Greg La bidouille

Tensiometre pour ruban de scie


Bonjour,

Ayant dernièrement fait l'acquisition d'une scie à ruban relativement ancienne, je me suis vite retrouvé confronté au délicat problème de la tension de la lame.... N'étant pas très doué pour les trucs au jugé genre 1/4 de tour, oreille... j'ai recherché un tensiomètre et vu le prix relativement prohibitif de l'engin j'ai décidé d'en faire un en m'inspirant d'un modèle du commerce utilisant un levier pour démultiplier le déplacement... car pour rappel c'est bien cela que l'on recherche. L'objectif du présent objet est donc de mesurer l'allongement de la lame sous l'effet de la tension. Pour faire rapide, une lame doit être tendue avec une tension (contrainte) de 100 MPa ce qui nous donne donc un allongement d'environ 0.1 mm pour 200 mm de lame.

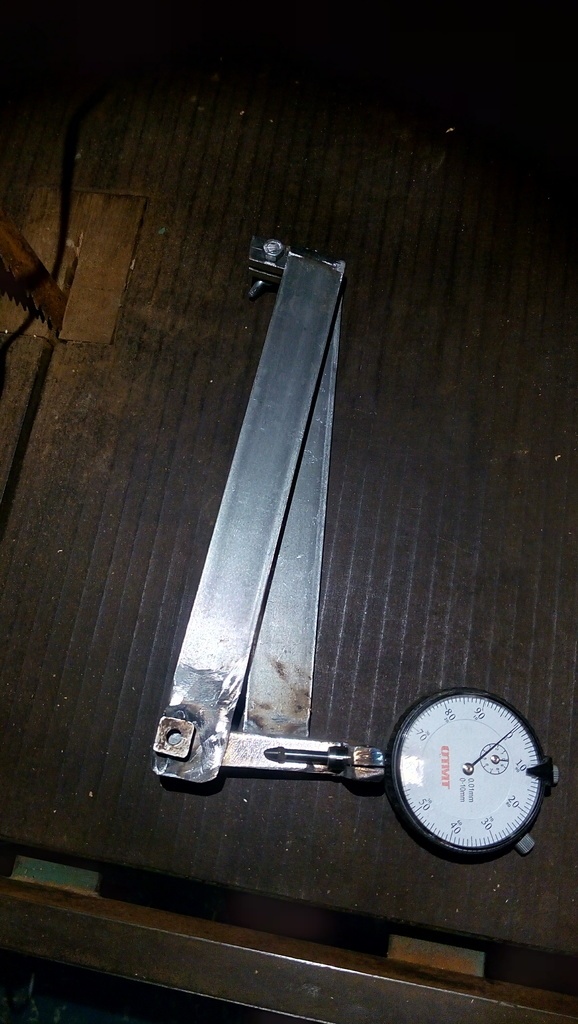

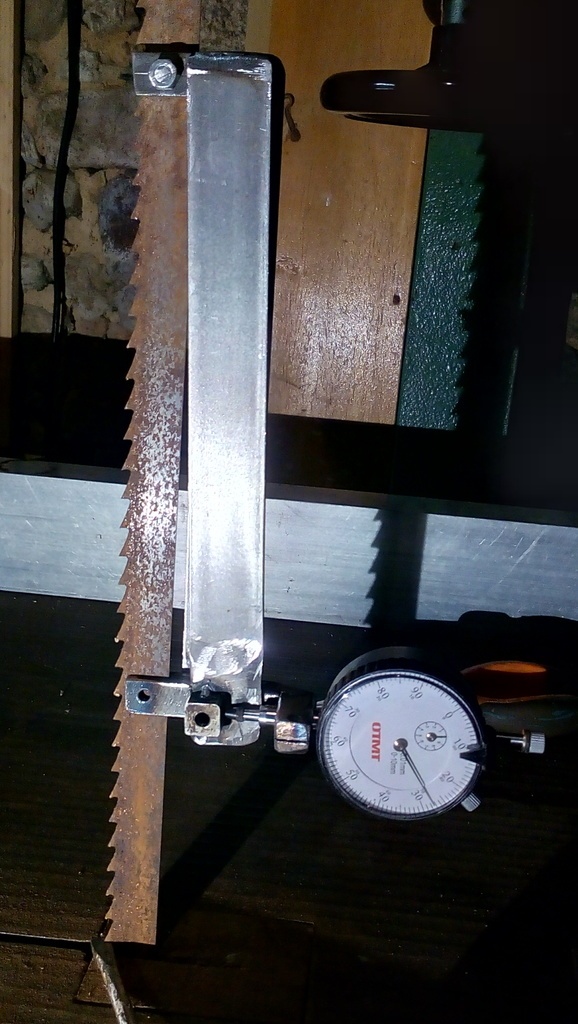

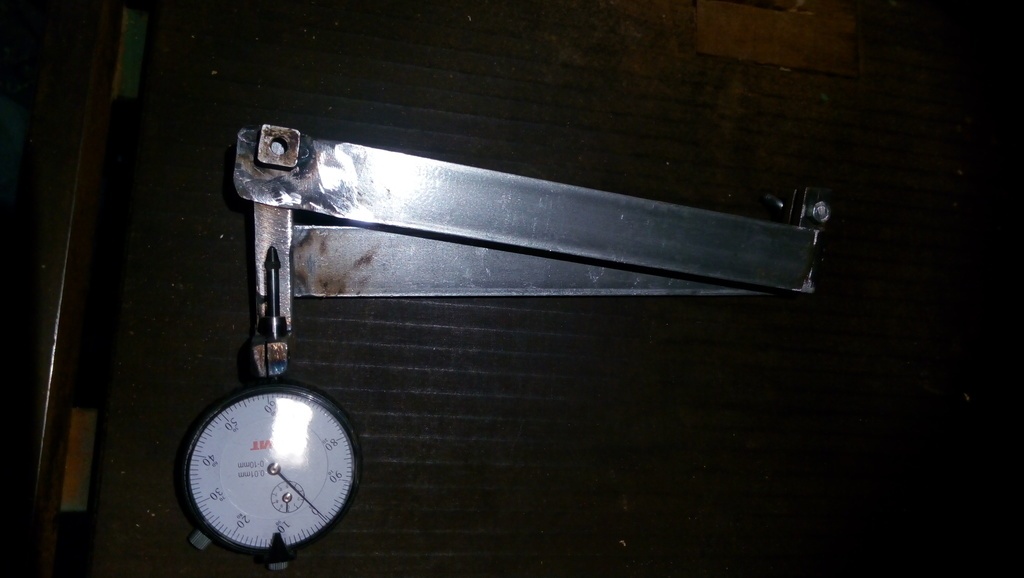

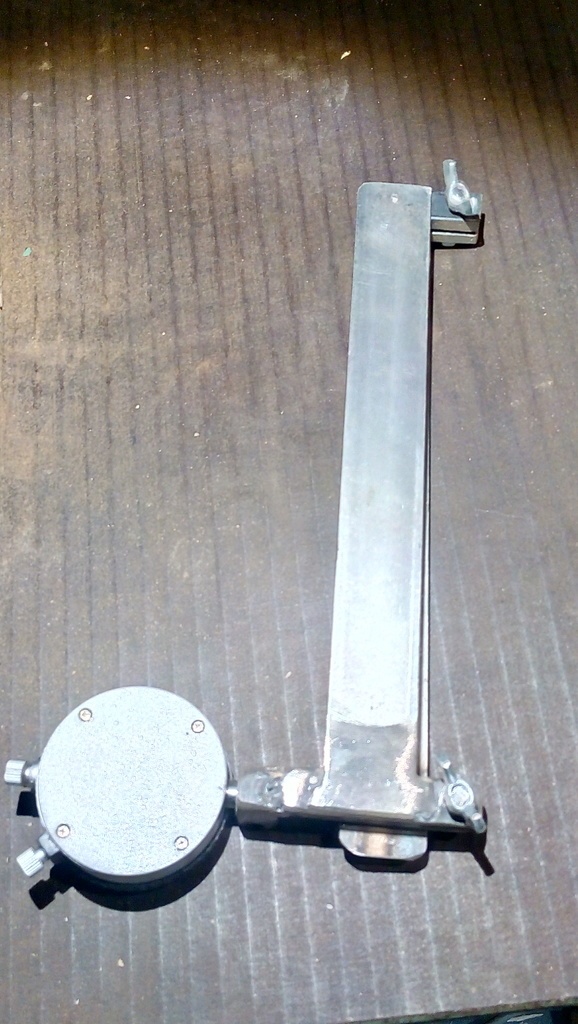

Mon tensiomètre est donc constitué d'un partie fixe comprenant en partie basse une vis de fixation sur la lame et en partie haute un pivot assurant la liaison avec le balancier. Ce dernier comporte deux vis de fixation sur la lame se faisant face pour faire un contact le plus ponctuel possible et permettre un toute petite rotation). La distance entre l'axe du pivot et l'axe des vis de fixation est de 20 mm et la distance entre l'axe du pivot et le comparateur est de 200 mm, on obtient donc une démultiplication par 10 du déplacement.

La réalisation de la bête est relativement simple et peu coûteuse, maxi 40€ avec comparateur. Une attention particulière doit être portée à la réalisation du pivot pour éviter tout jeu mais ca se fait bien avec deux perçages et un axe martelé puis quelques manœuvres pour assurer une rotation facile (comme pour ajuster des ciseaux à l'ancienne).

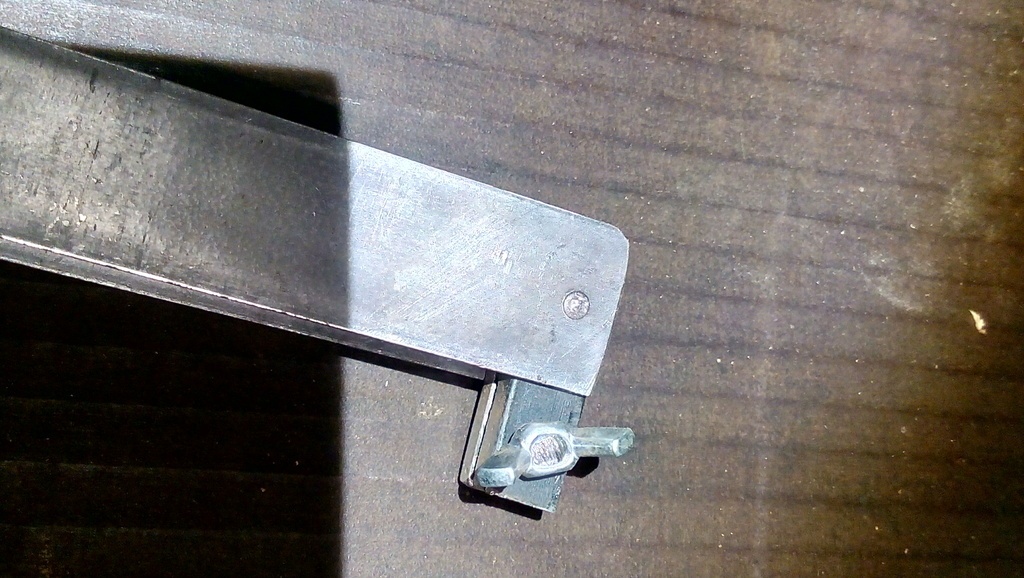

Vue en détails du systeme

Mis à jour

Publications associées


Discussions

Greg La bidouille  a publié la création "Tensiometre pour ruban de scie".
il y a 7 ans
niconathy

Ingénieux, simple, efficace, pas cher...

Boris Beaulant

Je suis pas certain de comprendre. Il faut percer la lame ?

Greg La bidouille

Non on la pince juste.

Boris Beaulant

ha ben oui !

ecto1
( Modifié )

Et bien! félicitations Mac Gyver 😂

Greg La bidouille

Merci. Dans l'ideal il me faudrait trouver quelqu’un avec un modèle du commerce pour vérifier l'exactitude de la bête.

PIERROT L

L'idée est bonne

etiennedesthuilliers

objet parfaitement inutile et dangereux car la tension dépend
de la qualité de l 'acier, de la section du ruban , du type de garniture , du rapport entre épaississeur et la largeur du ruban et de la température de celui ci
et je ne vous voit pas faire un tableau pour étalonner votre invention et pour décider qu'elle est la meilleur tension

Greg La bidouille
( Modifié )

Il faut bien une référence quand on part de rien tout seul dans son atelier. Or tous les aciers ont le même module de Young = 210 GPa, seul la limite élastique va changer. Les 100 MPa de contrainte sont une valeur pour les aciers usuels pour les lames de scie. La section de la lame n'a aucun rapport, il faudra juste plus de force pour mettre 100MPa de contrainte dans une grosse section que dans une petite mais comme ici on mesure un déplacement.... Le déplacement sera toujours proportionnel à la contrainte σ=εΕ.
On peut aussi noter pour chaque lame quelle est la contrainte/déplacement donnant les meilleurs résultats. Au moins comme ça on est répétable. Nous ne somme pas tous des maitres... Il est vrai que je me sert de moins en moins de cet outil ayant maintenant la perception tactile et auditive de ce doit être la bonne tension pour les lames que j'utilise le plus. Mais en cas de nouvelle lames ca permet de donner une bonne approche et d'éviter de casser.... Tendre à 100MPa des aciers (comme par exemple un XC75) dont la limite élastique est entre 500 et 1000MPa est relativement safe !

etiennedesthuilliers

en general sur une scie a ruban il y a des ressorts qui permettent d 'éviter certaines variations je ne vois pas le rapport entre la maîtrise et le sujet sur la tension des rubans est un sujet traité et il suffit de les lire
vos problème de qualité d acier est une chose ,vous oubliiez le problème de la brasure ou de la soudure , point faible de la chaîne
et les problèmes d échauffement de vos rubans 6 m de ruban avec un élévation se température de 40 degrés de la doit Etre traité sans quoi votre le ruban flotte
de scier du chêne ou du sapin avec une certaine tension donne des résultat différent
et suivant la forme d affûtage et sa qualité les tension doivent être différente
il est vrai que dans certaine scie a grume un ordinateur aujourd’hui règle la tension du ruban , mais je pense que ce n' est pas applicable a votre matériel ni a vos fabrications
un conseil éviter d 'employer certaines qualité d acier si vous voulez avoir un sciage de bonne qualité
notez quand même que si vous posez une question vous avez une réponse et en cela vous avez une certaine chance
etienne desthuilliers simple menuisier

boumboauto

Merci d'avoir partagé l'idée, un jour quand j'aurai cassé toutes mes lames, je tenterai d'en fabriquer un aussi. En attendant j'essaie d'écouter le "dong" de la lame tendue ;)
