riquet18x4

Gabarit pour entaille à mis bois

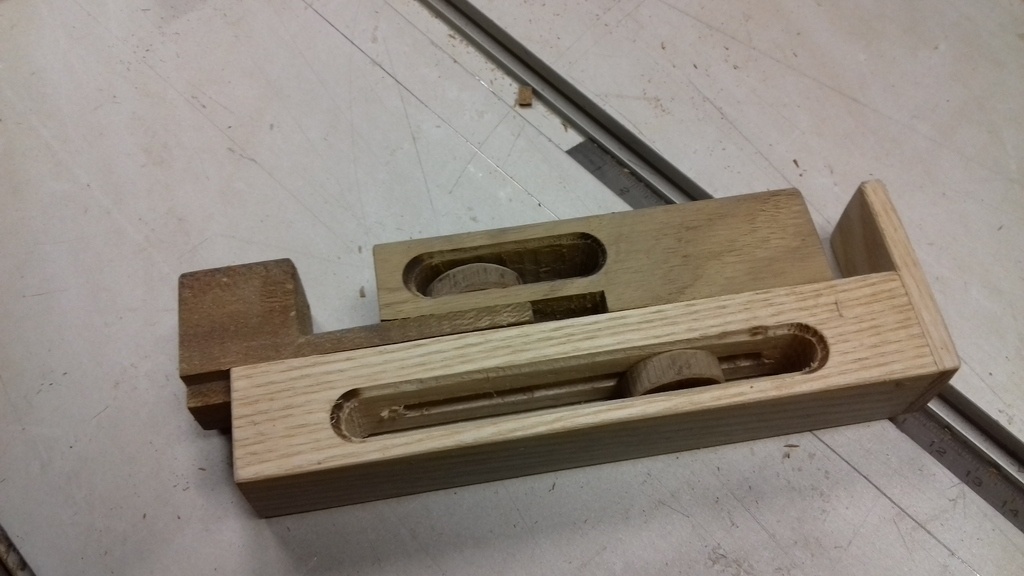

Petit gabarit en bois inspiré d'un modèle en aluminium.
Il fait quinze centimètres de long, un chiffre rond, plus facile à utiliser, en effet il faut ajouter sa longueur à la distance ou l'on veux faire l'entaille.

En fait j'en ai fait cinq, du coup j'ai pus travailler les longueurs de bois à la toupie et à la défonceuse sans danger, je les ai coupées à la fin.

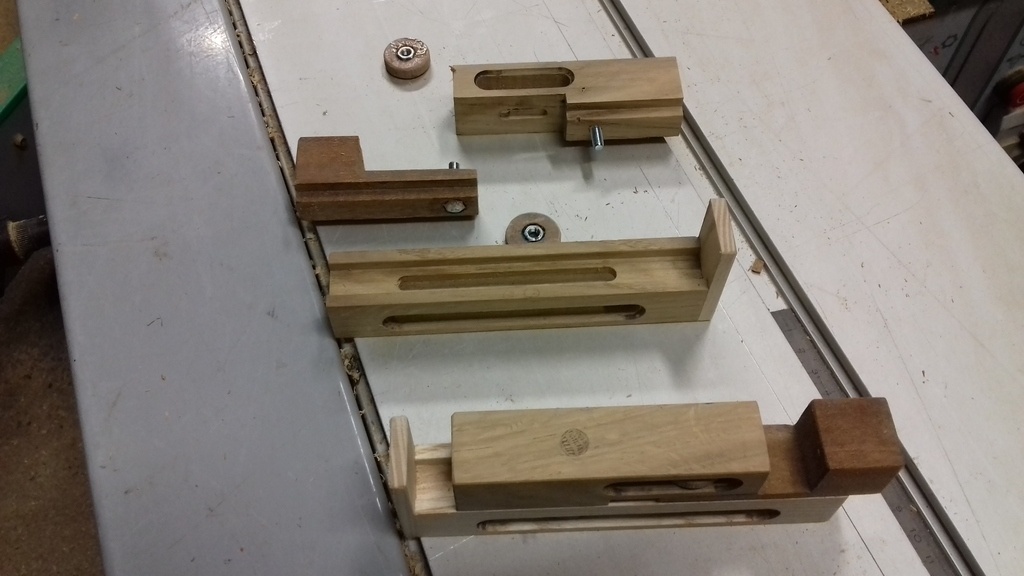

Les molettes sont faites au ruban avec un petit gabarit maison, l'écrou est collé à l'epoxi.
J'ai pris trois essences de bois pour un effet esthétique.

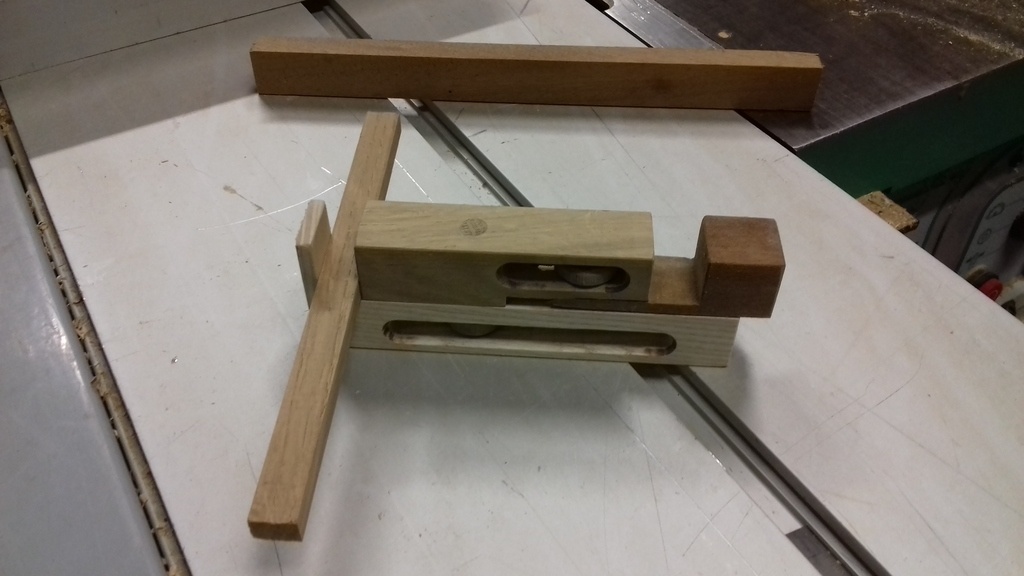

Après avoir réglé l'épaisseur du trait de scie sur la partie haute du gabarit, il suffit de serrer la pièce à entailler.

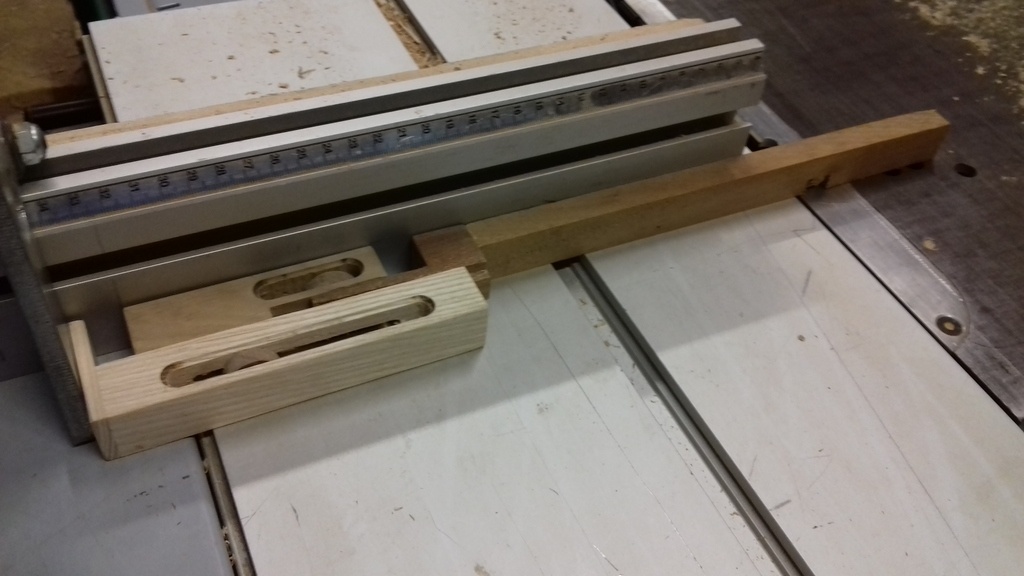

Ajouter quinze centimètres sur le guide de la scie à la cote à entailler.

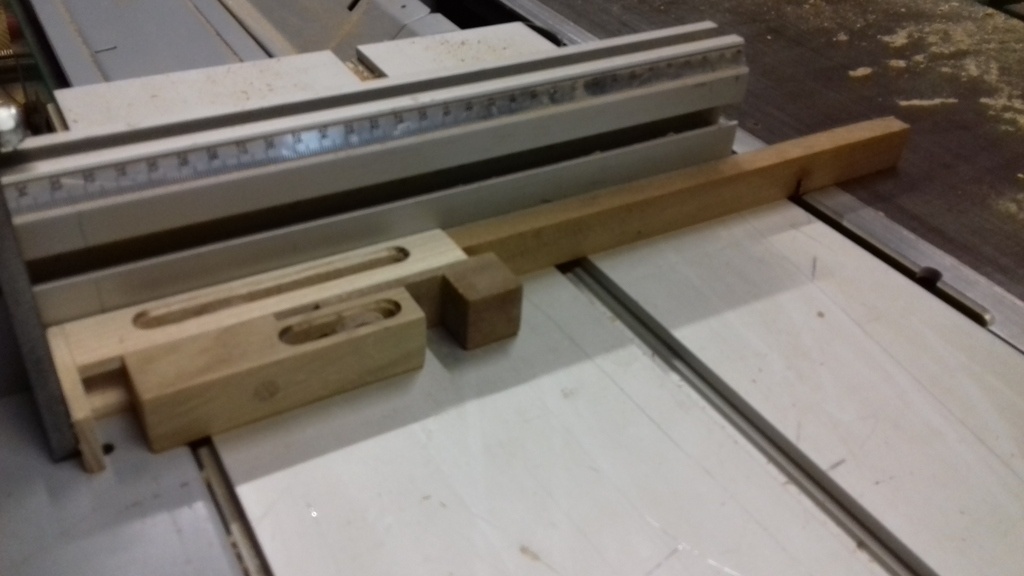

Régler la hauteur de la scie par rapport au bout de bois à encastrer.

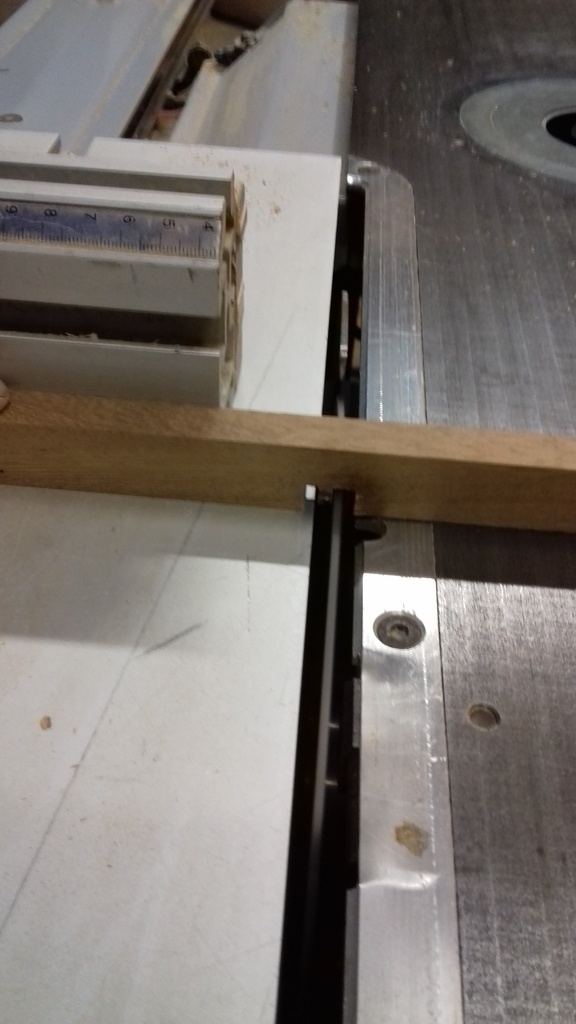

Scier avec le gabarit un coup dans un sens puis dans l'autre en le retournant.

Évider entre les deux traits de scie.

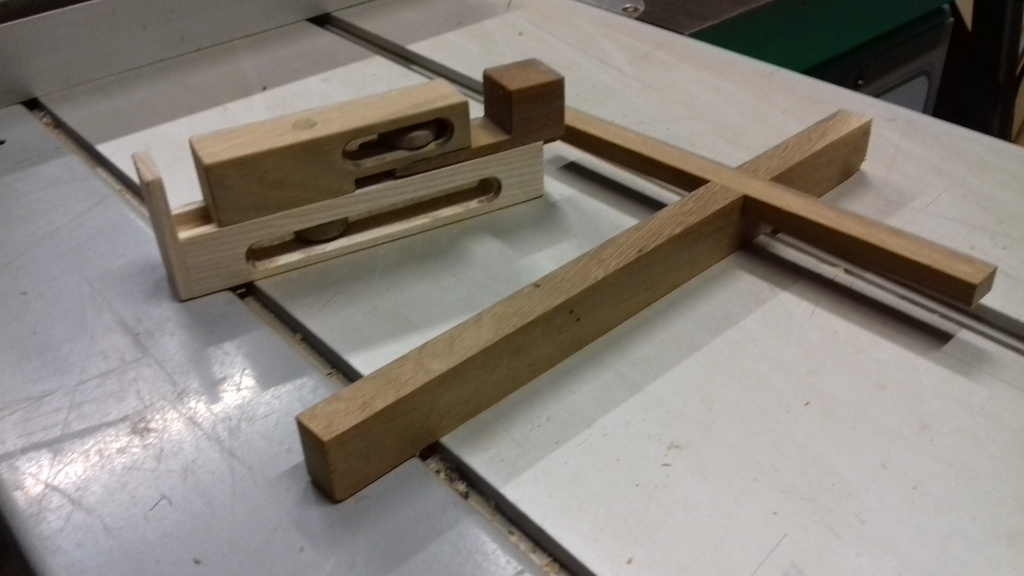

Ca y est l'entaille est parfaitement réalisée.


Discussions

riquet18x4  a publié la création "Gabarit pour entaille à mis bois".
il y a 7 ans
NAZE63

Belle réalisation riquet18x4, je l'ai fabriqué fin de l'année dernière. Très pratique comme outil. Bravo.

marcopolo35

Super! ça évite de mesurer et de reporter, je ne connaissais l'outil. Par contre, je ne comprends pas à quoi sert la deuxième partie mobile (celle en bois plus foncé) -- c'est pour régler l'épaisseur de la lame?

riquet18x4

Merci, ça fait plus de deux ans que je l'ai fait et c'est bien pratique.

riquet18x4

C'est ça.
Quand on ressert la partie basse en haut on règle l'épaisseur du trait de scie.

ecto1

merci du partage, c'est grâce à des gars comme toi que j'avance.

riquet18x4

Mais moi aussi c'est grâce à tous que j'avance en prenant vos idées et se qui est sur c'est qu'on a pas fini d'apprendre .
Quand j'ai eu mon cap je croyais tout savoir et mon maître d'apprentissage ma dit à l'époque "en fait tu ne sais rien, tu n'a que des basse" quel déception.
Mais maintenant je sais qu'il avait raison !

ecto1
( Modifié )

Nous sommes tous des Jhon Snow 😂

Toutenbois

cela fait quelque années que je connais ce système, il serait temps que je m'en fasse un! le tien est vraiment très bien

riquet18x4

Merci du compliment.
Moi aussi ça faisait quelques années que je voyais cette outil, je voulais en faire un en bois.
J'ai vu plusieurs modèles plus simple mais je voulais qu'il soit esthétique, du coup j'ai décidé de copier le modèle en alu.
Sa ma demandé un peu de réflexion mais le résultat me satisfait.
