sanglier

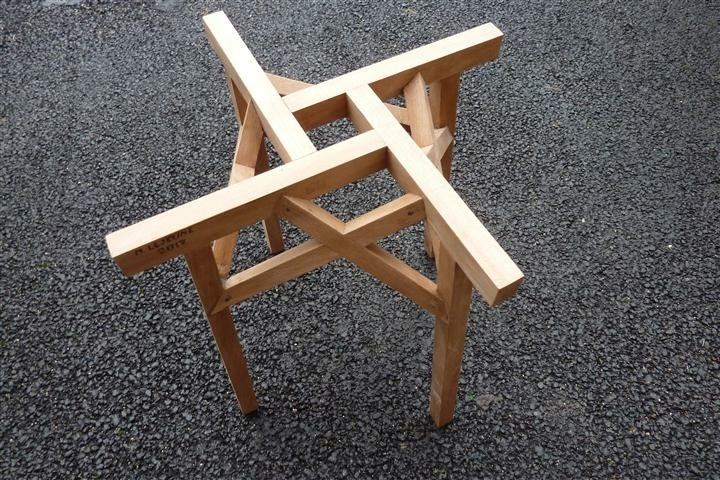

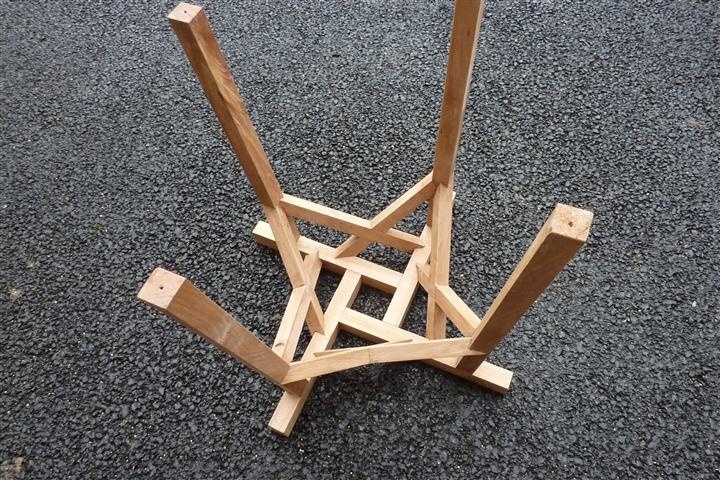

4 croix de saint André asymetriques sur 4 pieds


35 cm de ht diagonales du plateau :35 cm croix de saint André clouées
en cours d'etude avril 2019 :tabouret en inspiration

Mis à jour

Discussions

sanglier  a publié la création "4 croix de saint André asymetriques sur 4 pieds".
il y a 7 ans
sylvainlefrancomtois

belle pièce !! tu viens de la faire ??? il y a 2017 d inscrit !

Vic66

Superbe technique et quelle précision !
Bravo !
Je vais venir faire un stage chez toi... si je peux !

ecto1
( Modifié )

superbe travail et si tu prend Vic66 en stage je serai trop jaloux alors je viens aussi.
p.s. tu n'a plus le choix ;)

jeanco77

On voit bien que tu aimes le trait complexe. Les coupes sont faites à la scie égoïne je pense ?
Ça va faire une belle table/guéridon/support de maquette ?

foal

Du travail de maître, l'art du trait! c'est superbe, un petit jeu de mot! quelle "al hure" ! et prise de tête! mr SANGLIER.

sanglier

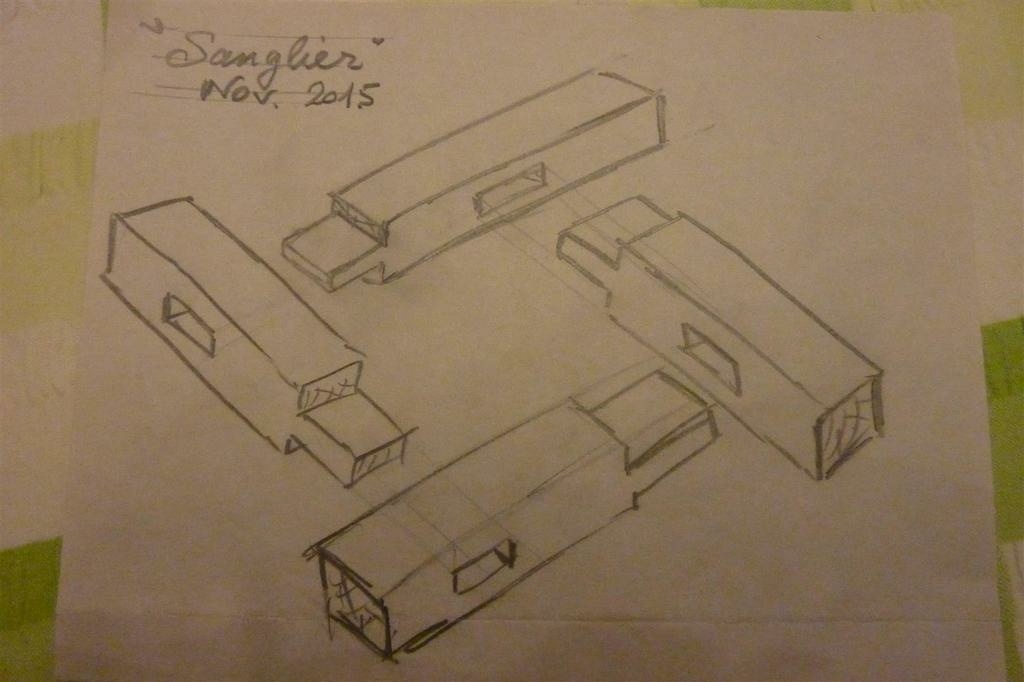

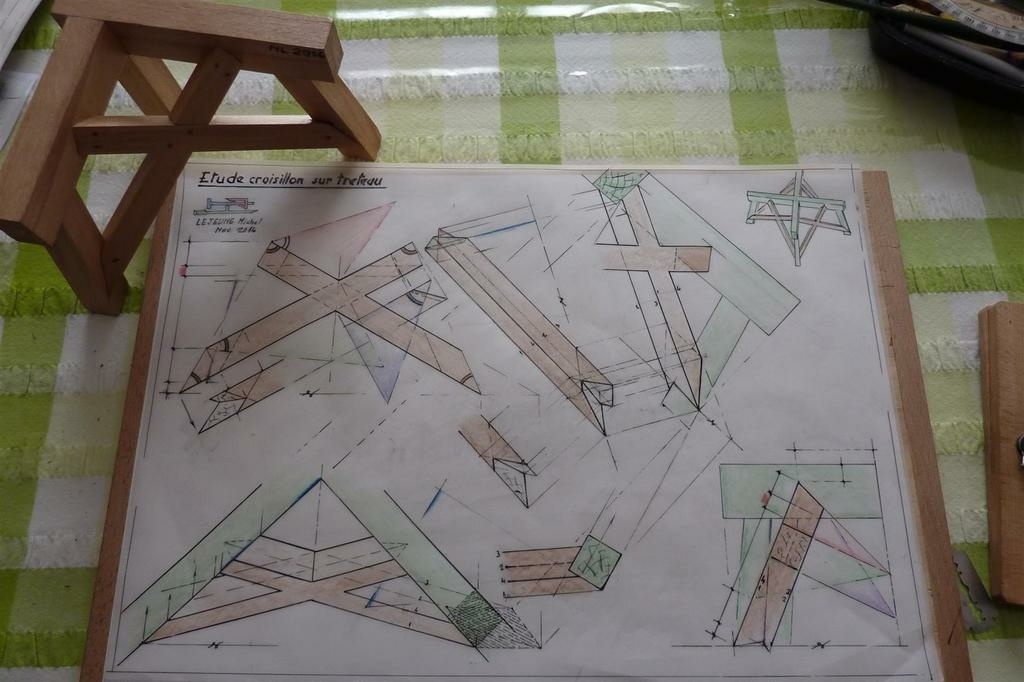

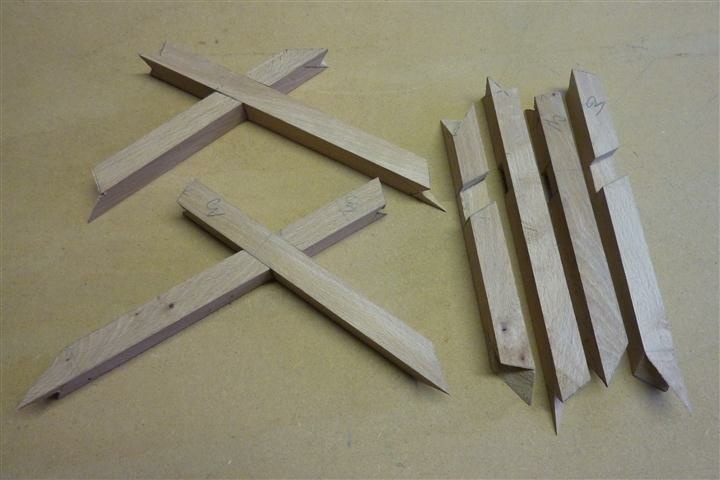

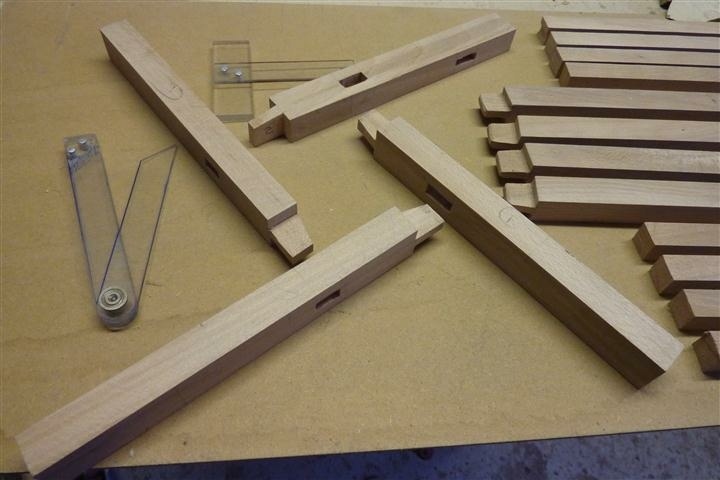

le tracé du plateau et pieds est tres simple mais un petit detail: les mortaises du centre ont une gorge (les tenons ont une pente ) pour un montage plus facile car sans legere pente montage par force centripete (tous ensemble vers le centre ) le tracé des croix est plus serieuX : vue en plan , vue de profil et vraie grandeur de croix (une herse en charpente )simultané ... ensuite rabattement d'un pietement avec sa croix (toute en biais ) la vue en bout du pied avec l'arivée des arêtes de croix sur ce pied et ensuite un autre rabattement pour avoir les entailles sur la vraie grandeur .....SketchUp sait peut etre faire cette epure ?? Unmelange de descro et de tracé de ma jeunesse

ASP68

C'est de la haute volée ! Je suis scotché. Moi qui ai fait du dessin indus, c'est très beau !

foal

quand on a pratiqué un temps soit peu le dessin indus, on va plus vite a réaliser un projet sur la planche à dessin que sur sketchup!

ASP68

C'est pas faux, d’ailleurs, j'aime pas sketchup (en même temps, je bosse sur catia, je suis exigent).

Nico38

Bel exercice !

Netmetrique

Même si je ne suis pas fana de l'esthétisme du résultat, j'admire avec beaucoup de respect la conception et la réalisation

foal

l'esthétisme n'est pas la chose primordiale dans ce genre d'exercice , c'est plutôt la prouesse au niveau traçage et réalisation, un petit chef d'oeuvre!
