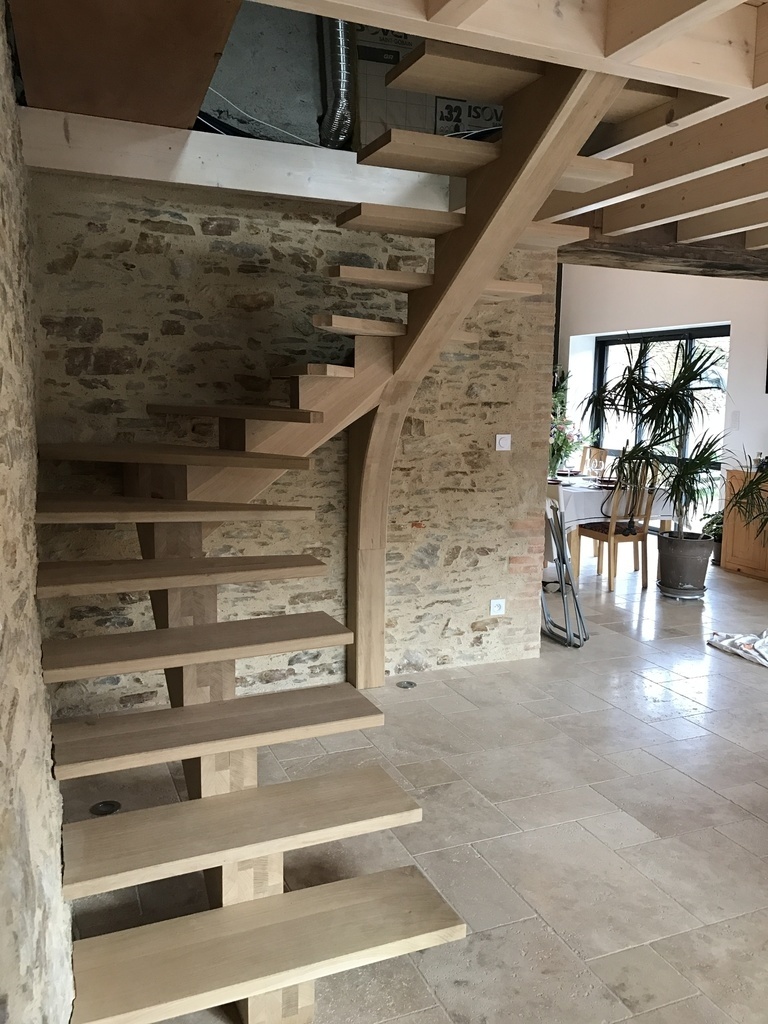

Escalier limon central

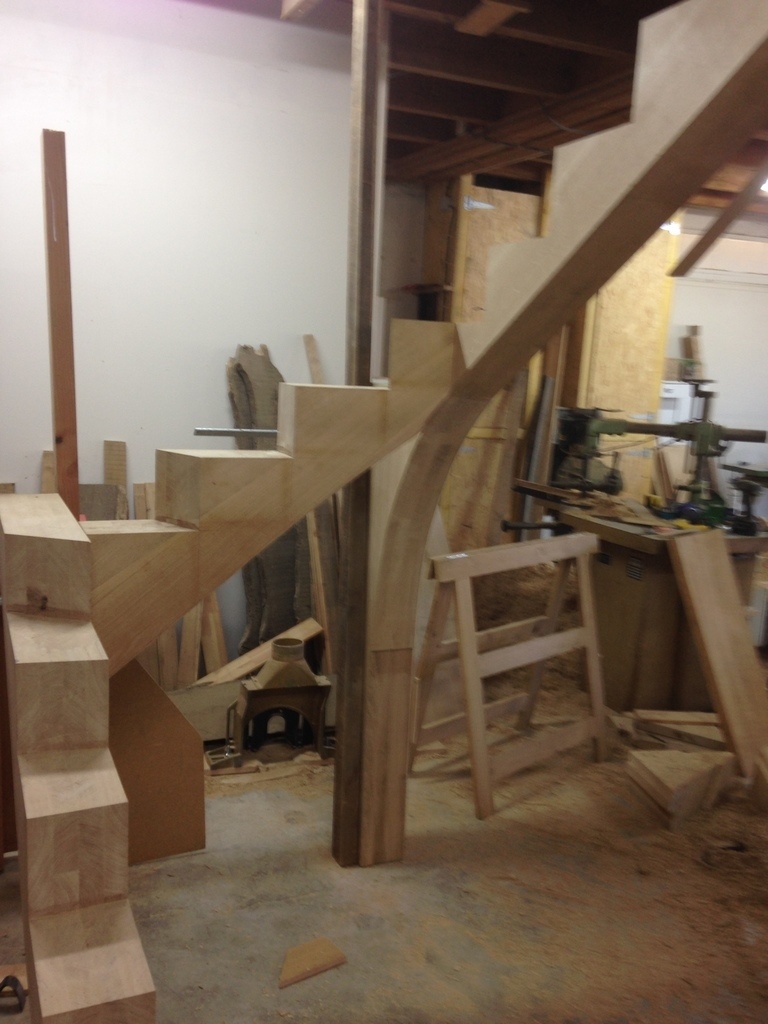

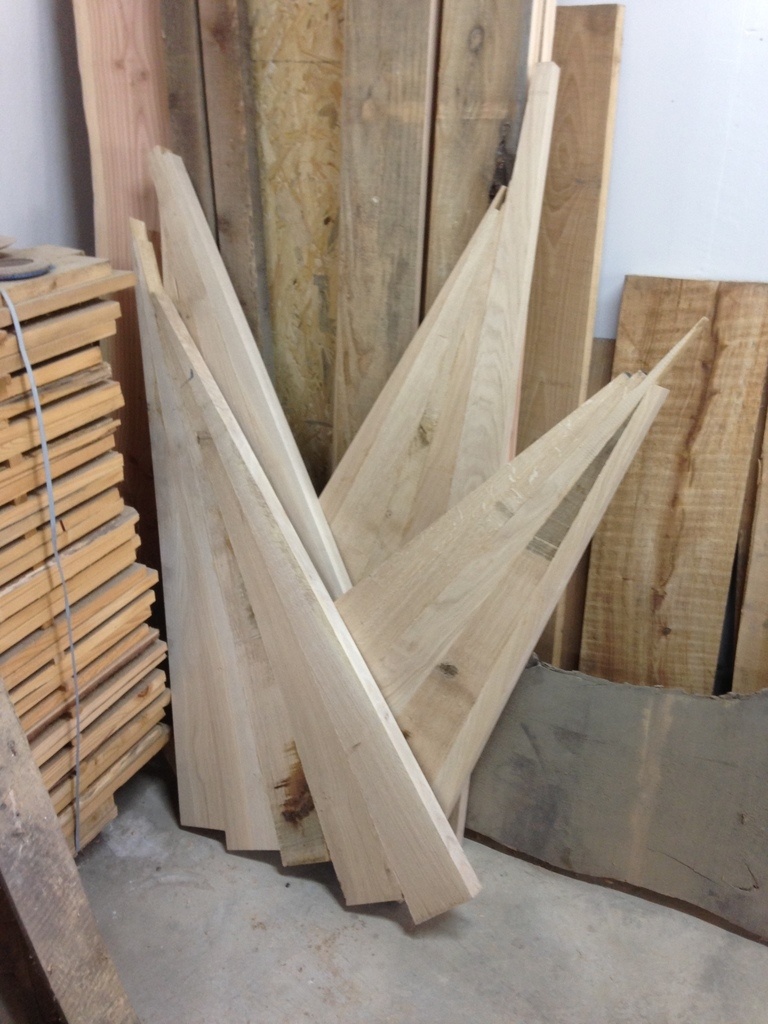

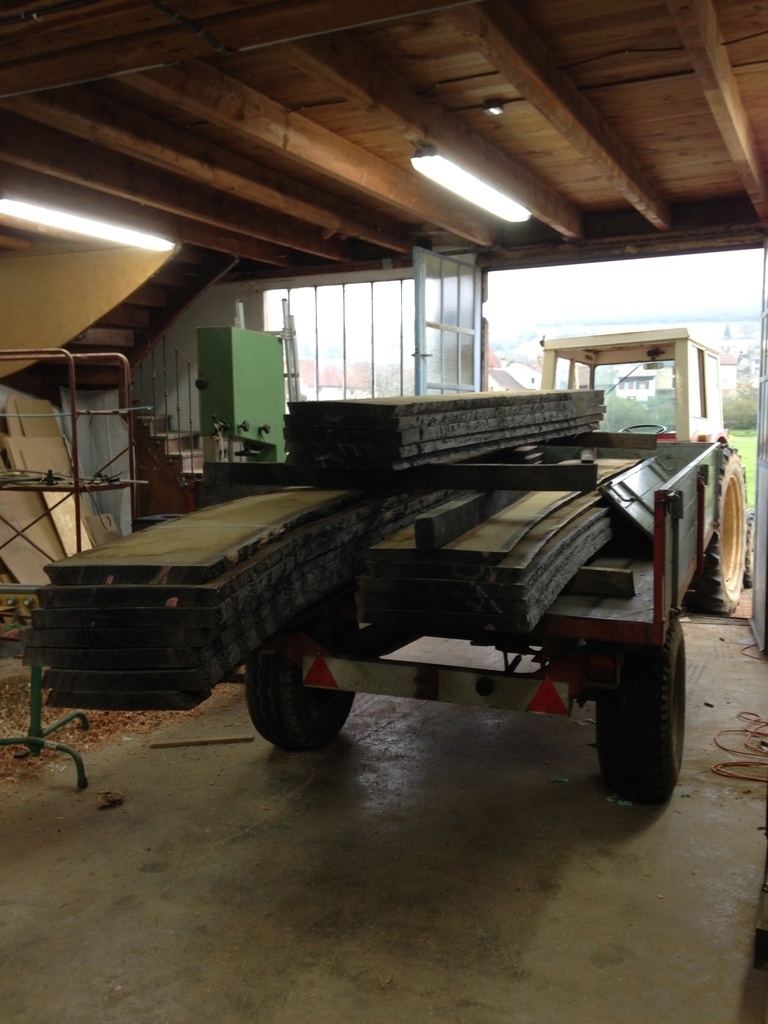

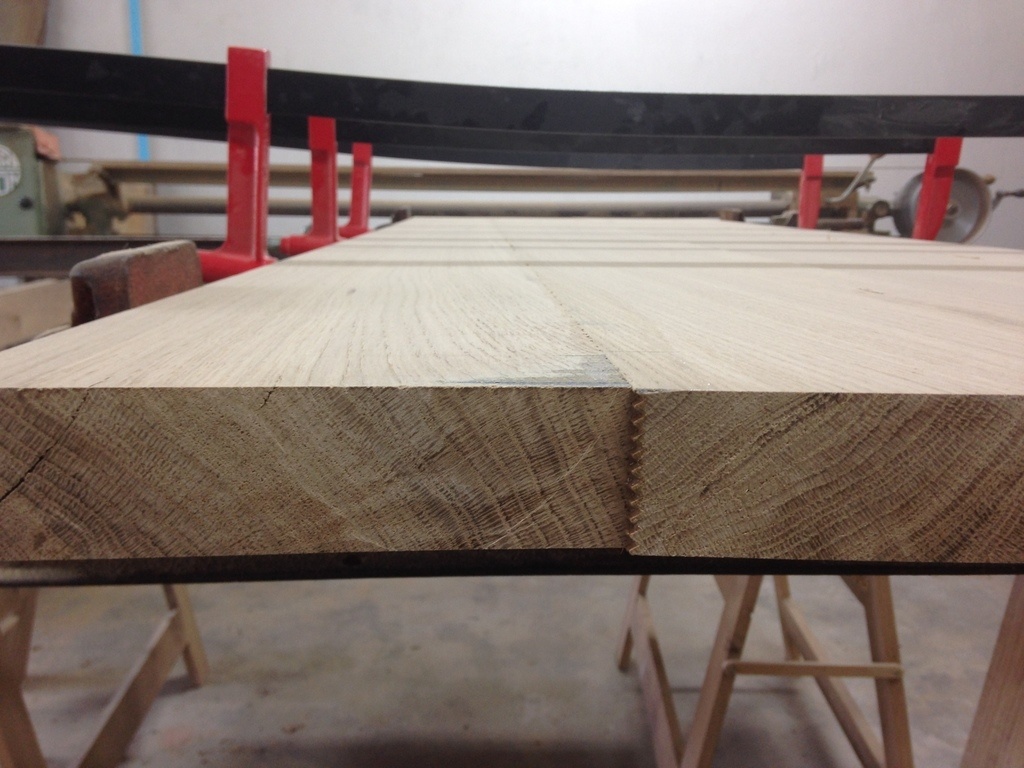

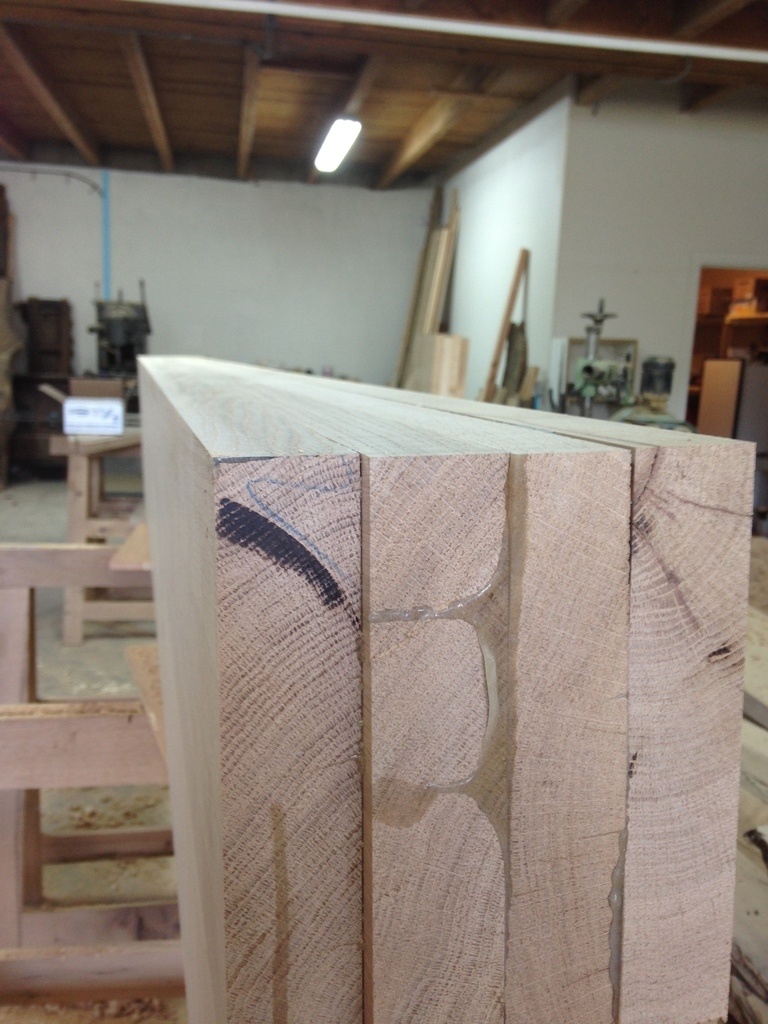

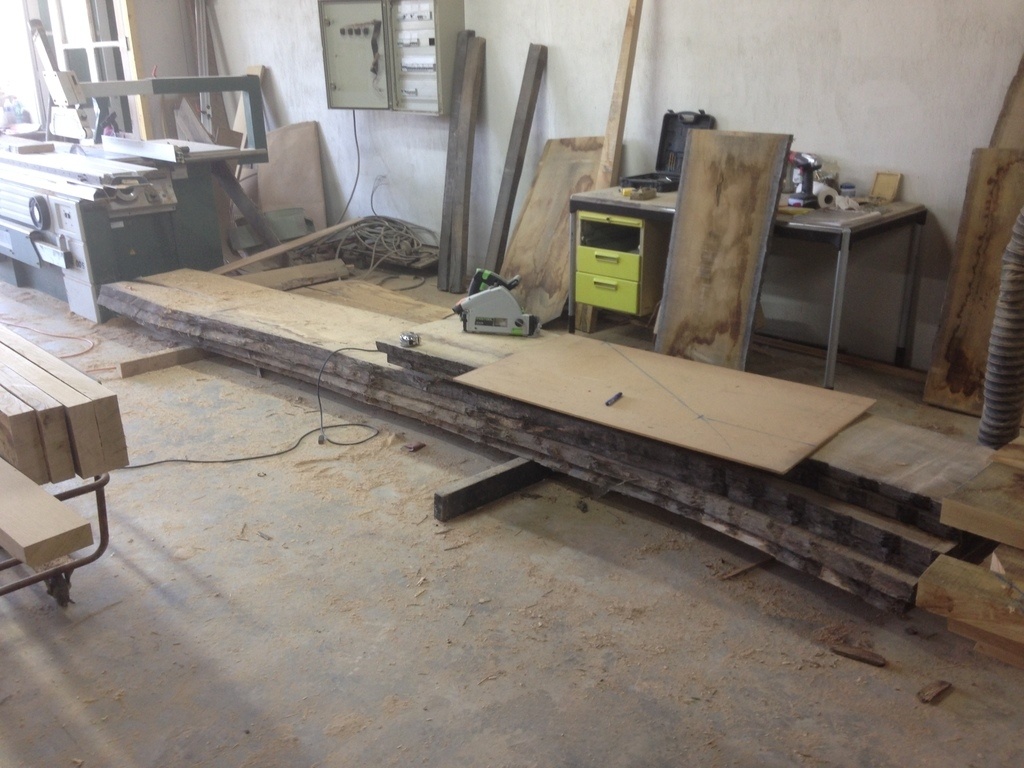

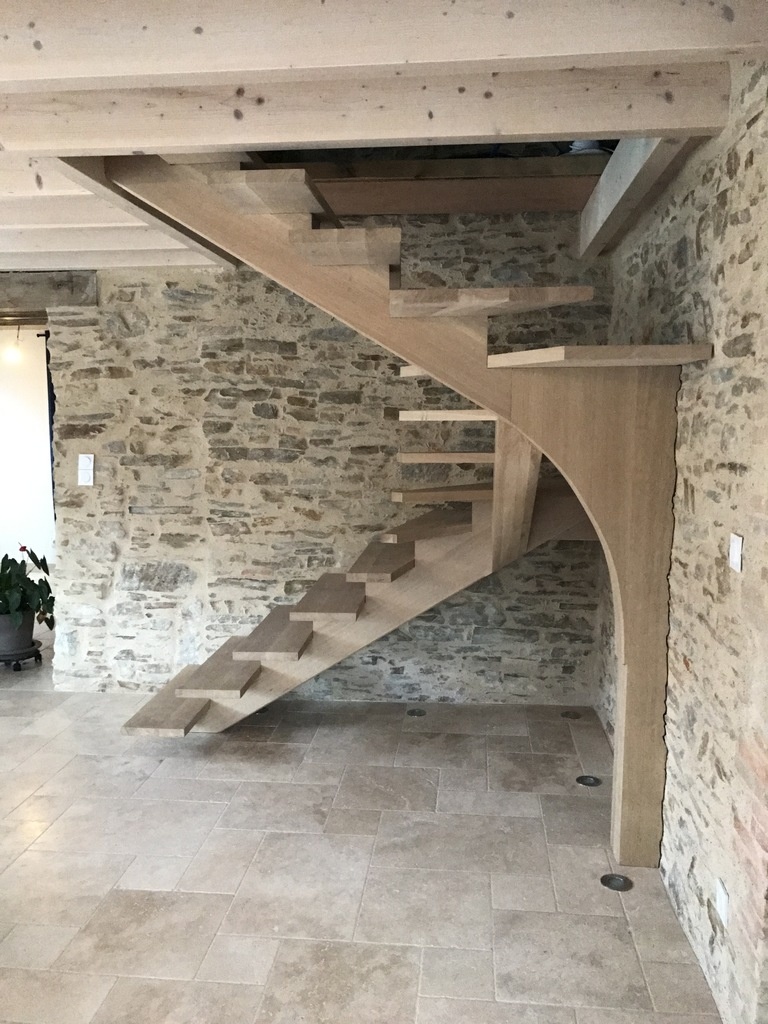

Bonjours à tous. Voici mon petit cadeaux pour ma sœur. Escalier en chêne. Beaucoup de plaisir à réaliser cette ouvrage. Je suis partie avec des plots de 45mm brut. Cela m'a permit de faire le moin de chut. Car j'ai tirer marche et limon avec. Les limons son en 4 épaisseur de 40 mm. à l'ancienne avec une épure au sol. Bonne journée.

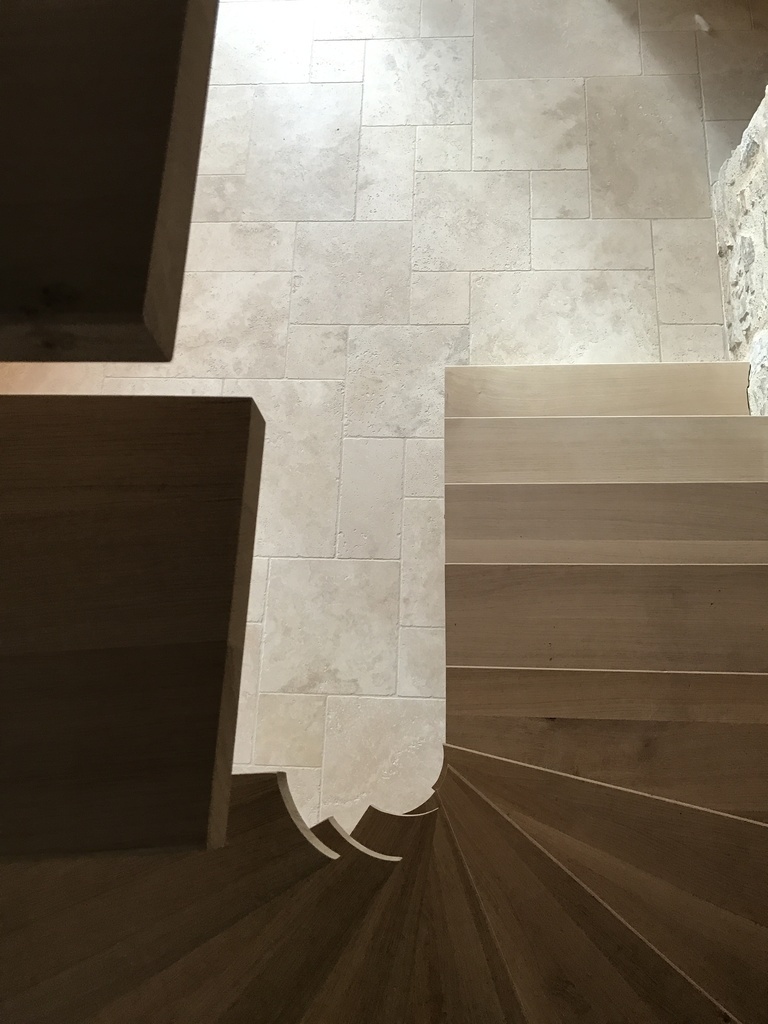

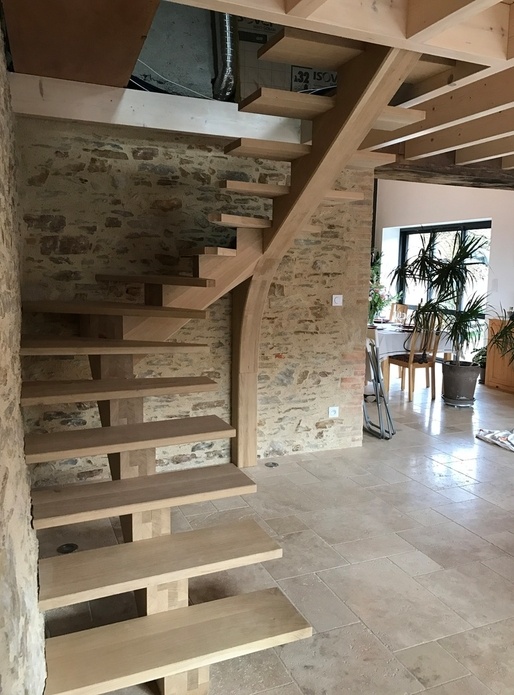

Encore quelque photo.

Mis à jour

Discussions

loccabruno a publié la création "Escalier limon central".
il y a 7 ans
Vic66

Superbe réalisation!

woodworker710

je suis fan, je suppose que tu es du métier. Bravo

loccabruno
( Modifié )

Oui je suis menuisier. Et amoureux de ce métier 😉 Et j'occupe mes week-end comme ça

sylvainlefrancomtois

bel ouvrage , si tu est d accord ,,il sera dans le traité ?

loccabruno

Désoler de mon ignorance. Mais tu veut dire quoi par il sera dans le traité ?

niconathy
( Modifié )

Tout d'abord bravo. Le côté aérien est bluffant. Ensuite pourquoi attendre un an avant de nous montrer tes merveilles!?
sylvainlefrancomtois , 😂😂😂 désolé mais je ne peux m'empêcher d'imaginer ta tête ... en même temps pas besoin de cours ce garçon.
loccabruno va voir par ici.

Eddylfranchementcomtois

magnifique!!!!

chênedinspiration

Magnifique. Je suis admiratif.

loccabruno

On est toujours admiratifs dès projet dès autre mais on ose pas trop montrer les siens. C'est pour ça que je n'ai rien publier avant.

sylvainlefrancomtois

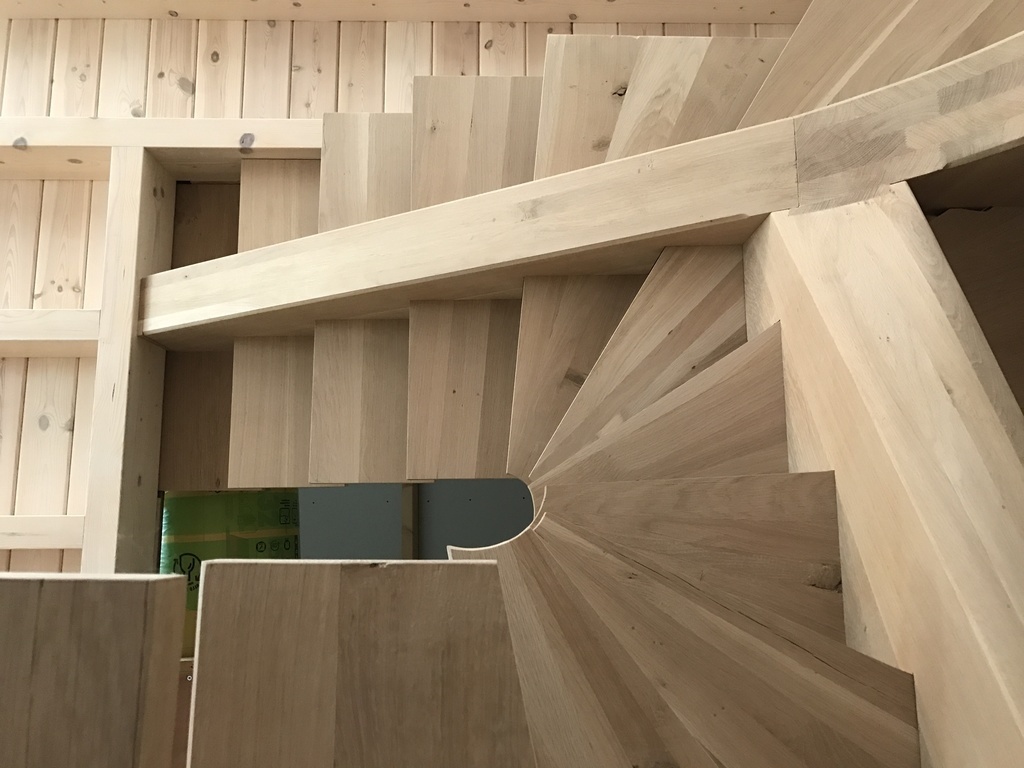

les ils y aurais des noyaux aux virages ce serais le summum !!!

foal

Très élégant et aérien,une soeur qui doit être ravie du résultat!

kaj

Et bien voilà la concurrence est là , c'est un bel escalier à limon central ! Bravo.

woodworker710

dis moi combien d'heures de boulot à la louche ?

loccabruno

Je n'ai pas spécialement compter. Mais 150 heur je pense. Peut être à peine moin

Wil

Il est tout simplement magnifique ! Tu aurais vu ma tête quand je l'ai vu à l'instant dans les créations !

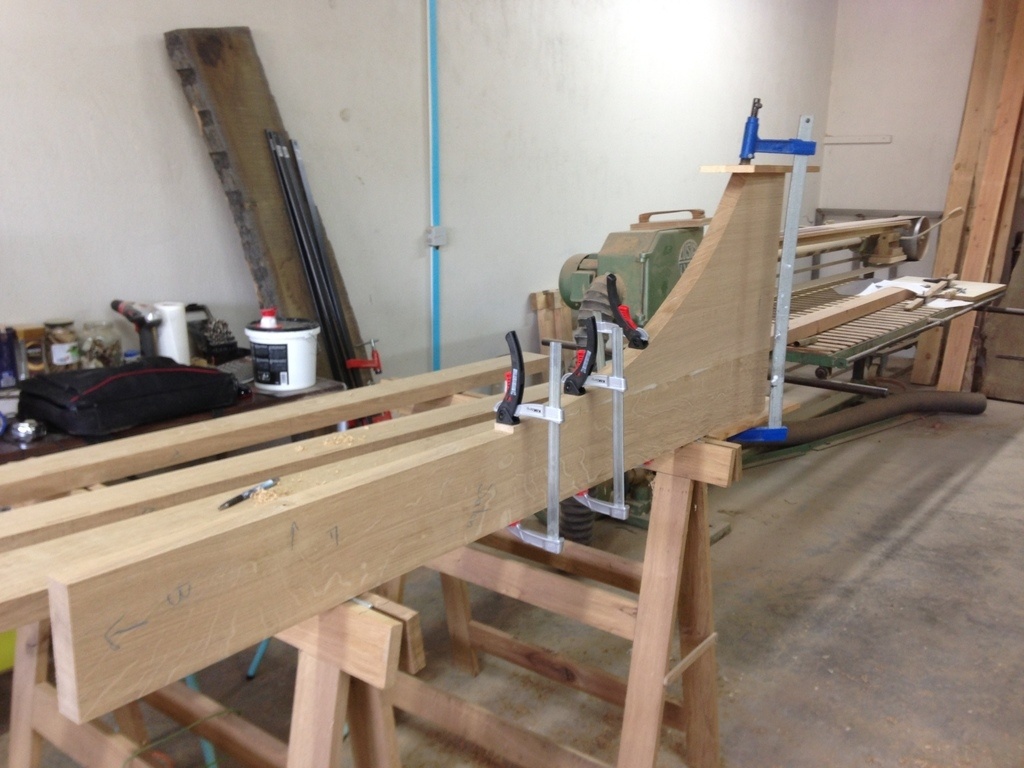

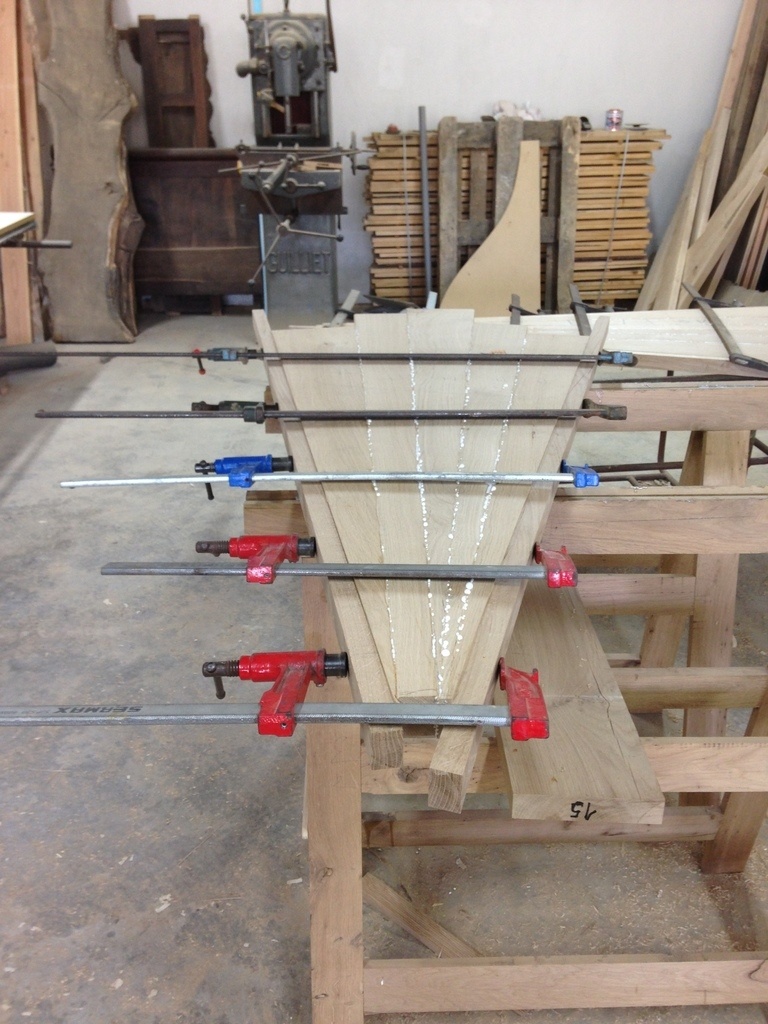

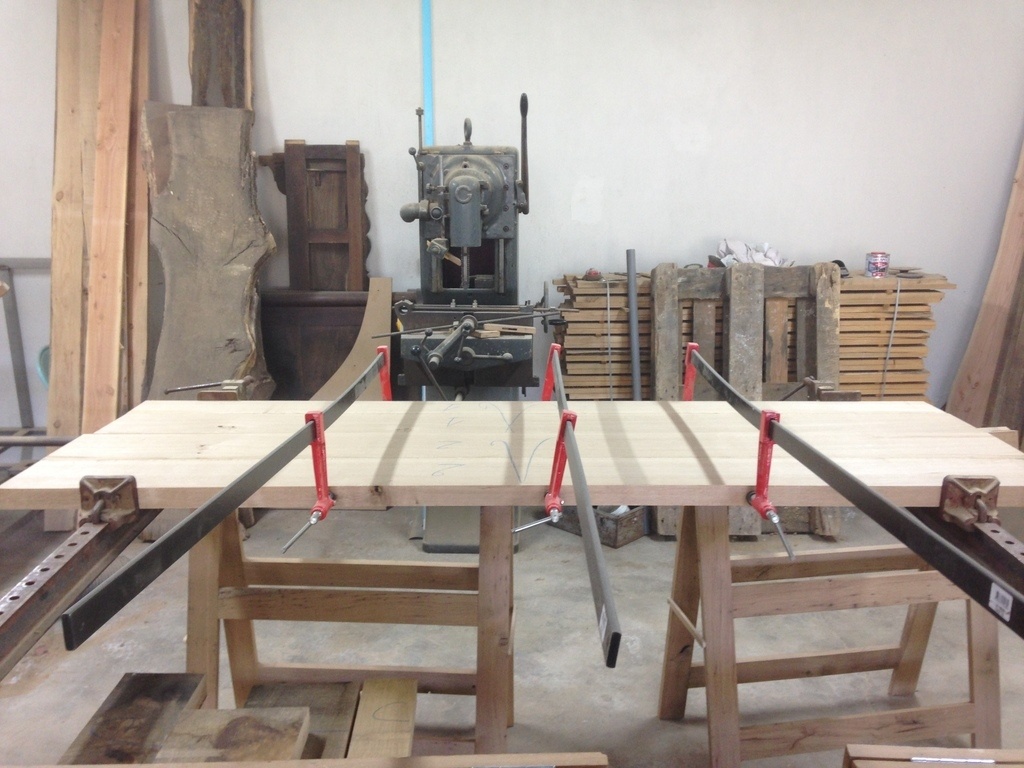

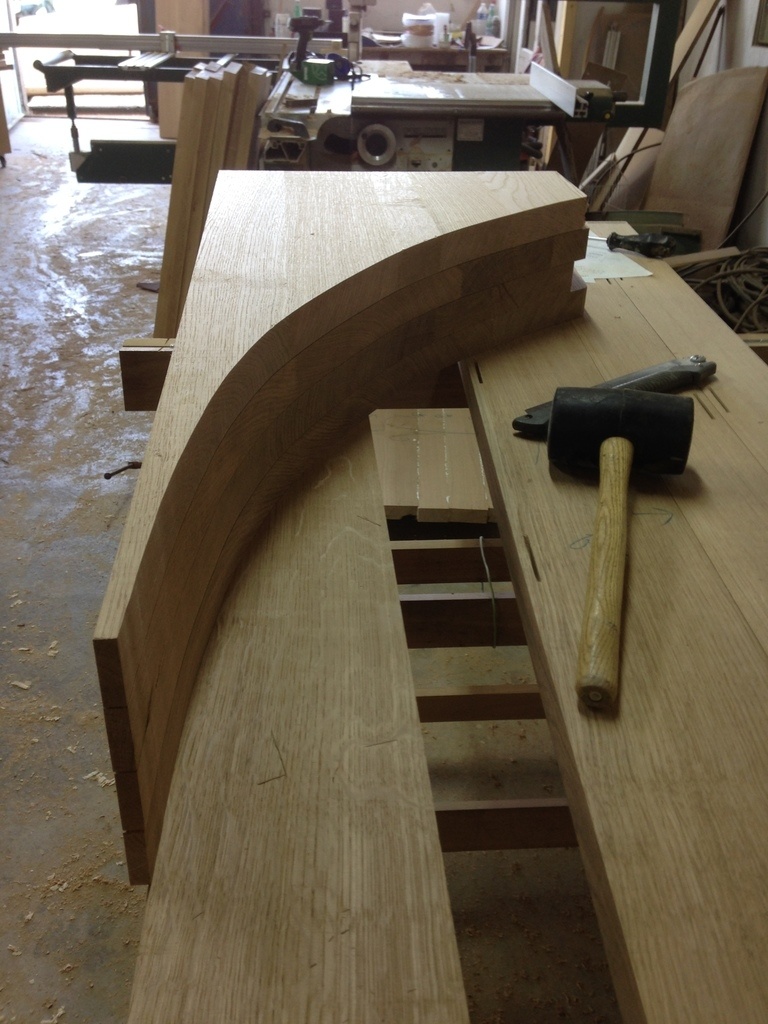

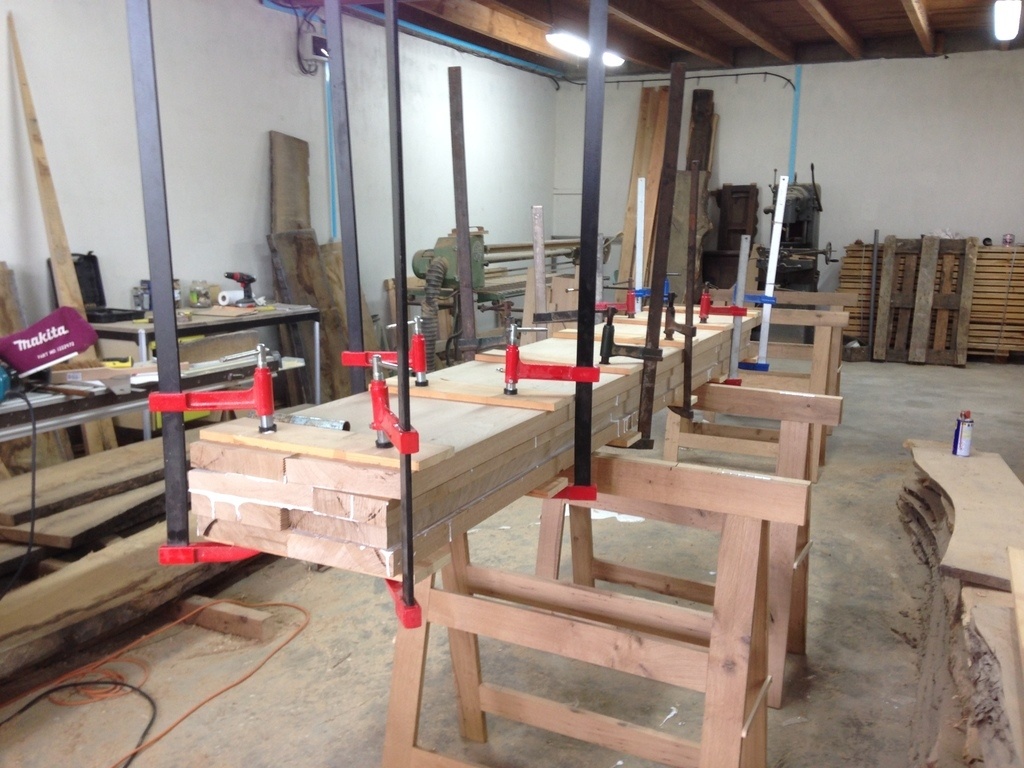

Comment as-tu procédé pour les collages des morceaux constituants le limon ? Tu as d'abord fabriqué des panneaux capables (4 identiques à chaque fois), et ensuite tu les as collé entre-eux ?

Comment sont fixées les marches ? On ne voit rien dessus et dessous ! La rigidité est bonne ?

Encore bravo !

Lumi

Ah ouais magnifique!! Avec les murs en pierre c'est encore plus beau (par contre tu as dû t'amuser pour la jonction limon/mur en pierre)

loccabruno

Oui Wil. C'est exactement ça. J'ai procéder ainssi. Dès morceau lourd à bouger après .... et les marche c'est un système de chez lamello qui s'appelle invi's. Et aucun problème 4 par marche sa tien parfaitement bien! Et pour toi Lumi oui j'ai eu du travaille de tablettage !! Mais j'avais prévue en laissant les deux morceaux du millieux du limon moin profond pour avoir juste les deux morceaux extérieur à tabletter.

Enook

Superbe. j'aimerai savoir réaliser cela un jour.

Jif

Superbe, en + la maison à l'air très classe, Bravo

ecto1
( Modifié )

Et bien pour du cadeau ! c'est du cadeau !difficile de passer avec une boîte de chocolat après ça 😂

Eddylfranchementcomtois
( Modifié )

ecto1 c'est clair, toi t'arrive avec ta boite de monchéri....😁

kevart

Superb boulot!
Juste pour mon info personnel, ça représente combien de M3 de bois?

loccabruno

J'ai passé environ 1,3 m³. Mais c'est en cubage plot que je parle. Ce n'est pas en Cubage finis

FMJ

Comme les autres. J'aime beaucoup la pureté de la ligne !

L'Atelier Vosgien

Salut superbe escalier , comment sont fixé les marches , je suis en cours de fabrication d'un droit a limon central et j'hésite pour la fixation des marches .
Merci .

niconathy
( Modifié )

L'Atelier Vosgien , loccabruno en parle plus haut dans les commentaires. Il s'agit de ce système

L'Atelier Vosgien
( Modifié )

Ah merci j'avais pas vue 😂

L'Atelier Vosgien
( Modifié )

Ca pique un peut le prix , bon pour moi ce serra vis express et bouchonnage 😂

Nico39

Je vais dire comme les autres waou superbe

executionbois

j'aime bien la ligne j'ai réalisé le même genre d'ouvrage mais avec un double limon central ce qui est ingenieux c'est la reprise de charge au sol par le limon mural bien vue

loccabruno

arno88 oui c'est assez coûteux.. mais sa fini bien et c'est discrè

Niouniou
( Modifié )

j'avais déjà vu une vidéo de démonstration de cet assemblage, mais ils mettaient pas le prix...En effet, ça pique!
Sinon, très bel escalier loccabruno

niconathy
( Modifié )

Je vous parle pas du kit pour mettre en place ces bijoux de technologie... 💶💶

foal

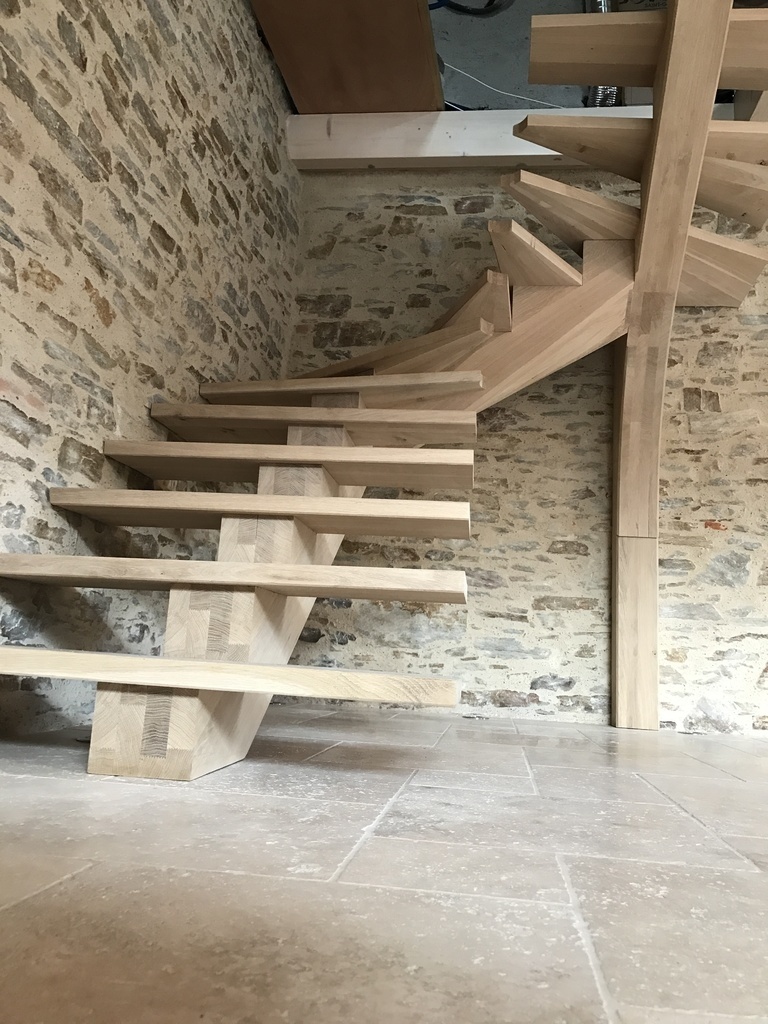

Merci de m'avoir révélé ce système de fixation vraiment génial ,dans la vue par en dessous tu as fais un assemblage à queue d'aronde ou je me trompe?le pot de colle renversé ou bien de peinture ,ça arrive à tout le monde , j'ai donné souvent dans ce domaine! encore bravo.

chênedinspiration

Dans la série boulette. Je n'avais pas fait mieux avec le seau de colle qui s'était renversé dans le coffre de la voiture :/

sylvainlefrancomtois

combine !!! en entaillant le fond des redans de 20 mm ,et en y encastrant la marche , on gagne beaucoup de solidité ce qui permet des fixations plus discrètes sur la marche ,
par contre l exécution des entailles prennent du temps !

txintxo
( Modifié )

ouah, trop fort bravo j'adore aussi cette envolée de chêne ! Sacré boulot, jusqu'au tabletage de chaque pierre et tout !
Je connaissais pas ce systeme de chez Lamello, c'est bien pratique !
Dans ton liens niconathy j'ai pas trouvé le nombre de vis qu'on peut avoir pour 219 euros/

loccabruno
( Modifié )

foal oui c'est bien une queu d'aronde qui tien le limon du milieu. et c'est de la colle blanche qui est renversé. Tombée du treteaux

loccabruno

En tous cas merci de tous vos commentaires très gentil et qui font plaisir à lire.

niconathy
( Modifié )

txintxo c'est 131€ ht les 20 en diamètre 12.

Wil

Je viens seulement de regarder comment fonctionnait le système invi's, c'est du high-tech !

Vic66

Je n'avais pas encore vu la mise en oeuvre, vraiment impressionnant!!!
Sacré boulot en tout cas...

loccabruno

J'en avait eu de mémoire pour 350€ les 60

Jif

Re-salut, y a un truc qui m'échappe au niveau des marches dans le limon; sont-elles taillées dans le massif de la poutre (après composition du lamellé) ? ou sont-elles rapportées sur la pièce centrale du limon? ou sont-elles découpées préalablement sur chacune des 4 tranches du lamellé avant collage (à priori non au regard des photos)? Si c'est taillé dans le massif du lamellé, comment à tu procédé pour obtenir cette qualité de découpe ?
Merci d'avance

loccabruno
( Modifié )

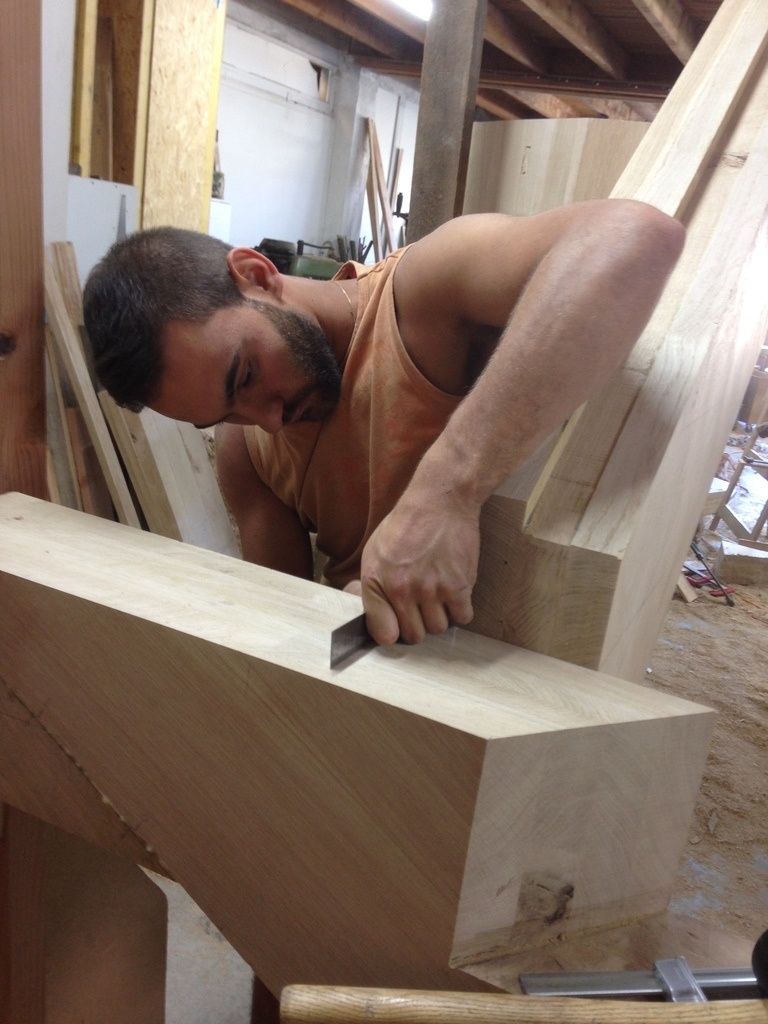

Jif alors oui c'est taillee dans la masse. J'avais pensez à les faire avant collage. Mais au endroit des balancement ça allez être compliquer. Donc j'ai tous tracez. Et coupée à la scie jap dégrossi certaine à la tronçonneuse . Et j'ai fini en surfaçant avec la défonceuse. Et quelque cou de ponceuse à bande. C'était beaucoup de travaille. Surtou qu'il fallait faire une surface bien plane pour que les marches posé bien sur toute la surface.

Jif

Ok, encore bravo

ASP68

Magnifique !!! Bravo.

Sébastien Alves

Que dire ? Juste magnifique !!!

geekcrafted

Ah oui quand même ! Il y a du niveau là ! ;-)

Hebus

Good Job l'ami!!

Ofriddy

Bravo très beau et élégant cet escalier. Il y a du boulot !!

Erebor

Hey mais je connais cet escalier!! de près il est encore plus beau! Le mouvement du bois est juste magnifique!

stefchrys
( Modifié )

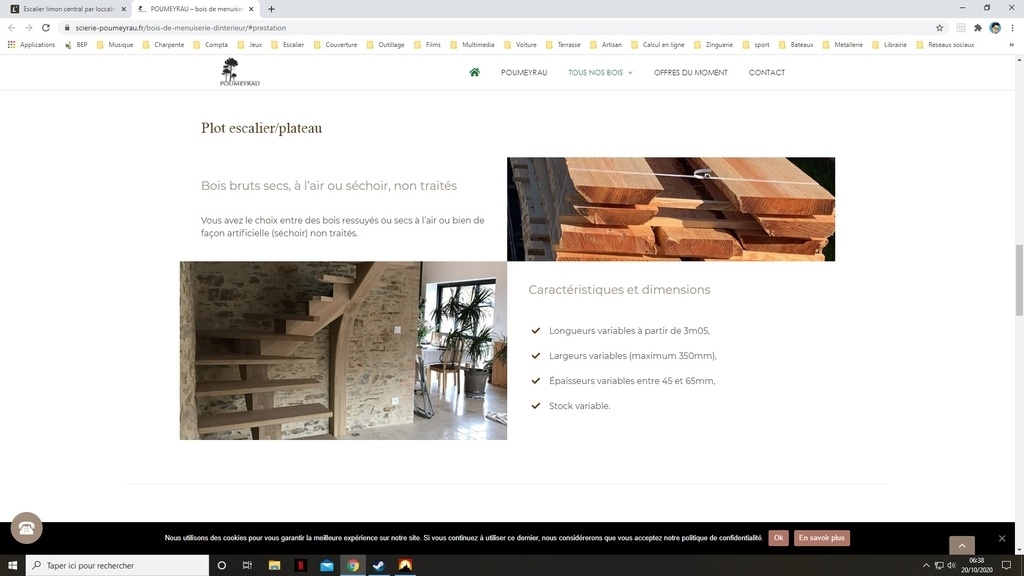

je viens de voir la photo de ton escalier sur un site web marchand de bois ☺

loccabruno

Sérieux ? Vous pouvez me donnez le lien ?? Merci

Niouniou
( Modifié )

loccabruno tu as raison, essaie d'obtenir qu'ils enlèvent au moins l'image ! Ou alors qu'ils te rémunèrent convenablement pour ça !

stefchrys
( Modifié )

loccabruno voici le lien et la photo desolé pour le retard.
Après il me semble que tout ce qui est posté sur l'ADB est exploitable.
Ici lien de la Licence creative common
lien de ton escalier

Erebor
( Modifié )

stefchrys pas tout à fait la licence qu'utilise l'ADB permet l'utilisation mais pas pour un usage commercial or là il s'agit de pub sur un site commercial. La licence demande aussi de citer l'auteur original ce qui n'est pas fait ici.

olivierfrntl

Un régal pour les yeux ! Bravo.

baba24

Bonjour, un bijou cet escalier !

J'aurais aimé savoir comment est fixé le limon de la première volée dans le mur ?

J'envisage de faire un escalier dans le même style avec un quart tournant et je me demande si le limon du part supportera suffisamment les contraintes du limon haut comme il s'appui dessus ..? le mien sera un quart tourant droit.
