woodwoody14

Aménagement comble, escalier hélicoïdale


Voilà un beau petit chantier toujours réalisé à deux avec mon maitre d'apprentissage.

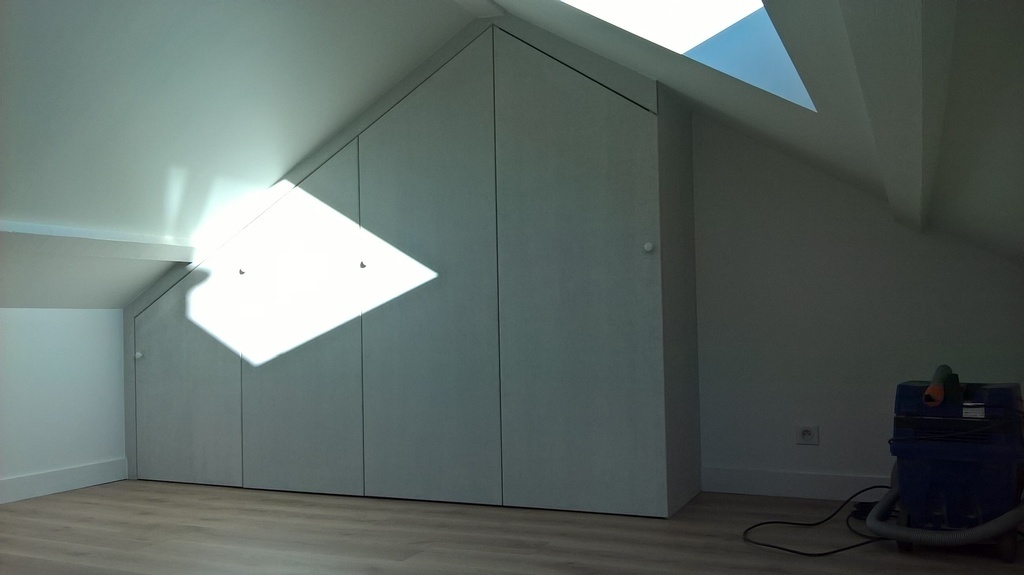

Aménagement placard sous pente.
Structure MDF 19mm / tablettes intérieurs Méla blanc 19mm / Barres de penderies alu avec support.
Tablettage des fileurs sur place ainsi que les découpes de plinthes (sauteuse/rabot)
Finition : impression blanche

Plan de travail.
Divisé en trois sections pour pouvoir les monter plus facilement puis reliés sur place grâce à des relieurs + lamellos pour affleurage parfait.

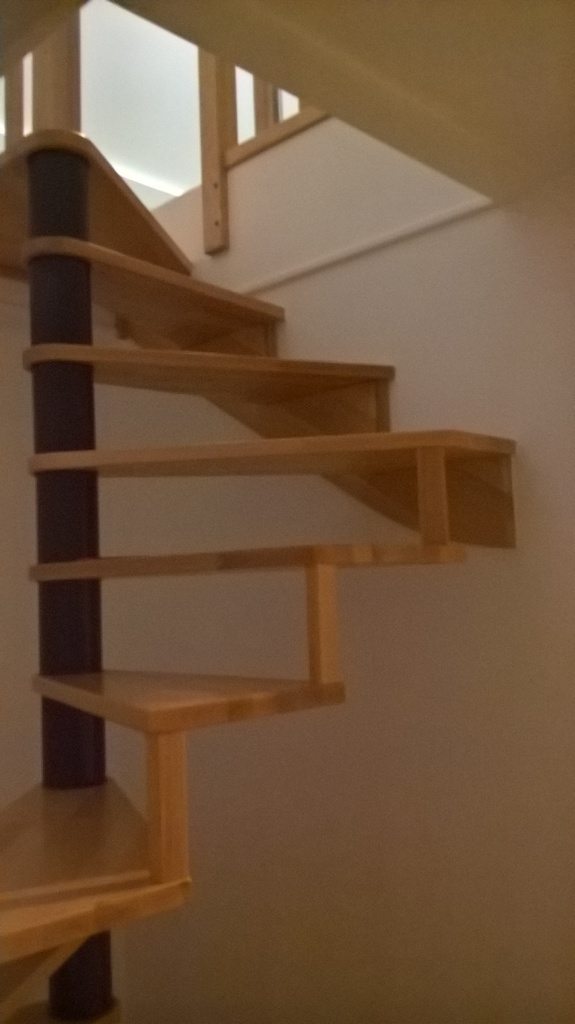

Escalier hélicoïdale.
Le client possédait déjà le limon centrale. Débit des marches balancées lamellé-collé.
Pour ma part j'ai eu à ma charge la réalisation intégrale des gardes au corps ainsi que le faux limon.
(épure - débit - finition)
Vernis en cabine


Discussions

woodwoody14  a publié la création "Aménagement comble, escalier hélicoïdale".
il y a 8 ans
sylvainlefrancomtois

bel exemple d empilement !,
Assemblages des gardes corps tiges filetées ???

woodwoody14
( Modifié )

Tenon/mortaise puis revissé sur place car impossible à monté par la trémie

sylvainlefrancomtois

ok bien vu !

niconathy
( Modifié )

Très chouette. Bel exemple qui tombe pile avec les explications de sylvainlefrancomtois .

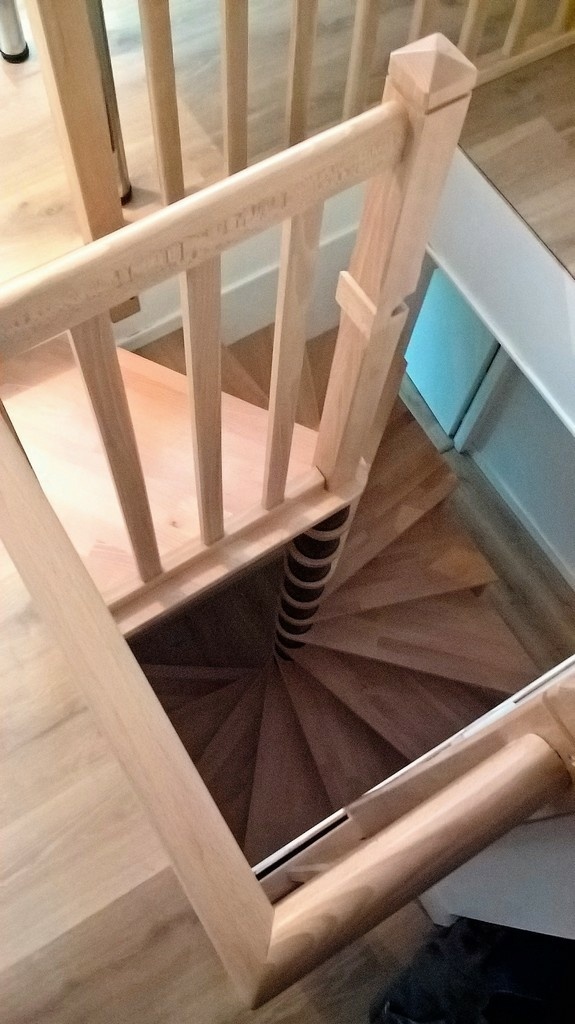

Le poteau a une drôle de forme sur la photo 3. Quel est la raison, et qu'elle forme à t il exactement?

woodwoody14
( Modifié )

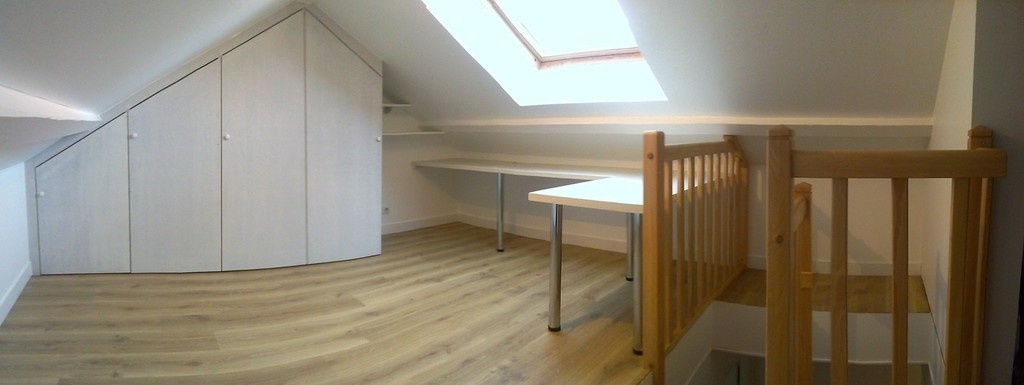

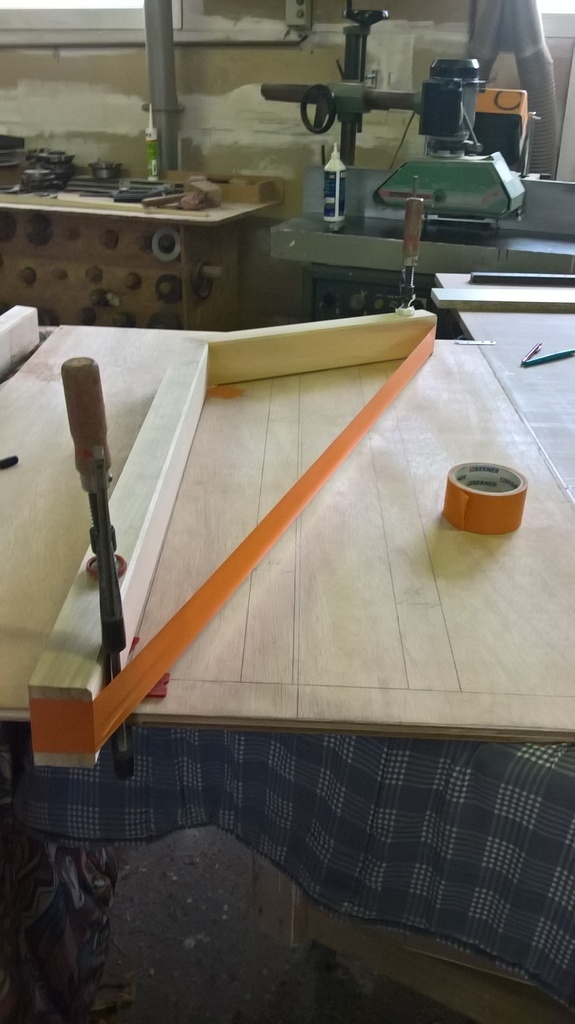

Merci niconathy ! C'est le poteau du petit garde au corps contre le bureau, qui fait l'angle de la sous pente de toit, tu peux le voir sur la vue d'ensemble. J'ai mis cette photo car j'avais trouvé la technique de collage en tension avec le scotch intéressante

tim

et comment est faite la fixation de ce poteau dans le placo? chevilles Molly ça suffit?
j'ai un garde corps à faire dans la même config et je me demande quelle est la meilleure fixation dans du placo, quand il n'y a pas eu de renfort ou de rails d'installés en amont.

niconathy
( Modifié )

Merci woodwoody14 , mais je parlais du poteau de la 3eme photo, celui qui est au dessus du limon central.
J'ai repéré le poteau dont tu parles sur la vue d'ensemble. Je connais ce type de collage, mais je ne sais pas si je l'aurai appliqué sur une telle longueur pour une pièce telle que un poteau.

woodwoody14
( Modifié )

autant pour moi niconathy(je précise qu'une fois sec j'ai remis deux vis par l'arrière pour solidifier l’assemblage).
Il est entaillé comme tu peux le voir et percé de part en part. Si tu préfères, de la base du limon jusqu’à l'entaille du poteau il y a une longue tige fileté qui traverse également toutes les marches et les sections de limon. Une fois l'escalier ajusté tu peux serrer la tige depuis le poteau et donc stabilisé tout l'ensemble.
Un cache vient ensuite recouvrir l'entaille dans le poteau.
J'espère avoir été compréhensible ^^

sylvainlefrancomtois
( Modifié )

système Lapeyre , c est efficace pas de soucis !! par contre cela oblige à faire du cache misère .

woodwoody14

Le client était déjà en possession du limon d'ou l'adaptation, je n'irais pas non plus jusqu'à dire que c'est du cache misère. C'est vrai que ça ne respecte peut-être pas les codes de la menuiserie traditionnelle.. Mais j'ai tout de même appris beaucoup de choses grâce à ce chantier.
Après voilà "Y'a mieux mais c'est plus cher" comme dirait l'autre :)

sylvainlefrancomtois
( Modifié )

pas de soucis je ne voulais pas te blesser ! , même dans mon bel escalier (que tu connais) il y a du "cache misère" , il y a des boulons que l on ne peut pas toujours cacher dans une marche ou un balustre ,donc il faut mettre des bouchons ,ou des deco postiches , y a pas le choix !

sylvainlefrancomtois
( Modifié )

pour le poteau dont on parle ,on pouvais aussi le coller en deux pièces avec gorges ,une fois collé cela aurai donné un poteau carré avec le perçage tout du long , et ensuite après boulonnage on met la tete de poteau et ni vu ni connu ! Par contre il faut une tige plus grande .
maintenant si il faut faire avec ce que donne le client , le client est roi !

woodwoody14
( Modifié )

C'est le terme que je trouve un-peu piquant ^^
Mais je suis tout à fait d'accord avec toi, et également d'accord avec l'idée de tête de poteau amovible ! Mais la tige était également fournit avec le limon il me semble..
Comme tu la dis le principal était que le client avait le sourire

sylvainlefrancomtois
( Modifié )

le terme me viens d un vieux "pays" qui me disait si tu doit utiliser des caches misères , c est que tout à été essayé et qu il n y a pas le choix .(J en ai passé des heures à cogiter à cause de lui , il ne voulais rien d apparent ) paix à son âme !

niconathy
( Modifié )

L'avantage de se creuser la tête pour éviter le cache misère, ben c'est de se creuser la tête. Surtout se dépasser pour chercher la "bonne" solution et faire de son mieux. sylvainlefrancomtois c'est tout à fait le genre de personne dont notre société manque aujourd'hui.
woodwoody14 j ai eu à faire avec ce que le client donne, c'est très souvent le plus compliquer car cela rentre rarement dans nos standards de fabrication. Grâce à tes explications j'ai bien compris le montage.

sylvainlefrancomtois

merci nico ,mais je n en mérite pas tant !

niconathy
( Modifié )

sylvainlefrancomtois il y a ceux qui savent et le gardent précieusement, il y a ceux qui savent et le disent, et il y a ceux qui ont l'amour du travail bien fait et qui font toujours de leur mieux en incitant les autres à faire de même en le transmettant. Seul toi peut savoir dans quel catégorie tu te ranges. Il y a là que de l'humilité surtout quand tu n'attends rien en retour.

ecto1

Je suis entièrement d'accord avec vous, on ne peux pas tout éviter (en tout cas à mon niveau) Et il faut parfois savoir tricher un peu, après tout l'essentiel est là! tu a fait un super boulot, bien propre et qui répond à la demande.
