captain

Compas a verge 2 en 1

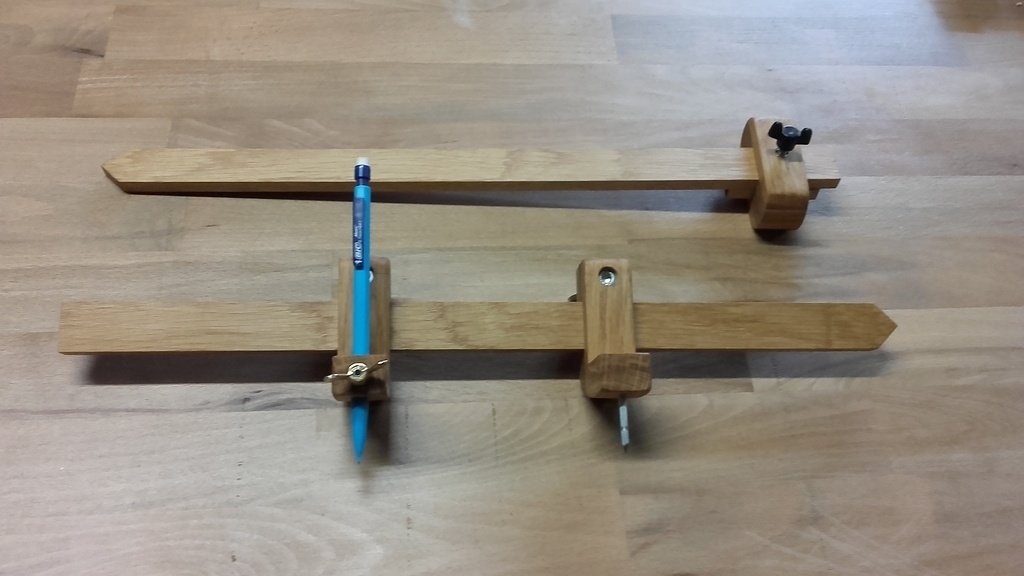

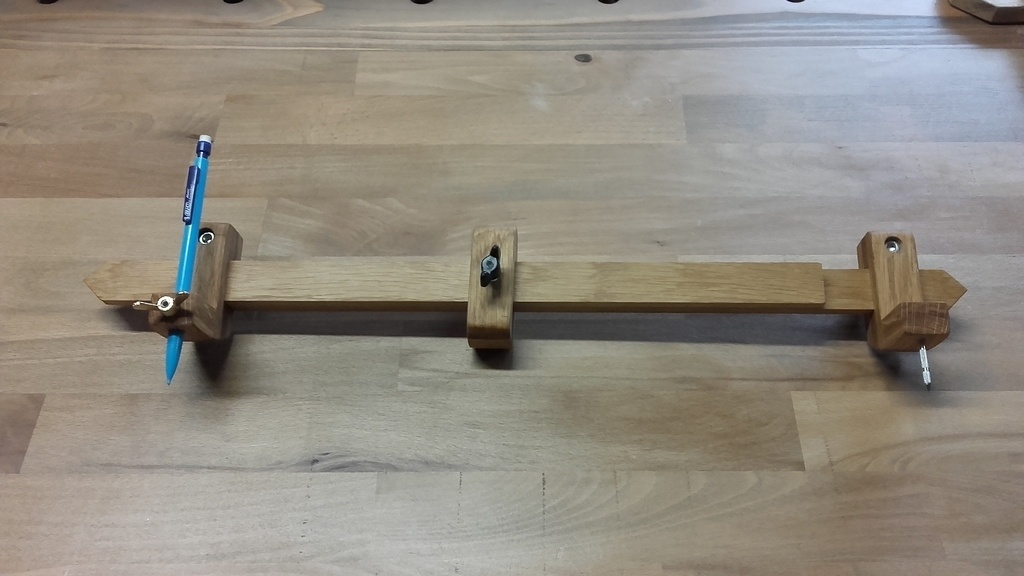

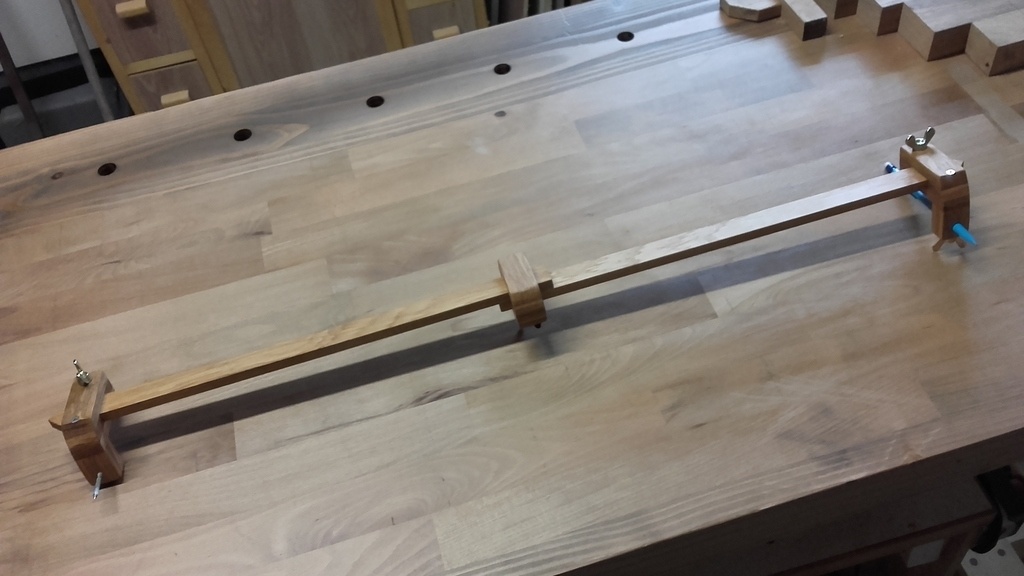

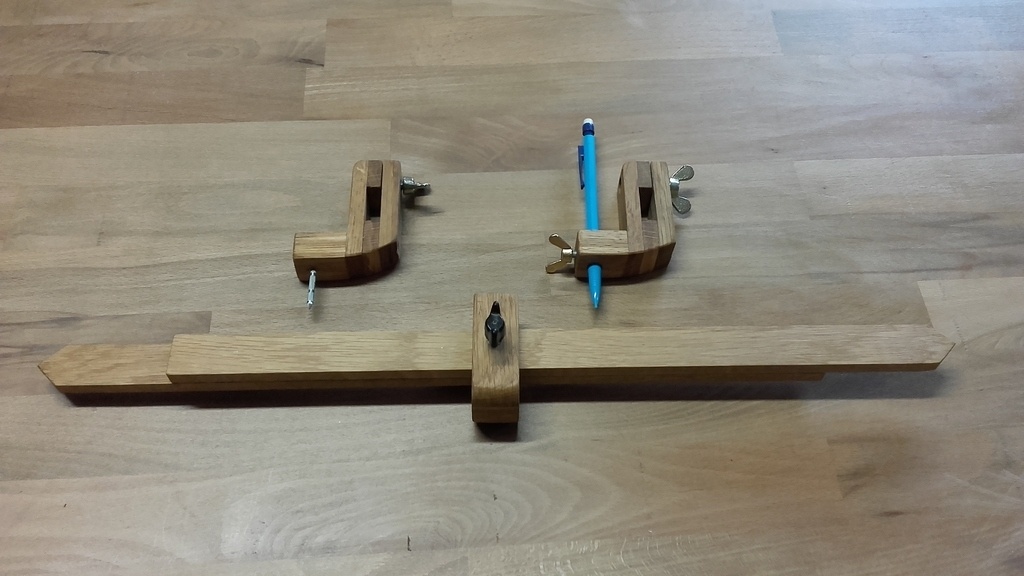

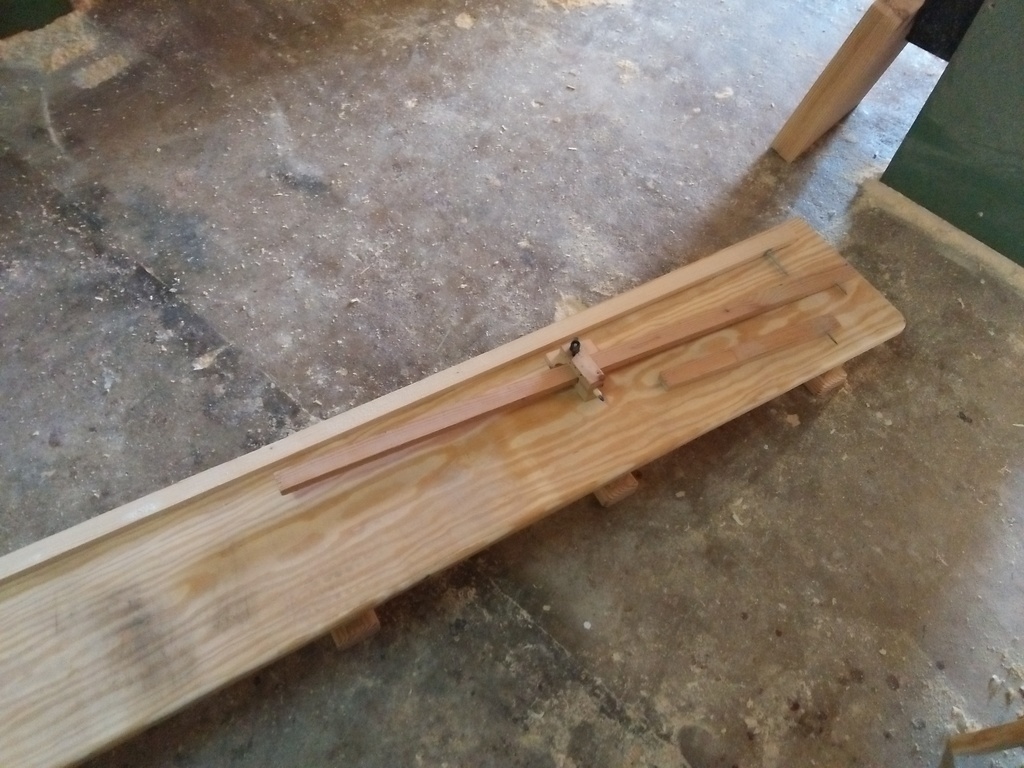

Voici un compas a verge ,qui peut être doublé pour les grande distance ou pris sur un seul brin pour les rayon plus petit .Mais tant qu'a faire j'ai fait en sorte que ça puisse servir aussi de "jauge de parallélisme" je ne sais pas comment s’appelle exactement cet outils mais il sert notamment a vérifier les diagonales pour mettre un cadre d'équerre .Enfin si qlq un connait le nom exacte je suis preneur .

Publications associées


Discussions

captain  a publié la création "Compas a verge 2 en 1".
il y a 8 ans
Vic66

J'aime beaucoup! Je pense que j'en ferai un bientôt...

Bouzid

Bell outie ,j'ai fait un mais il a une seul fonction. Et je change la languette pour les diamètre plus grand, 50cm, 1m, 2m.

Bouzid

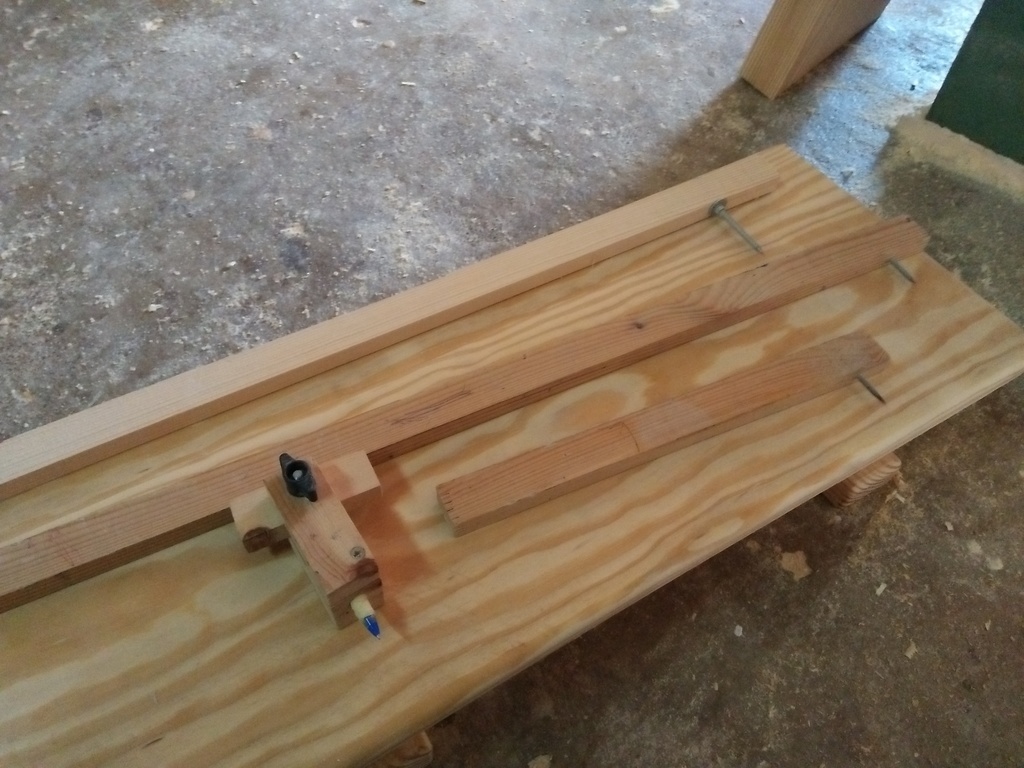

Voilà mon compas

foal

On peut appeler ça une "pige"

captain
( Modifié )

Merci ,
ok j’appellerais ça une pige alors .
Bouzid c'est pour ça que j'ai fait un 2en 1 pour ne pas avoir plusieurs pièces et si un jour j'ai besoin de plus long je ferrais une grande barre mais en sapin .
Est-ce que tu t'es souvent servi de la grande barre ??

Bouzid

Oui bien sur parfois j'ai eu des cadre pour porte large avec un arc flècher de 30cm ou plus t'as besoin d'un diamètre long plus que 1.5m pour le dissinee.

ecto1

super partage, qui me permet d'en apprendre encore d'avantage. Merci de tout cœur !

joseph57

Je découvre le post. Bonne idée la pige de longueur.
Bravo.

sanglier
( Modifié )

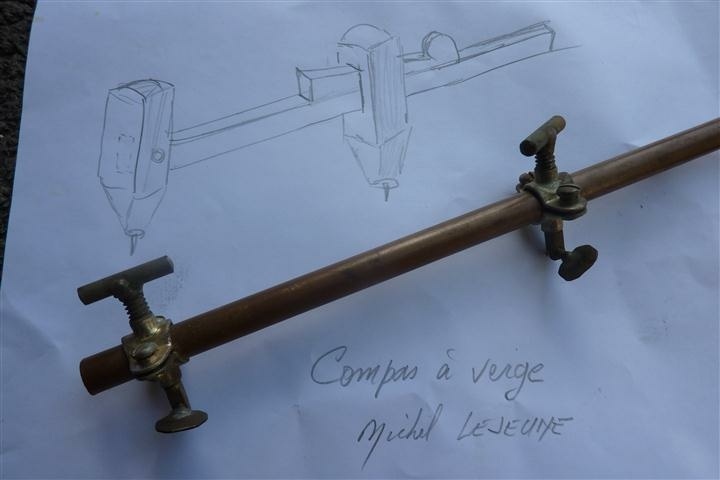

en bois j'etais jeune a peu servi en cuivre m'a servi à la planche pour plans beton armé (silos reservoirs eaux ) suivant echelle du dessin

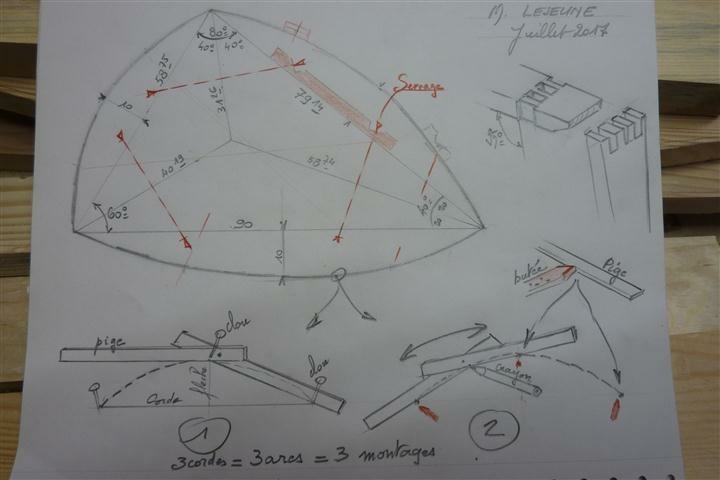

en pratique etabli j'utilise la methode 3 clous et 2 piges clouées methode obsolete pour certains jeunes

captain

Je ne connaissais pas cette technique , je me suis empressé d'aller essayer et je trouve ça génial

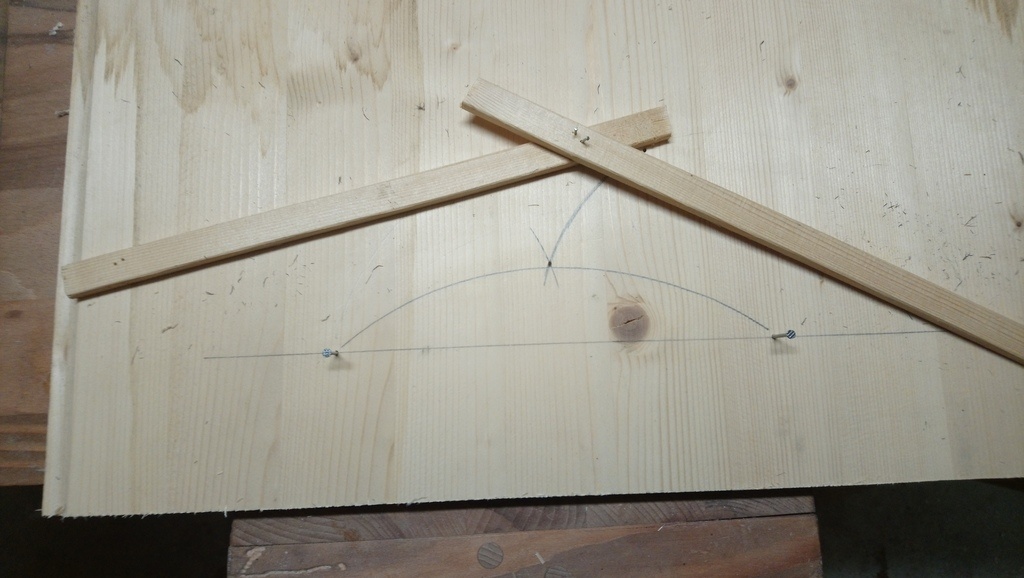

C'est super pratique pour faire des grand arc de cercles sans aller chercher le centre du cercle de l'autre bout de l'établie . Je ne manquerais pas de m'en resservir. Bon sur la photo j'ai fait un essais vite fait (il est bientôt minuit) mais j'ai compris le principe .

ckarriere
( Modifié )

captain, j'avoue ne pas être très doué! c'est comment cette manière de faire l'arc de cercle? 40 ans après avoir terminé l'école, pas évident de reprendre la géométrie...
Si vous pouviez monter une vidéo ce serai super, Merci d'avance

Amadeus41

Un pas doué de plus !!
J'aime beaucoup la géométrie mais là....Rien compris
Oui une vidéo STP
