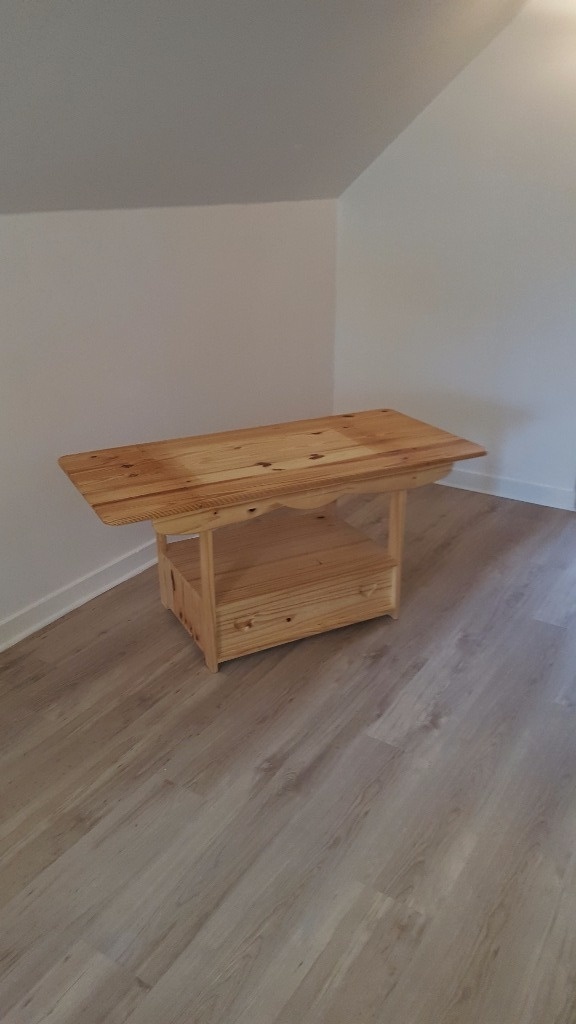

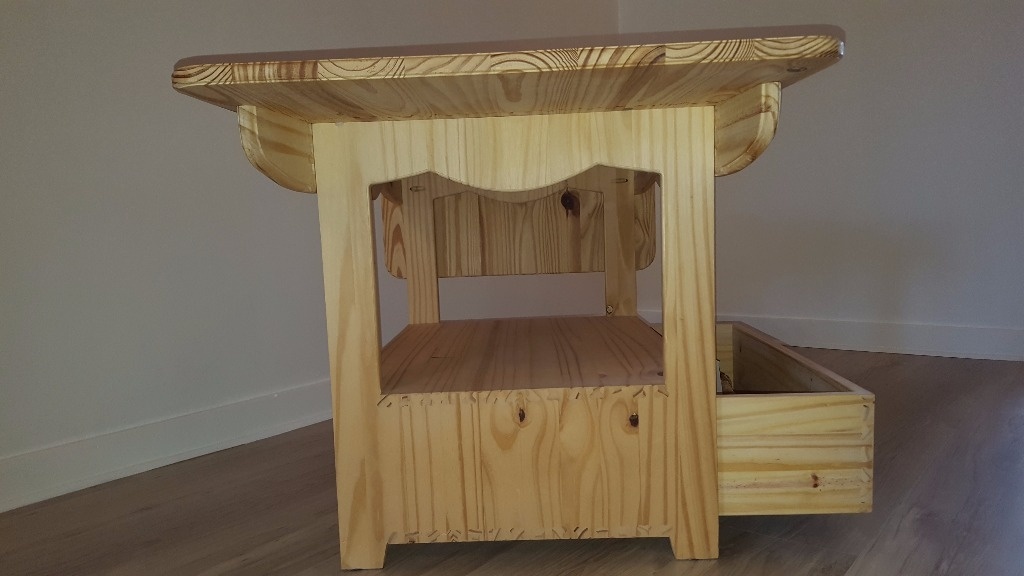

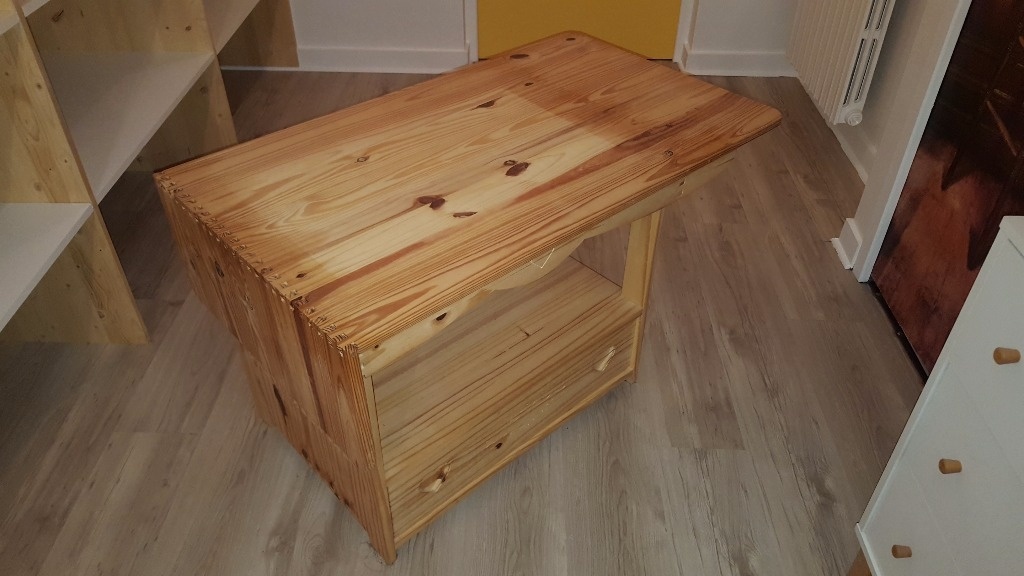

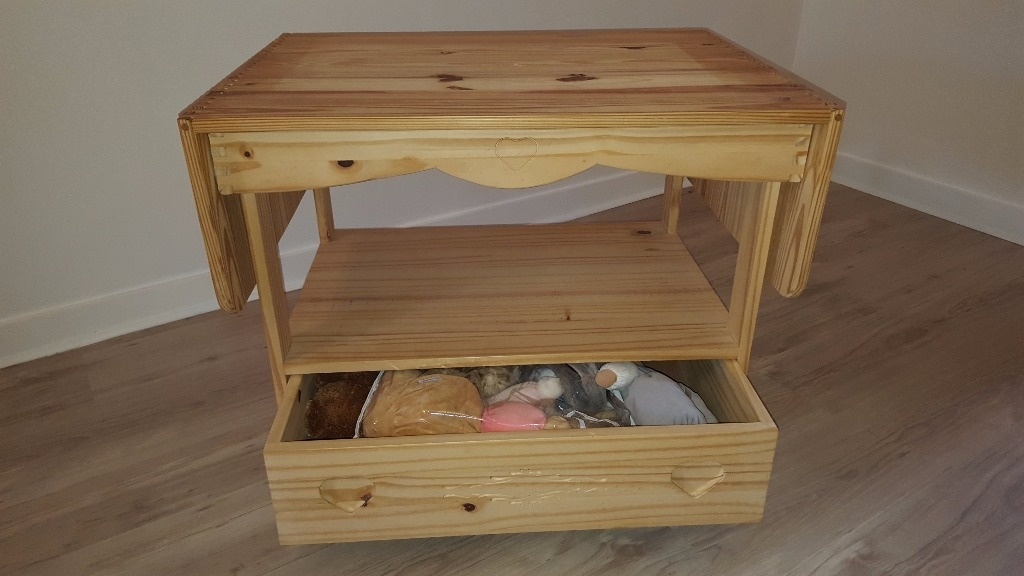

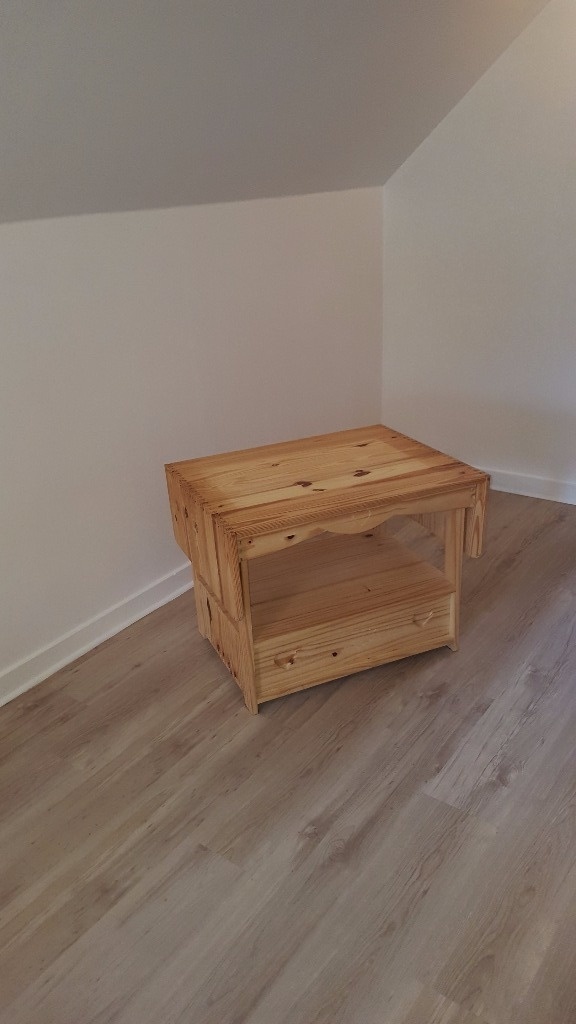

Table avec charnières en bois pour les rallonges

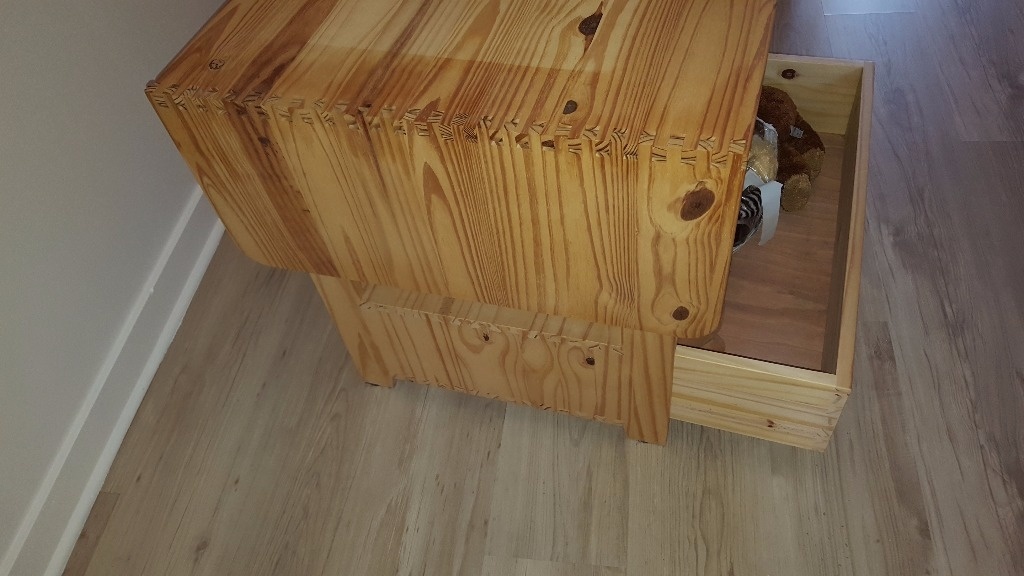

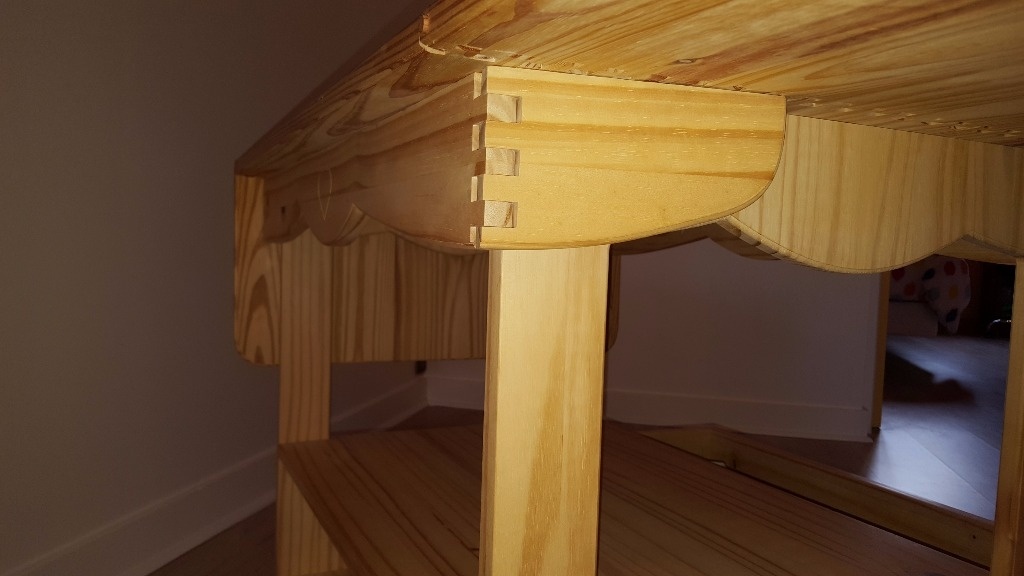

Je suis impressionné par le nombres de queues droites que tu as réalisé.

Avec le gabarit Leigh, ce n'est pas compliqué.
Par contre, pour percer sur toute la largeur afin de passer l'axe de la charnière, à ton avis comment j'ai fait, sans collage comme dirai mathieudavid, notre tortureur de cerveau.

effectivement je ne voit pas trop. mais gageons qu'un de nos pro sera y répondre.

Je me posais exactement la même question en regardant les photos!!!
Tu as fait l'axe de la charnière en bois ou avec une tige métallique cachée par des bouchons aux extrémité?
Pour un projet futur, je prévois ce genre d'assemblage, mais je n'ai pas encore résolu ce problème (et c'est loin d'être le seul...), du coup ça risque de se transformer par l'utilisation de charnières.

L'axe des charnières est en bois.
Réalisé avec de la tige à tourillons

De la tige à tourillons ?????? Je vais regarder avec mon pote google pour voir. Je ne connais pas du tout.

Didier : 8mm ou 10mm? J'imagine que tu les as passés à la cire de bougie avant pour que ça ne coince pas trop? En tout cas je suis preneur de la technique de perçage...

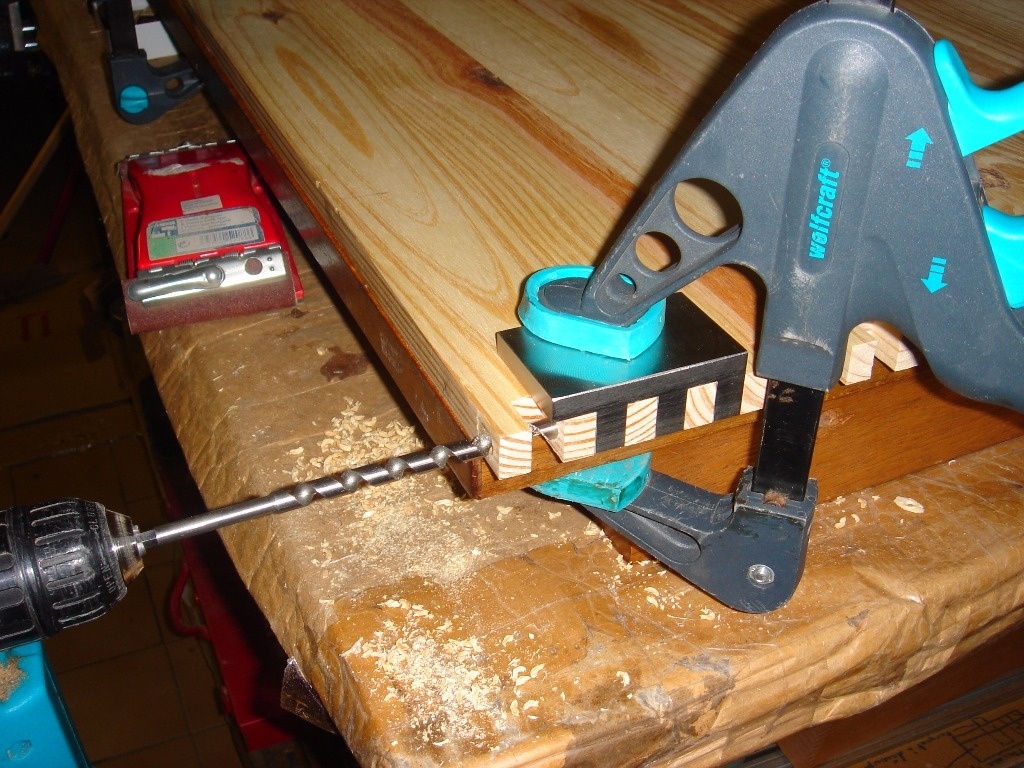

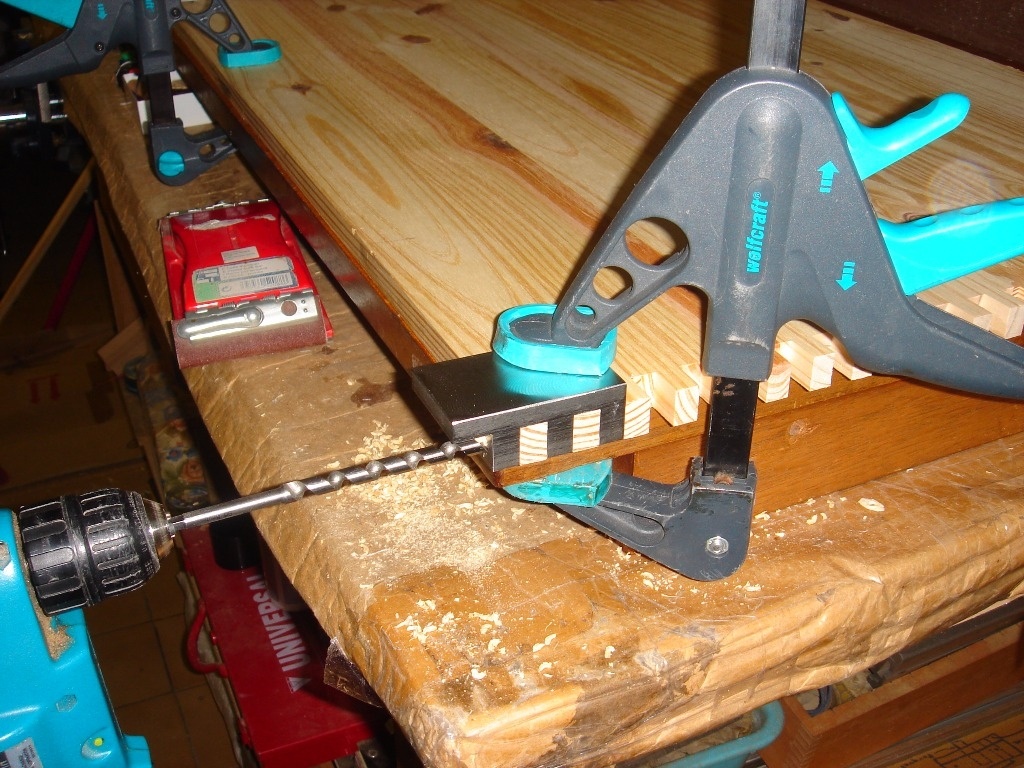

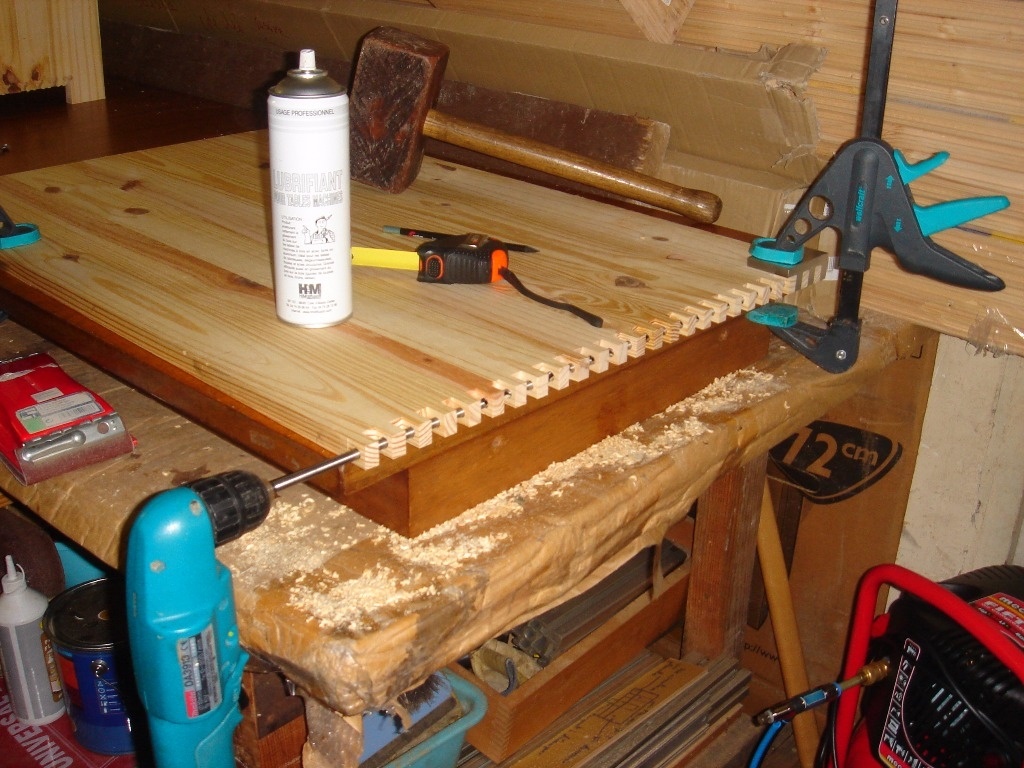

J'ai percé à Ø8 avec des mèches de plus en plus longue et un guide de perçage en acier réalisé en fraisage.

ok, donc une tige à tourillon c'est un genre de long foret c'est ça ?

Non, c'est une baguette lisse en bois qui peut servir à fabriquer des tourillons (ou chevilles) en les sciant à la longueur.
Mais cela peut aussi servir de pivot dans une charnière en bois, en la glissant dans le trou percer avec le long foret ;)

Ton plus grand foret fait quelle longueur?
En voyant les photos de ton guide, je comprends que ça soit bien droit... Du sacré boulot en tout cas!

merci MOWD
Le foret le plus long est de 650. Tu peux en trouver à une trentaine d'Euro en VPC.
L'erreur à ne pas commettre, et je parle en connaissance de cause, c'est de forcer pour enfiler l'axe. S'il n'est pas en fil droit et qu'il casse avant d'être complètement enfoncé, on ne peut plus l'enlever...

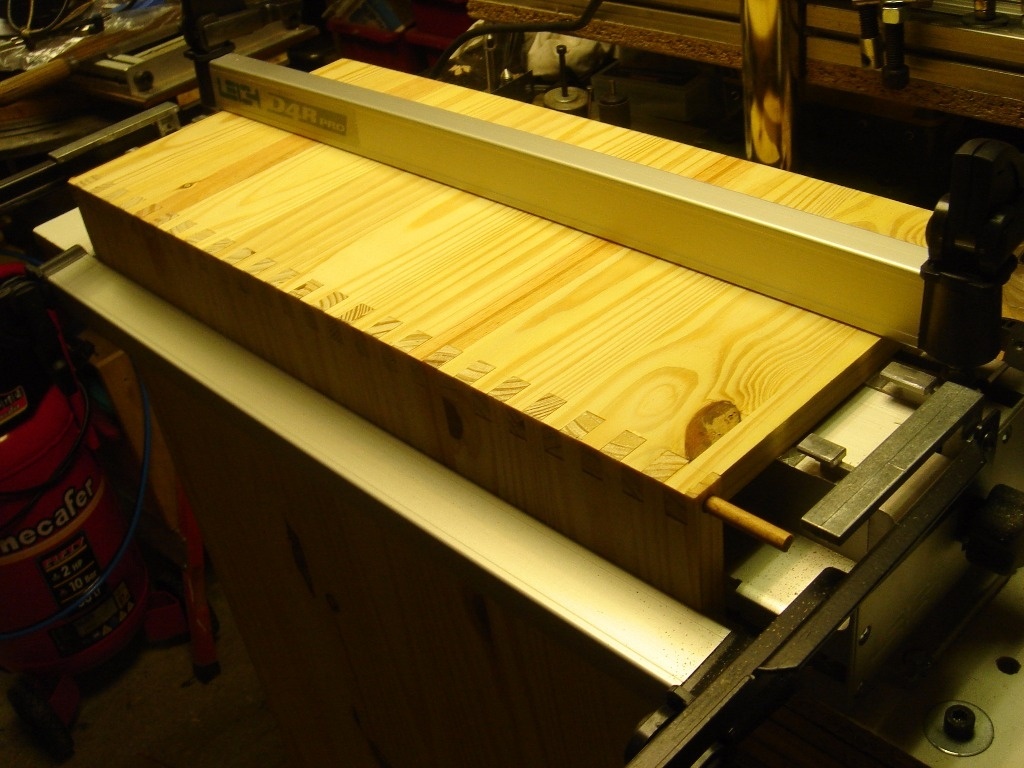

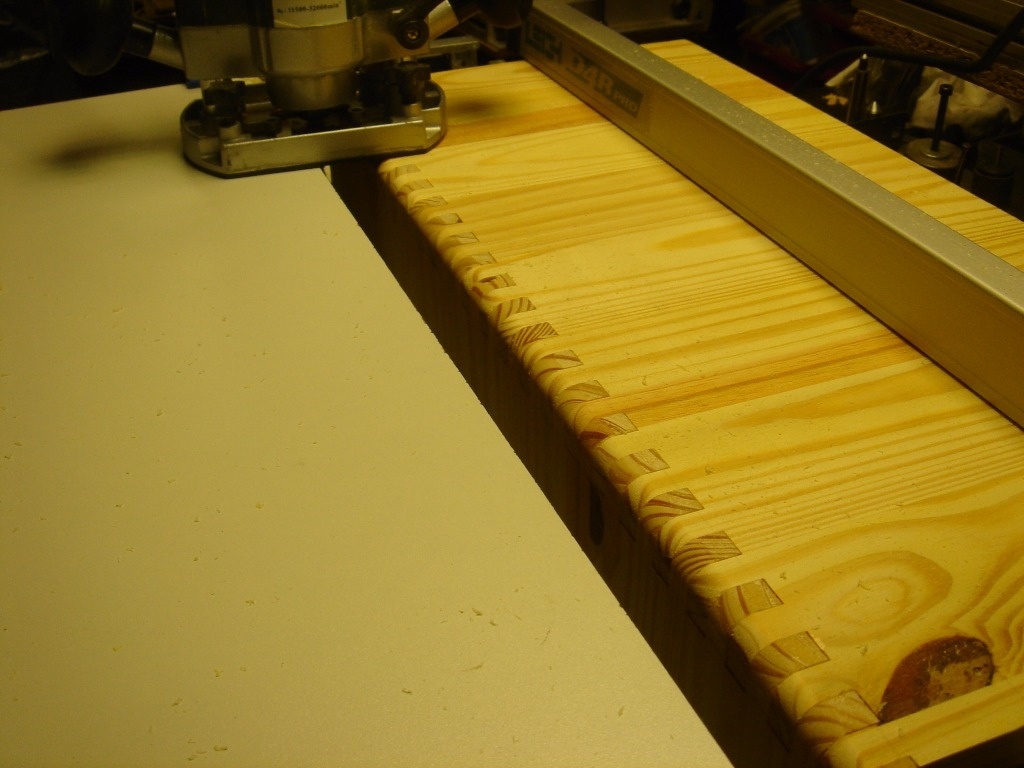

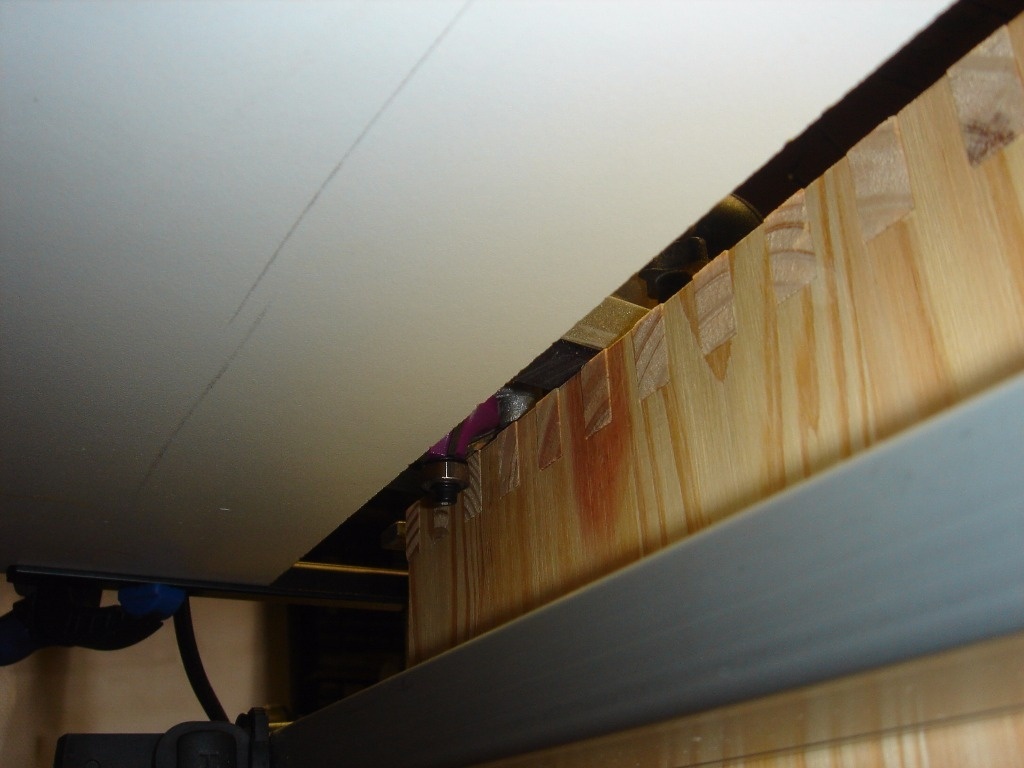

Sinon si l'aventure te tente, une autre astuce pour arrondir les queues droites du côté ou elles se croisent : assembler les deux planches d'équerre à l'inverse du pli final et reprendre l'angle avec une fraise 1/4 de rond.

Merci pour l'astuce; du coup il faut que le tourillon glisse assez ensuite pour être enlevé une dernière fois...

Chapeau l'artiste et merci des infos.

Merci ecto1
MOWD : Pour l'opération de rayonnage à la défonceuse, il vaut mieux utiliser une tige métallique.
