Nico39

Thien Cyclone Separator


La quantité de copeaux étant croissante l'aspirateur tourne pas mal. Entre deux projets fabrication d'un cyclone, il faut qu'il soit:
Pas chère
Peux encombrant (avec 12m2 "d'atelier"...)
_ Que ça marche un minimum pour pas remplir mon sac papier d'aspirateur de gros copeaux

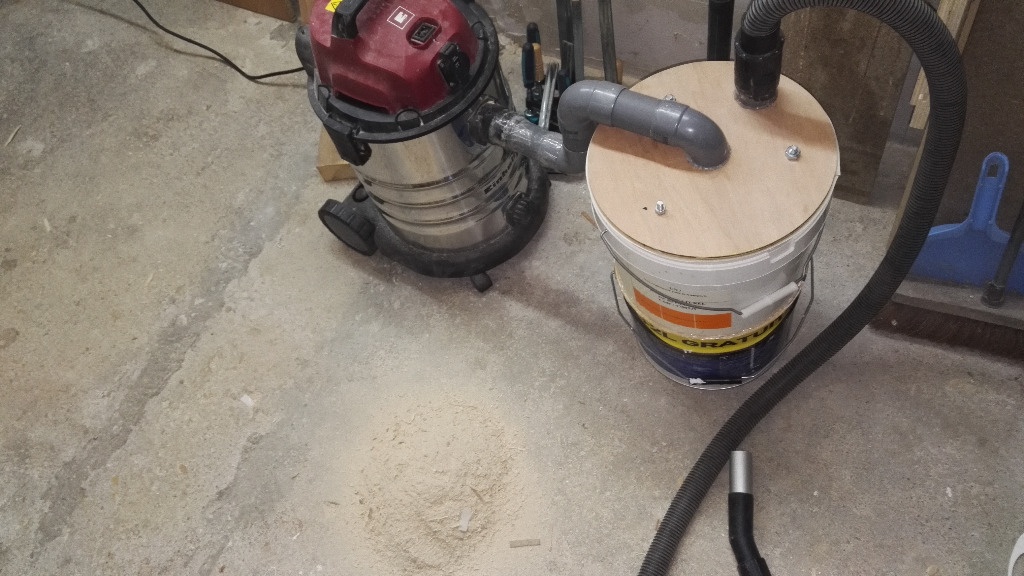

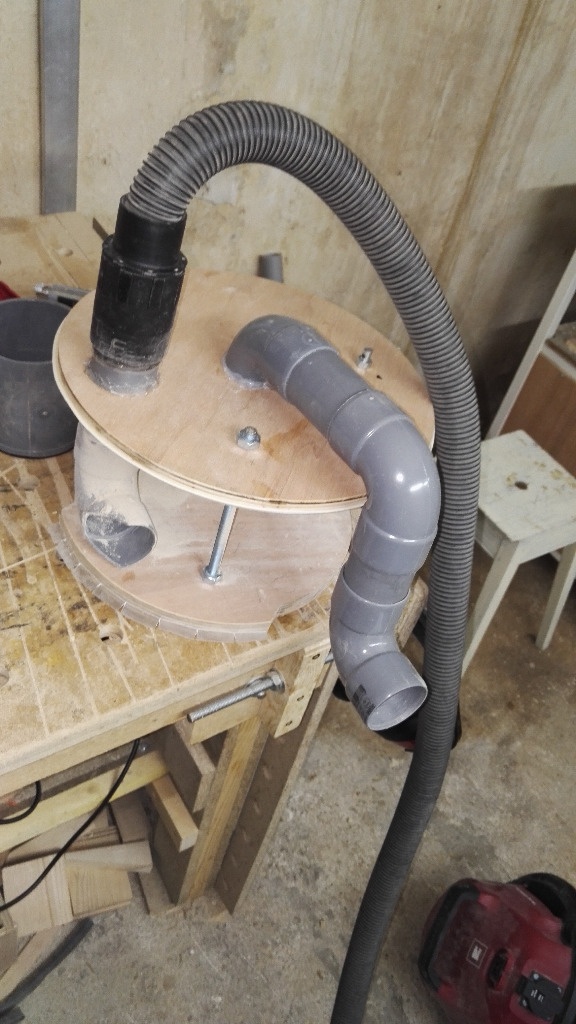

Je suis partie sur un cyclone américain pour la raison d'encombrement. Un seau de peinture en bas et un seau plastique encastré dedans. Le cyclone se monte par le dessus. Les cercles du cyclone sont fait avec la défonceuse + compact (deux CP de 10mm collé).

Le résultat est impressionnant ultra efficace plus grand chose n'arrive dans la cuve de l'aspi... Reste a lui faire un petit chariot a roulette.


Discussions

Nico39  a publié la création "Thien Cyclone Separator".
il y a 8 ans
Entropie

je n'ai pas compris le fonctionnement. Serait il possible d'avoir d'autres photos et commentaires svp

Nico39
( Modifié )

Voila un lien en anglais:
Cyclone

jules

Super ça faisait un moment que je voulais en faire un mais j'ai une petite question est ce que ça marche avec un gros bidon de 200 litres.

Nico39

Pas de raison que cela ne marche pas avec un bidon de 200L (il est en métal?)

jules

Non c'est les gros bidons bleus en plastiques.

Niouniou
( Modifié )

Si tu veux parler du bidon du bas, jules , tu peux mettre la grandeur que tu veux! Pour le cyclone, les proportions sont un peu plus à conserver, il me semble

jules

De quelle sont les dimensions idéale.

Nico39

Je pence que ça peux le faire avec un bidon bleu. Faudra prévoir de renforcer a mis hauteur du bidon pour pas qu'il se comprime.
Je vais devoir faire quelques modif, les gros copeaux (type dégau) ont du mal a passer et reste dans le cyclone (l'idée c'est plutôt qu'ils tombes en dessous...) donc je vais élargir un peux mon encoche.

ecto1
( Modifié )

bien joué ! c'est vraiment un grand manque chez moi, heureusement que ma grande adore prendre l'aspi après mon travail 😂
