sanglier

Deplacement combinée dans petit atelier

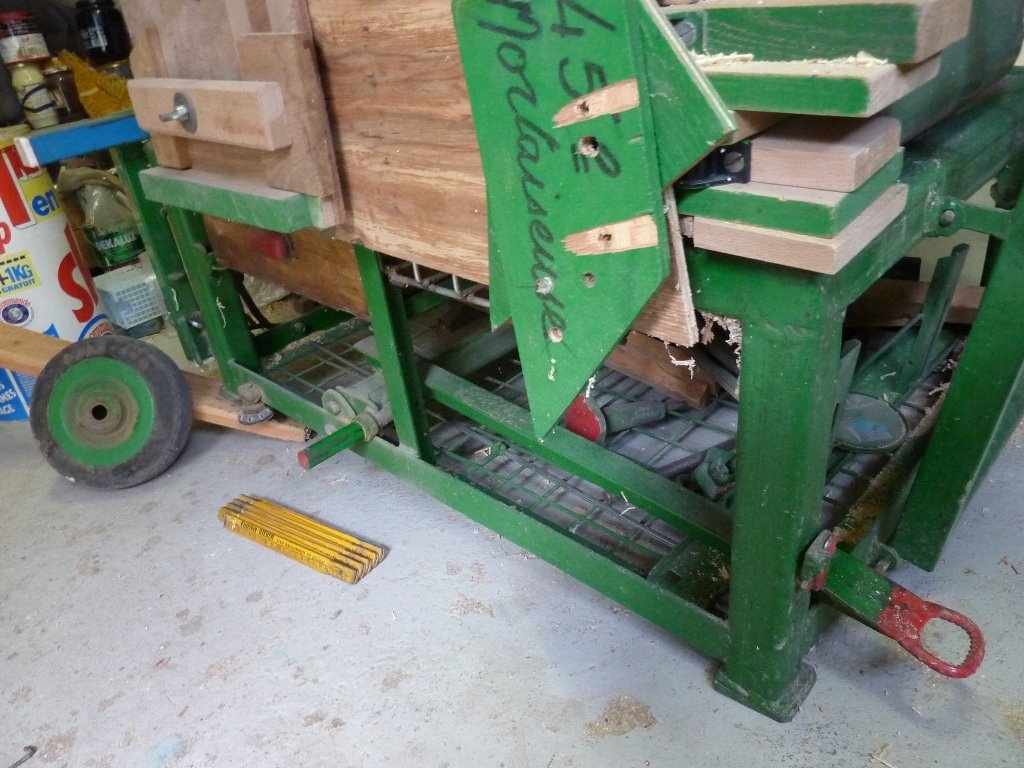

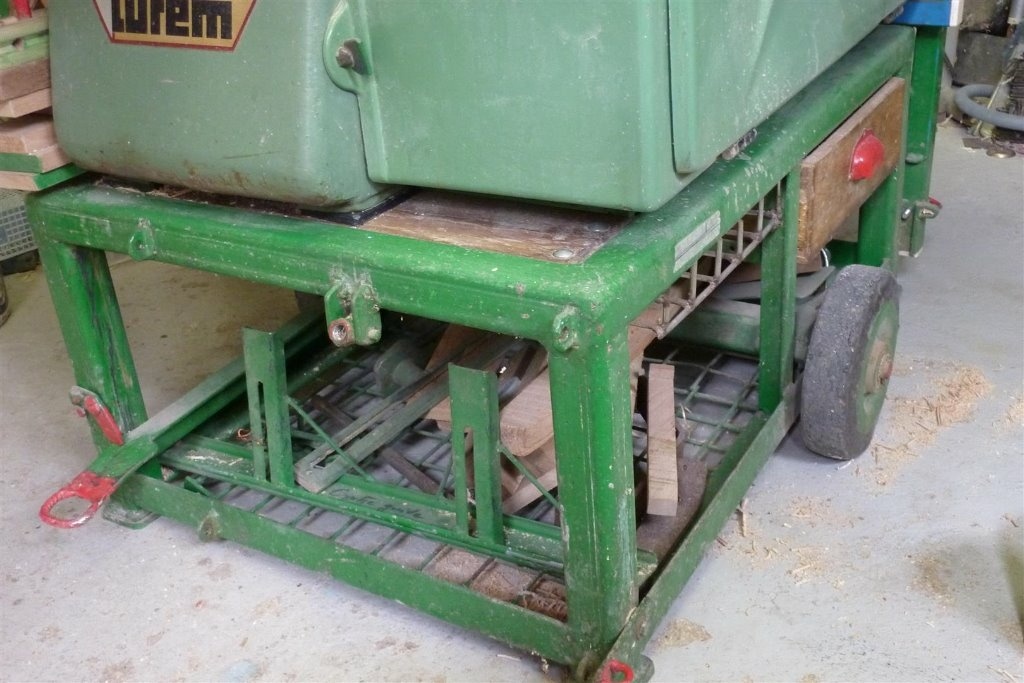

avec roues et ferrailles de recup ....la position des roues est légèrement decalée (3 cm suffit ) de l'aplomb du centre de gravitée (comme brouette ) pour trouver ce centre de gravite :l'ensmble a eté posé en equilibre sur un manche à balai .... le levage se fait par levier manœuvré par un pied :un loquet à gravié bloque automatiquement cette position levée pour un delacement (souvent en diagonale de l'atelier pour les longs bois )

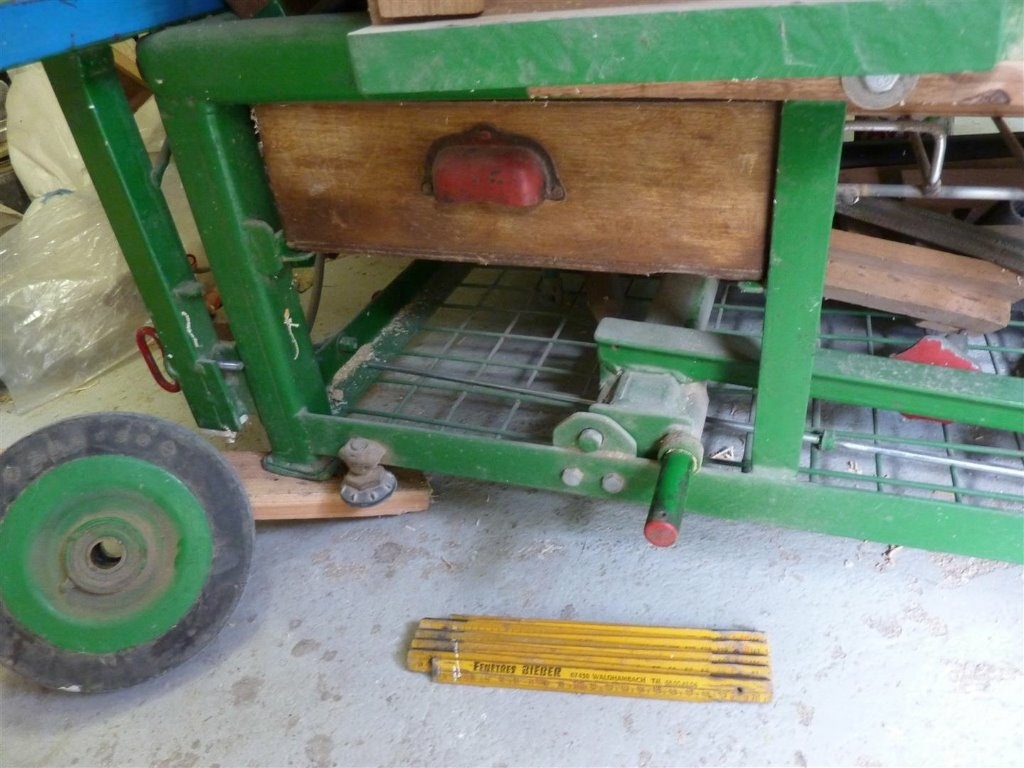

entre le roues c'est un tube carré de tres forte epr (car efforts de tortion ) le levier est du fer "T" patins caoutchouc sous le piettement du socle ...2 verins sur piettement au cas de sol non plan
le deverrouillage de pedale se fait de la pointe du pied en accompagnant la descente sur sol
un levage de 3 cm suffit pour les déplacements (faire une epure pour etude realisation )

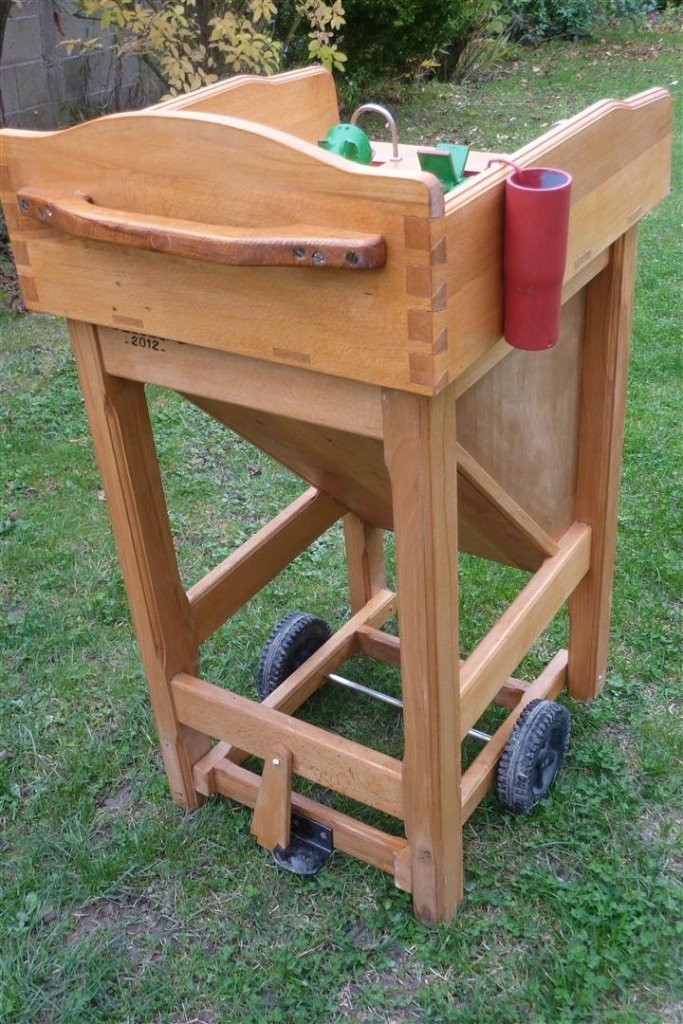

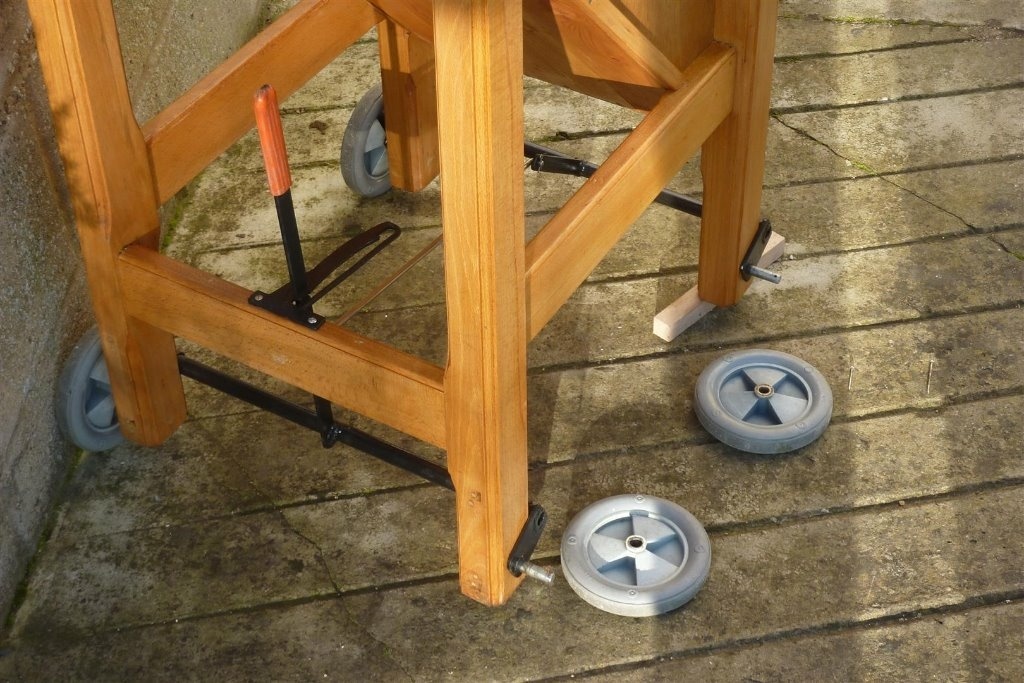

les 2 roues du jeu de grenouille ne convenait pas :centre de gravité trop haut pour empattement donc basculement intempestif sur gazon ....
c'est le rouleau de sortie de scie qui me sert de poignées de deplacement car la table entée degau se lève


Discussions

sanglier  a publié la création "Deplacement combinée dans petit atelier".
il y a 8 ans
Boris Beaulant

C'est pratique, tout roule chez toi ;)
Sur la combinée, pour rabaisser le système, il faut déjà donner une petite pression latérale sur le levier avec le pied ?
