La scie est le point faible de ma combinée.
J'ai en tête plusieurs réalisations pour l'améliorer. Je vous présente un premier aménagement.
C'est le besoin de plusieurs coupes d'angle précises qui a motivé la construction de ce chariot.
Je me suis inspiré d'une vidéo de Toutenbois, youtube.com/wa...h?v=LJAdMM1MbU0.
Ma combinée ne dispose pas d'une rainure pour le guidage du chariot.
J'ai utilisé le chariot de la machine comme guide.

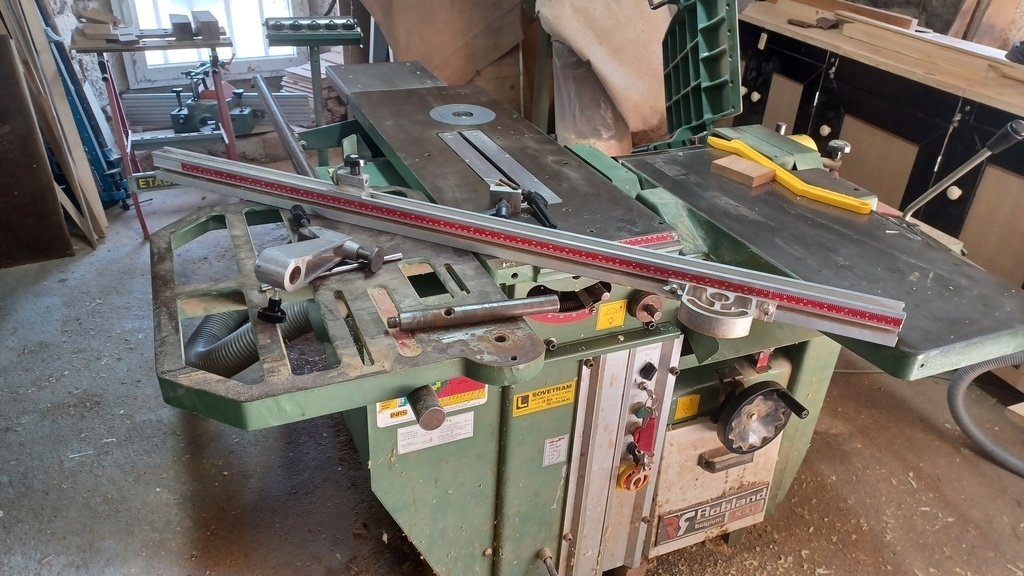

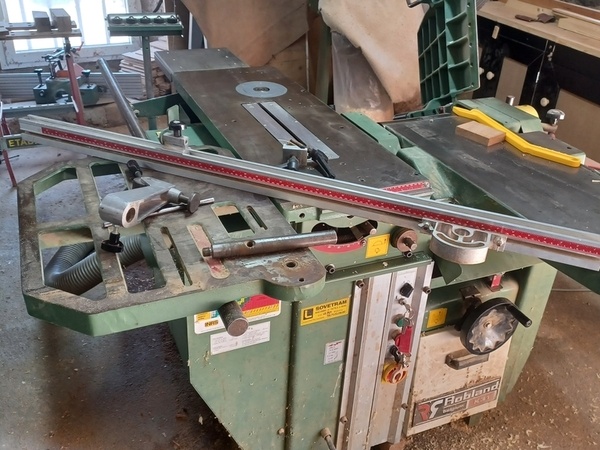

La première étape a été de démonter le guide d'angle.

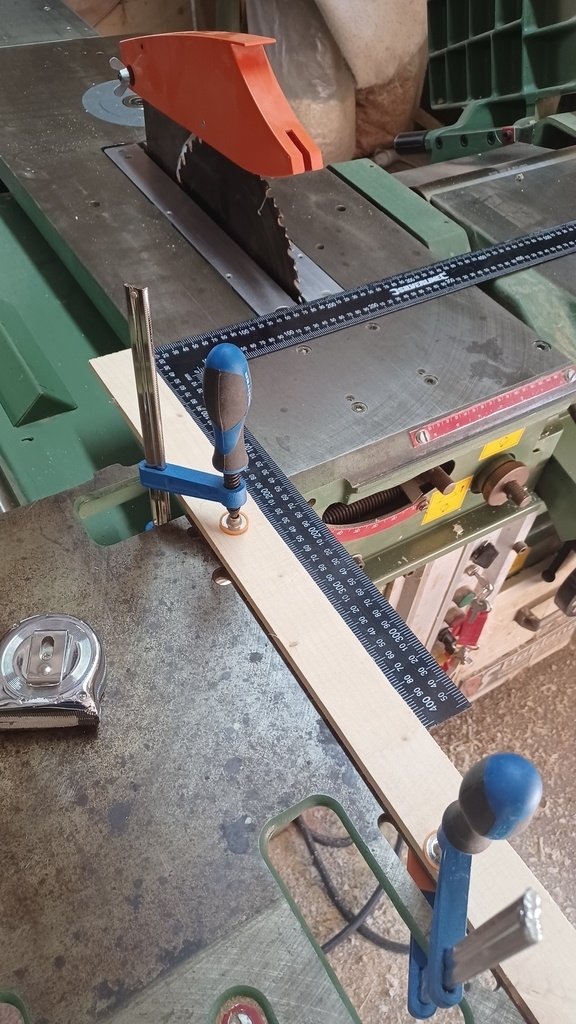

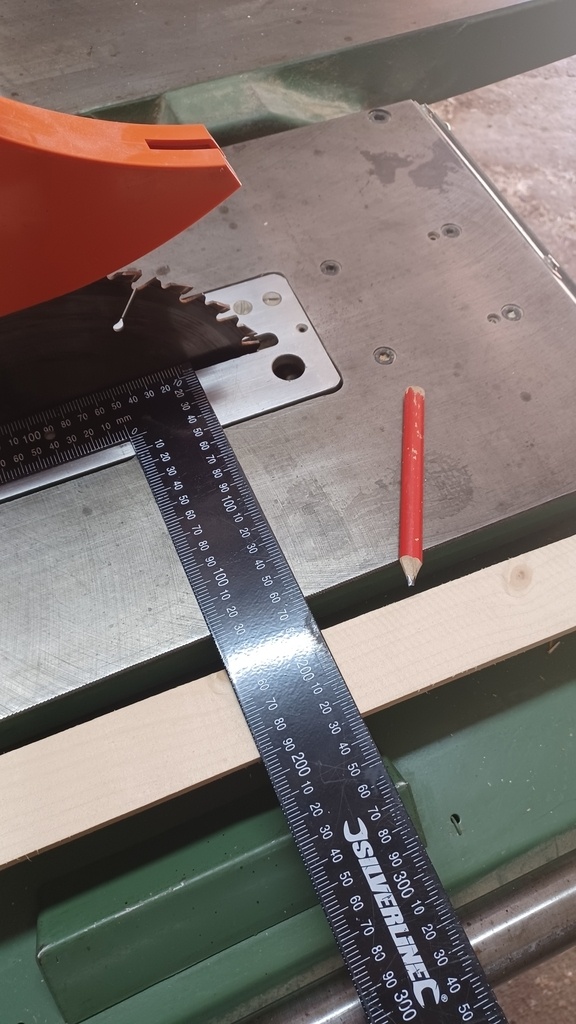

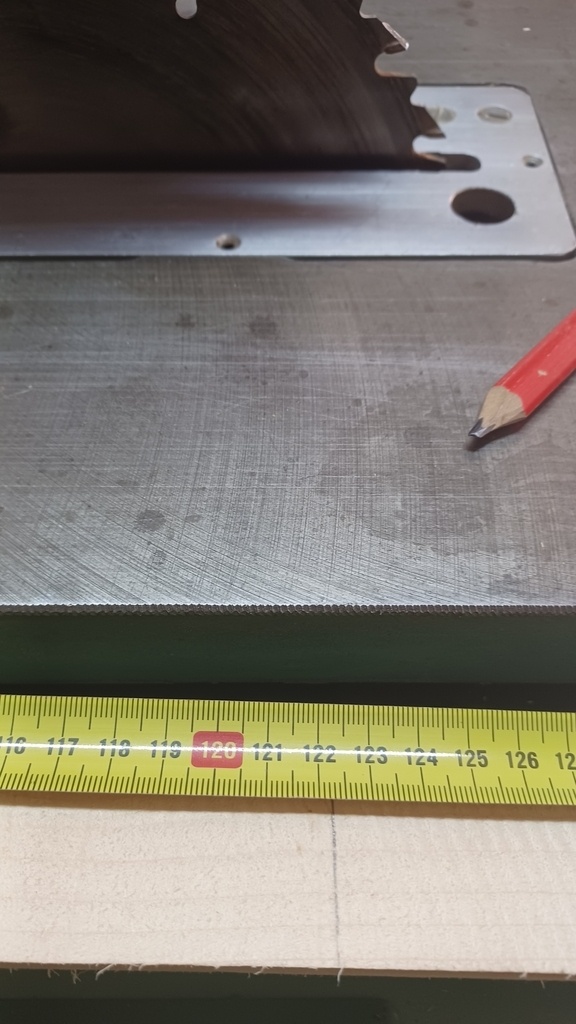

Ensuite j'ai mesuré, en fixant un tasseau sur le chariot, la longueur que devait faire le nouveau.
Avec 1200 mm, je double la capacité du chariot d'origine.
J'ai à ma disposition plusieurs panneaux de contre plaqué de 18 mm récupérés sur un chantier et destinés à la benne. Ils ont servi de coffrage, et après un petit nettoyage sont parfaits pour ce type de réalisation.

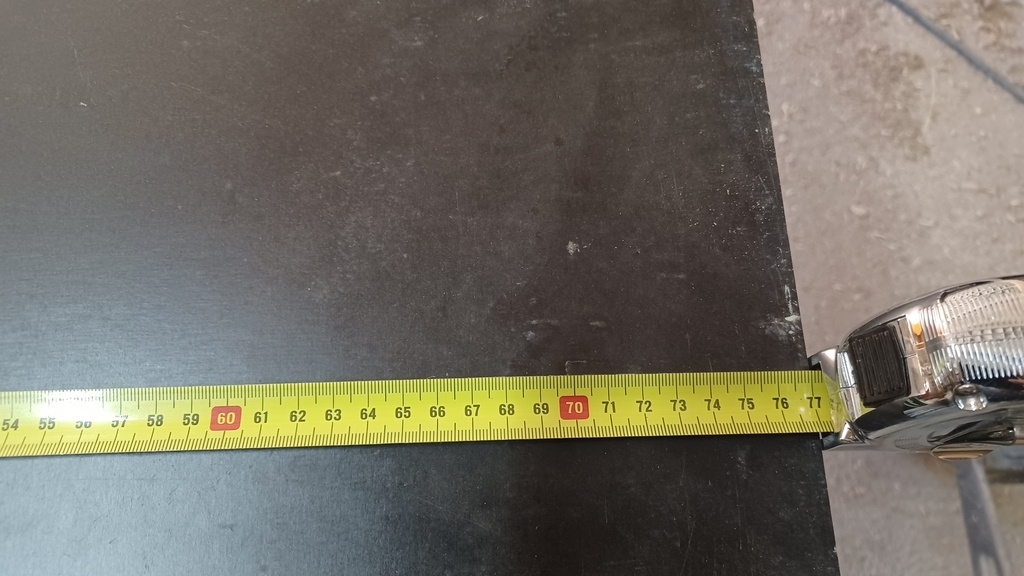

Je décide de conserver la largeur de 770 mm.

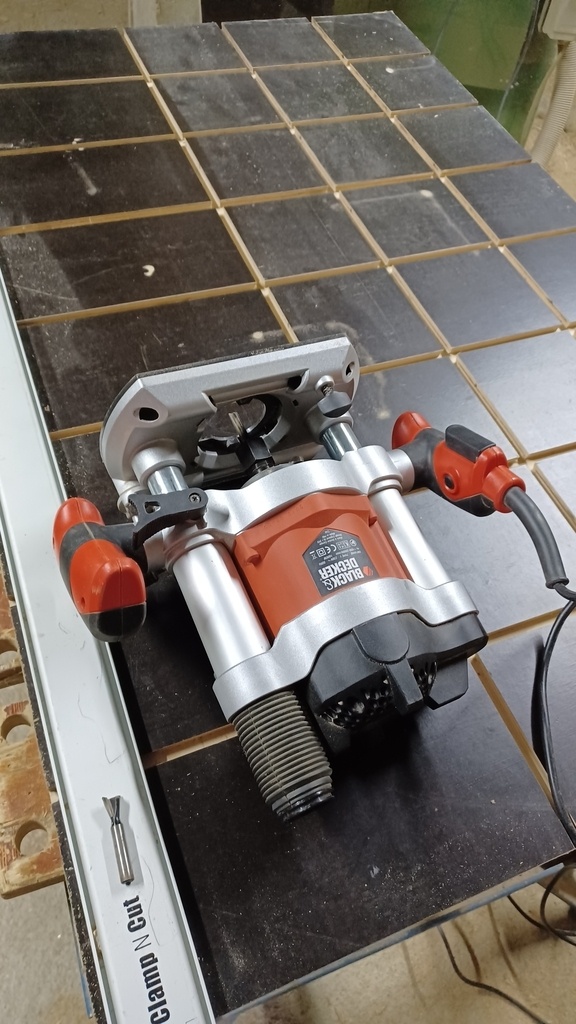

Le panneau est ensuite rainuré pour utiliser des serre-joints de rail de guidage. Un cadrillage de 150 x 150 mm est usiné à l'aide d'une fraise droite de 8mm de diamètre, et une fraise conique de 12.7 mm de large, avec un angle de 14°.

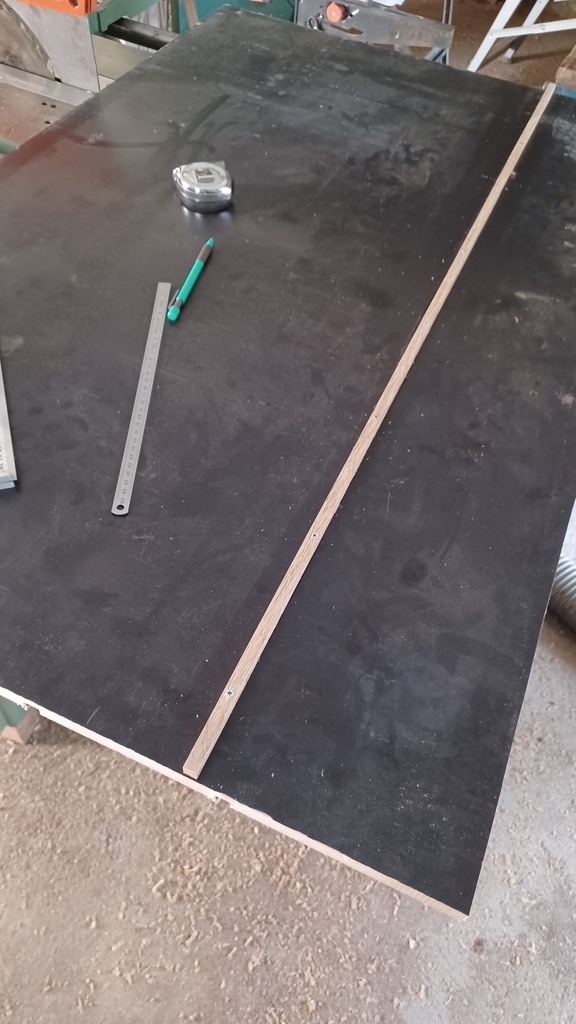

Le guidage est assuré par 2 tasseaux de 11mm de large et distant, l'un de l'autre de 450mm, la largeur du chariot.

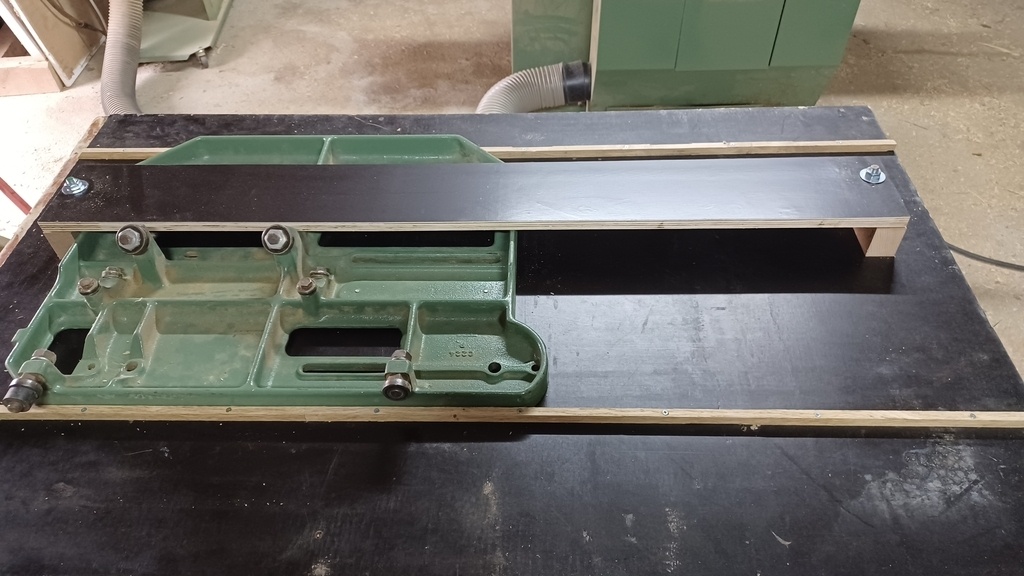

2 blocs de hêtre de part et d'autre du panneau servent de butée fin de course.
Ils soutiennent, aussi, une planche fixée par des boulons qui évite la basculement du nouveau chariot.

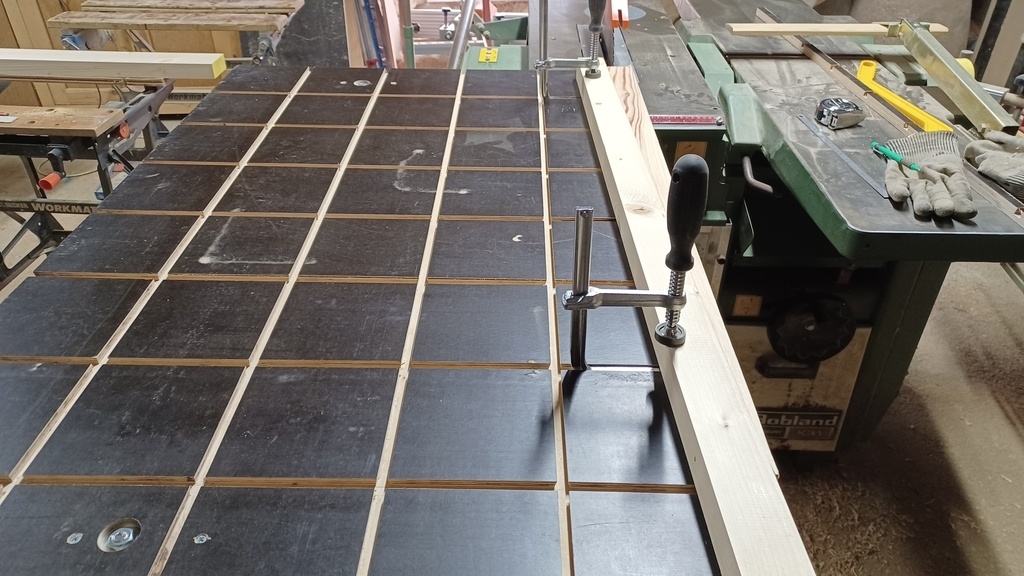

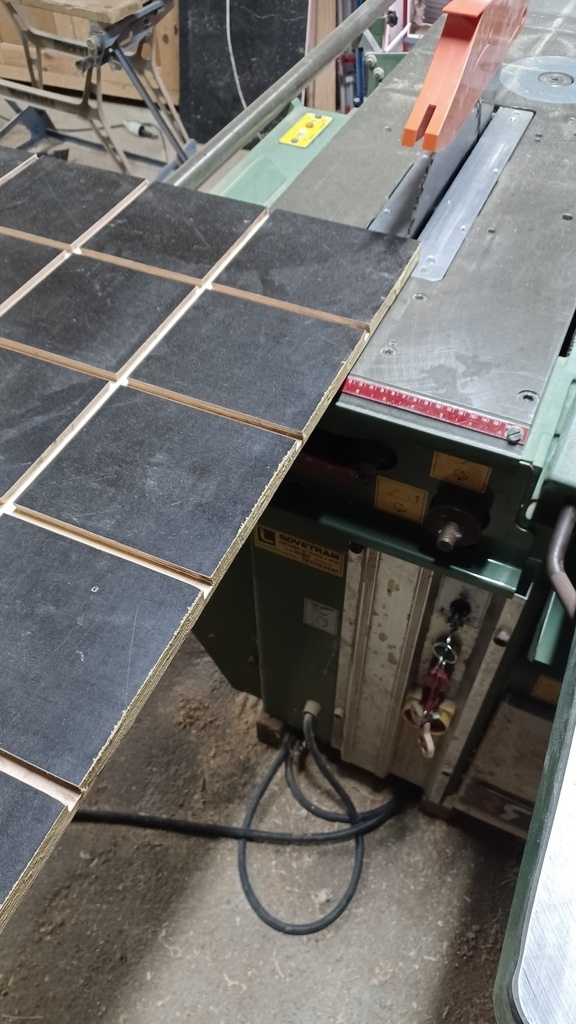

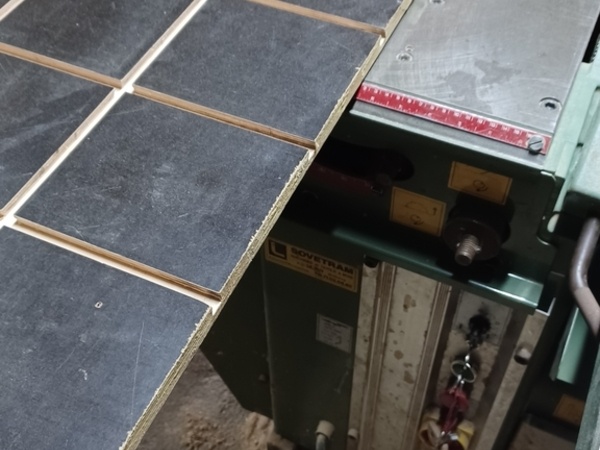

Le chariot fixée sur la machine, il est coupé, en raz de lame, à une largeur de 750 mm.
Je peux vous faire un premier retour d'expérience, suite à son utilisation.
- Les 750mm de largeur sont peut-être un peu excessifs. 500mm serait suffisant.
- Ce chariot a mis en évidence un mauvais réglage de la barre de guidage et je ne peux pas utiliser
toute la capacité de course. Elle est limitée à 1200 mm.
La prochaine étape sera donc d'imaginer et construire des gabarits pour le réglage de cette barre.
C'est quasiment impossible de la régler parfaitement parallèle à la table.
