Présentation

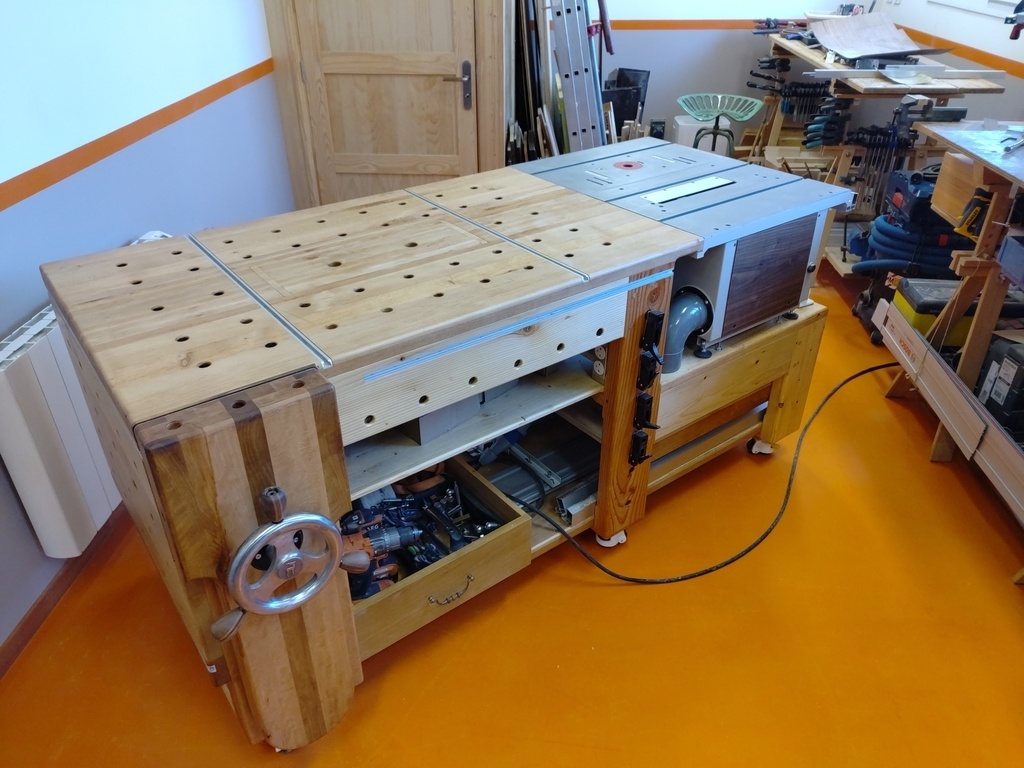

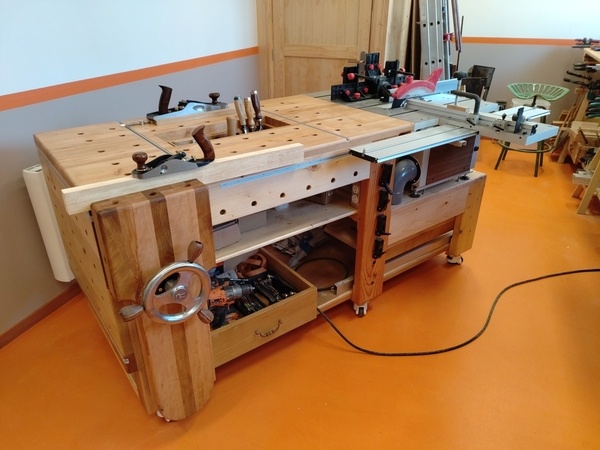

Après avoir passé plus de 3 ans à fabriquer mon atelier de A à Z. Il est enfin temps de faire d’aménagement intérieur. Et à tout roi tout honneur: l’établi.
Ce projet est en 3 parties: un établi mobile ; un établi fixe ; des étagères. Voici le cahier des charges que je me suis fixé pour l’établi mobile:
- Dimension : 2m × 80cm × h95cm
- On doit pouvoir travail des 4 côtés.
- Poser sur roulettes.
- Doit pouvoir se ranger sous l’établi fixe.
- Presse en bois du type BenchCrafted.
- Fixation par trous (comme MFT).
- Fixation par rail en complément.
- Un plateau vertical pour le travail sur la tranche.
- Les plateaux doivent être démontables pour les remplacer si trop abimé.
- Une scie sous‑table (mon établi est pas assez grand pour mettre une vrai scie à format).
- Une défonceuse sous‑table.
- Un meuble pour la défonceuse sous table (rangement des fraises etc).
- Une niche pour mettre les outils.
- Prises des deux côtés pour l’électroportatif.
- Des étagères pour le rangement des outils et autres.
- Branchement à l’aspiration générale
- Plan de travail en hêtre.
- Bois de charpente pour la structure (récupération des restes de la charpente de mon atelier)
- Utiliser au maximum le bois en stock que j’ai récupéré.
De l’Ébauche au Dessin 3D
Tout à commencer par rêver, des tas de vidéos Youtube, et des dessins crayonnés.
Puis je suis passé au dessin 3D sur Freecad. Il y a eu pas mal d’aller‑retours.
Au début, je voulais que l’établi soit réglable en hauteur. Mais j’ai abandonné l’idée car trop compliqué.
J’ai passé pas mal de temps à modifier les sections en fonction de ce que j’avais en stock. Et il y a eu aussi du temps sur l’adaptation des dimensions en fonction du choix des machines outils .
Voir le plan 3D ici.
Fabrication
Comme toujours, grosse séance de rabot‑dégau. Puis la taille des pièces. J’ai fait toute la structure en tenon/mortaise, chevillé et collé. (Si j’avais pu, j’aurais mis des bretelles…
)
La Presse Frontale
Je suis parti sur une copie chinoise de la BenchCrafted, T. Deer
Quasi identique et moins chère. (Enfin… Attention au coût de transport.)
Il n’y a pas l’option « patte de fixation » contrairement à BenchCrafted, juste la tige simple. Cette tige est pas si simple à mettre, j’ai galéré sur le centrage. Mais au final, elle marche bien.
J’ai mis du cuir sur toute la surface comme ça je peux orienter le bout de bois dans tous les sens sans me soucier. Mais j’ai du cuir que sur une seule face, je pense que c’est suffisant pour l’antidérapage.
La Scie Sous-table
Je suis parti sur le modèle TK250RN de chez Bernardo.
Séduit par la table en grosse fonte et le plateau coulissant. Sa forme bien rectangulaire à faciliter l’intégration dans la l’établi.
J’ai fait quelques modifications: j’ai enlevé les carters de protection latéral pour gagner de la place et j’en ai fabriquer un plus fin ; ajout d’une flasque «Stop» sur l’interrupteur de mise en marche ; et j’ai inséré un retour d’angle pour la manivelle de réglage de l’angle (fait avec un vieux retour d’angle de perceuse).
Ensuite, il y a des pieds pour ajuster le parallélisme avec d’établi et d’autres pieds pour fixé la position.
Dessous, j’ai fait une étagère pour ranger les accessoires.
La Niche à Outils
Non mon chat, c’est pas une litière. C’est pour avoir les outils à disposition.
Cette niche est située au milieu pour que l’accessibilité soit la même quelque soit le côté où on travail.
Si dans certain cas, elle devient encombrante je peux la refermé avec un couvercle.
Il y a aussi une petite « barquette » qui peut translater pour les petits outils.
Je ne l’avais pas prévu quand j’ai commencé le projet. Je l’ai rajouté en cours de route. Heureusement, je n’avais pas encore collé la structure.
La Défonceuse Sous-table
Je suis parti sur le modèle TRA001 de chez Triton.
Séduit par le fait qu’elle est nativement pensé par être mise sous table. De plus, elle a bonne réputation sur le web.
J’ai associé à cette défonceuse un meuble. Au début j’ai pensé tout faire entièrement, mais je suis tombé sur cette table en fonte dont la taille est quasiment parfaite pour aller avec la scie sous‑table. Le modèle JRT2 de chez Jet.
Par contre, j’ai pas utilisé les pieds d’origine et j’ai fait un meuble pour aller avec. Deux petites portes pour accéder à tout, et un tiroir pour ranger les fraises. Les portes sont en contreplaqué et je me suis fendu d’un plaquage en noyer. (La même feuille que j’ai utilisé pour faire mon clavier.) Pour les poignées, un simple trou pour que rien dépasse.
Je suis toutefois un peu déçu par la table de Jet car elle n’ai pas parfaitement rectifié.
Pour l’attache du meuble, même système que la scie sous‑table.
Les accessoires fournis par Jet sont en plastique et font un peu toc. Je pense que m’en referai d’autres plus tard.
Futures Accessoires à Prévoir
Pour aller avec cette établi, je prévois de me faire : un chariot de coupe ; une planche à recaler ; des accessoires pour la défonceuse; et des poussoirs plus sympas ; des supports pour faire de coupe à la scie plongeante sans abimer le plateau.
Bref, j’ai fait un établi.
Publications associées
Licence
Discussions
Good job, quelle maîtrise !je veux le même ;)
Merci.
Par contre, je le vends pas…
Il en rêvait, il l'a fait !
Bravo. Ça m'a l'air parfaitement fonctionnel.
Merci pour ce post détaillé
Merci
Oui tout fonctionne. Je suis content.
La classe ! J’adore... tout est pensé dans les moindres détails.
Merci
C’est l’avantage d’y travailler que le week‑end, les idées ont le temps de maturer.
Beau travail, un projet murement réfléchi
Merci pour le partage!
Merci
Ah oui, quand même ! Impressionnant...
Merci
Super fonctionnel et en plus joli. Du beau qui chaque fois que tu travailles dessus te fait plaisir....Bien joué!!!!
Se faire plaisir. C’est le plus important en effet.
Super projet
Est ce que tu es satisfait de cette scie?
Merci
Globalement oui. Mais elle est pas parfaite. Bernardo m’avait mieux habitué avec ma rabot‑dégau FS310PS.
Le mécanisme interne est plutôt à l’ancienne. Il y a du jeu. Il faut toujours contrôler les réglages avant de commencer. Certains angles ne sont pas accessibles si la lame n’est pas assez sortie. L’aspiration pas top, l’aspirateur par le haut de la lame serre à rien. En même temps, c’est toujours compliqué avec ce genre de machine à moins d’y mettre vraiment le prix.
Le plateau coulissant est un peu chiant à régler à l’installation. Mais après ça marche bien. Bon, c’est sûr que ça vaut pas une scie à format, mais ça fait le taf. J’ai fait tout mes tenons avec.
Mais, elle est fiable et robuste. C’est l’essentiel.
Bonsoir.
.
.
.
Beau projet mené à ton terme avec brio ; BRAVO
Il y a moultes versions d'établis et celle-ci sort de ce que l'on a l’habitude de voir.
L'important est qu'il corresponde à vos besoins et que vous preniez un réel plaisir à y bosser dessus. Ce qui est le cas, apparemment
Les 2 rabots Veritas sont chouettes
Je ne pense pas avoir inventé quoi que ce soit. C’est juste un amalgame de plusieurs choses à ma sauce.
Veritas. Je plébiscite ! C’est cher, mais la qualité est impeccable. Ils m’ont rien donné pour le dire.
Punaise, c'est tellement beau qu'on presque pas envie de s'en servir et de l'abîmer ^^"
Haha.
On me dit souvent cela.
Mais non, il ne faut pas avoir peur de l’abîmer sinon on fait rien.
Ça se voit pas dans les photos, mais il est déjà abîmé.
De toute façon, j’ai prévu que les plateaux soit démontables si c’est vraiment trop abîmer.
Franchement, il est top ! La scie aussi m'a fait de l'oeil à une epoque. Content de voir que tu en es satisfait
Merci
Génial !!!
Bonjour ! Super boulot, Bravo !!!
Une petite question : Les roulettes te donnent-elles satisfaction ?
Est ce que tu pourrais donner les références, stp
Merci
Top en tout cas.
Merci
Acheter sur Amazon ici.
Plutôt satisfait oui. L’avantage c’est qu’on peut fixer la position en évitant d’être bancal car les roulettes se transforme en pied à hauteur variable.
Le mécanisme se fait par une petite manette à cliquer. Il faut se baisser pour l’atteindre. mais il y a aussi un trou dans la manette, on doit pouvoir y glisser un outil pour y accéder sans se baisser. À tester.
Pour la robustesse, c’est un peu trop tôt pour le dire. Mais pour l’instant ça m’a l’air pas mal.
Ok merci de l'info
Bonjour, cela me laisse rêveur. Bravo pour cette conception et cette belle réalisation.
Sam
Merci
OK, à ton tour de réaliser tes rêves
Bonjour ! impressionné par cet etabli "combiné" ! Bravo !
J'ai exactement la même problématique que vous avec une petite surface d'atelier (# 5,5m²!) et étroit. Je comptais me lancer sur un établi de même facture avec scie sous table en bout. Mes elements de base sont un établi Holzmann 1500mm et une scie sous table Evolution Rage-5S. Je vais revoir mon projet pour y adapter la toupie JRT2. Les guide sont-ils facilement démontables ?
Encore Bravo pour votre réalisation. Je reviendrais vers vous si questions.
Merci
Oui, les guides sont démontables facilement.
C’est un système de vis à tête ronde et molette qui rentre dans une fente par le haut. Il y a une deuxième fente où on peut pas rentrer le même type de vis. Je suis pas sûr de comprendre l’intérêt.
Pas de problème pour les questions.
Après comme je disais plus haut. Ce guide en plastique est pas génial. Trop flexible. Je pense en refaire un autre plus tard.
tout simplement superbe. belle conception et belle réalisation
Merci
Les roulettes sont escamotables ? Parce que sinon ça ne bouge pas trop quand elles y sont ?
En faite les roulettes sont fixes et c’est un pied qui translate jusqu’à dépasser la roulette. Voir le lien amazone dans le commentaire au‑dessus.
Franchement ! Chapeau ! Tous les superlatifs étant déjà utilisés, je dis juste "Bravo". Comme dit plus haut, on a presque envie de juste le regarder et de ne pas l'abimer.
Héhé.
Non, il faut jouer avec ses jouets sans avoir peur de les cassés. Sinon, c’est juste de la collection. Un autre délire.
Dans le sud on dit espanté... eh bien voilà je suis espanté par le boulot, le résultat... Bravo !
Ça me plaisir que ce travail soit reconnu.
Je crois que ça m’a pris l’équivalent d’environ 25 ou 30 weekends.
Impressionnant. Une qualité de réalisation au service d'une conception très aboutie... Nous devons être nombreux à être envieux. Il serait intéressant d'avoir une idée du coût (hors machines...) et, par la suite, d'avoir vos remarques sur ce qu'il conviendrait de changer car, à première vue, tout est génial...Bravo
Franchement, j’ai pas compté le budget exact. Quand on aime on ne compte pas, comme on dit.
Bon, on va pas se mentir y a quelques ronds. Chacun fait selon c’est moyen.
Belle réalisation , l'atelier a l'air trés propre . merci d'avoir partager ce beau projet!
Haha. J’ai passé un bon coup de balaie avant les photos. Mais y avait besoin. Ça faisait des semaines que je ne rangeais plus.
Quand on a un petit atelier le rangement, c’est le nerf de la guerre. C’est d’ailleurs l’un des prochain projet.
Bravo cet établi est magnifique ! Presque aussi beau que le chat
Héhé. Loupiote, c’est la plus belle des chatounes.
EXCELLENT travail !!!!! Je vous envie (ce qui est une première pour moi) vous avez réalisé un superbe et fonctionnel établi. Très bien pensé, réalisé avec de jolies pièces, je me répète mais absolument EXCELLEEENNNNNTTTTTTTTTT
Merci
..combien de temps vous faudra-t-il pour qu'il soit ferme ? Je pense que ces rôles ne conviennent pas.
???
