Arnault

L'escalier de Philippe

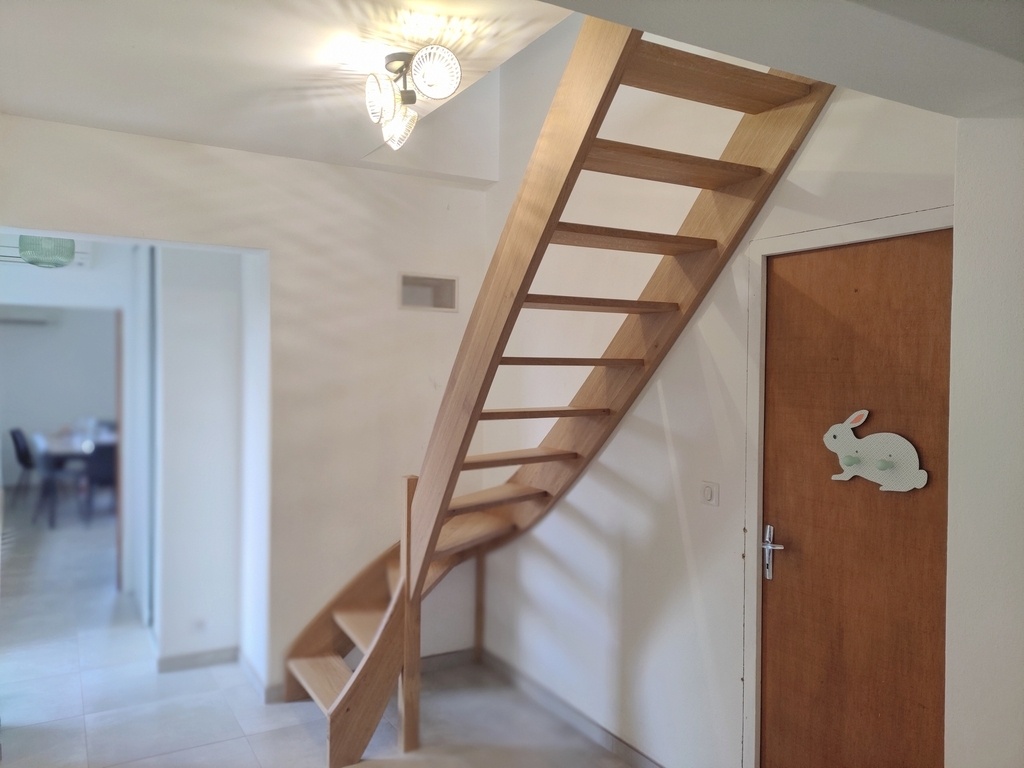

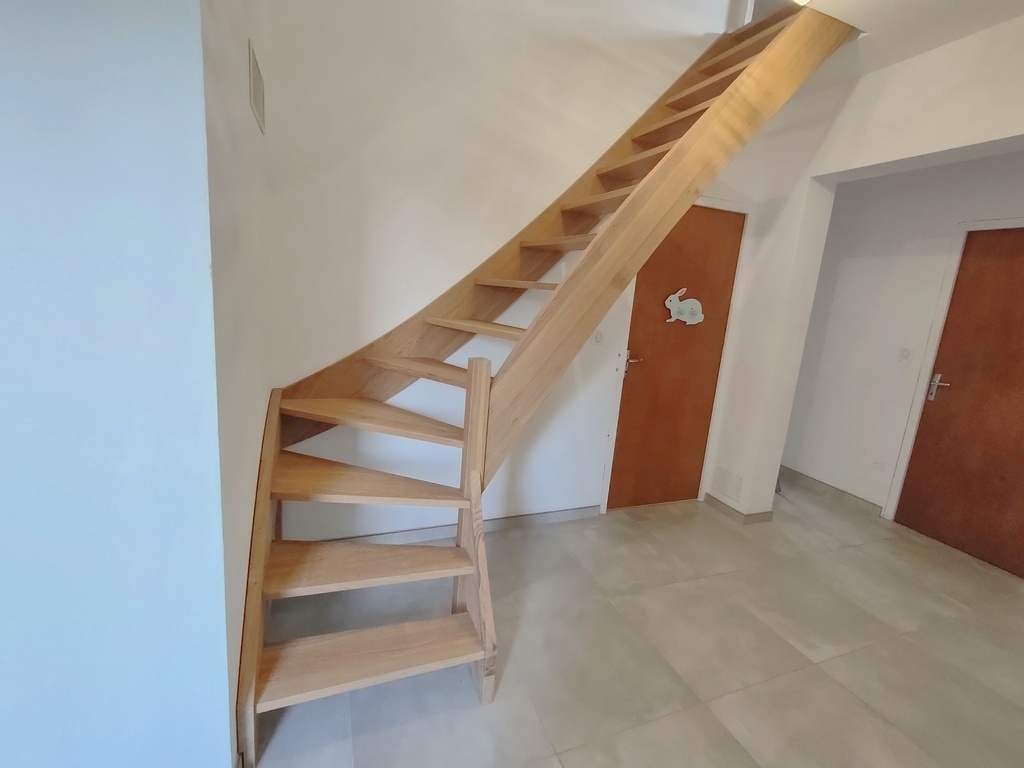

Réalisation de mon premier escalier 14 marches en chêne 1/4 tournant de 77cm de large.
Plan réalisé sur SketchUp que je peux partager si ça intéresse.

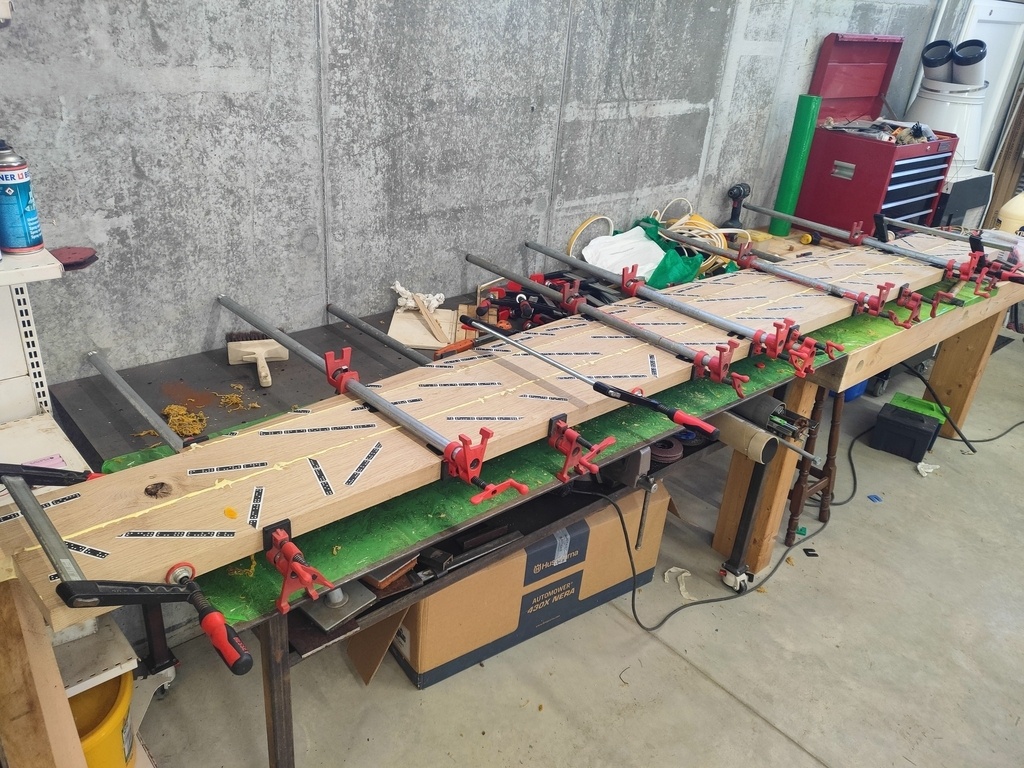

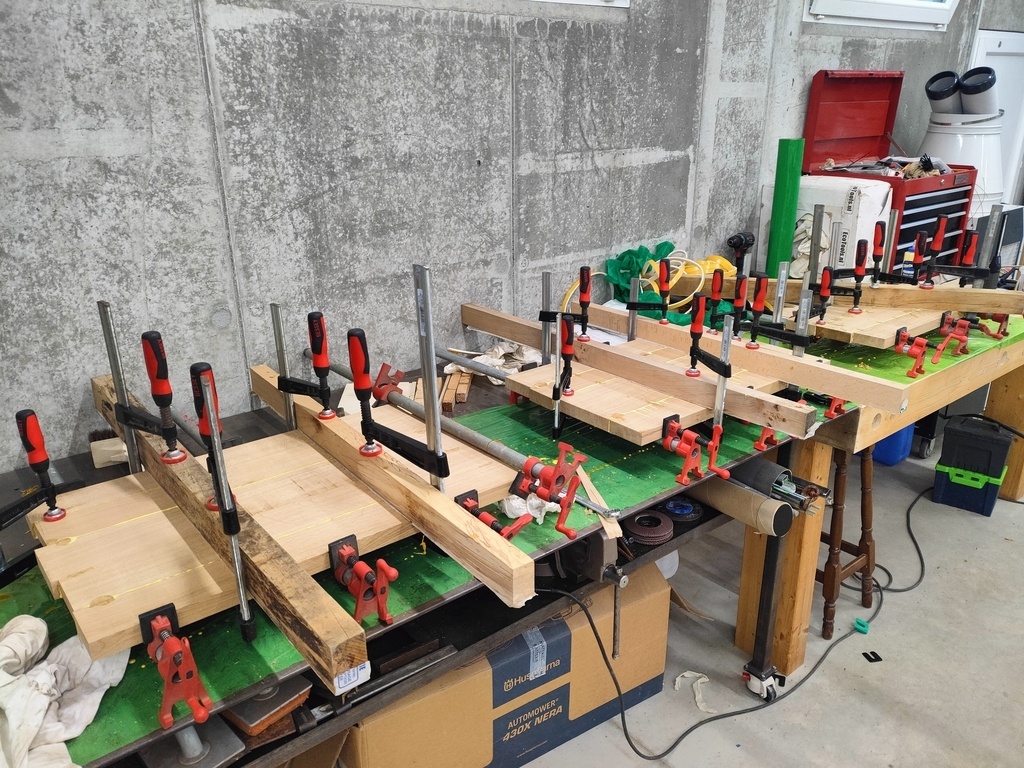

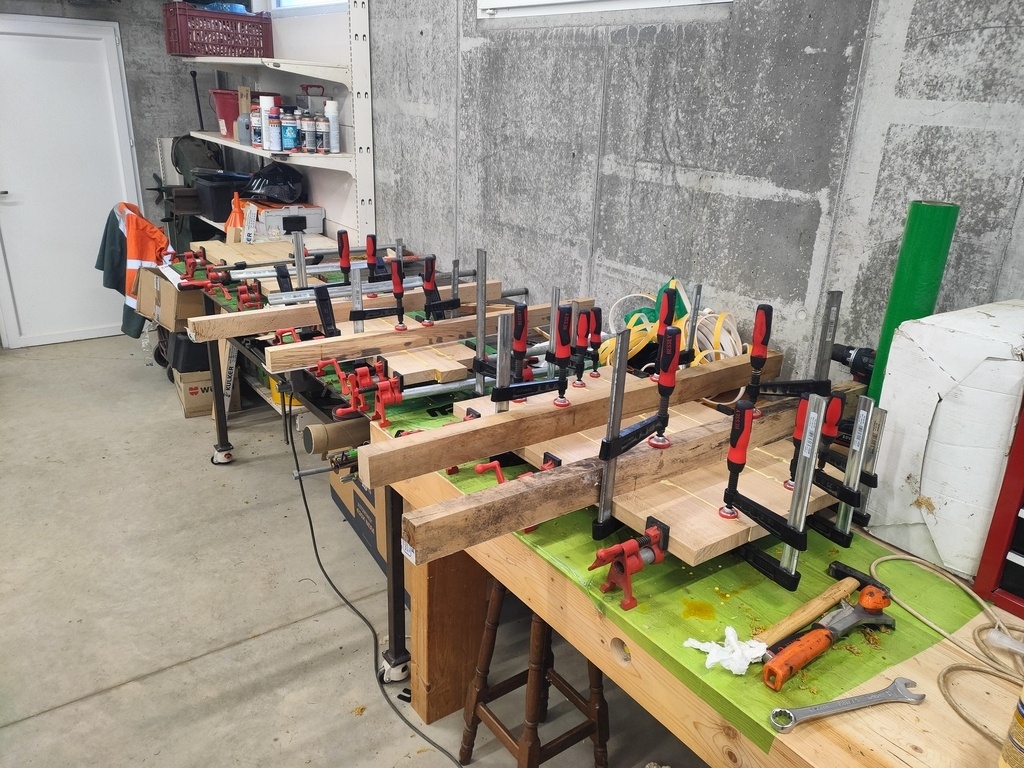

Corroyage, collage des marches et des limons.

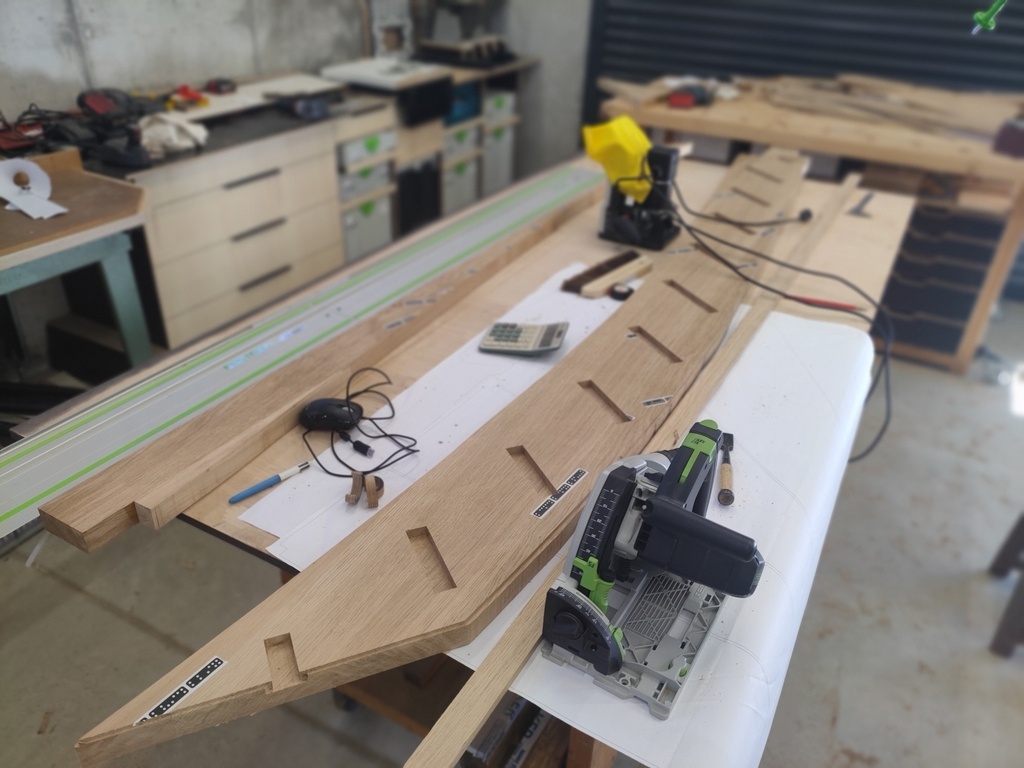

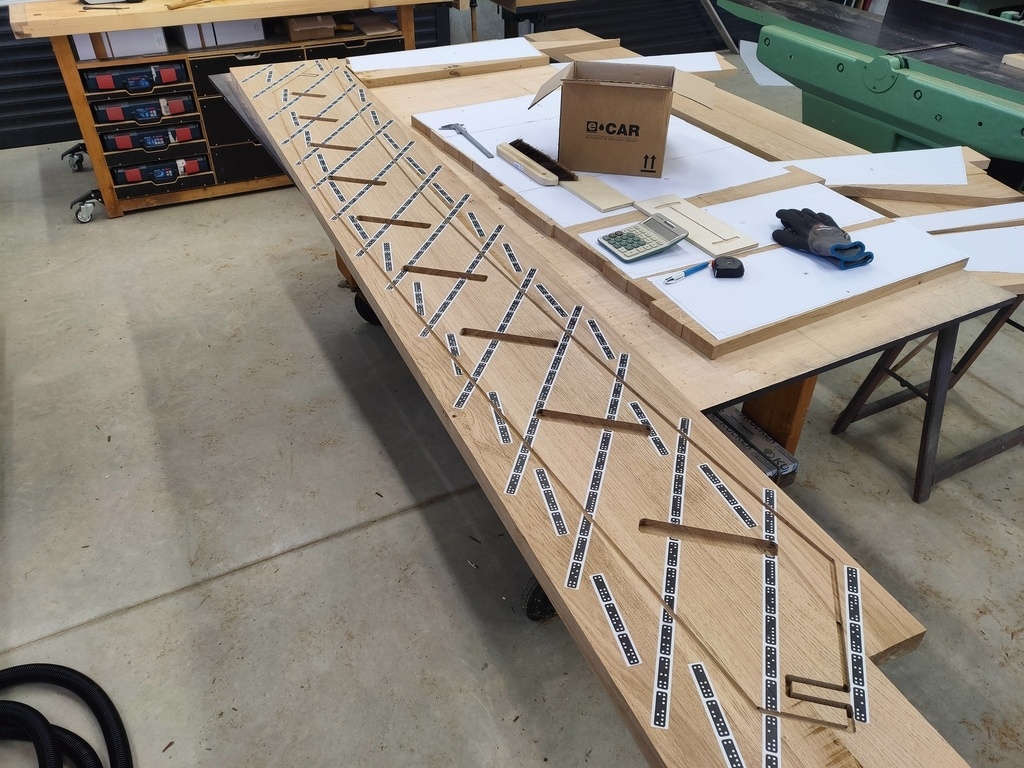

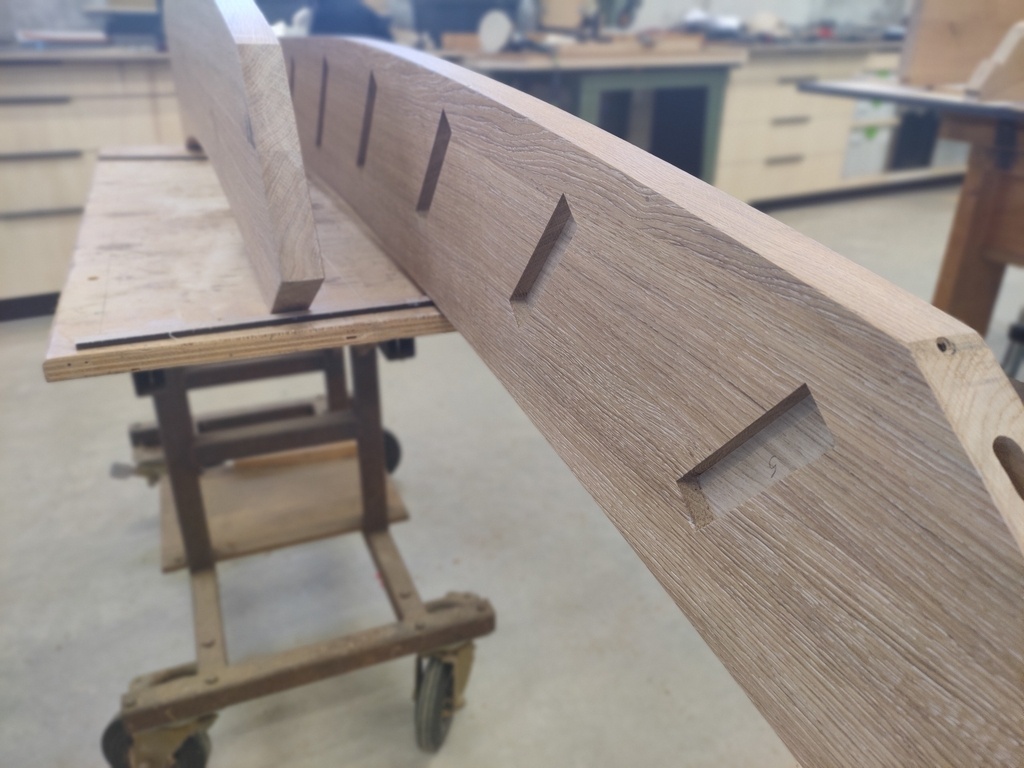

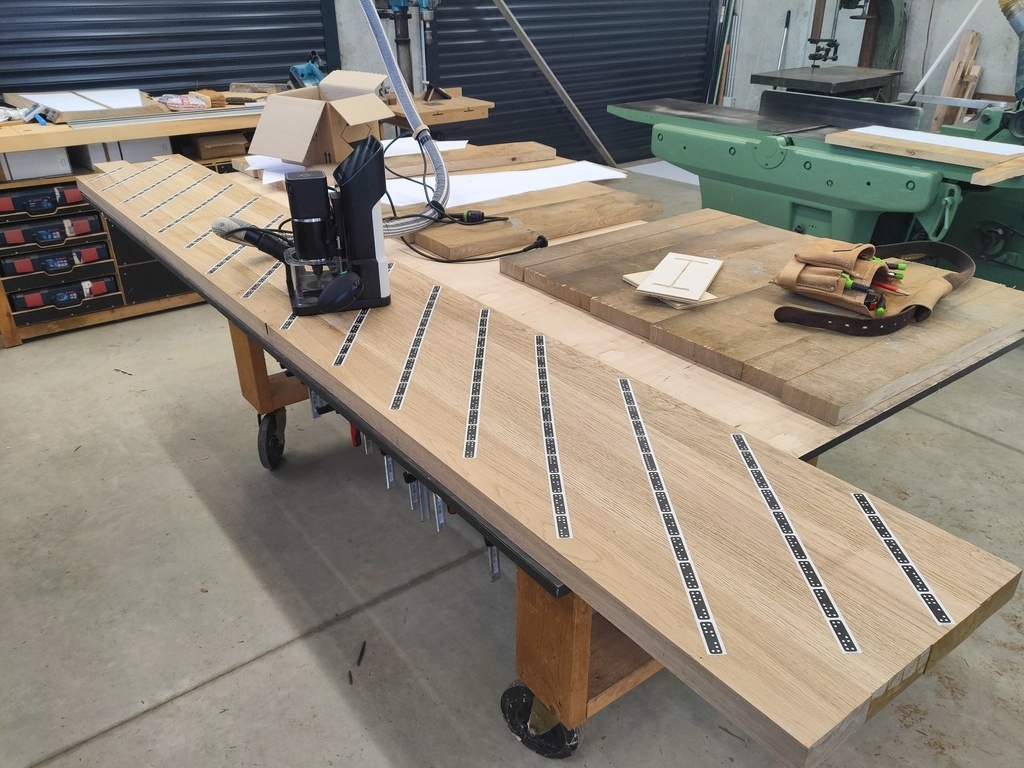

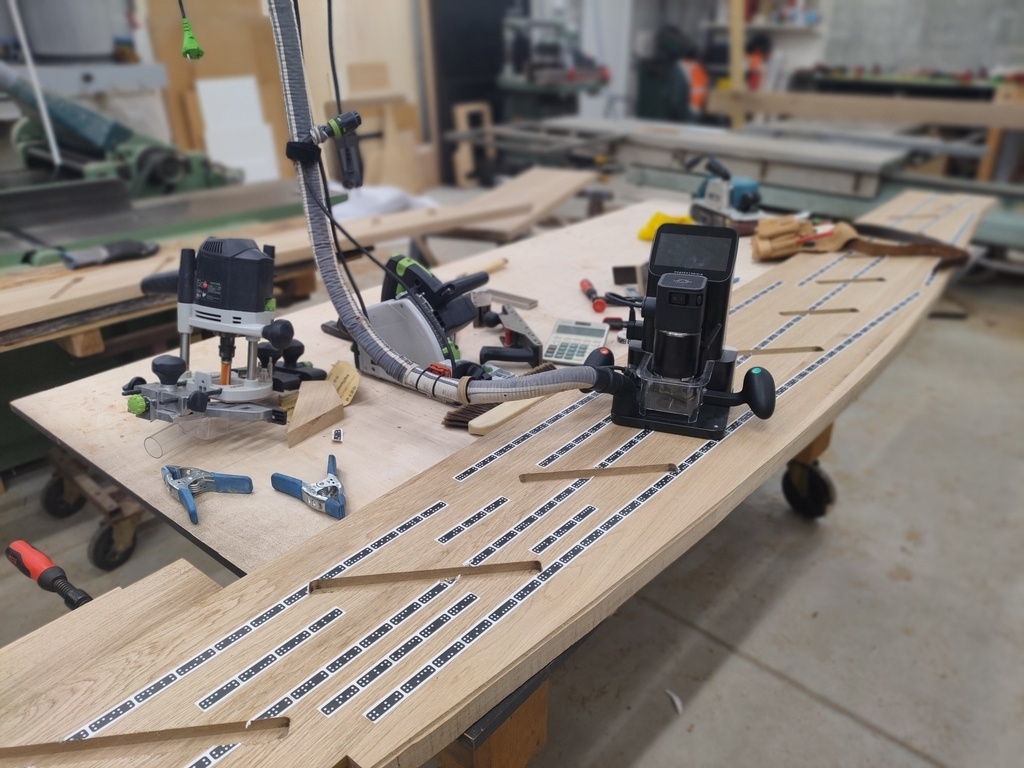

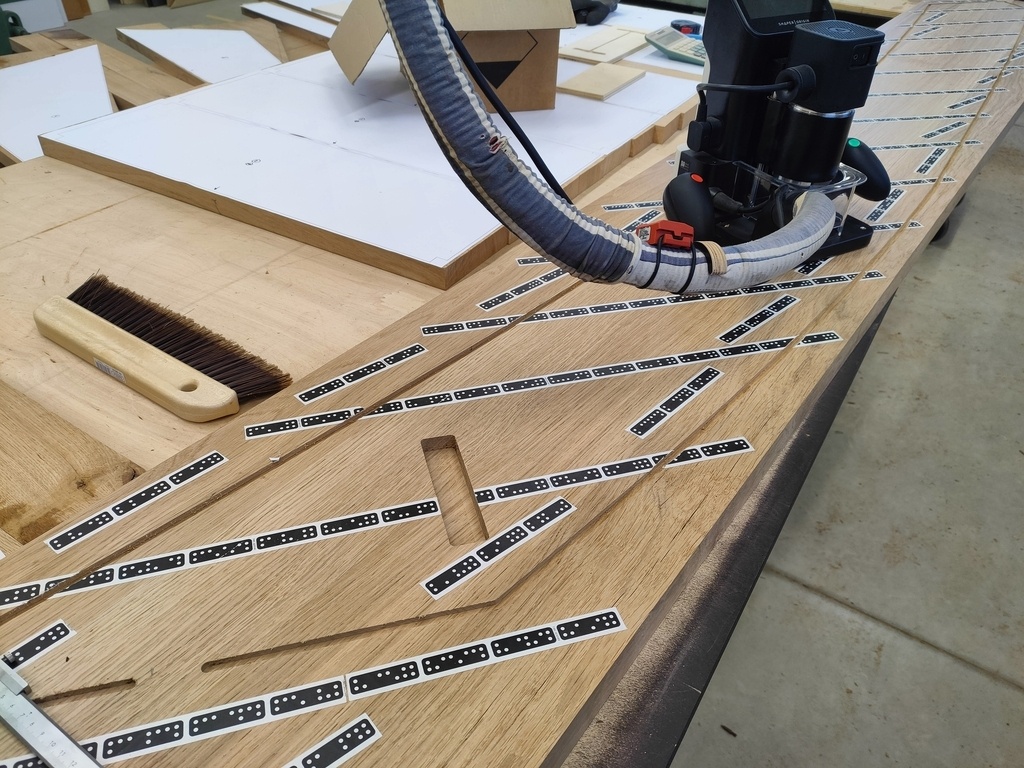

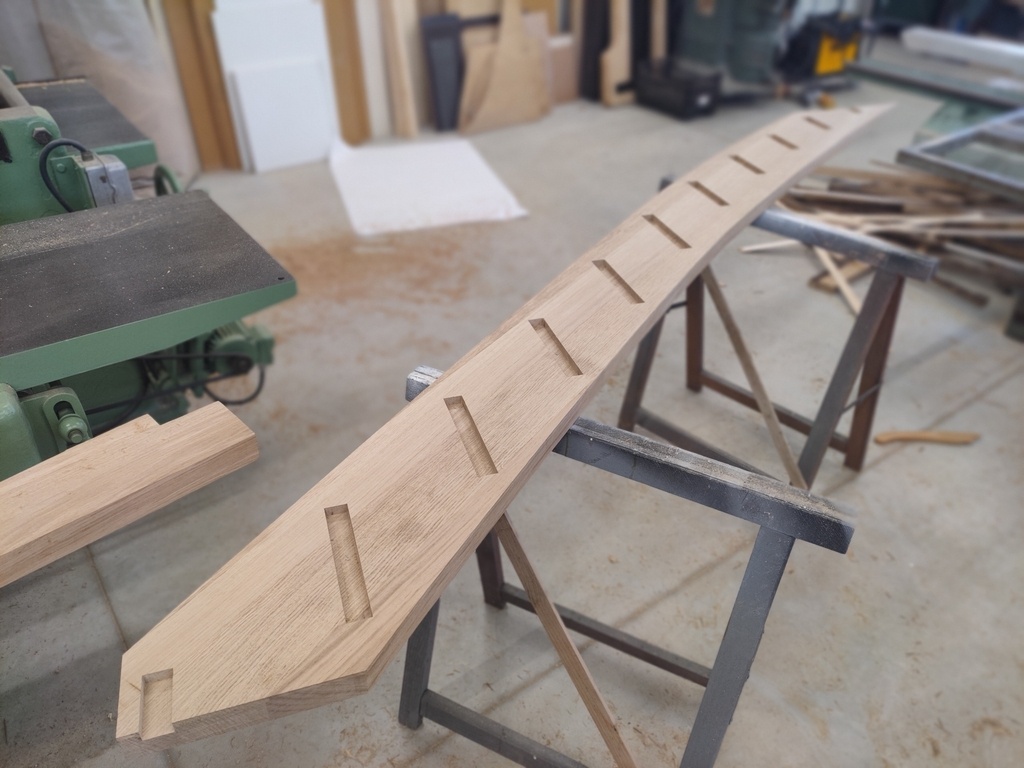

Fraisage des entailles dans les limons et fraisage du contour des limons sur 5mm avec la ShaperOrigin.

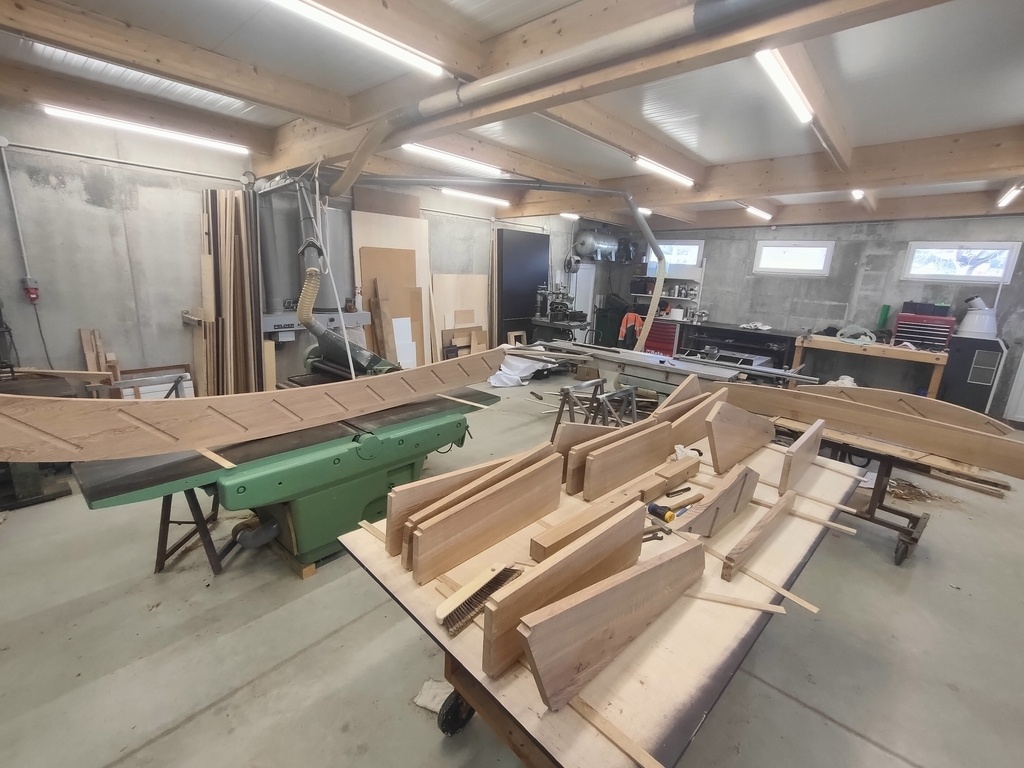

Découpe des limons avec la scie à ruban suivant la rainure puis fraise à copier.

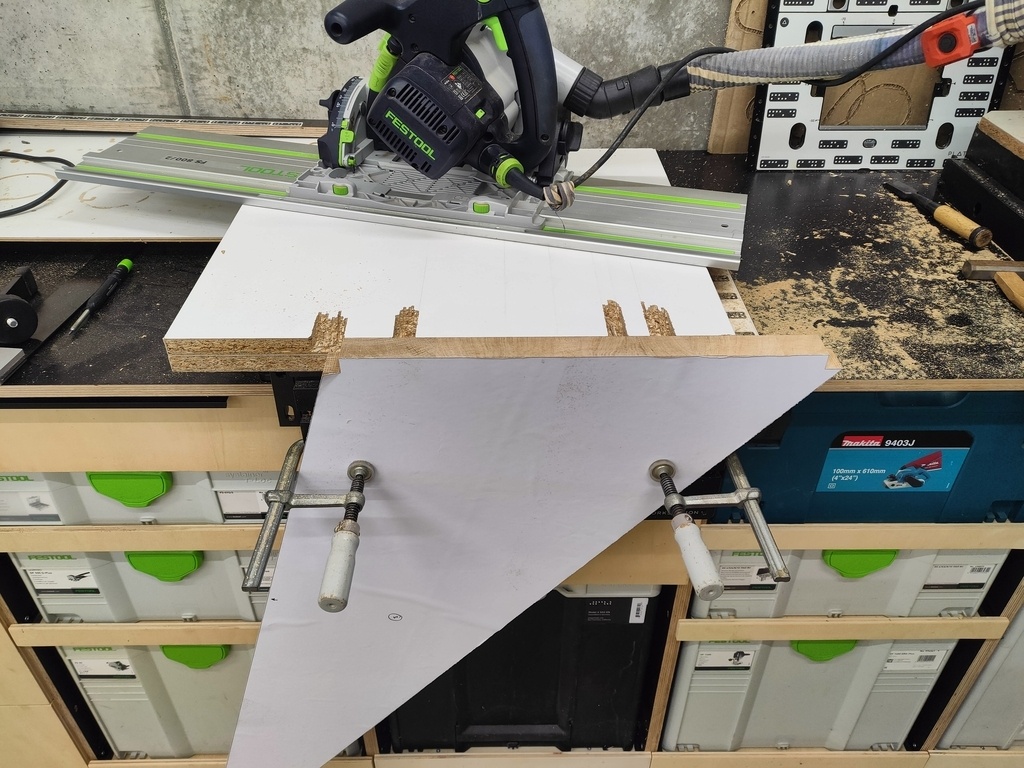

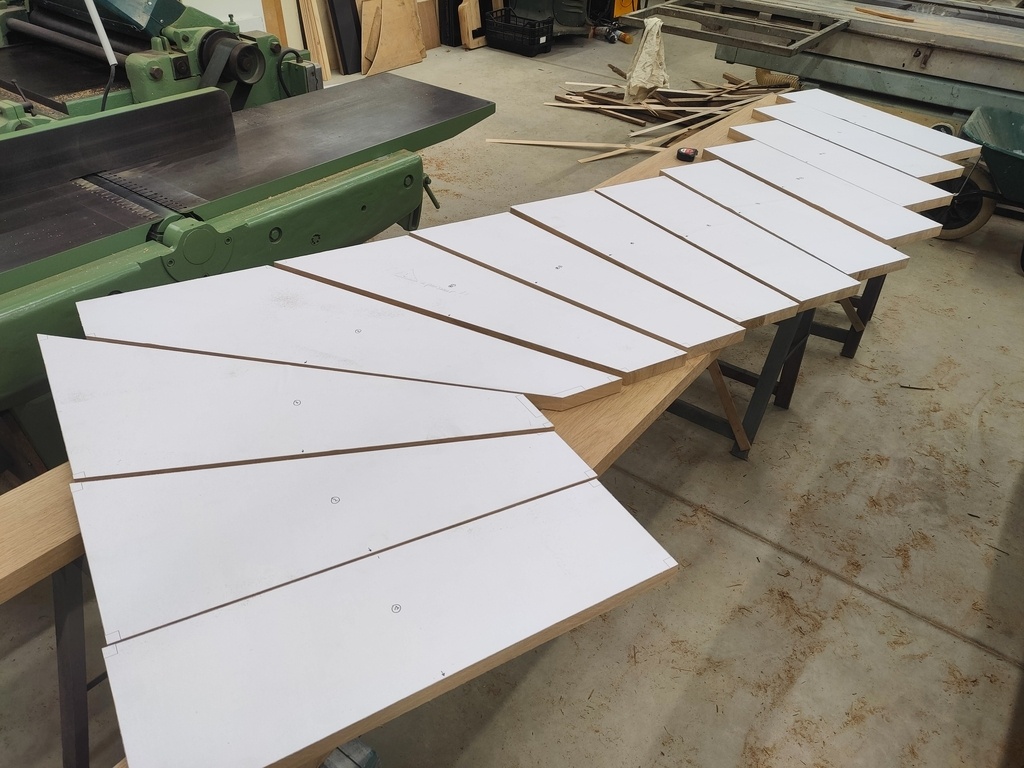

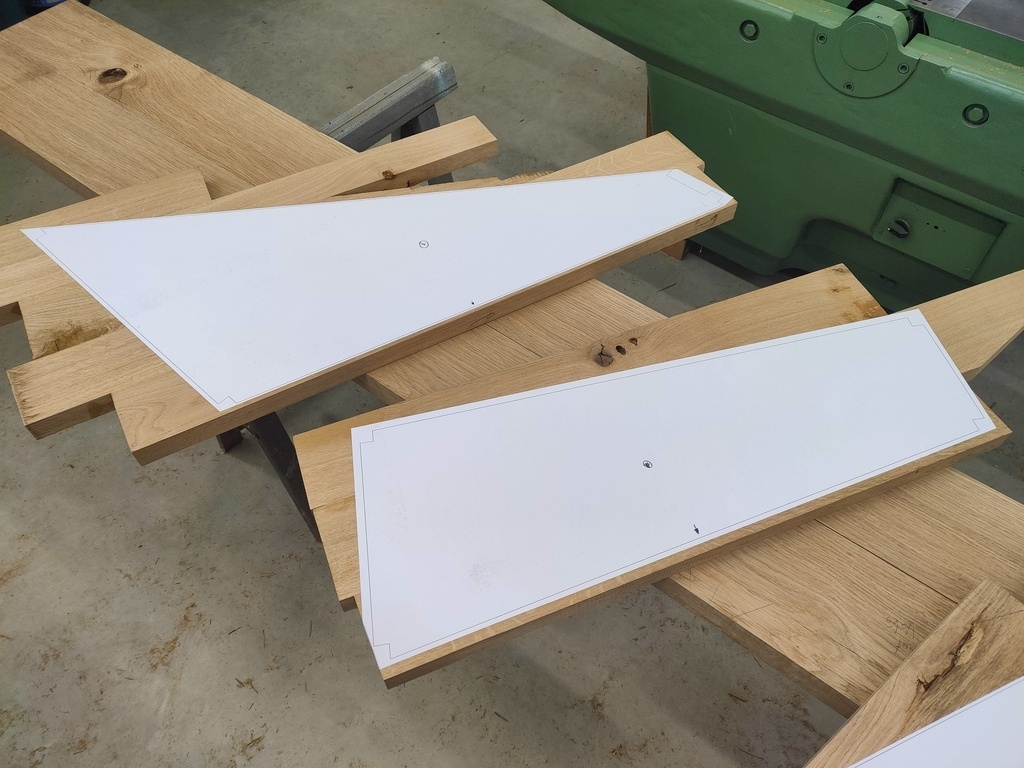

Découpe des marches suivant les plans à l'échelle avec la scie circulaire.

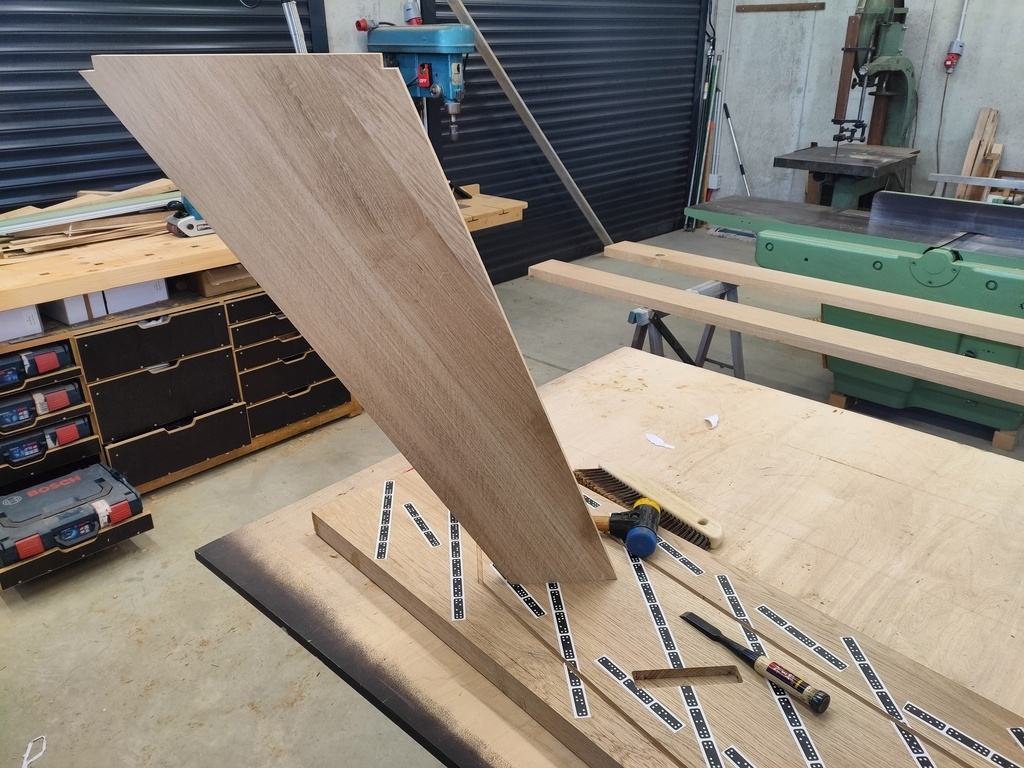

Épaulements aux marches à la scie circulaire.

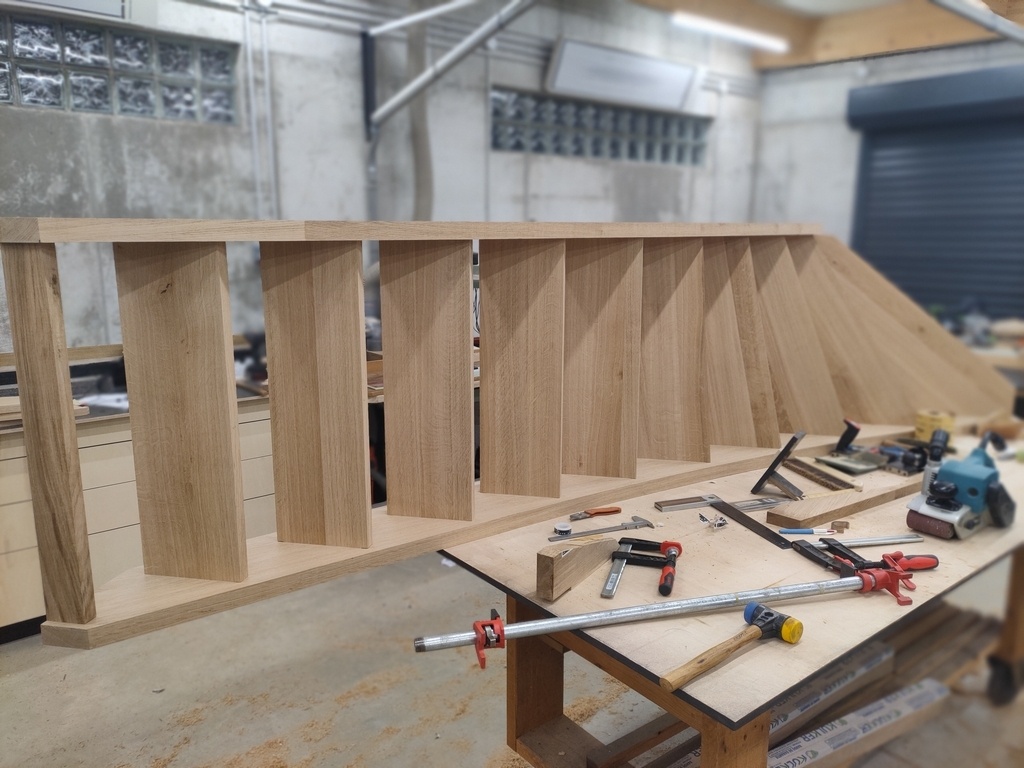

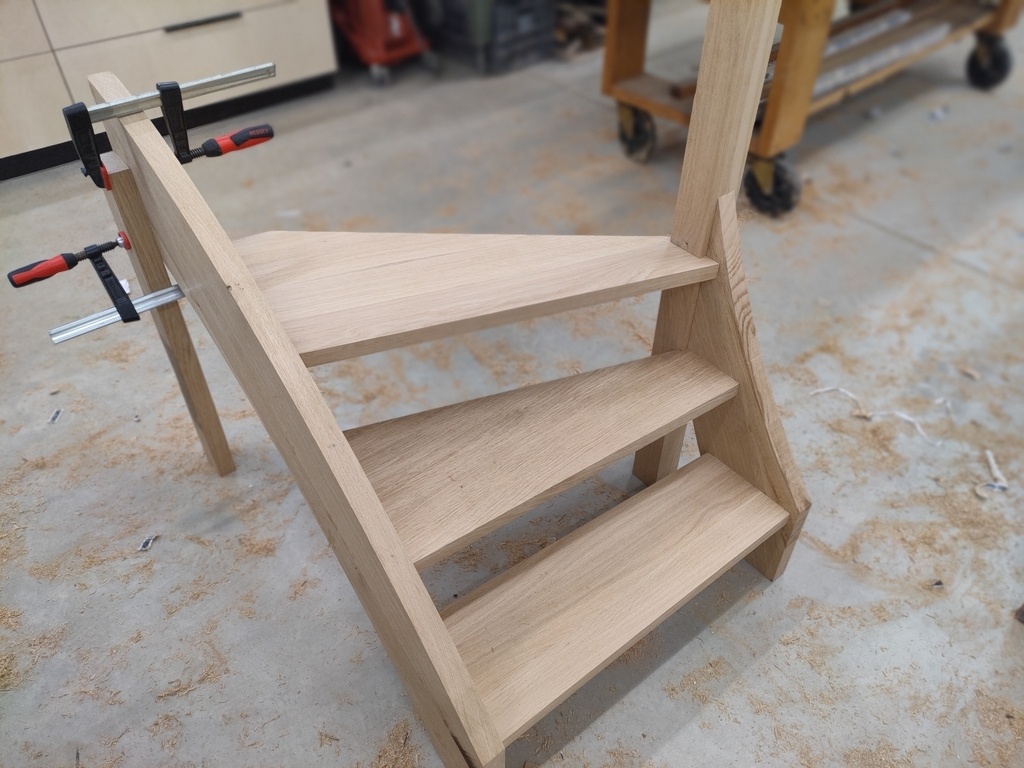

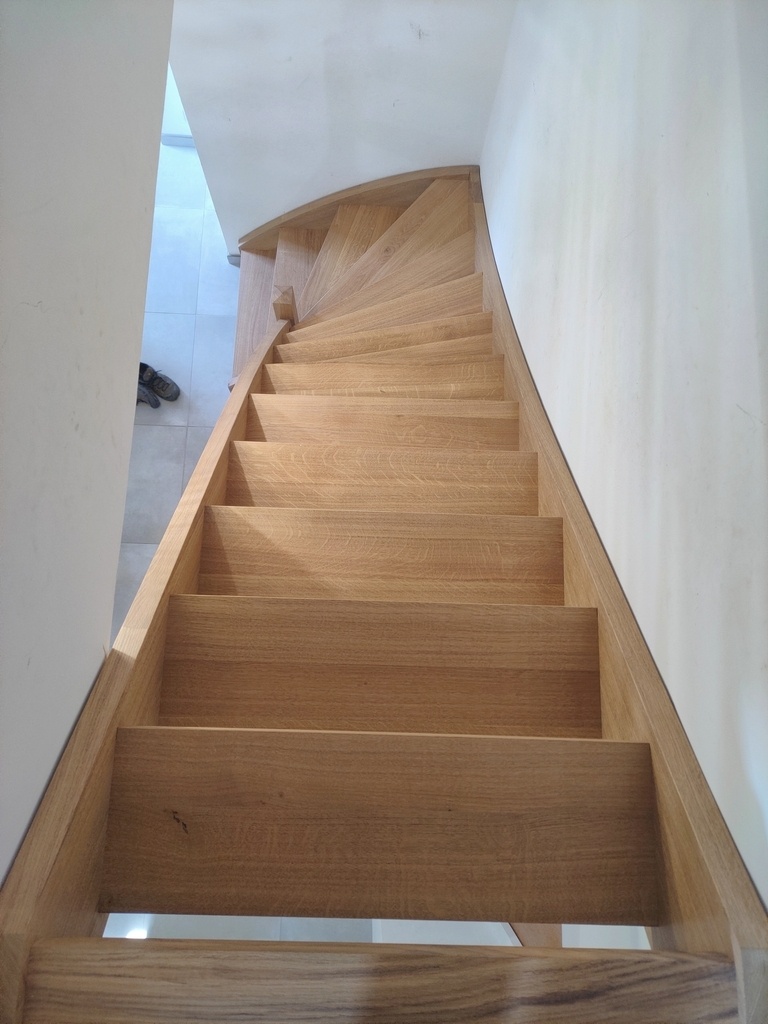

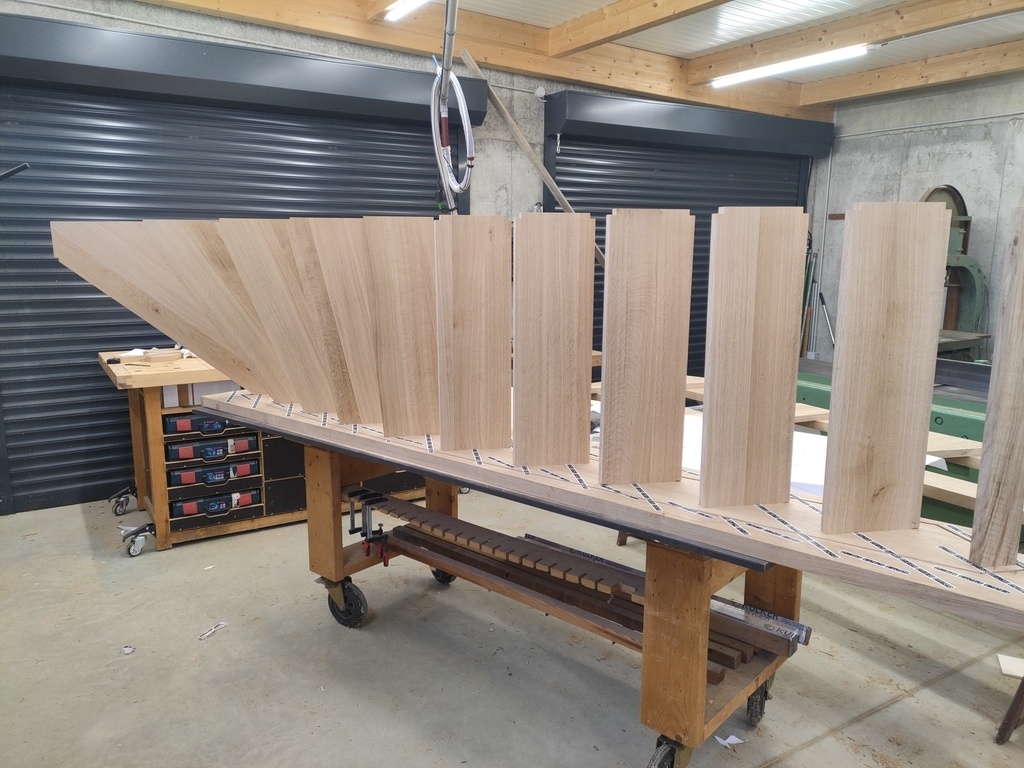

Assemblage

Mis à jour

Discussions

Arnault  a publié la création "L'escalier de Philippe".
il y a 1 mois
stefchrys
( Modifié )

super beau, je vois que tu a les marches tracée sur papier tu es passé par un imprimeur?

Arnault

Merci,

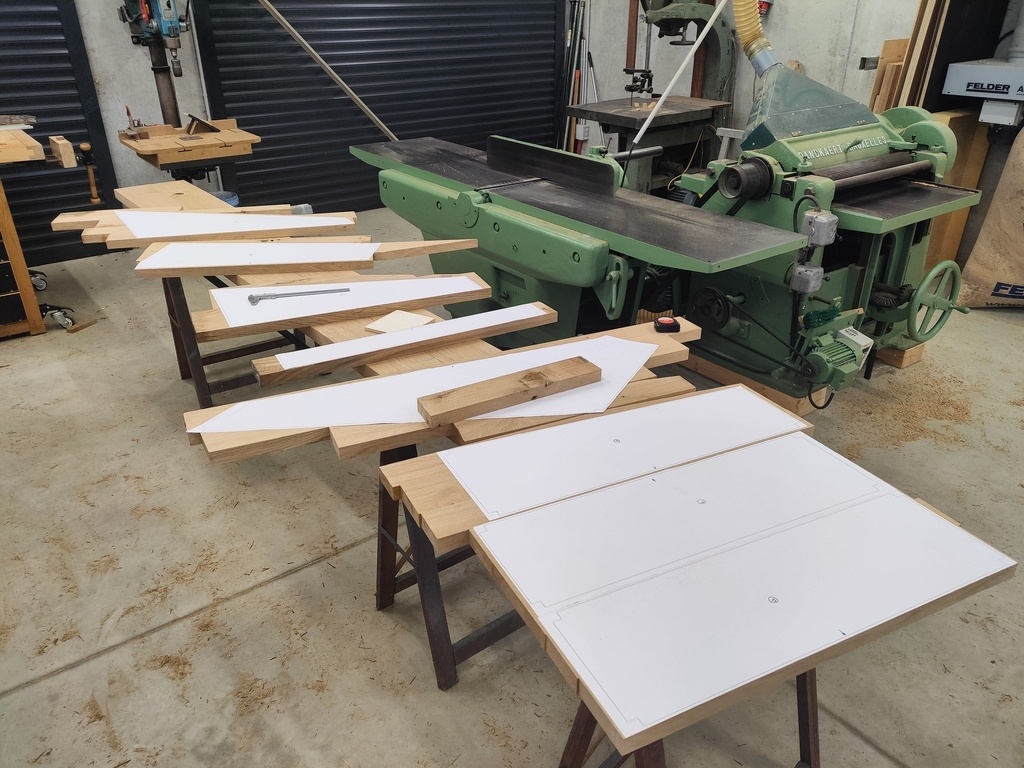

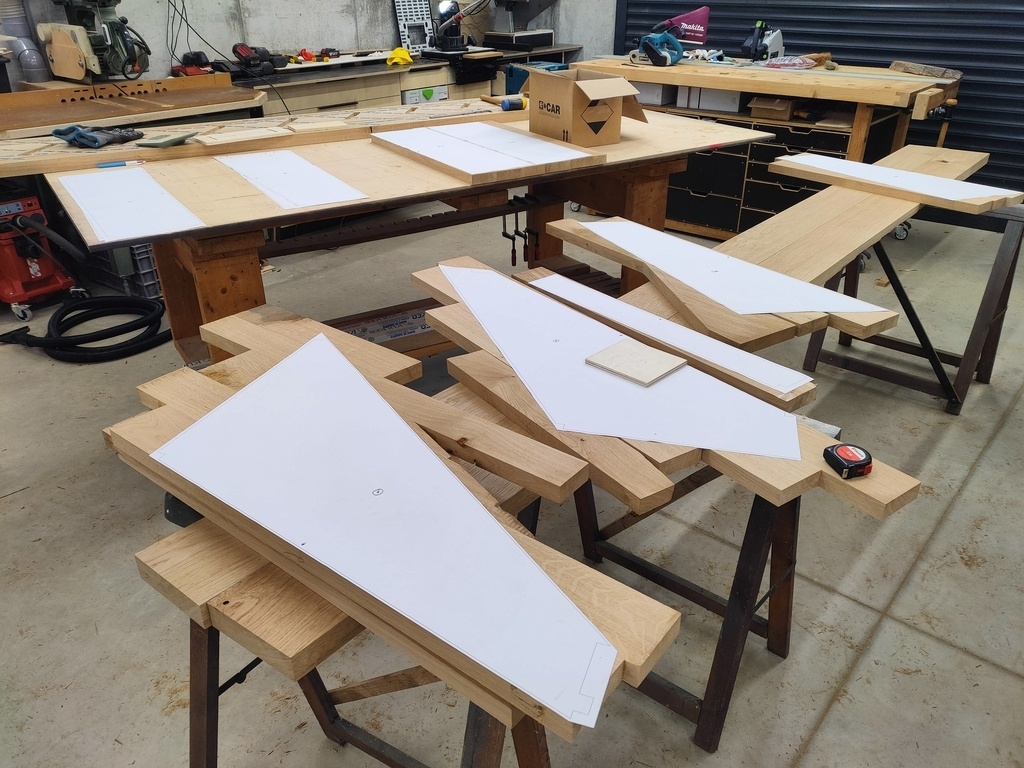

Oui, les marches sont imprimées a l'échelle, découpées puis collées.

stefchrys

Arnault je cherche un imprimeur qui fait cela (fichier DXF) , ton imprimeur utilisait des PDF ou du DXF?

Arnault

Impressionplan.fr
Le problème c'est qu'ils les envoient pliés...
Format PDF pour ce site.
Pour le cas de l'escalier j'ai imprimé au boulot

stefchrys

Arnault merci, il ny a pas de risques de deformation ou d'erreur en format PDF?
merci pour ton retour

Arnault

Normalement non, les défauts qu'ils peuvent y avoir son des défauts d'impression avec le traceur, pour ma part j'ai eu un défaut d'un demi millimètre sur 70cm

stefchrys
( Modifié )

Arnault oui ca va cest pas grand chose , merci du partage en tout cas

HZP
( Modifié )

Réalisation et atelier sympas.

Arnault

Merci !

kaj
( Modifié )

Il a une belle forme, bien balancé, l'absence de garde corps me pose question. Un claustra peut-être ?
Les épaulements aux marches sont pratiques dans le cas de mouluration des nez (pentes, bec de corbin) l'entaillage change dans la balancement. Ici je ne vois pas l'intérêt (avis personnel).

Arnault

Merci,
Pour le garde corps oui se sera probablement un claustra réalisé par le propriétaire, en se qui concerne les épaulements, comme il ne savait pas encore s'il voulait une ou des moulures quart de rond, chanfrein... j'ai dessiné avec les épaulements en me disant s'il veut quelque chose je pourrais le faire en court de réalisation

Wannig

Bonjour
Ce n est pas trop long avec votre machine, les papiers etc....
Une bonne méthode de tracé traditionnelle, je dirais que c est bien plus rapide. Après il faut être a l aise!!!

Arnault

Bonjour,

Je vous explique ma méthode de travail :
Je dessine les plans de l'escalier sur SketchUp suivant la méthode traditionnelle, une fois l'élévation faite j'ai une vue 3D de l'escalier que je peux intégrer dans son environnement, cela me permet d'améliorer les courbures, et peaufiner quelques détails...
Ensuite j'imprime les marches à l'échelle qui me serviront de patron pour les réaliser, jusque là pas de perte de temps et à mon avis au contraire (puisque le traçage a déjà été fait sur SketchUp)
En se qui concerne la "machine", le gain de temps est, à mon avis, énorme.
Hormis le fait de pouvoir découper le contour des limons, l'entaillage des marches ne nécessite aucun traçage (puisque encore une fois, déjà réalisé sur SketchUp) aucun gabarits, aucun support, le tout avec une précision au dixième...
Je suis autodidacte, je n'ai jamais appris à travailler le bois ni à l'école ni par un professionnel, je fais ça par passion. Je me documente par si par là... C'est mon premier escalier et je suis plutôt satisfait du résultat.
