Conception, fabrication et pose d'un escalier double quart tournant de 13 marches sur crémailleres en épicéa.

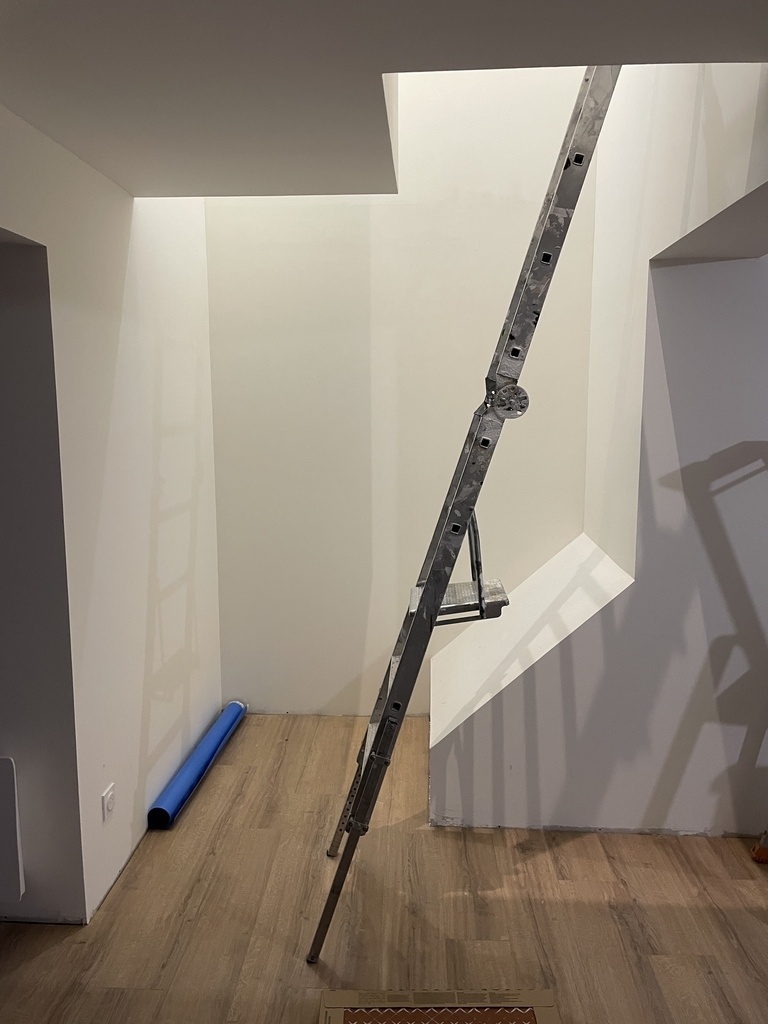

Trémie 1752mm x 1916mm
Hauteur à franchir 2574mm avec une hauteur sous plafond de 2306mm.

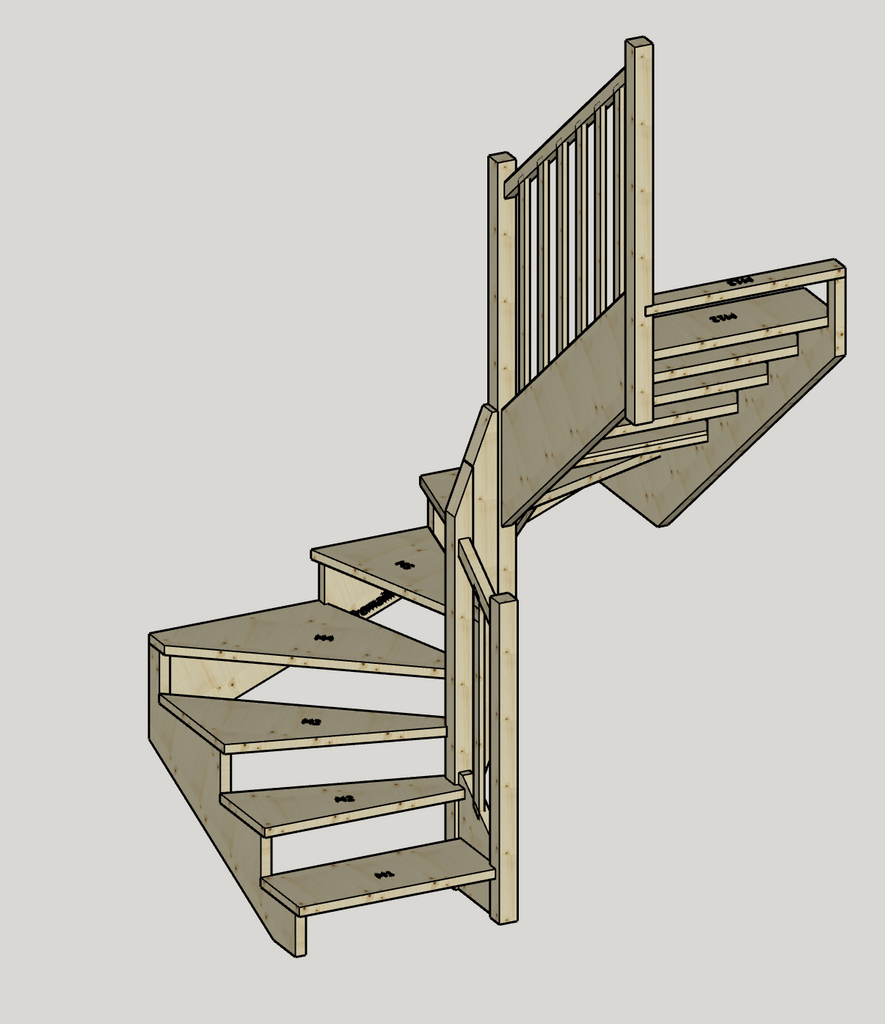

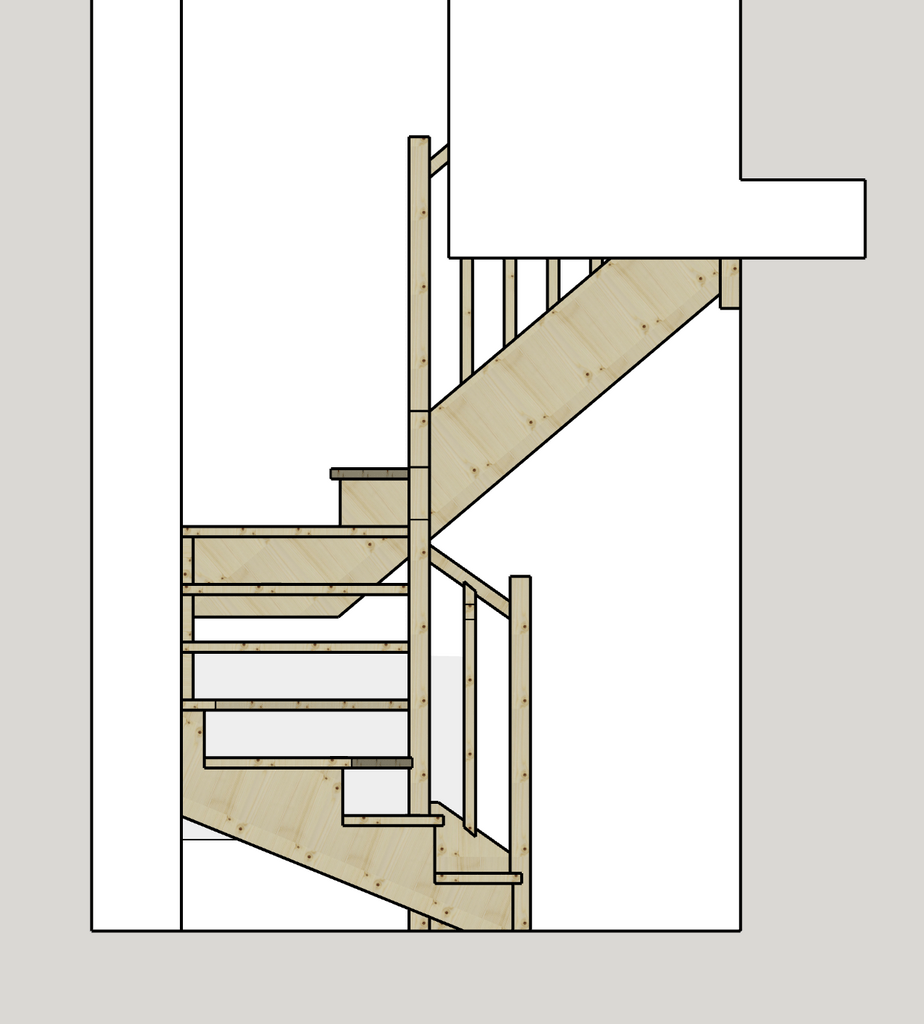

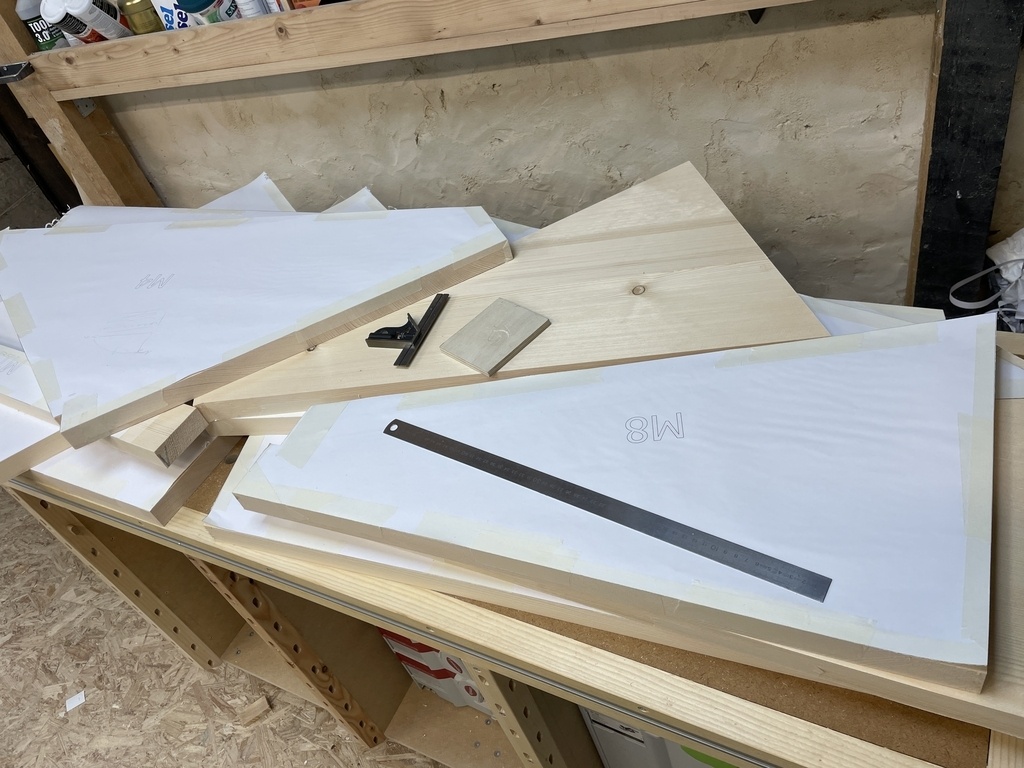

Modélisation sur sketchup pour impression échelle 1:1 des différents composants

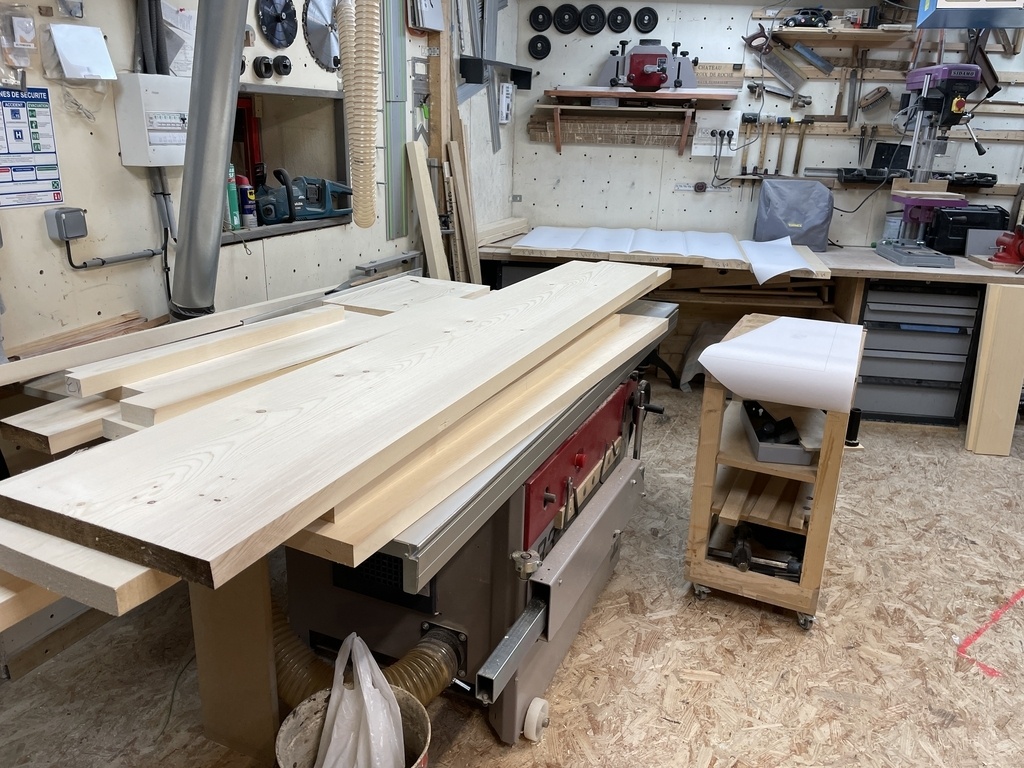

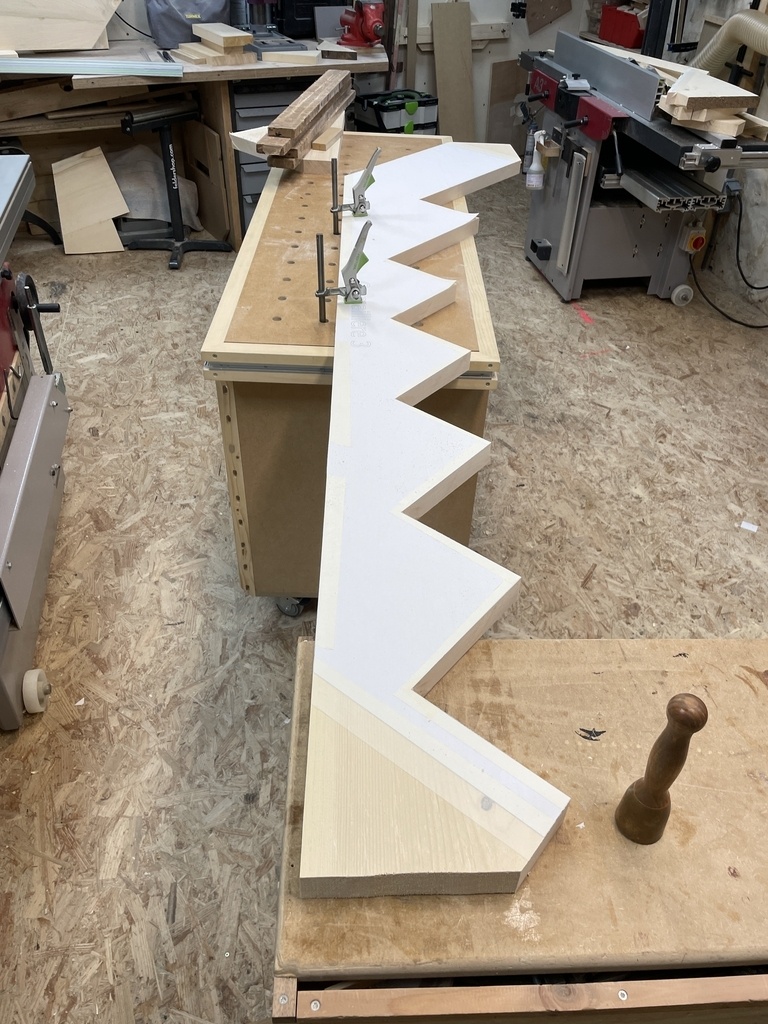

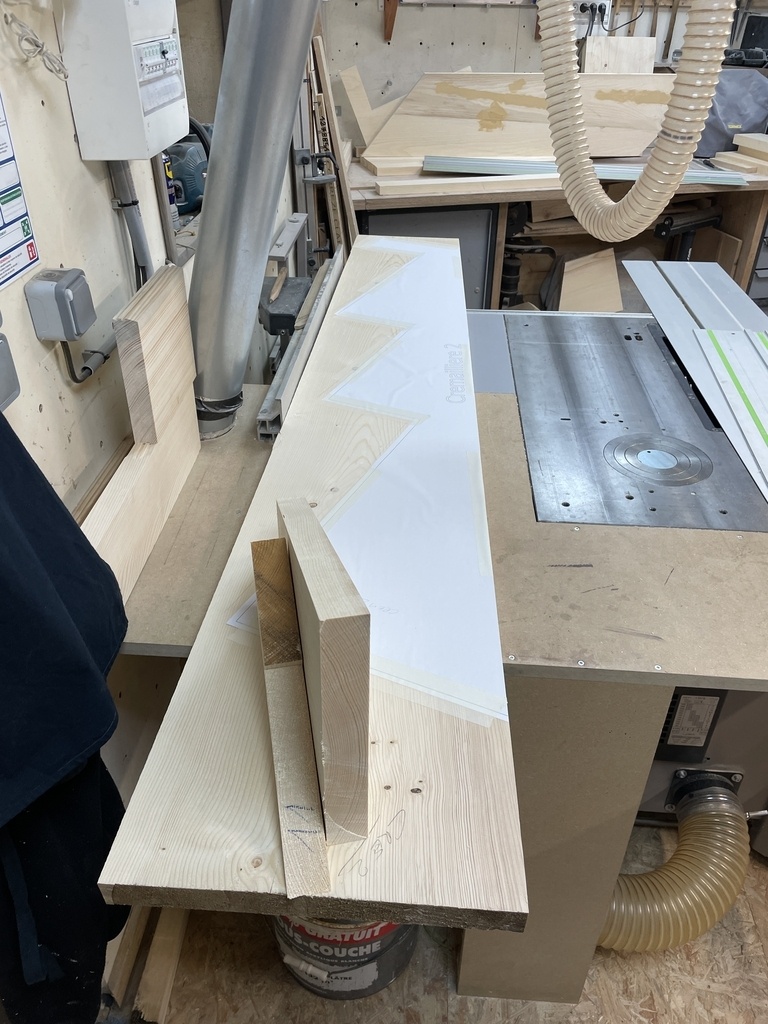

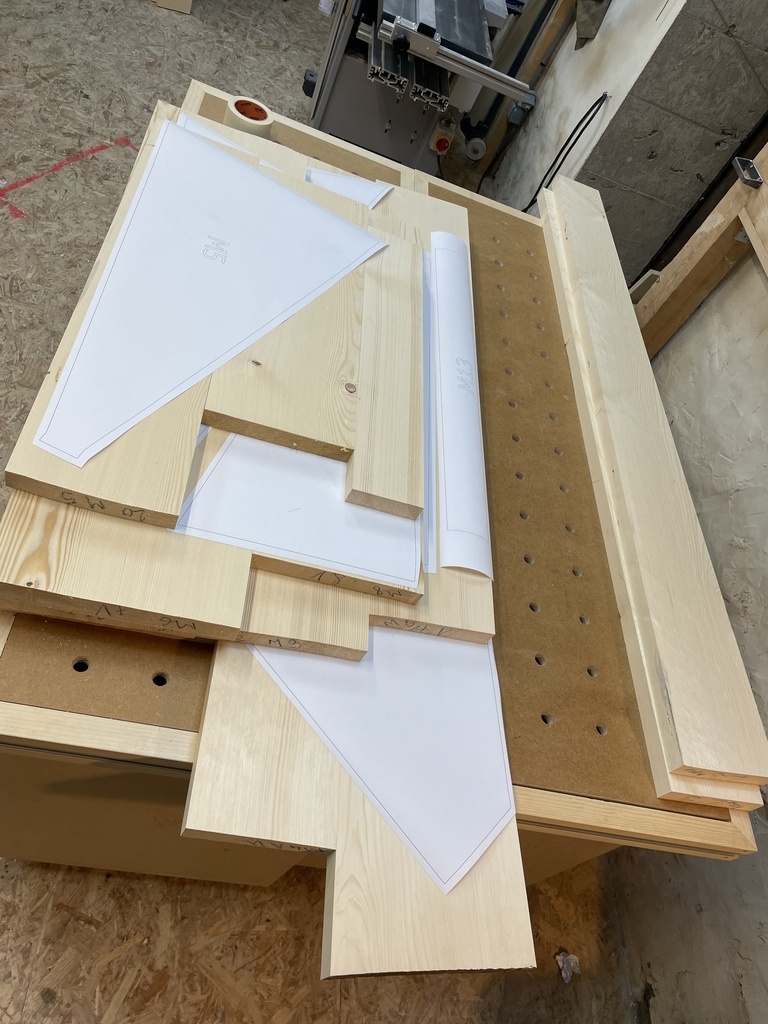

Débit des composants

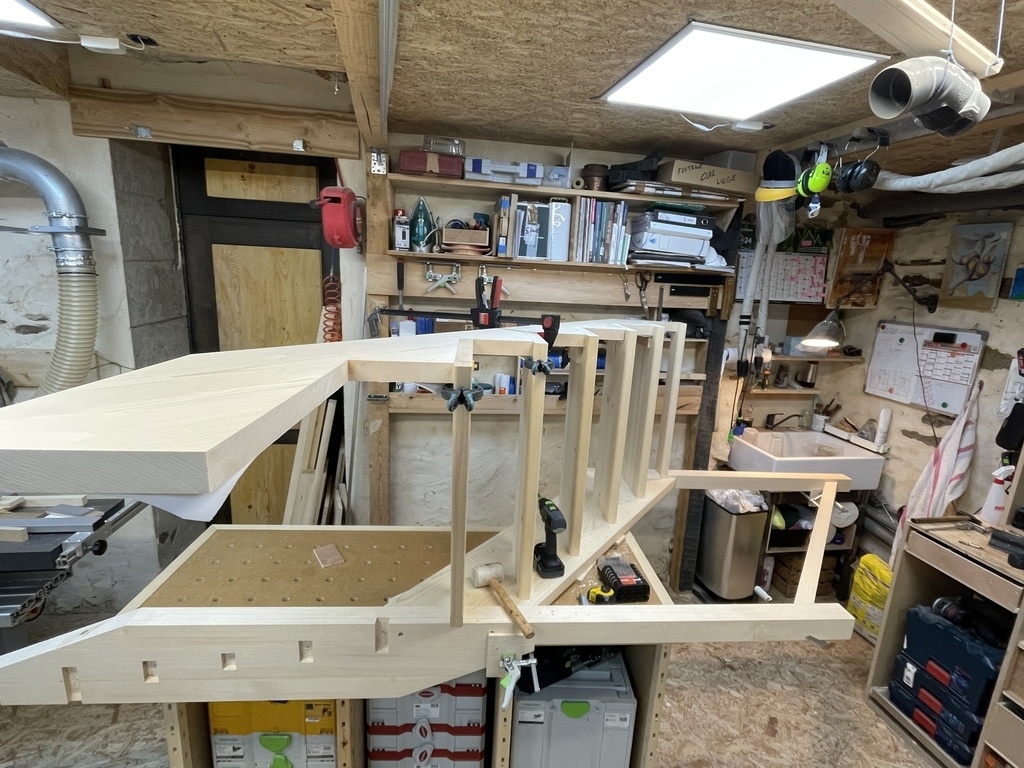

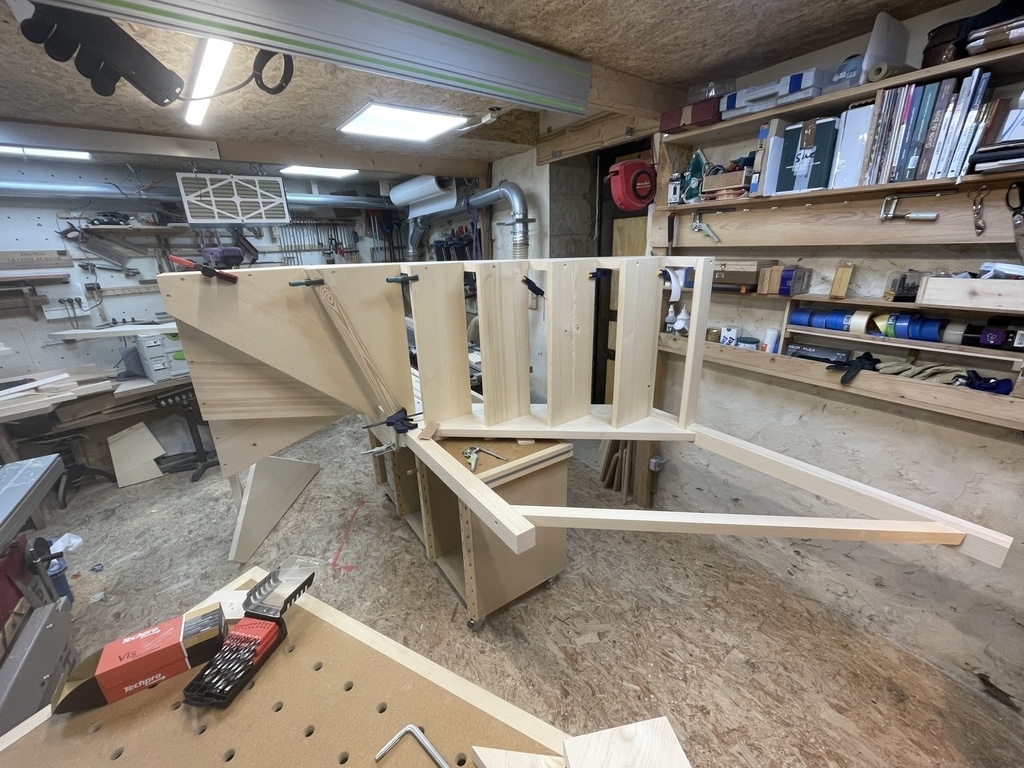

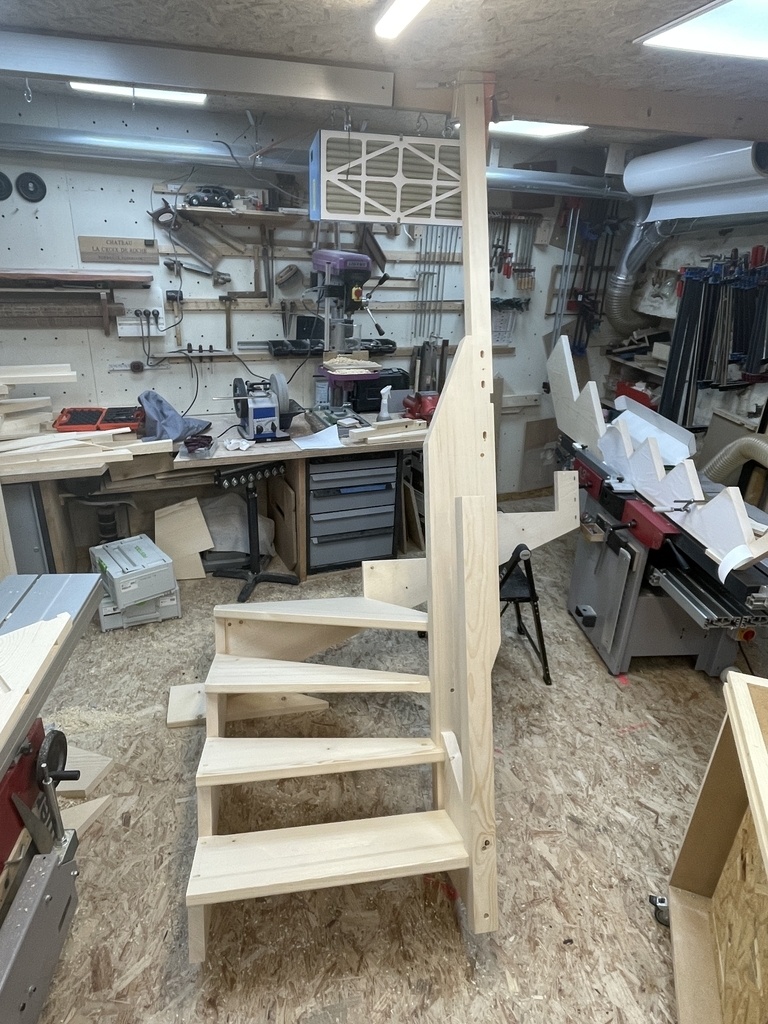

Montage à blanc en deux parties (je n'ai pas la hauteur sous plafond suffisante pour le montage à blanc complet)

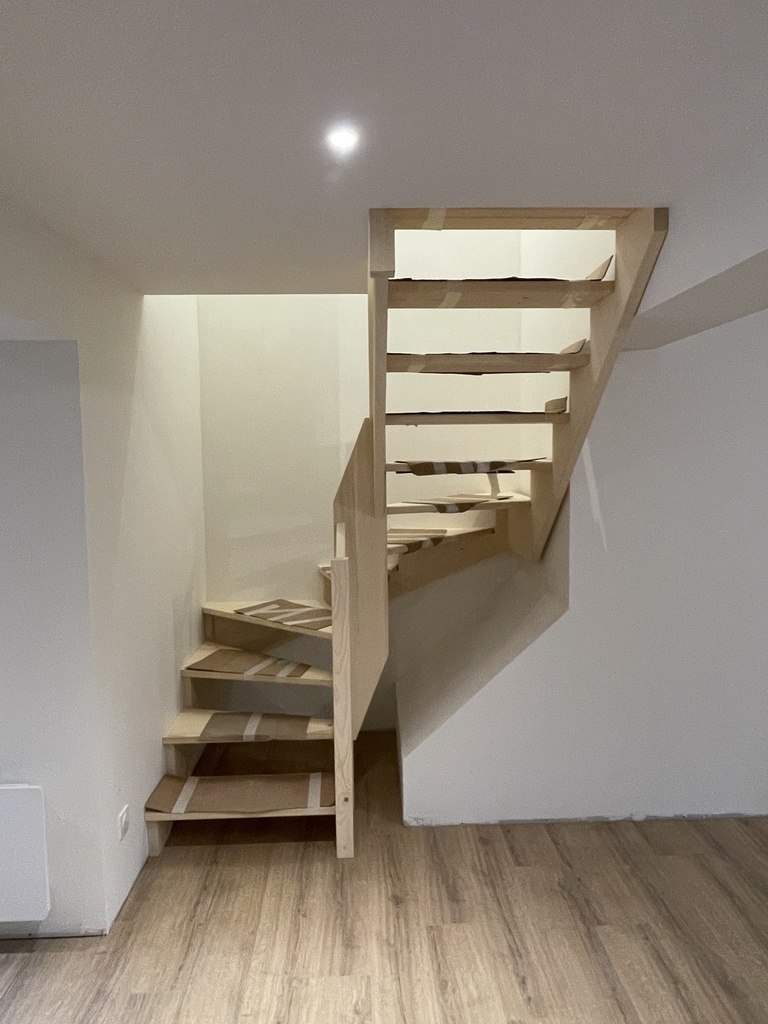

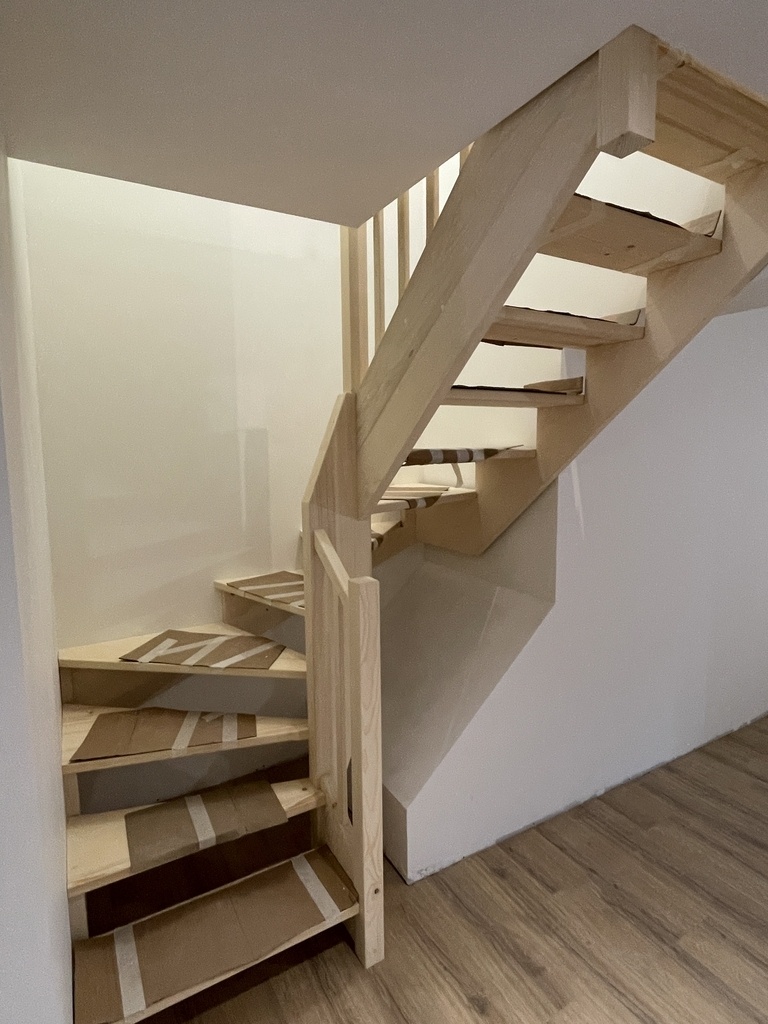

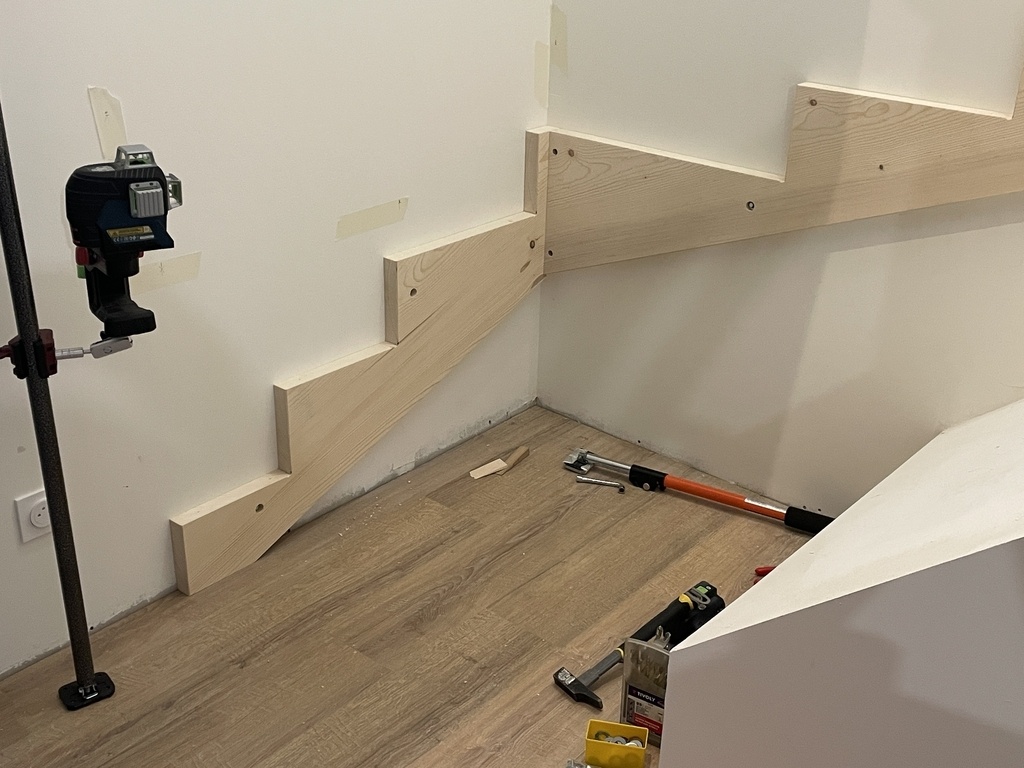

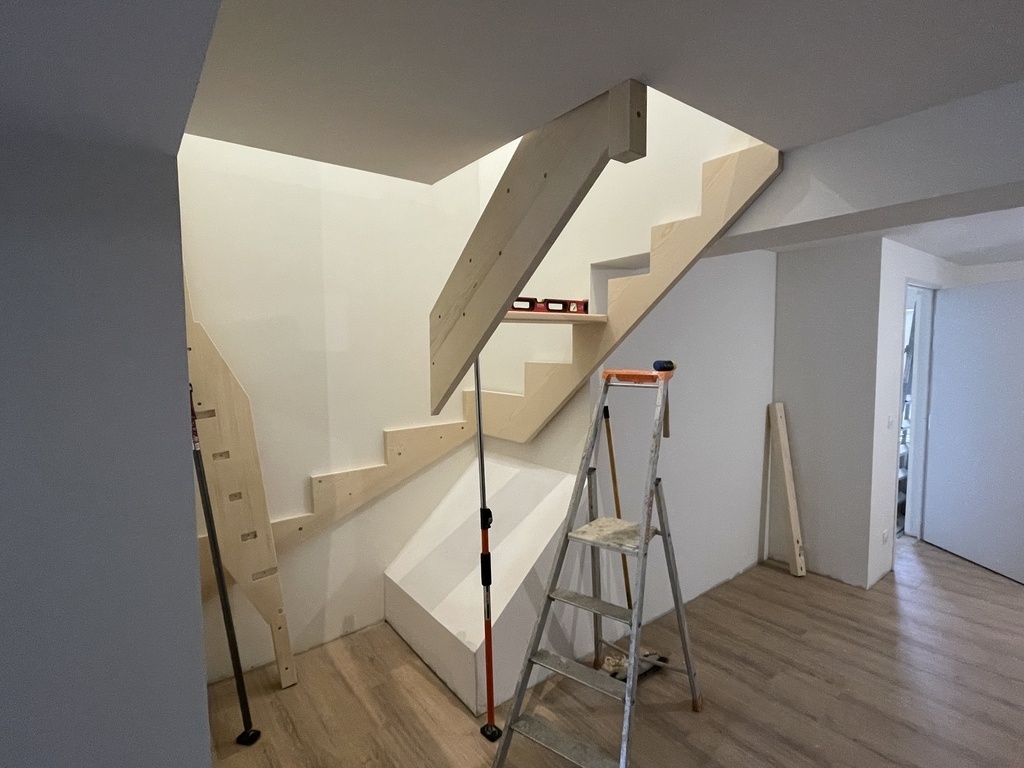

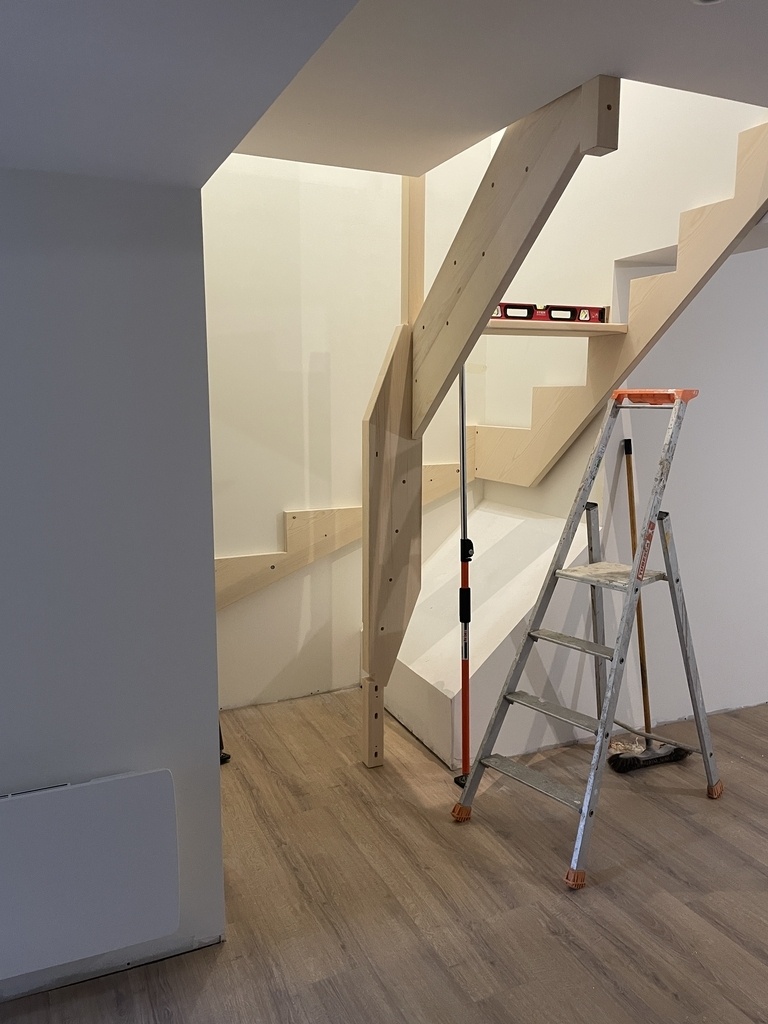

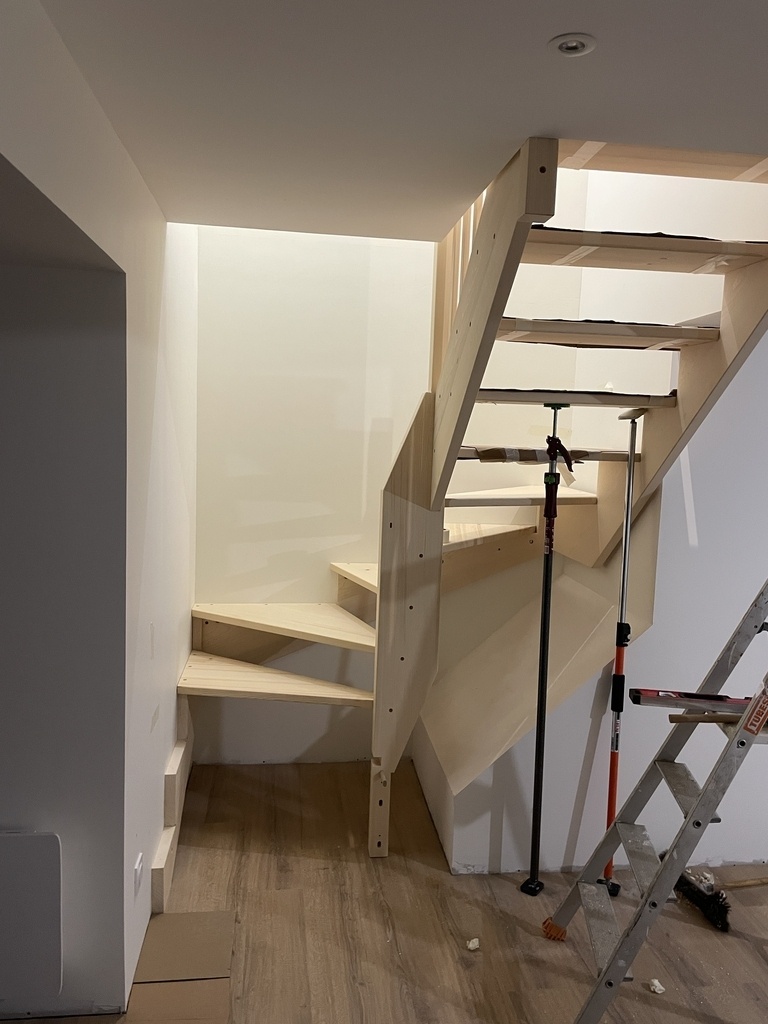

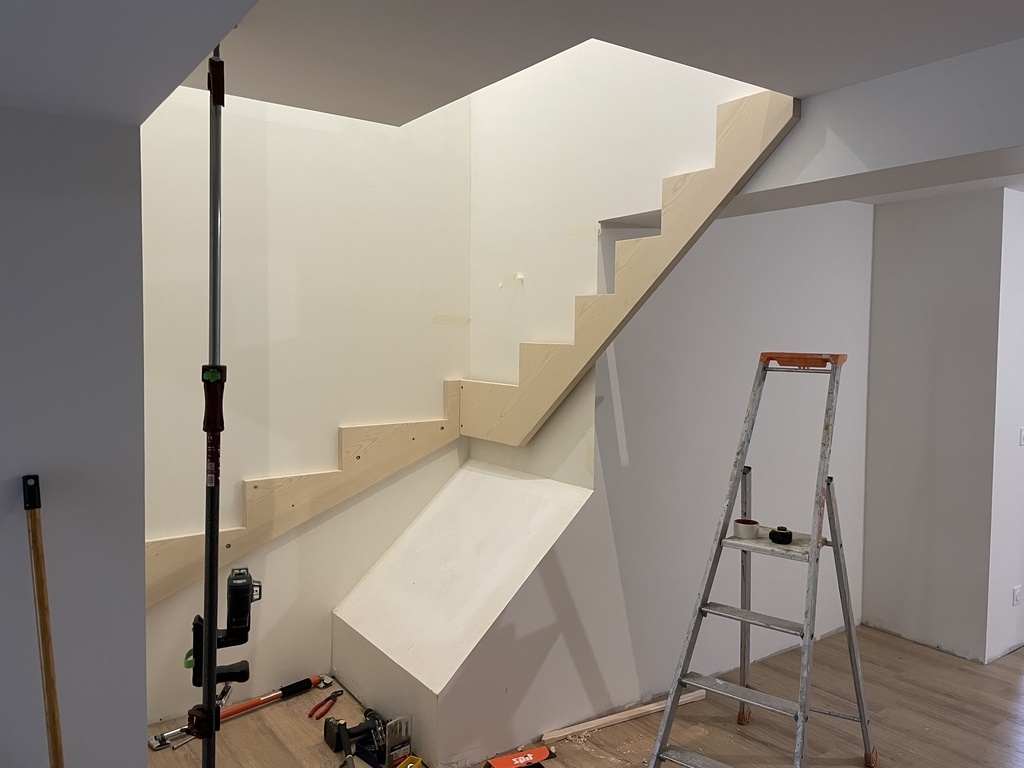

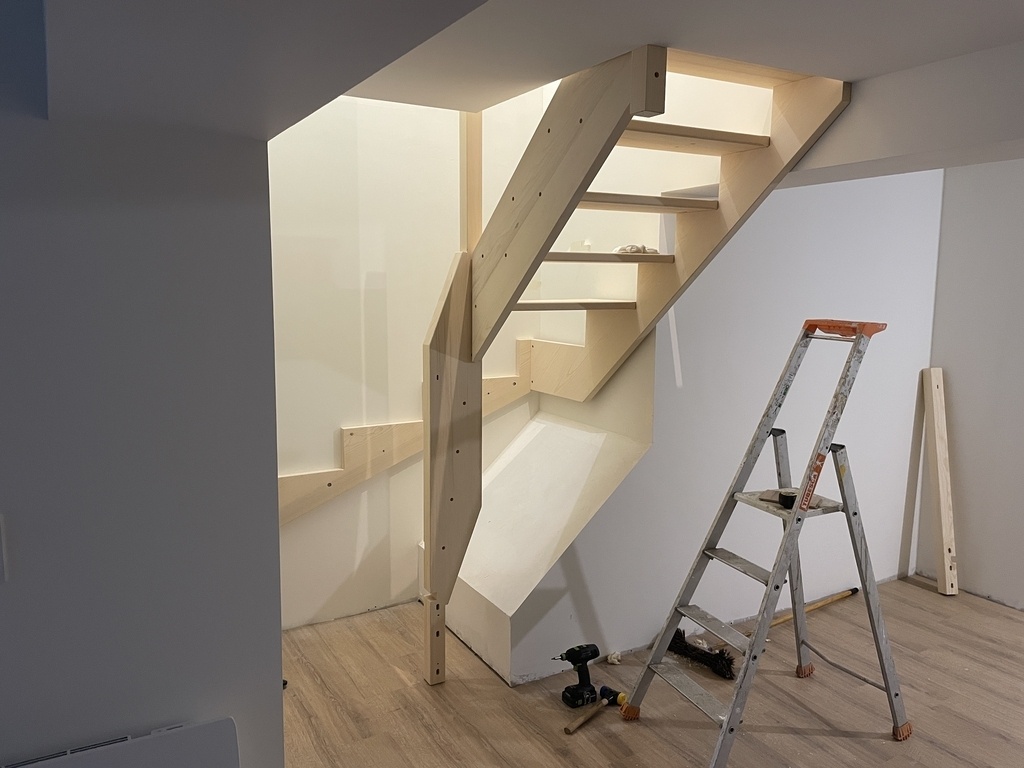

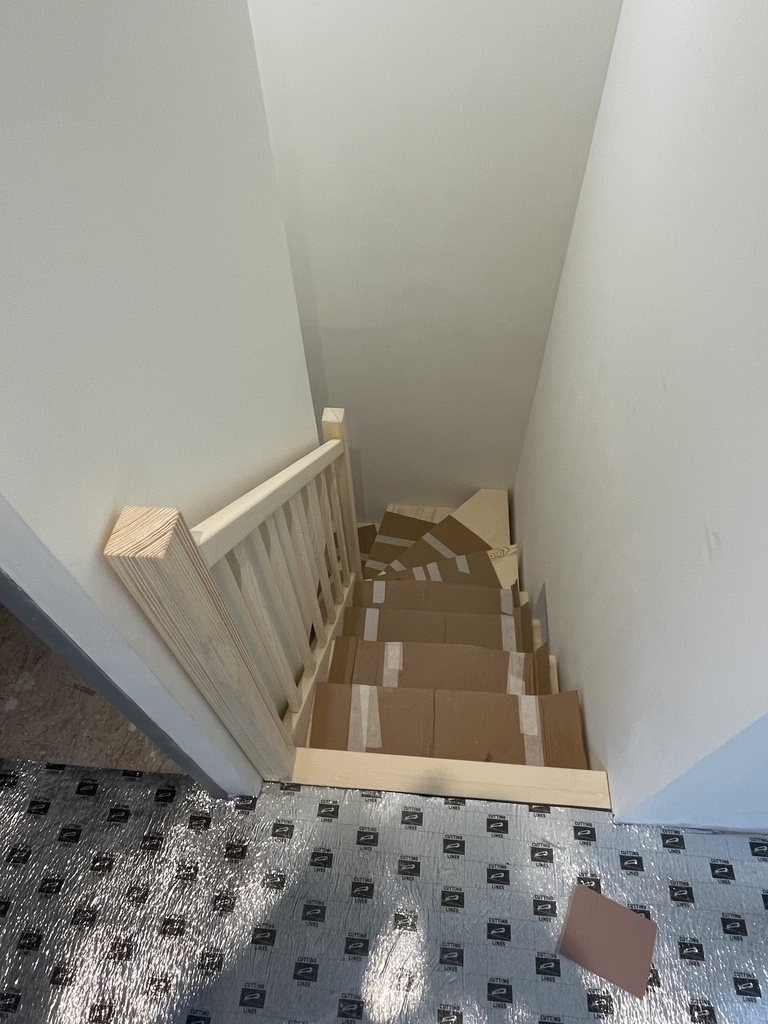

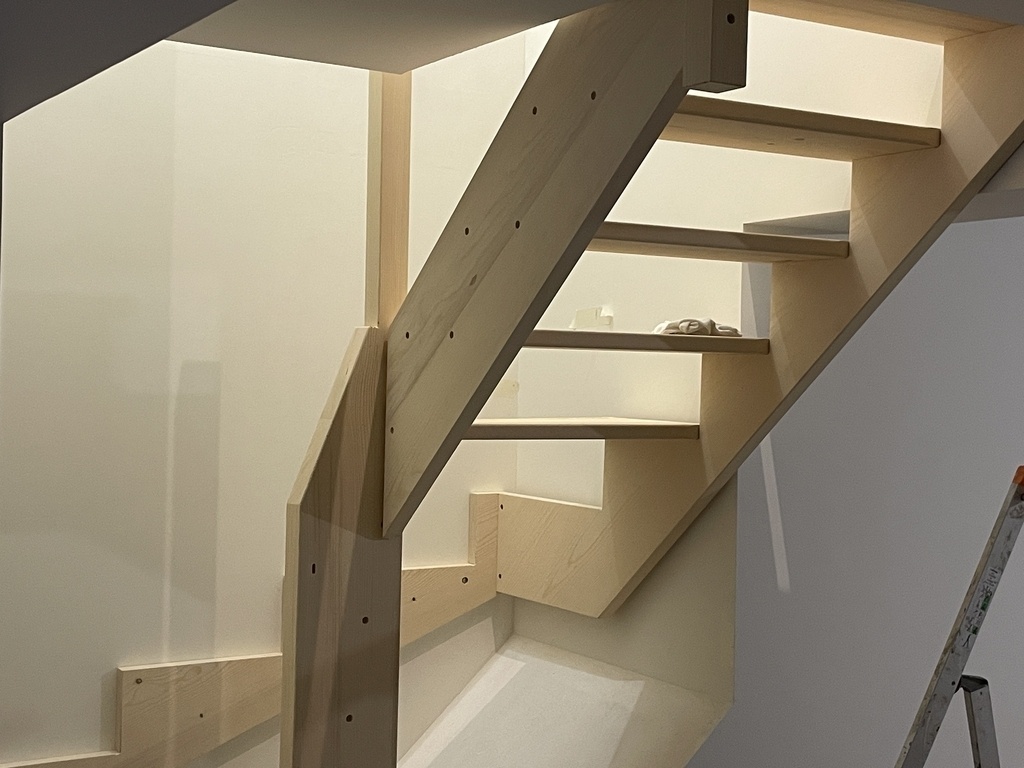

Pose de l'escalier
Licence
Autres créations de
atelier SCBM
Discussions
Merci pour ce partage et ces photos! j'ai deux questions, comment sait-on l'épaisseur de limon au point le plus faible en version crémaillère? (en fond de contremarche) Et aussi comment s'appelle la fixation entre deux limons? On aperçoit ça sur la photo 331. Merci
Bonjour,
L'épaisseur des limons et des crémaillères est de 40mm. Je pense que tu veux connaître la profondeur en fond de marche.
Les crémaillères font 260 et 290mm de large j'ai une profondeur de 140mm.Il faut la moitié de la largeur de la crémaillère
Voir le pas à pas de sylvainlefrancomtois
Je n'ai pas de numéro de photo et j'imagine que tu parles de l'assemblage des crémaillères entre elles.

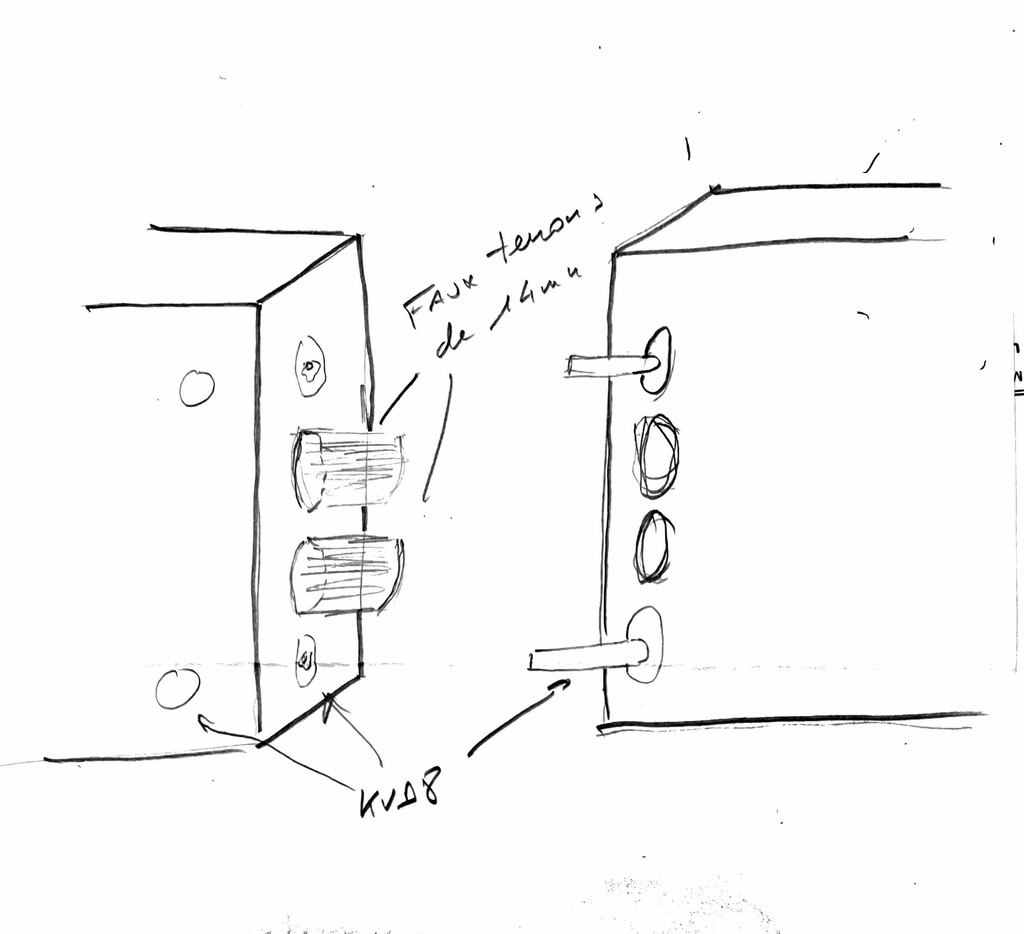

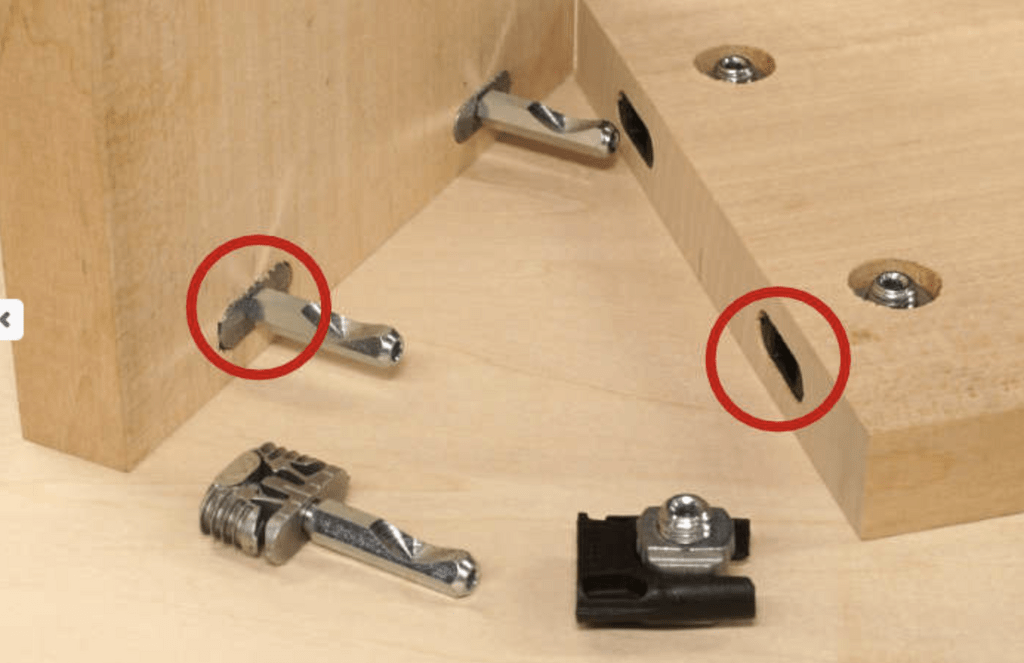

Il s'agit des assemblages festool KV D8. Je les utilise uniquement pour serrer les bois entre eux ils ne font que 8 mm d'épaisseur et la tige de serrage ne fait que 6mm donc peux de résistance au cisaillement. Pour la solidité de l'assemblage j'y adjoint deux faux tenons de 14 mm.
Bonjour. Merci pour ce partage d'informations, d'avoir pris le temps de donner ces indications. Bonne continuation dans ton travail!
Bel ouvrage. Bravo.
Merci pour le partage détaillé.
belle osmose escalier / murs particuliers
Ton escalier est bien conçu, seulement je pense que j'aurais balancé davantage tout en prenant garde à l'échappée.
Bonjour,
Qu'entends tu par balancer d'avantage?
J'ai voulu conserver un escalier confortable avec des girons (233mm) et des hauteurs (198mm) correctes. La pente est de 0,85
Mon échappée fait 1910 mm
atelier SCBM moins de marches droites, amorcer le virage plus tôt sans changer ton calcul. Le fait de faire plus de marches balancées pourrait contraindre l'échappée (ce qui n'est pas ton cas). Sur mon exemple il n'y a pas beaucoup de marches droites et cela ne m'a pas empêché de faire des gardes-corps droits.
kaj ok compris
Merci
Bravo. Merci pour ce partage.
La modélisation a t'elle été faite sur Sketchup "nu" ou sur Sketchup + 1 extension escalier ?
Bonjour
Merci
J’ai modélisé sur skp je ne savais qu’il existait une extension escalier
Comment s’appelle t elle ?
:-) En fait, ma question était posée pour savoir si une telle extension existait et dans ce cas, quelle était-elle?
Ok
Je trace sur skp sans rien de plus.
il existe un logiciel stairdesign (environ 3000€)
Pour ma part pour faire les escaliers je simule sur easystair, je dessine sur sketchup et j'exporte avec le plug-in Open Cut List.
Joli travail !
