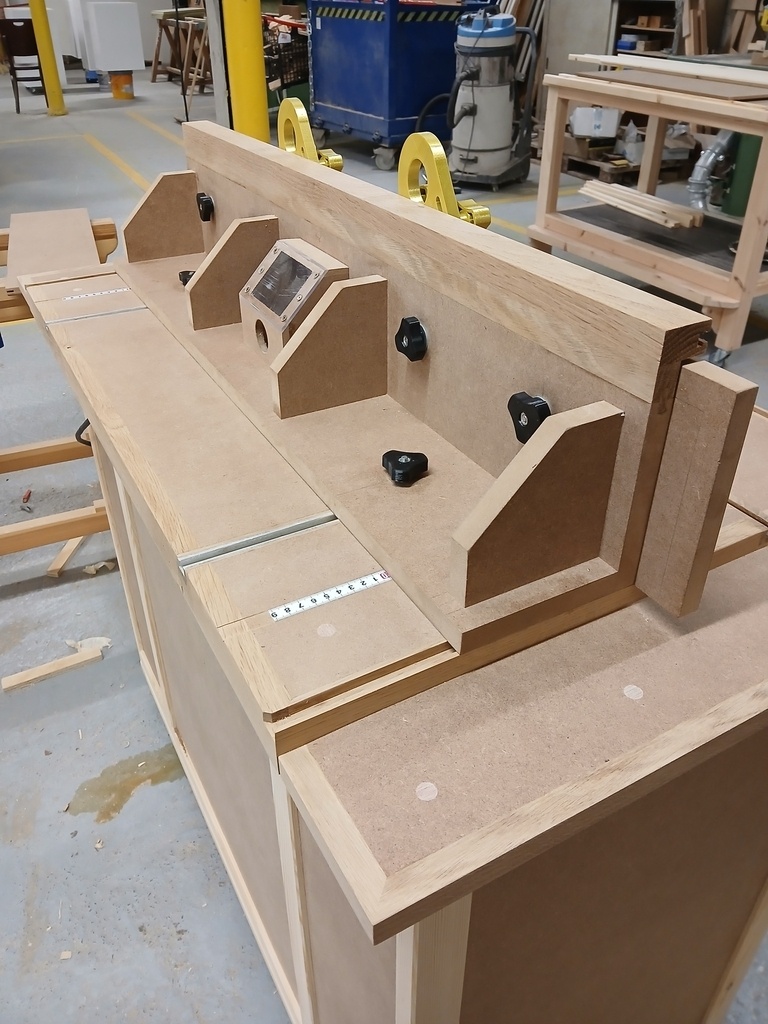

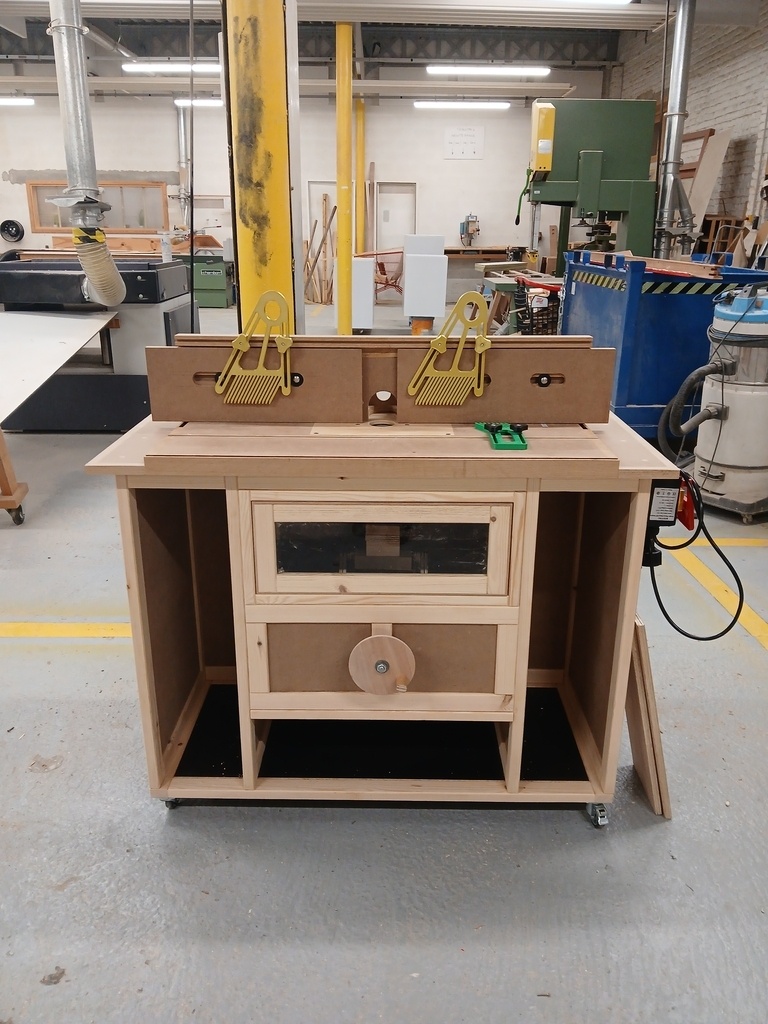

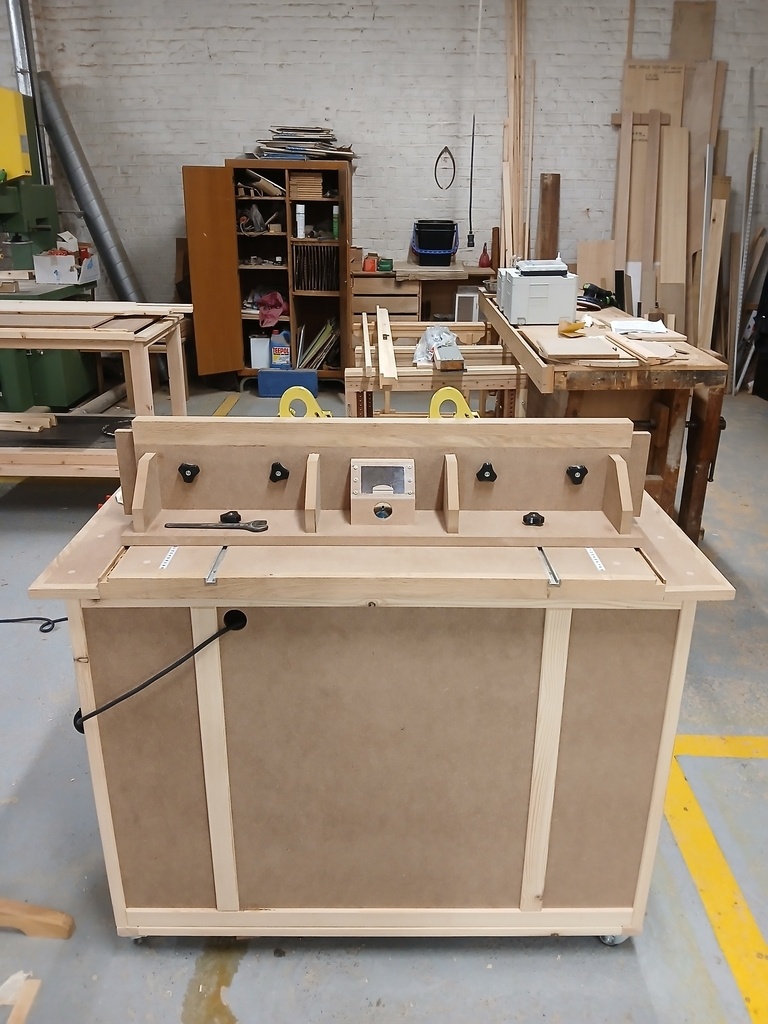

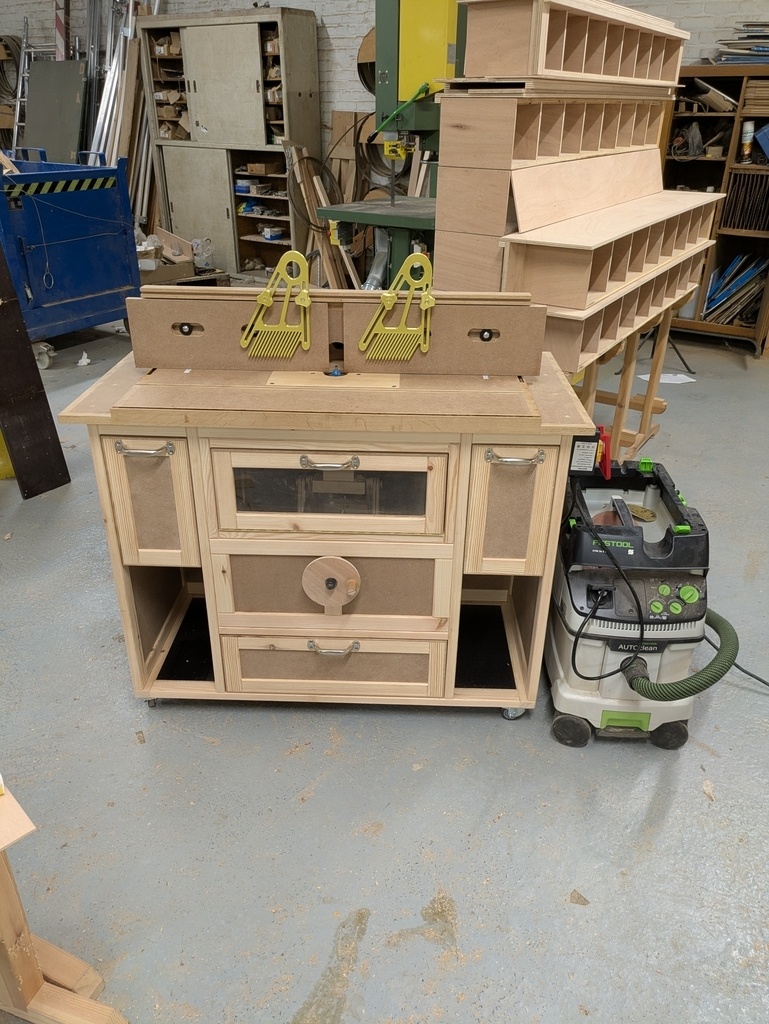

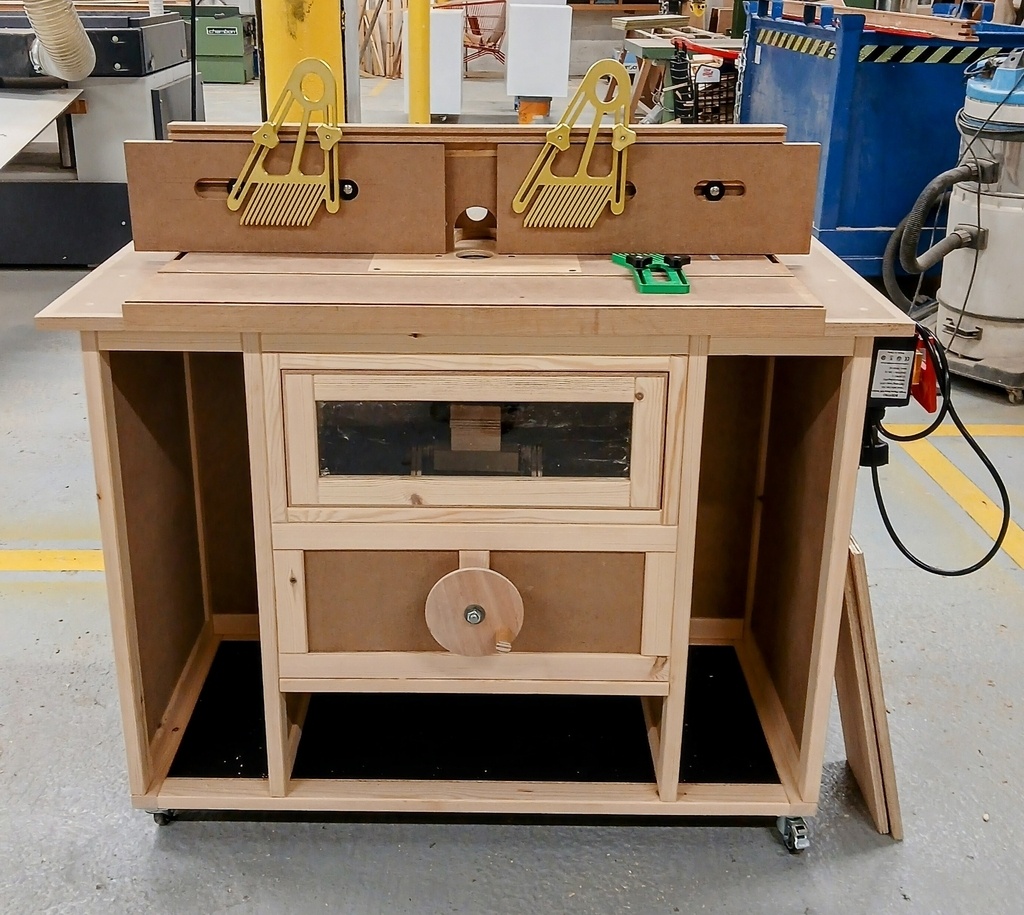

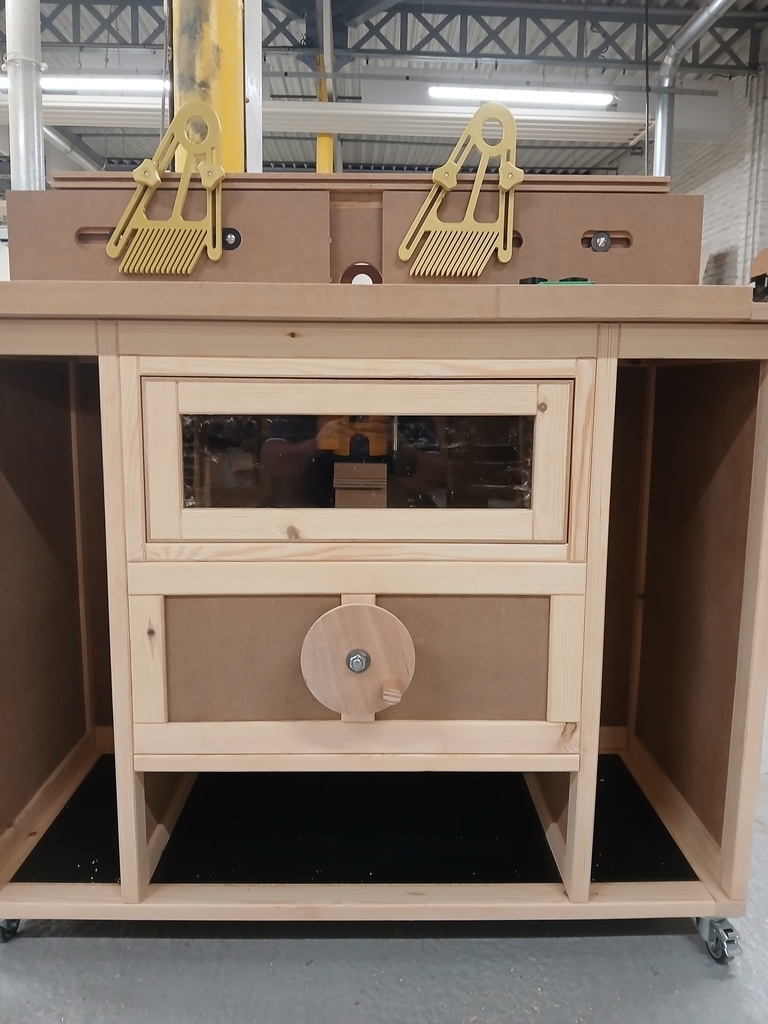

Je vous partage la réalisation d'une table de défonceuse, le défi était le levage de celle-ci sans trop de difficulté du fait qu'elle n'est pas faite pour être sous une table ( dewalt DW 621 )

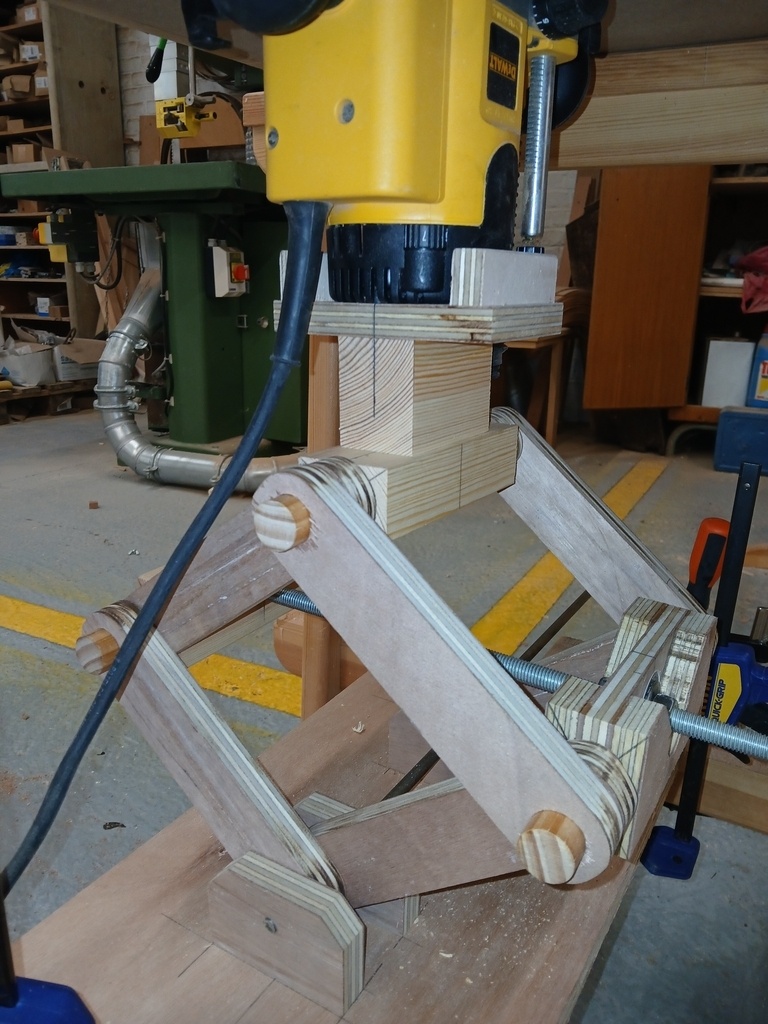

Je suis parti sur l'idée d'un cric en losange comme pour les voitures.
Je travaille sur la table quand j'ai le temps je ne suis pas toujours dessus, d'ailleurs vous remarquerez qu'il me reste les tiroirs, quelques guides et l'aspiration de l'intérieur à terminer.
Assez parlé place aux photos et quelques vidéos
Vidéo :
facebook.com/s...zz8ntZsyzEaecR/
instagram.com/...TdwY29nNmh4Mw==
Matériaux :
- MDF 2x 19mm pour le plateau avec une ceinture en chêne
- ossature en sapin rouge et MDF 10 mm les panneaux
- MDF 16mm pour le guide
- cp 15mm pour le mécanisme de levage
- mélamine noir pour le dessous du meuble
J'ai utilisé beaucoup de récupération et de chute pour réaliser se meuble.

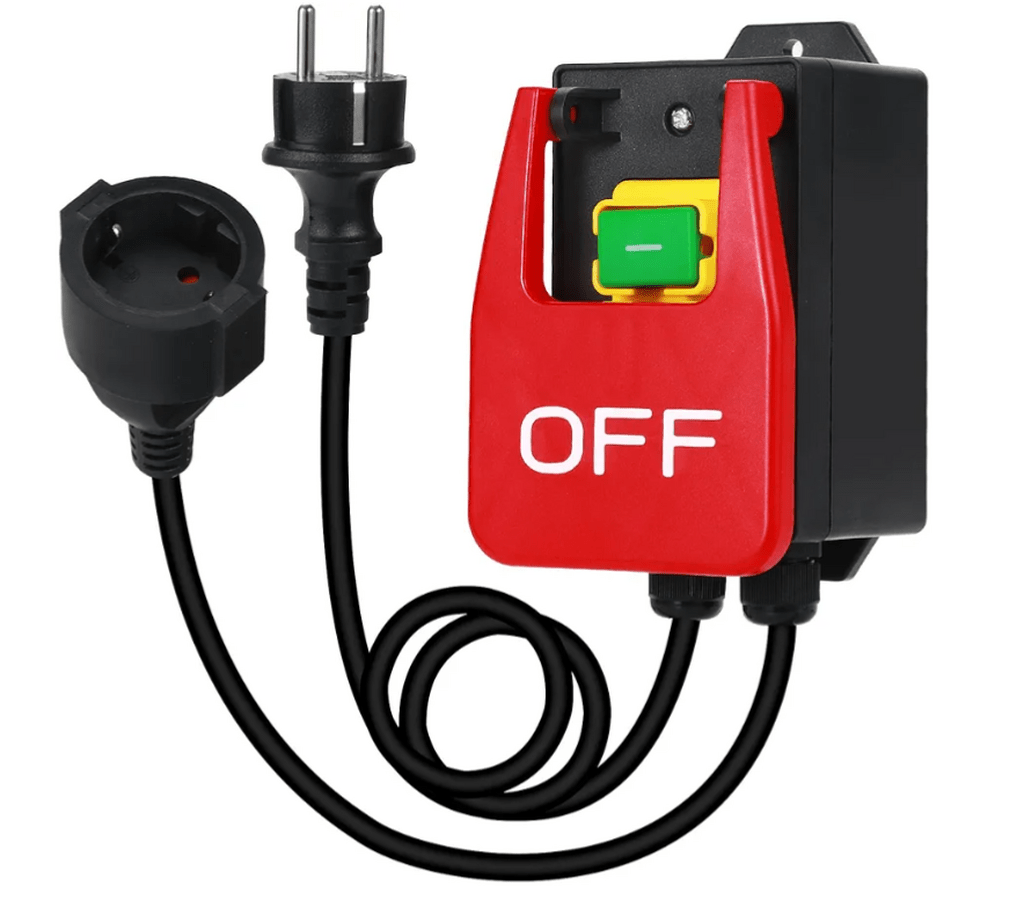

- pour l'allumage de la machine j'ai acheté un marché arrêt Interrupteur Monophasé 220 V sur amazon : amzn.eu/d/2HbVIWM

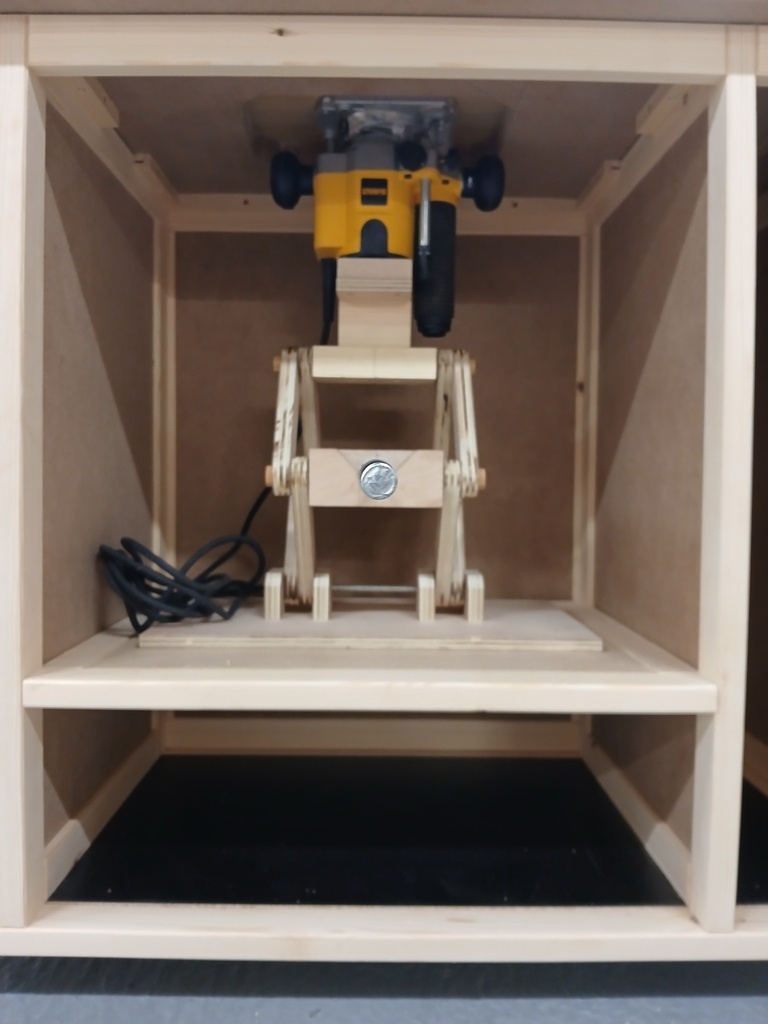

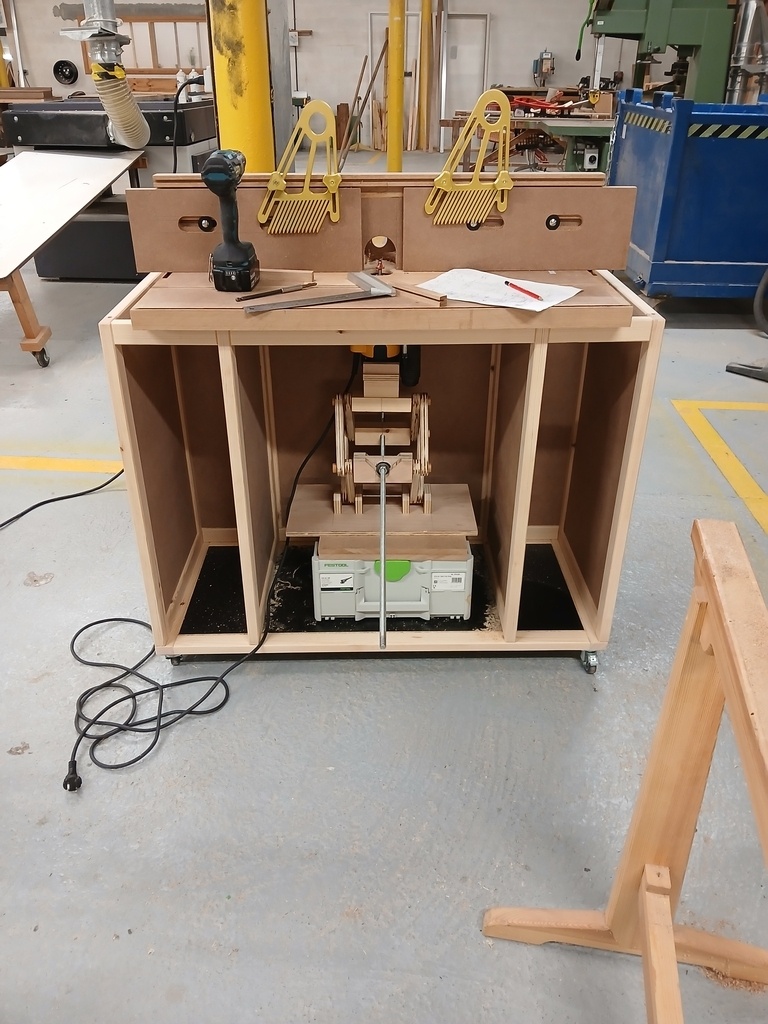

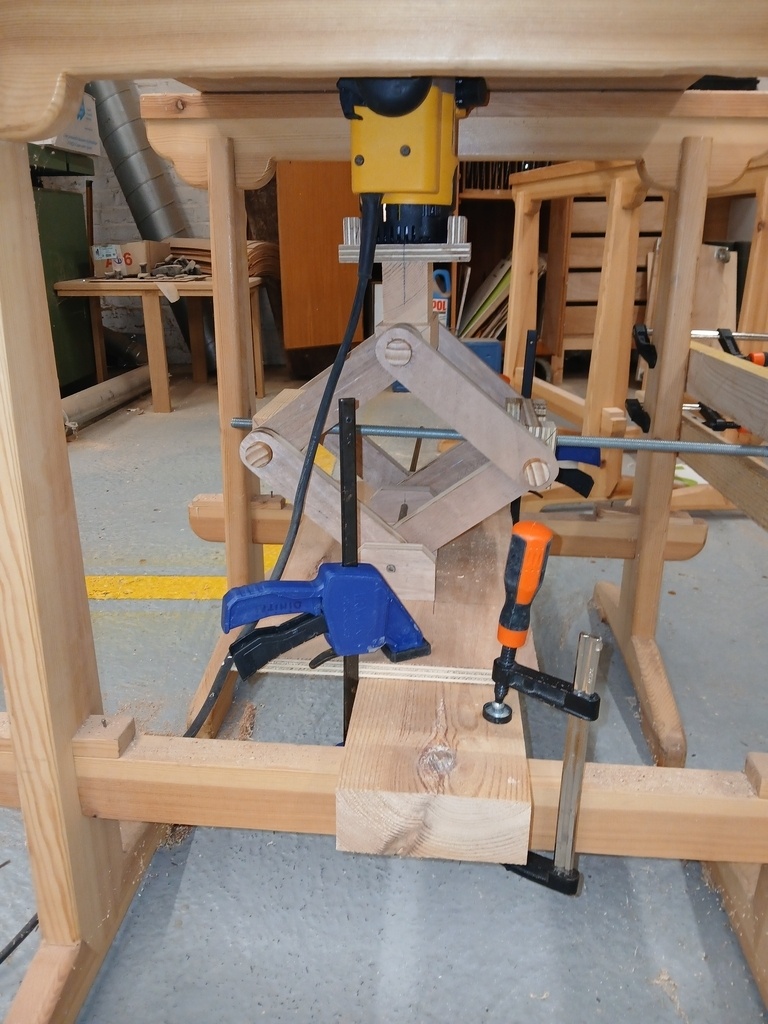

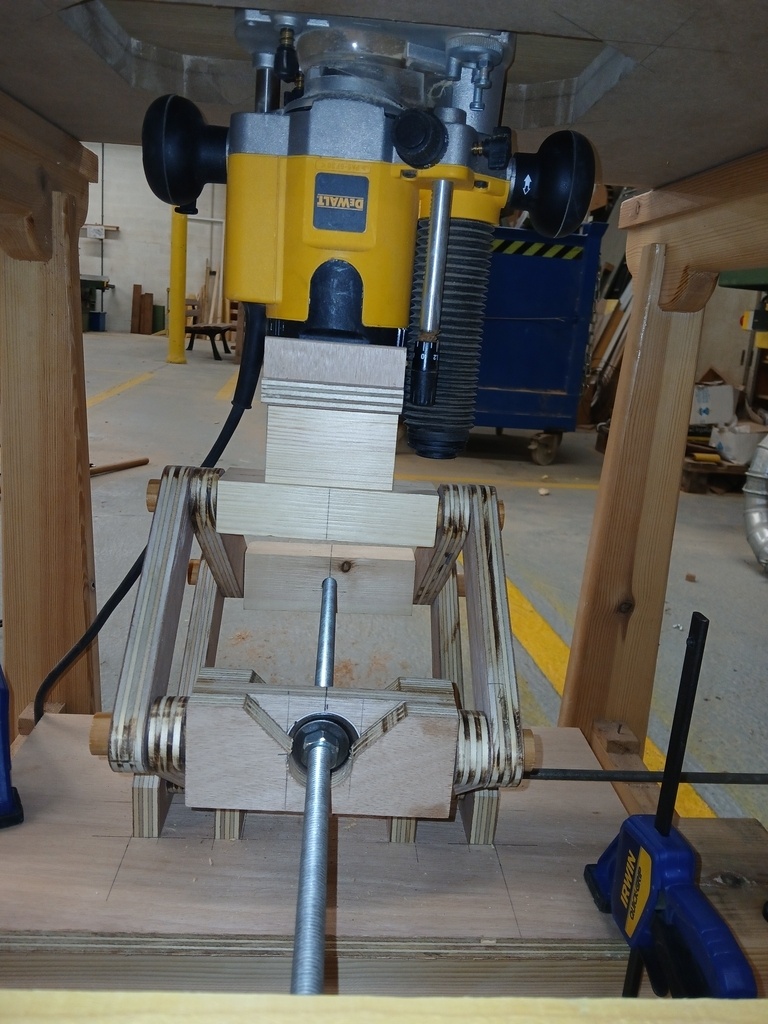

Le système de levage de la défonceuse
En vidéo :
facebook.com/s...a48e8EF69Eho9m/
instagram.com/...21kMnY0dHhxaQ==

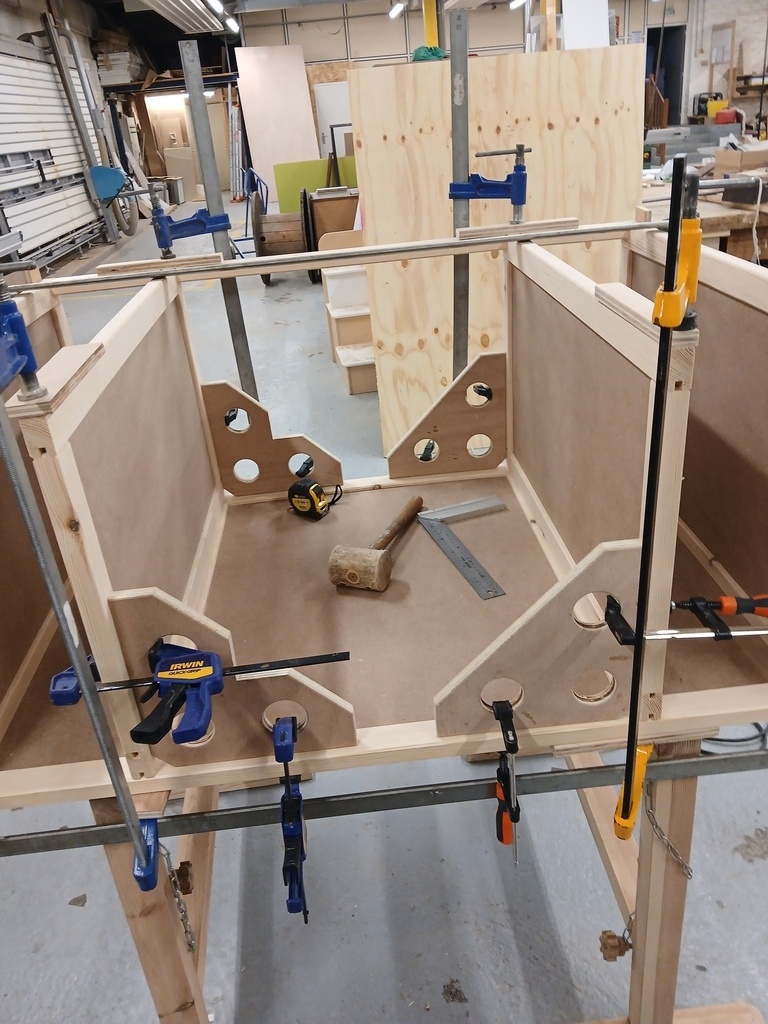

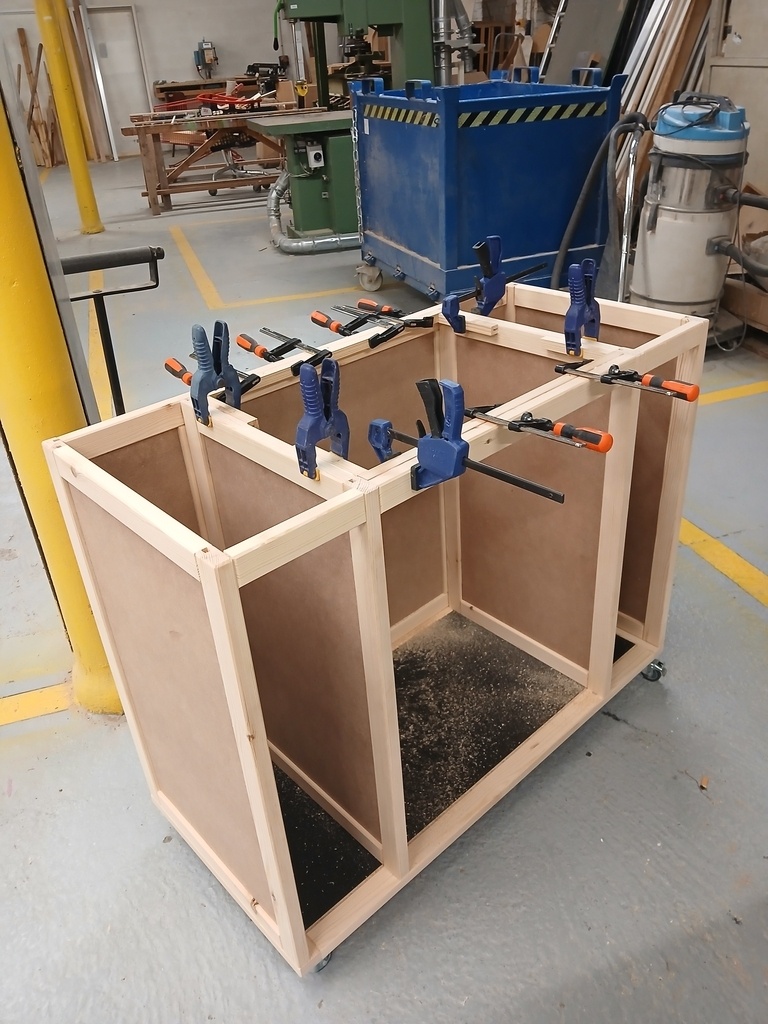

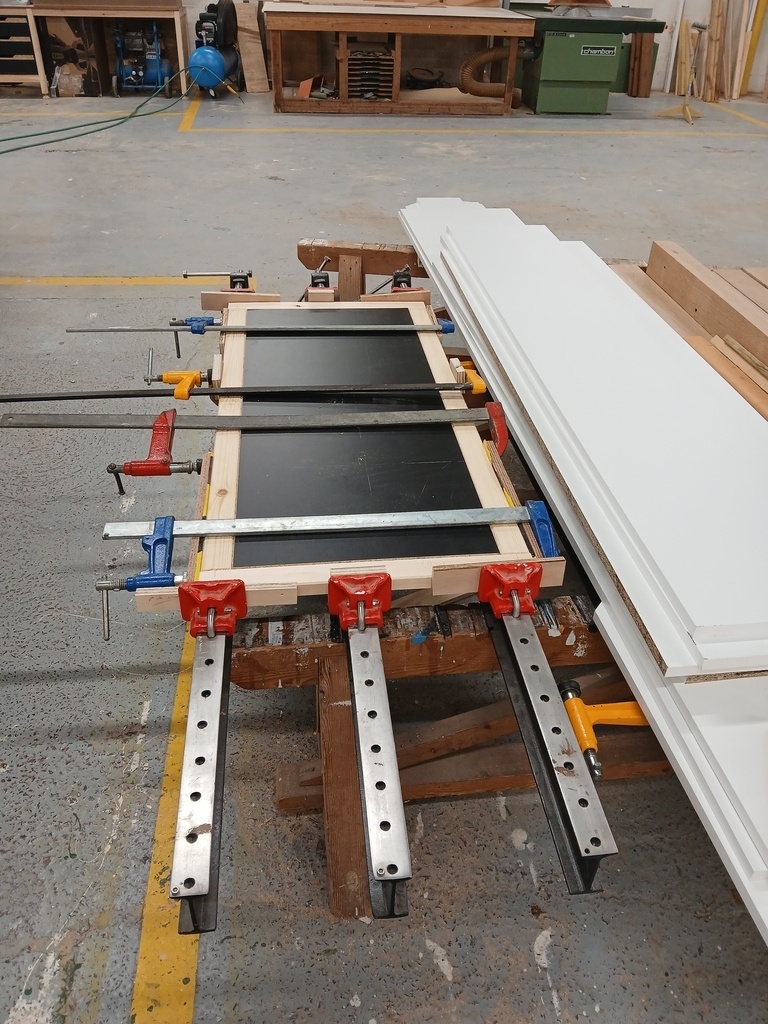

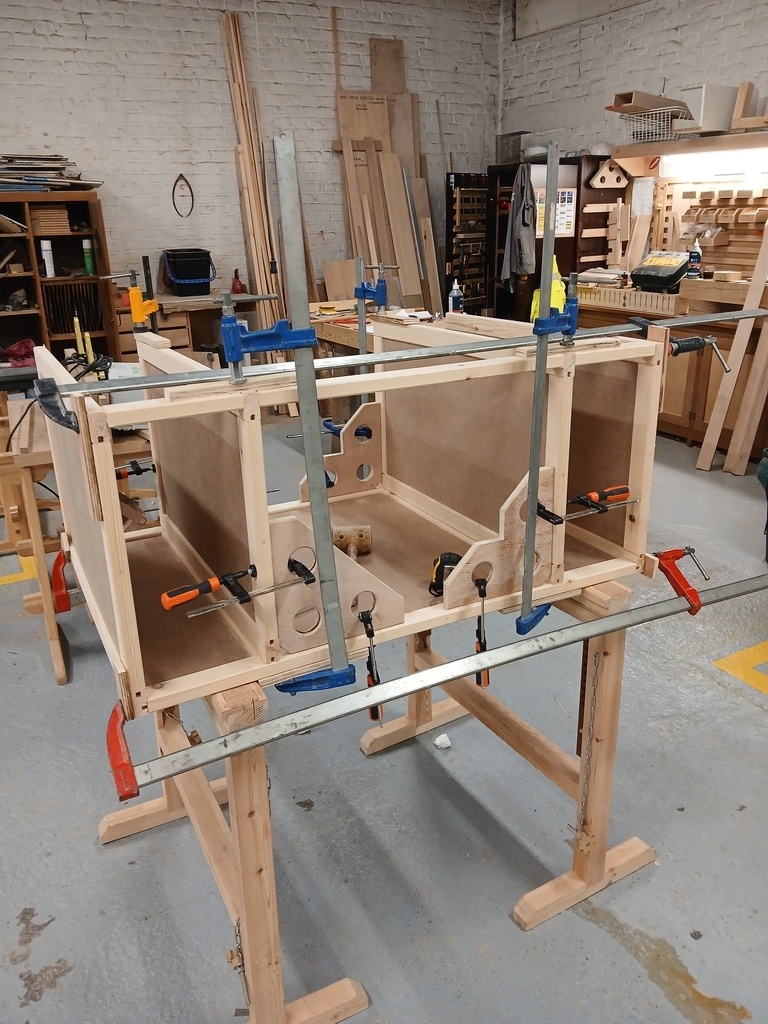

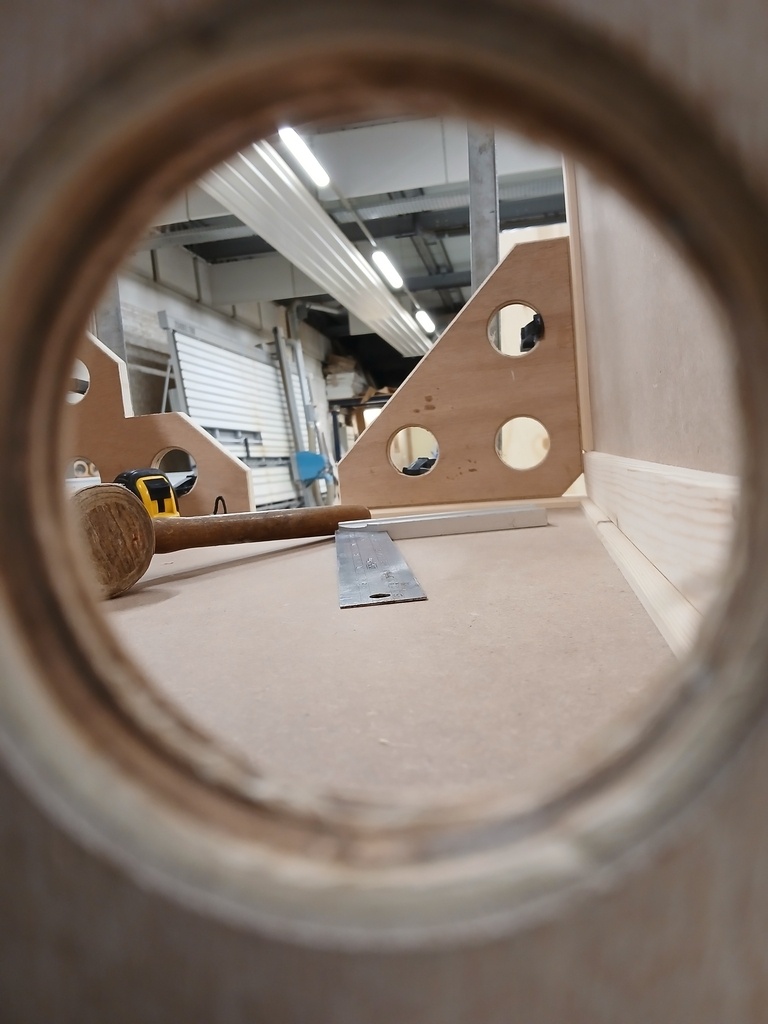

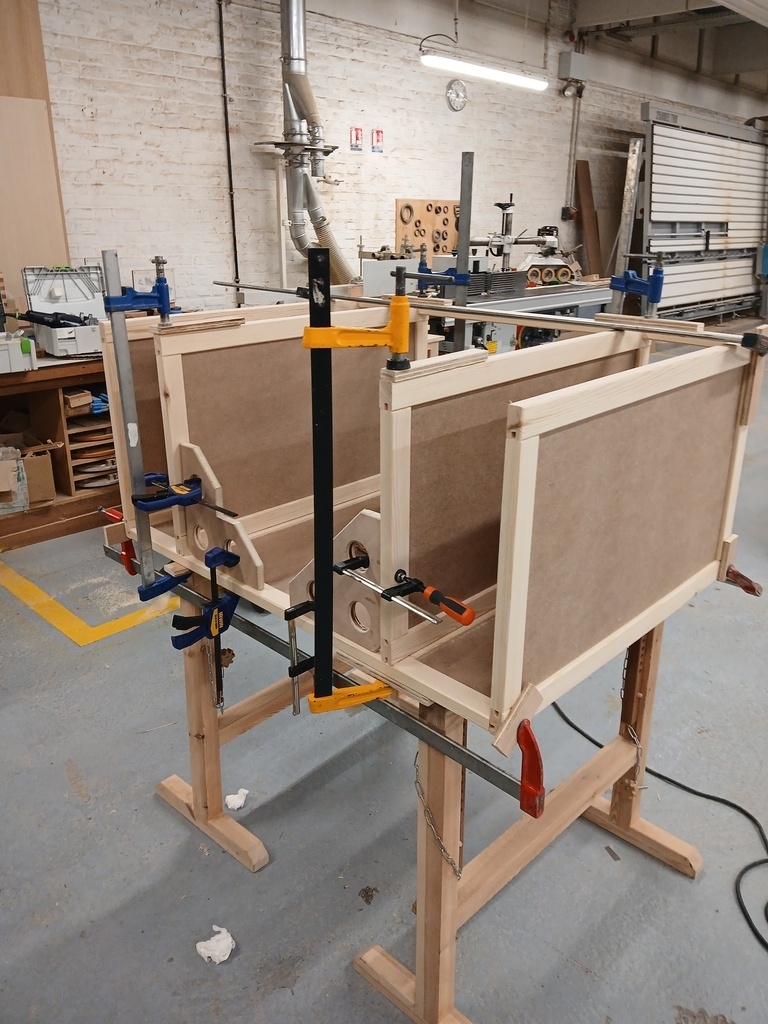

Quelques photos du montage et collage des différents éléments du meuble.
Vidéo :
facebook.com/s...Yg5kkoHFf7WeCt/
instagram.com/...HVob3V6NG5zcw==

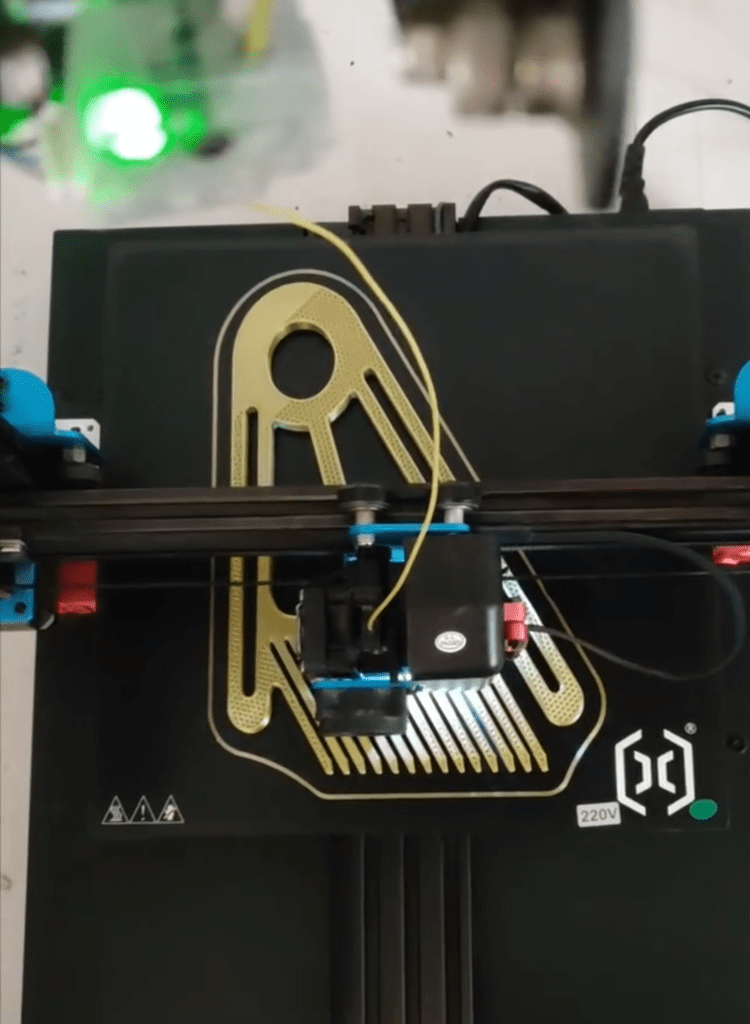

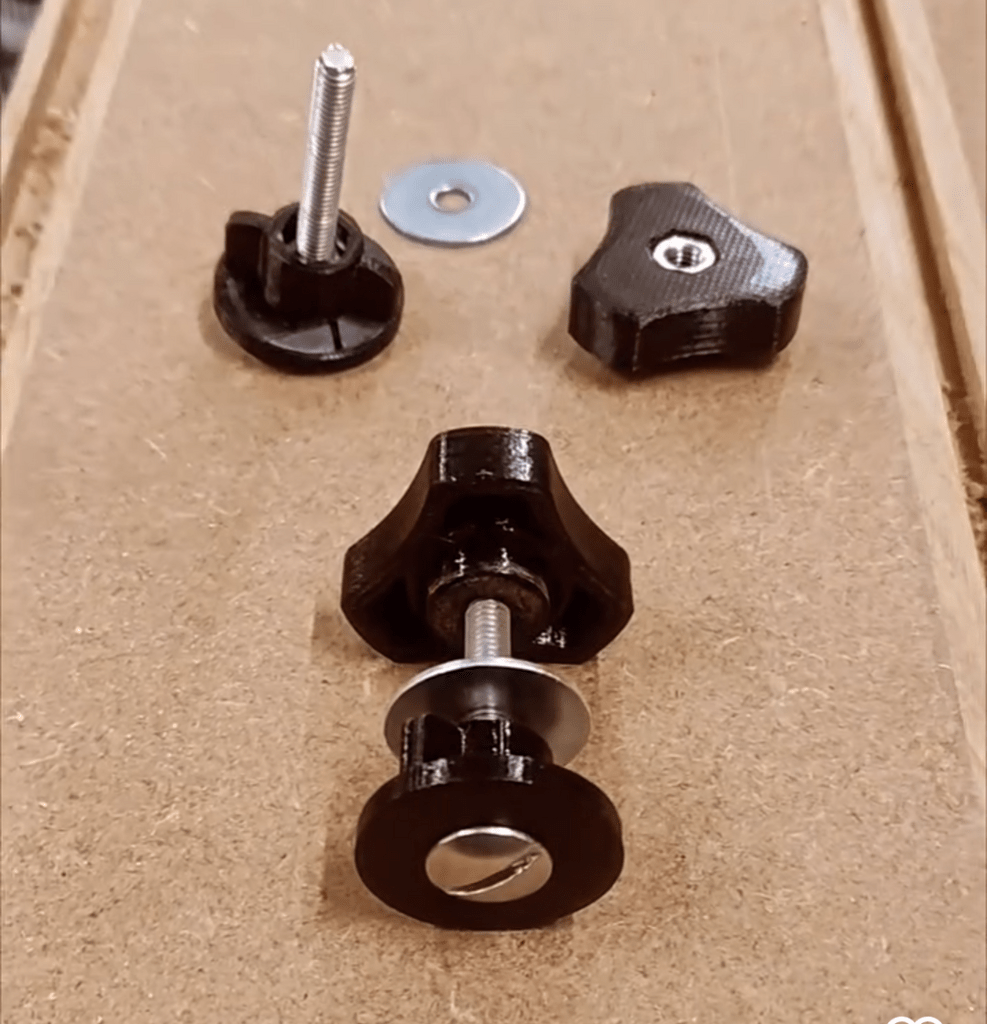

Quelques pièces en impression 3d en PLA pour les presseurs et PETG pour les écrous.
Vidéo :
Les presseurs
facebook.com/s...Haacz8rnRePVCQ/
instagram.com/...nZhYXMwam9qNDU4
Les écrous
facebook.com/s...t5cWRBJnxBnqea/
Licence
Discussions
Bonjour.
.
Bien sympa cette réalisation. je n'ai pas regardé les vidéos car je n'ai pas de compte FB et Insta.
J'aime bien l'idée du cric en bois
Il permet au moins d'avoir une course voulue par tour de volant (par exemple 10 mm par tour). Je note l'idée car j'avoue ne pas y avoir pensé.

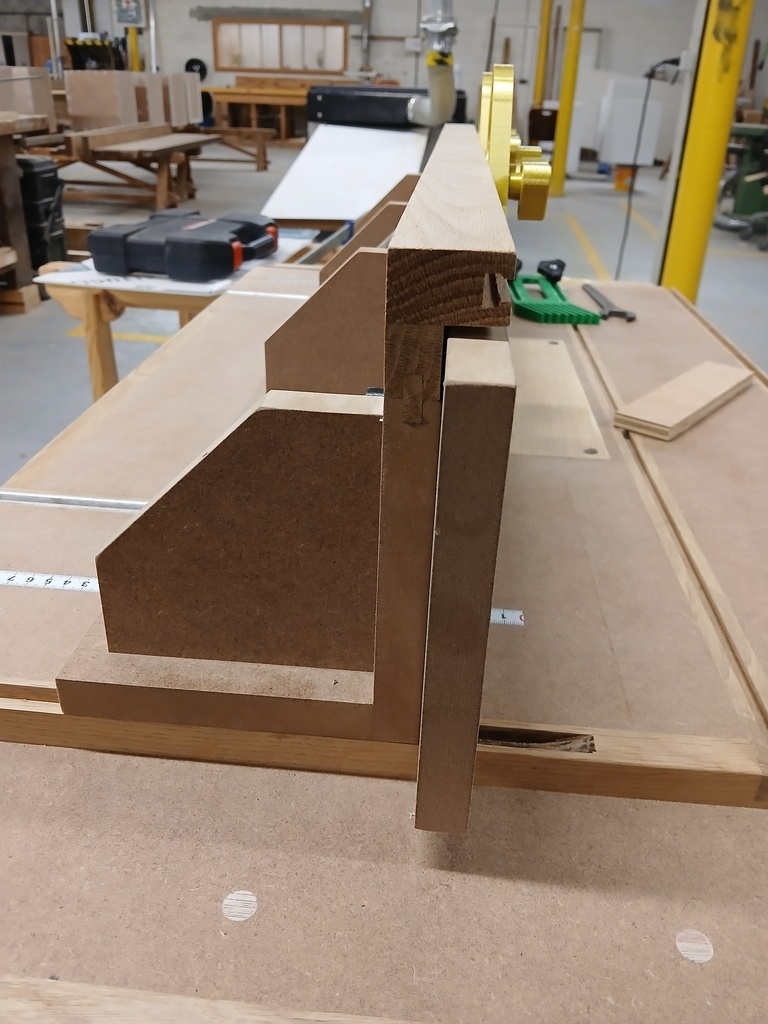

Par contre, il ne me semble pas que la joue d'entrée soit réglable en profondeur par rapport à la joue de sortie. C'est bien pratique selon le fraisage réalisé !
Et bien sympa votre "petit" atelier
. J'aime bien vos équerres de serrages d'angle. Je pique l'idée
.
Bonne journée..
Merci
je vous confirme les joues sont bien réglables. Par contre je ne pourrai pas vous dire si un tour est égale à 10mm mais le réglage se fait avec précision et ce qui importe.
vous avez bien raison de piquer l'idée moi aussi je l'ai fait.
Les équerres sont pratiques effectivement
Bonne journée
Dimitri
L'atelier de Dimitri Est-ce que tu peux expliquer comment tu règle la profondeur de la joue de sortie par rapport à la joue d'entrée? Je ne vois pas du tout comment tu fais et je bloque sur ce point pour la réalisation de la mienne?
Termite je pense qu'on ne parlais pas de la même chose, alors les joues sont réglables effectivement de gauche à droite en fonction de la fraise utilisé. Mais là on parle de la profondeur, comme sur une toupie c'est bien ça ?
Oui, c'est bien de ça dont je parlais.Le réglage en profondeur de la joue de sortie comme sur une toupie
Bonjour,
du travail soigné, chapeau. Je note l'enfermement de la défonceuse, précieux pour la longévité de l'audition…
Pas d'accès aux vidéos non plus, réservées aux adeptes. Heureusement, le descriptif et les images sont claires.
Merci c'est très gentil
, désolé je devrais faire une vidéo youtube.
Oui le sons est très atténué en plus du casque antibruit c'est top
Tout en bois, la classe.
Merci
j'en ai plein les mirettes ! bravo

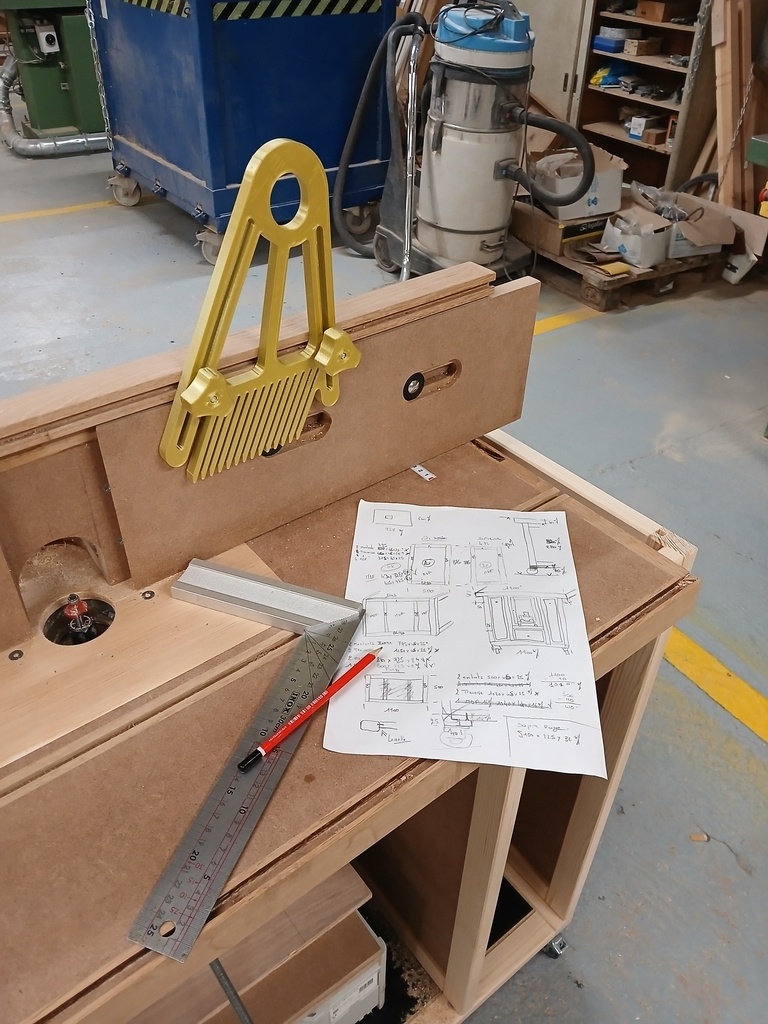

Super boulot ! Impression 3d pour les peignes ? J'en cherche mais n'ai pas d'imprimante 3d.
J'ai une question sur l'interrupteur : j'ai mis le même, et quand j'éteins la défonceuse avec, ensuite pour rallumer il faut que je reenclenche la défonceuse (éteindre et allumer avec son bouton), faire juste on sur le gros bouton ne la relance pas. C'est normal ?
Merci
Merci du compliment
alors sur la dewalt le bouton reste enclenché sur la machine pas besoin de la rallumer à chaque fois c'est top
elle est gérée par l'interpréteur.
Oui j'ai réalisé les peignes en impression 3d en PLA le mieux c'est PETG plus solide, mais pour l'instant ils font le travail
Peut-être mettre un Colson ou un collant sur la défonceuse pour maintenir le bouton enclenché ?
L'atelier de Dimitri Ok!
En fait le bouton est bien enclenché mais ça ne redémarre pas avec ma Makita, très bizarre, il faut éteindre et rallumer la machine. Je pensais que c'était une sécurité de l'interrupteur
Certainement, j'ai également une défonceuse triton MFO1 et elle dispose d'un bouton on off directement sur la machine.
gregu4 en fait votre défonceuse ( affleureuse makita RT0702 ?) a une fonction anti-redemarrage , c'est une sécurité en cas de coupure de courant. Malheureusement elle ne peut pas être désactivé a moins de bidouiller l'électronique.
Eldra ah ok merci ! Pas grave. Certainement plus sûr...
Très beau travail.
C'est très gentil merci
