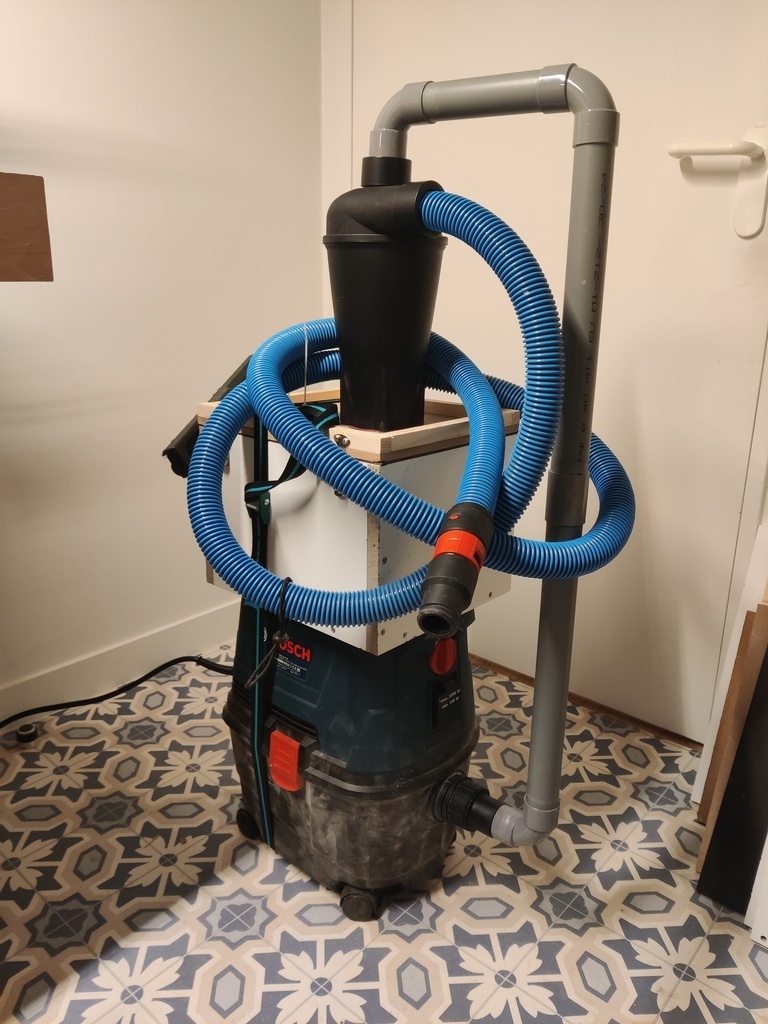

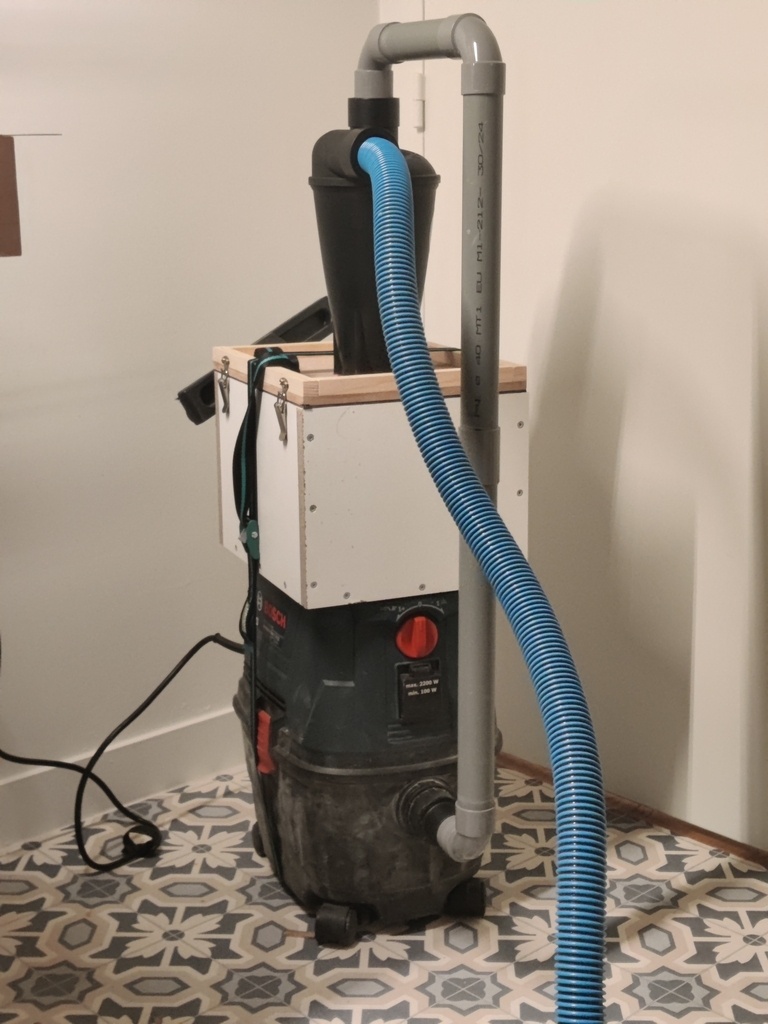

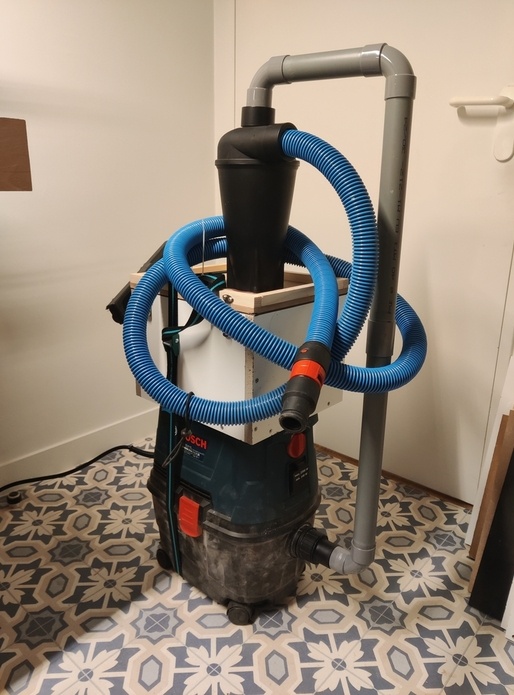

Un projet d'une journée : aspiration cyclonique pour l'aspirateur d'atelier.
Je ne rentre pas dans les avantages/inconvénients d'un tel système car de nombreuses vidéos et tutos existent.

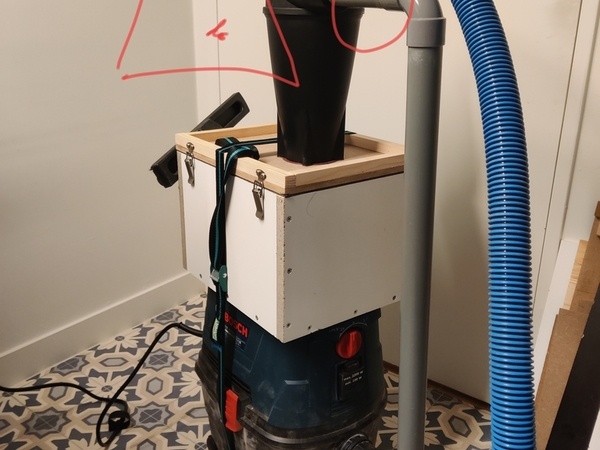

Boite en mélaminé 18mm (chutes d'une étagère). C'est suffisamment épais pour ne pas bouger avec la dépression de l'aspiration. 30 cm de long, 24 de large, 22 de haut.
Le chant blanc de la tranche des planches est sur le haut pour servir de support parfaitement lisse au joint d'étanchéité. Planches fixés avec joint acrylique pour l'étanchéité et quelques vis.
Le joint d'étanchéité du couvercle est un joint de 3mm d'épaisseur pour fenêtres trouvé en GSB. Ca marche très bien.
Couvercle en MDF 10mm qui ploie un peu sous l'aspiration. Je n'ai pas installé le kit anti-dépression...
Cyclone Dust Commander acheté en ligne. Tuyau PVC en diamètre 40mm qui rentre nickel avec les adaptateurs fournis par DC. Le tuyau Bosch fait aussi 40mm.
Très content du résultat.

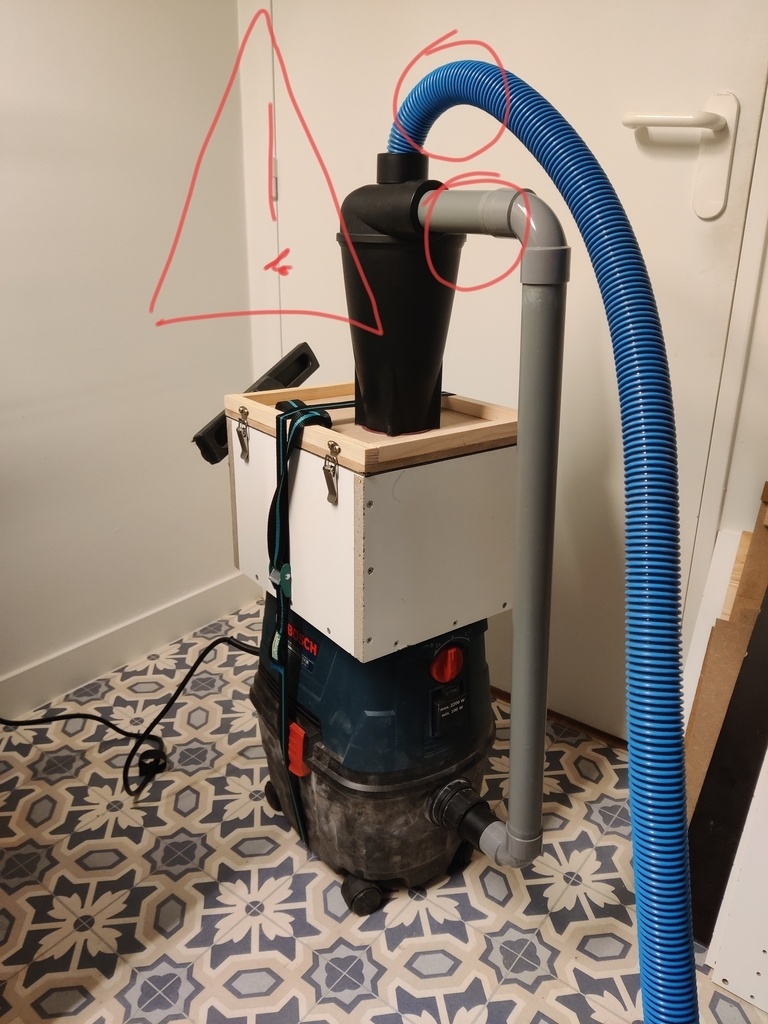

Ci-dessous le premier montage qui n'est pas bon car l'entrée des 'aspirés' est au mauvais endroit. Merci à Flaab de me l'avoir dit.
Néanmoins, ça aspire quand même... mais c'est sans doute moins performant.
Licence
Discussions
Bonjour,
Ça fonctionne bien ?
Il me semble que les tuyaux sont inversés...
Chez moi l'aspiration se fait par le haut et l'entrée des "aspirés" par la partie horizontale.
Mickael
Voila, c'est réparé. Merci.
L'aspiration sera la même mais le remplissage du sac de l'aspirateur moins rapide :)
C'est vrai ce que tu dis, je l'ai monté à l'envers...
En tout cas, ça aspire nickel. Il va falloir que je rachète du tube PVC pour modifier cela. Merci pour la remarque...
Oui, en récup, avec une ou deux..
ça marche bien. Regarde celui que j'ai fait, il ne m'a pas couté lourd ! Ça marche fort ! Défaut que je vais modifier, (depuis quelque temps) le récipient de copeaux tout le temps plein. Une cuve un peu comme la tienne qui va prendre la surface.. volume maximum que je vais pouvoir prendre, sans que ça soit embêtant.
Je confirme de mon expérience que "l'empilement"est le meilleur usage pour un cyclone "mobile". Ce n'est pas toujours possible selon l'aspirateur mais c'est beaucoup plus pratique qu'une cuve avec cyclone à part (en deux éléments on a tout à déplacer deux fois et on est limité par la longueur de tuyau + problèmes à monter démonter + encombrement).
