Ça défonce dans le cyclone

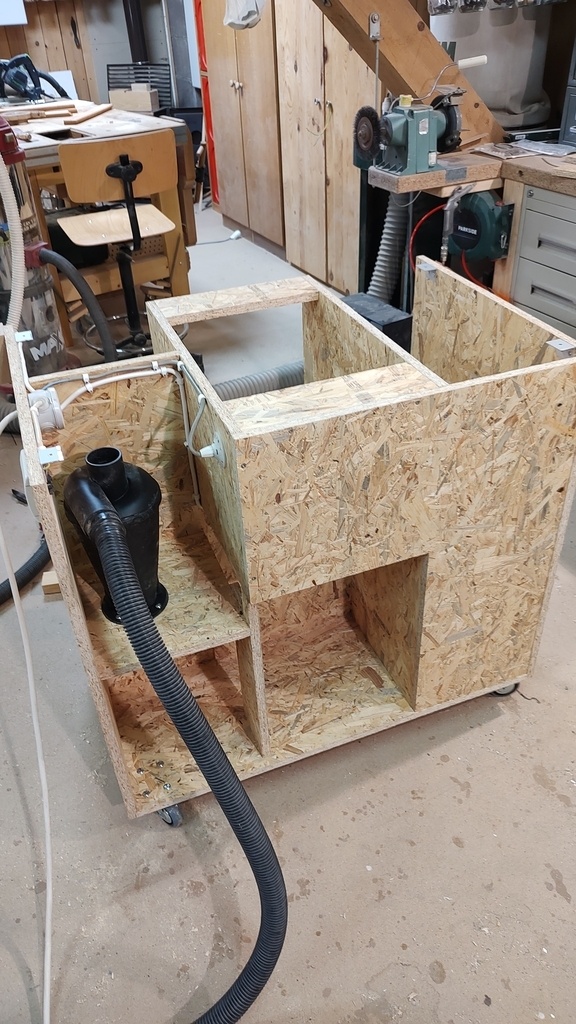

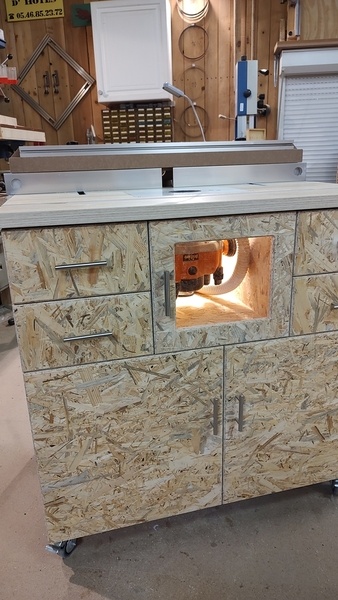

Ça fait un moment que je voulais revoir mon installation de défonceuse sous table qui ne me donnait pas entière satisfaction.
En effet, la défonceuse, une très vieille Makita en diamètre de fraises 12 mm n'était pas très pratique d'utilisation tant pour la "montée-descente" que pour le changement de fraises, et l'aspiration était peu efficace.....

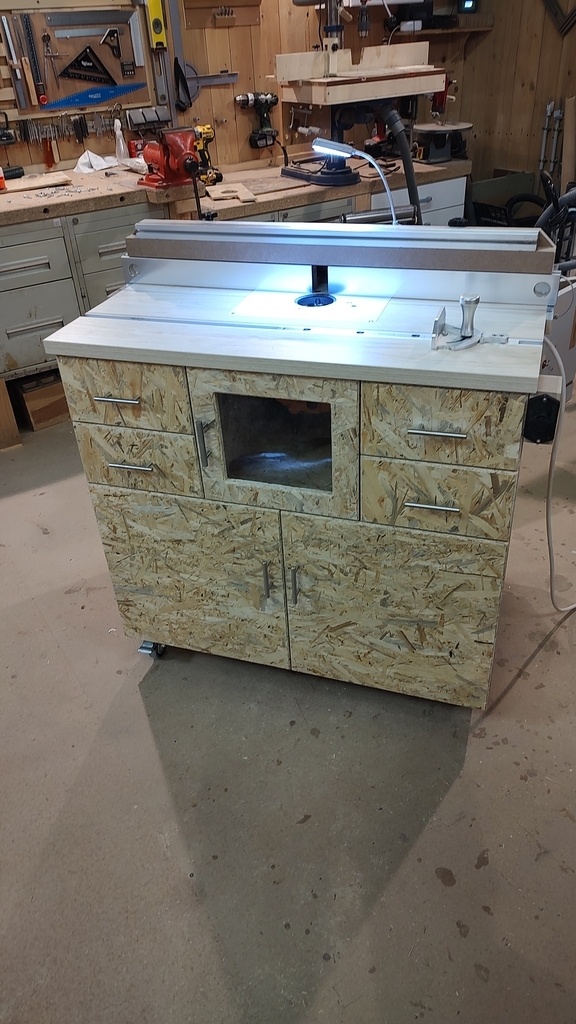

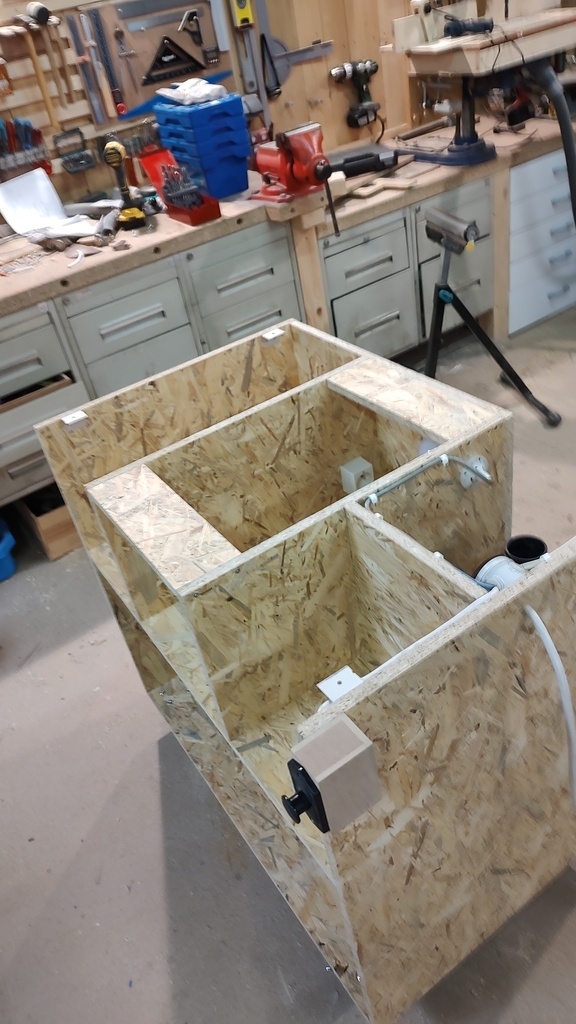

Je me suis donc lancé dans ce projet qui, je dois l'avouer, m'a pris un peu plus de temps que prévu pour le réaliser étant donné les nombreuses options que je voulais lui adjoindre et que j'ai fabriquées.

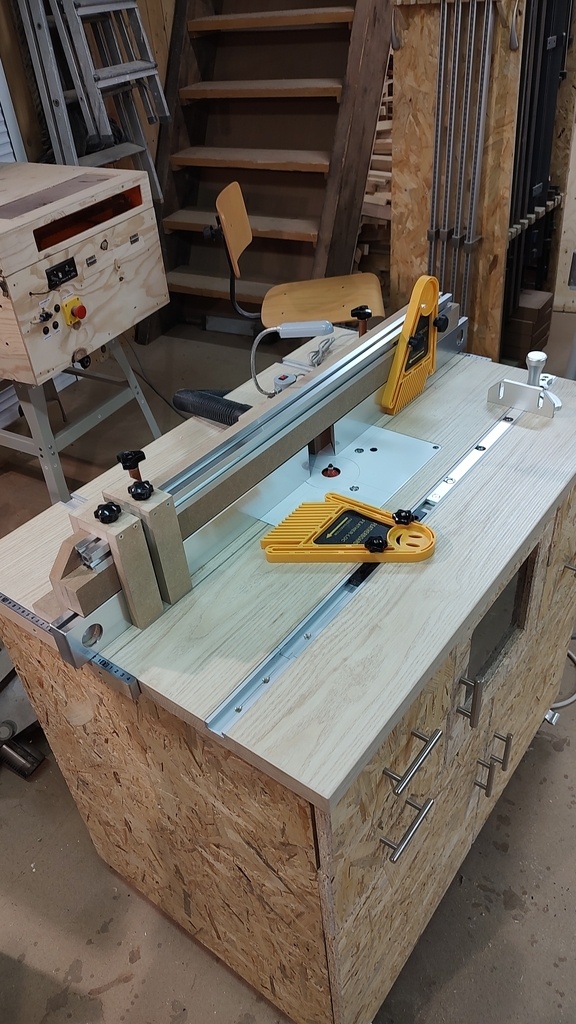

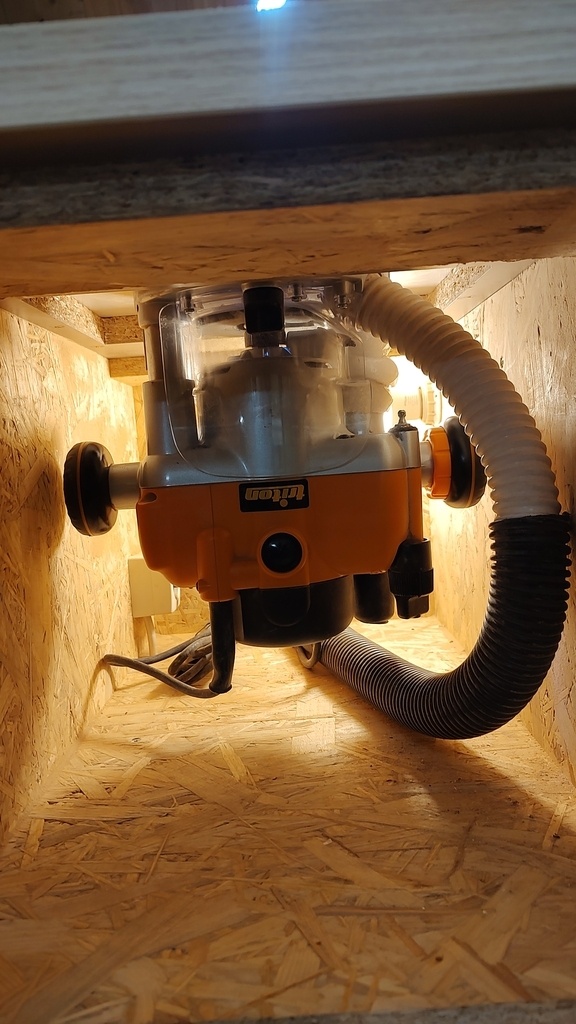

Pour la défonceuse j'ai choisi la Tra001 de Triton et pour l'aspiration un aspirateur Parkside de chez Lidl.

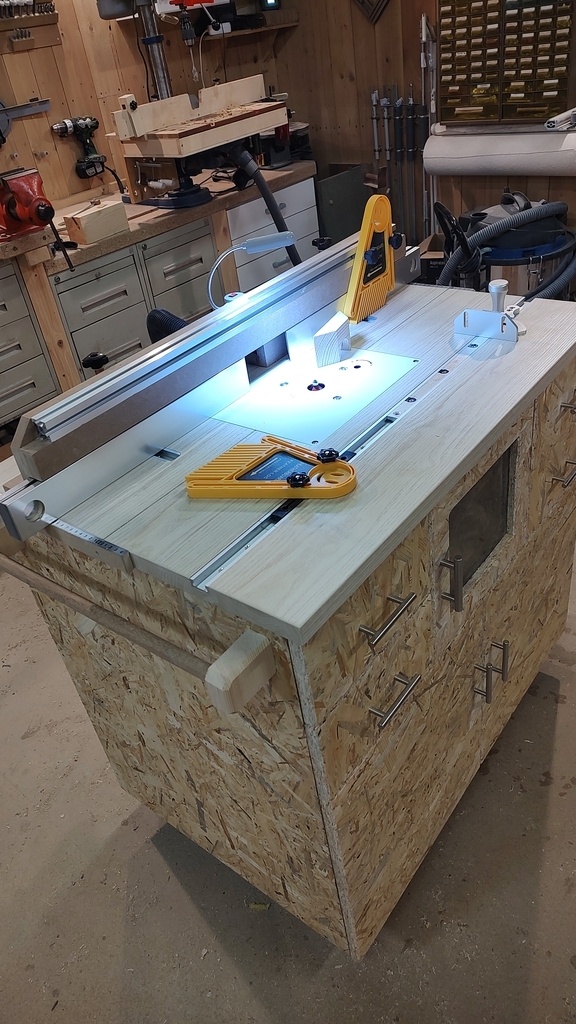

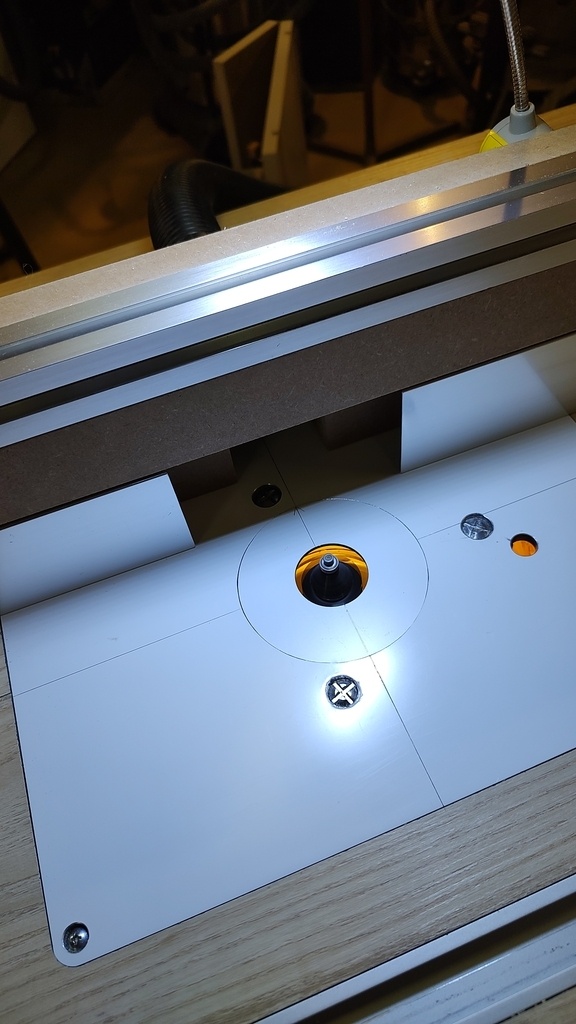

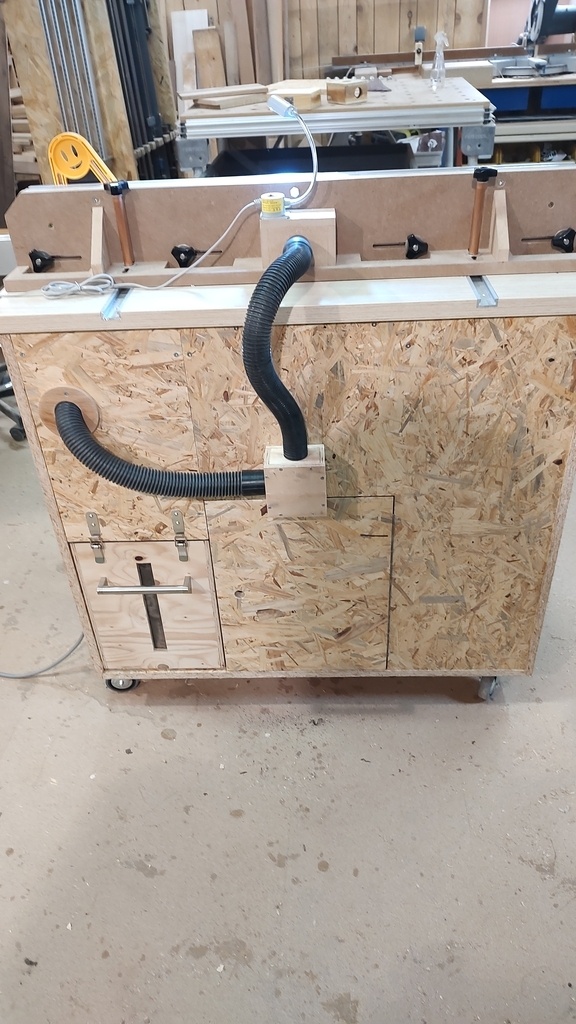

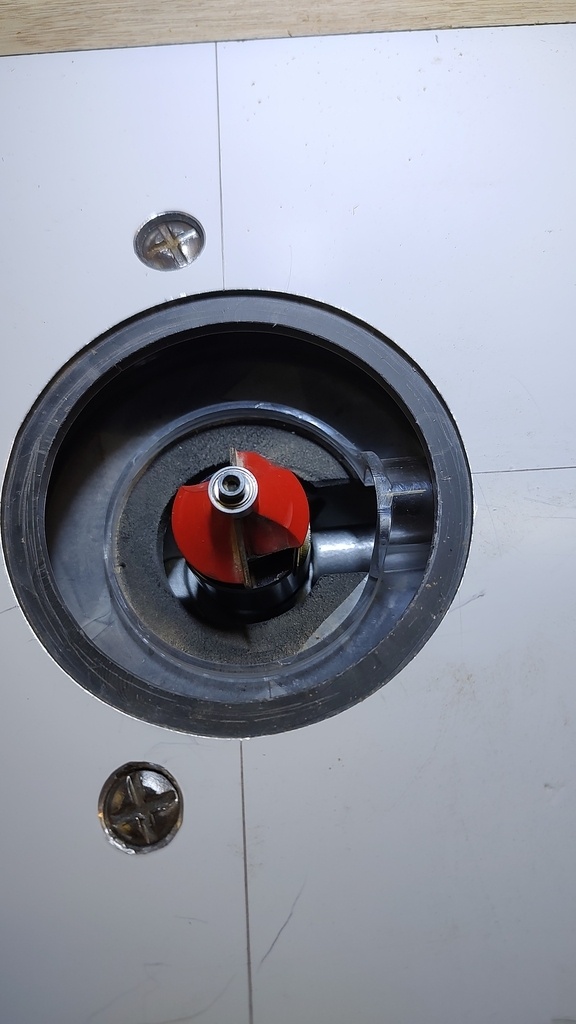

La plaque d'insertion est fabriquée en alupanel de 6mm.

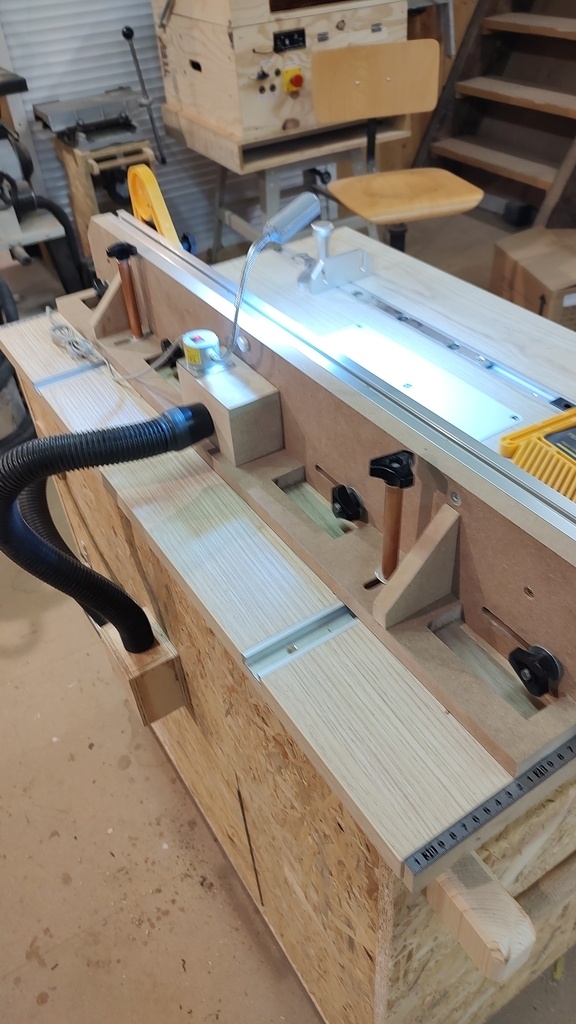

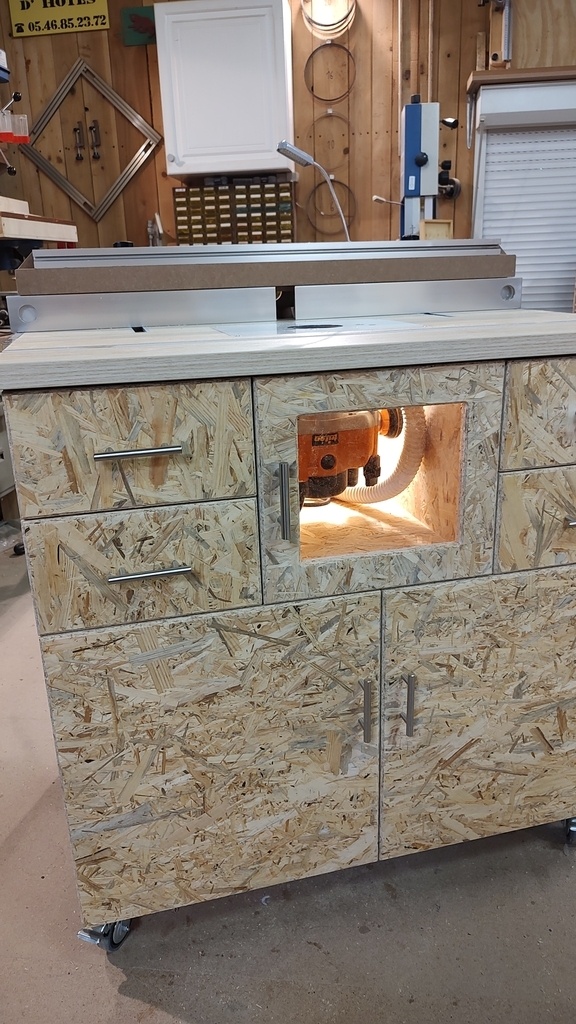

Le résultat est très convaincant😁😁

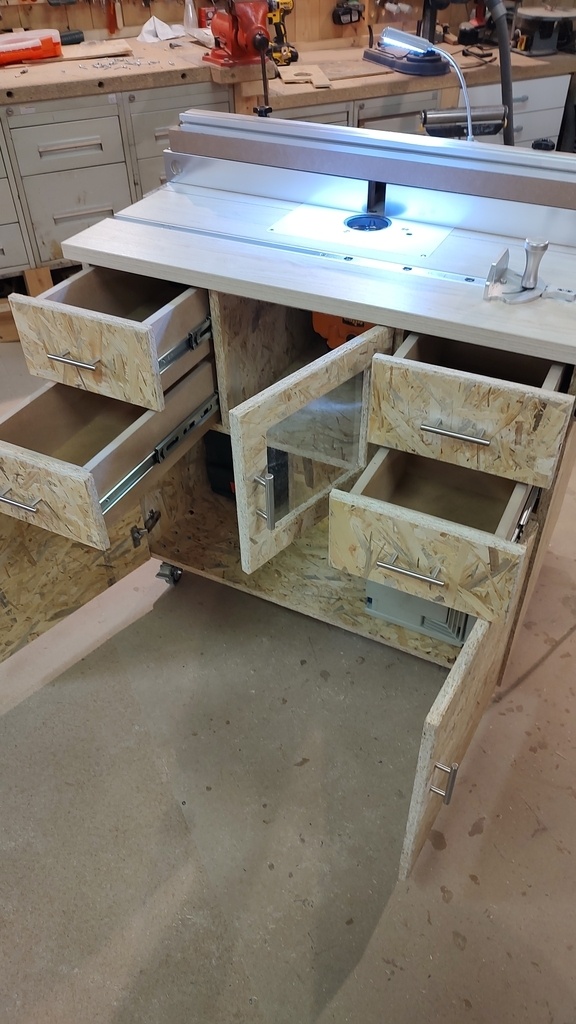

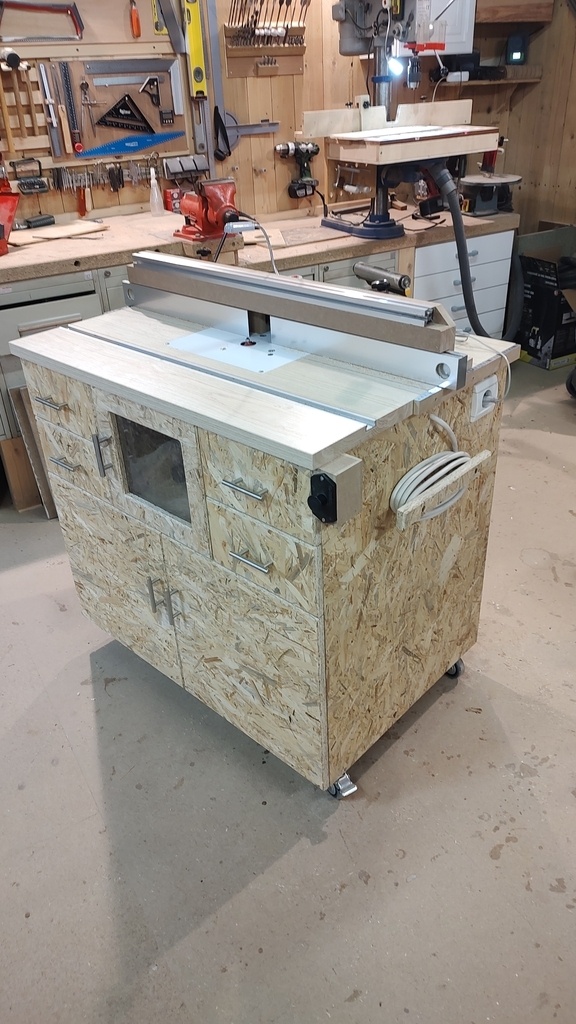

Le meuble est sur roulettes pour pouvoir le déplacer dans l'atelier où je veux.

Mis à jour

Discussions

MENFRA  a publié la création "Ça défonce dans le cyclone".
il y a 18 jours
Erkenbrand
( Modifié )

J'adore ! Tout est super bien pensé !
Je suis curieux au niveau de l'étanchéité du tiroir à sciure sous le cyclone. Je vois que l'avant est plaqué vers le haut avec les fermetures à levier. Y a-t-il quelque chose de prévu pour plaquer aussi l'arrière ?

MENFRA

Oui au dos du bac j'ai fixé un profilé équerre en aluminium qui vient s'enficher dans une rainure au fond du compartiment. Je posterai des photos demain qui seront certainement plus parlantes. Bonne soirée

MENFRA

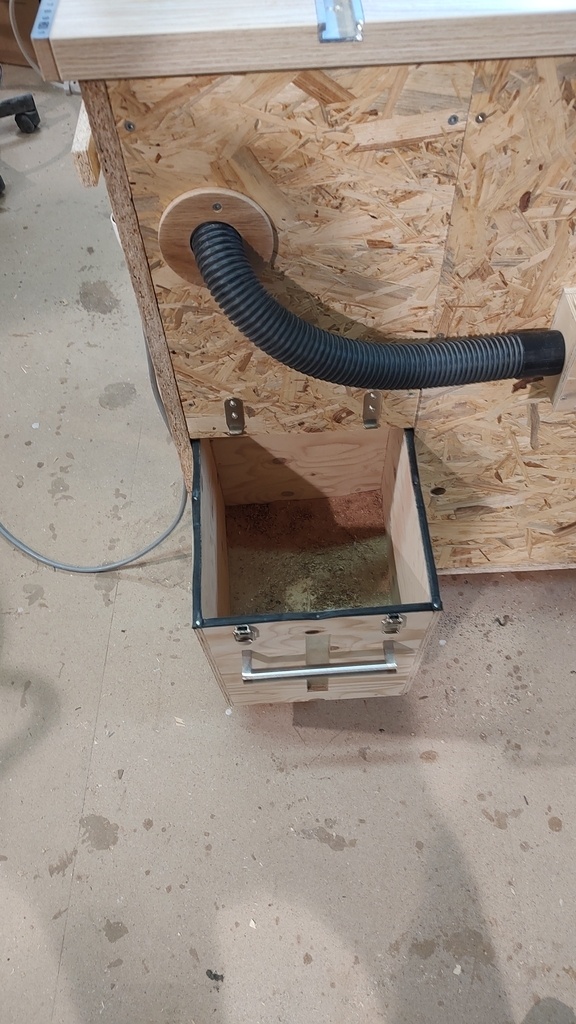

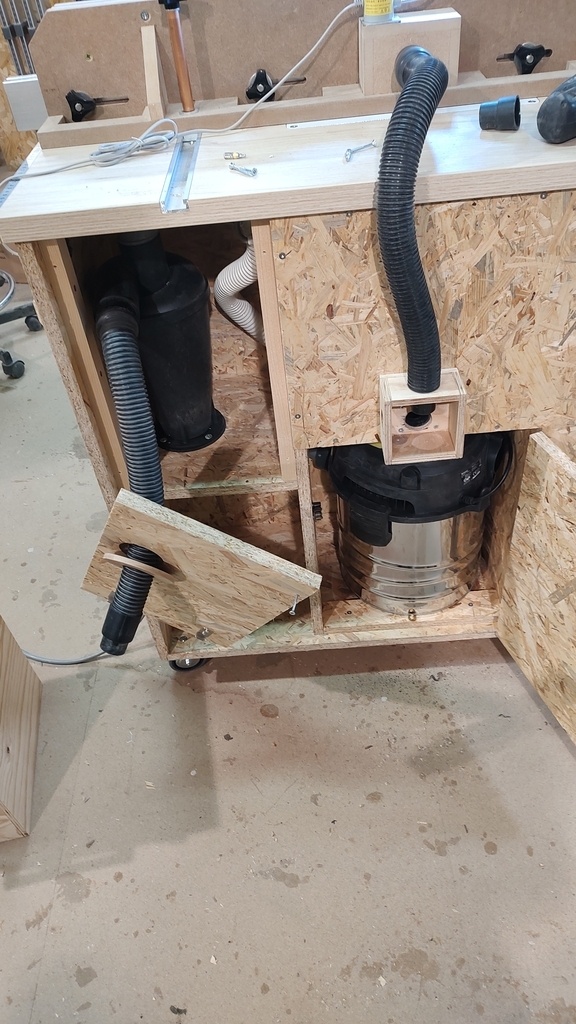

Voici les photos du système pour l'étanchéité du bac à sciure.Le tasseau au fond est biseauté pour faciliter l'insertion et serrer le haut du bac contre le plancher du cyclone.

Erkenbrand

C'est super malin ! 👏
Je suis admiratif comme chaque détail a été bien pensé !

MENFRA

Merci

Femto
( Modifié )

Ouah tout y est !

MENFRA

Merci 😁

Ara
( Modifié )

Alors là, chapeau !

MENFRA

Merci 😁😁😁

Guibo
( Modifié )

Bravo ! Tu as trouvé où ta plaque de défonceuse ? J'en cherche une à moindre frais...

MENFRA

Je l'ai fabriquée

Guibo

La classe ! tu l'as faite en quel matériau ?

MENFRA
( Modifié )

En alupanel (panneaux sandwich polyéthylène aluminium) de 6mm

Guibo

Ok, merci MENFRA , j'hésite à partir sur une plaque d'aluminium en 10mm. En tout cas ça me donne des idées. Bonne continuation !

jperier
( Modifié )

Guibo j'ai acheté la mienne sur plastik-parts.de en alu, réalisée pour la tra001, j'en suis très satisfait.
6mm épaisseur, seul reproche :les inscriptions sont un peu grossières.
Moins de 50e avec les frais de ports de memoire

Guibo

jperier Merci pour le tuyau, j'ai finalement retenu la méthode de Cray : youtube.com/watch?v=Um6dK8olL1Y pour réaliser des gabarits en alu/contreplaqué.
J'ai acheté des plaques d'alu 0.8mm et ça me servira plus tard pour mes gabarits à queue d’aronde.

jlm1

jperier Bonjour, je ne trouve pas ce site ? Merci

jperier

jlm1 j'ai corrigé l'adresse dans mon message.

Mamouth
( Modifié )

top class !

MENFRA

Merci

NestorWood
( Modifié )

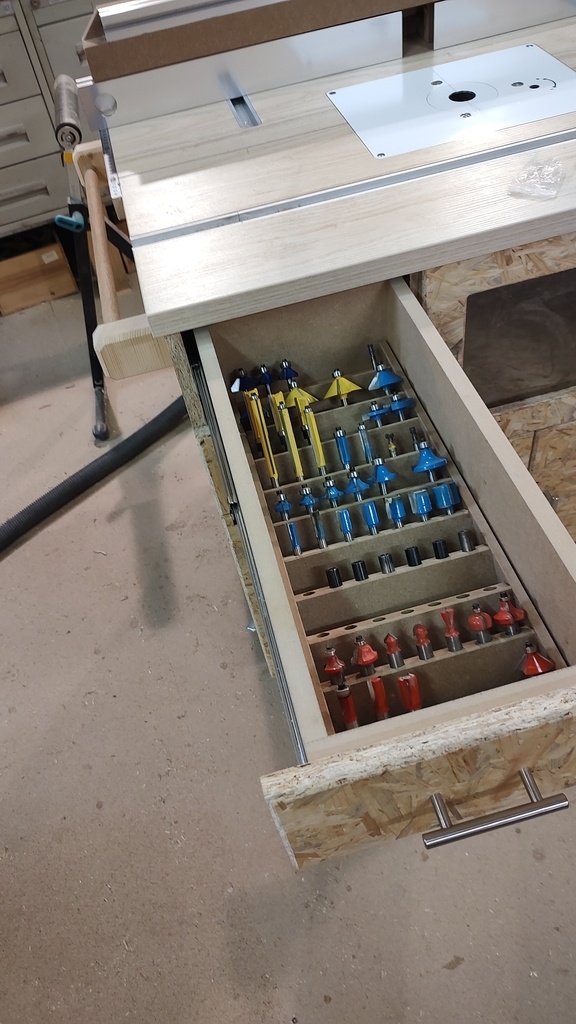

La classe totale ! Avec toutes les options ! A voir le rangement des fraises par couleur on devine un maniaque du rangement...😅
Le cyclone est imprimé 3D ou acheté ?
Tu as prévu un réglage micrometrique sur le guide parallèle ?

MENFRA

Merci et bonsoir voisin 😁.
Le cyclone a été acheté.
Pour l'instant je n'envisage pas l'ajout d'un réglage micrométrique mais c'est une vraie bonne idée 🤔

contreforme
( Modifié )

Salut,

Ce meuble, il défonce !!!
Trop utile dans un atelier digne de ce nom…

Top à toi !

MENFRA

Merci

Louisianne
( Modifié )

Un super projet! Je suis occupée à fabriquer la mienne... je n'ai pas pensé à intégrer l'aspiration. Mais c'est une très bonne idée !

MENFRA

Merci 😁

julpec
( Modifié )

Ha ouai, tout est bien vu, bravo.
Petite question sur le changement de fraise. Tu passes par dessous j'imagine, en ouvrant la porte vitrée (?). Pas trop pénible pour changer de fraise ? On a l'impression que l'espace est juste bien trop petit.

MENFRA
( Modifié )

Merci.
Non, je passe par le haut pour le changement de fraises.
Sur la Triton Tra001 tout est prévu pour ça. Il suffit de monter l'arbre de la défonceuse au maximum et l'axe est bloqué automatiquement par une clavette, ce qui permet de desserrer la griffe et de changer la fraise.
Cette machine est vraiment parfaite pour le montage sous table

xuarig
( Modifié )

Bonjour. Formidable et astucieux. Petite question : quel système pour régler la hauteur de passe de la fraise ? Le seul système de la Triton ? Cordialement, Philippe

MENFRA

Merci 😁
Oui pour l'instant uniquement le système de la Triton . A voir à l'usage.....

xuarig

Merci.
Je viens de regarder la Triton : elle est vendue par Sauter avec une plaque d'insertion en alu de 9mm, pour un prix qui semble intéressant; à réfléchir pour un futur projet.

Sax51
( Modifié )

Bonjour et bravo pour ce super projet.
Très inspirant et cela donne envie !

MENFRA

Merci 😁

pontordu
( Modifié )

Très beau meuble et éfficace ,bien pensé

MENFRA

Merci 😁

Sax51

On croirais presque du marbre l'osb avec une citrouille au milieu.
très belle réalisation.

MATTHIEU2933
( Modifié )

Superbe. Si tu as les plans je suis preneur, je ne suis pas non plus convaincu de ma table de défonçage 🤓

MENFRA

Merci.
Je travaille encore à l'ancienne avec des croquis à la main que seul moi peut déchiffrer🥴et souvent les améliorations me viennent en cours de fabrication.
J'ai plusieurs fois essayé de me mettre sur SketchUp mais je trouve ça laborieux et j'accroche pas.... Désolé

Jaqk
( Modifié )

Et donc l’alupanel, pas de fléchissement sensible ? D’autant que ta plaque est de grande dimension.

MENFRA

Aucun fléchissement pour l'instant....
