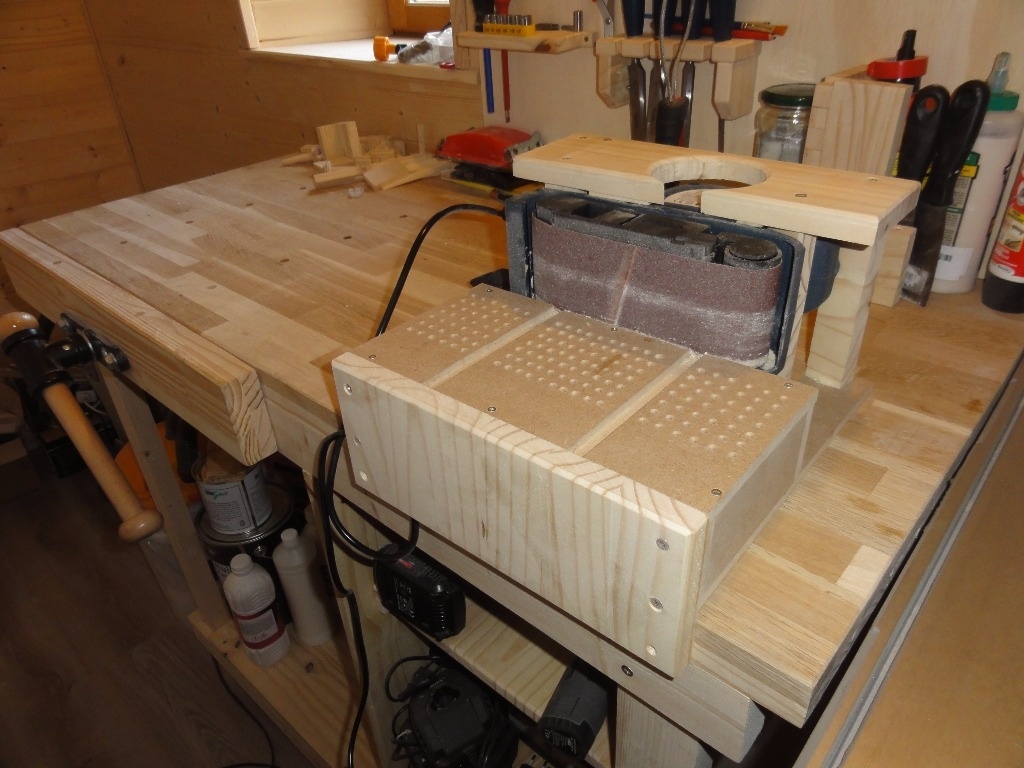

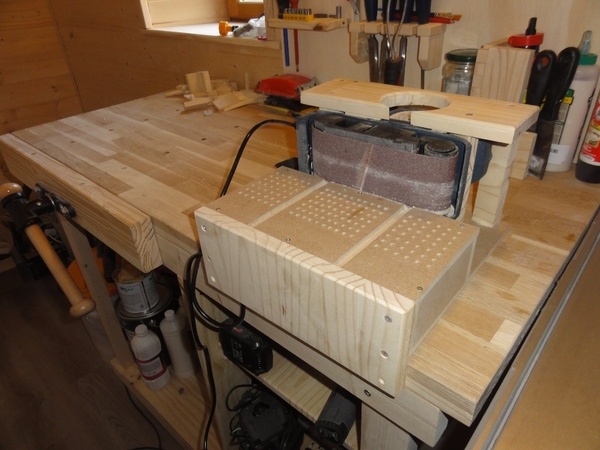

J'ai réalisé ce support pour une ponceuse à bande premier prix.
Le plan horizontal est une boîte à poncer sur laquelle on peut brancher un aspirateur. C'était une idée personnelle de mélanger ces deux « outils », mais pas forcément l'idée du siècle.
Les deux rainures seront utilisées par des guides parallèles et perpendiculaires que je n'ai pas encore fabriqués (je le ferai quand j'en aurai le besoin).
Ci-dessous, une vidéo de la fabrication avec quelques explications et un petit bilan.
Licence
Autres créations de
gibetb
Voir aussi
Discussions
bien joué la video !!! a bientot
Beau support!
La ponceuse à bande sera mon prochain achat et je ferai certainement un montage stationnaire aussi mais peut etre avec la possibilité de sortir plus facilement la machine...
Un prochain montage qui pourrait te faciliter le travail serait un montage pour la défonceuse sous table. Tellement plus pratique pour faire les chanfreins et les rainures....
L'aspiration des ponceuses a bandes est un vrai casse tête. Les poussières sont déplacées de façon horizontale de par le déplacement de la bande. Il faudrait tenter une aspiration par le côté.
A la 5ème minute, tu chanfreiné tes chants. Tu commences par le bois de fil. Il faut toujours commencer par le bois de bout. Car:
Bois de fil, tu coiffes
Bois de bout du éclatés
Le petit éclat qui se fera à la sortie de ta fraise sur le bois de bout disparaîtra lors du fraisage du bois de fil. Hors si tu as déjà fraisé le bois de fil, l'éclat se fera sur le bois de fil fini.
Très bonne vidéo, très claire!
J'aime beaucoup, c'est propre! je regarderai la vidéo quand je serai plus à l'aise ;)
beau boulot!
Pour les trous plus près du bord tu peux les faire de biais
schgreg Merci. Si je peux te donner un conseil pour le choix de ta ponceuse à bande : prends un modèles dont les côtés sont les plus droits et perpendiculaires à la semelle possible. Certaines ponceuses sont prévues pour être fixées à l'établi à l'aide de serre-joints. Et bien sûr, la défonceuse sous table est prévue dans les mois à venir : clairement, j'en ressens régulièrement le besoin.
niconathy Merci. Pour le chanfreinage, je savais tout ce que tu m'as expliqué, mais cela prouve qu'il faut que je réfléchisse davantage avant de commencer un usinage. Donc merci encore :)
Vic66 Merci. Bon visionnage.
mattlalielouise Oui, c'est une idée. On m'également soumis celle de creuser une lumière sur le côté de la boite. Merci pour ta suggestion constructive !
Je branche directement mon aspi sur la ponceuse à bande , après tests c'est ce qui est le plus performant, si tu n'as pas le diamètre idéal, les tuyaux sanitaires en PVC se travaillent super bien en les chauffant au décapeur thermique , si tu veux faire des courbes tu remplis le tuyaux avec du sable et tu fermes les extrémités avant de chauffer.
2ème si tu veux continuer comme tu procèdes, fait des rainures biaises sur seulement le 1/3 arrière de la bande, tu auras plus de puissance d'aspiration et il n'a que là que la poussière commence à centrifuger.
Sinon bien sûr , masque et protections auditives.
Si l'on portes des lunettes, pour les oreilles , l'idéal c'est les bouchons silicones qui prennent idéalement l'empreinte de l'oreille et sont prévus pour aller sous l'eau.
bene569 Merci des ces informations. C'est toujours difficile d'en trouver sur ces problèmes de branchements d'aspirateur.
Sinon, en ce qui me concerne, je porte toujours masque, casque et lunette, même quand j'ai un aspirateur de branché.
super gibetb tu deviens vraiment balèze.
ecto1 Faut rien exagérer, j'essaie de progresser régulièrement en m'attaquant à de nouvelles choses, c'est tout :) Merci.

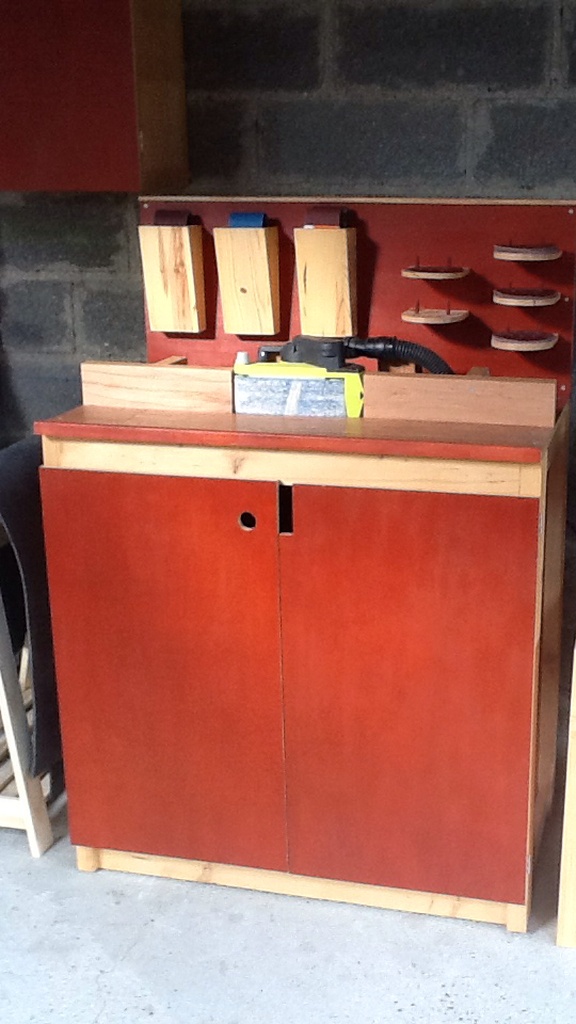

Bonjour jean-baptiste, je n ai pas oublié de vous envoyer les photos du meuble pour ponceuse a bande, c est juste que j ai eu beaucoup a faire. Je viens de voir que vous etes passé sur mon partage alors j en profite. C est un meuble que je vais publier sur le site.
Merci ! Très intéressant ! Bon, le seul problème : il faut un grand atelier :)

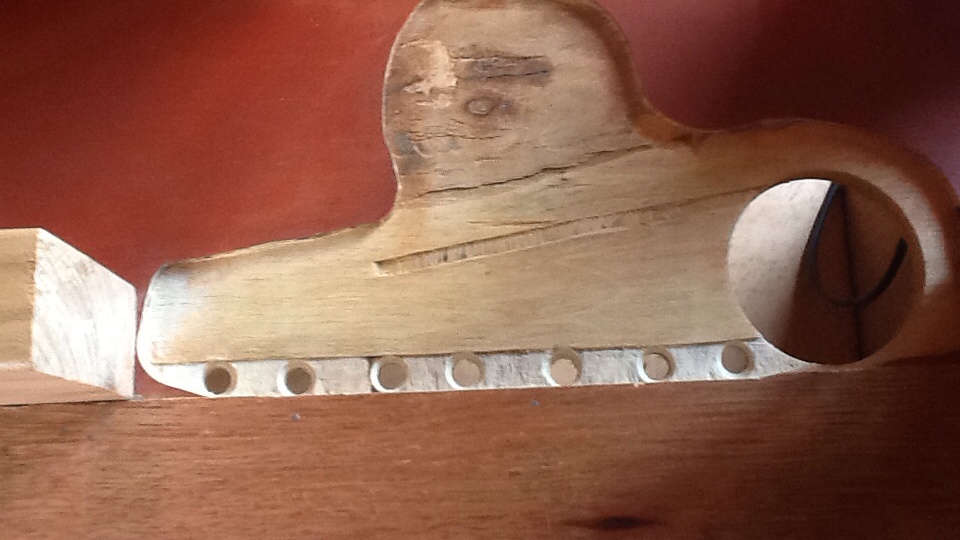

Oui, il faut de la place,c est sur mais ce que je voulais montré c est la ou j ai placé mes trou d aspiration couplé au système d origine de la machine. Bon, j avoue que j ai quand meme un peux de poussières.
Moi aussi je dois réaliser un tel support pour ma ponceuse à bandes, mais je dois avant tout trouver une astuce pour aspirer correctement cette fameuse poussière.
Percer la base du stationnaire de la ponceuse est une première partie de la solution.

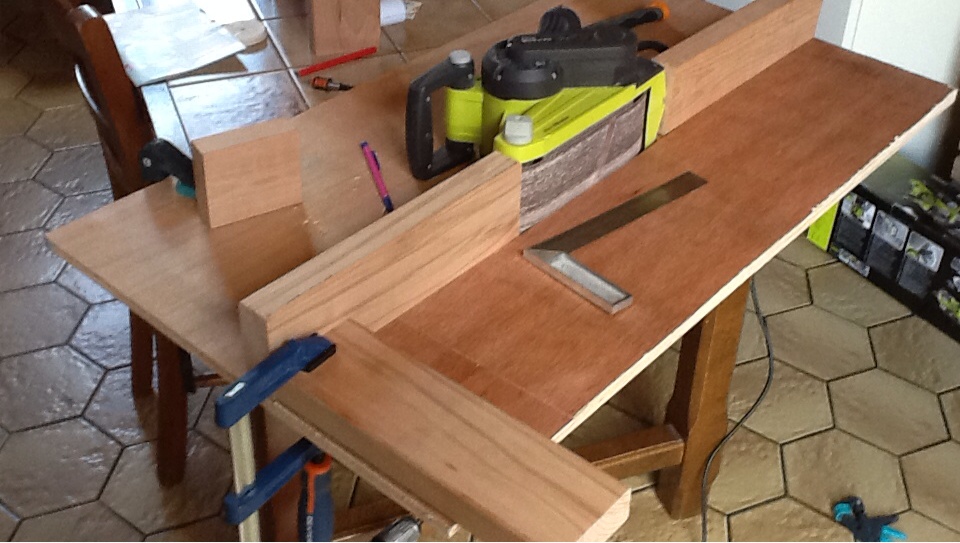

La deuxième partie vient de la ponceuse à bande stationnaire de Vic66.

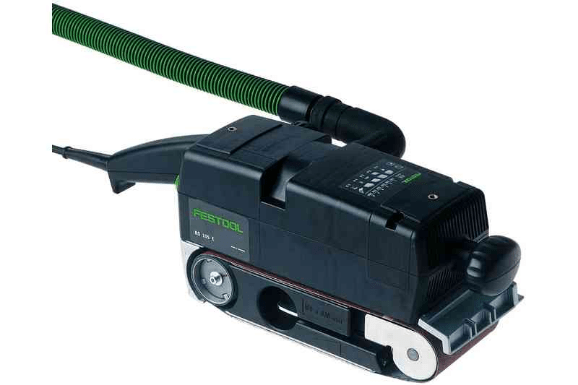

Pour ma part j’ai une ponceuse à bande BS 105 de Festool, possédant une aspiration intégrée, qui est la troisième partie de la solution.
Bon je verrai avec ces trois idées si cela convient.
« A la 5ème minute, tu chanfreiné tes chants. Tu commences par le bois de fil. Il faut toujours commencer par le bois de bout ». Très bonne remarque de niconathy.Merci pour ton partage et ta vidéo, très bien faite.
N'hésite pas à nous tenir au courant de tes essais !
Pour ma part, il faudrait que je refasse quelque chose de mieux, avec une nouvelle ponceuse à bande que j'ai depuis quelques temps. Mon premier essai est perfectible, mais c'était intéressant à faire.
Quant à la remarque de niconathy, je tâche de l'avoir en tête dès que j'utilise la défonceuse :)
gibetb C'est prévu pour le cours de l'année mais, je n'ai pas encore fixé de date de réalisation, je dois d'abord terminer mon rayonnage d'outillage.
Se qui est important au départ, c'est de choisir un ponceuse de qualité.
Effectivement la remarque de niconathy doit toujours rester à l'esprit, afin d'obtenir un bel ouvrage sans éclat.
Yam59 un rayon d'outillage! vite vite ;) suis impatient, j'en fais un également à mon boulot, mais plus simpliste qu'à la maison et avec que de la récup!
gibetb c'est un bon début pour le départ de l'agencement de ton atelier ;) tu auras appris les plus et les moins de ton premier, donc il sera parfait!!! à bientôt
Vic66 C’est un rayon d’outillage du genre comme le tien. Tous les bois sont débités et j’ai commencé à les poser, il ne sera pas mobile mais fixait au mur. La particularité de ce rayonnage vient du fait que je vais placer derrière un éclairage indirect en LEDs.
Pour l’instant je construits mon réseau de bandes LEDS.
Normalement la semaine prochaine il devrait être terminait.
J'ai hâte de voir ça...
Vic66 Moi aussi, j'ai hâte de voir se que cela va donner cet éclairage indirect en LEDs.
Ca va donner une ambiance
j'ai installé il y a qlq temps, un ruban led qui fait le tour de mon rayon (pour le tester et il est toujours là, mais vient à point quand on fait soirée disco avec des effets différents).
