Bonjour à tous,
Ceci est la toute 1ère réalisation que je partage sur ce site
En réalité, je l’ai faite il y a environ 4 ans, mais je me dis que ça peut tout de même servir à certains, au cas où !
C’est d'ailleurs mon 1er meuble.
J'avais juste réalisé un projet en bois avant (une guitare électrique)

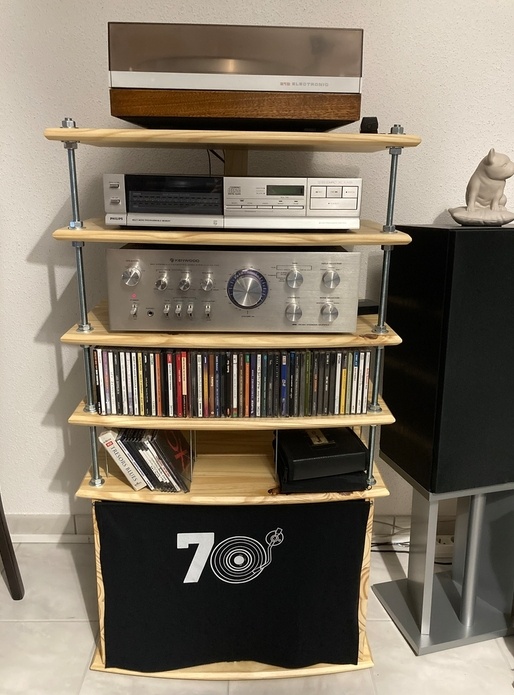

Il s’agit ici d’un meuble pour accueillir mes éléments Hifi : platine vinyle, lecteur CD, ampli, plus les CDs et les vinyles.
Je vous fournis en même temps le plan que j’ai réalisé à l’époque, mais attention, certaines parties ont été modifiées lors de la construction mais pas sur le plan.
Voici quelques précisions :
Les plateaux :

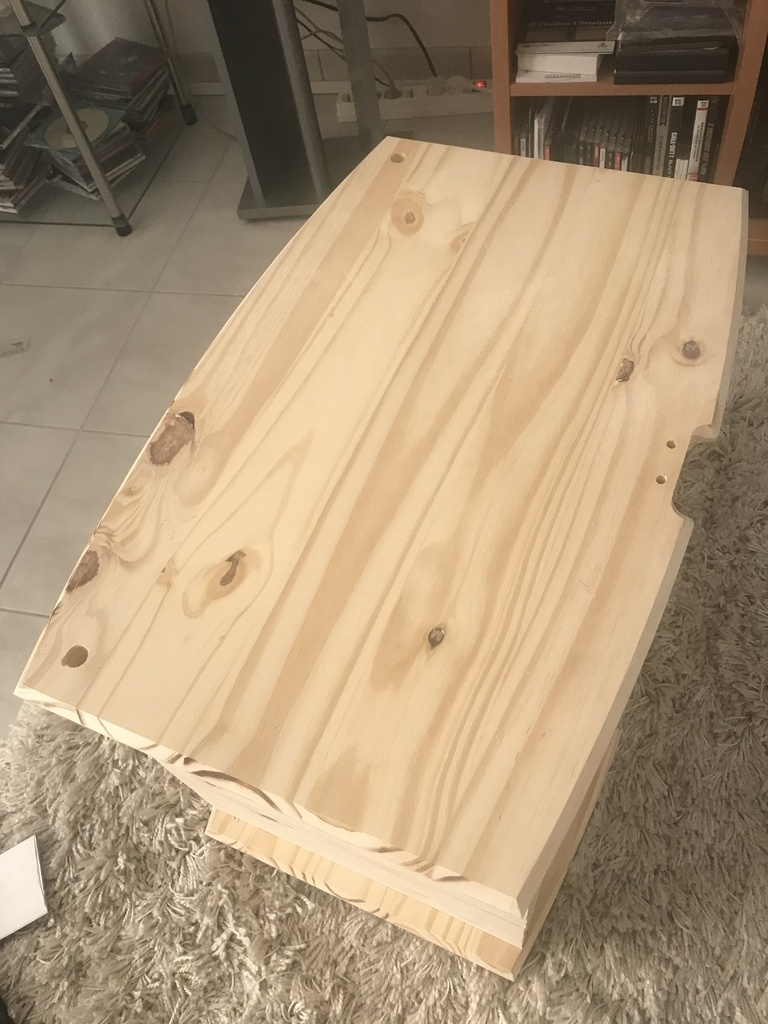

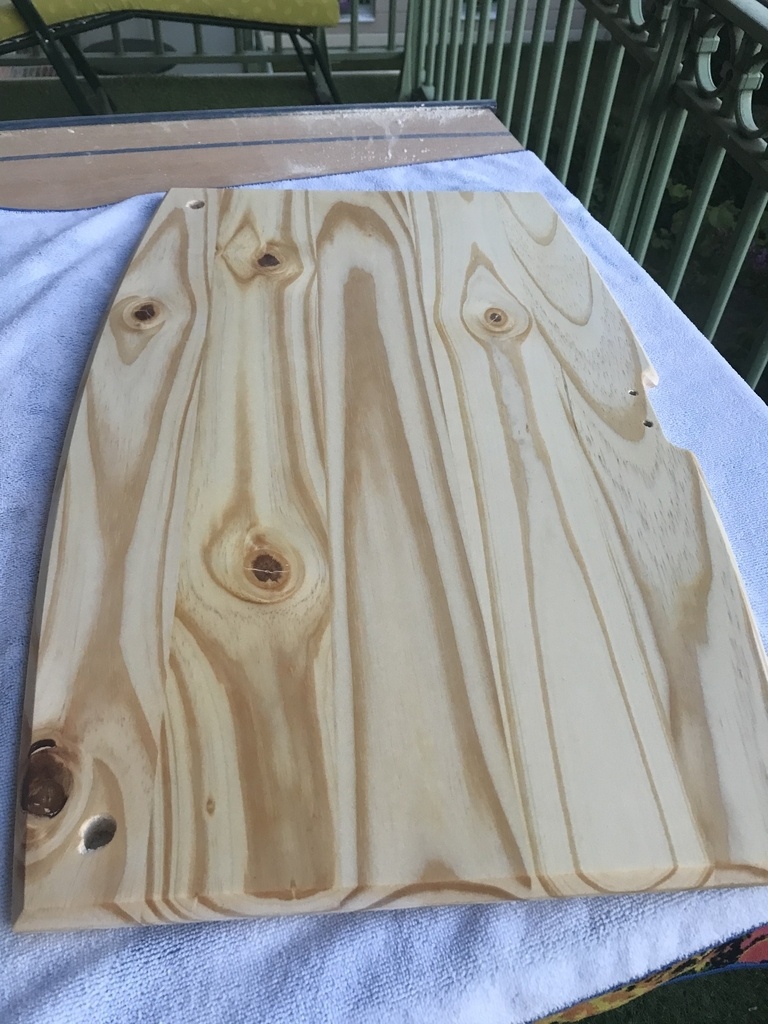

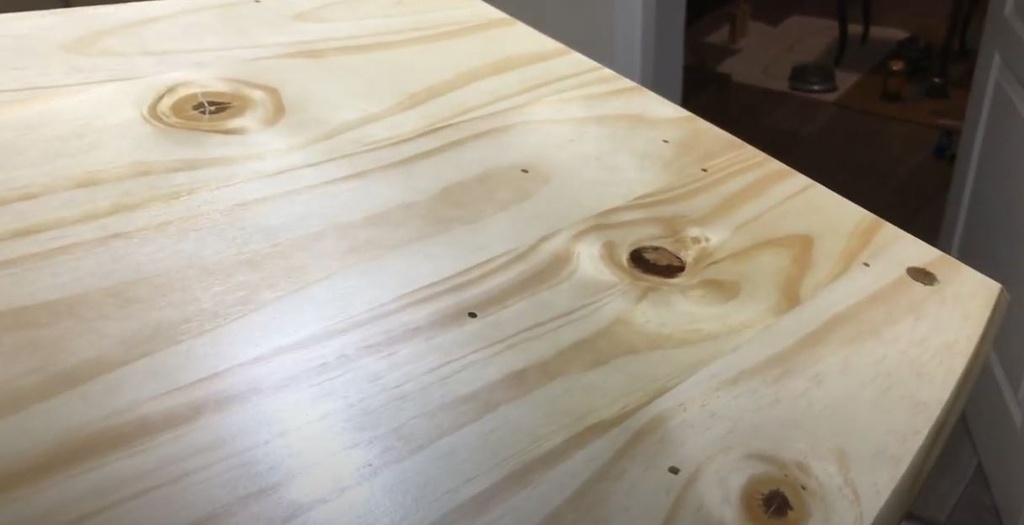

- J’ai acheté des plateaux de 60x250 que j’ai d’abord débités et approchés à la forme à la scie sauteuse.
- Je me suis réalisé un gabarit en contreplaqué et j’ai utilisé une petite défonceuse avec fraise à copier pour fignoler la forme.

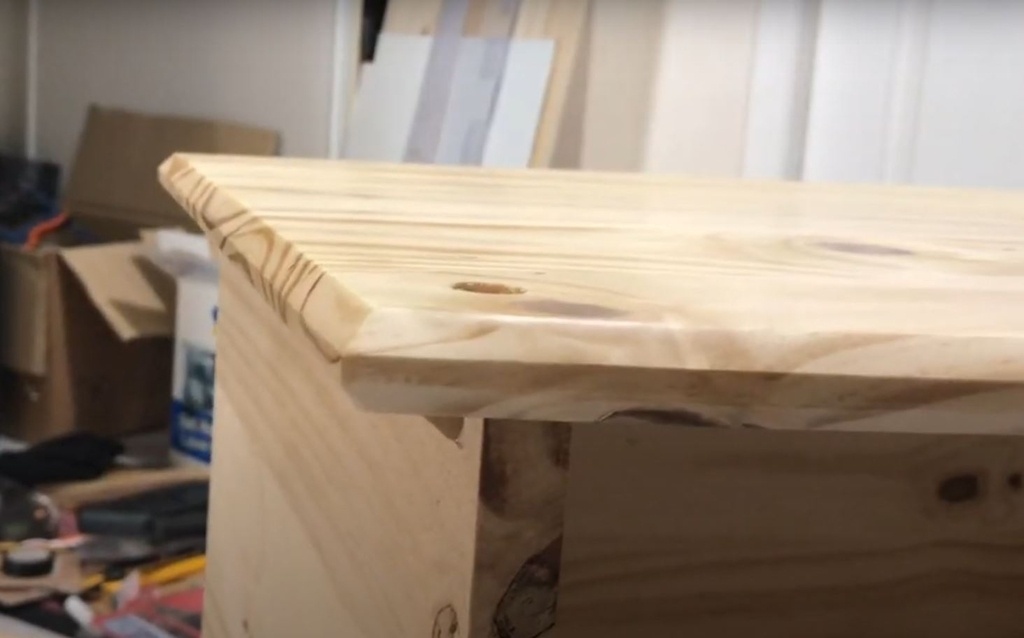

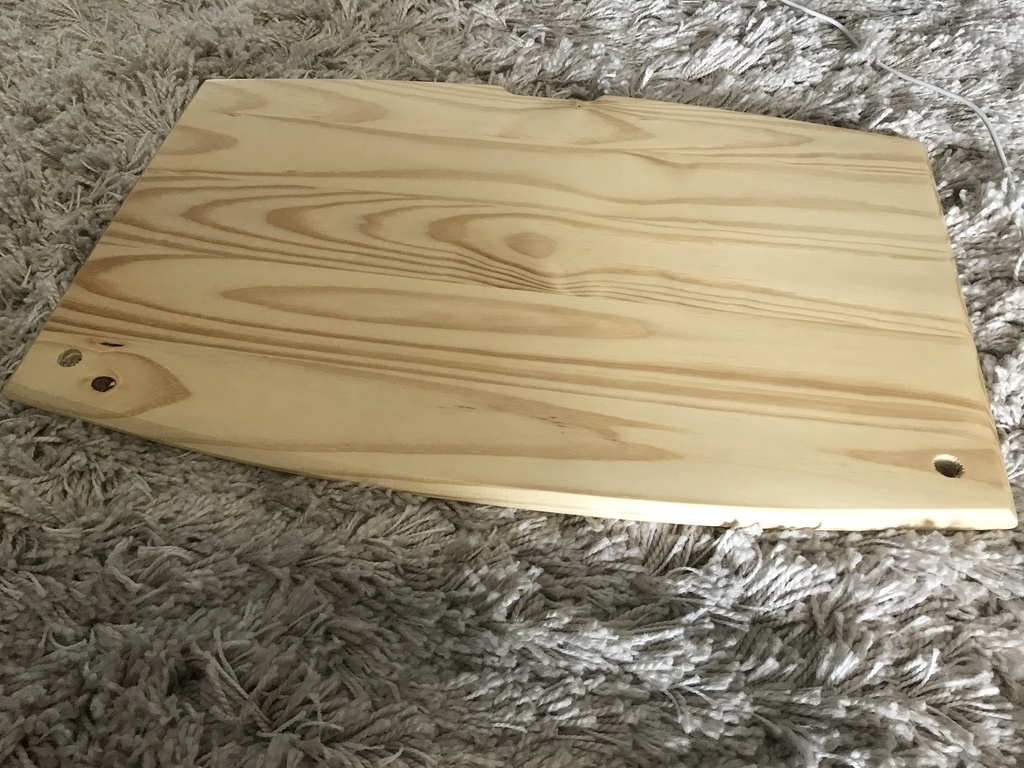

- Sont venus ensuite les différents perçages ainsi que les chanfreins avec une fraise à 45° et roulement.
Les montants avant :
Ils étaient initialement prévus pour être des cylindres de bois.

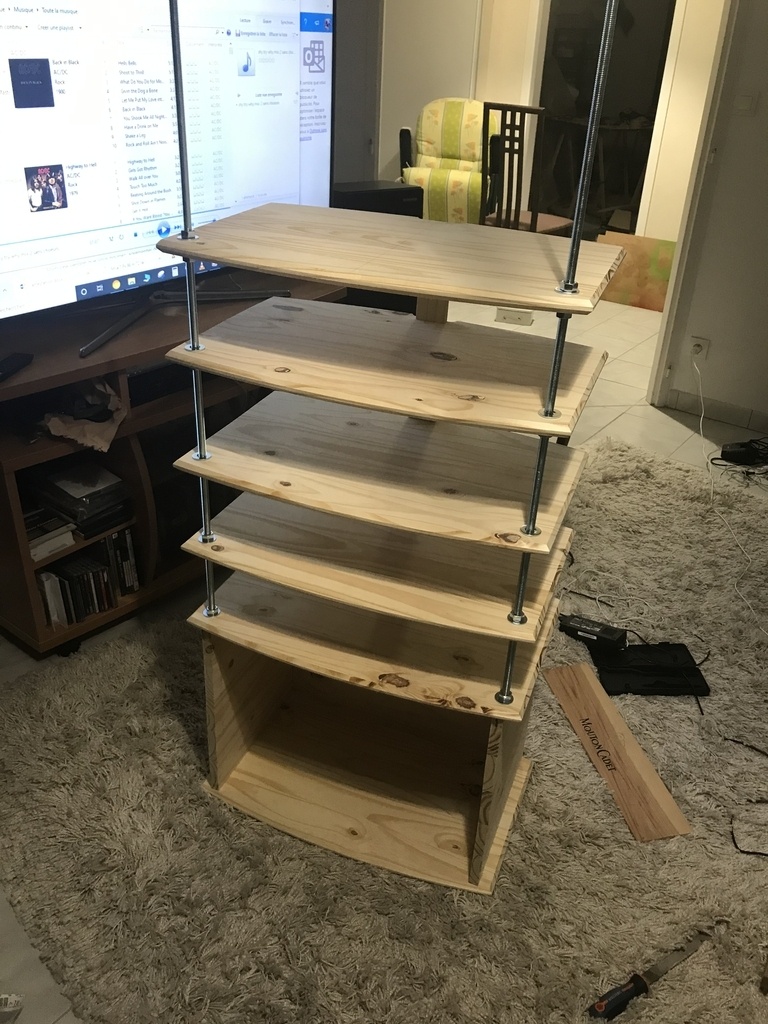

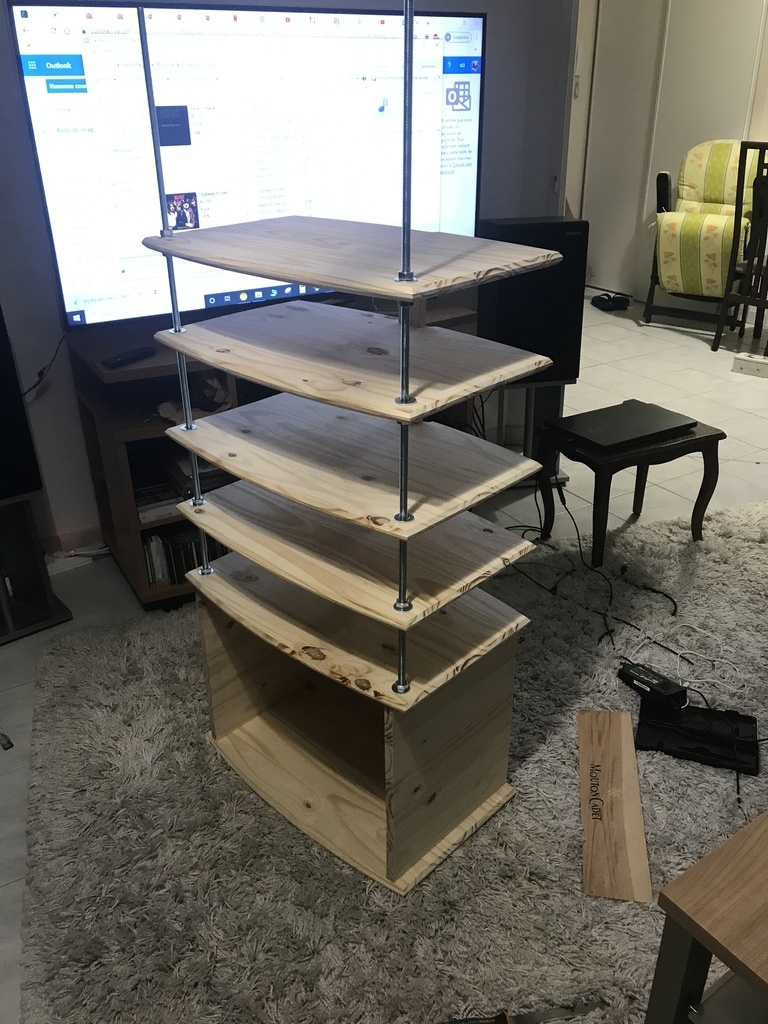

Je les ai finalement remplacés par des tiges filetées et des écrous + rondelles pour lui donner un petit look industriel.
Le montant arrière :

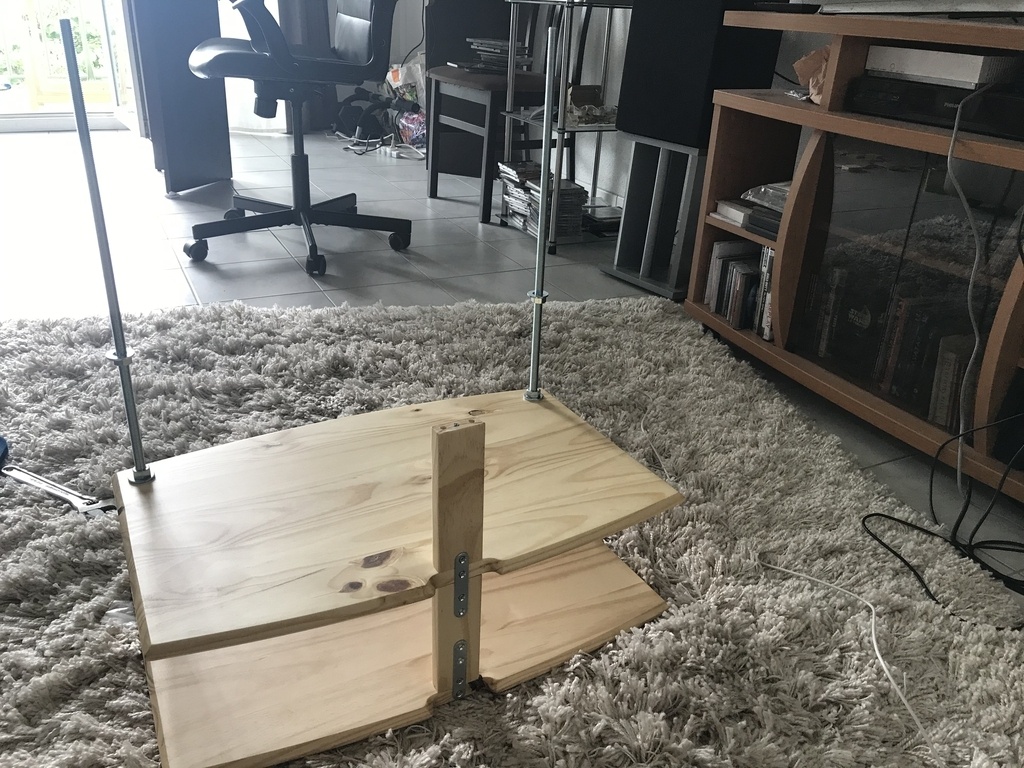

Il est réalisé en plusieurs parties qui devaient à la base être fixées aux plateaux par des tourillons. Mais finalement par manque de précision dans le perçage des montants (bois de bout et pas de matériel correct pour percer droit = déviation), je les ai fixés au moyen de plaques métalliques.
Ils servent à cacher les différents câbles qui passent le long de celui-ci.
J’ai donc aménagé un espace pour le passage des câbles sur le bord arrière des plateaux (vous pourrez le voir sur certaines photos) mais qui n’est pas présent sur le plan. J’ai aussi déplacé les montants pour qu’ils affleurent cet espace.J’ai fait des longueurs différentes adaptées au matériel que je voulais installer sur chaque plateau.
Le rangement des CDs :

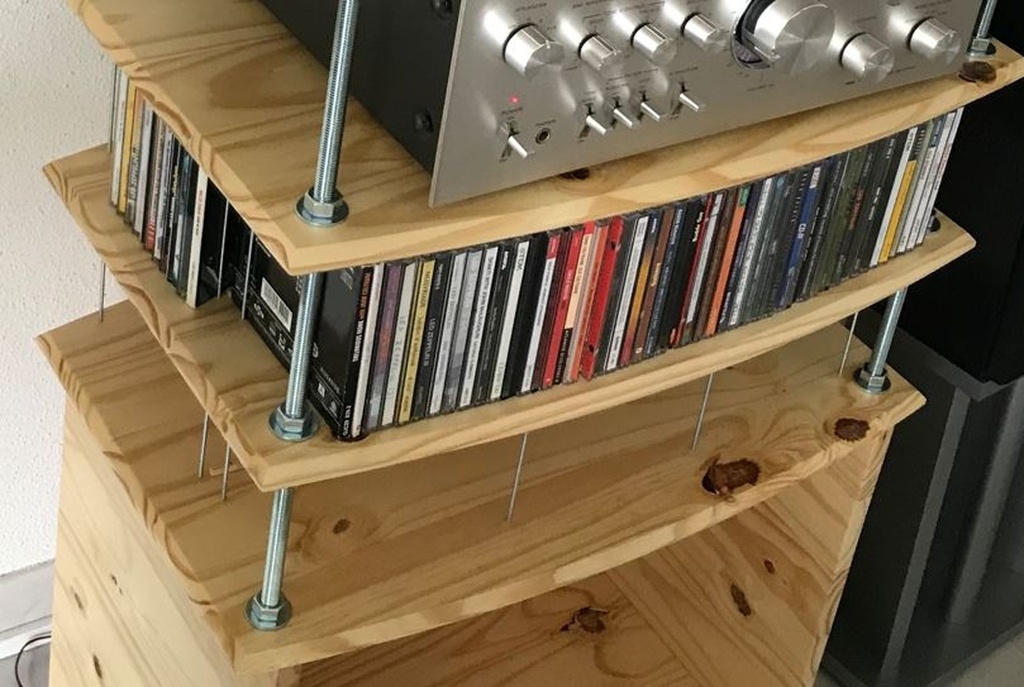

J’ai ajouté plein de tiges filetées de 3mm pour tenir les CDs par paquets, histoire d’éviter qu’ils ne tombent tous lorsqu’il en manque quelques-uns.
Ces tiges sont insérées dans des trous borgnes en haut et en bas et traversent le plateau du milieu.
L’assemblage aurait pu être laborieux, mais ça va, grâce à la souplesse des tiges.

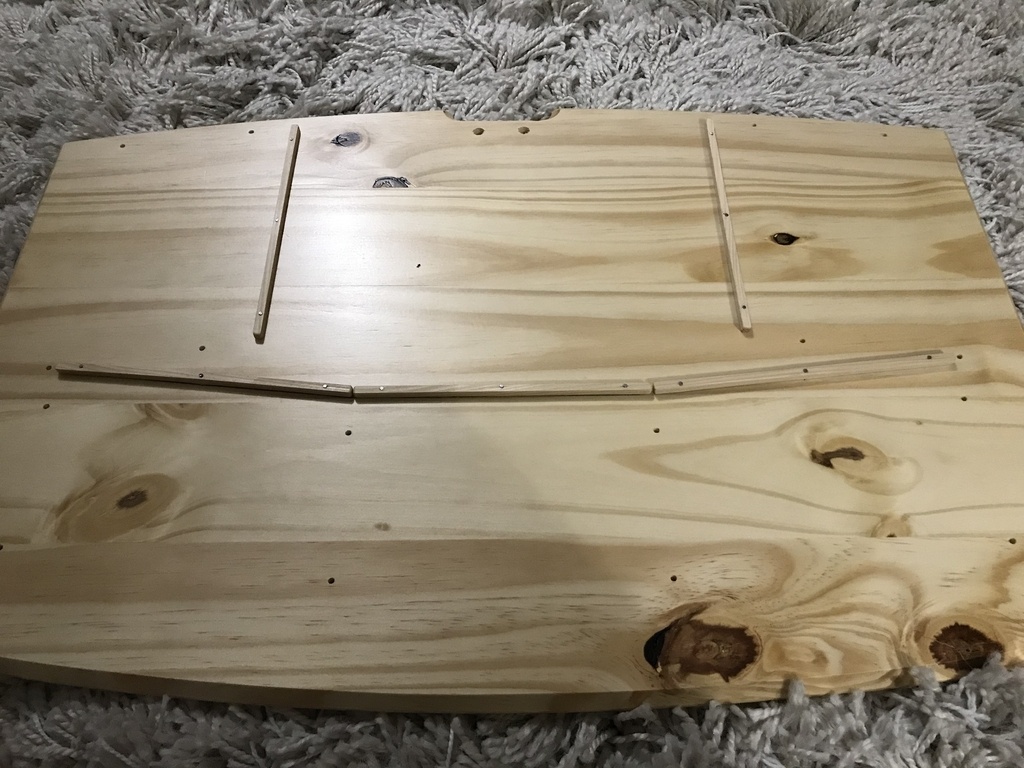

J’ai également cloué des baguettes carrées (4 mm) pour aligner les CDs sur ces butées afin qu’ils suivent à peu près les bords des plateaux, je trouve ça plus joli
La hauteur de 130 mm permet d'attraper facilement les CDs par le haut avec un doigt.
On peut en mettre sur 2 étages, à l’avant et sur les côtés du meuble, environ 170 CDs.
Le coffre à vinyles :
Attention, par rapport au plan, il vaut mieux augmenter la profondeur du coffre à vinyles de 2 ou 3 cm sinon ils affleurent trop et sont mal protégés (et recentrer aussi du coup)

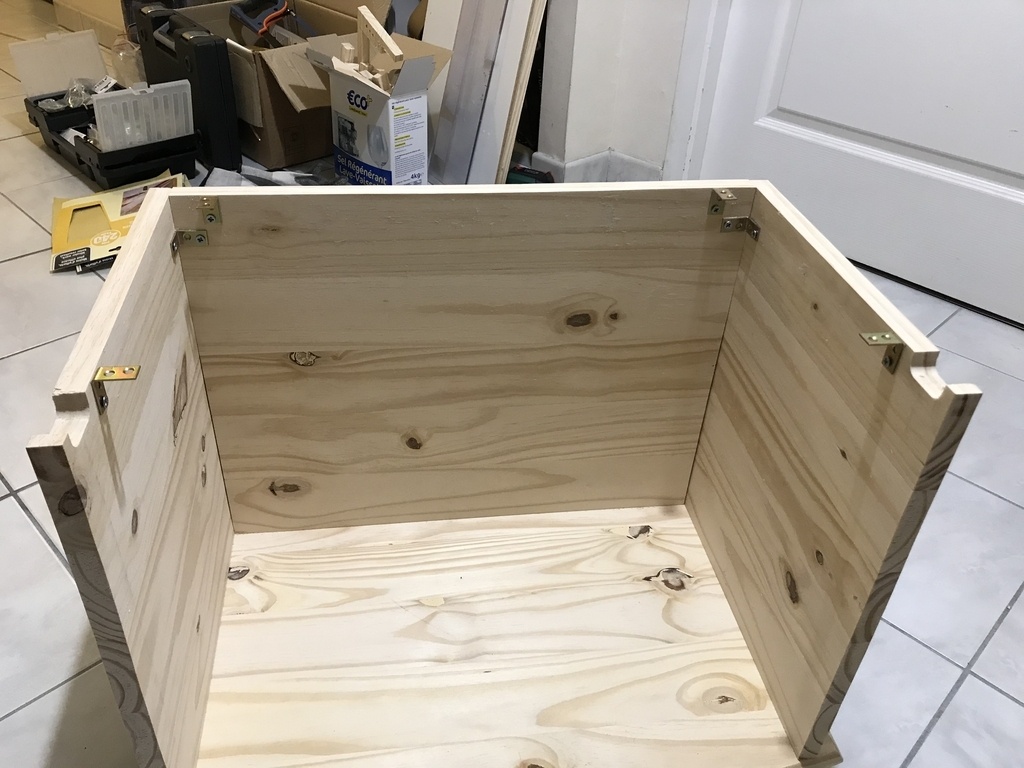

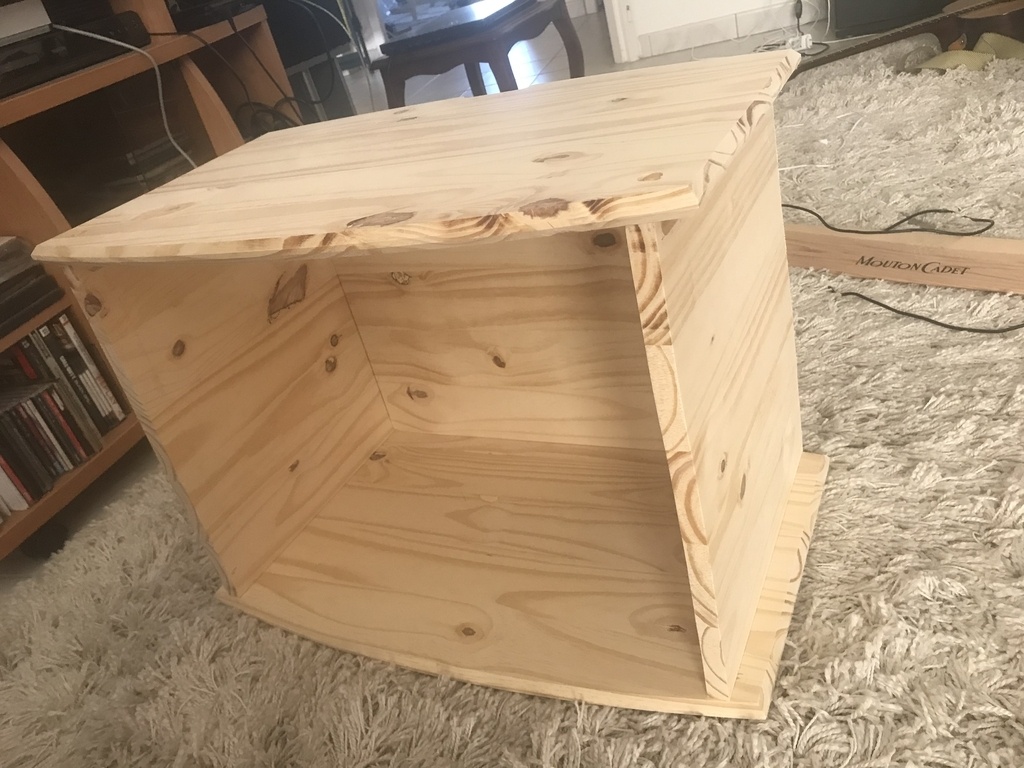

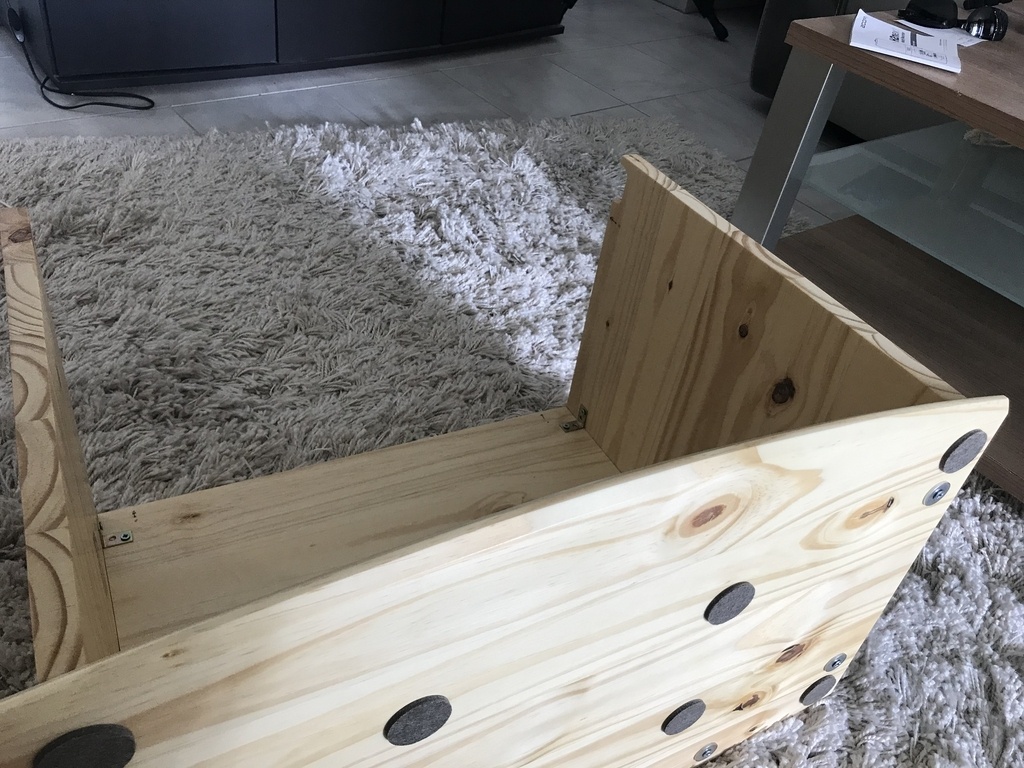

L’assemblage réalisé par vissage par le dessous pour les panneaux verticaux (je pense qu'il vaudrait mieux les incruster d'ailleurs car je ne sais pas à l'heure actuelle si ça touche mon sol ou pas, par écrasement des patins) et des équerres à l’intérieur (plus haut que la hauteur des vinyles) pour tout maintenir ensemble ainsi que pour fixer le plateau supérieur.
Il a fallut aménager un passage sous forme de creux sur le haut des 2 panneaux latéraux pour laisser passer l'écrou et rondelle de chaque tige filetée qui sert de montant. Fait à la défonceuse avec gabarit et fraise à copier.
Je m'en suis aperçu seulement à ce moment donc je ne pouvais plus décaler les tiges car les trous étaient déjà percés
--> du coup ce n'est pas sur le plan non plus.
La finition

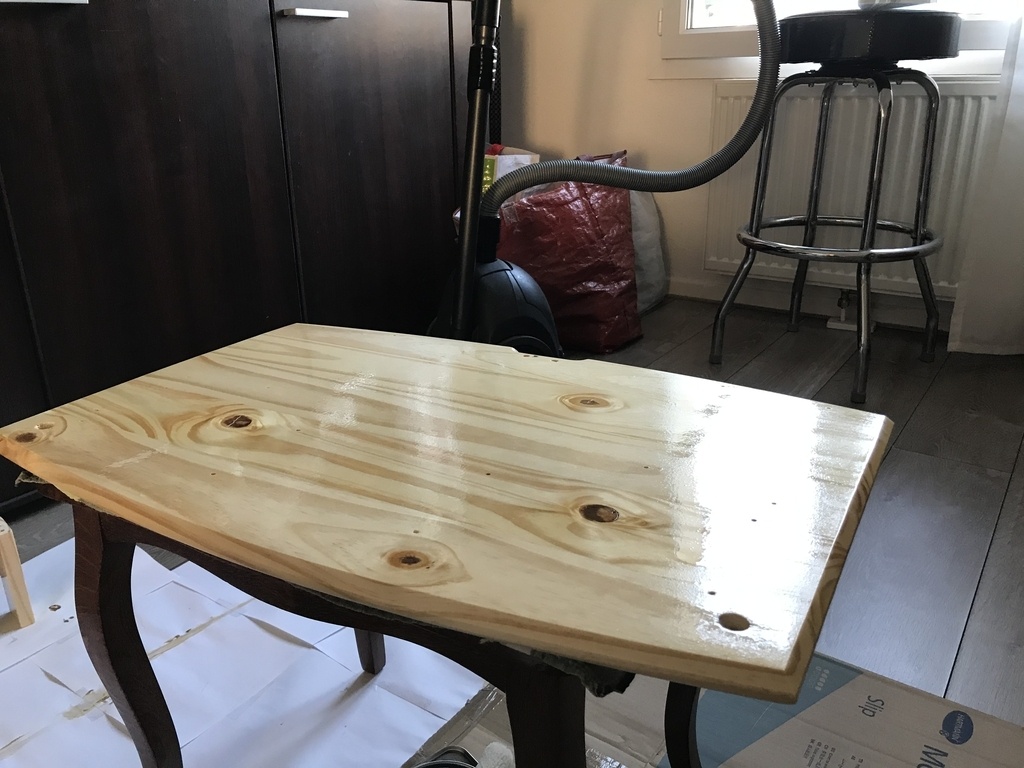

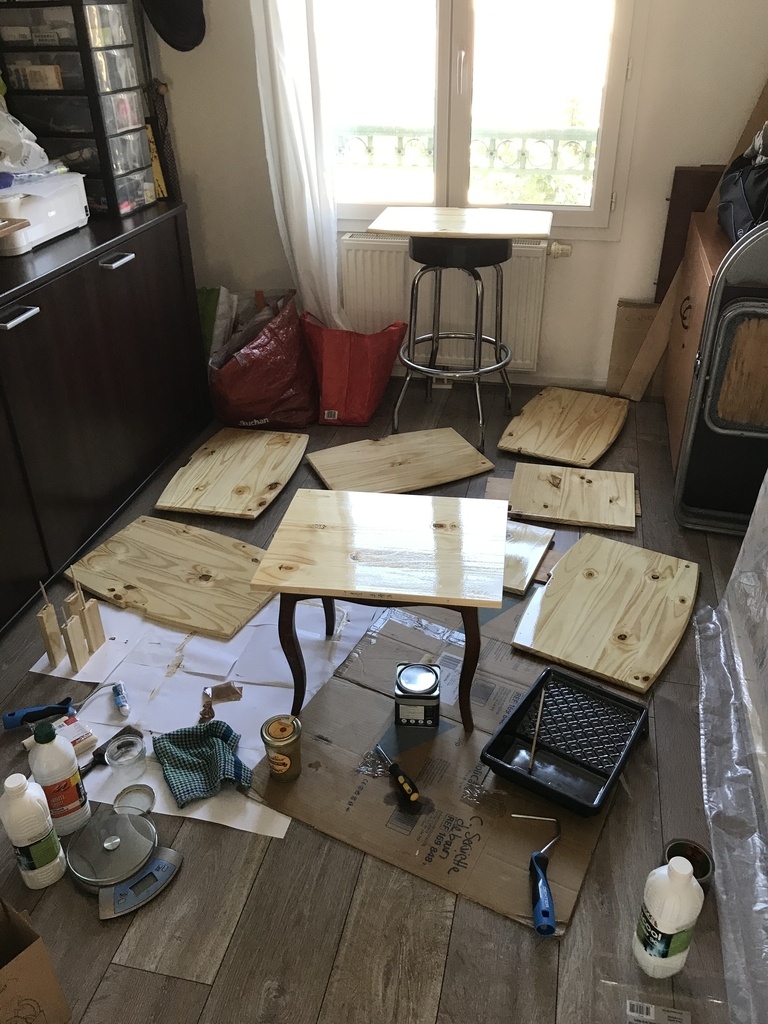

J’ai ensuite poncé puis vernis avec un Vernis Bistrot Libéron incolore appliqué au pinceau.

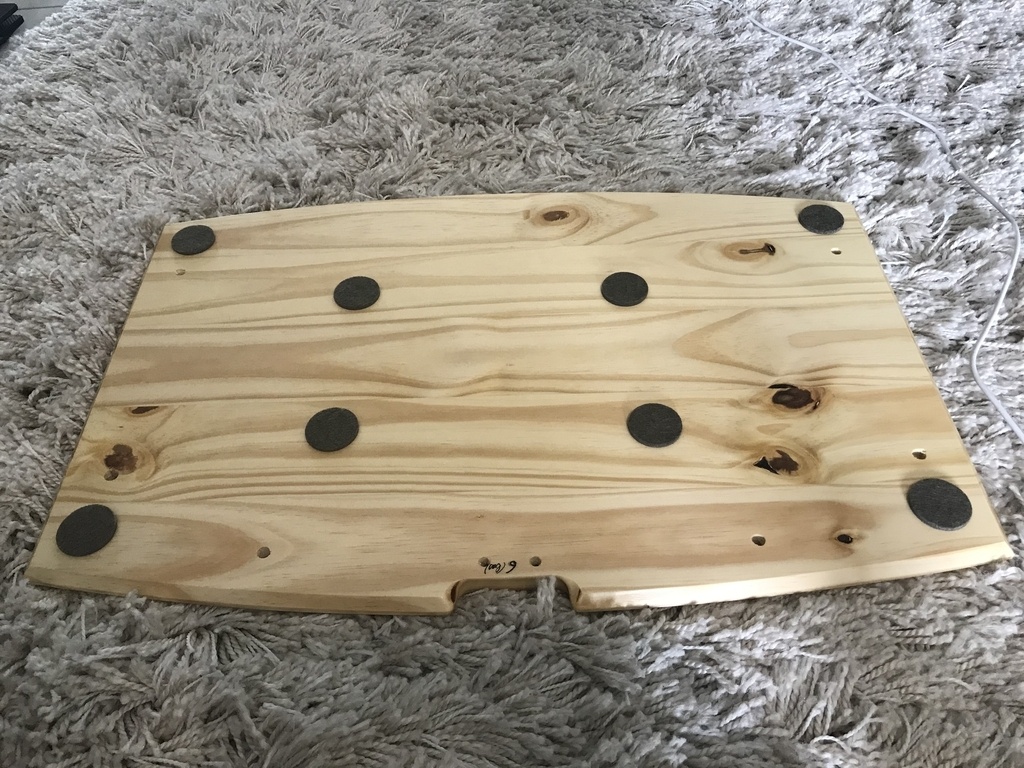

Il lui donne un aspect super beau je trouve, avec des reflets or :-)J’ai ajouté des patins sous le plateau inférieur car il pèse déjà bien comme ça et surtout je n’ai pas incrusté les vis. Avec tout le matos dessus, c’est un âne mort impossible à déplacer (sans parler de marquer le sol à sa future place sur du parquet)

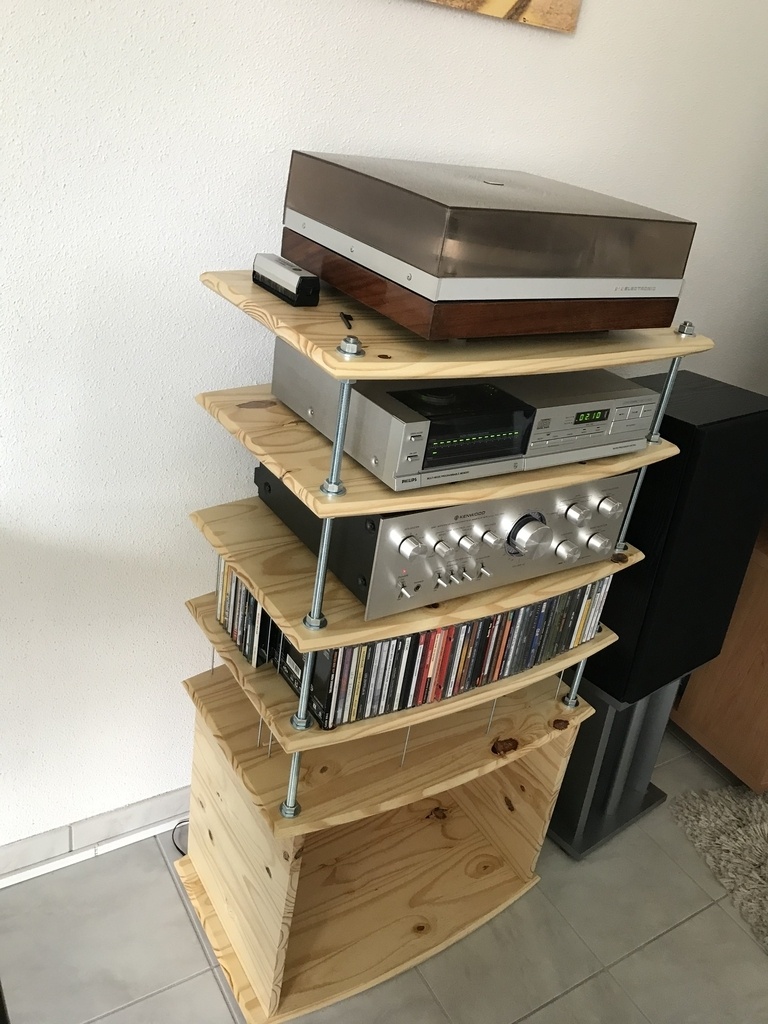

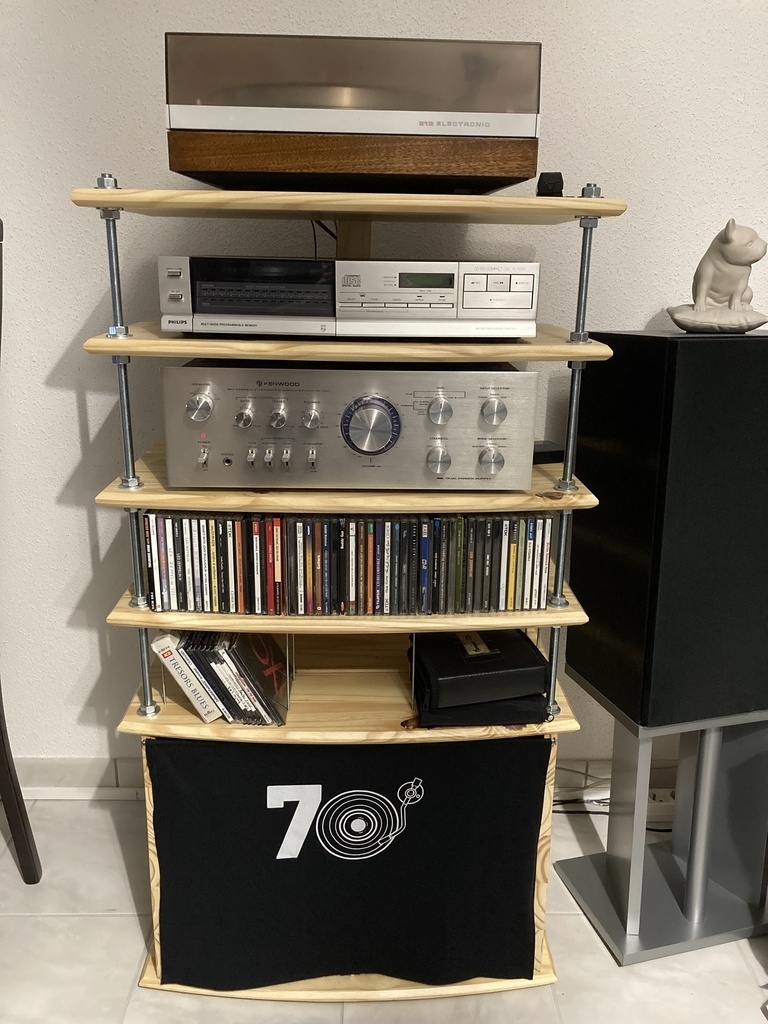

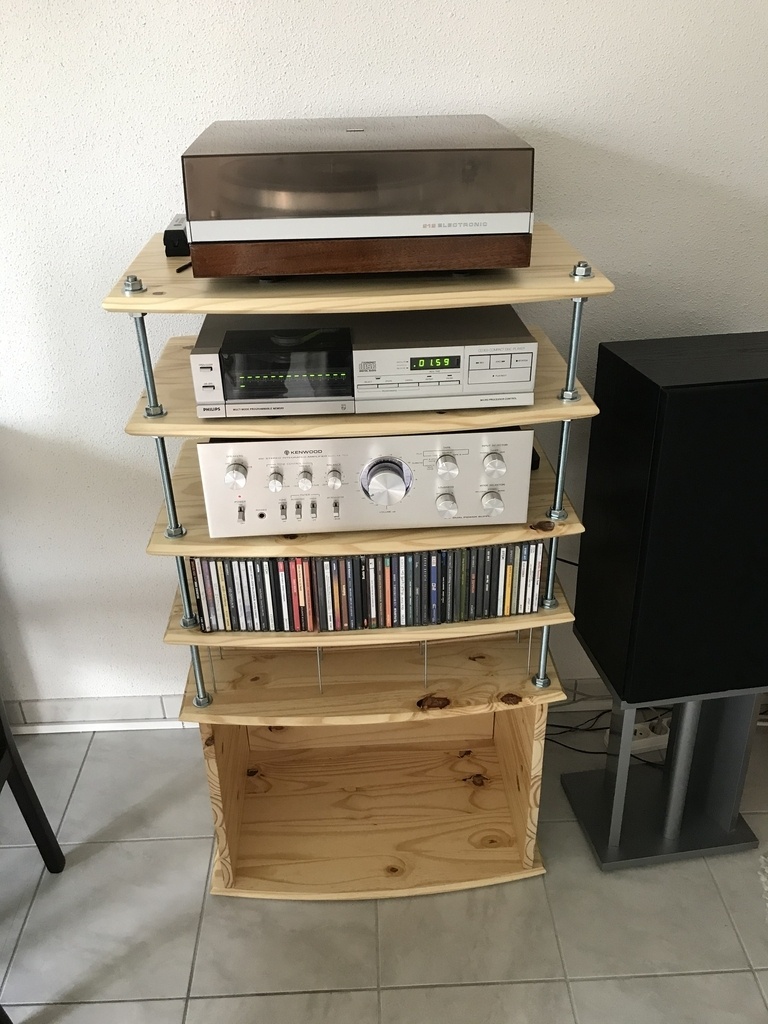

Au final, on monte tout l’ensemble, on ajuste les écrous pour correspondre à la hauteur des montants arrière et on installe le matériel, les CDs et les vinyles.
Plus l’ajout d’un petit tissu pour habiller le coffre à vinyles et les protéger du soleil.
Et bien sûr on s’écoute un petit quelque chose en sirotant une bière (ou autre !) pour se faire plaisir
