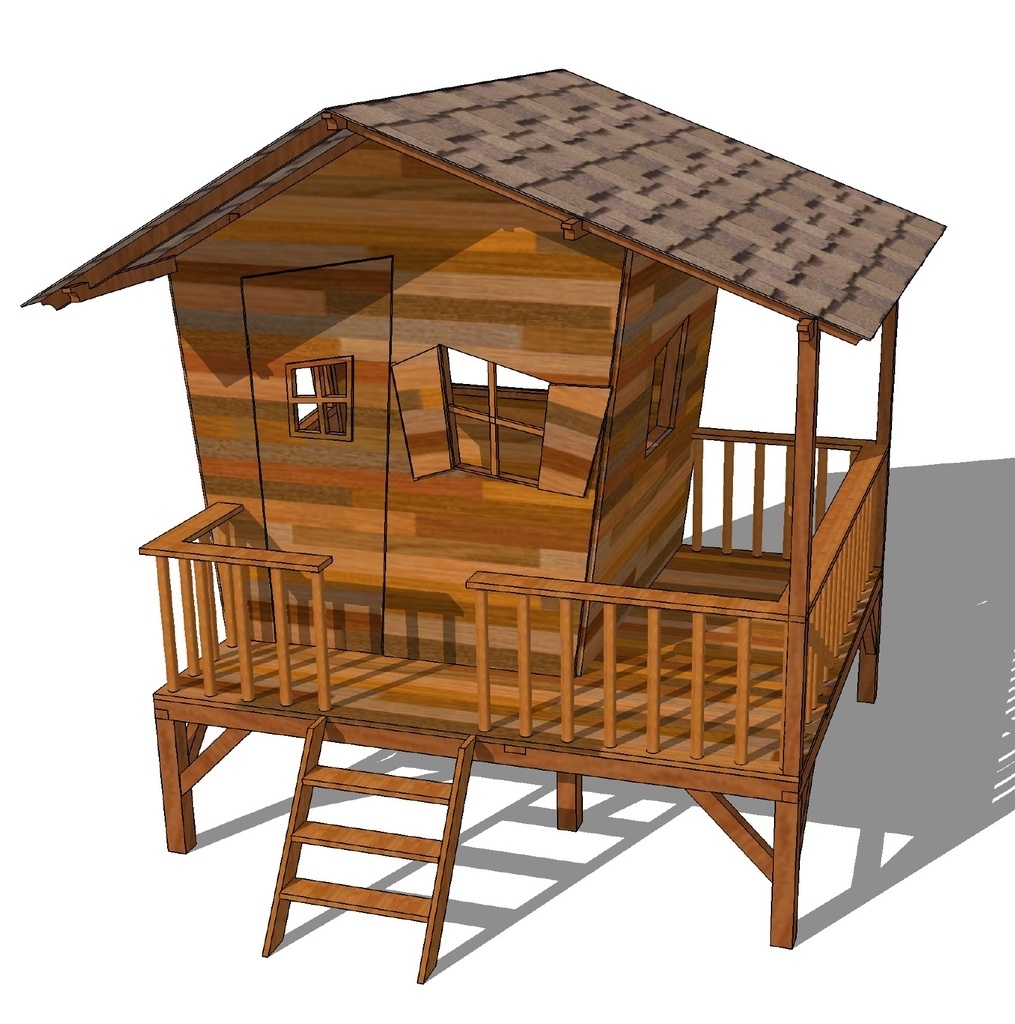

Voici une cabane que j'ai réalisée il y a quelques années (2012) pour mes enfants. Ce sont maintenant des ados mais la cabane est toujours dans le jardin. J'ai mis en partage les plans détaillés qui m'avaient bien aidés pour les débits et coupes de charpente.
J'ai utilisé pour l'essentiel du bois de récupération :
- Des chevrons pour la structure, démontés lors d'important travaux de charpente sur ma maison. J'avais demandé aux charpentiers de me laisser tout le bois qu'il retirait dans le jardin.
- Des lames d'un ancien parquet en résineux pour le planché et le bardage. Planché d'un grenier que j'avais démonté avant l'intervention des charpentiers.
- Des ardoises en partie récupérées lors des travaux sur la toiture de ma maison et également achetées sur LeBoncoin.

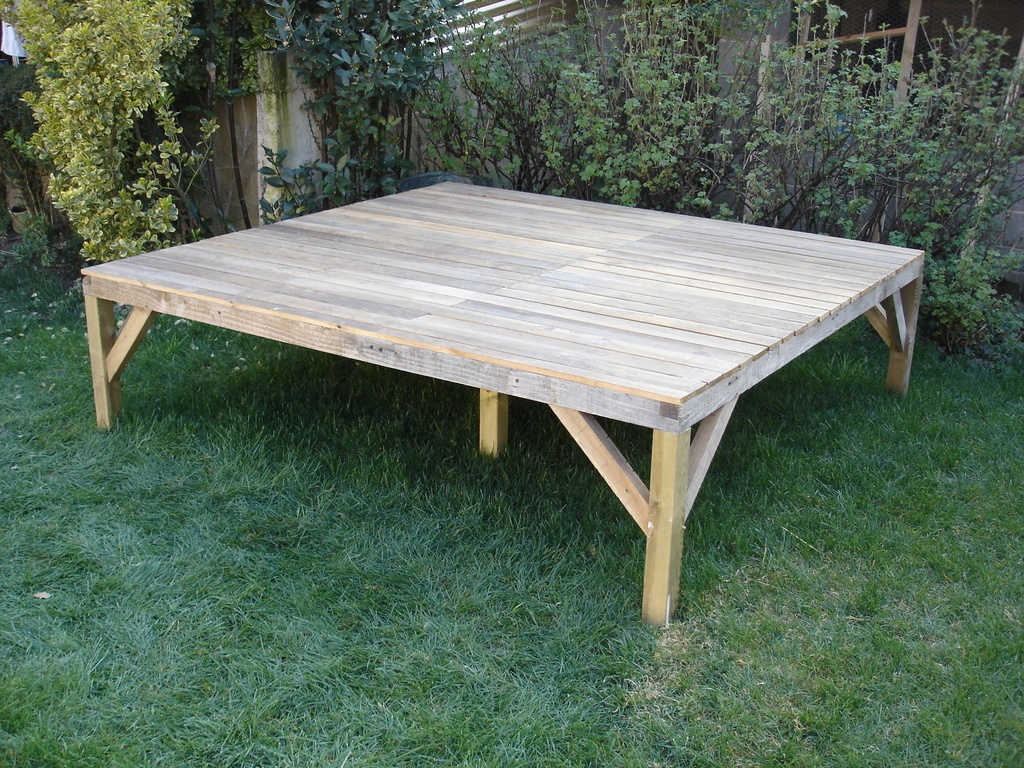

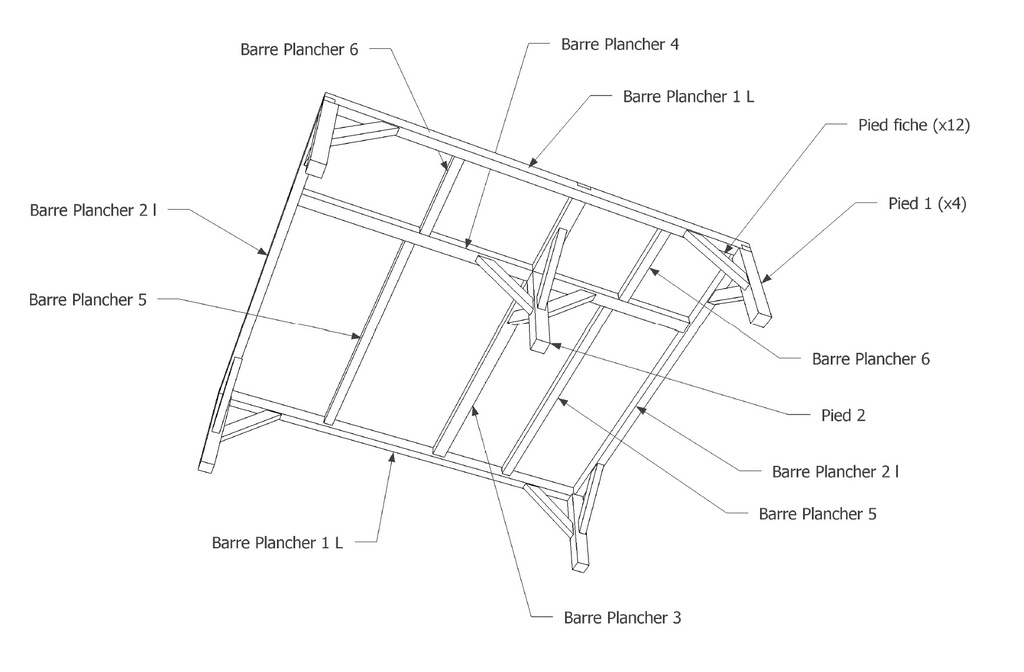

Montage de la terrasse :

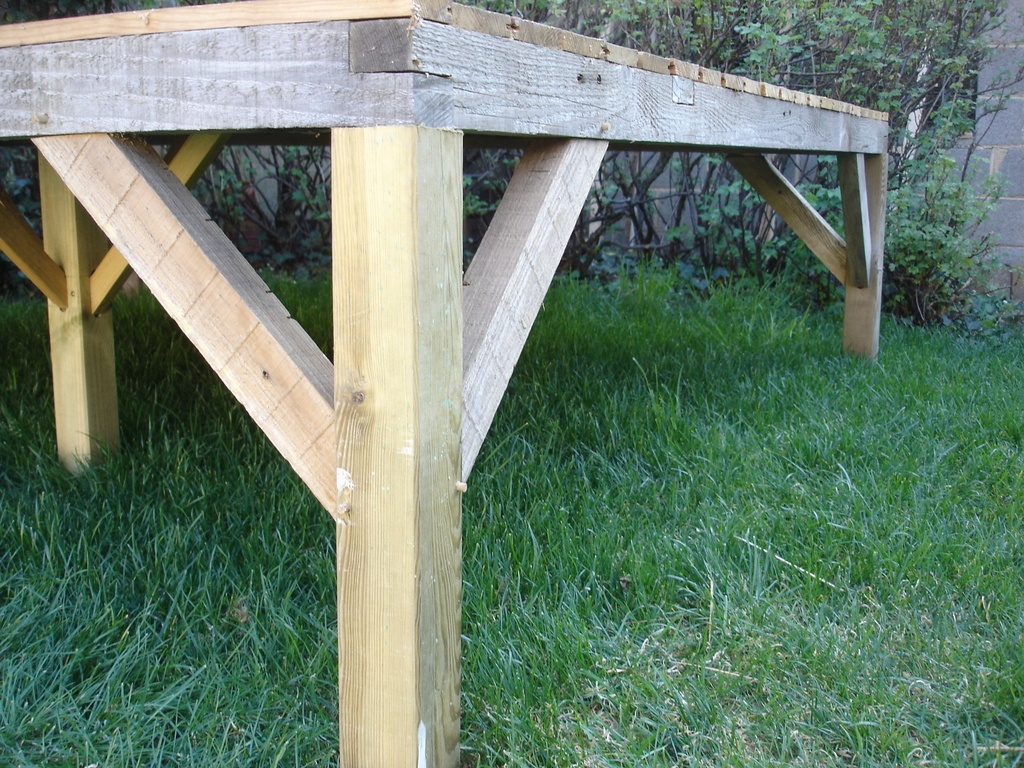

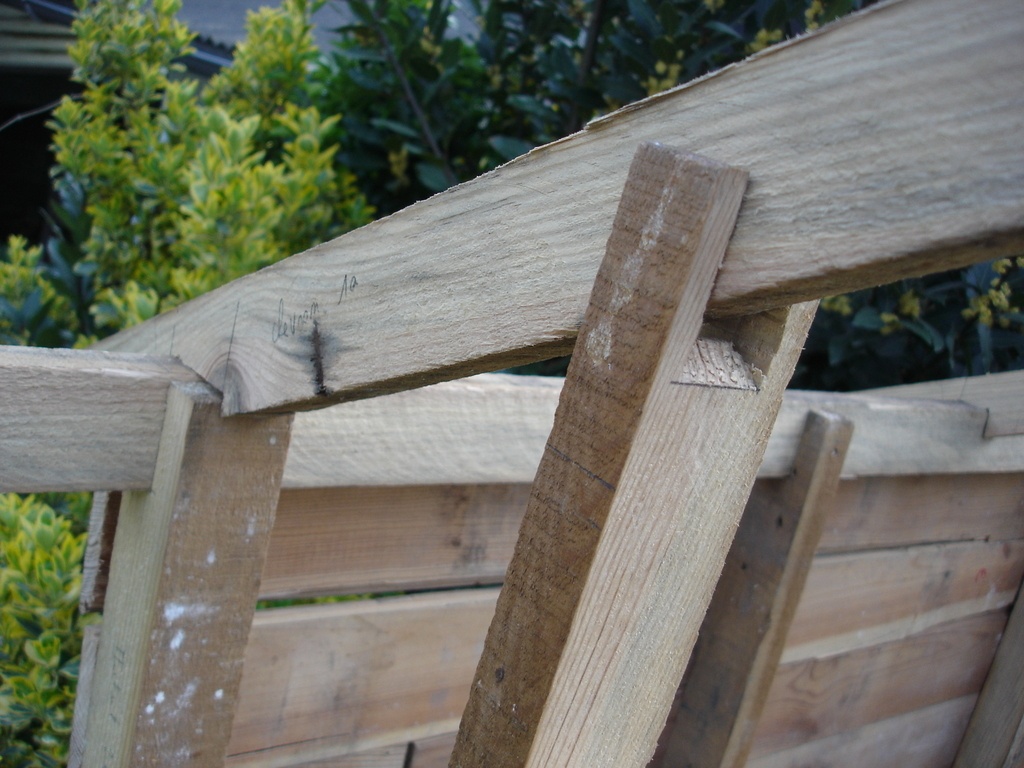

J'ai commencé par assembler la terrasse sur des petits pilotis avec des assemblages en tenons/mortaises pour les contrefiches des piliers.

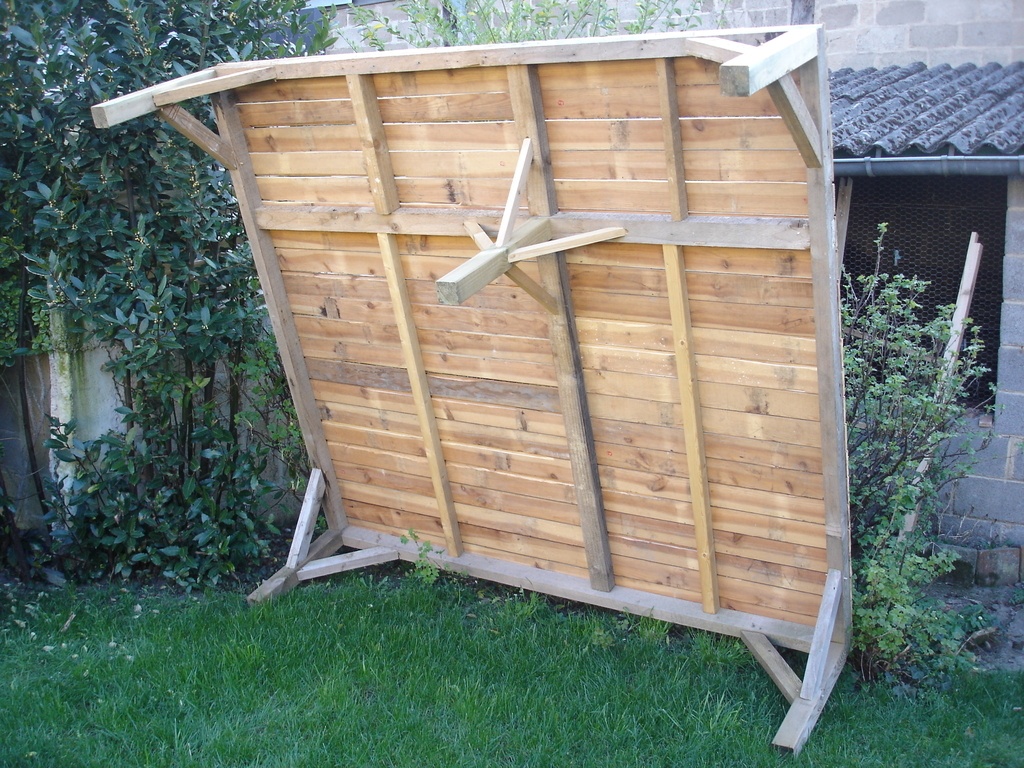

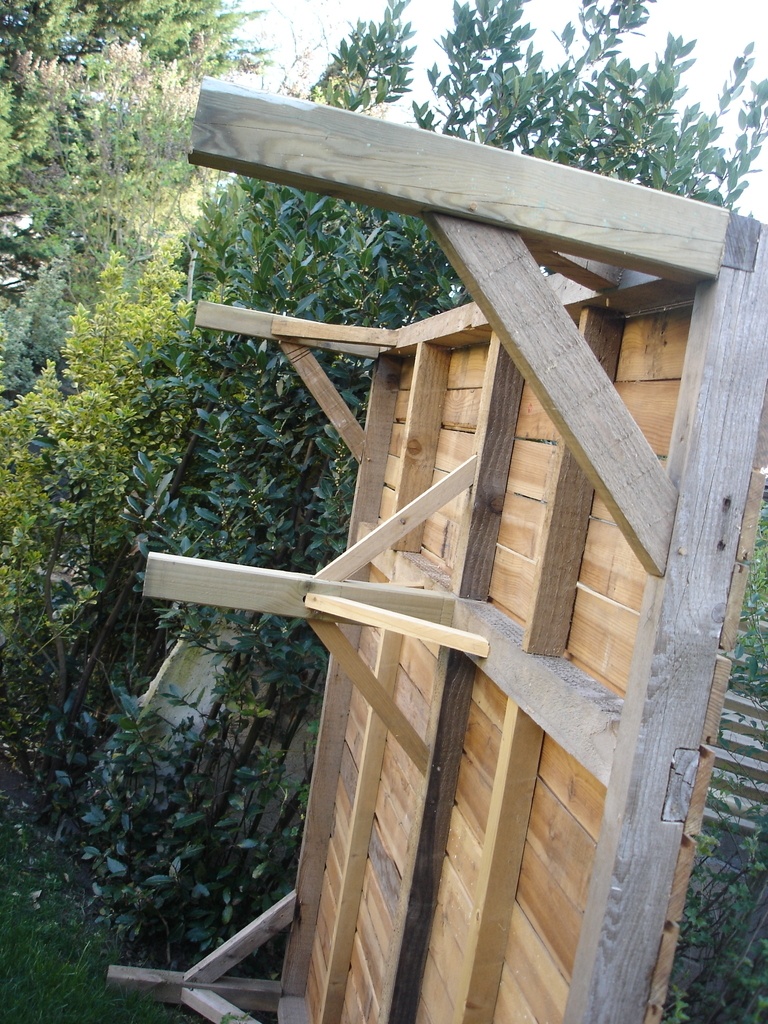

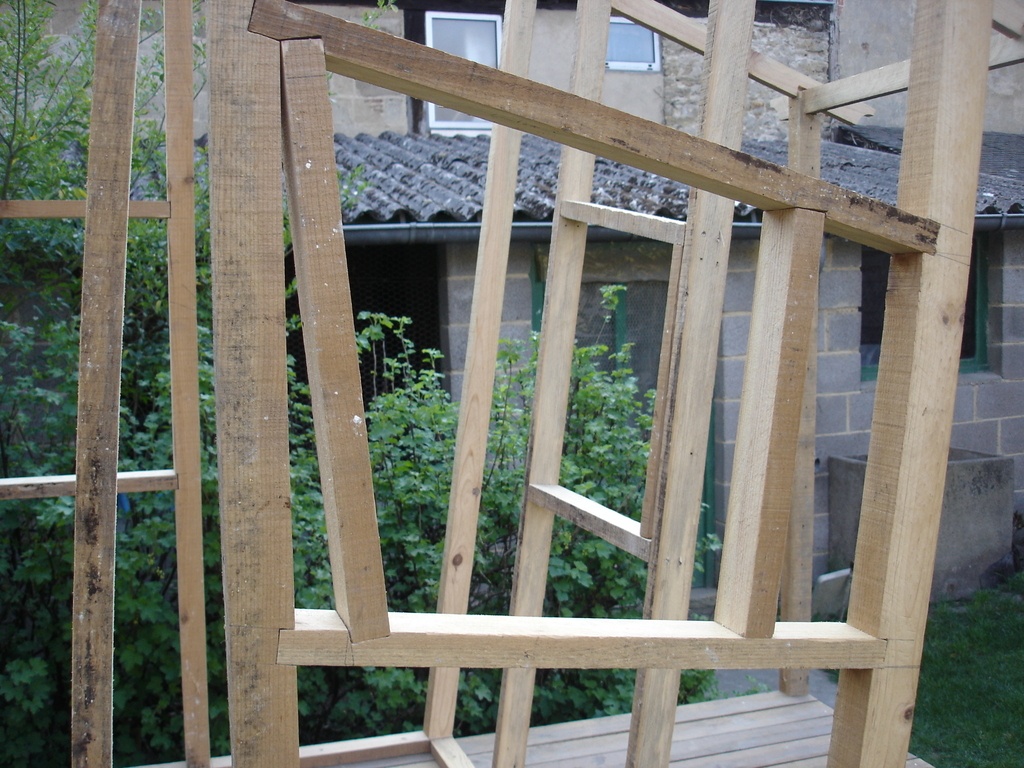

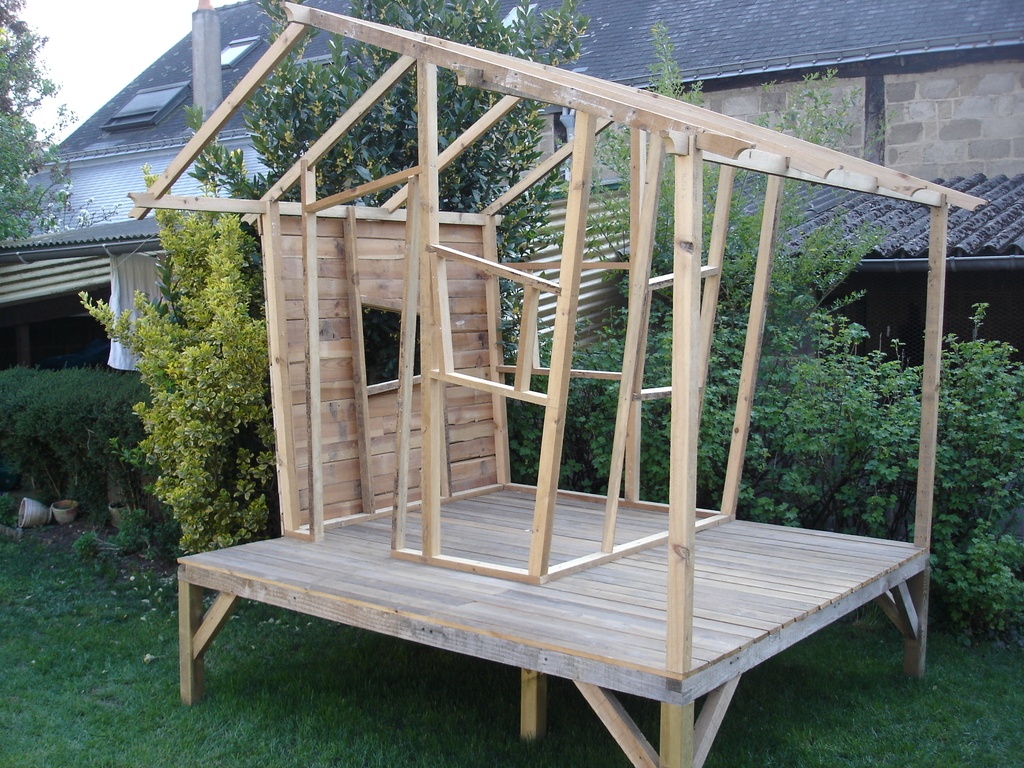

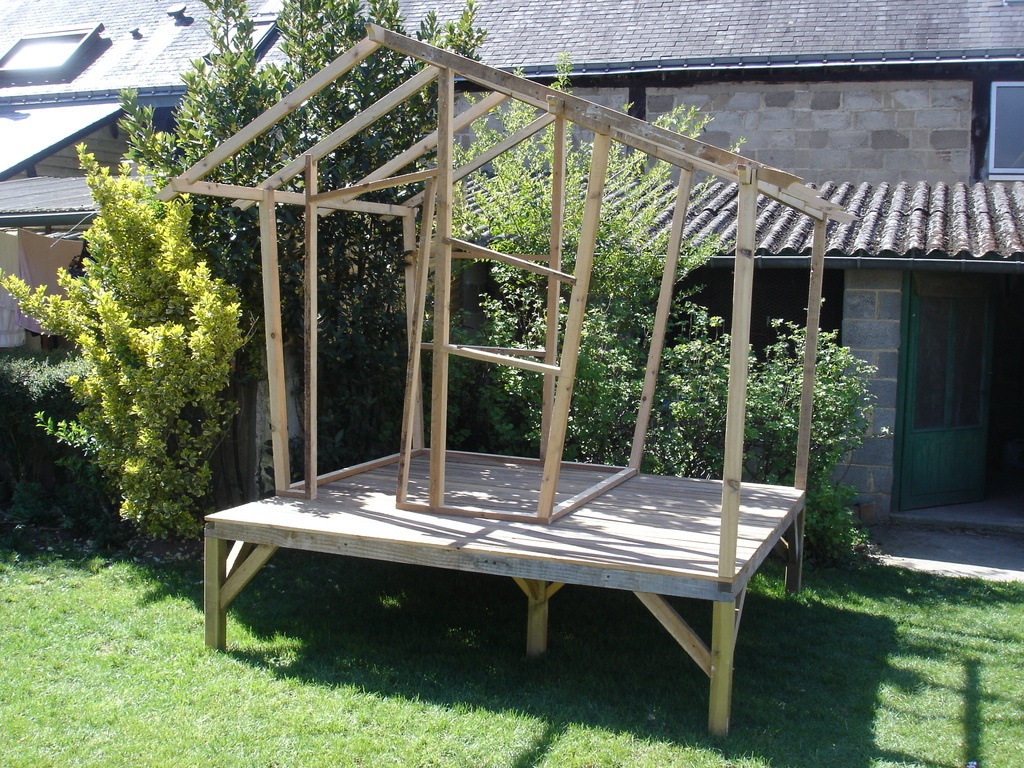

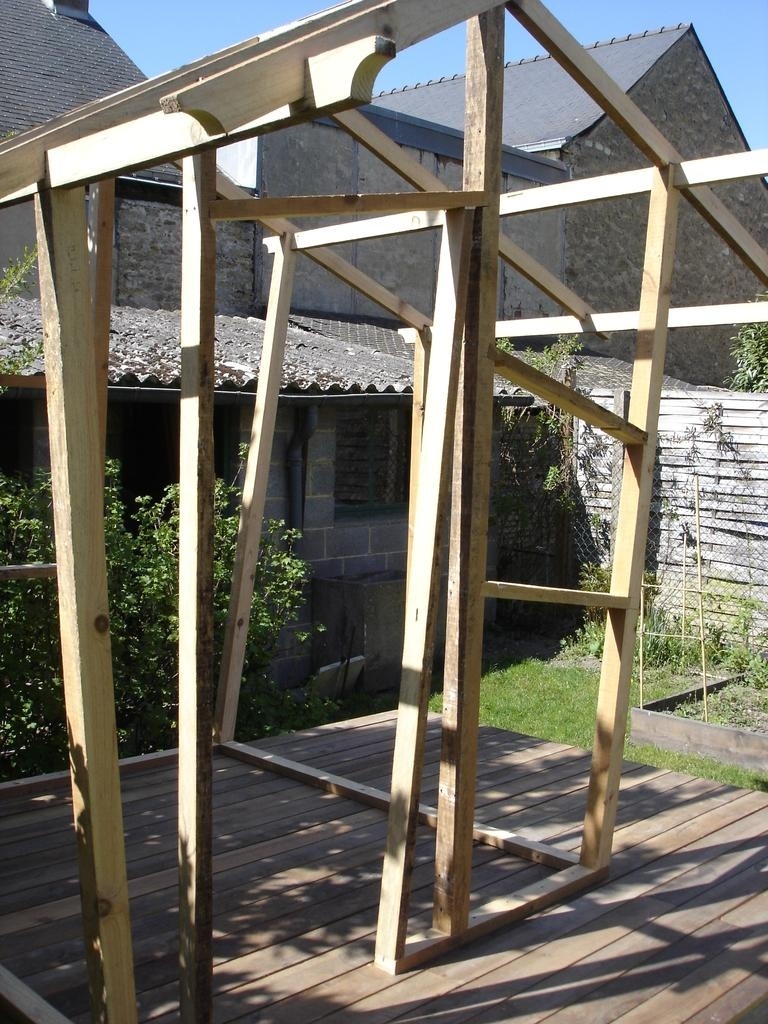

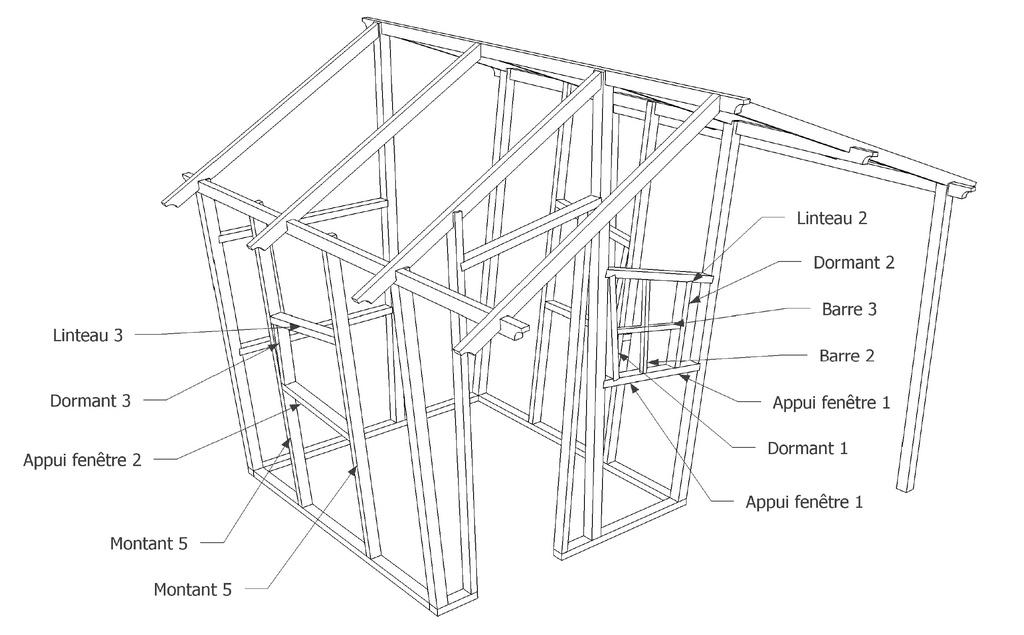

Vient ensuite le montage de l'ossature :

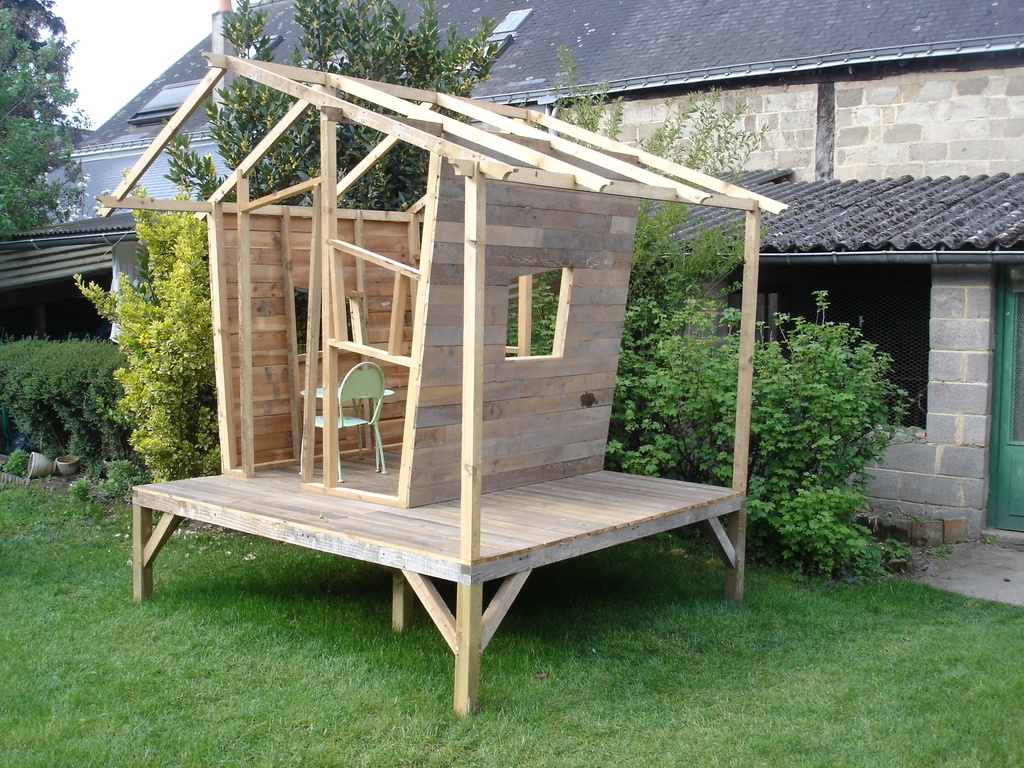

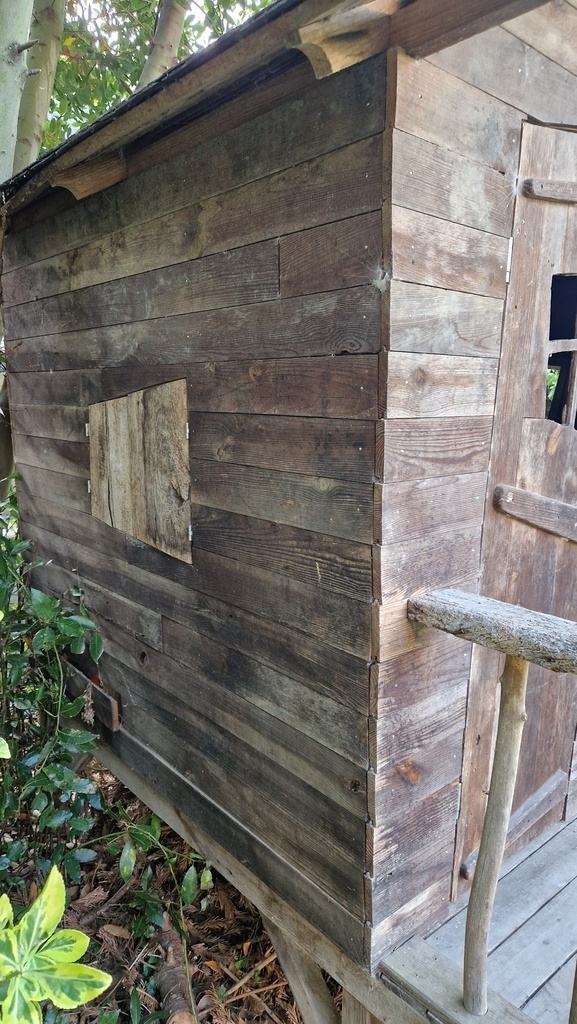

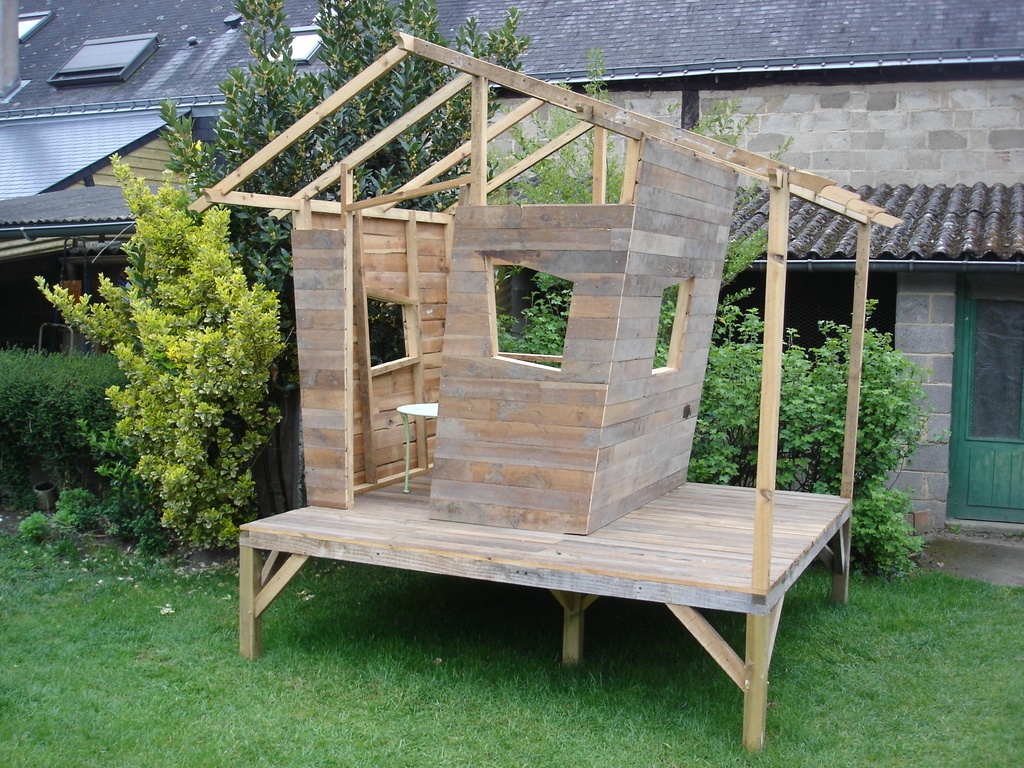

Puis le bardage :

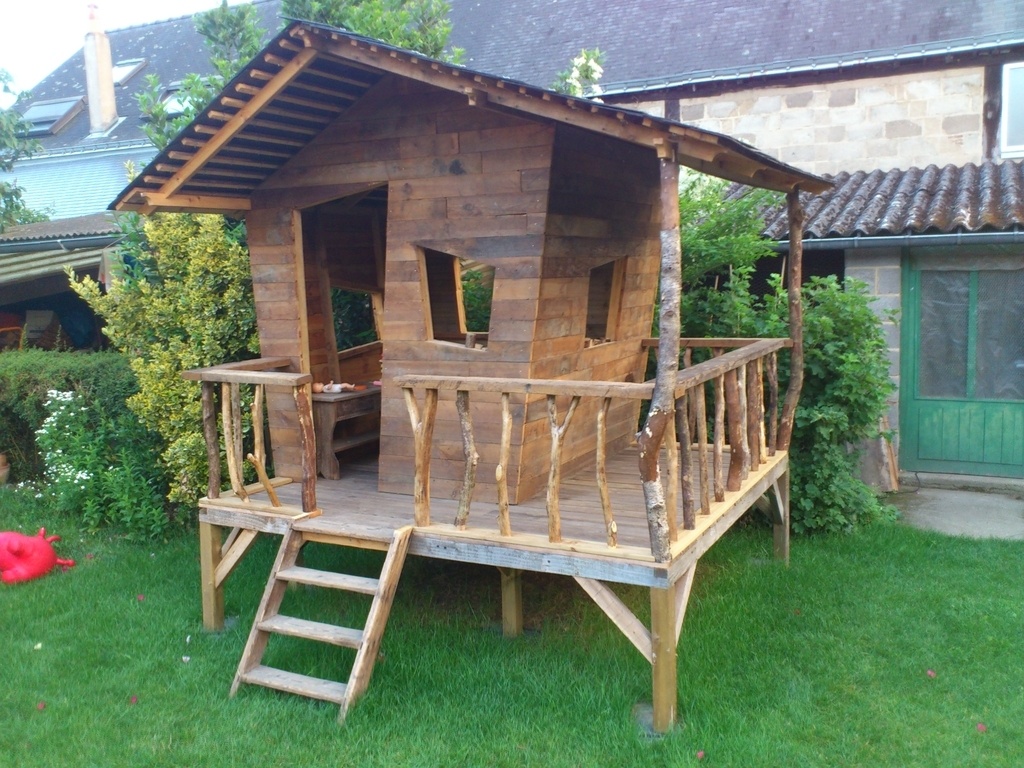

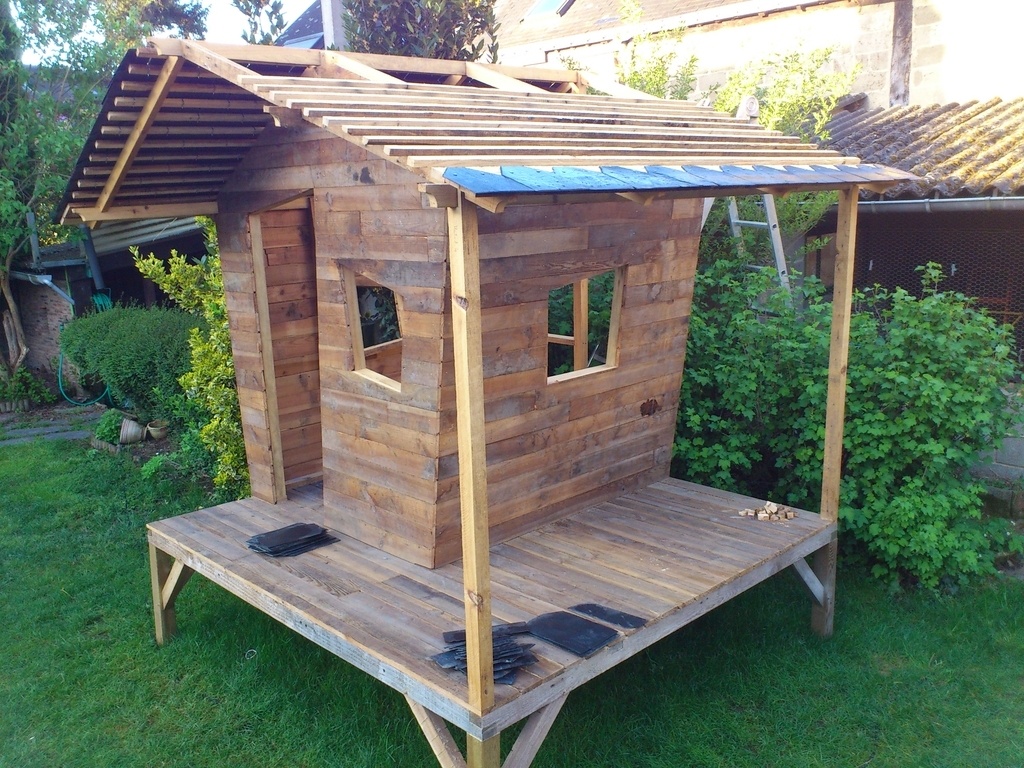

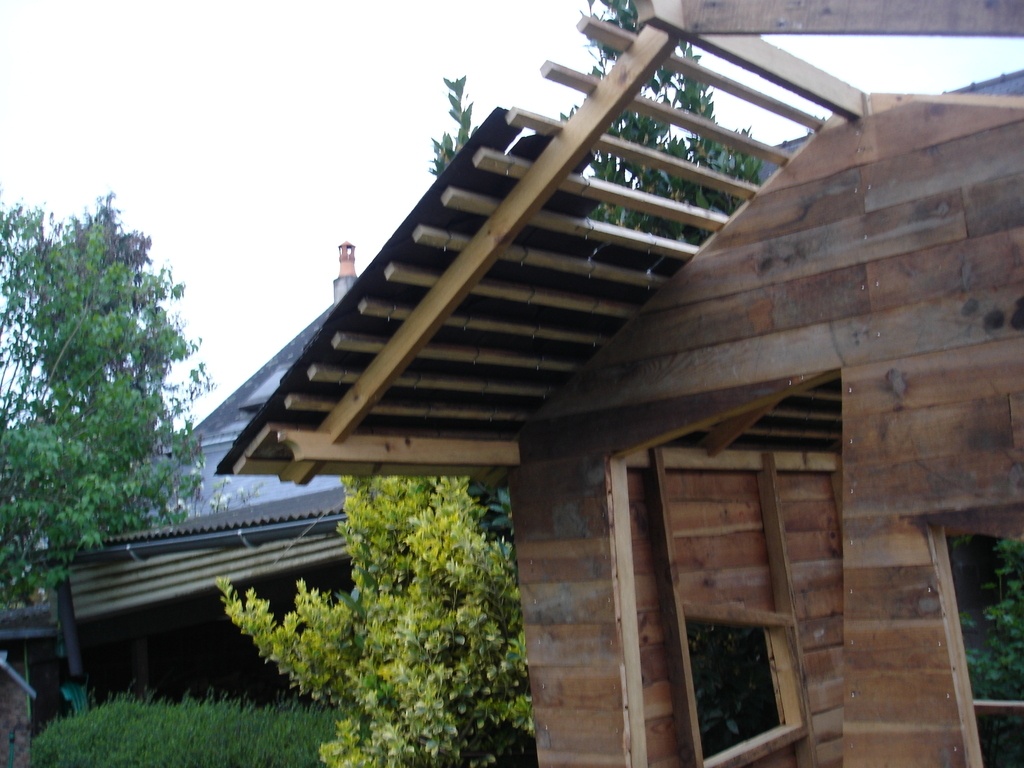

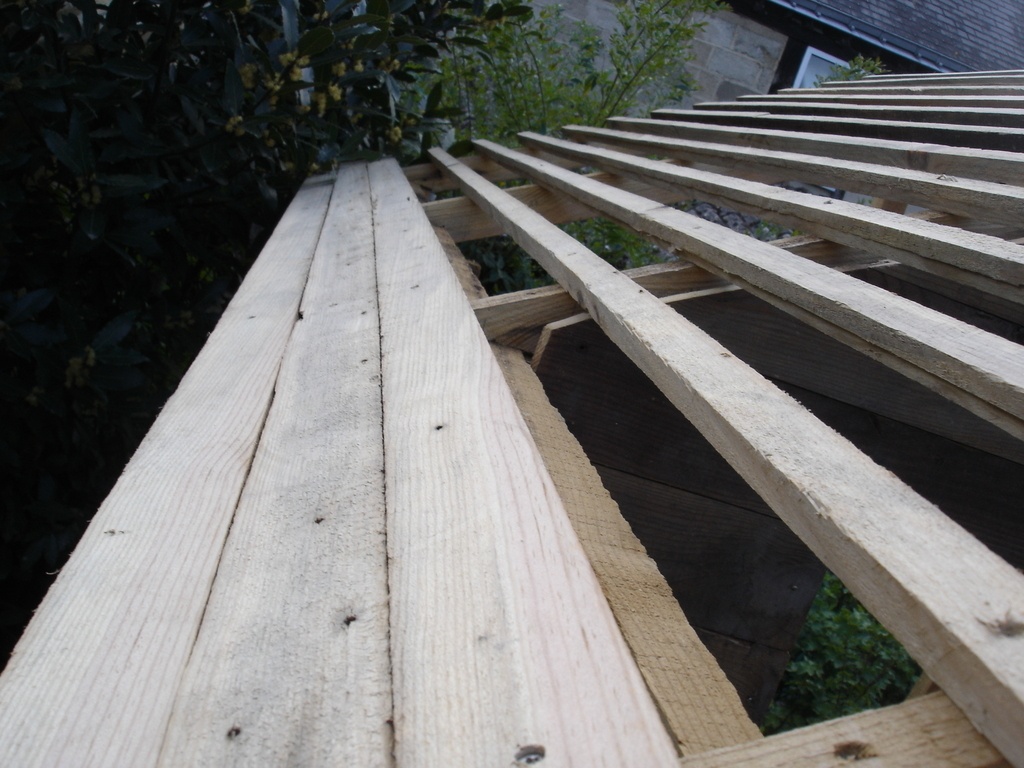

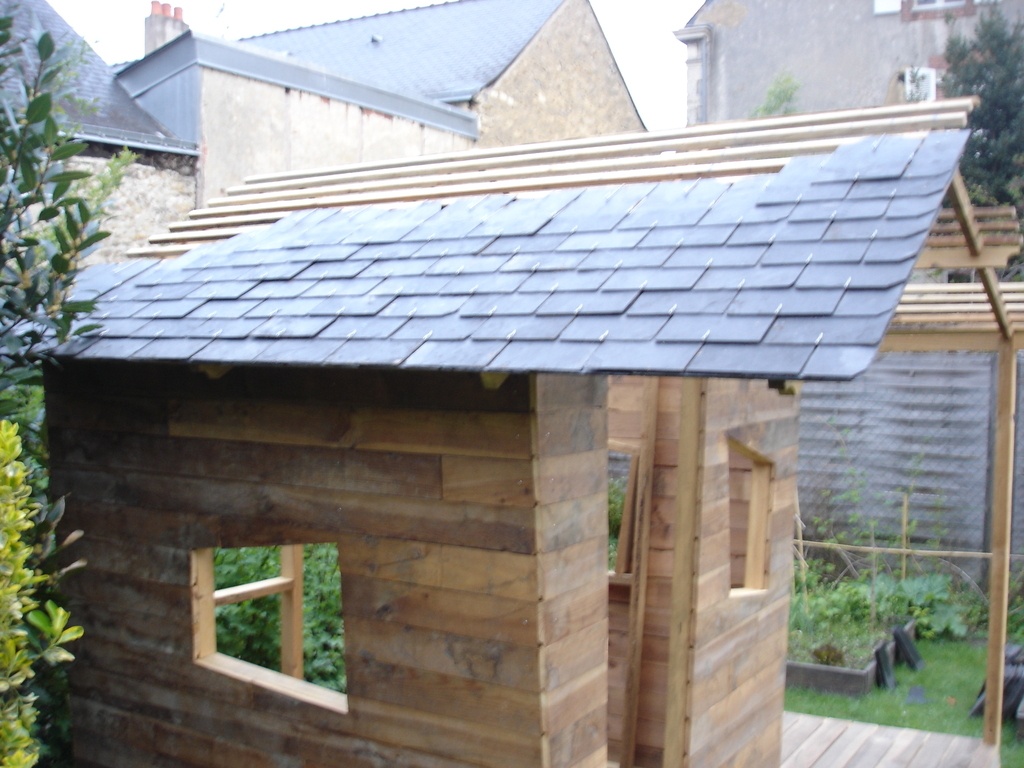

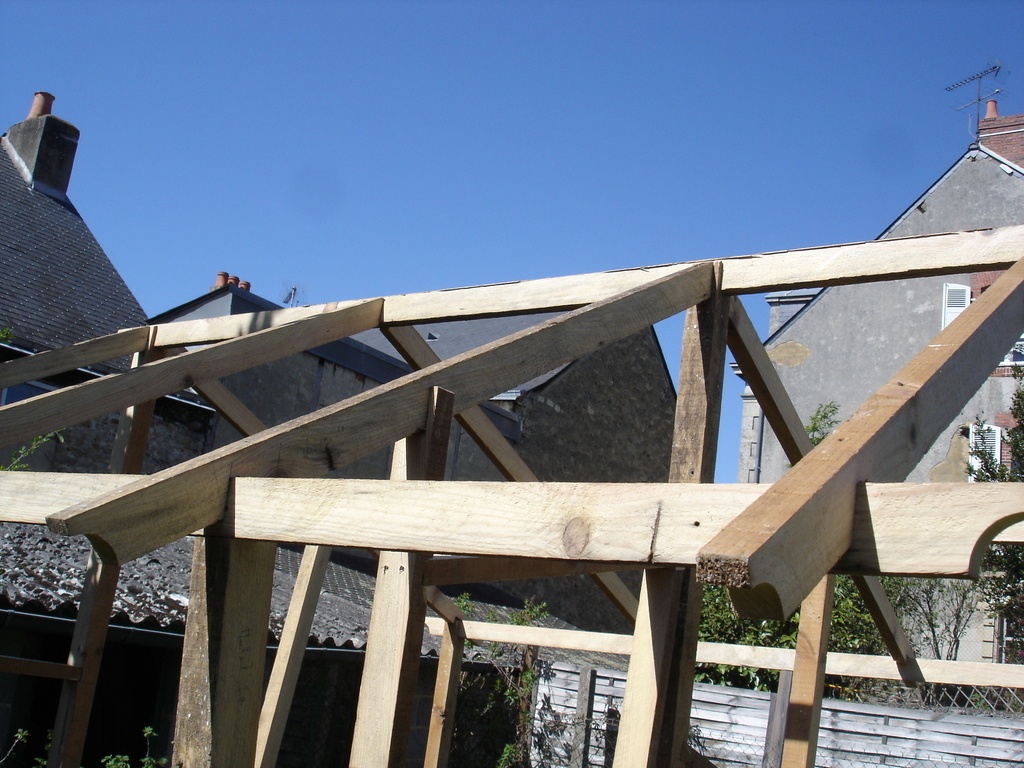

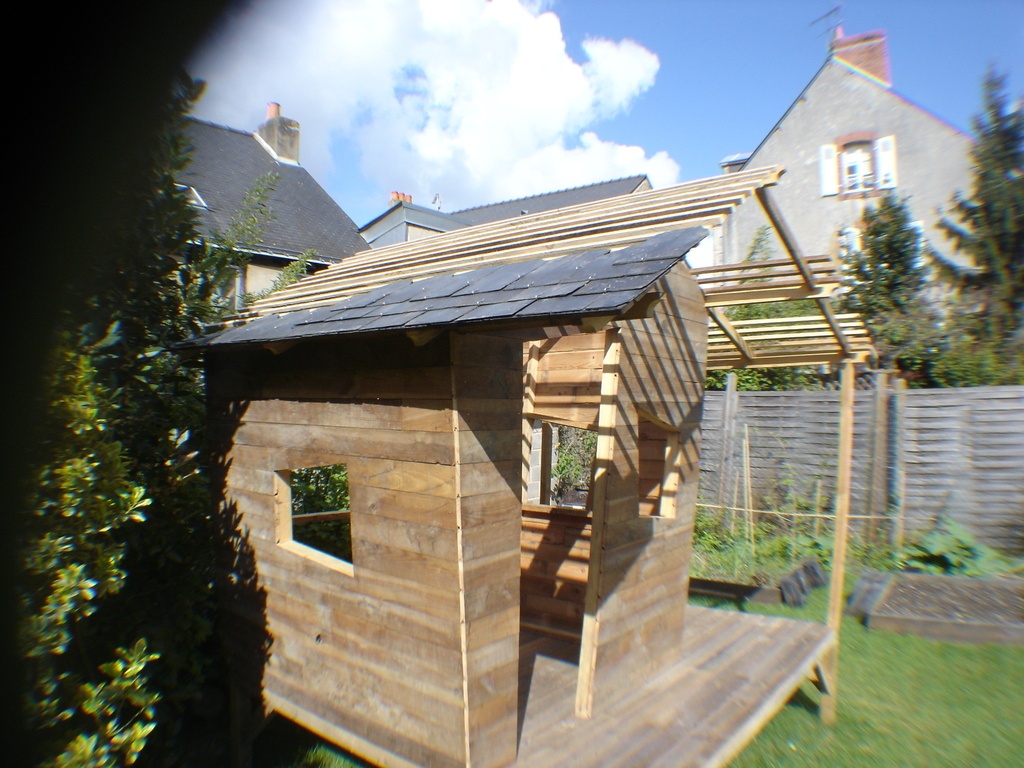

Et enfin la toiture :

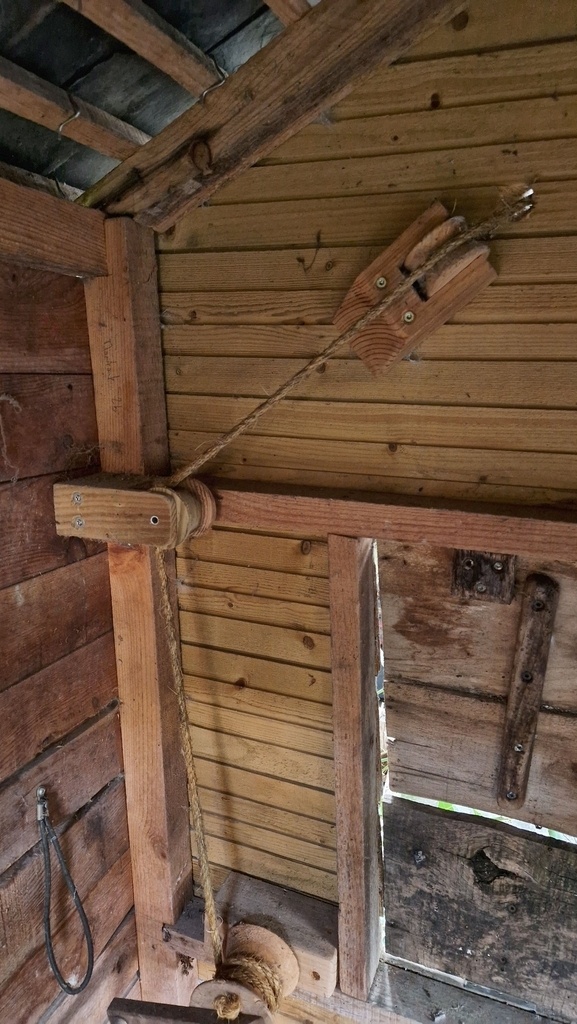

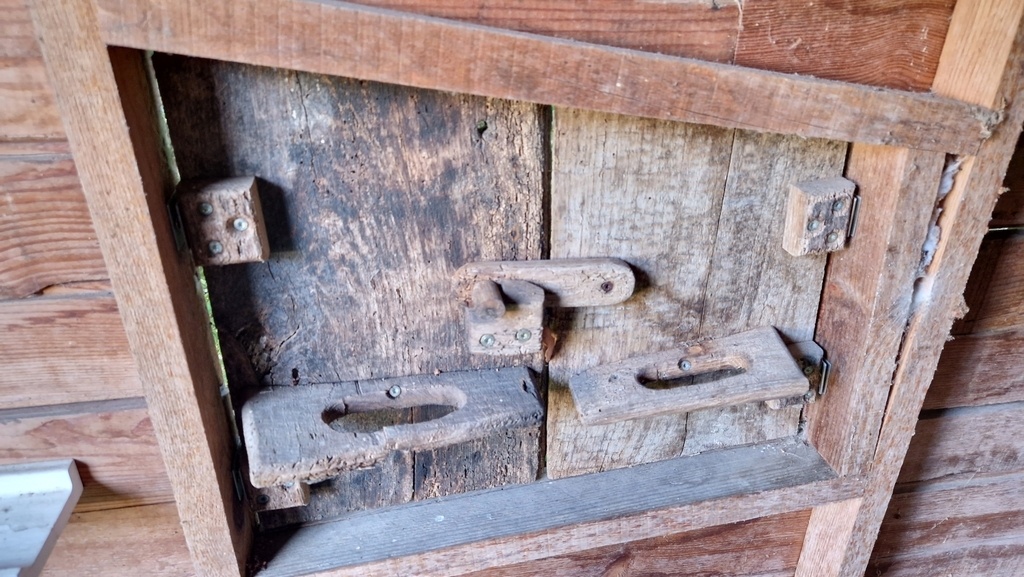

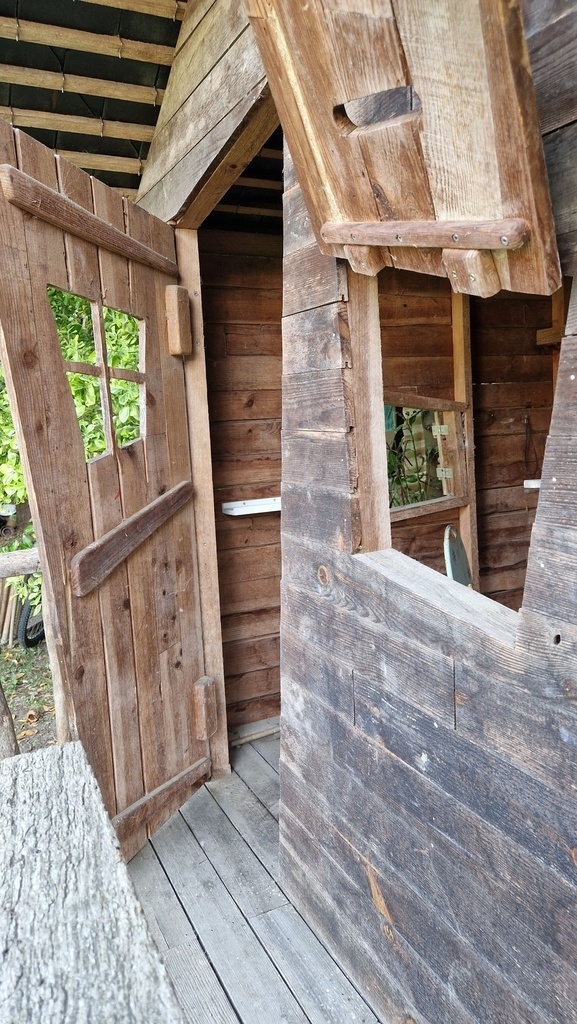

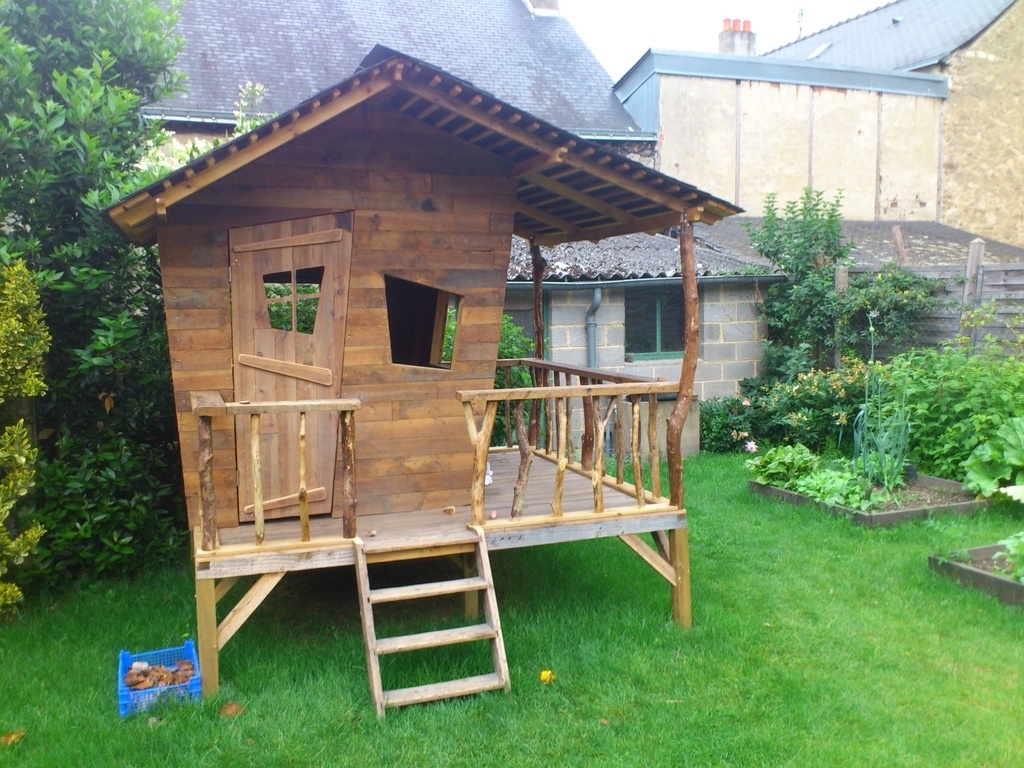

Et pour finir les portes et fenêtres :
Publications associées
2 retours d'expérience

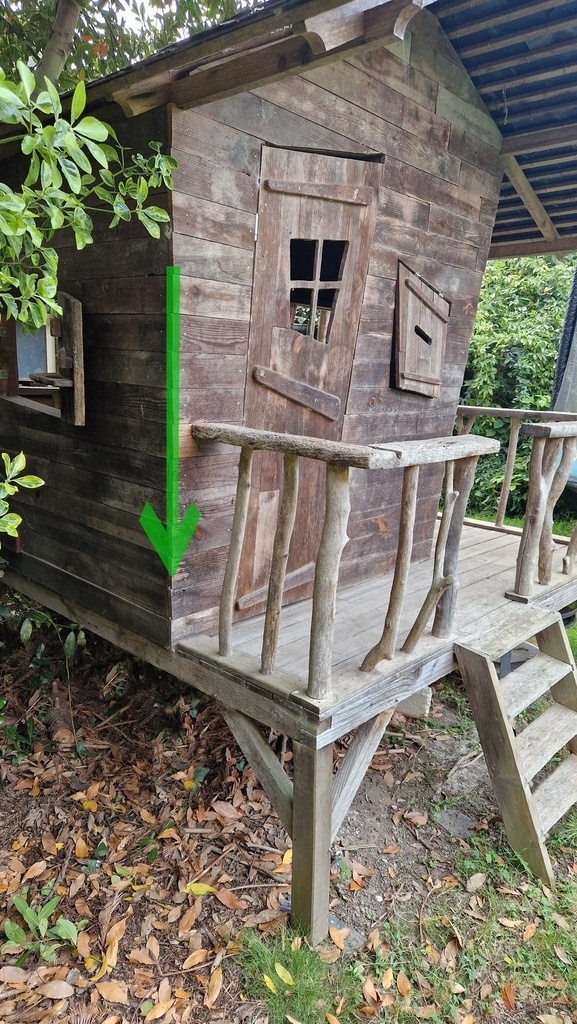

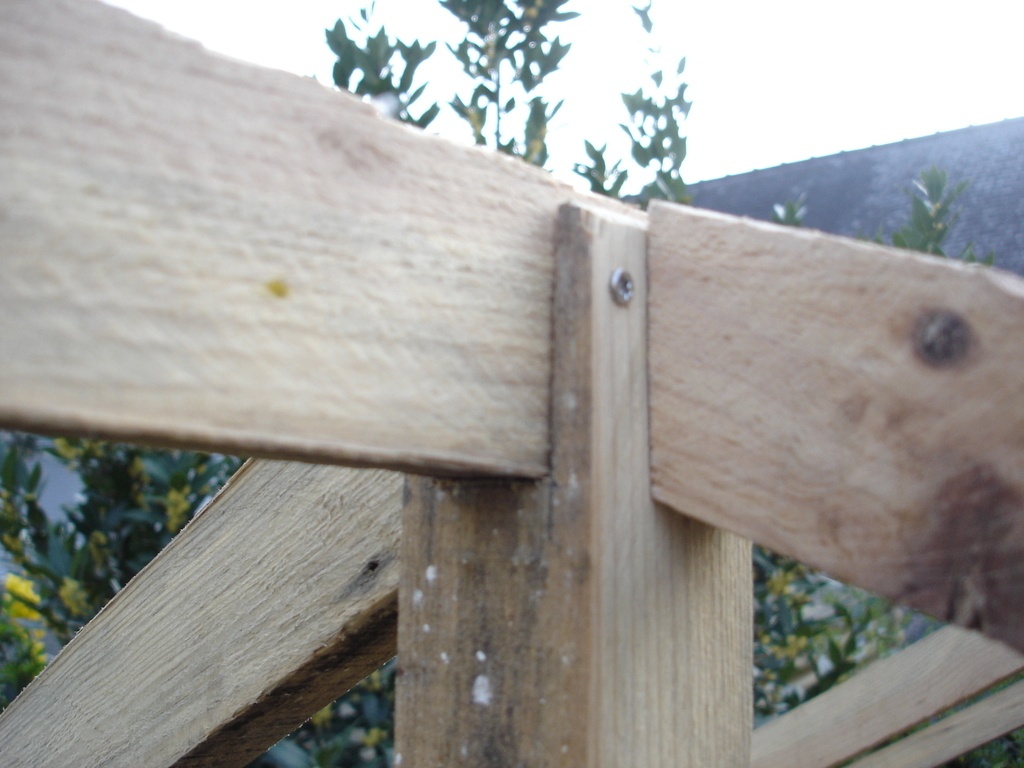

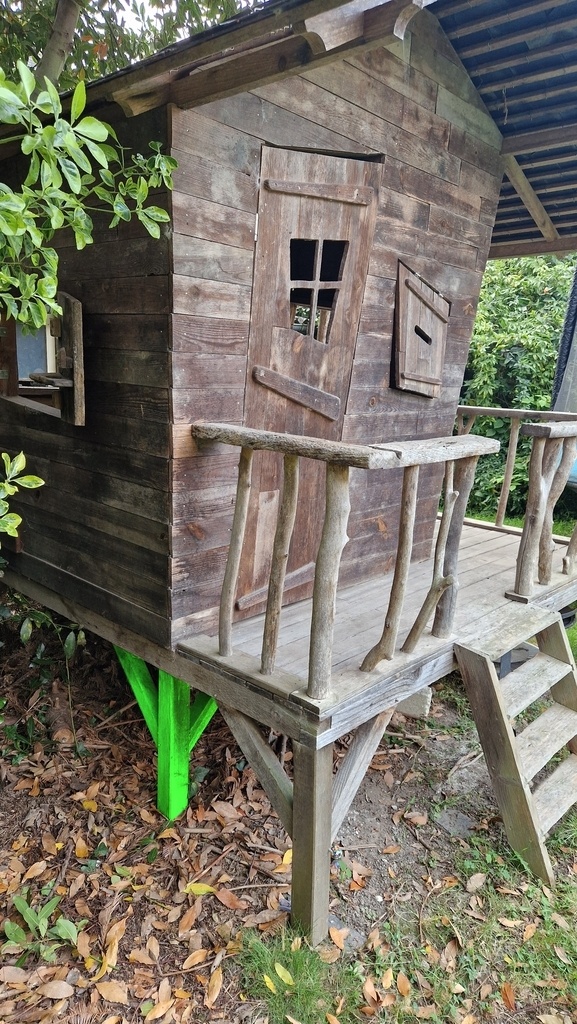

Peu de temps après avoir fini la couverture en ardoises, j'ai remarqué qu'une des poutrelles se déformait sous la contrainte du poids de la toiture. En effet, il manquait un pied à la conception pour supporter la charge transmise par un des montants (voir flèche verte sur la première photo). J'ai donc ajouté les pièces qui sont en vert sur la deuxième photo ci-dessous pour y remédier.

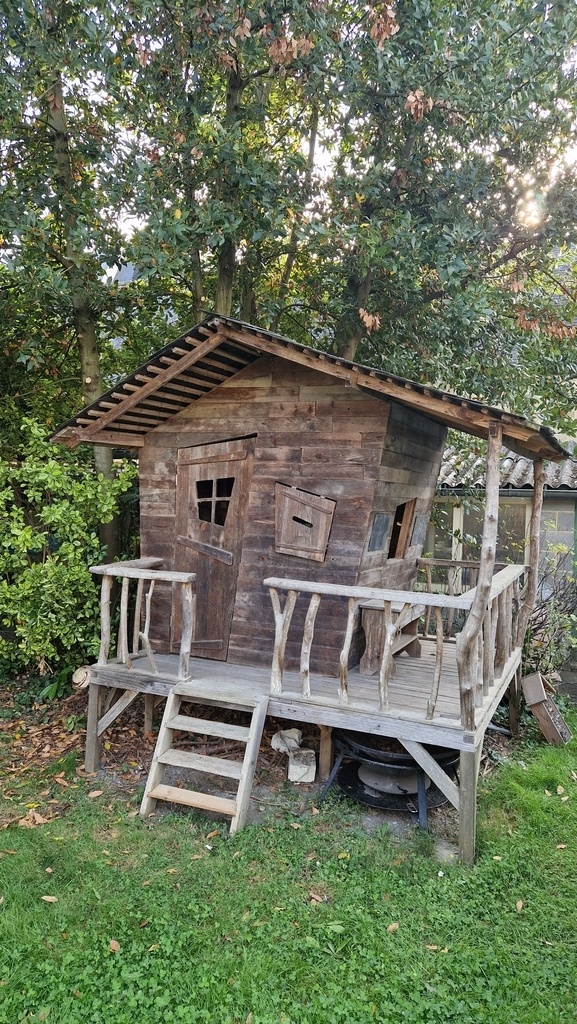

Cela fait maintenant une douzaine d'années que la cabane est dans le jardin.
Elle n'a quasiment pas bougé. Le bois qui n'est pas traité a naturellement grisaillé.
Il a fallut remplacer la première marche de l'échelle qui est la plus exposée aux intempéries. Les autres ont tenu le choc jusqu'ici.
J'ai également dû récemment remplacer quelques ardoises au faîtage abimées par les branches de l'arbre qui est juste à côté.
Licence
Discussions
T'avais perdu ton équerre
Bravo, le résultat est top.

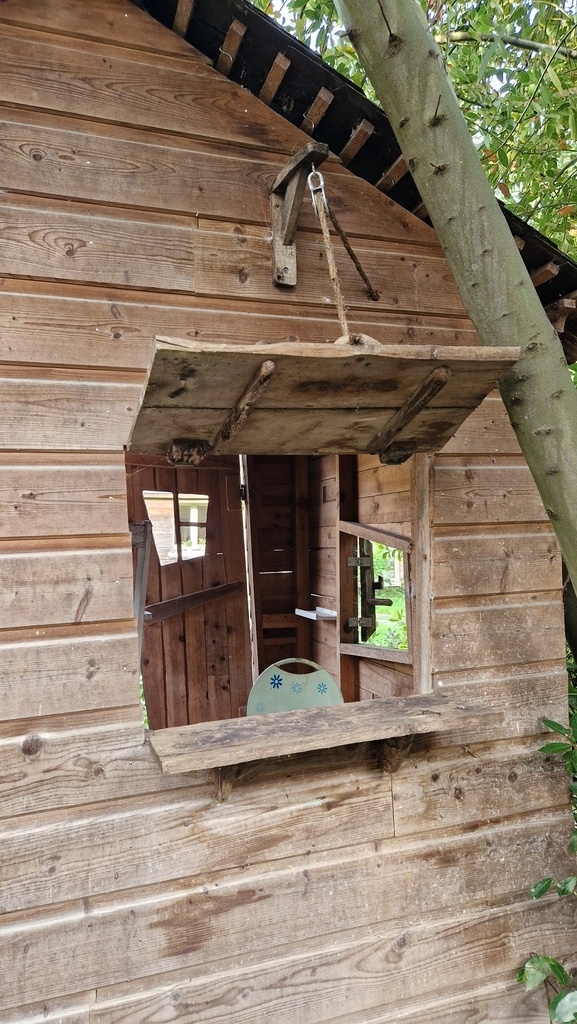

Mention spéciale pour l'ouverture du volet.
Je me suis inspiré de modèles de cabane d'Alice, tout de guingois.
C'est donc plutôt la fausse équerre qu'il faut pour ce type de Cabane !
La réflexion en amont et les plans sont particulièrement utiles quand rien n'est droit.
+1
Fan également du résultat et du système d'ouverture des volets. Ça me rappelle les Goonies...
Superbe! et ça prouve bien, s'il le fallait, qu'il est inutile de couler les m3 de béton dès qu'on veut faire quelque chose en bois dans son jardin!
Oui, j'ai juste mis une grosse ardoise d'environ 2 cm d'épaisseur sous chaque pied pour éviter le contact direct avec la terre et ça ne bouge pas.
merci pour le retour ! c'est très instructif de voir des projets extérieurs sans finitions 10 ou plus ans après...
Superbe ! Il fallait oser tout mettre de travers...
Super ,j imagine que les enfants ont du passer des moments mémorables dans cette cabane.Moi aussi j ai une cabane d enfants sans locataires
Magnifique !
Peut-être que j'essaierait de faire de même un jour (mais pas sur du tout que j'ai le même superbe résultat!)
Il n'y a qu'à suivre les plans
,
et y passer quelques heures...
Magnifique, super réalisation ! Merci beaucoup pour le partage, la conception est chouette :)
