Bonjour,

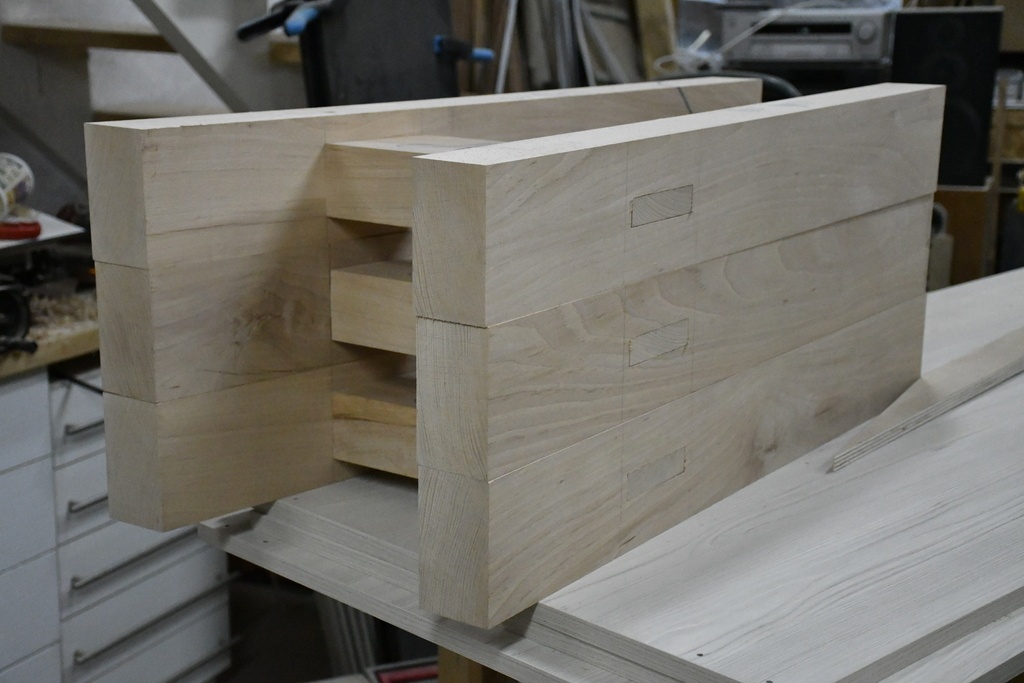

J'avais besoin de tréteaux pour installer mes serre-joints dormant et en même temps disposer d'un établi de montage acceptant toutes sortes de presses j'ai donc réalisé 2 tréteaux dans des avivés de 250/85 trouvé sur le parc a bois de mon scieur je les ais refendu pour obtenir après corroyage les plus fortes épaisseurs possible puis j'ai réalisé une épure du piètement qui doit pouvoir encaisser plusieurs contraintes.

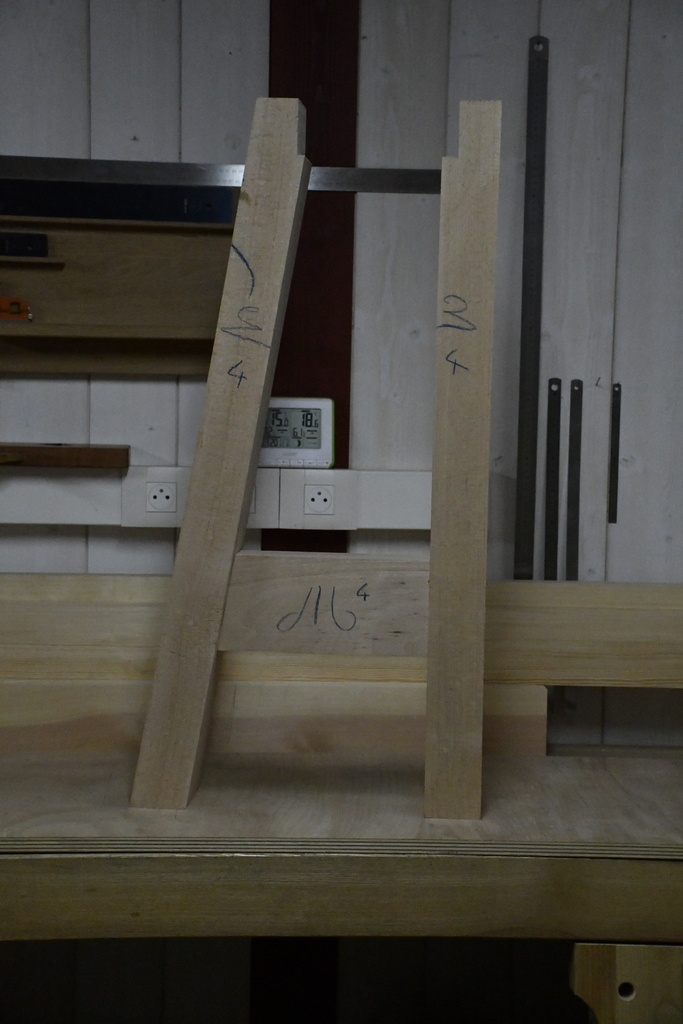

Le piètement en montage a blanc mortaise réalisé a la chaine tenon au ruban

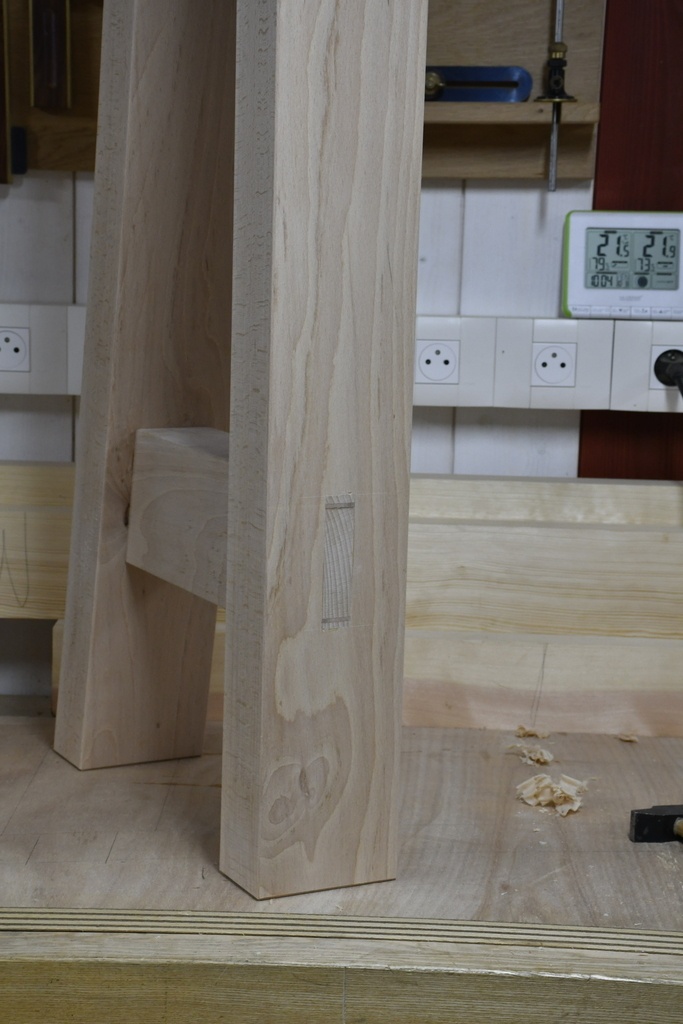

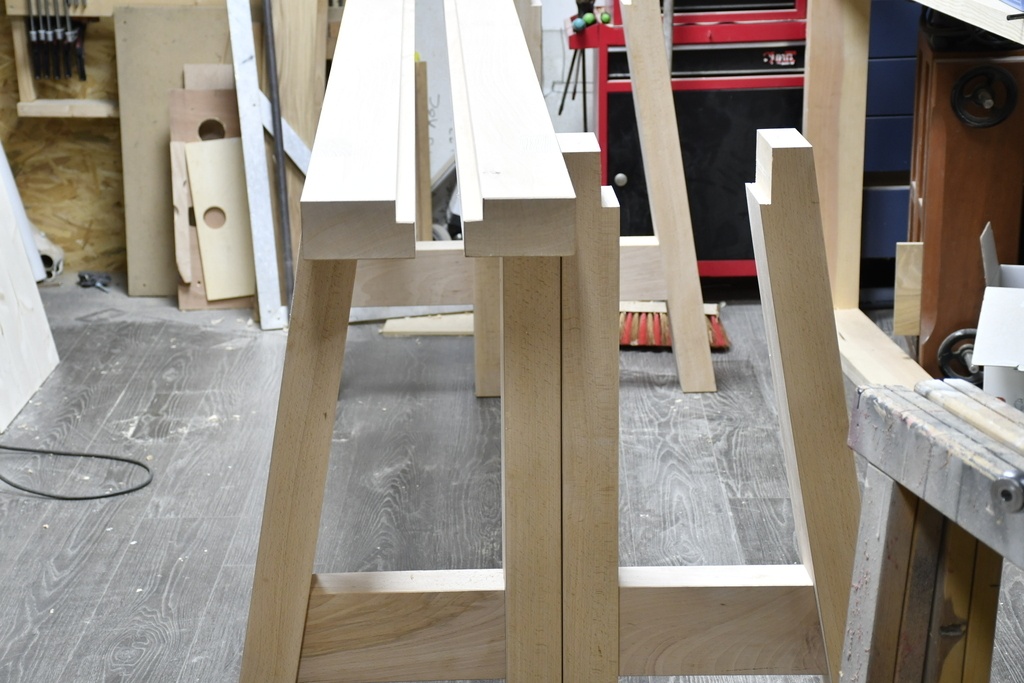

Le piètement est assemblé sur l'épure les tenons traversants sont renforcé par coins les rails sont feuillurés pour permettre le déplacement des tête de dormant le dormant ne doit pas dépasser le dessus des rails pour permettre de faire d'autres travaux sans avoir a les enlever pour des questions pratiques je les retournes tout simplement.

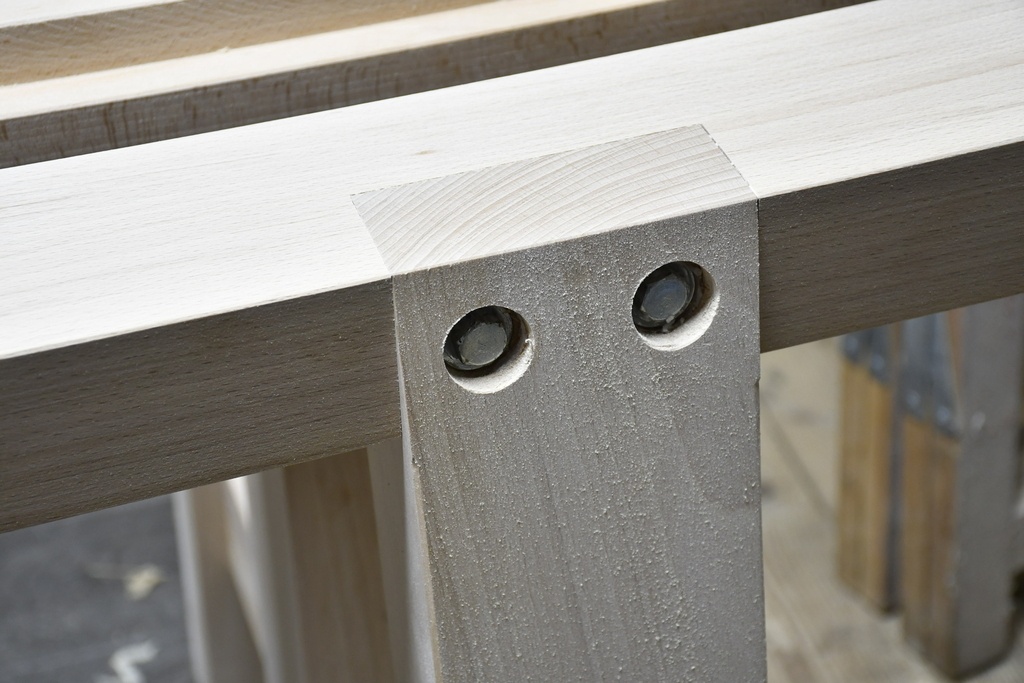

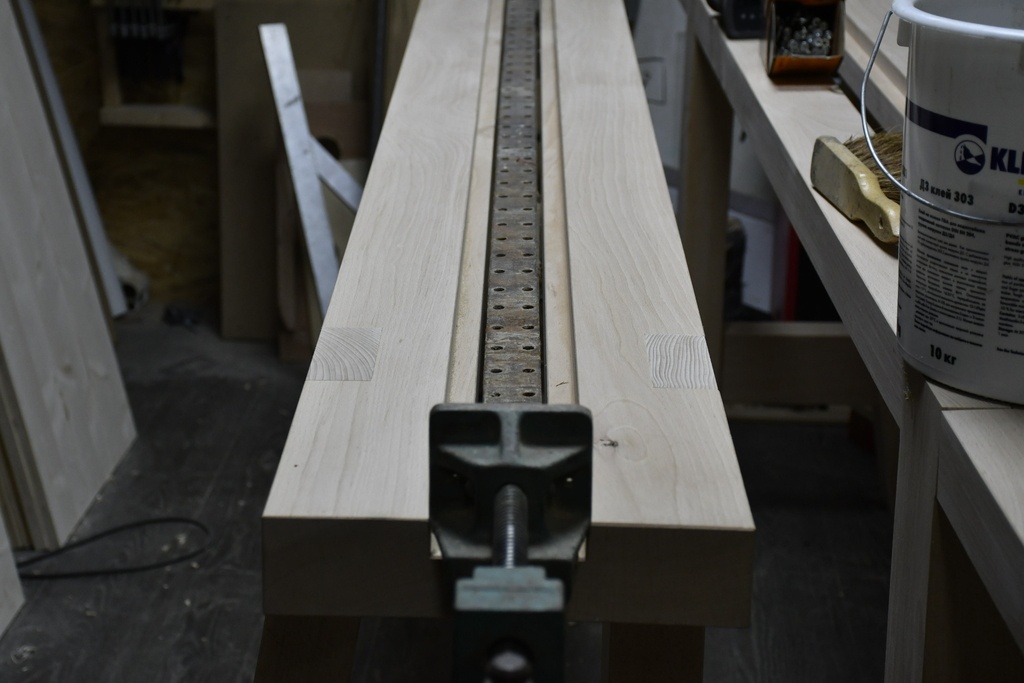

Dormants en place et détail de l'assemblage des rails avec le piètement

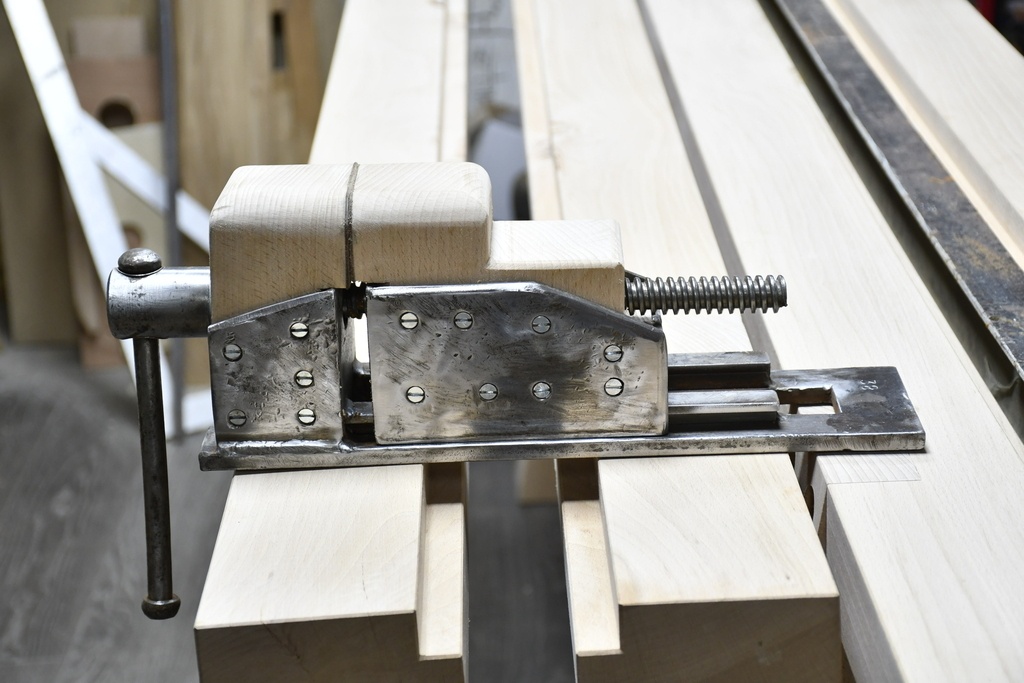

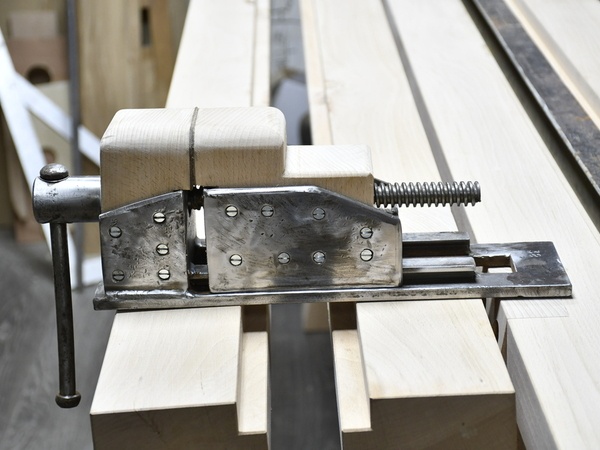

Là j'ai restauré ce petit étaux que je vais installer sur un des tréteaux un simple trous de 19+ dans un des rails pour laisser la tige fileté passer pour la fixation démontable et orientable de l'étaux.
Licence
Discussions
la patte du pro
Fonctionnel et beau. Magnifique petit étau mais je ne comprends pas où il se positionne
xuarig En fait il y a un trou dans un des rail pas présent sur les photos ensuite tu as une tige fileté avec une platine soudé qui se loge dans le trou a l'extrémité de l'étaux que tu peux faire coulisser sur sa longueur et donc tu peux le décaler le pivoter je n'ai encore pas décidé de l'endroit exacte mais je pense a une extrémité il n'est pas prévu qu'il y reste a demeure.
Bel ensemble. Et si bien fini.
nickel! et le petit étau semble super. J'apprécie particulièrement la soin apporté à l'alignement des têtes de vis...
Guilh63 Ben même si c'est juste un étaux j'aime quand c'est cleane
Dans les outils tu as oublié la tête car c'est bien pensé.
J'aime bien le concept et la polyvalence de ces tréteaux.
Bravo et merci pour le partage.
