ecorse

Chatière chêne


Bonjour à tous !

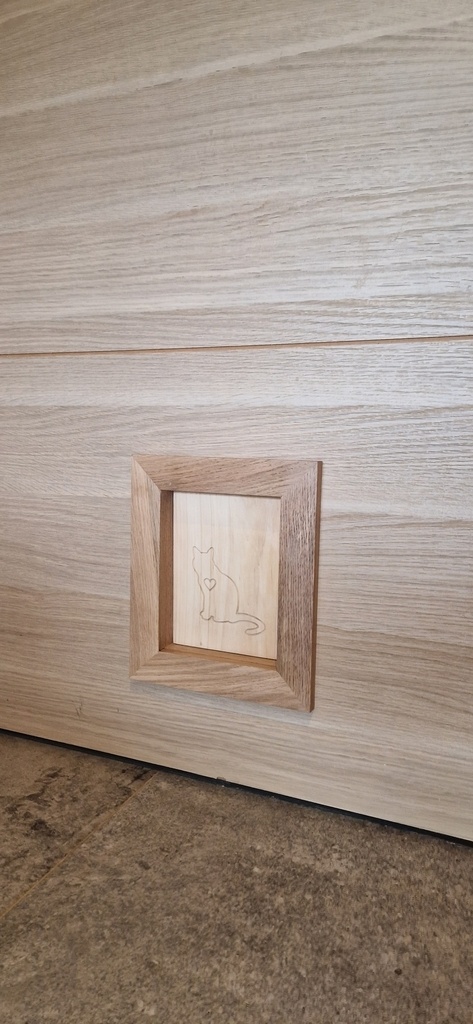

Première mini contribution, mes voisins voulaient une chatière en bois massif pour aller avec leur porte en chêne.
Du coup, chatière en chêne massif faite avec des chutes dont aubier.
Dimension intérieure : L150mmxH180mm
1ère étape :
fabrication d'un cadre sur chant à 45° de section 16mmx40mm. 40mm correspondant à l'épaisseur de la porte (à adapter en fonction de votre porte ou mur)
2ème étape :
Création de la porte en 6mm d'épaisseur en réservant 1mm pour une dimension finale de 149mmx179mmx6mm
Double quart de rond sur la partie supérieure de la porte lui permettant de basculer sans que les angles ne touchent le cadre
3ème étape :

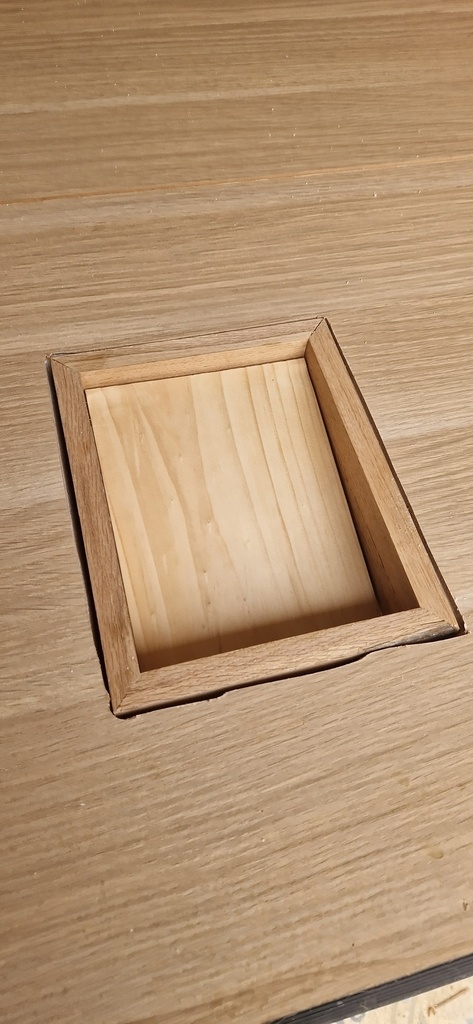

Création des couvres joint de la même section que le cadre sur chant.
4ème étape :

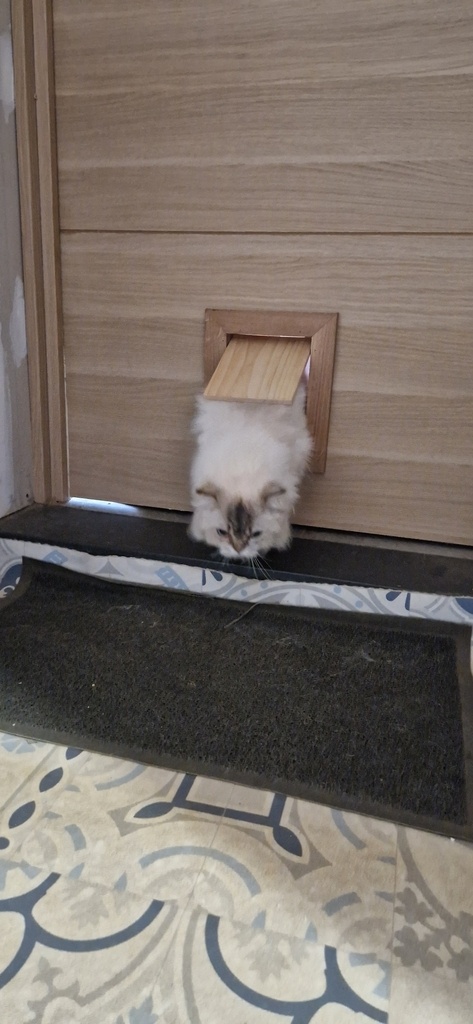

Pour la système de bascule, j'ai placé la porte dans le cadre calée pour être positionnée a mi hauteur du cadre sur chant. J'ai percé le cadre et le chant de la porte à 2,5. J'ai utilisé des pointes de 2 qui font office d'axe.
5ème étape :

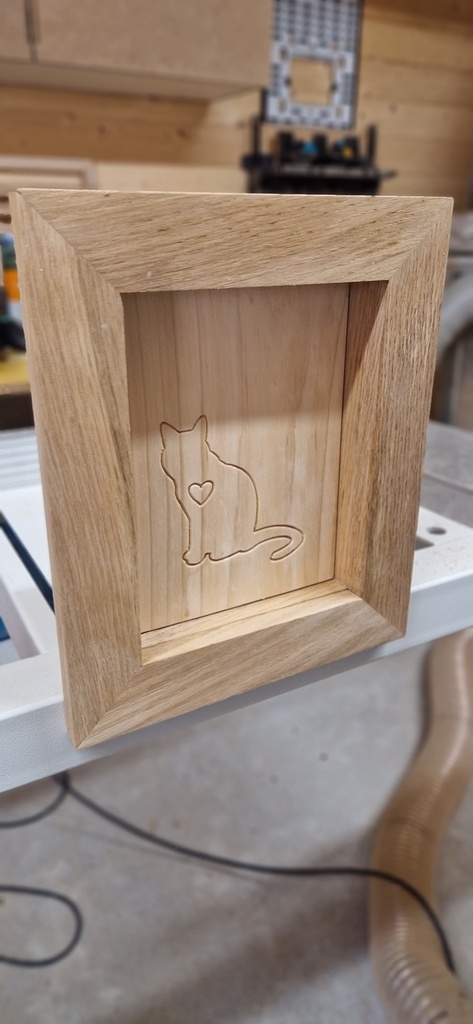

Petit coup de shaper origin pour que le chat sache que c'est lui qui doit passer par là 😂
6ème étape :
Vernis blanchon ultra mat

Mis à jour

Discussions

ecorse  a publié la création "Chatière chêne".
il y a 3 mois
AvecUnBoutDeBois
( Modifié )

Très bonne idée. Cette petite porte est jolie et réussie.
Le chat des voisins est chanceux 🐱.
Bravo.

ecorse

Merci beaucoup, bonne journée !

olivier-inge-bricoleur

Salut, c'est vrai qu'elle est belle cette chatière.
comment as tu fait le mécanisme d'ouverture, s'il te plaît ?

ecorse

Salut,tout d'abord merci !
Le système de bascule est indiqué à l'étape 4 de la description.
Si jamais besoin de plus de précision pas de soucis.
Je mettrai des photos supplémentaires.

olivier-inge-bricoleur

Désolé, j'avais mal lu :)
Merci !!
