Trankil

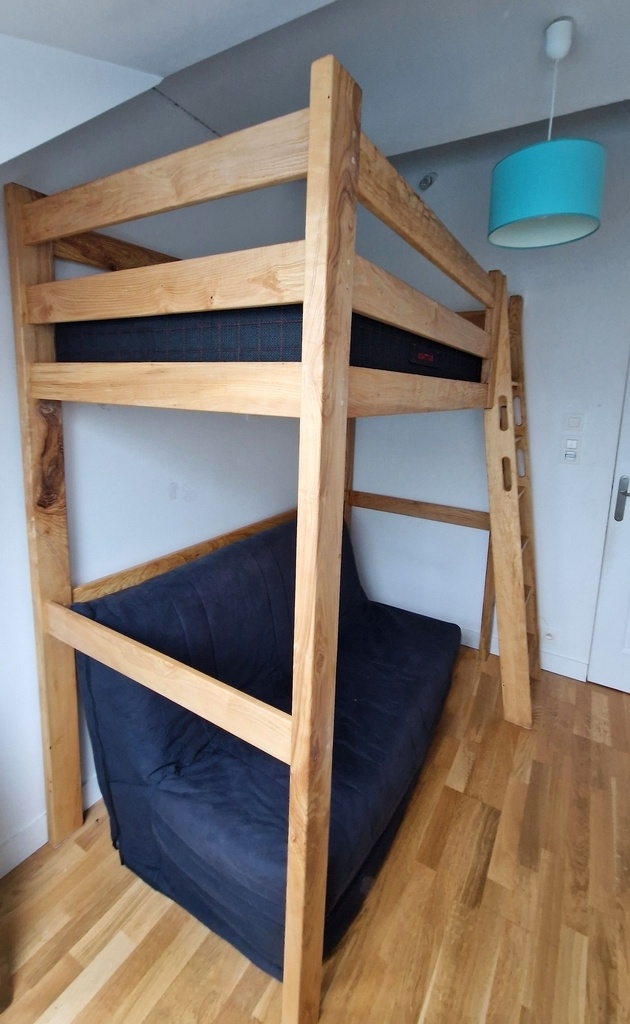

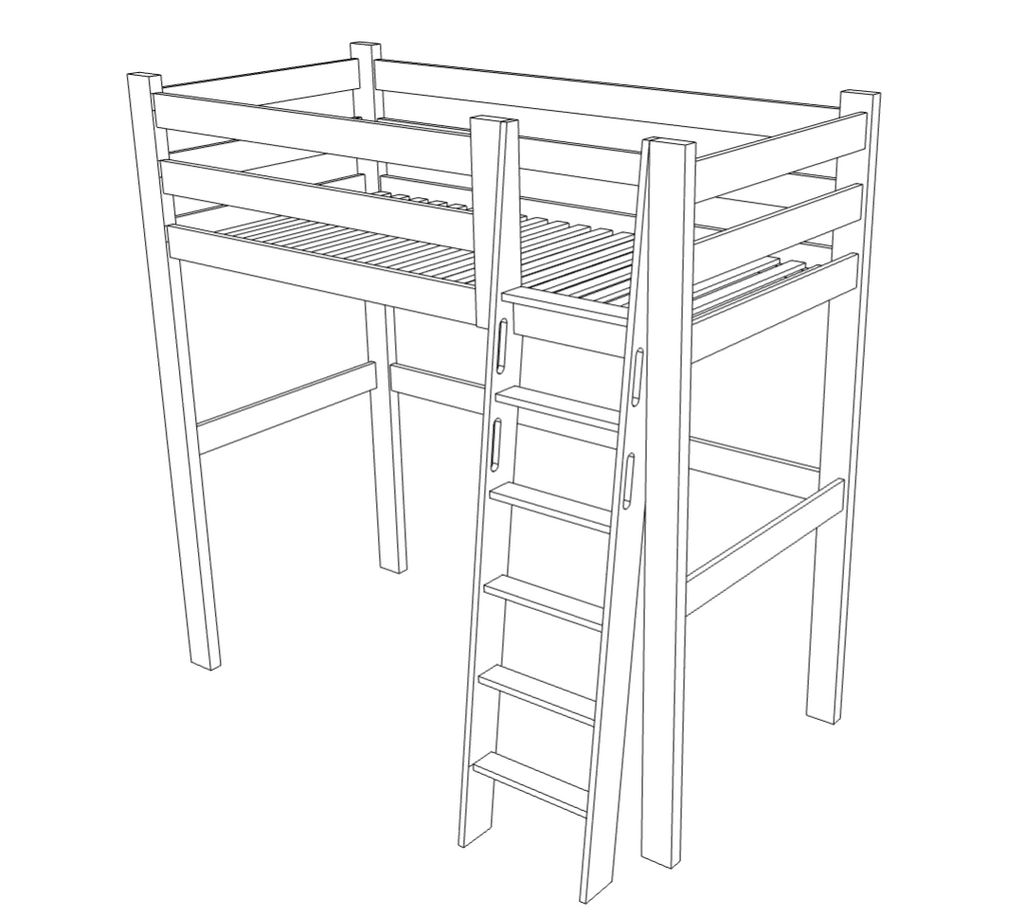

Lit mezzanine


Voici une création dont la taille n'a pas été facile à gérer dans mon petit atelier.
C'est d'ailleurs pour cette création que j'ai entrepris la réalisation de rallonge de table pour ma dégauchisseuse (voir article dédié).

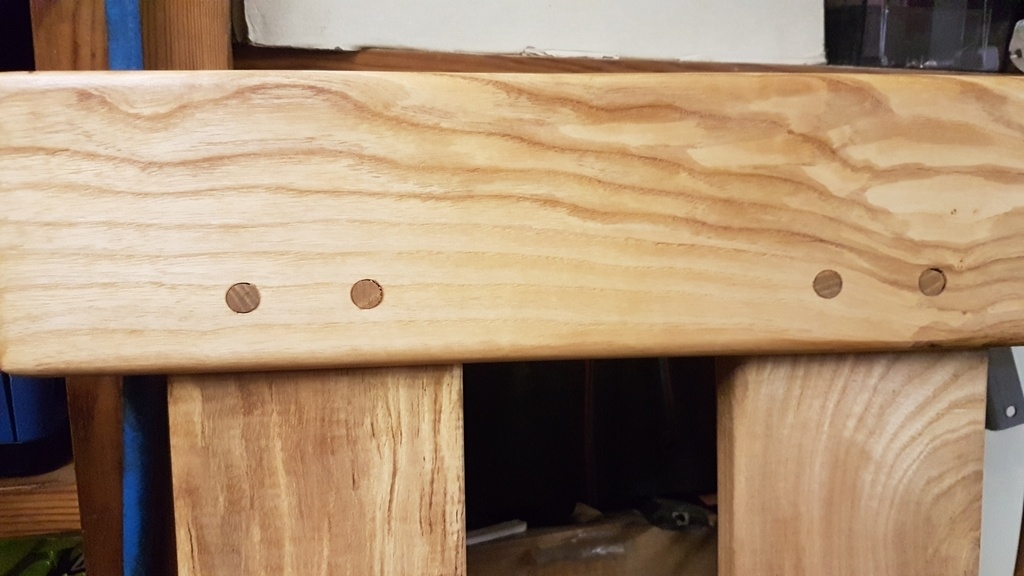

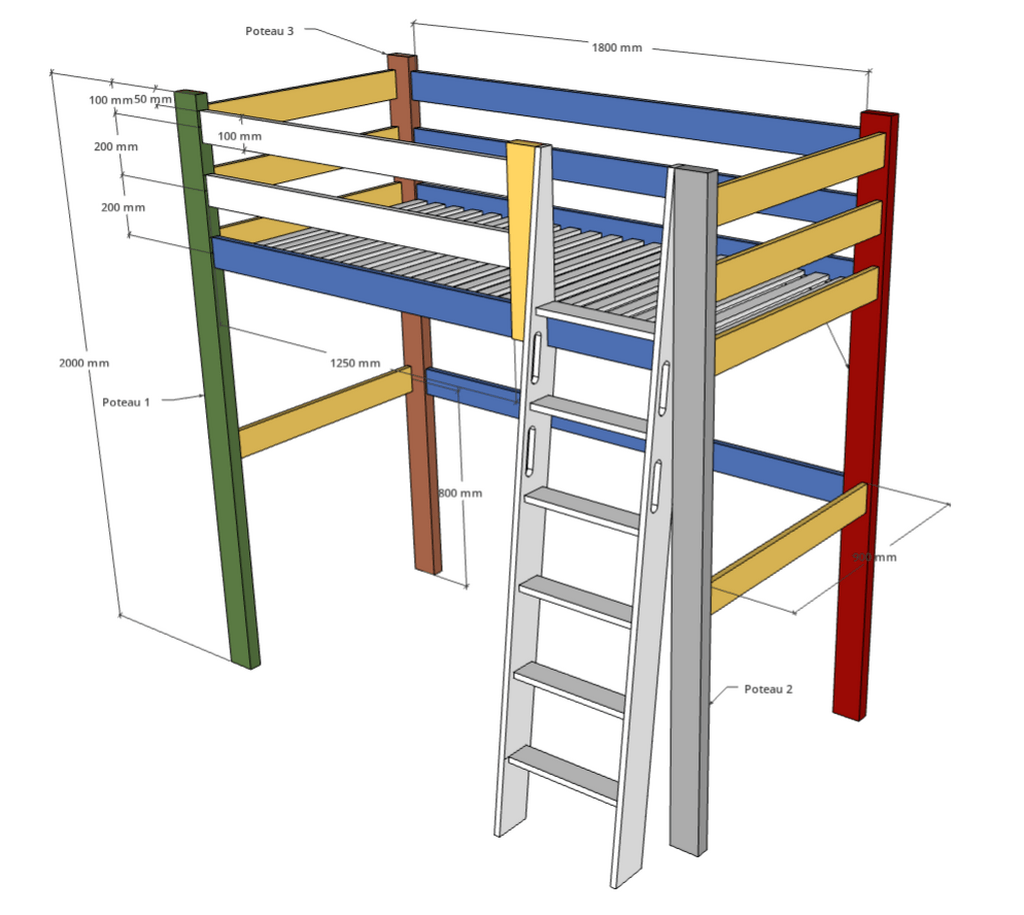

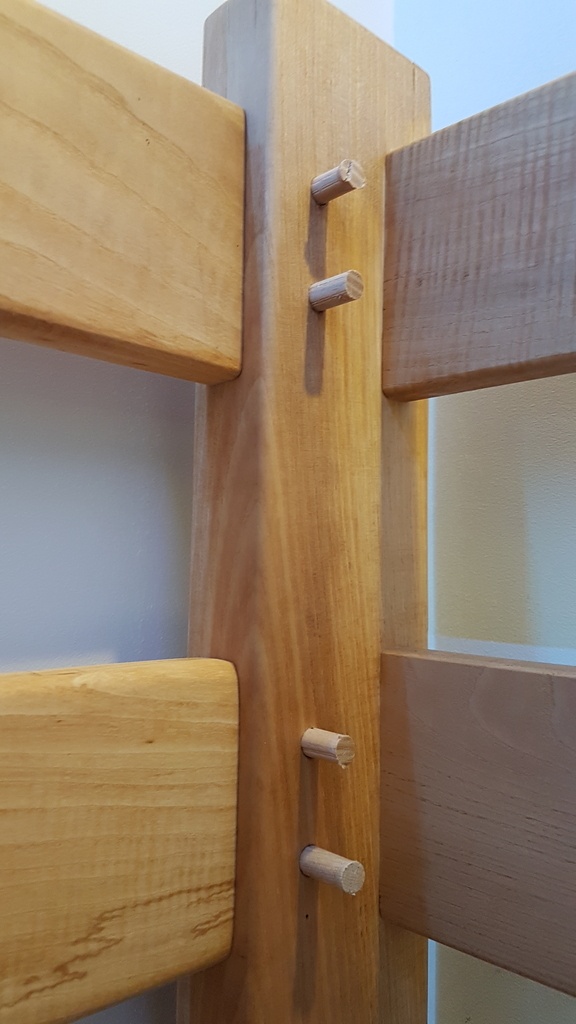

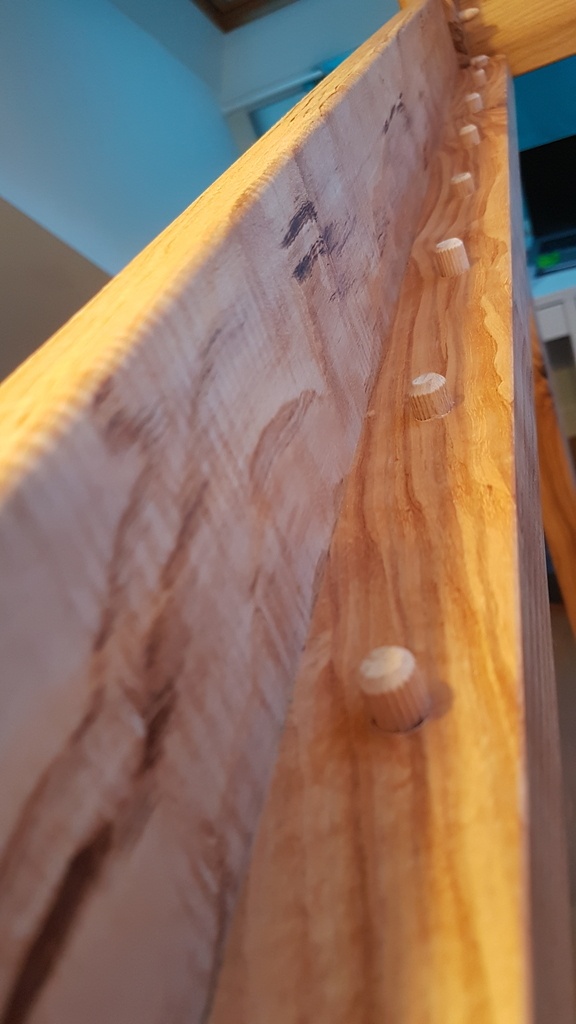

J'ai utilisé du frêne pour ce lit de 90 cm x 180 cm. Il est assemblé avec des tenons mortaises et chevillé à la tire. J'ai utilisé du Rubio Transparent réchauffant pour la finition.

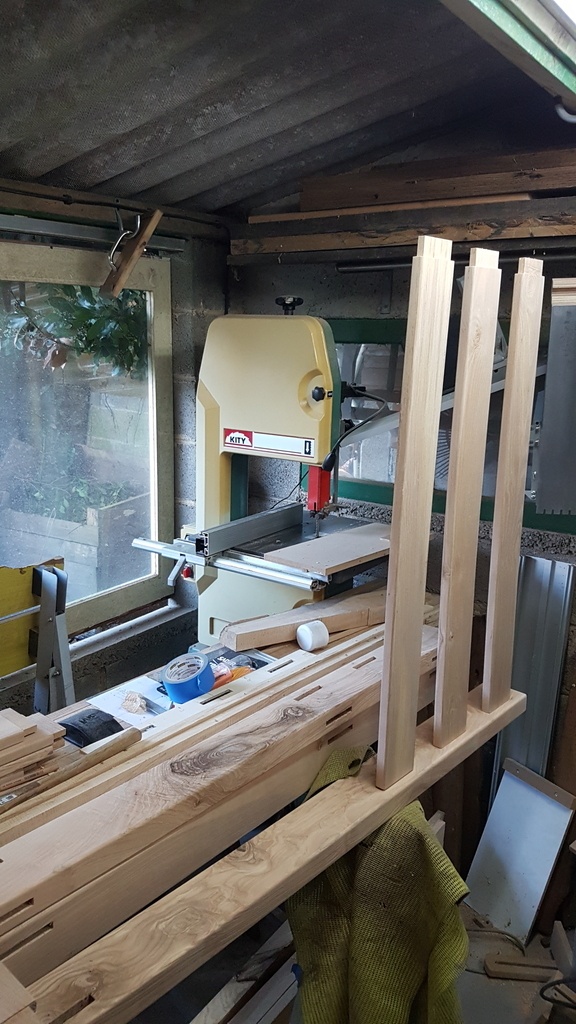

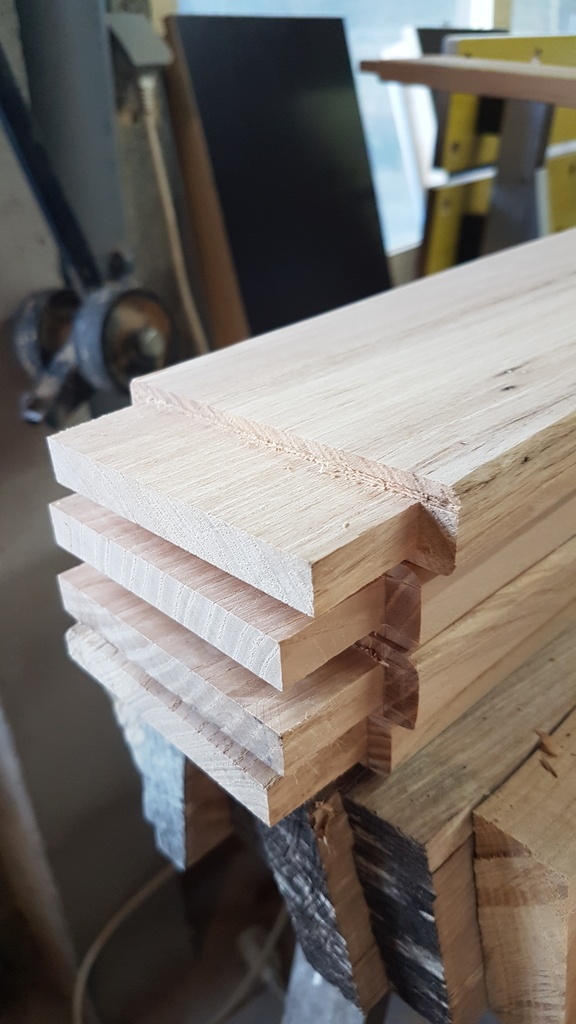

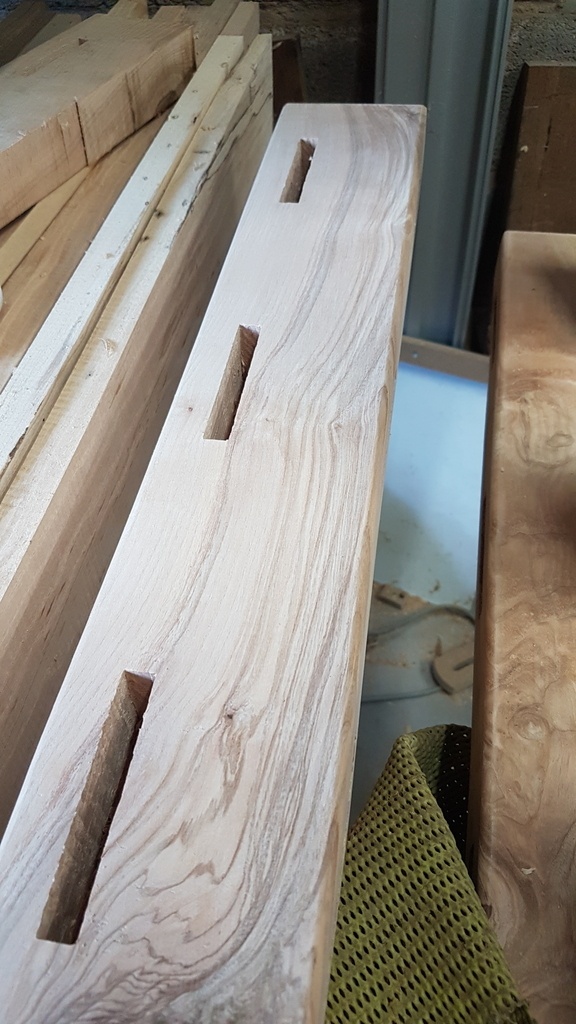

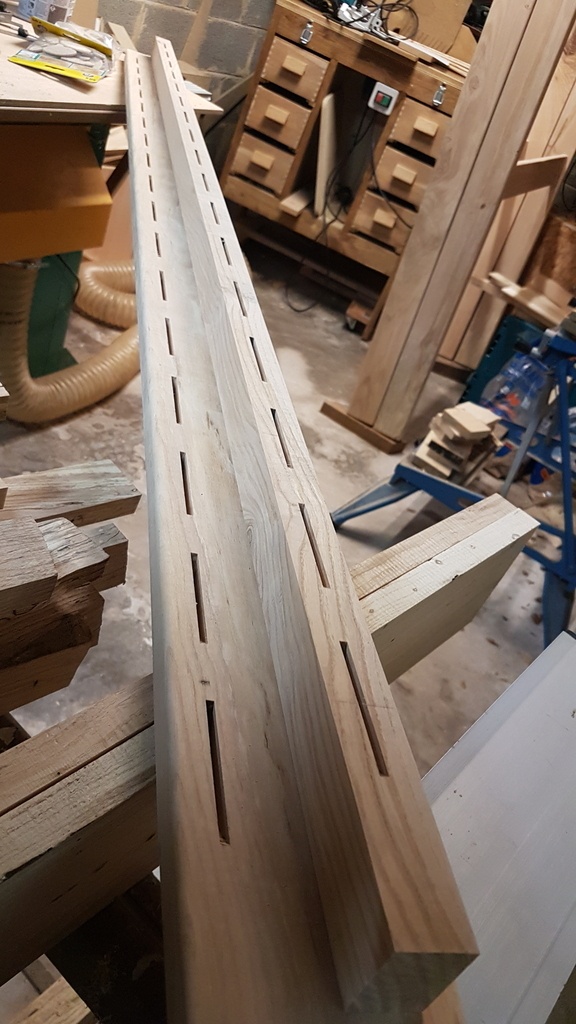

Voici quelques photos prises lors de la réalisation du projet :

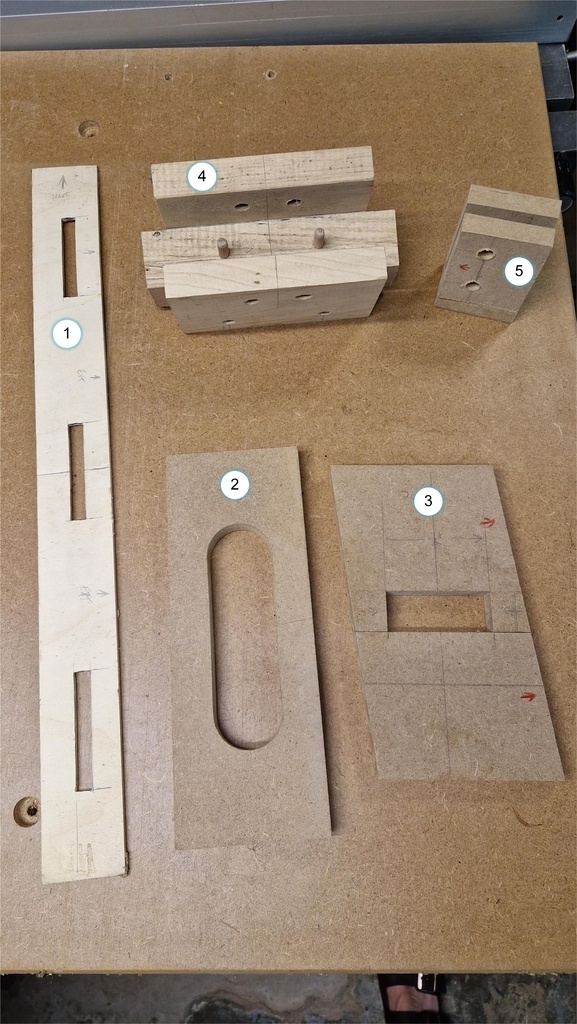

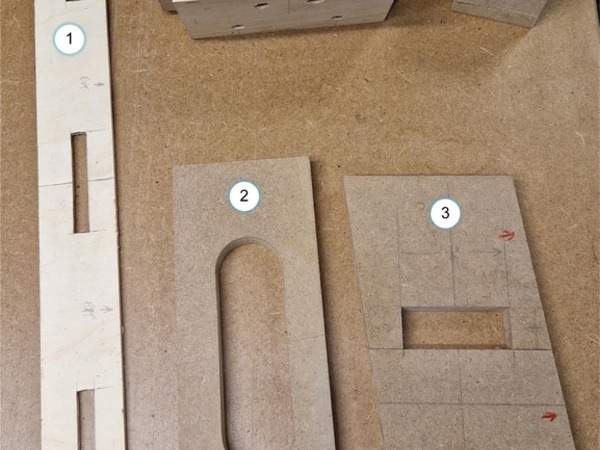

Les gabarits suivants ont été usinés et utilisés pour ce projet :

  • le traçage des mortaises (1),
  • l'usinage des poignées (2) à la défonceuse avec une bague à copier,

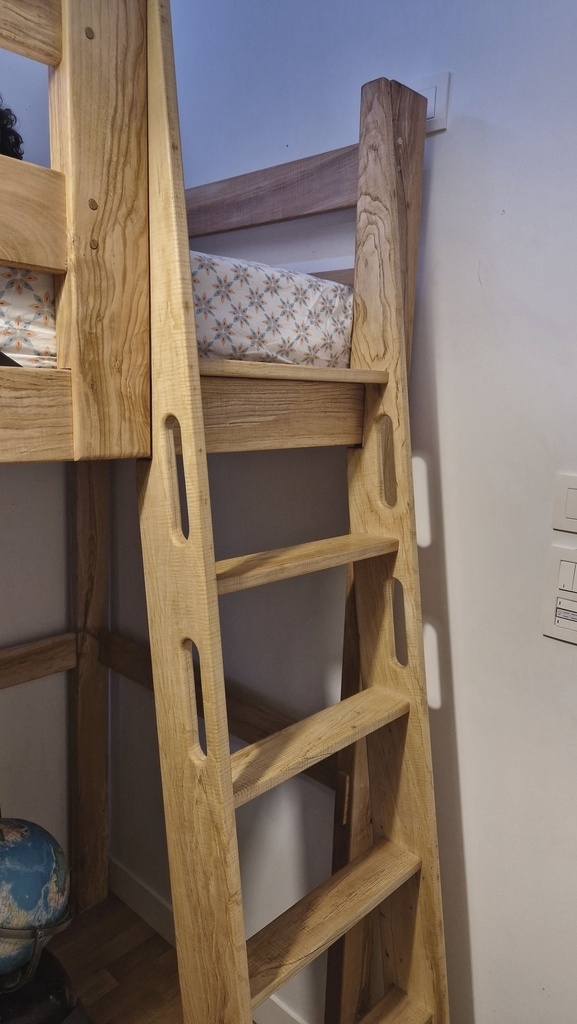

  • l'usinage des mortaises (3) des montants de l'échelle à la défonceuse avec une bague à copier,

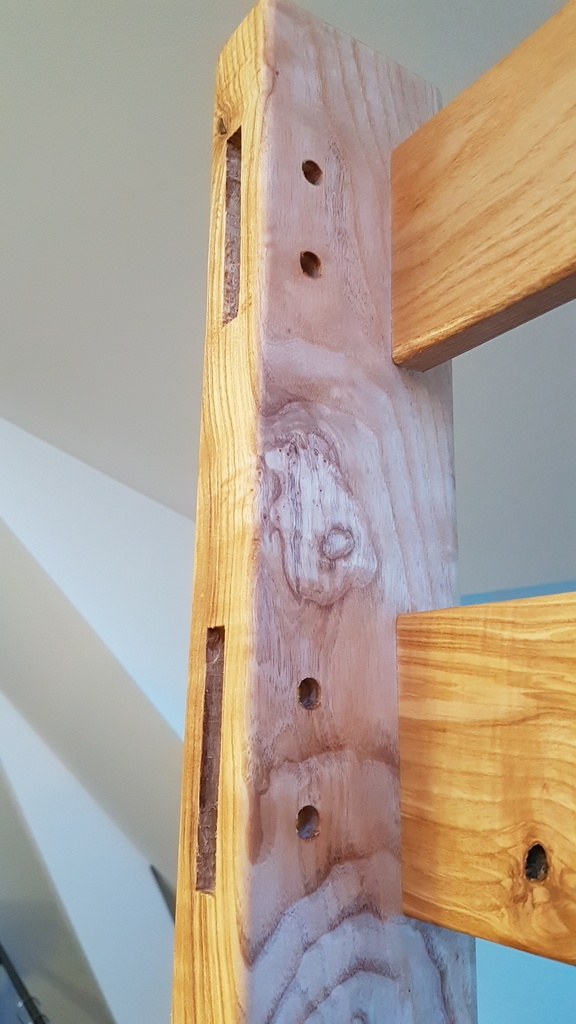

  • le perçage des trous pour les chevilles dans les montants (4)
  • le perçage des trous de cheville sur les tenons des traverses (5) :

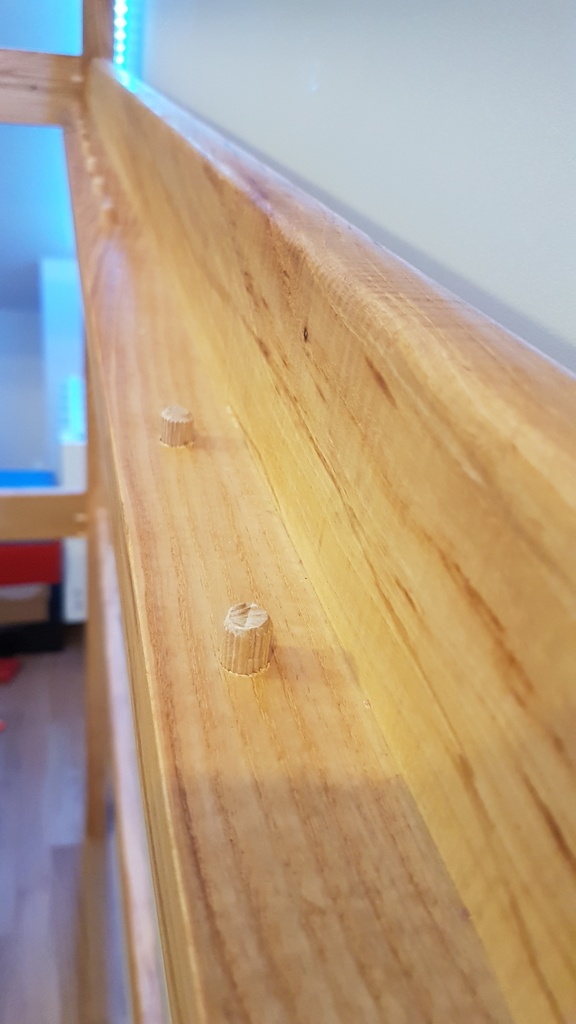

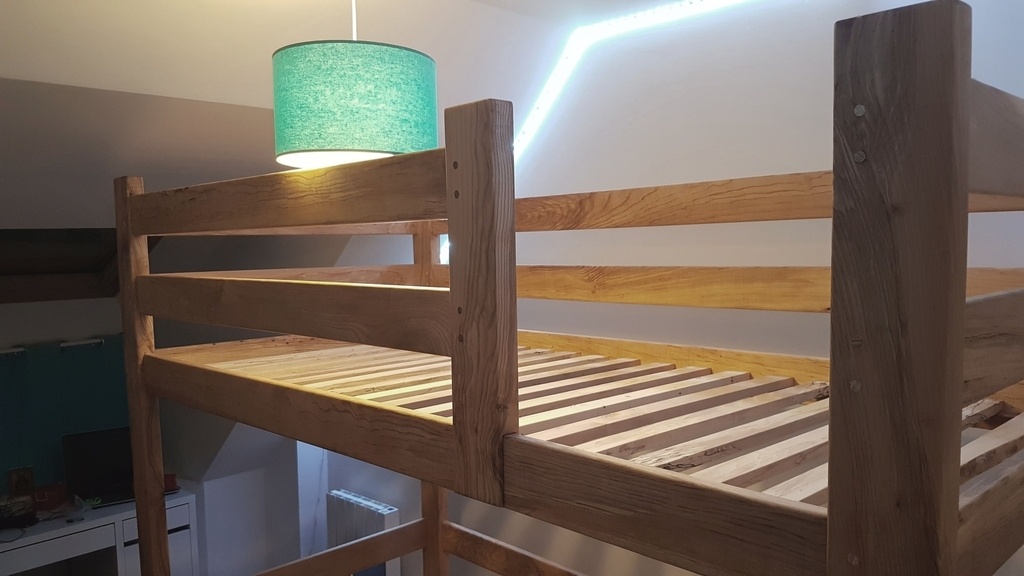

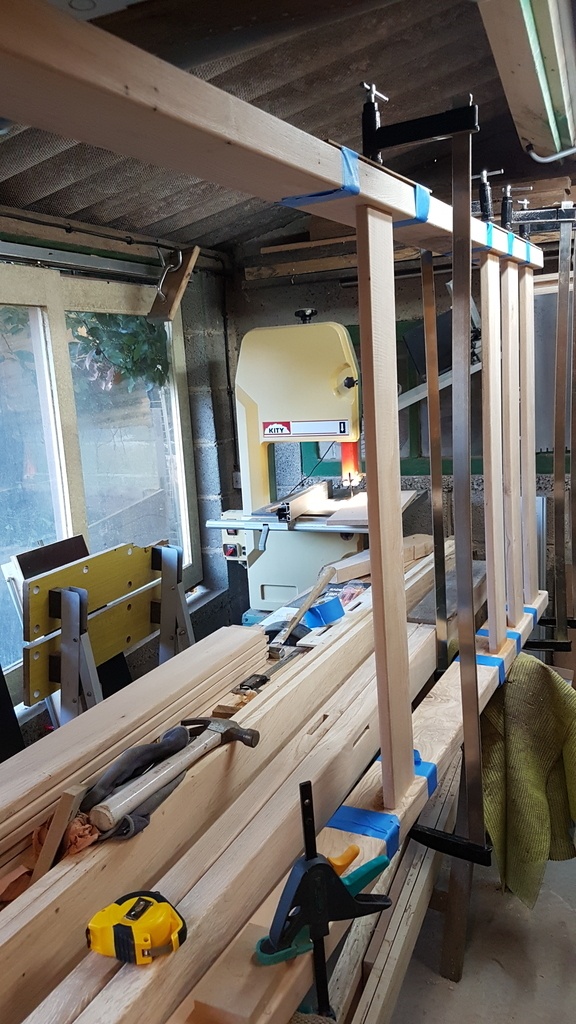

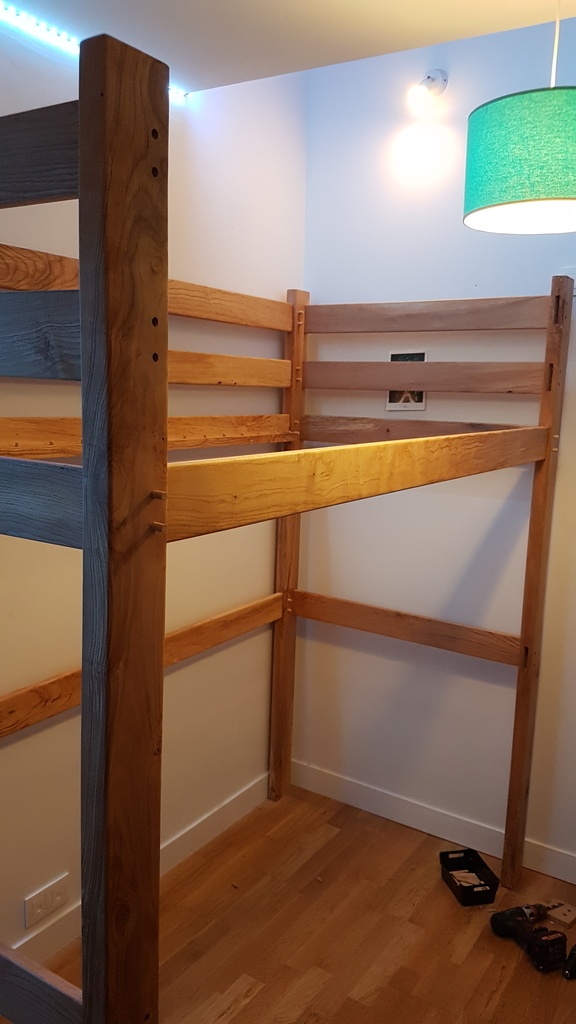

Et quelques photos du montage :
