Suite à la vidéo de cray sur le sujet, je vous partage la solution que j'avais retenue.
Allez voir sa vidéo pour mieux comprendre l'intérêt du double guidage :
youtube.com/wa...h?v=NOF0b8u6O5g

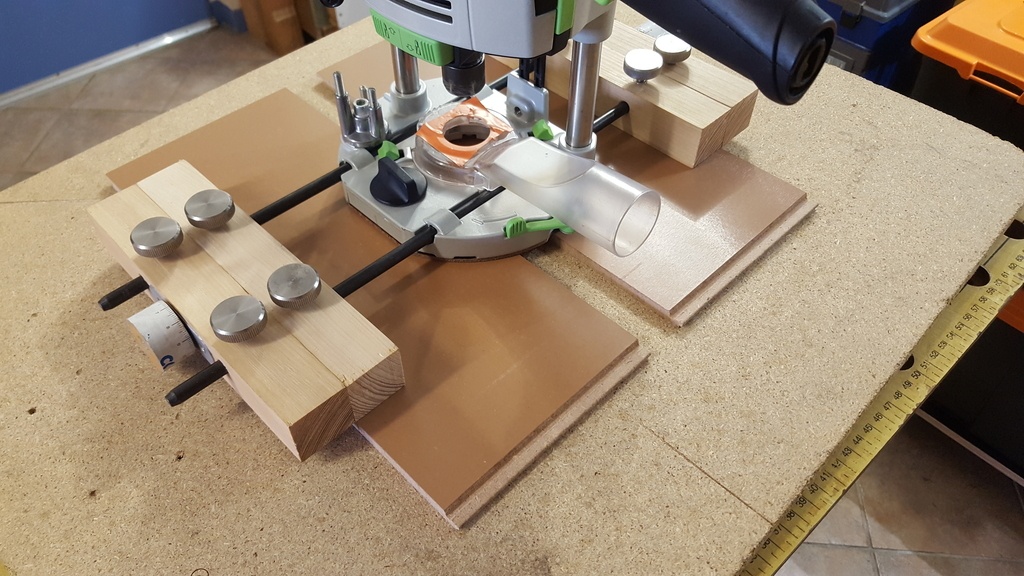

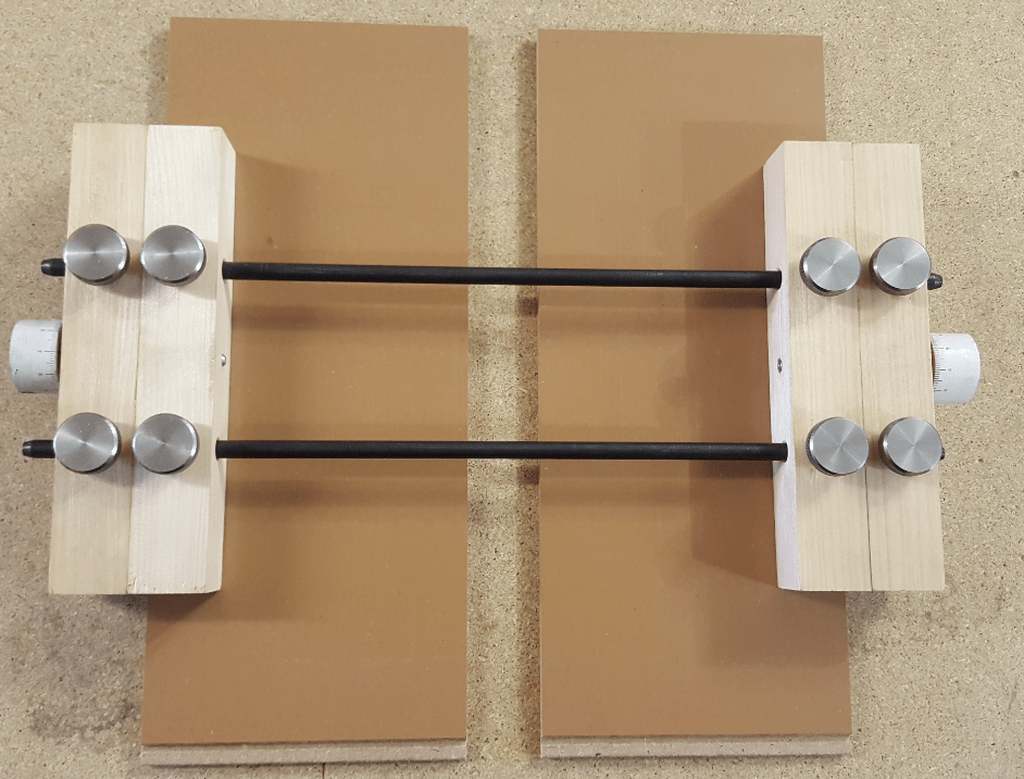

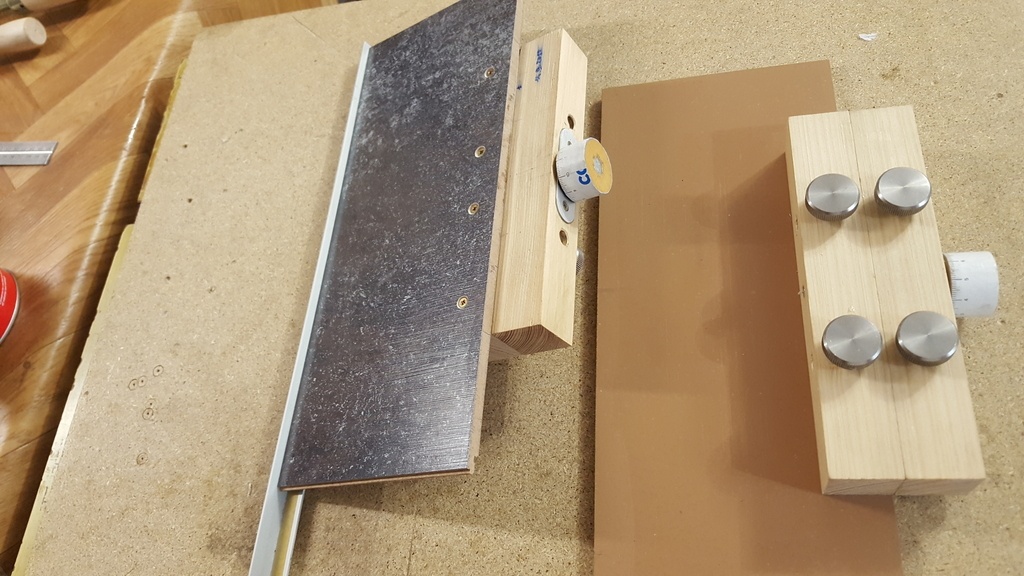

C'est une base qui peut être complétée avec des guides plus hauts ou d'autres accessoires.

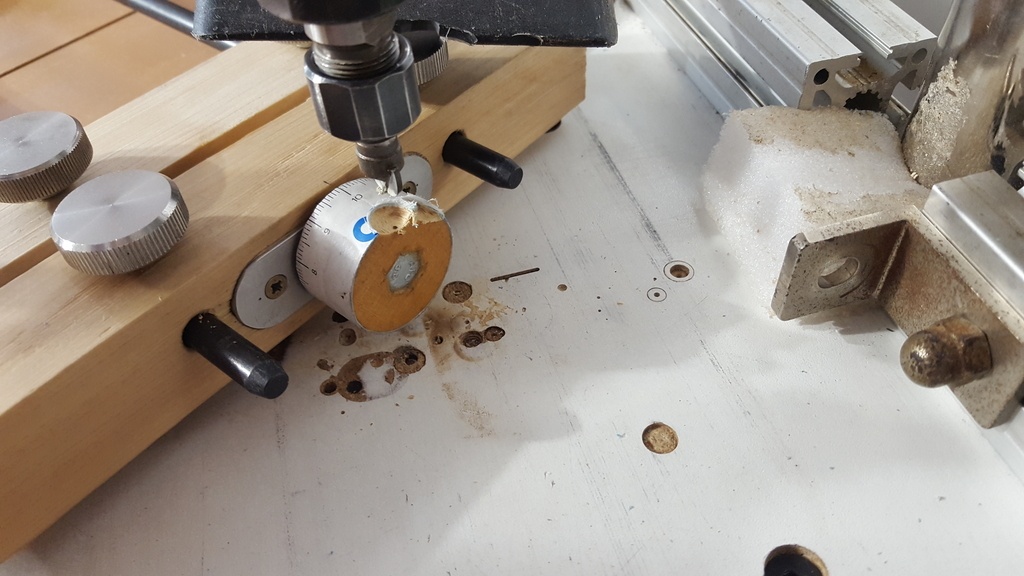

C'est sur le réglage micrométrique que je m'étais le plus creusé la tête et je souhaite le partager.
Principe :

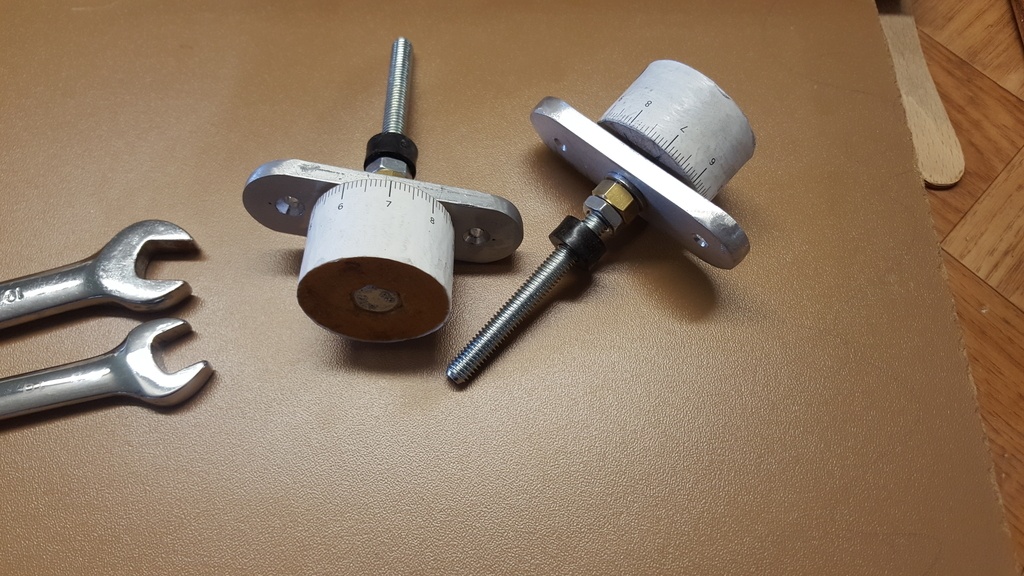

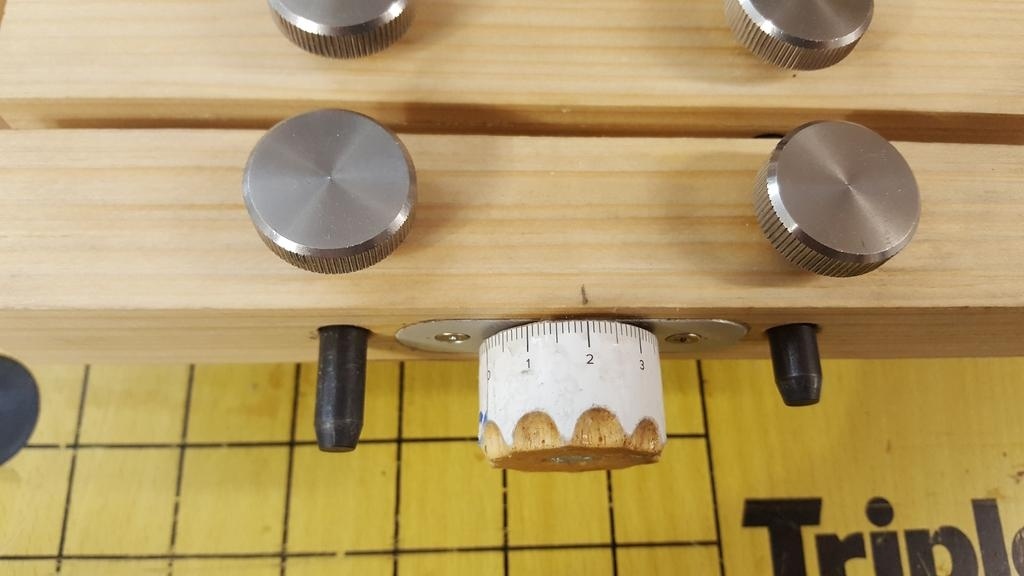

Avec un mètre ruban en papier fourni par un GMB, j'ai utilisé les graduations pour que 100 mm correspondent à un tour de mollette.
Vis au pas de 1 mm => 1 tour = 1 mm
Par le calcul, il faut un diamètre 31.85

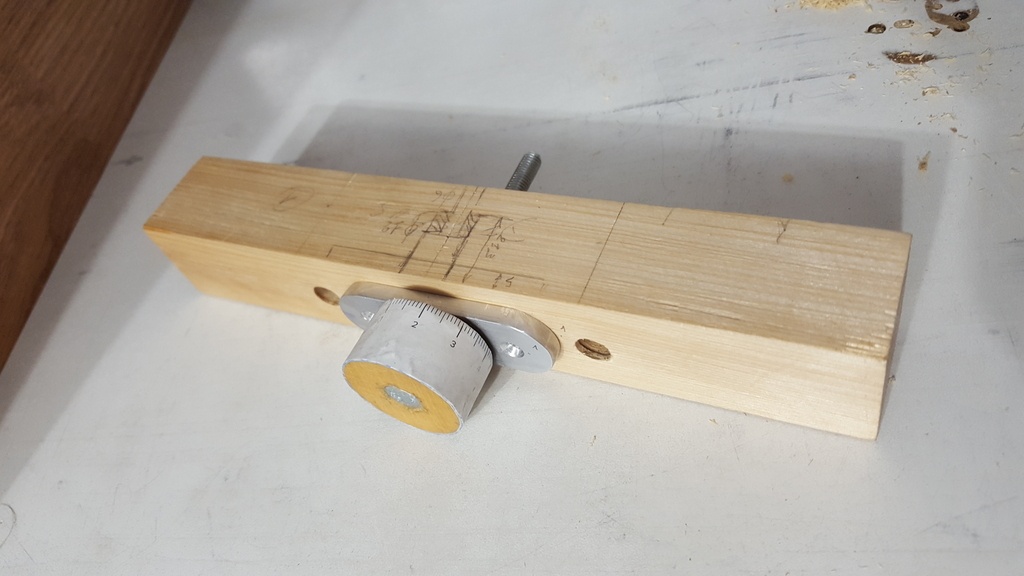

Pour y arriver, je suis parti d'un diamètre légèrement plus petit, puis j'ai enroulé le ruban jusqu'à ce que les graduations se chevauchent correctement. J'ai coupé la longueur qu'il me fallait. Une fois enroulée et collée pour finir par les chiffres de 1 à 9, j'obtiens une graduation précise.
La précision n'est pas micrométrique, ni même au centième en raison du frottement des tiges qui ne garantit pas le déplacement parfaitement parallèle. Mais c'est précis quand même ;)

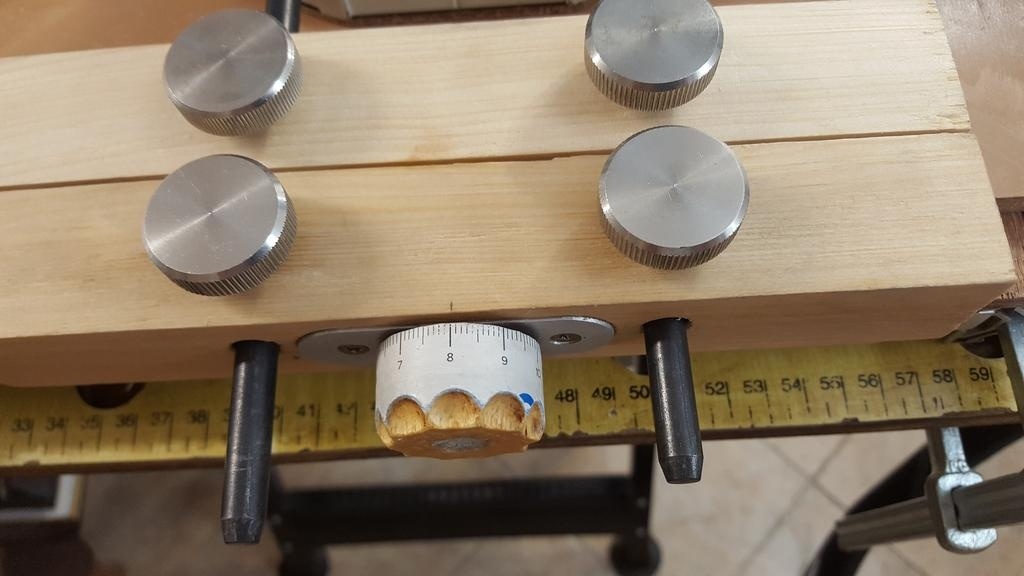

Pour le réglage micrométrique, il faut bloquer les tiges sur la défonceuse et sur les carrelets extérieurs.

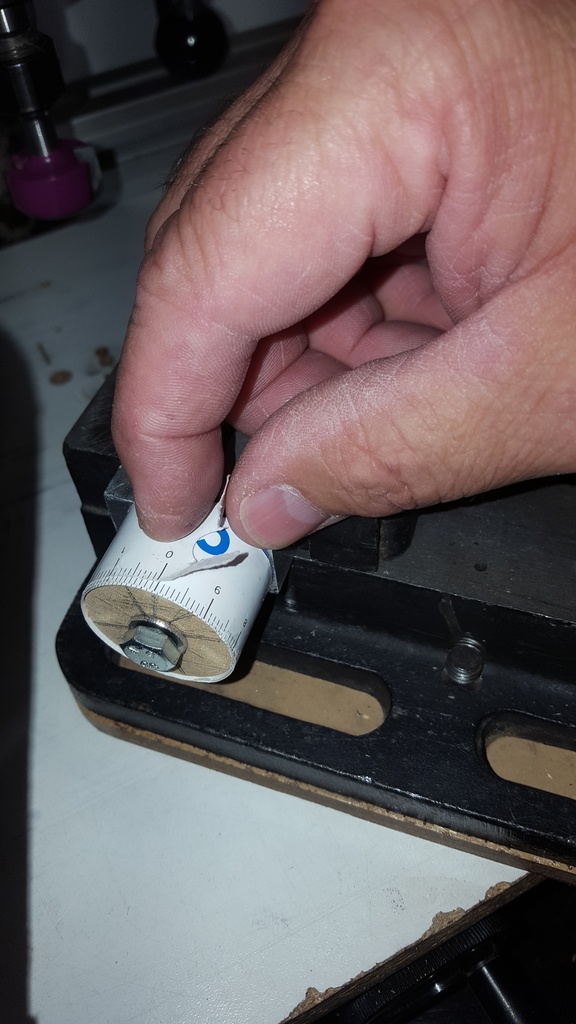

Tourner la molette, puis bloquer les tiges sur les carrelets côté défonceuse.
Licence
Discussions
Joli !
Merci cray
C’est aussi le mode de réglage des butées micrométriques Festool. Ça marche bien à condition de toujours rattraper le jeu du filetage.
Festool m'a sûrement copié
C'est vrai qu'il y a beaucoup de jeu, mais je pense que c'est plus au niveau de l'arrêt en translation, que sur le filetage.

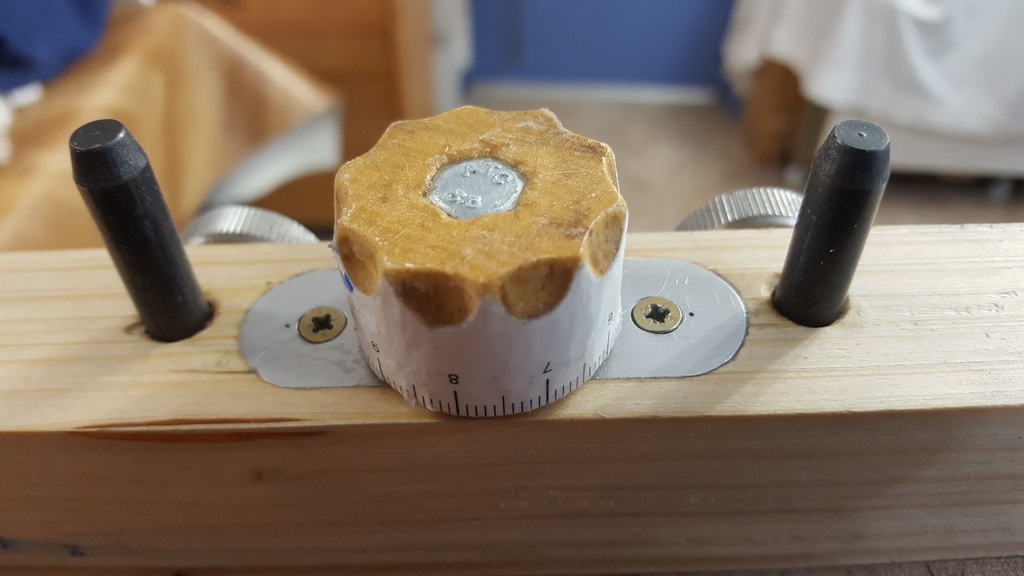

Pour éviter ce jeu, j'ai mis une rondelle en plastique entre les écrous et la bride en alu. Pour l'instant il y a une légère compression. S'il y a de l'usure, je pourrai resserrer avec l'écrou + contre-écrou.
Je pense qu'en installant un contre-écrou bien fixé sur la plaque après un réglage de façon à éliminer le jeu du pas de vis améliorera la précision
La vis est trop courte pour mettre un contre-écrou.

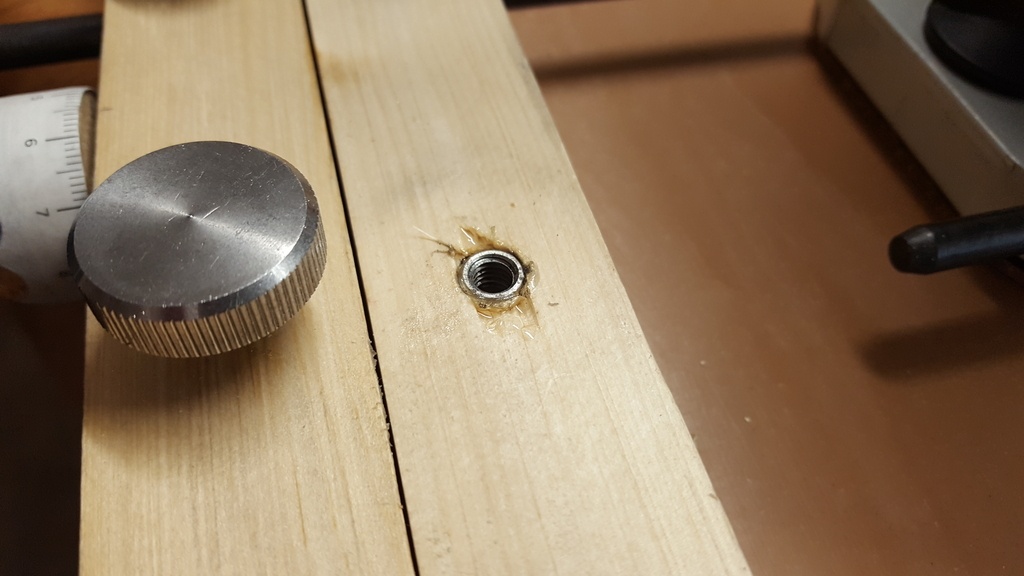

Le taraudage est directement dans le bois, avec un jeu très faible.
Le blocage est au niveau des tiges.
Grand MERCI pour ce partage ! Je dois réaliser un guide réglable pour ma défonceuse sous table et je souhaitai également un réglage fin, ca vas vraiment m'aider !!
)
Reste a faire un petit détour chez le marchant de meubles suèdois pour récupérer gratos les rubans en papier ( ya pas de petites économies
Fais-nous un retour.
