Lampe vraiment Indus

Le projet le plus alambiqué que j'ai réalisé à ce jour.
Pour satisfaire ma fascination pour les engrenages !
On peut en voir dans ce style, parfois très ressemblantes, sur le net en contreplaqué ou carrément en métal.
MAIS, ça c'est ma version à moi !
J'avoue avoir fait un peu de benchmarking pour le mécanisme à roues dentées, j'ai observé comment était foutu quelques modèles (merci Pinterest) et je me suis lancé.

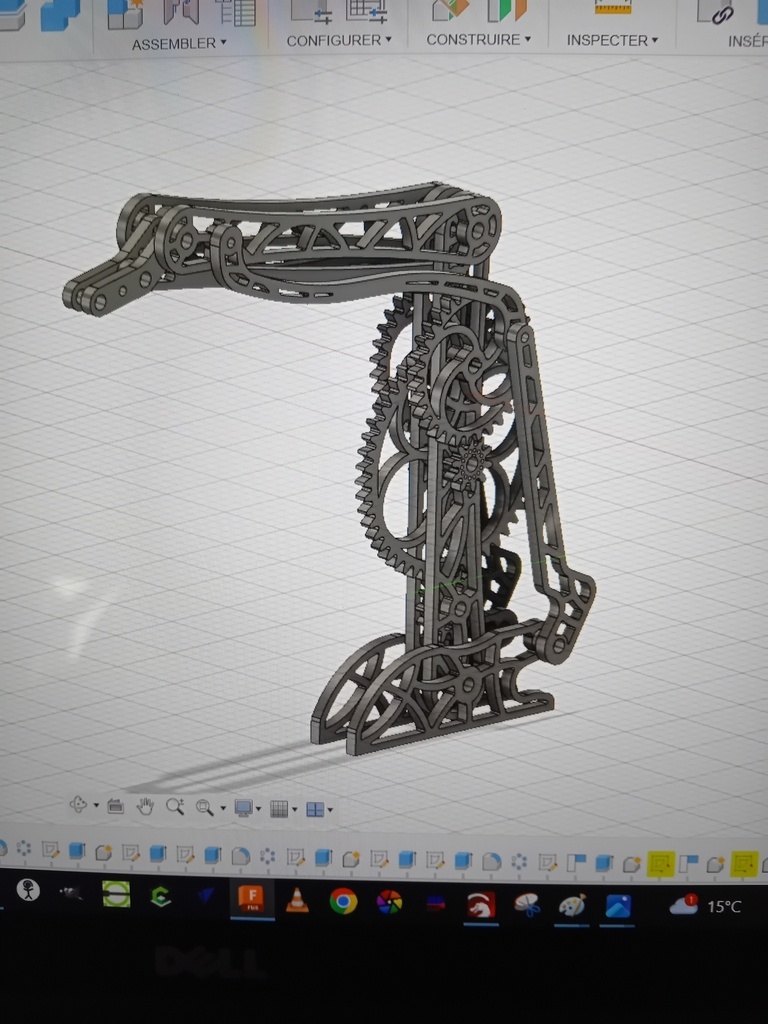

Fusion 360 et c'est parti.

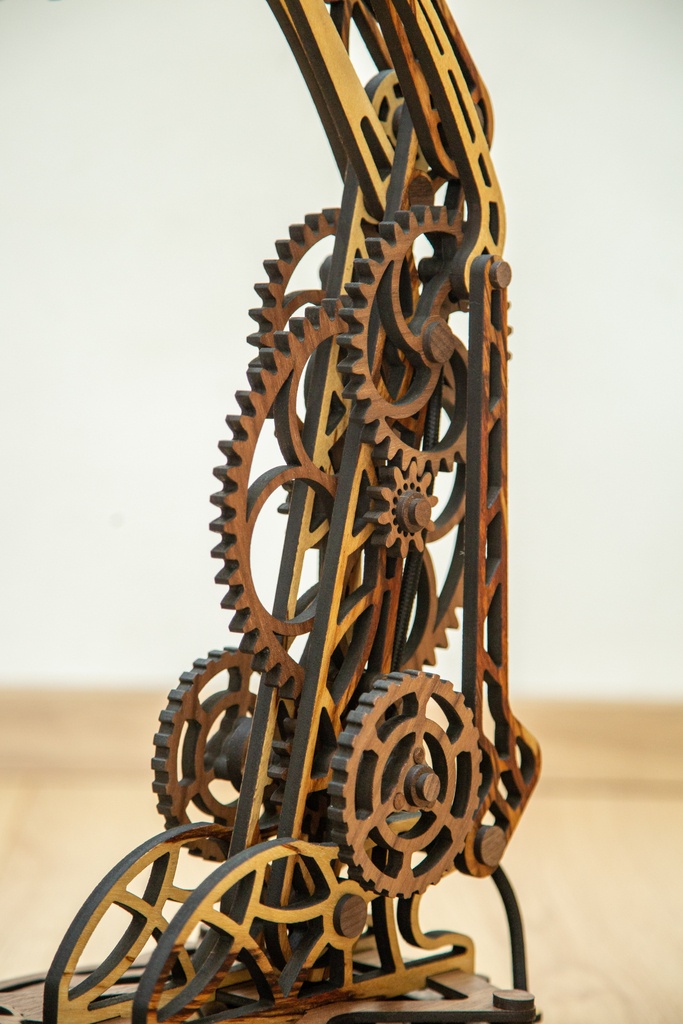

Le mécanisme principal avec la grande roue n'a rien d'original, on le voit sur beaucoup de modèle c'est d'ailleurs la base de ce design. J'ai du faire plusieurs essais d'esquisses pour les dimensions, les angles, les dents des engrenages etc. Un bon exercice de modélisation ceci dit.
Elle se démarque de la concurrence, je dirais, sur deux points.
Le premier est la base tournante qui est basé sur un train épicycloïdale, ça c'est parce que j'aime bien me compliqué la tâche.
Le deuxième est pour les matériaux utilisés. Sur les versions bois, c'est souvent (toujours) du contreplaqué découpé au laser qu'on peut voir, certaines (rares) peintes et d'autres brutes.
J'ai choisis de prendre du MDF de 6 et 3 mm que j'ai plaqué moi même avec du noyer noir, du Chenchen bariolé et un peu d'aniégré en 0,6mm.
Je trouve le résultat beaucoup plus fini et peut être quelque part plus "sérieux" qu'un simple contreplaqué brut.

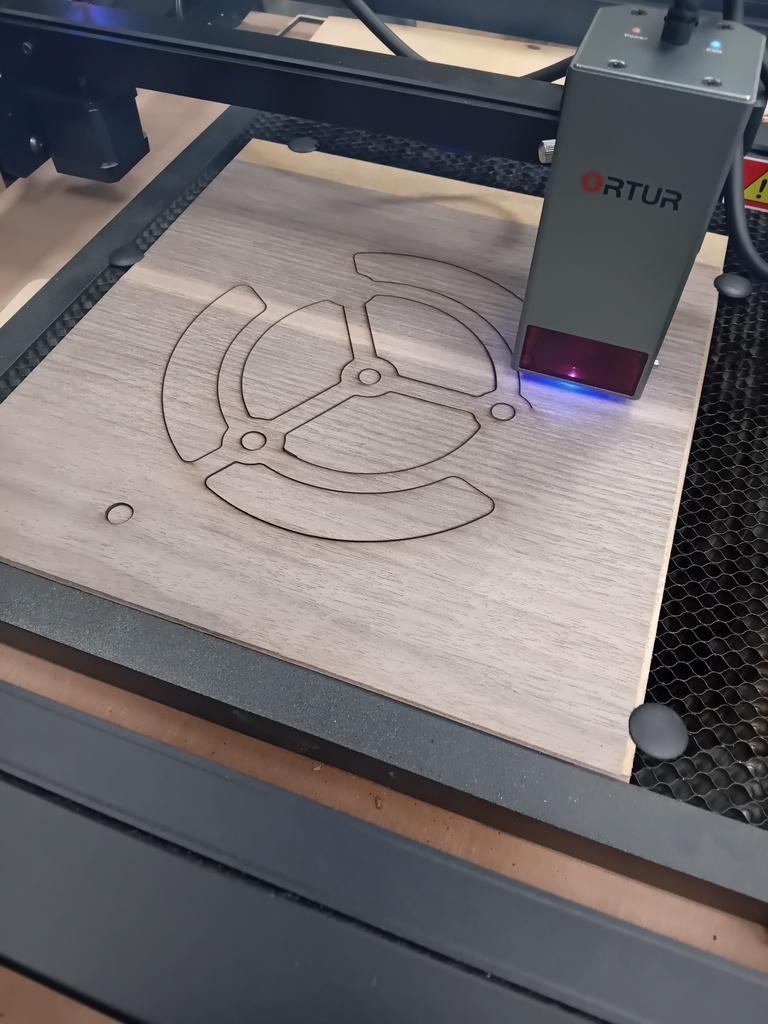

Le gros des pièces sont découpées aux laser. J'ai upgradé ma graveuse laser avec une tête de 20W qui m'a été fort utile pour ce projet.

+

+

+

+

+

+

+

+

+

+

En vidéo la cinématique de la lampe pour le réglage de la hauteur du bras et la base tournante.

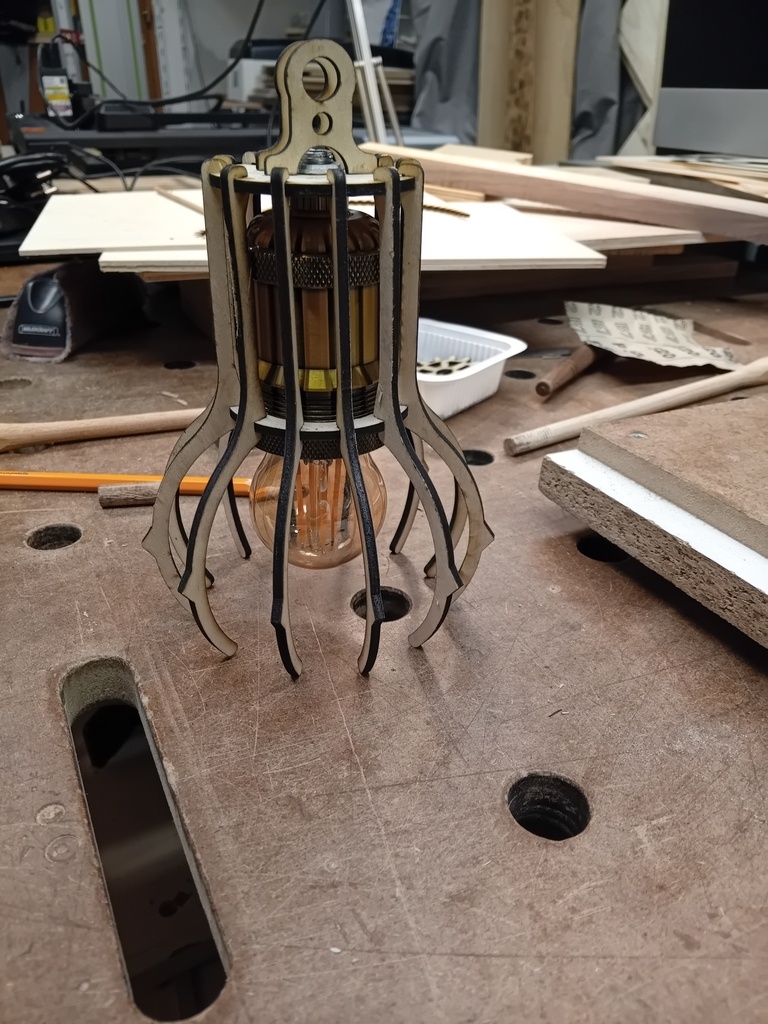

Une fois n'est pas coutume, vu la complexité de la bête je suis d'abord passé par la case prototype.

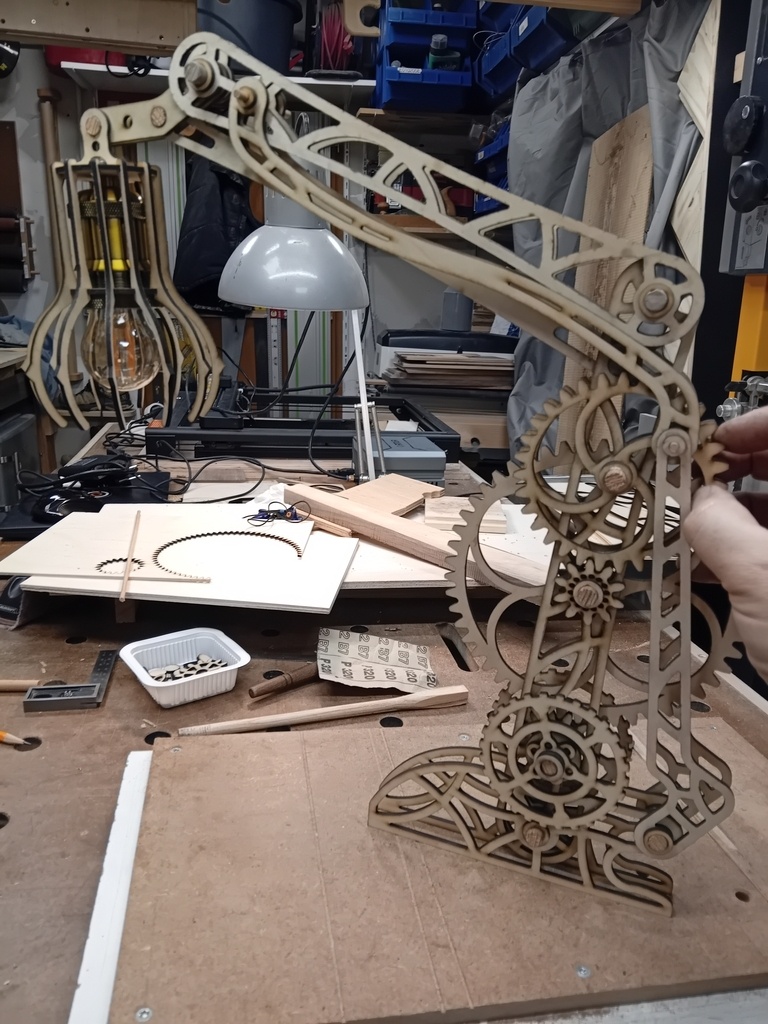

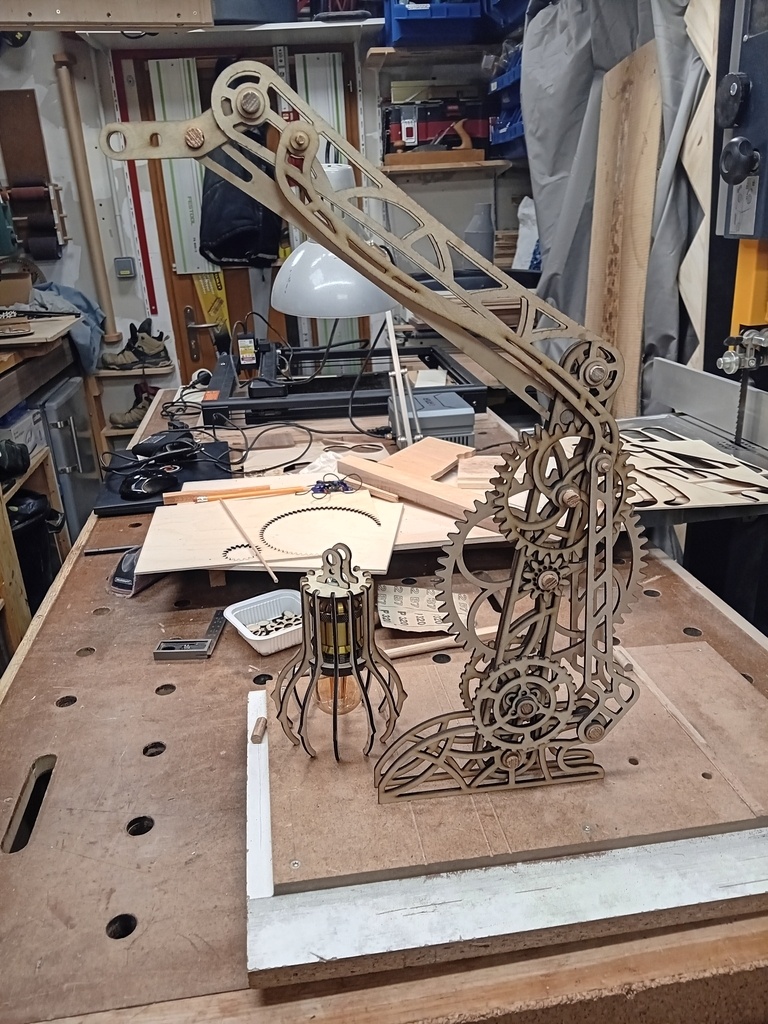

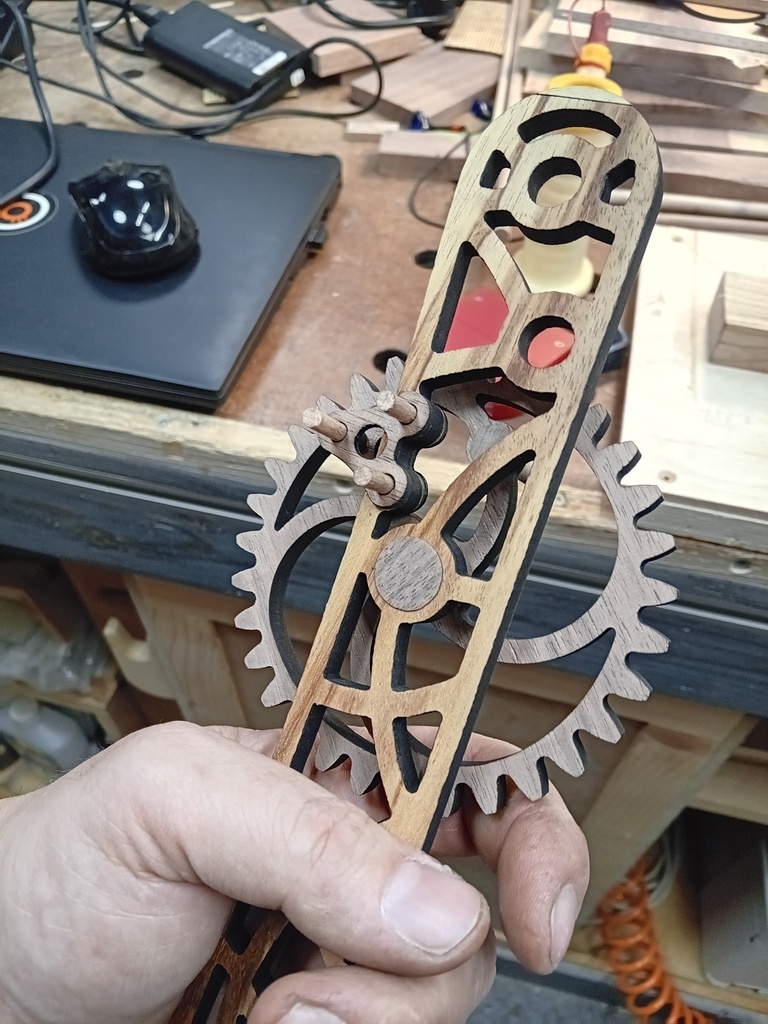

Je l'ai réalisé de manière plutôt grossière avec du MDF de 3mm.
L'avantage étant que la découpe se fait rapidement et la matières première est abordable.
De cette façon je peux faire pleins de nimperies sans que ça me coute et valider le design et la partie fonctionnelle de la lampe.

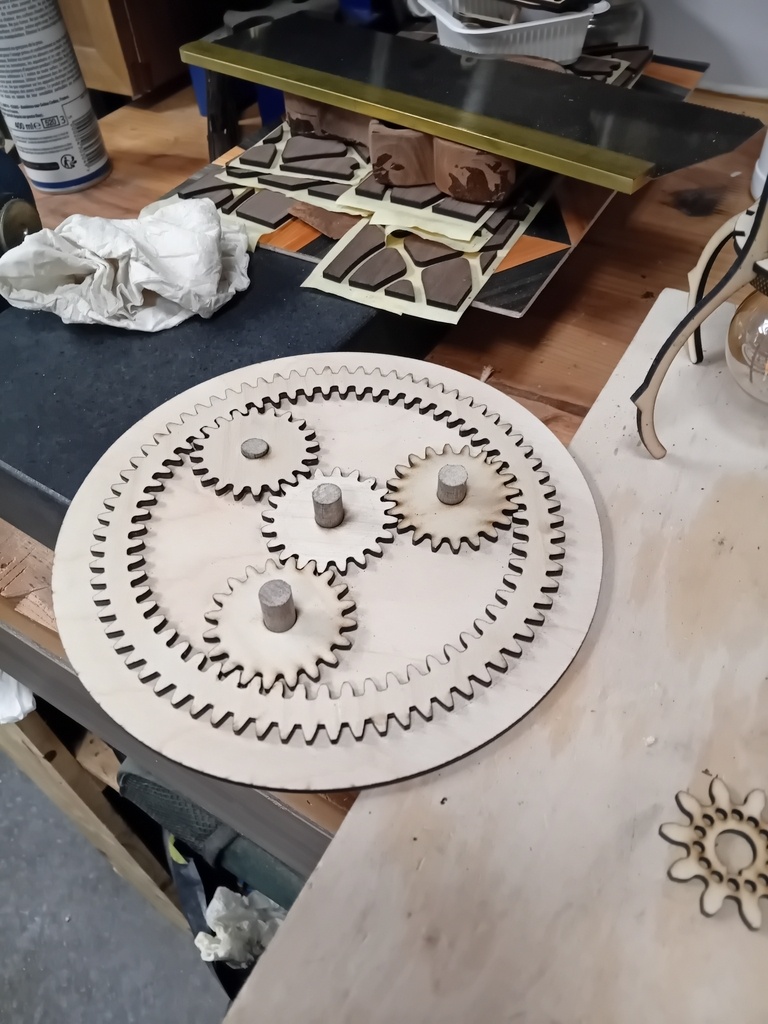

Pour le train épicycloïdale, je voulais juste valider le mouvement des engrenages, j'ai réduit l'échelle pour pas flinguer trop de matières.
J'ai quelque chose de plus travaillé en tête, à cette heure je n'ai encore modélisé que la lampe sans la base.

+

+

+

+

+

Le proto est validé et Hô miracle, il est fonctionnel !
alors il grince beaucoup et est branlant mais c'est à cause de la finesse du MDF, ce qui m'intéresse là c'est de voir comment se comporte les engrenages.

Deux trois petites corrections sur mes modèles sont nécessaires mais rien de bien fou… je peaufine !
Il est temps de passer aux choses sérieuses.

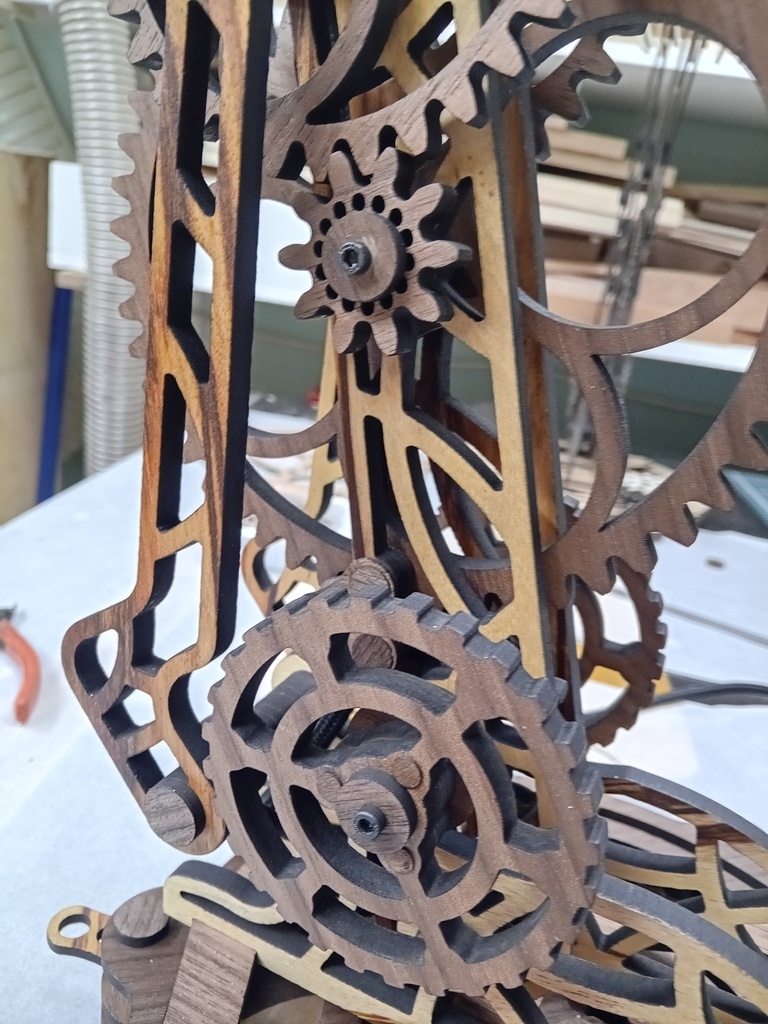

Pour l'entrainement des engrenages j'avais collé les axes sur les roues dentées.
Solution que je n'ai pas retenu, je suis parti sur une liaison avec clavettes.

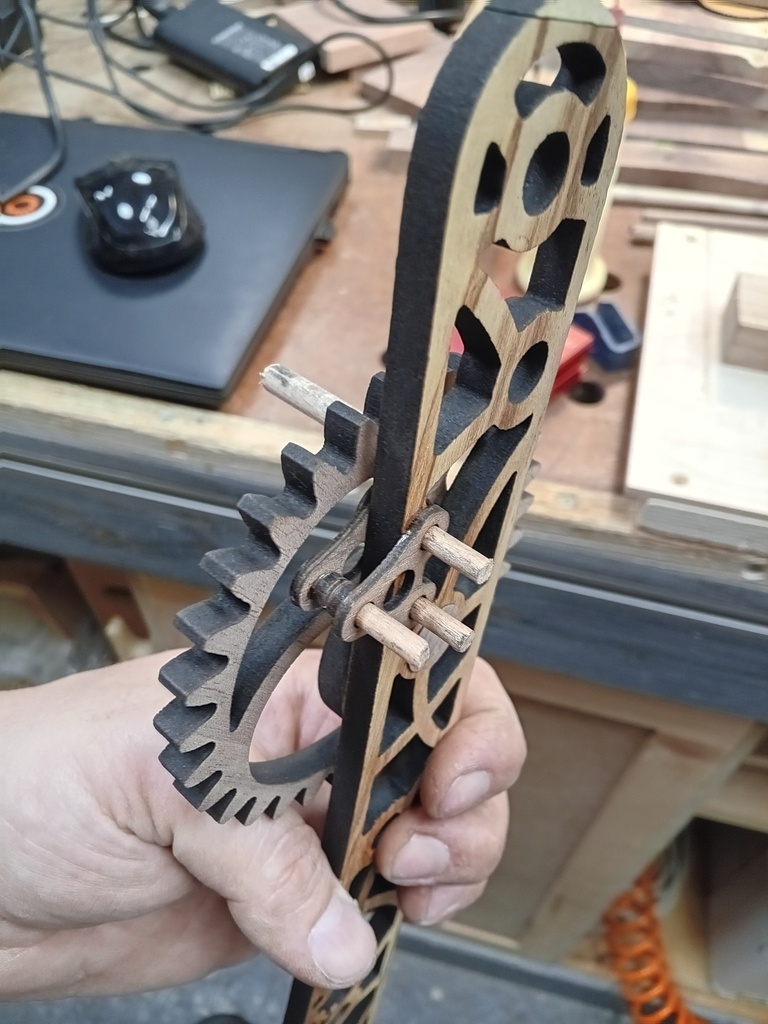

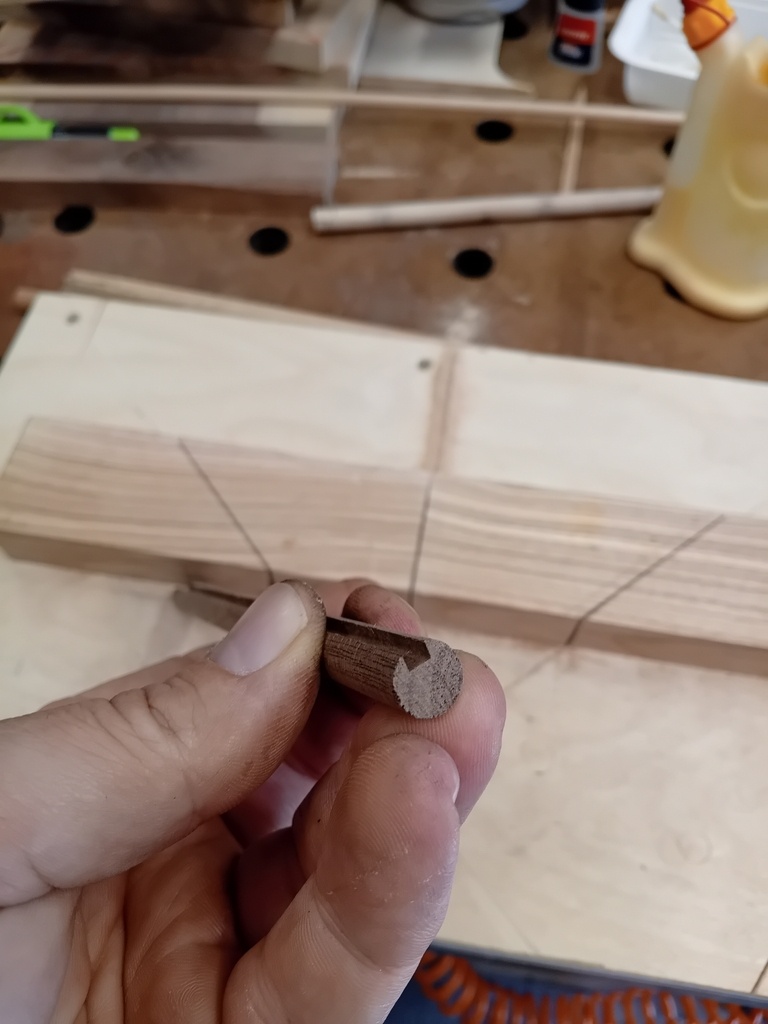

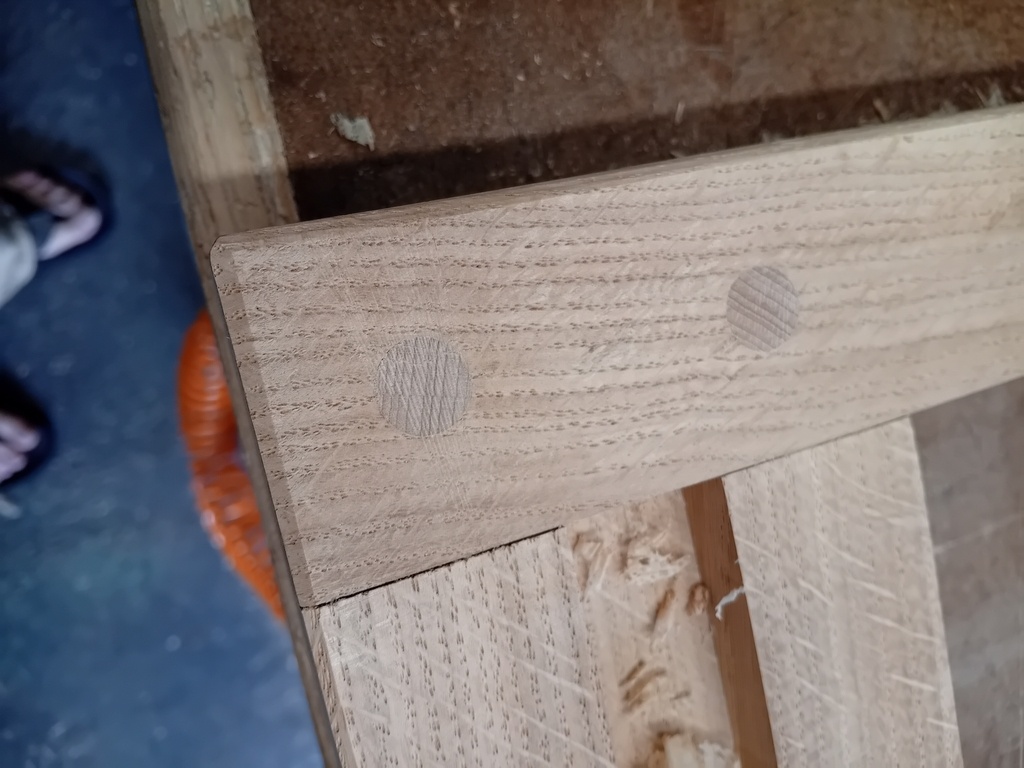

J'ai donc rainuré mes axes et y ai glissé une clavette en bois. Beaucoup plus efficace et démontable en cas de besoin.

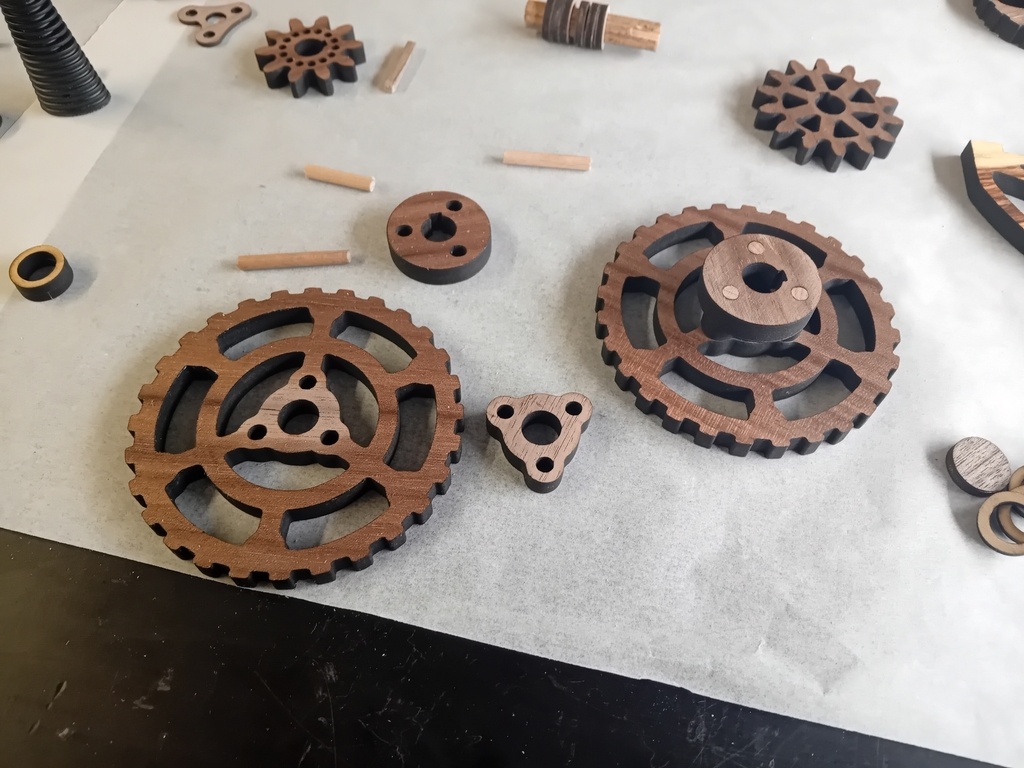

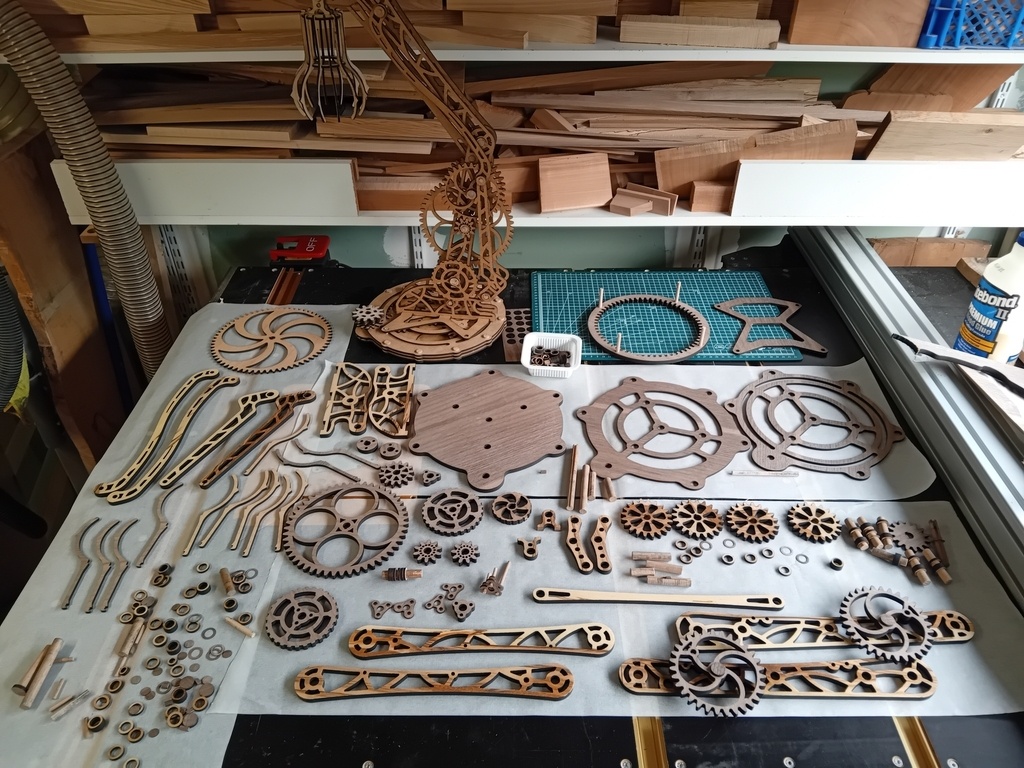

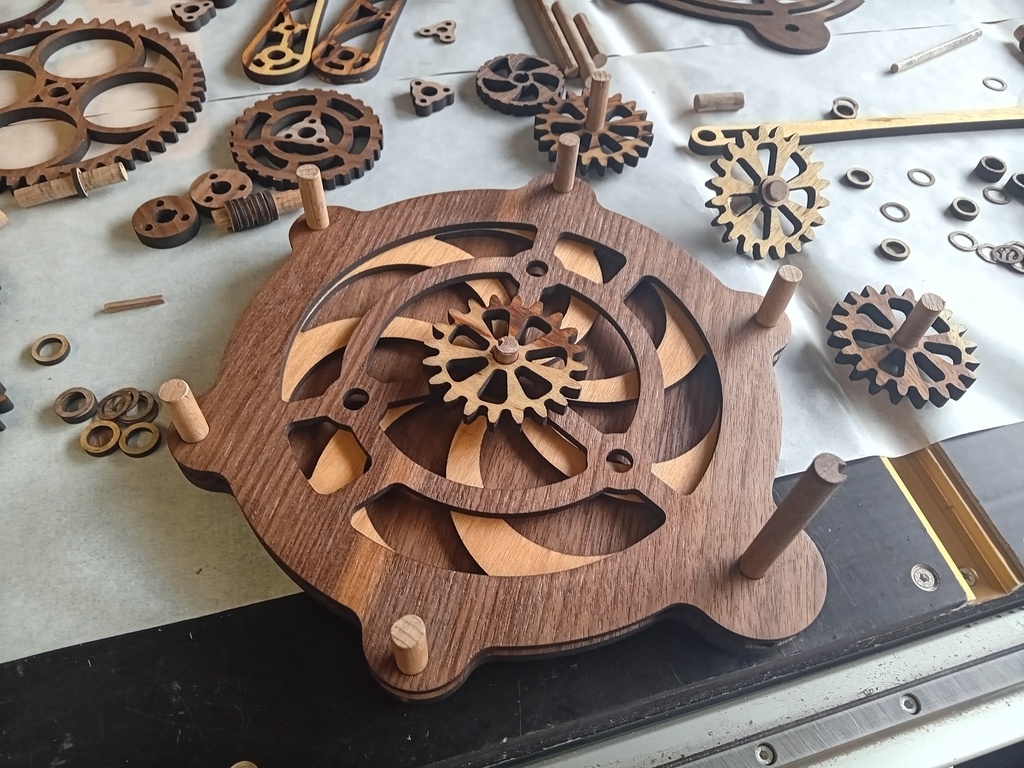

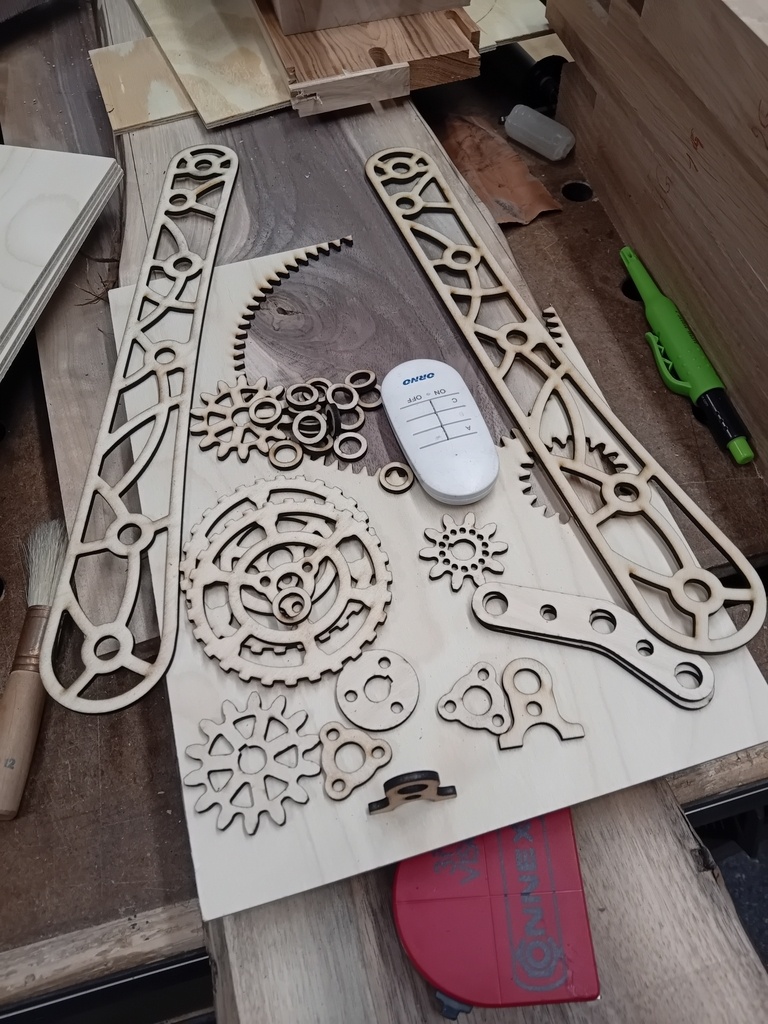

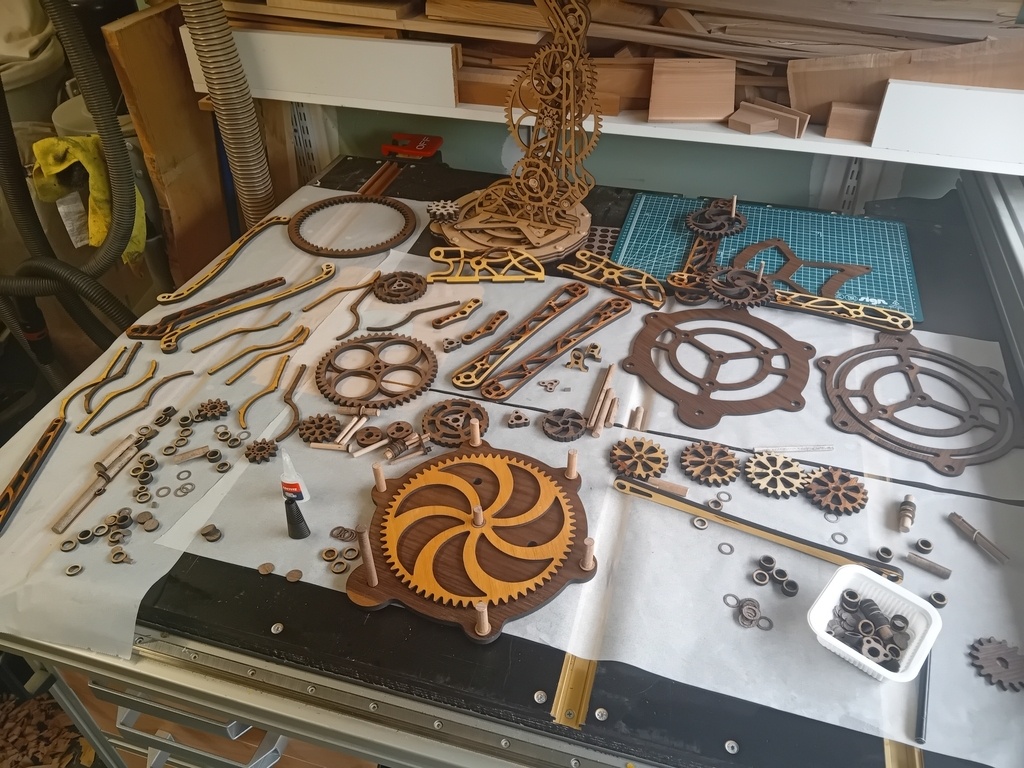

Une fois tout ce beau monde découpé, ça me fait une belle floppé de pièces à assembler.

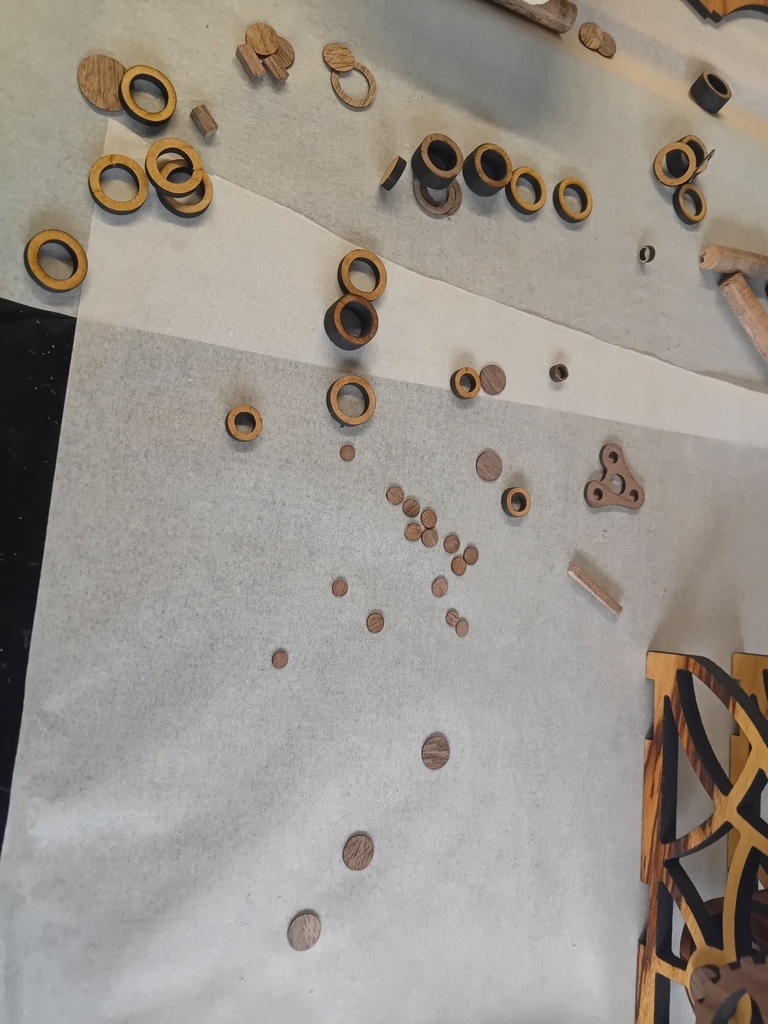

J'ai pas fait le compte mais je dois tourner autour de 60-70 pièces de structures, appelons les comme ça, et par contre beaucoup, beaucoup de petites bigailles composé pour la plupart d'entretoise et de cache de différentes taille.

ça me plait bien tout ça !

+

+

+

+

+

Petite aparté.
Comme j'intègre de plus en plus de plaquage dans mes réalisations :

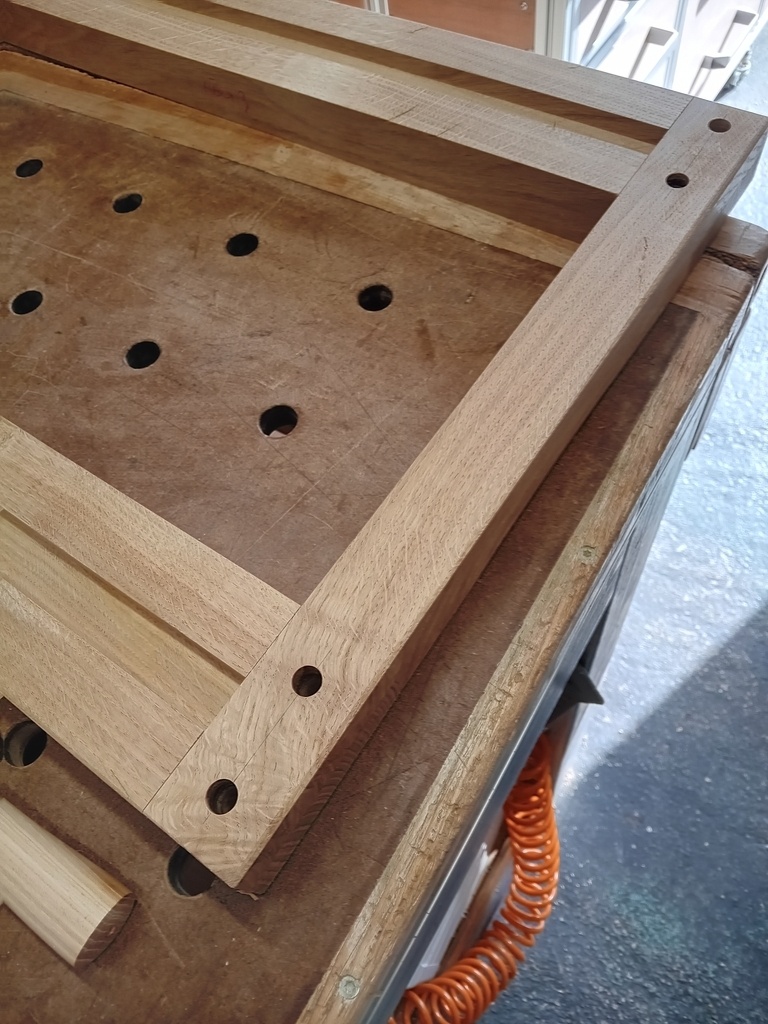

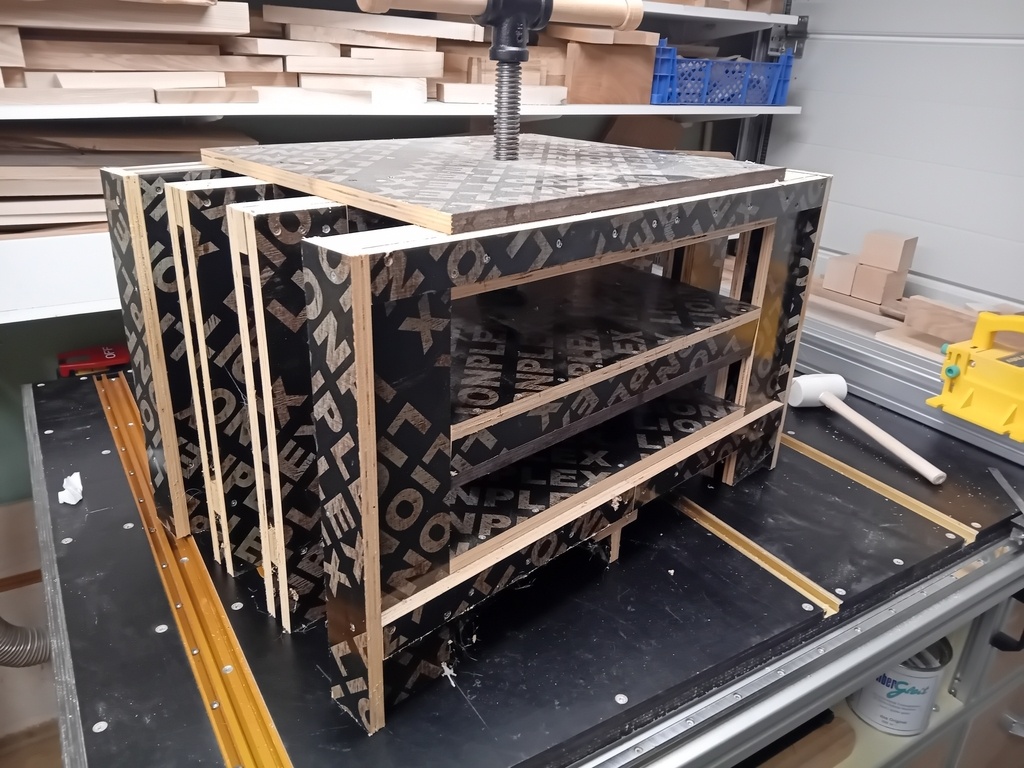

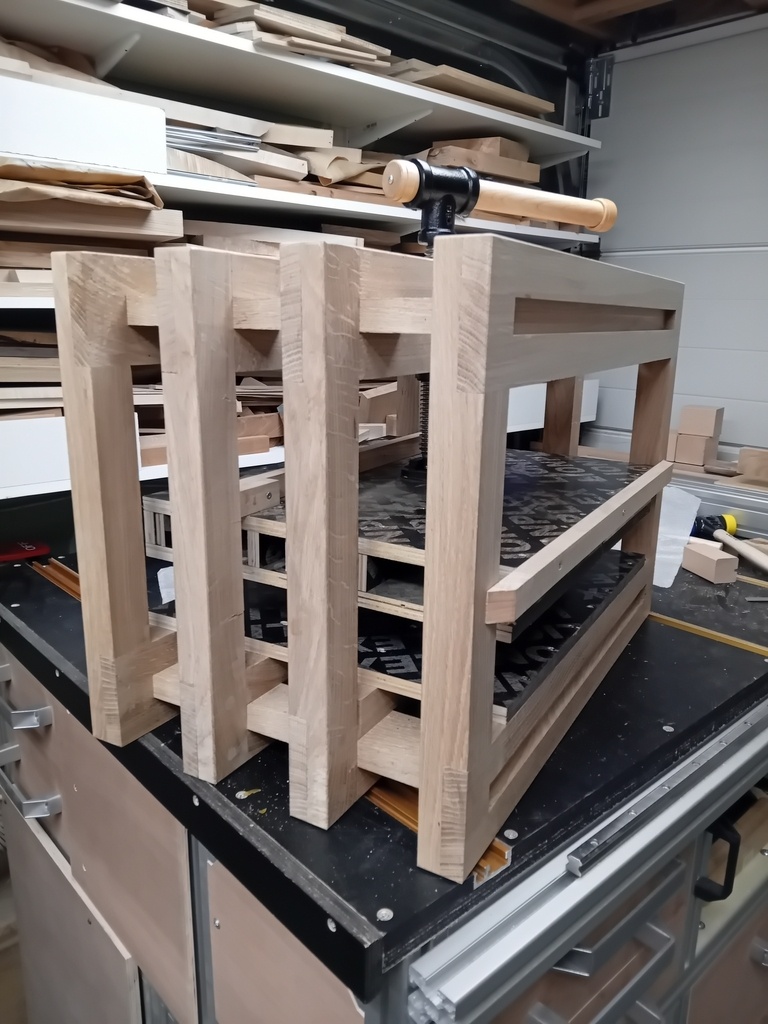

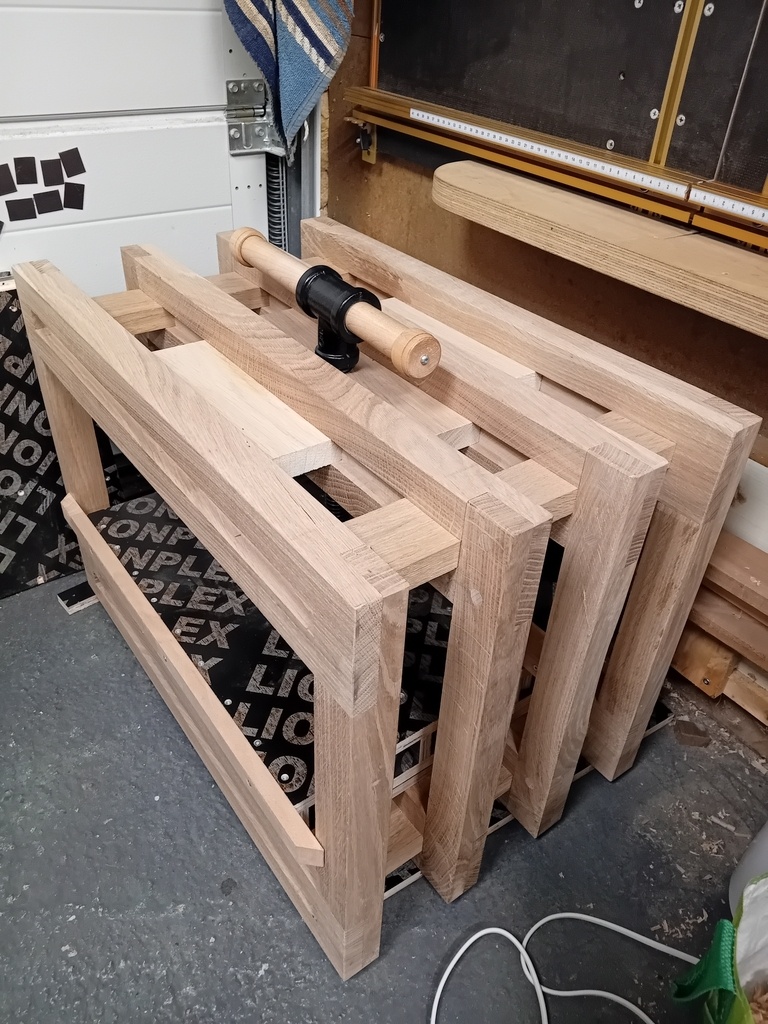

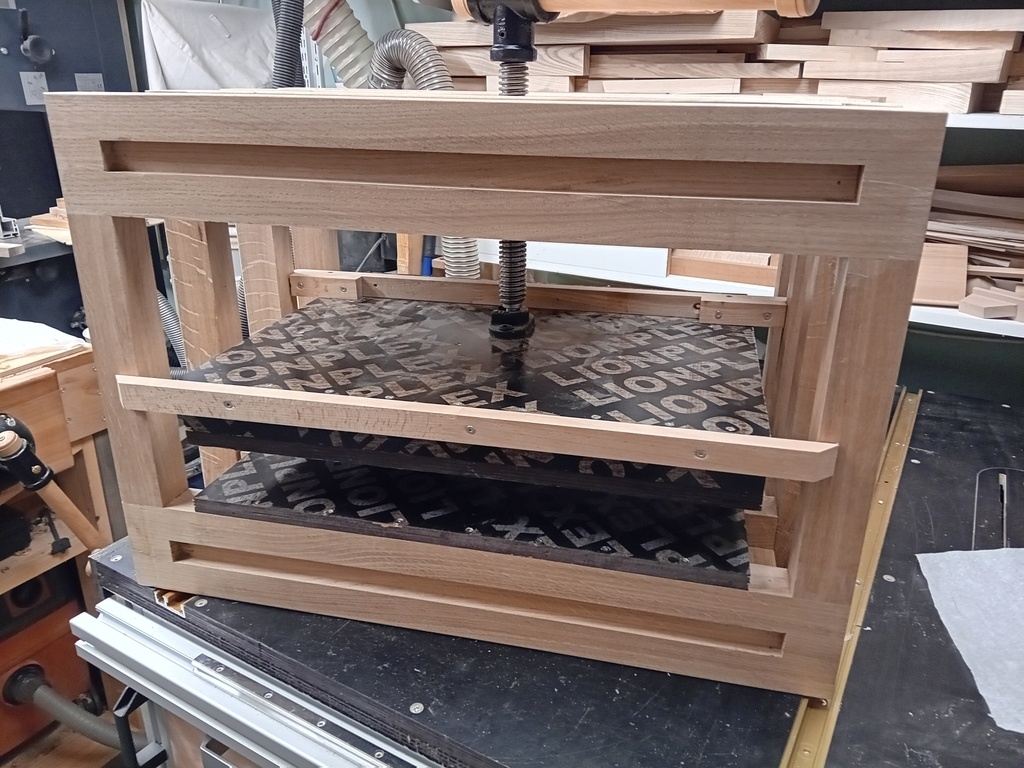

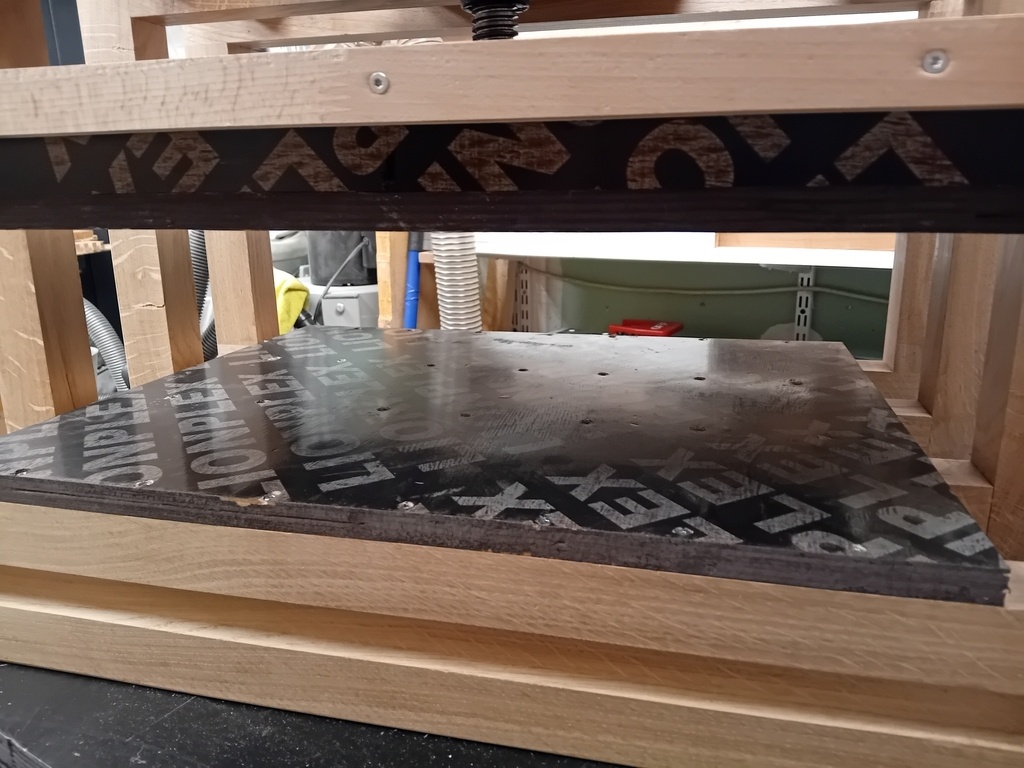

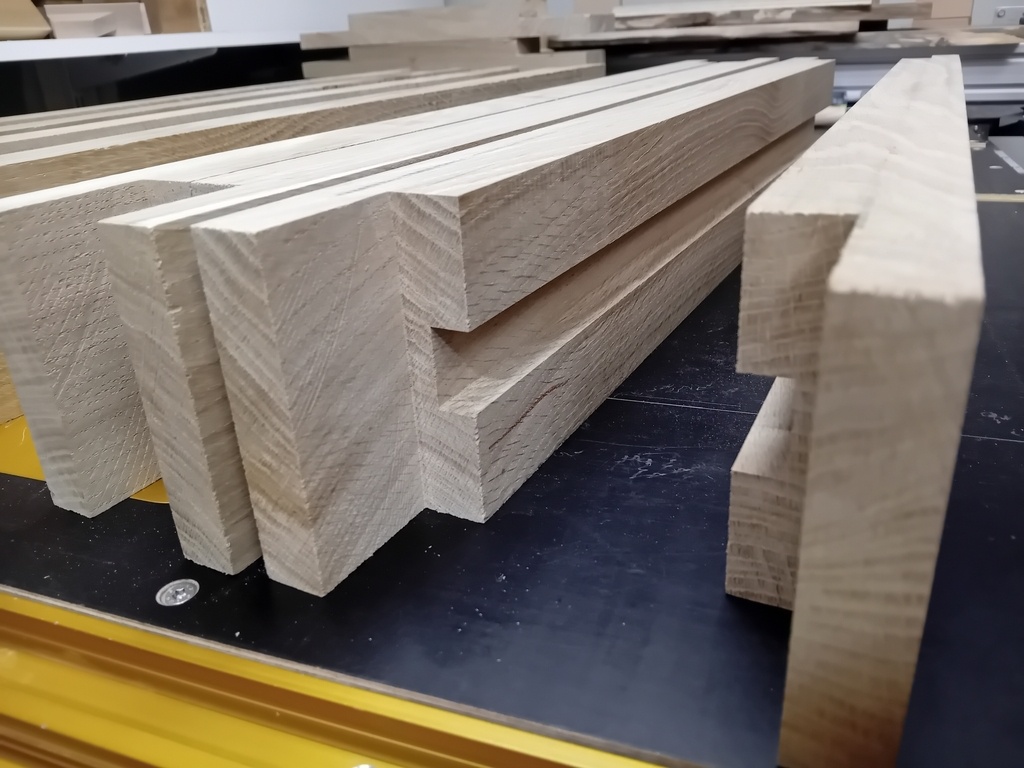

J'en profite pour vous présenter ma presse à plaquage que j'avais fabriqué il y a quelque temps en contreplaqué et que j'ai amélioré en chêne massif.
Très pratique et qui marche très bien.
Elle m'a beaucoup servi ces derniers temps et j'avoue que j'aurais bien du mal à m'en passer.

+

+

+

+

+

+

+

+

Bref !

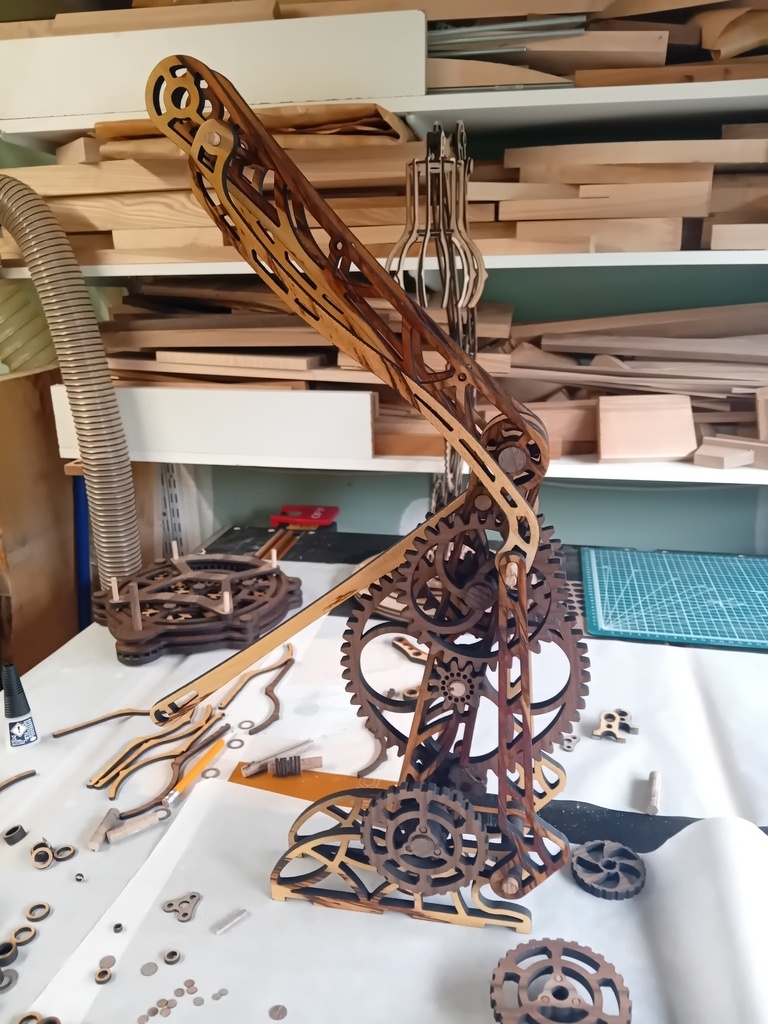

Il est temps de passer au montage final.
Très plaisante comme étape, surtout qu'elle s'est passé sans trop de fausse notes.

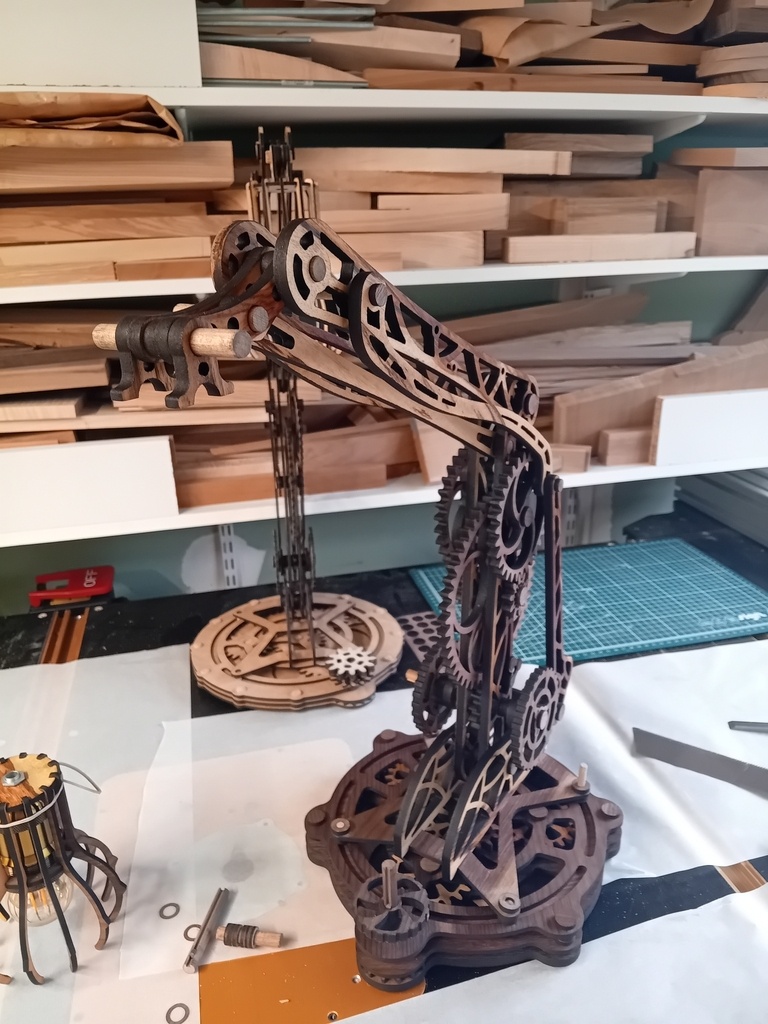

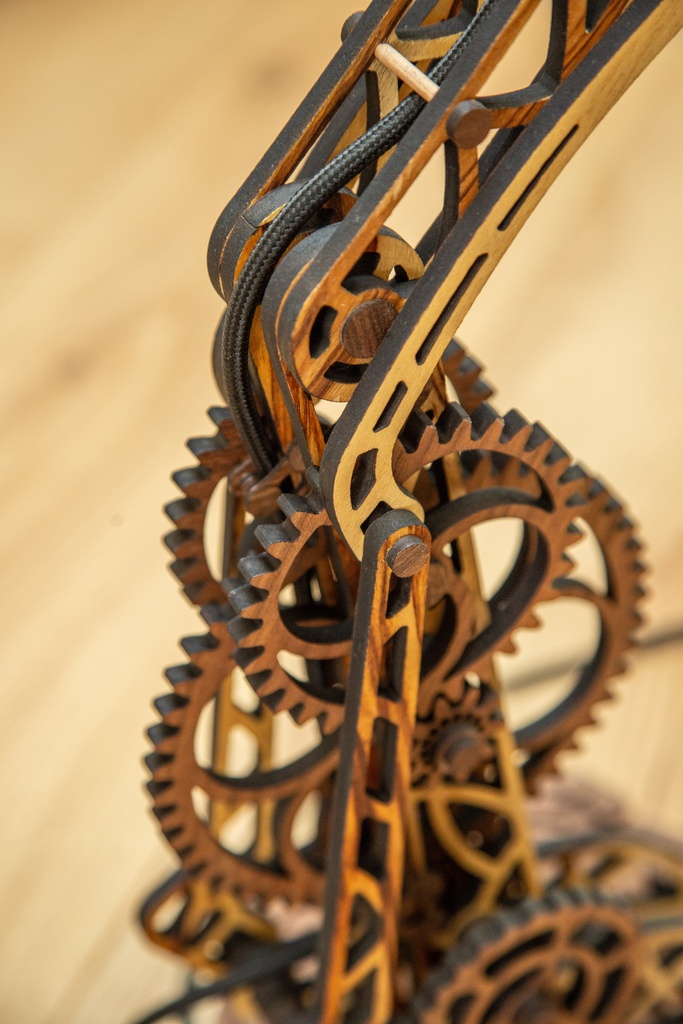

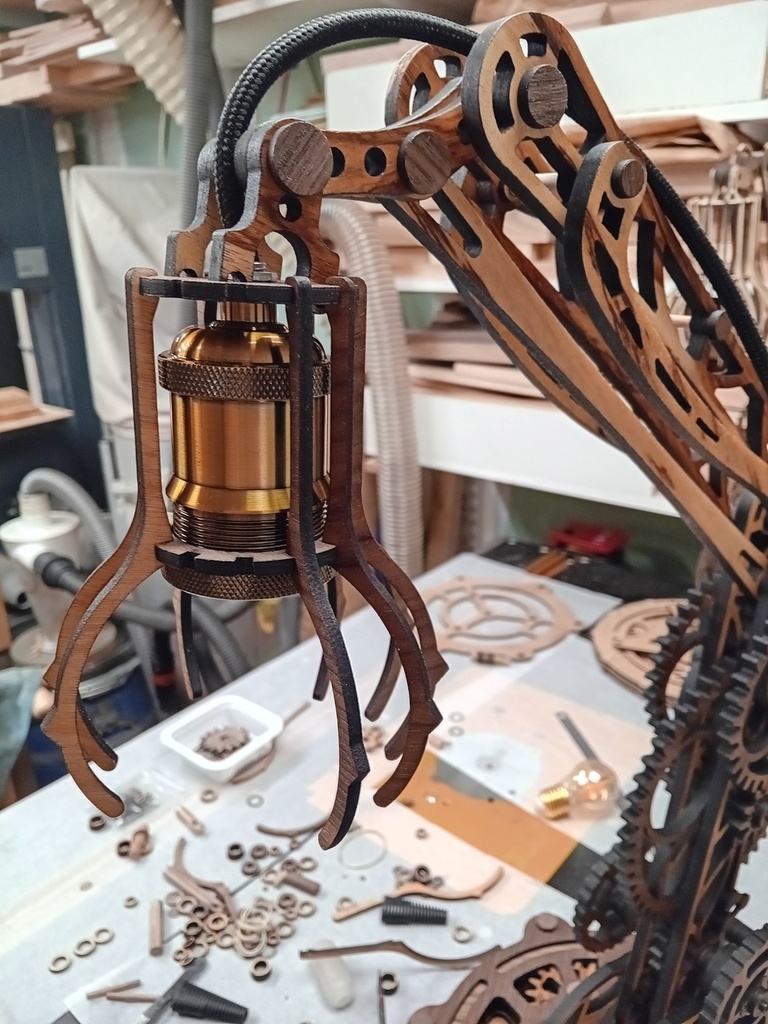

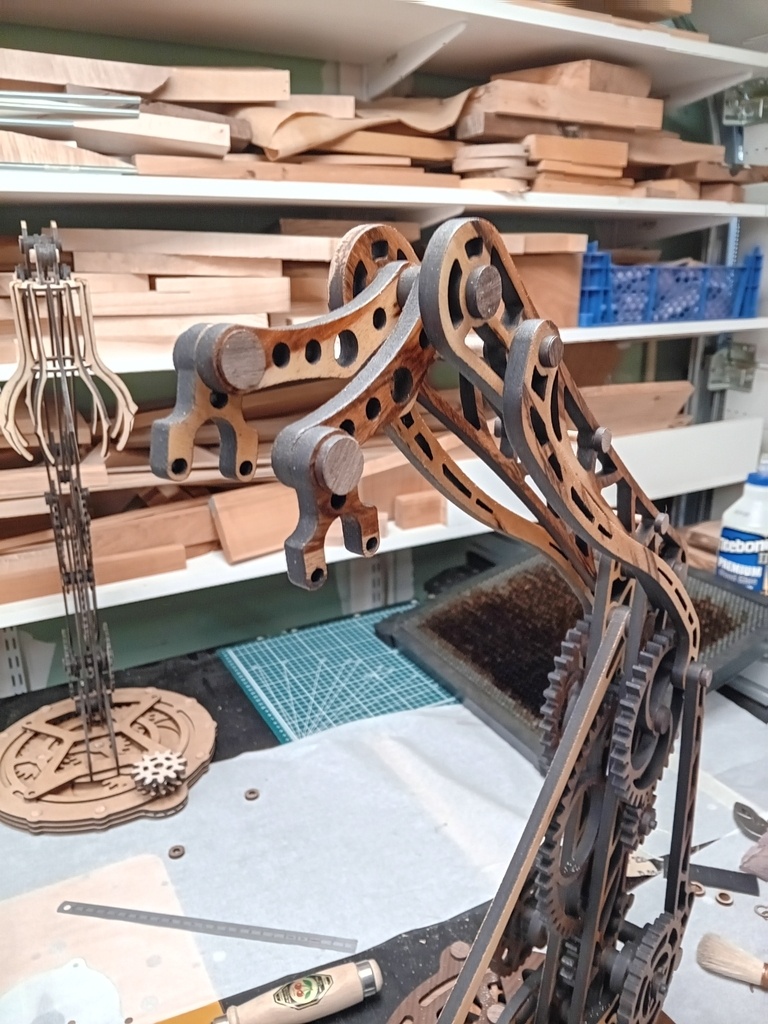

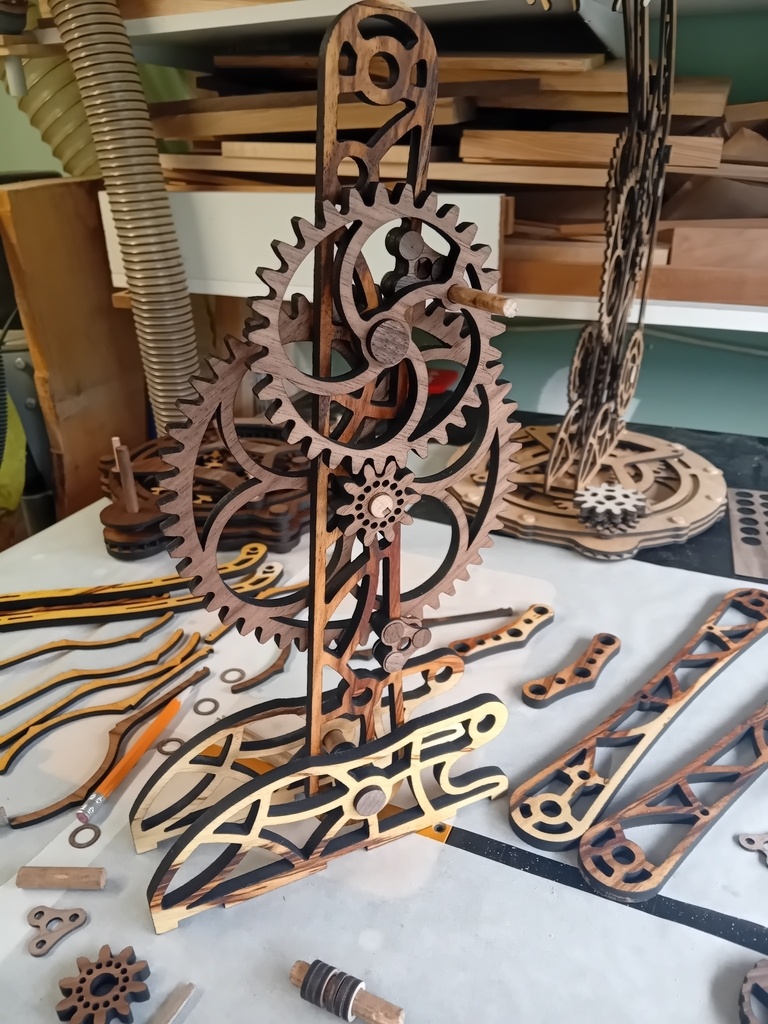

En premier lieu on commence par les bras de la lampe. j'y ai ajouté avec mes dernières corrections un système de passage du câble pour éviter qu'il s'y prenne dans les roues.
Comme quoi faire un proto c'est avéré quand même bien utile.

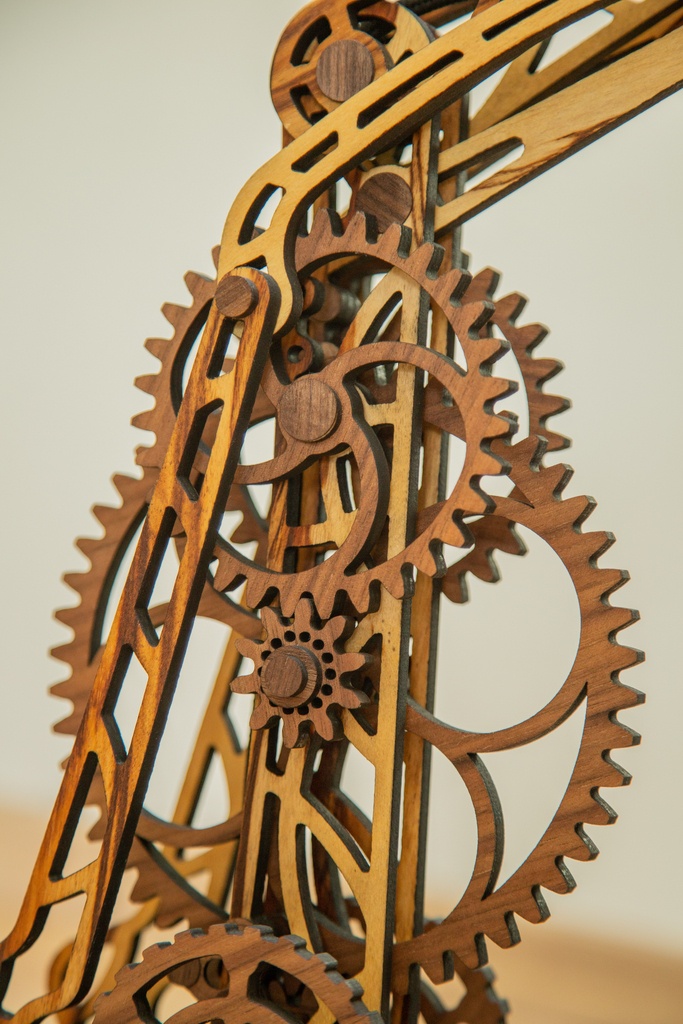

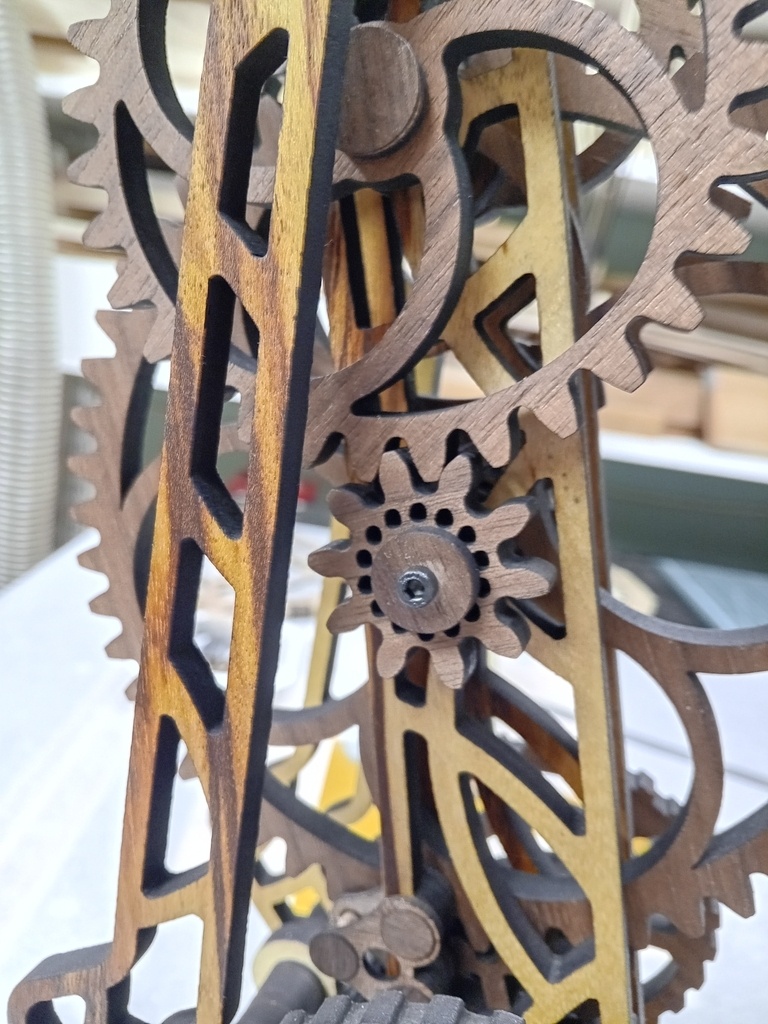

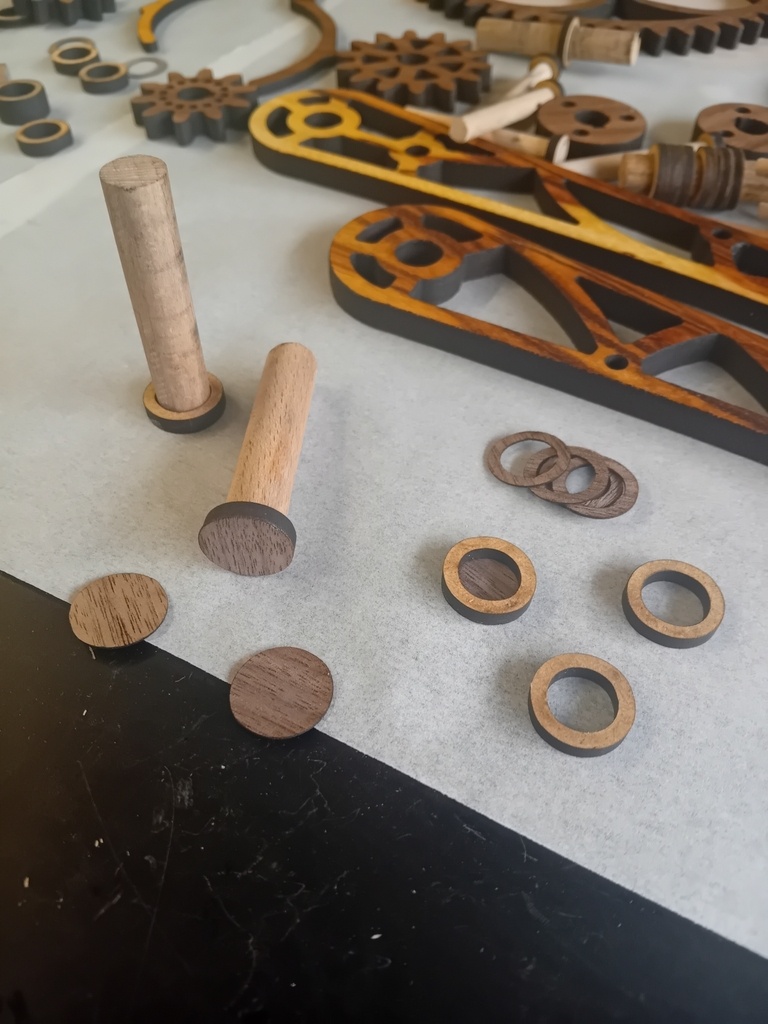

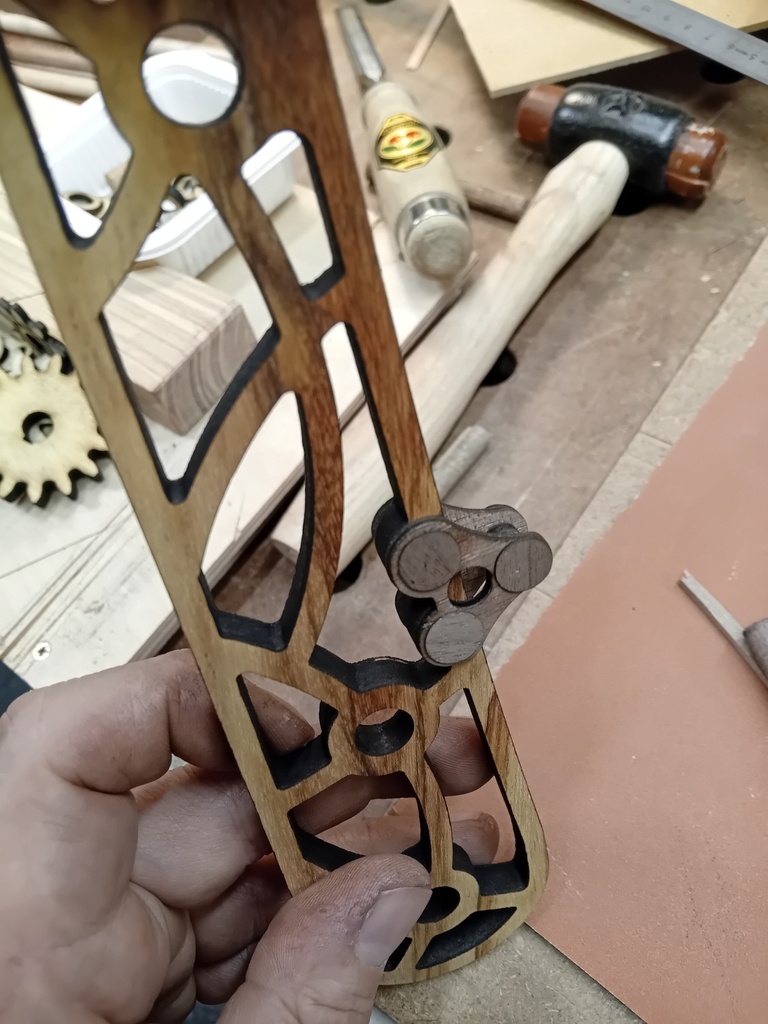

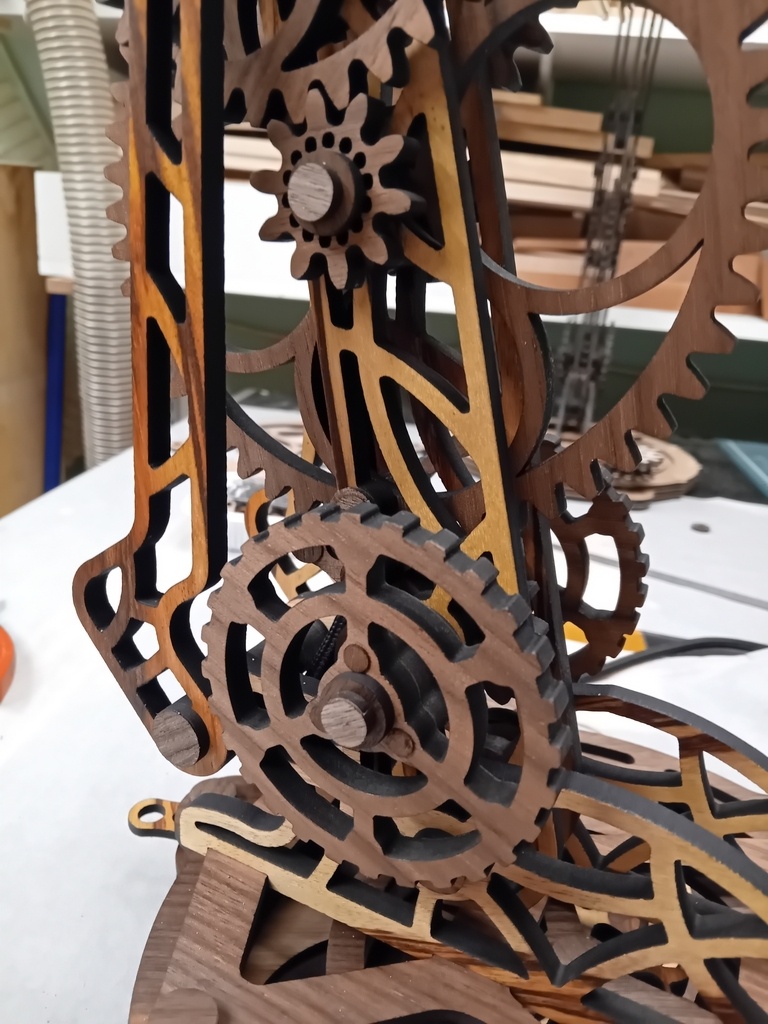

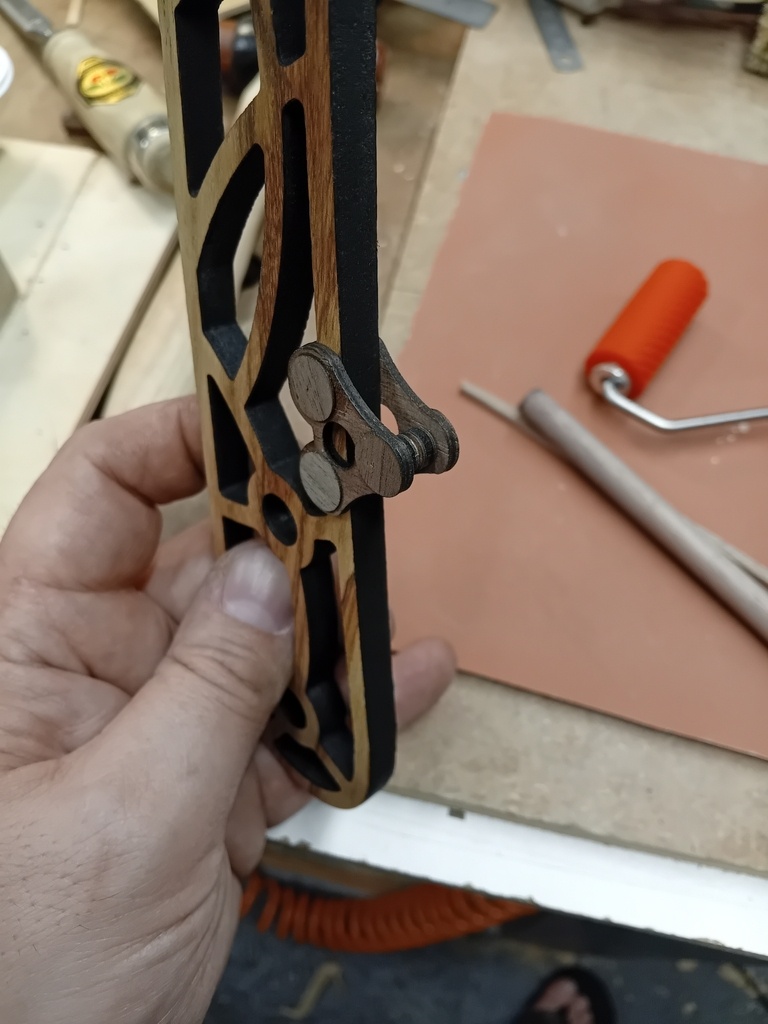

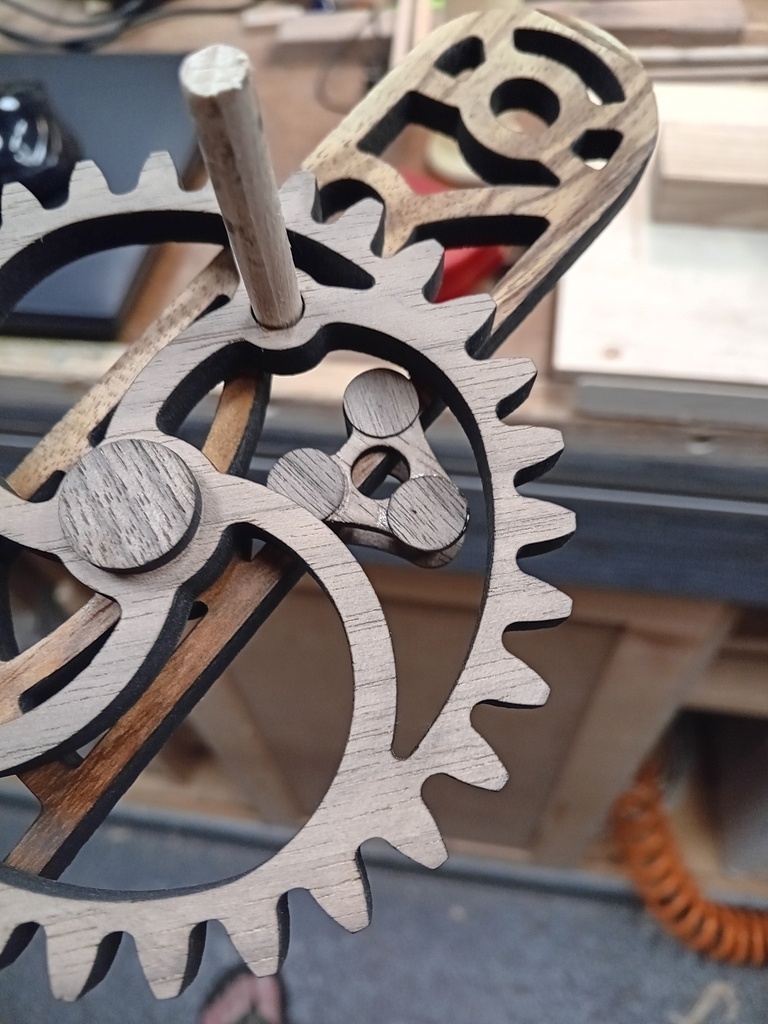

Les axes sont composés… ben d'un axe… en hêtre, d'une rondelle en MDF et d'un capot en placage.
La super glue à été mon amies pendant tout le montage, c'est elle qui assure le maintien de toute les pièces devant être collées entre elles.

+

+

+

+

+

+

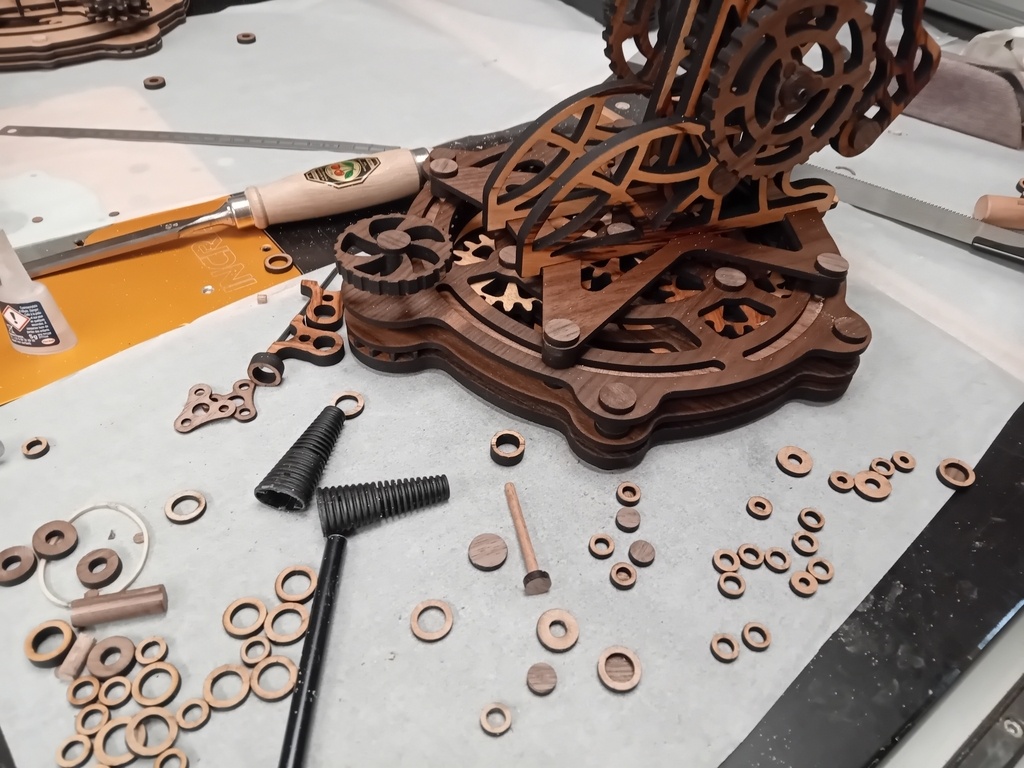

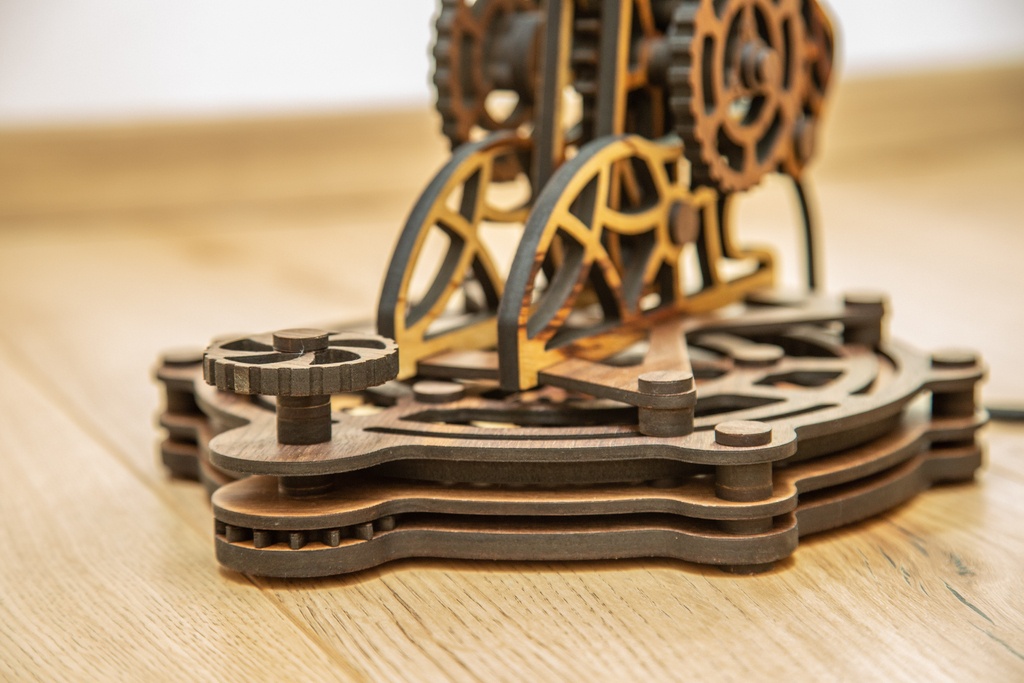

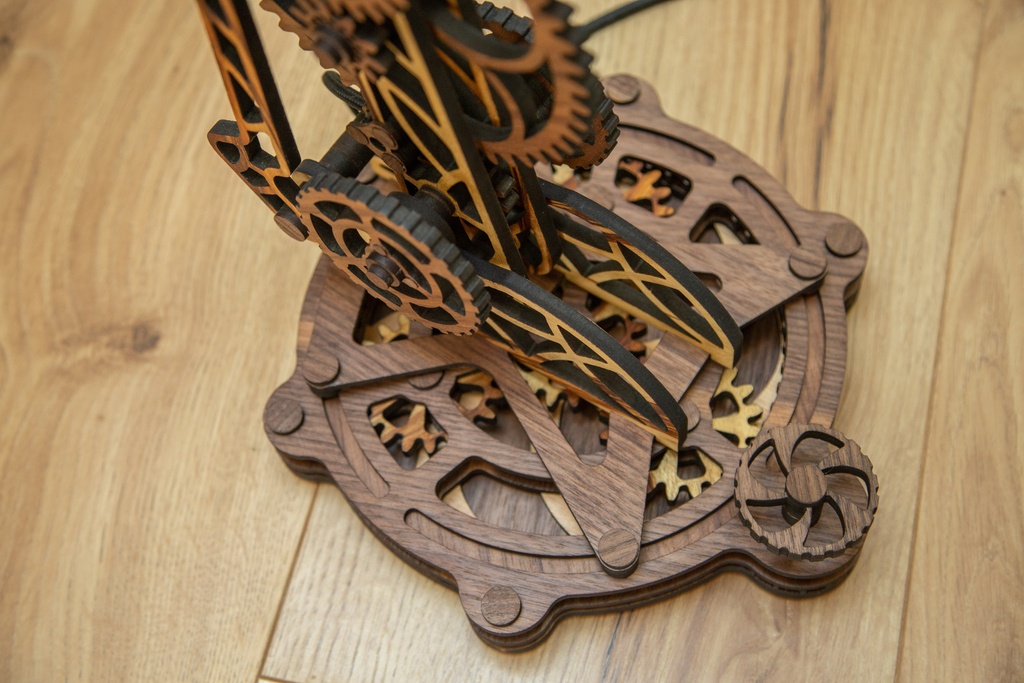

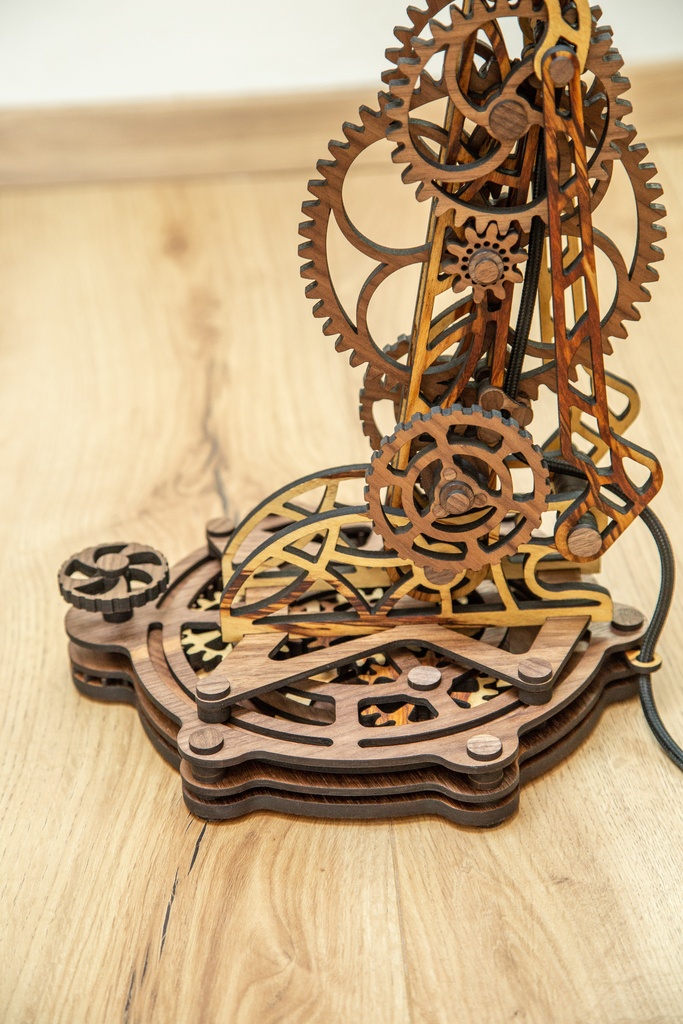

Ensuite on passe à la base tournante.
Je n'avais fait qu'un proto très succinct pour cette dernière.
Pas de raison que ça ne fonctionne pas… enfin si en fait un bon millier mais j'étais confiant.

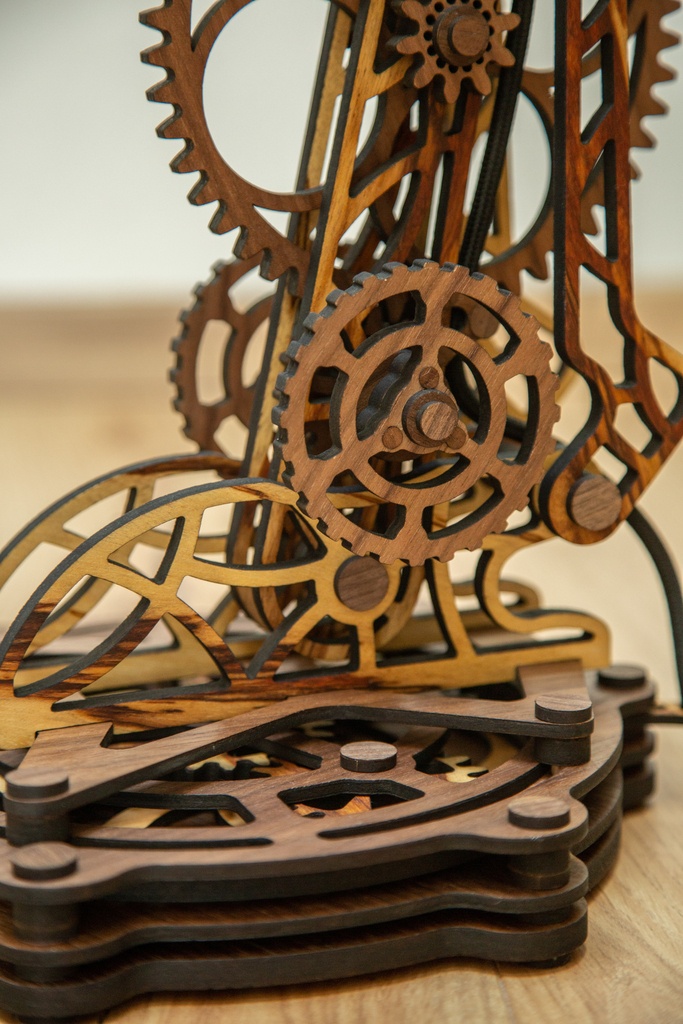

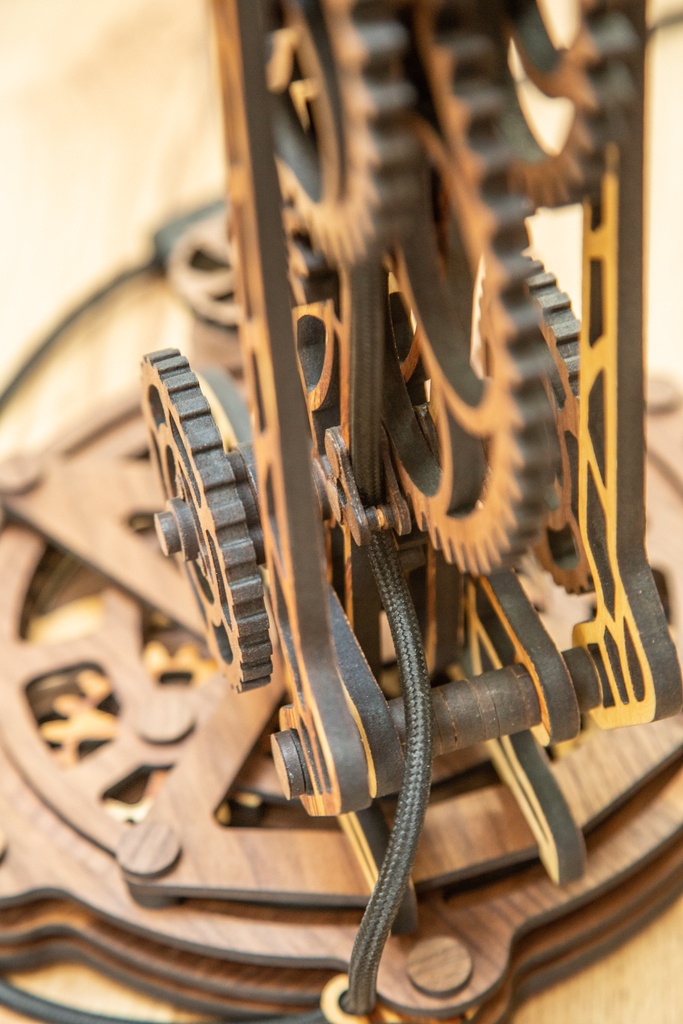

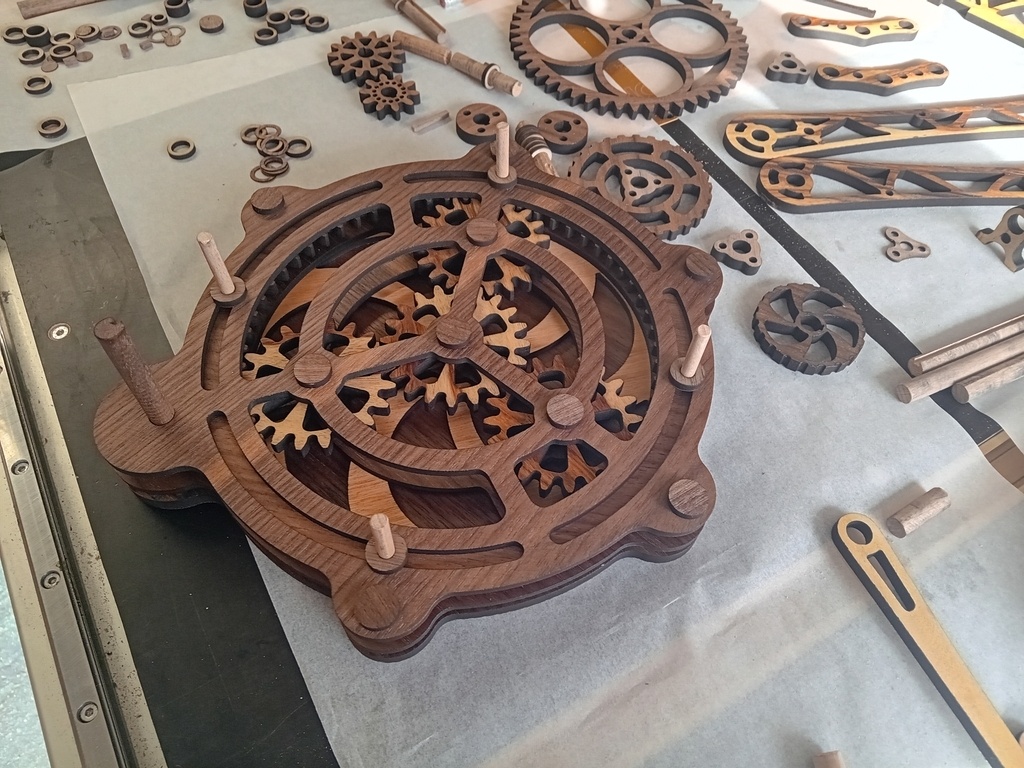

C'était vraiment cool de la voir prendre forme en vrai avec les couleurs et les volumes définitifs.
C'est la parti du montage que j'ai préféré.

+

+

+

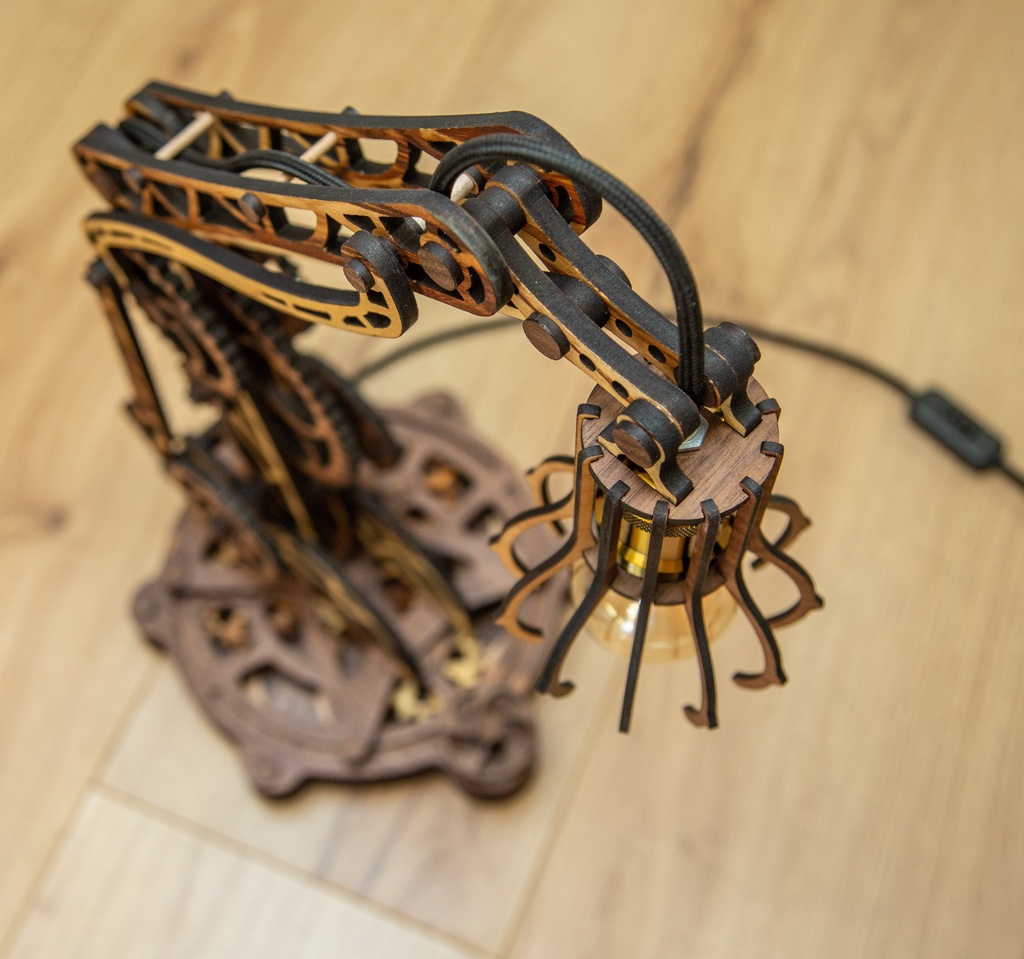

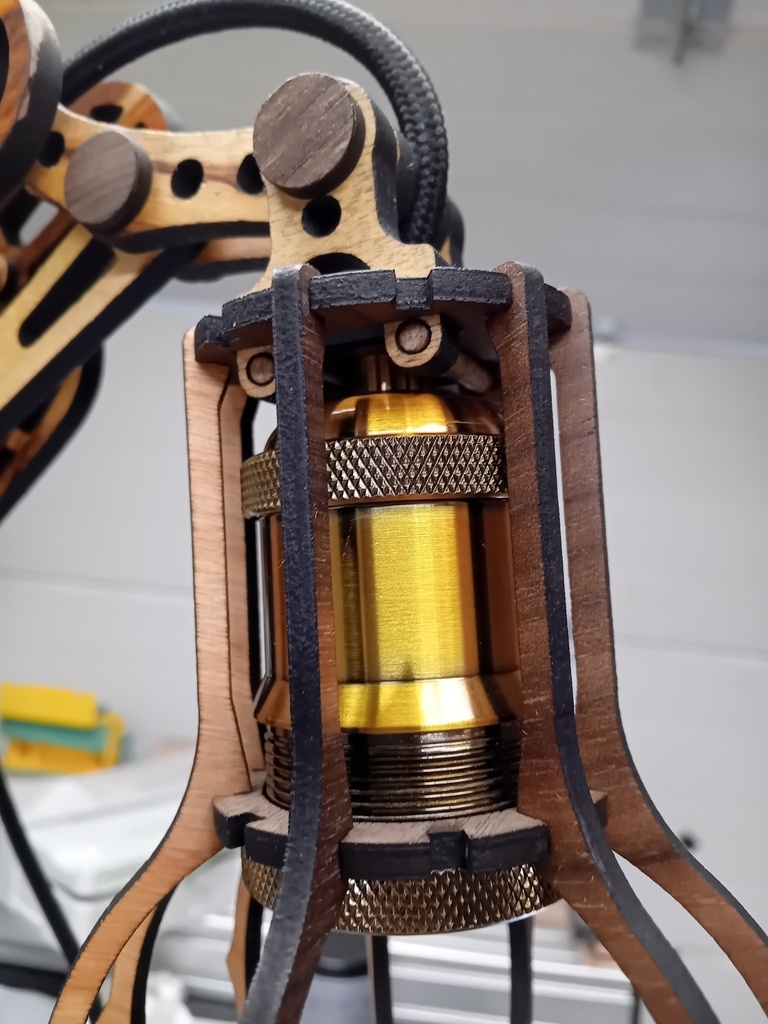

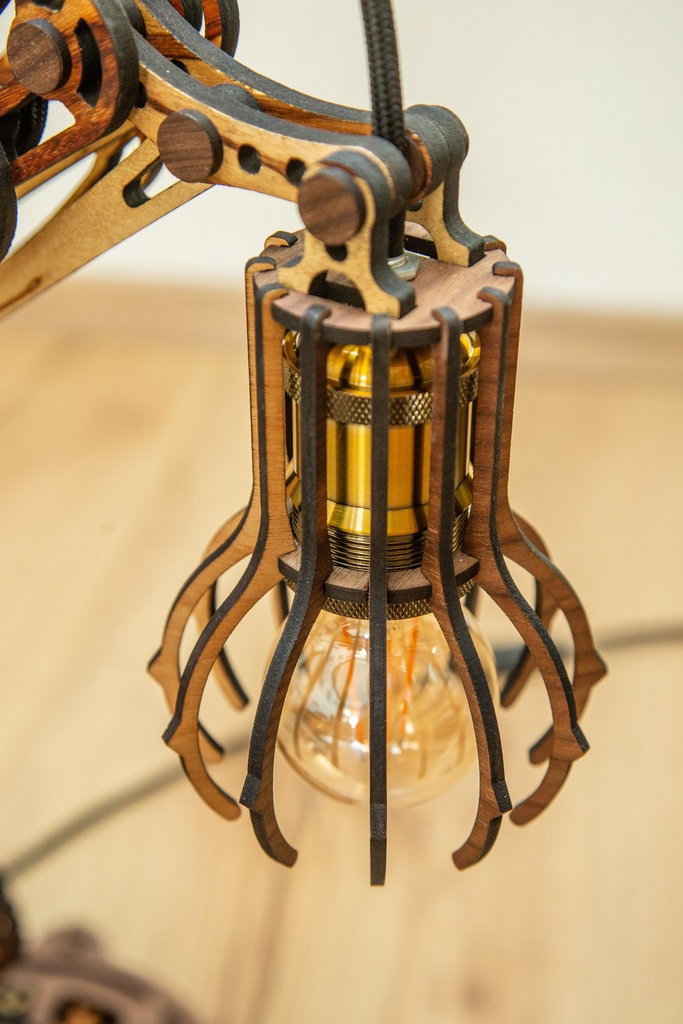

Et on remonte jusqu'à la douille et son "abat jour" qui abat pas beaucoup de jour mais qui a de la gueule !

+

+

+

+

+

+

+

+

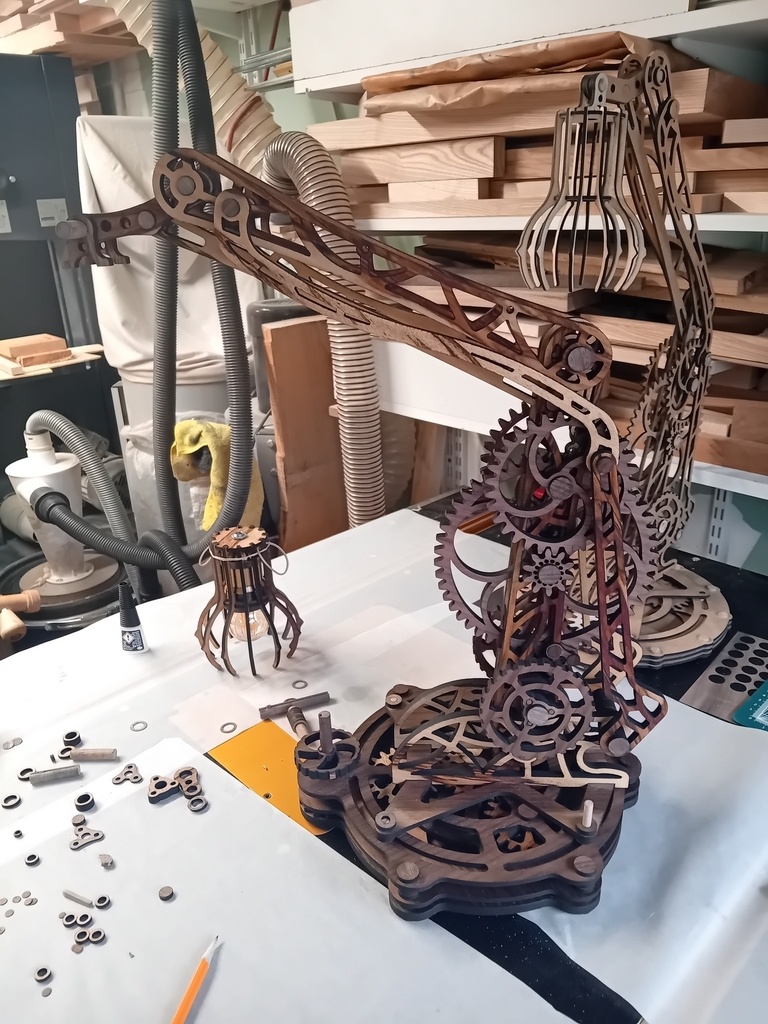

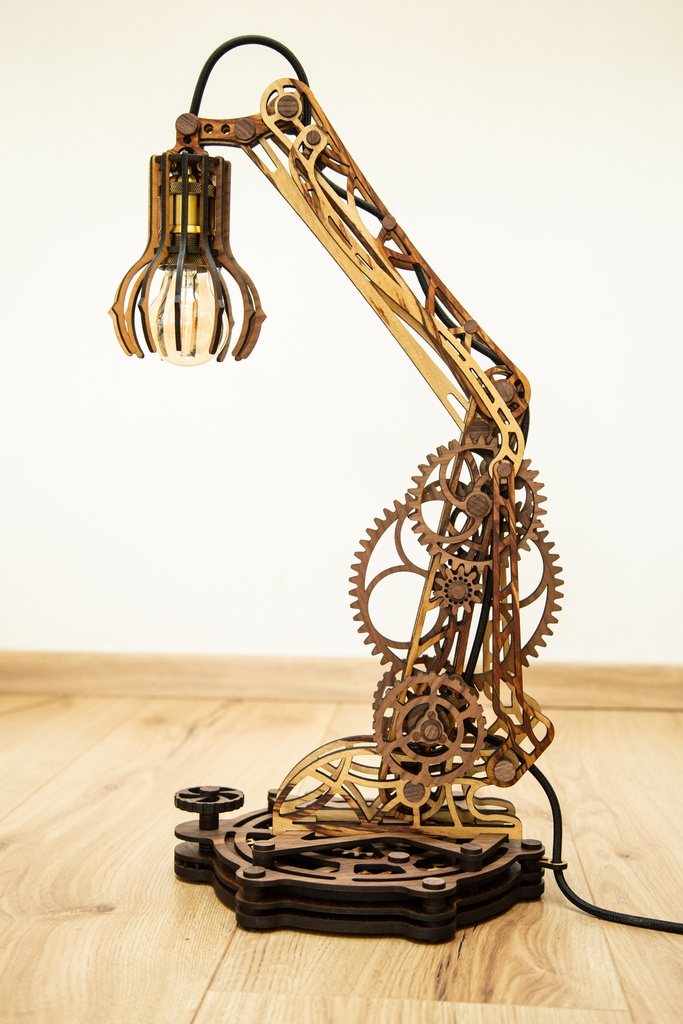

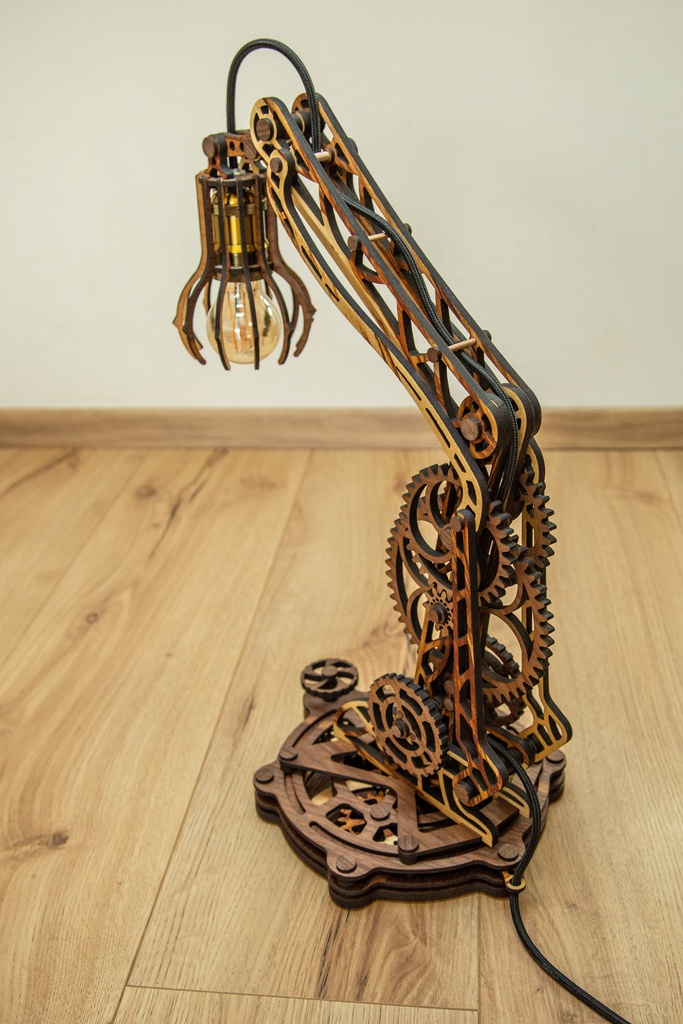

Assemblage terminé !
… et premier problème
Le poids du bloc ampoule fait descendre la lampe toute seule passé un certain angle.
Problème que j'avais vu mais décidé de ne pas en tenir compte car mon prototype lui ne bougeait pas.
En fait, avec la finesse du MDF, les engrenages pliaient au lieu de tourner et offraient une résistance suffisante pour maintenir le tout malgré le poids.
Avec de meilleurs ajustements et surtout une plus grosse rigidité les roues tournent toutes seules.

F**K !!

J'ai pensé à un ressort ou un contre poids pour contrebalancer mais ça me plaisais pas, pas à ce stade de la fabrication.
Je suis resté simple et ai utilisé de longues vis de 3mm sur mes deux axes principaux que j'ai caché avec un capot amovible pour pouvoir resserrer au besoin.
C'est donc par friction que les engrenages reste en place, ça fonctionne, mais c'est pas la panacée.
Un point que je vais devoir régler dans la V2.

+

+

+

+

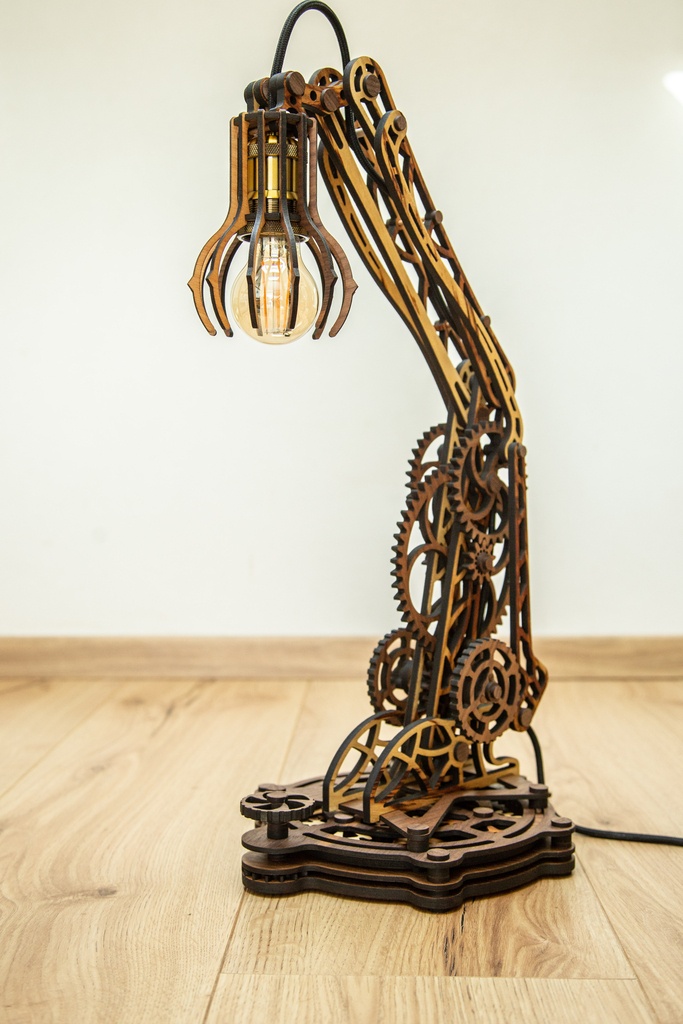

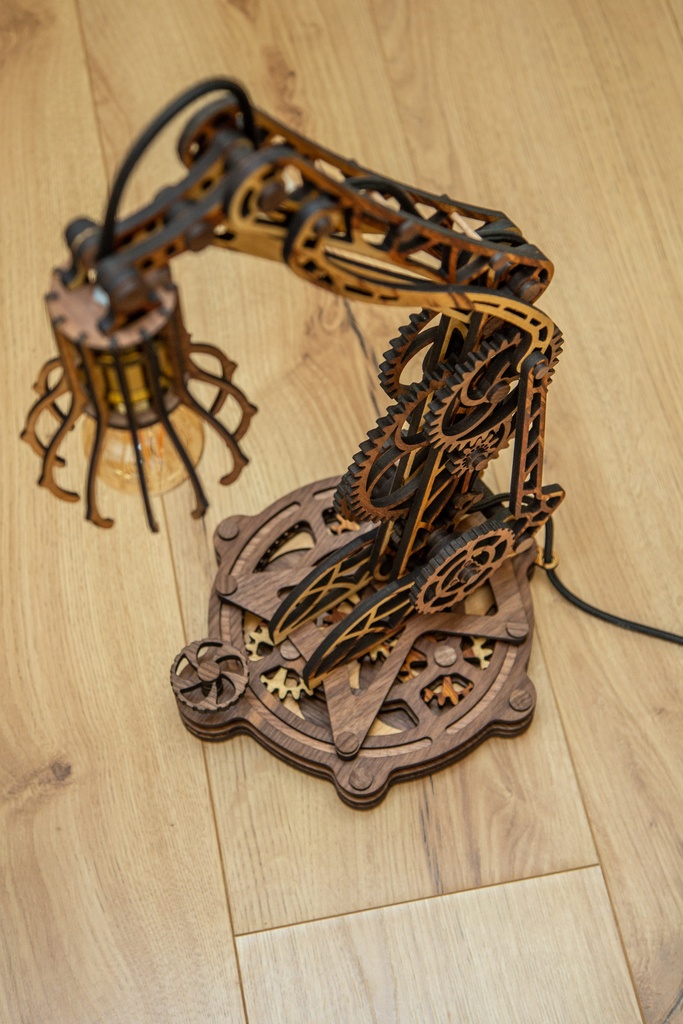

Et voila, montage terminé !
Un peu d'électrique quand même avec le câblage de la douille mais rien de bien méchant.

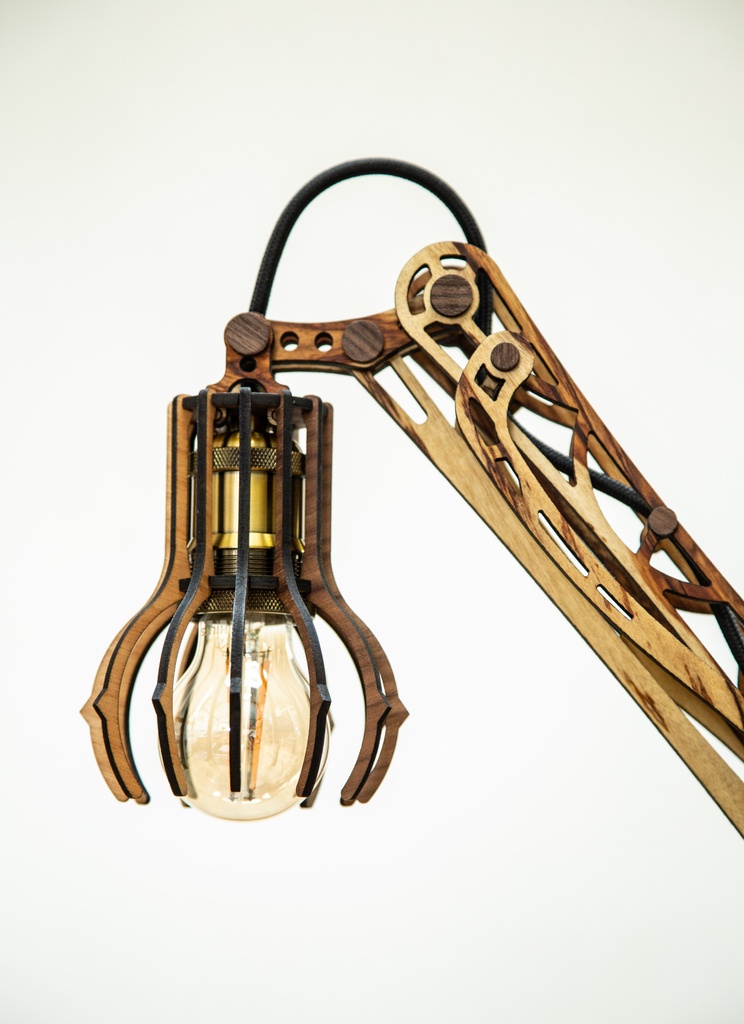

Hormis ma petite mésaventure avec les engrenages et deux trois petits points à revoir, elle est fonctionnelle et je trouve qu'elle a un super look.
C'est hyper satisfaisant de voir un projet comme celui là, surtout aussi complexe, passer de la planche à dessin et être mené à terme.
