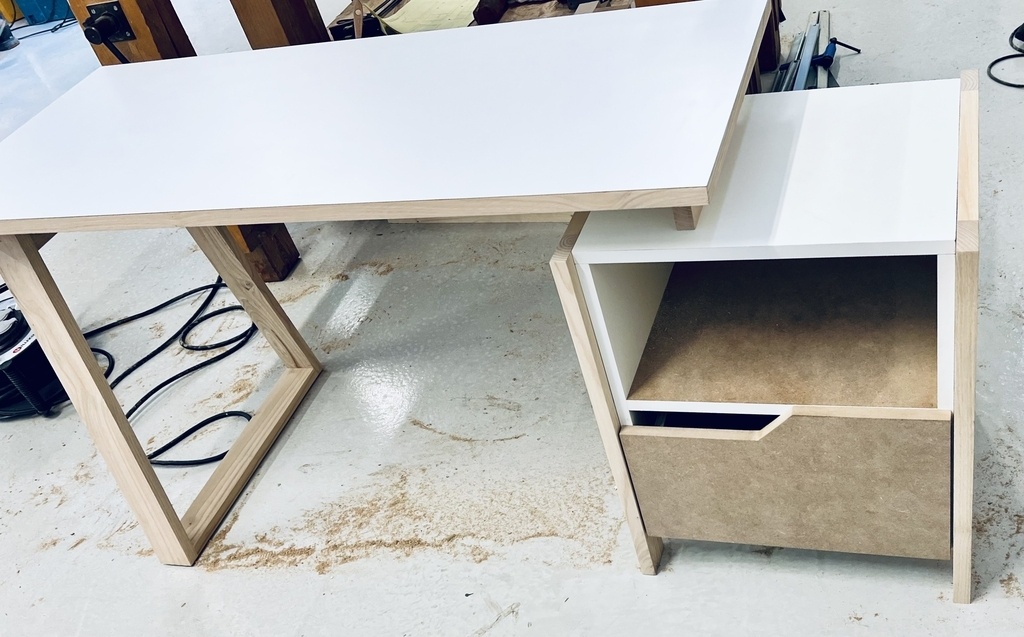

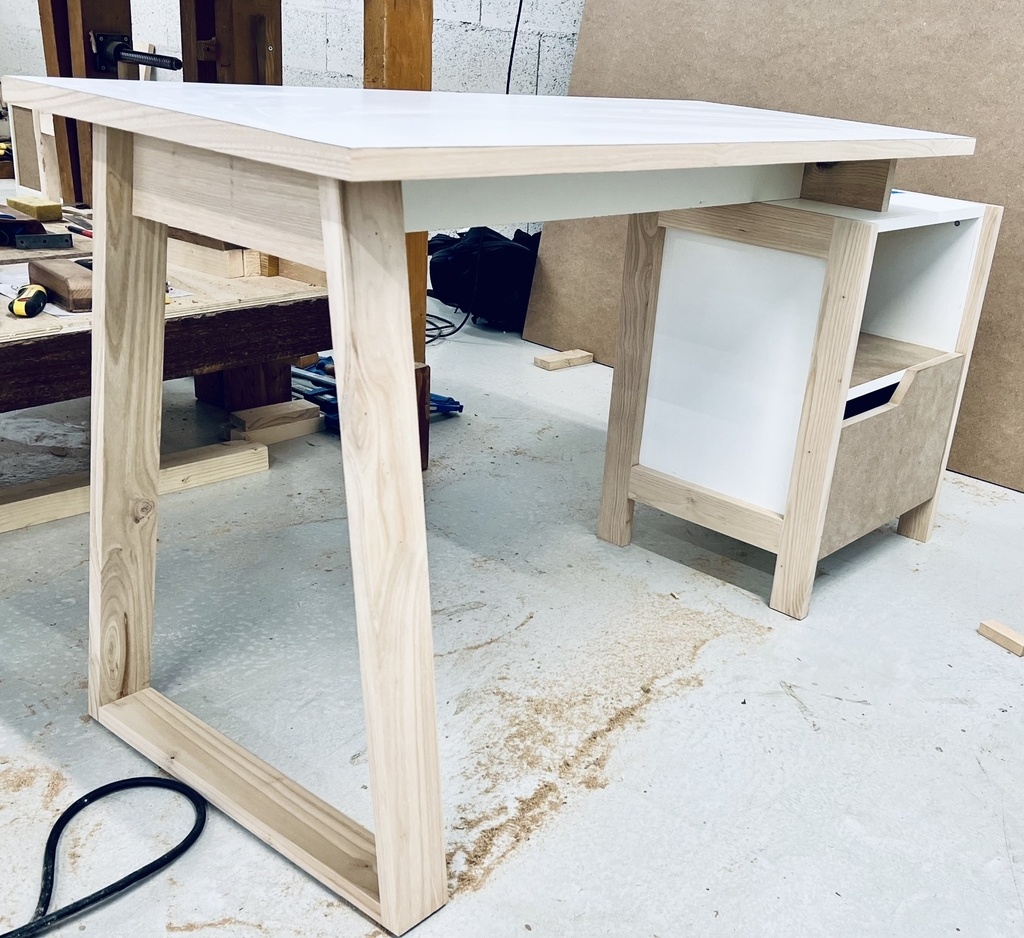

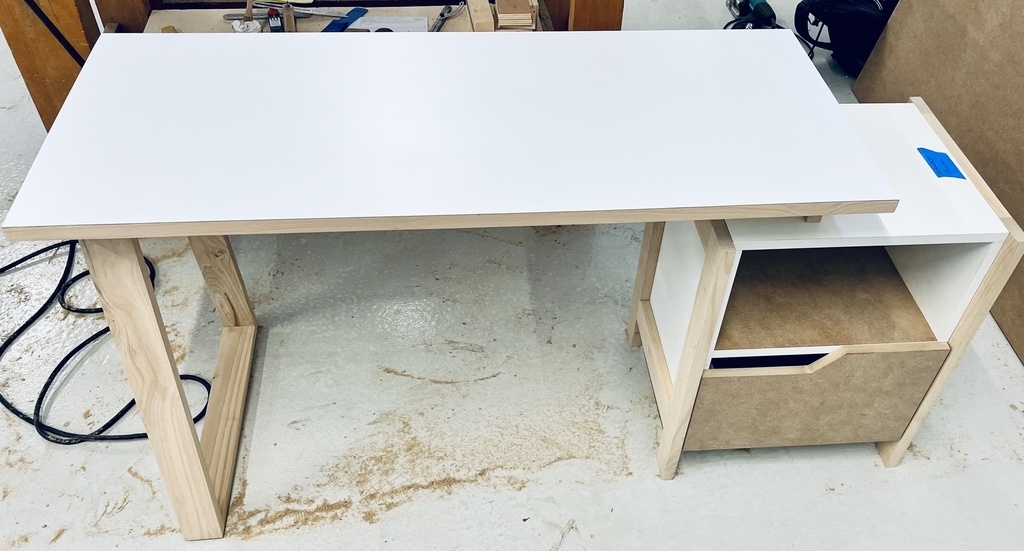

Maintenant que les épreuves sont terminées et les notes rendues, voici le meuble demandé lors de l’épreuve de fabrication du CAP Menuisier Fabricant 2024, pour ceux que cela intéresse.
Il s’agit d’un bureau comportant :
un caisson en melaminé blanc avec une étagère, un tiroir en CP et médium dont la façade est usinée. Assemblages par lamelles, coulisses à galets pour le tiroir.
deux châssis simples en massif vissés sur le caisson. Cette ensemble constitue le pied droit du meuble. Assemblages par dominos.
un piètement gauche composé d’un châssis biais et d’une traverse en melaminé blanc. Assemblages par dominos.
enfin un plateau en MDF alaisé en massif, vissé sur le piètement et enfin stratifié blanc.
L’épreuve ne présentait pas de grandes difficultés techniques, mais demandait une organisation rigoureuse car il y avait de nombreux sous-ensembles à réaliser, plusieurs collages à anticiper, ainsi qu’une épure à tracer pour le piètement gauche.
L’épreuve de pointage concernait cette année la rainure du tiroir. Rien de sorcier que ce soit dans le choix de l’outil, ou dans le pointage en lui-même.
Fier du résultat, j’ai pu clôturer mon année de reconversion par cette réalisation qui m’a valut une excellente note.
Allez, au boulot maintenant !
Discussions
Félicitations !
Et merci !
MaxTr

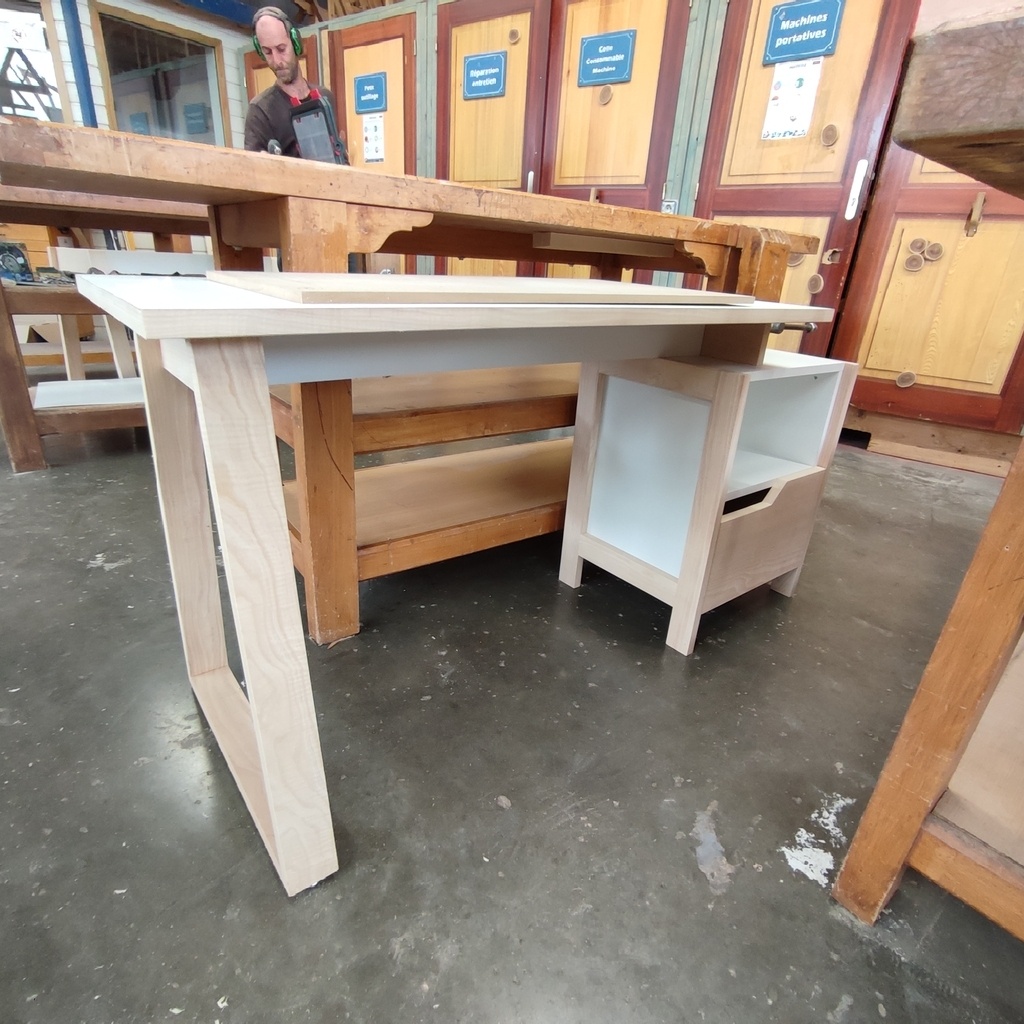

félicitation bien réussi!!! c'est drôle j'ai fais le même
RBM haha félicitations également ! Et bonne continuation dans le métier !
Merci toi aussi
Felicitations, combien avais-tu d'heures pour cet épreuve?
Merci ! Ayant terminé en avance, j’ai un doute. Mais je crois que c’était 18h, réparties sur deux jours et demi.
C'est ça 18h et pareil j'ai fini en 14h sans s'énerver
Je vois là beaucoup de pièges que tu as manifestement bien réussi à contourner ou au moins à maîtriser. Bravo pour l’obtention du CAP et pour cette réalisation![:thumbsup: 👍](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f44d.png)
Ca m'intéresserait s'il vous plait que vous publiez les plans et que vous expliquiez les pièges justement pour les amateurs qui y seront peut être un jour confrontés dans leurs réalisations.
+1 : pour le débutant que je suis, ca peut vachement aider ! :)
Merci bien xyloweb ! Mais à mon sens, pas de « pièges » d’un point de vue technique. D’autant plus qu’une méthode d’exécution précise et illustrée était fournie avec le sujet.
Ce qui était source d’erreur était plutôt en lien avec l’organisation des étapes de fabrication, la gestion du temps, l’organisation de son plan de travail, le fait de bien ranger et établir ses pièces.
Adrame Désolé mais nous devions remettre les plans aux examinateurs en fin d’épreuve. Je n’ai rien pu garder.

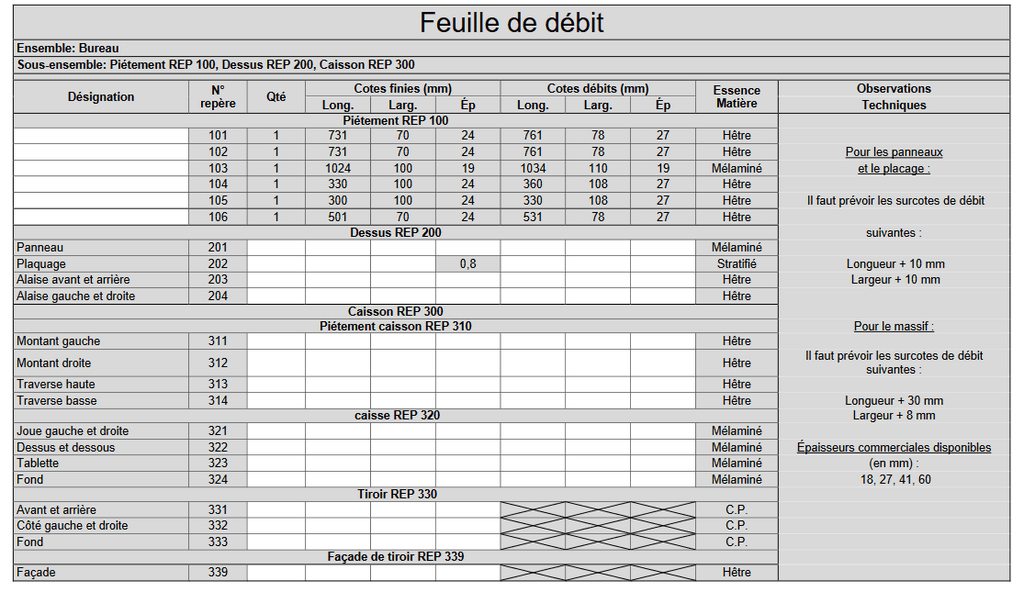

Cependant, un bon conseil qui m’avait été donné et m’a permis de gagner beaucoup de temps à été de rédiger une fiche de débit, en premier lieu, après lecture complète du sujet.
MaxTr Je garde le conseil dans ma p'tite tête :)
Bonjour,
Je suis un des deux concepteurs du sujet de cette année. Je vois que le sujet vous a plu. C'est sympa de le voir en vrai et de voir le retour aprèsla fabrication! Si vous avez d'autres photos je suis preneur.
Cordialement.
Marcos ,![:thumbsup: 👍](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f44d.png)
Auriez-vous le sujet complet EP1 et EP2 afin de préparer le CAP que je vais passer en candidat libre.
Merci d'avance.
Un joli meuble pour le sujet.
Bien à vous
