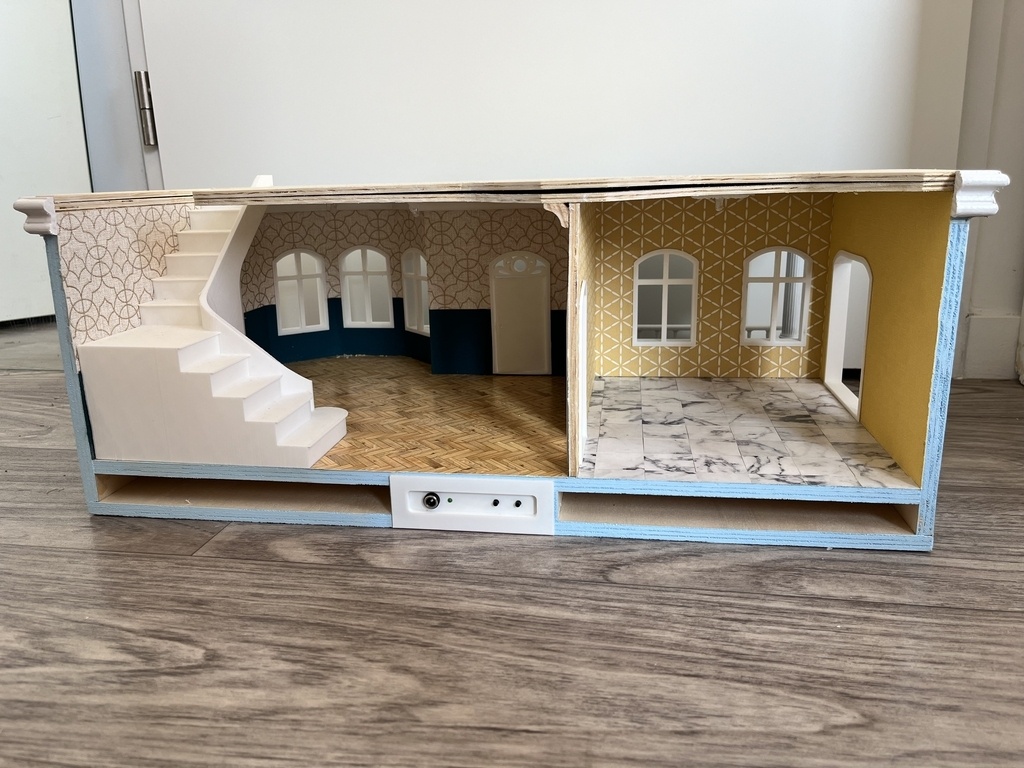

Voici un rez-de-chaussée de maison pour jouer aux Playmobil, réalisé en contreplaqué, avec usage d’une imprimante 3D pour les huisseries.
Plans faits maison, avec inspiration internet, sur les critères suivants :
- la robustesse -> contreplaqués de 1 cm pour la base et les murs extérieurs ;
- l’aisance pour jouer -> de 3 pièces initialement prévues je suis descendu à 2, et j’ai intégré des ouvertures sur les côtés, ainsi que des « décrochés » dans le plafond ;
- l’électrification -> il fallait intégrer une sonnette, et des lumières. C’était pour moi l’occasion de me lancer dans l’utilisation d’un Arduino ;
- la compacité -> le bâtiment devait pouvoir rentrer dans un carton de déménagement de taille standard ;

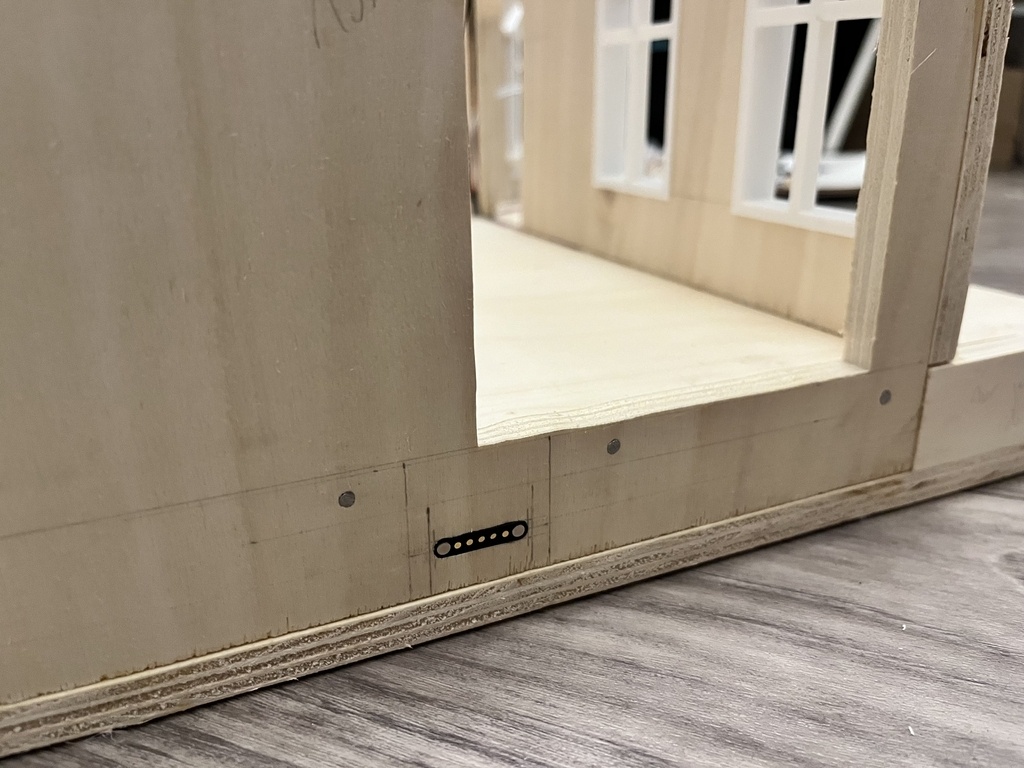

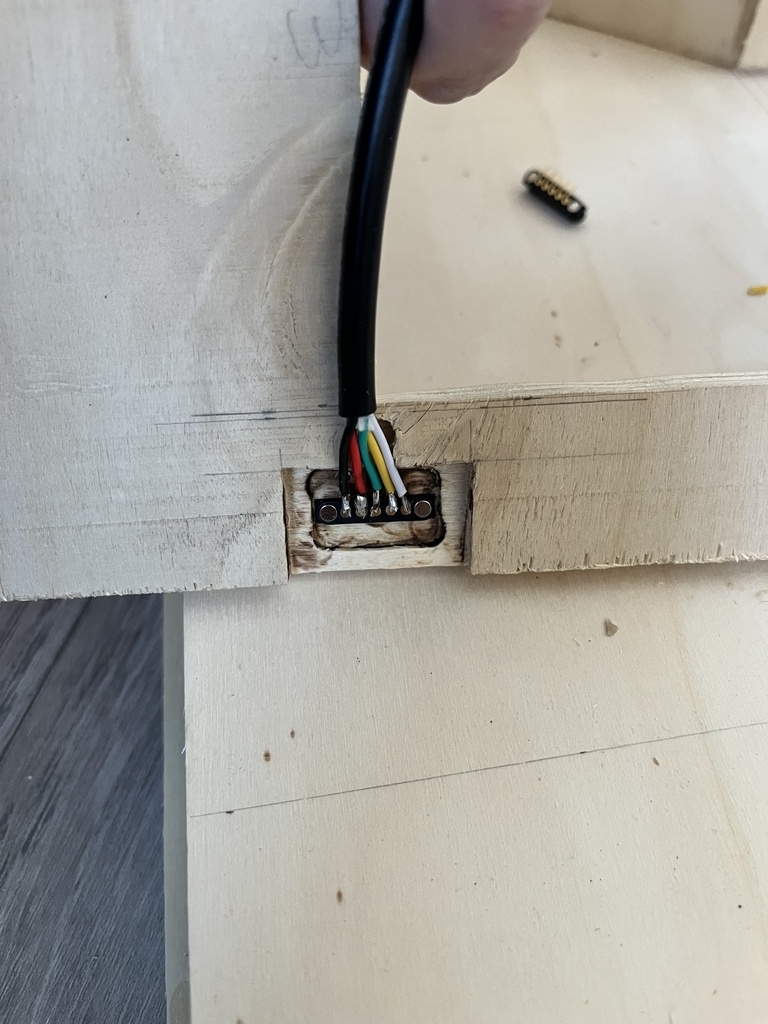

- la modularité -> le bâtiment doit facilement pouvoir accueillir la suite : étages, annexes sur les côtés… avec l’électricité. D’où la mise en place de connecteurs électroniques discrets.
- l’élégance -> merci aux différents magasins de bricolage pour les nombreux échantillons de papier peint !
- pas de contraintes sur les impressions 3D, que j’ai pour la plupart dessiné moi-même, avec néanmoins la vigilance de limiter le nombre de supports d’impression. Les huisseries sont clipsées de façon à prendre en sandwich le bois : pas de vis, pas de colle !
Voici quelques photos de la fabrication, qui s’est échelonnée entre février et mai, date de l’anniversaire :

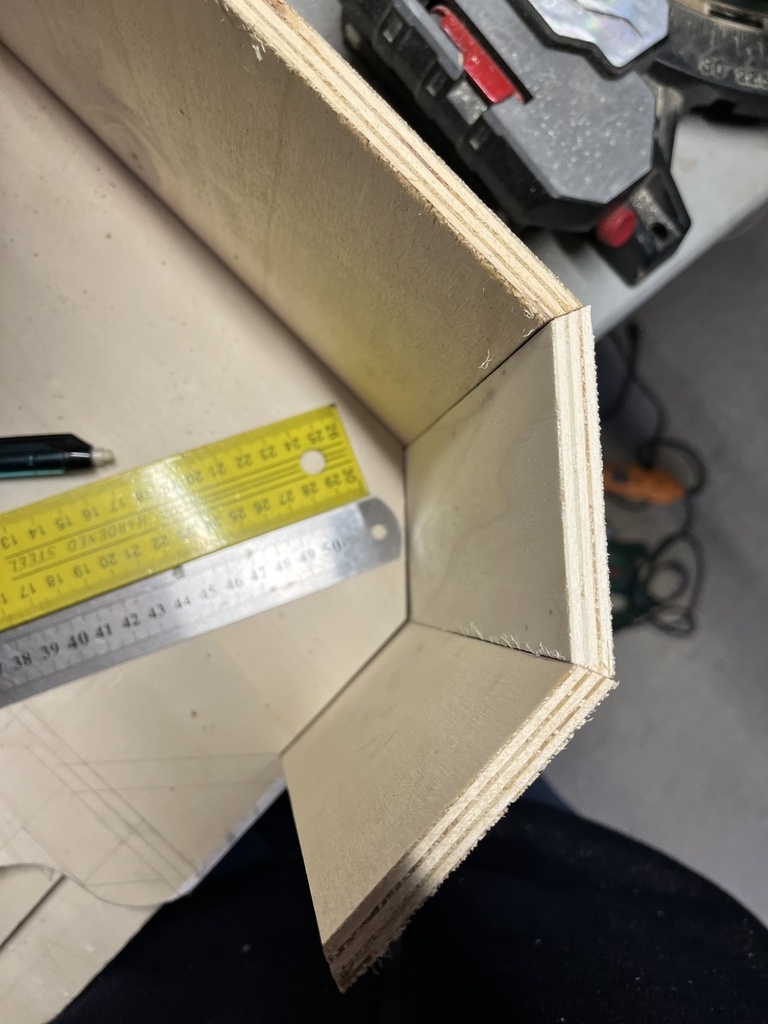

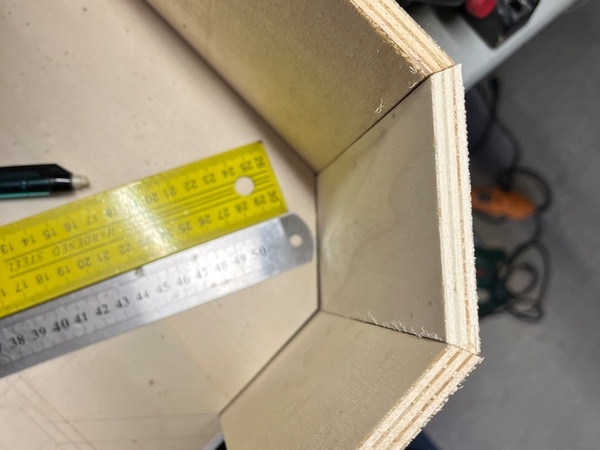

Premières découpes, l’occasion d’étrenner ma scie sous table Révolution avec des angles spécifiques. Du velours !

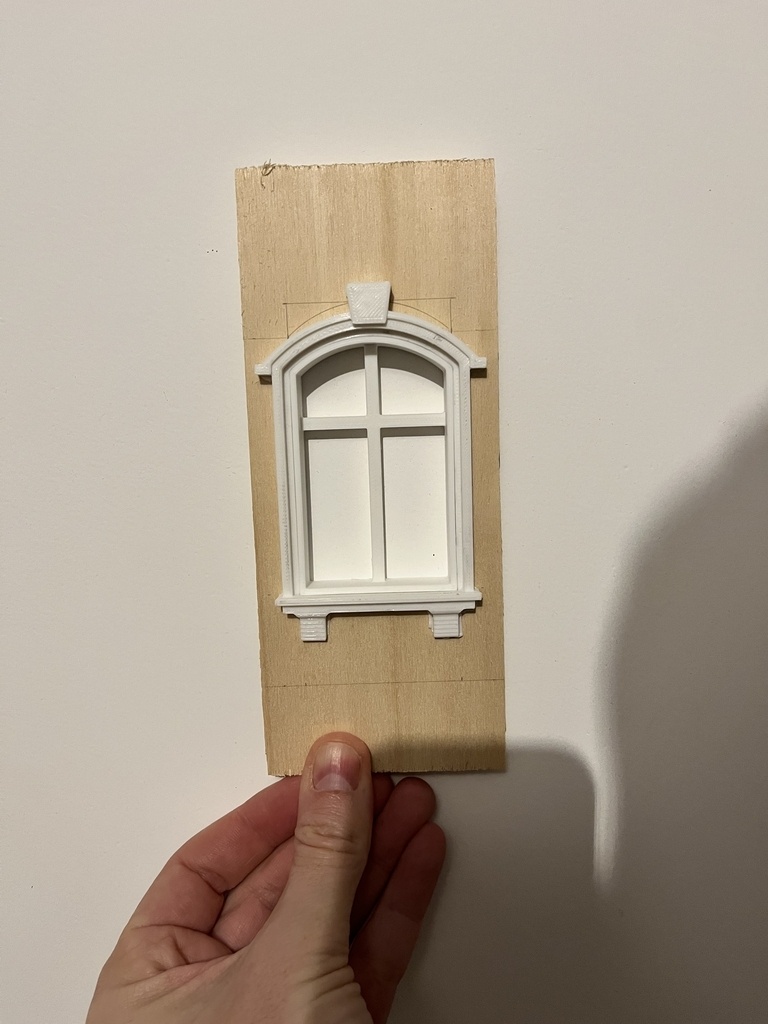

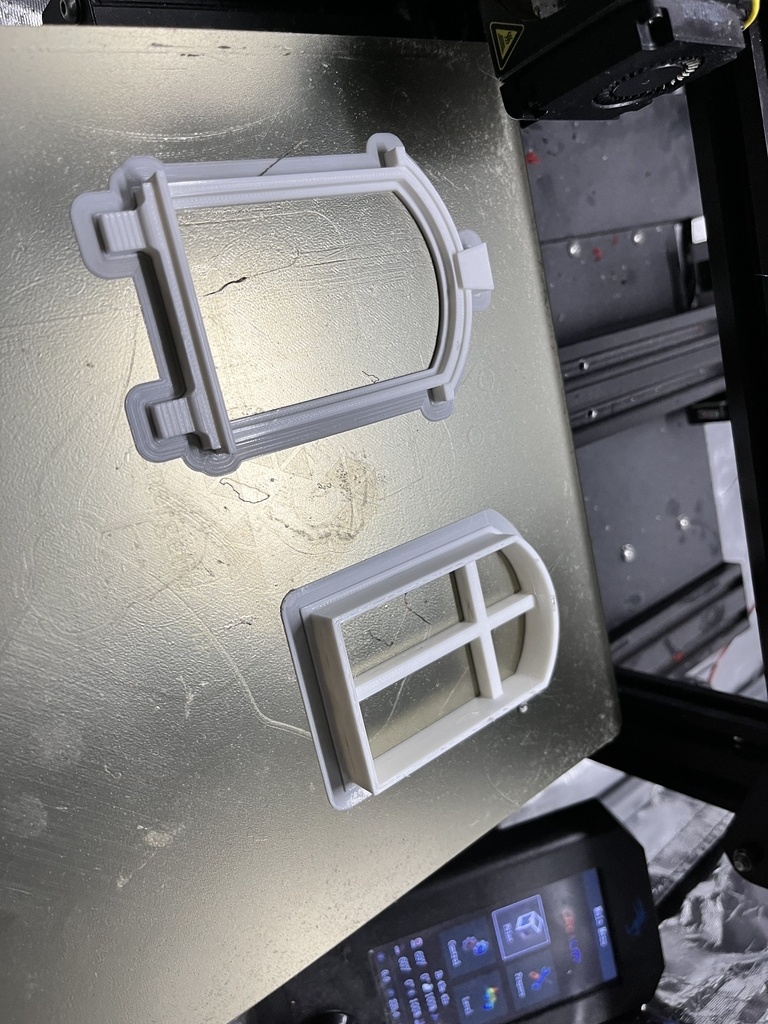

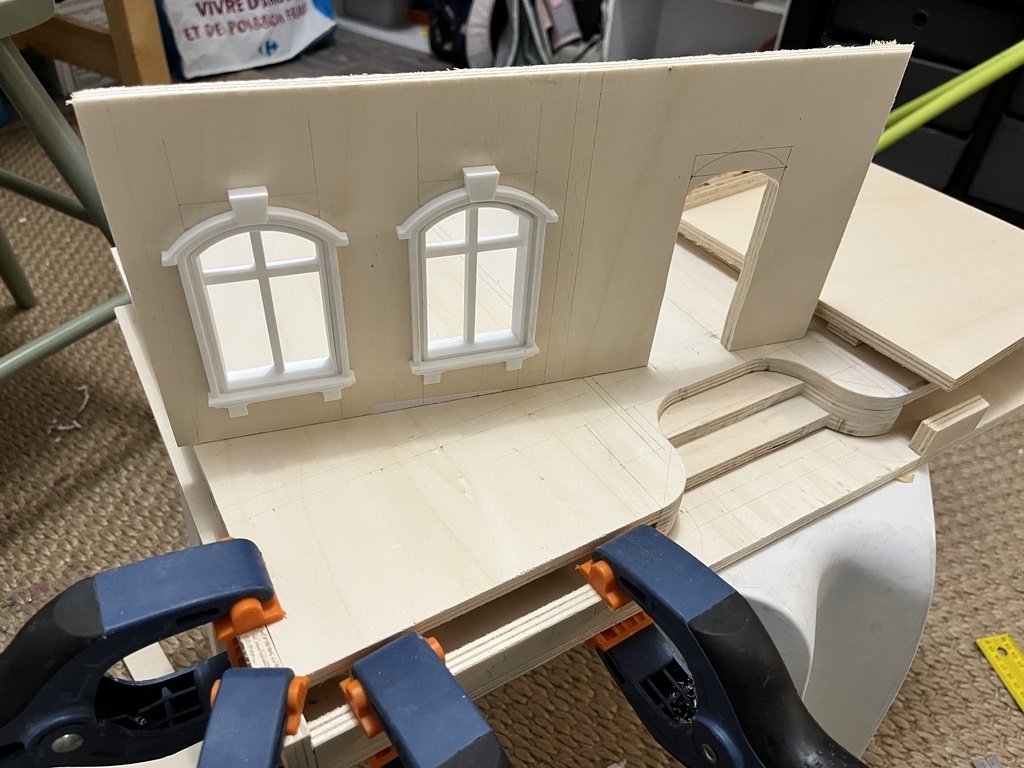

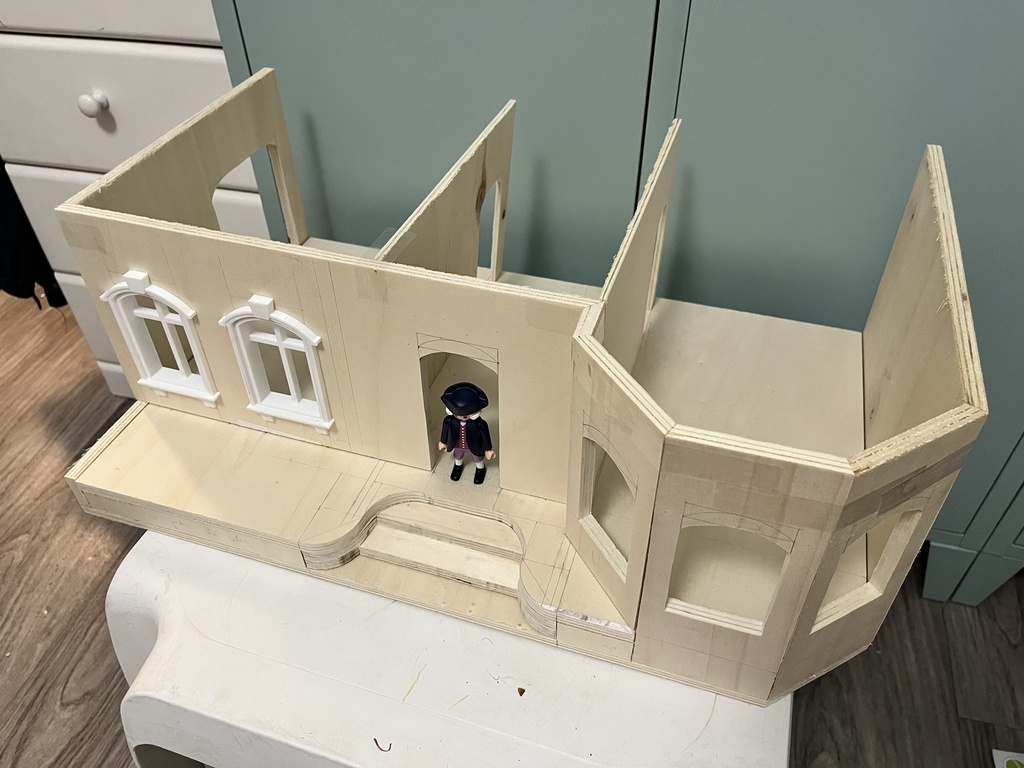

Premier assemblage, et premières impressions 3D, pour vérifier le montage.

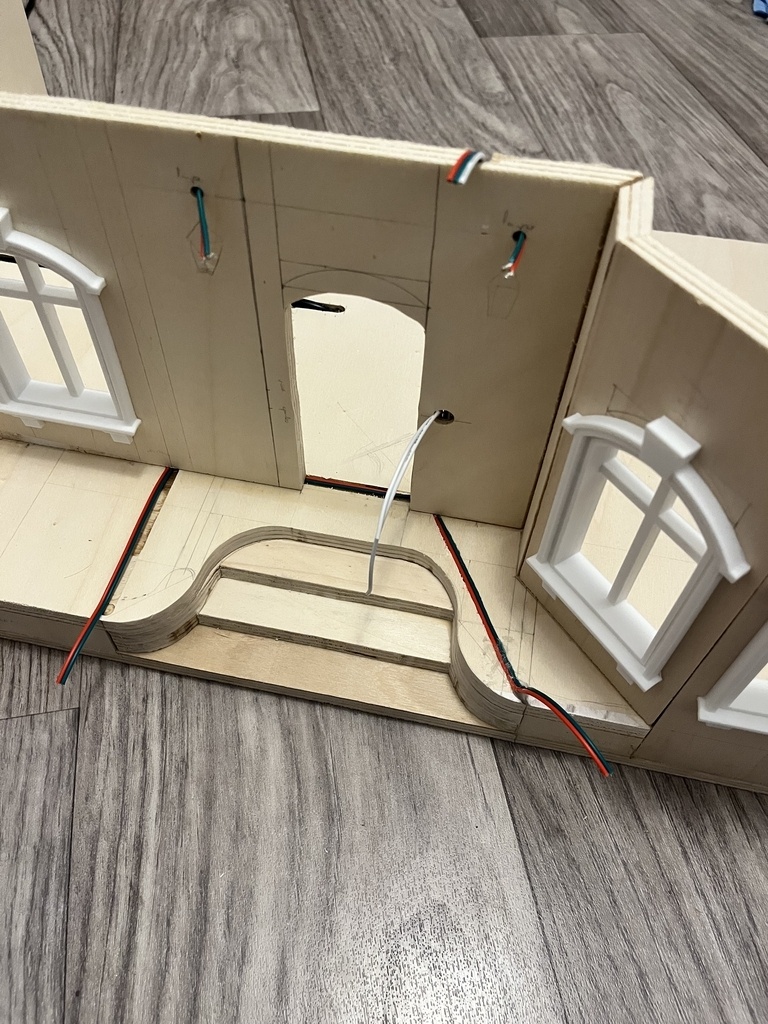

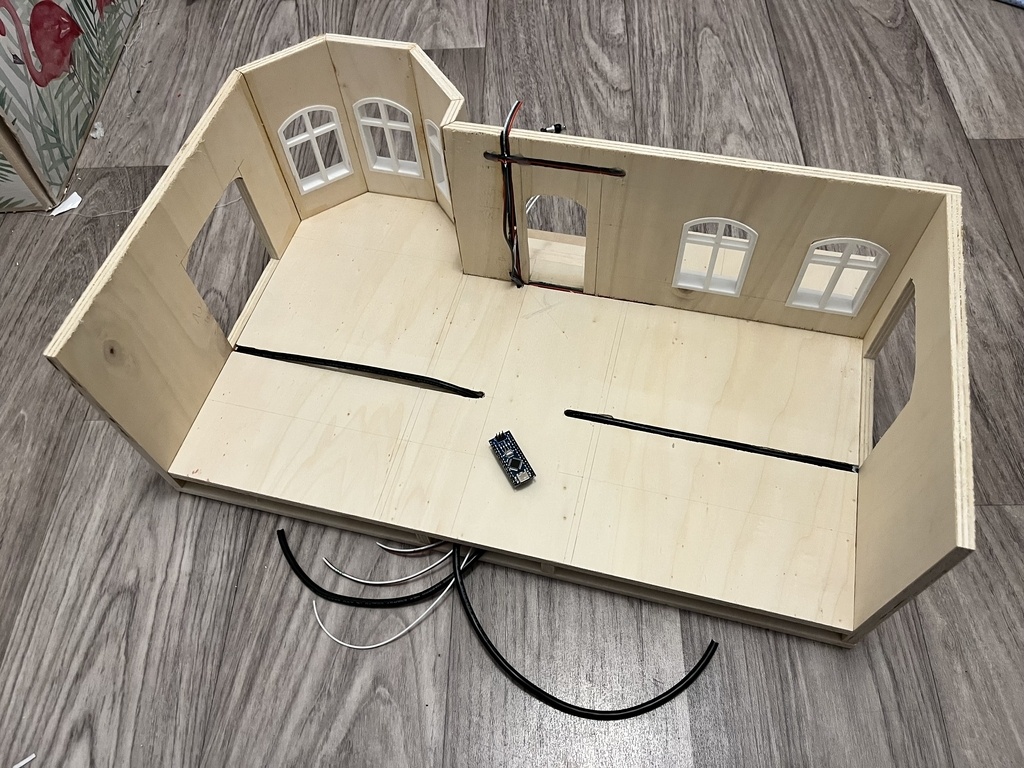

Réalisation des saignées pour accueillir l’électricité. Sont prévues : 4 lampadaires extérieurs à interrupteur unique, 3 plafonniers à interrupteur unique, 1 sonnette sur la porte d’entrée, et des connecteurs aimantés sur les côtés de la maison ainsi que vers les étages. Le tout relié à un Arduino Nano, rangé dans le soubassement de la maison (entre 2 tiroirs de rangement d’accessoires, qui restent à réaliser).

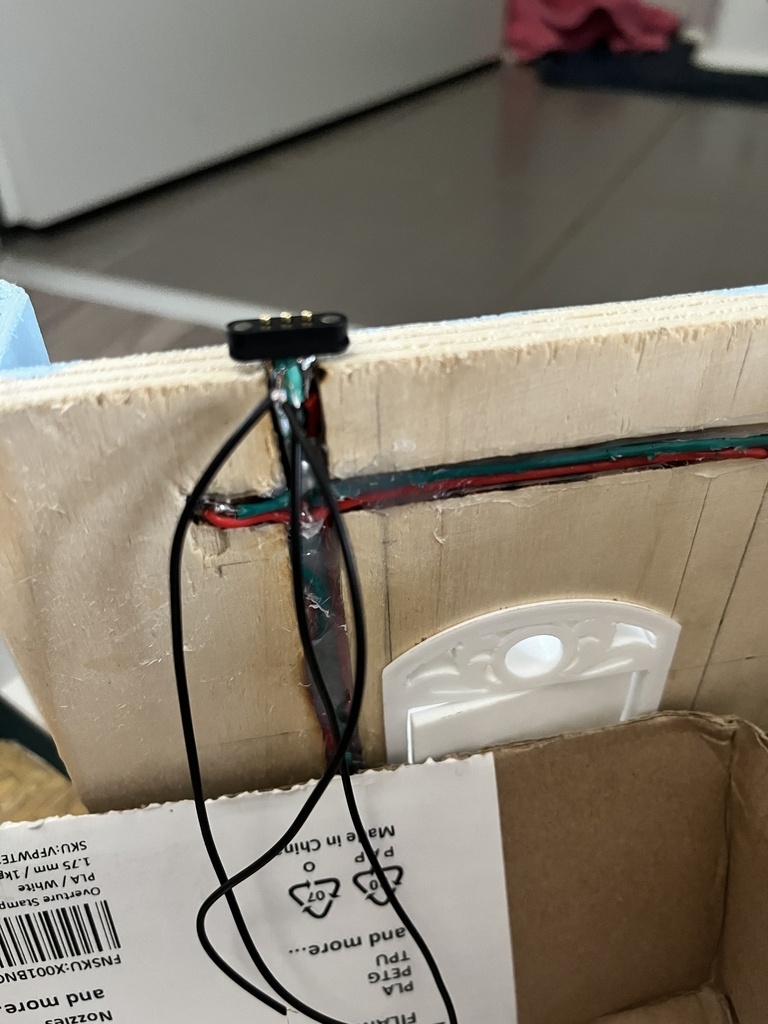

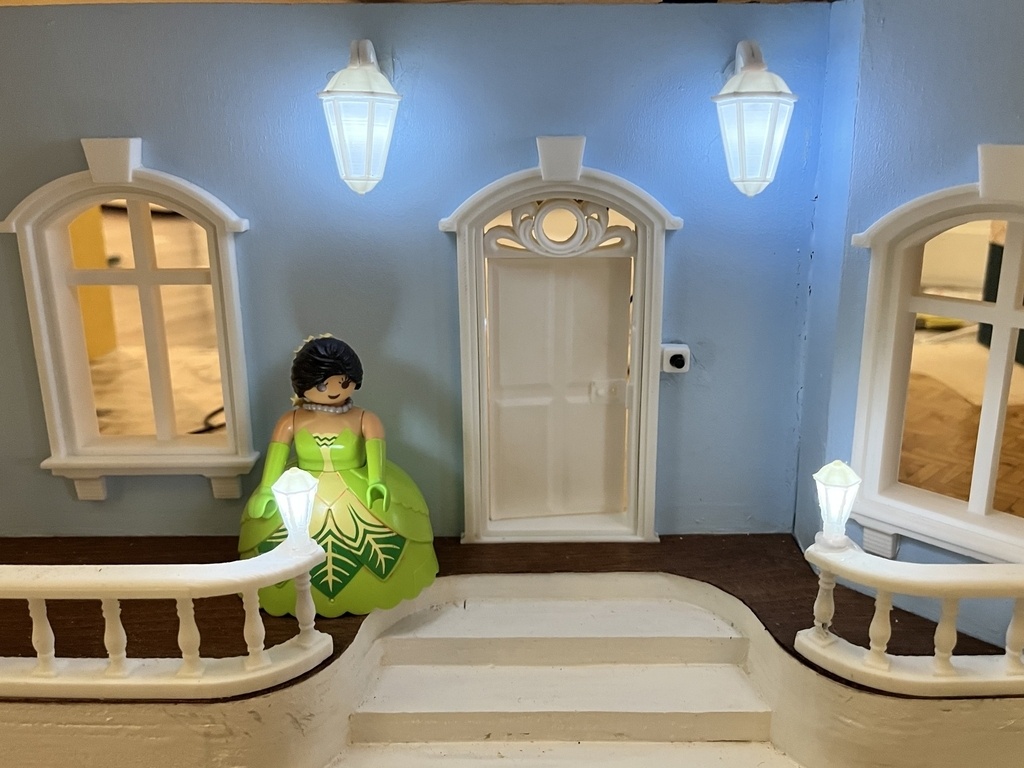

La vraie galère a été l’intégration de l’électricité dans les rambardes extérieures. Finalement le recours à des fils d’écouteurs a permis de réduire au maximum la taille des fils et leur passage dans les colonnettes !

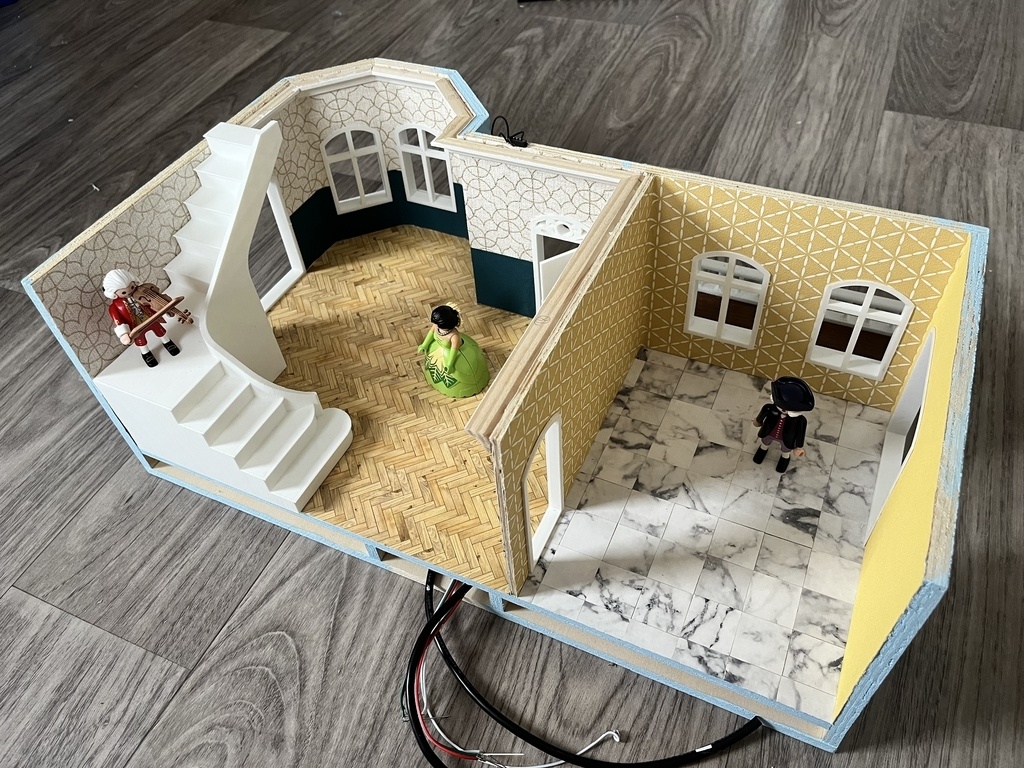

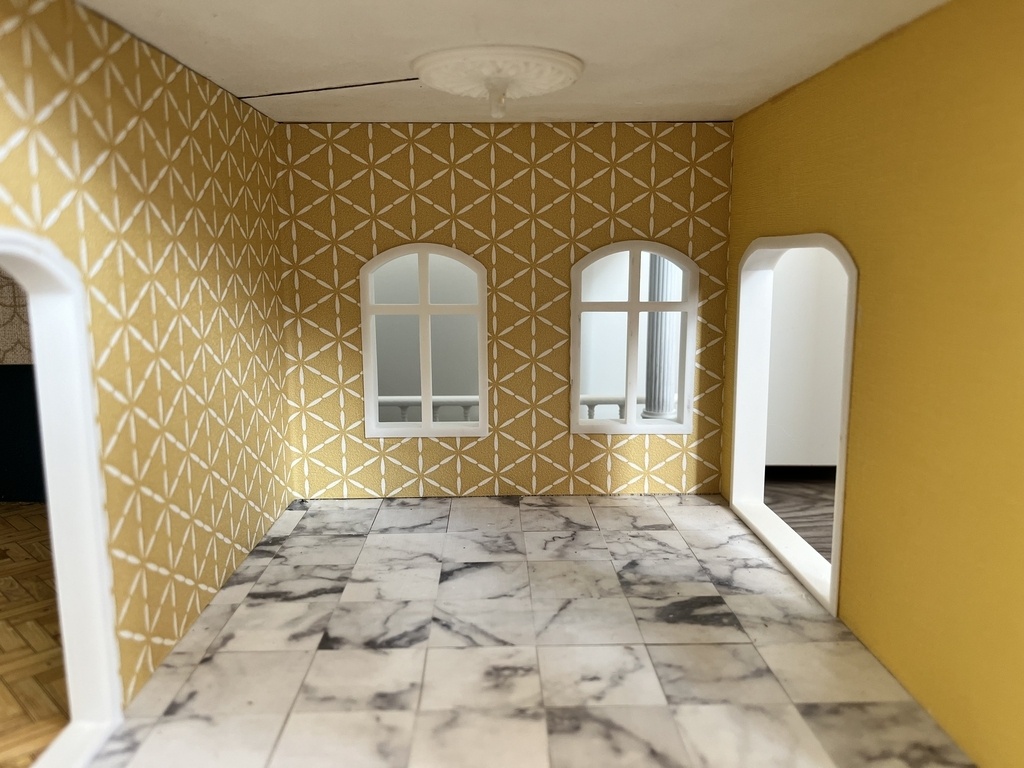

Aménagement.

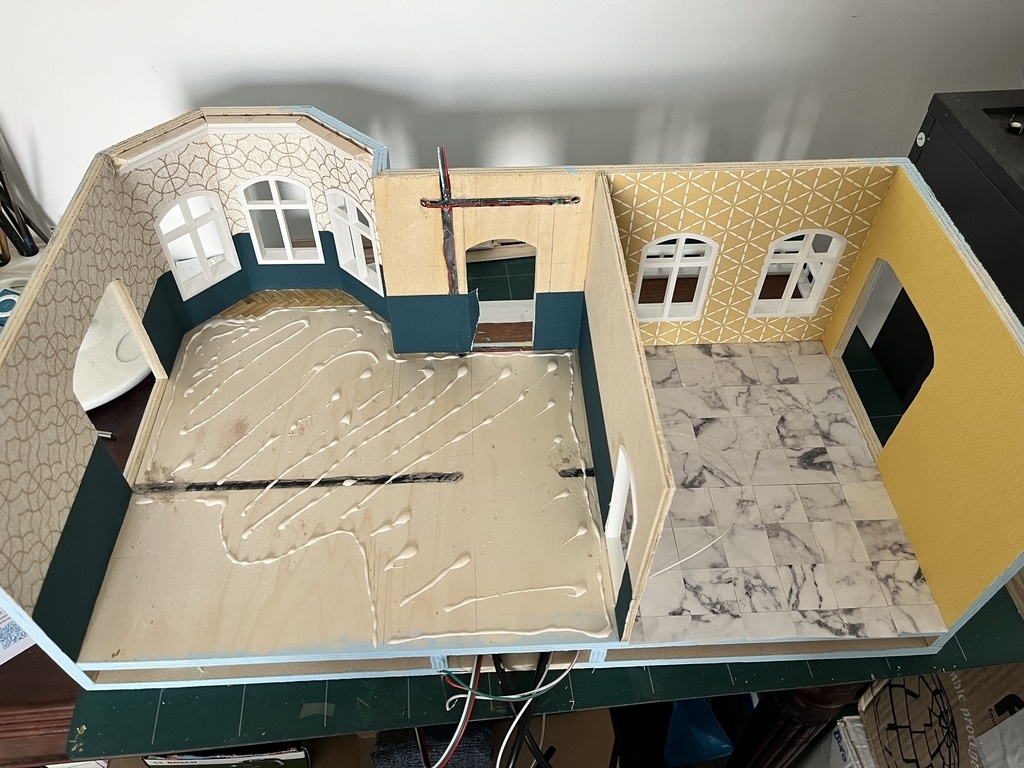

De la colle à chaud vient combler les saignées, qu’il faudra ensuite araser pour coller papier peints et sols.

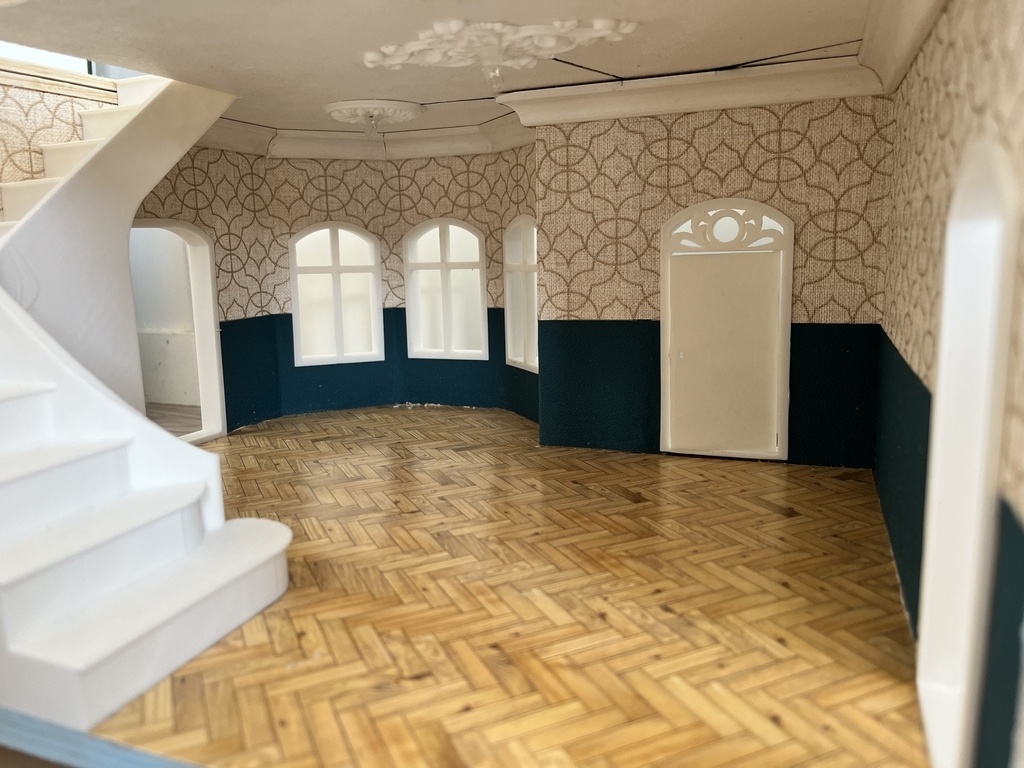

Moulures et rosaces viennent compléter le tout.

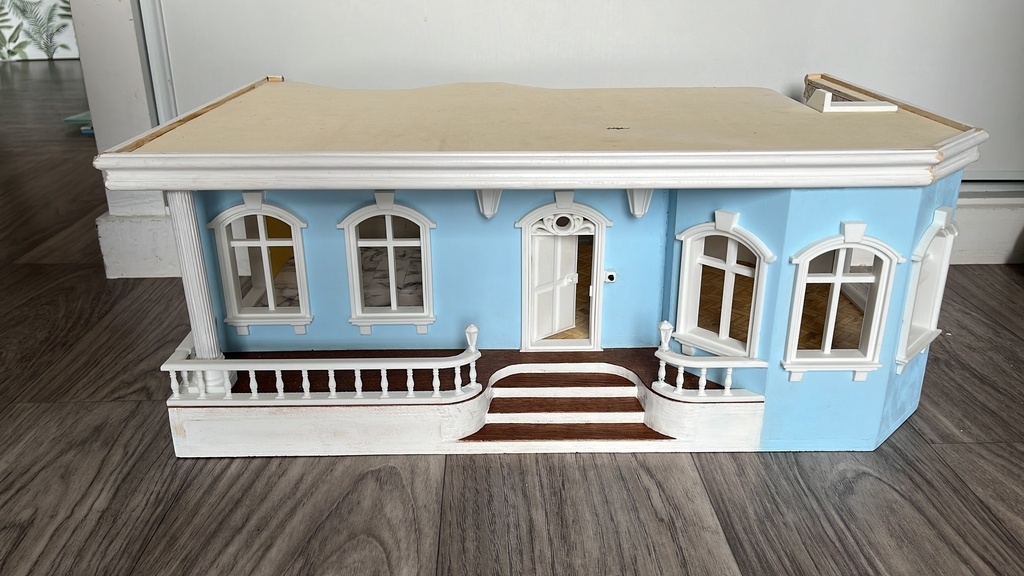

Finitions : le plafond est posé en dernier, une fois l’intérieur bien fini. Une « ceinture » en moulures permet de créer un encastrement qui accueillera l’étage.

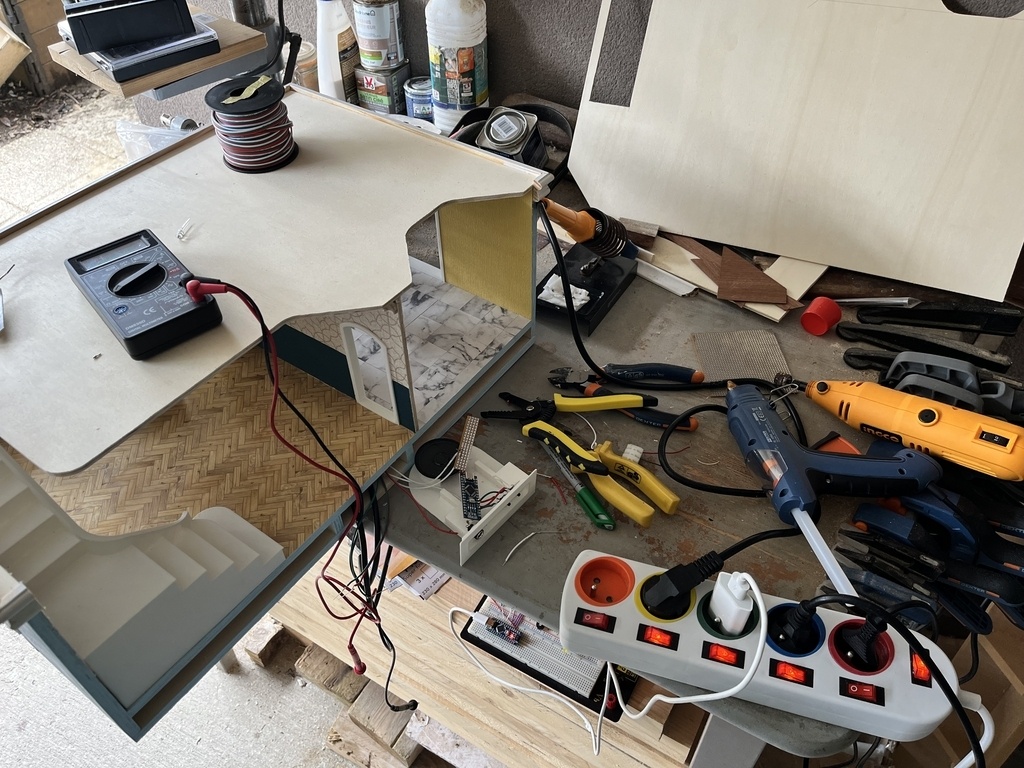

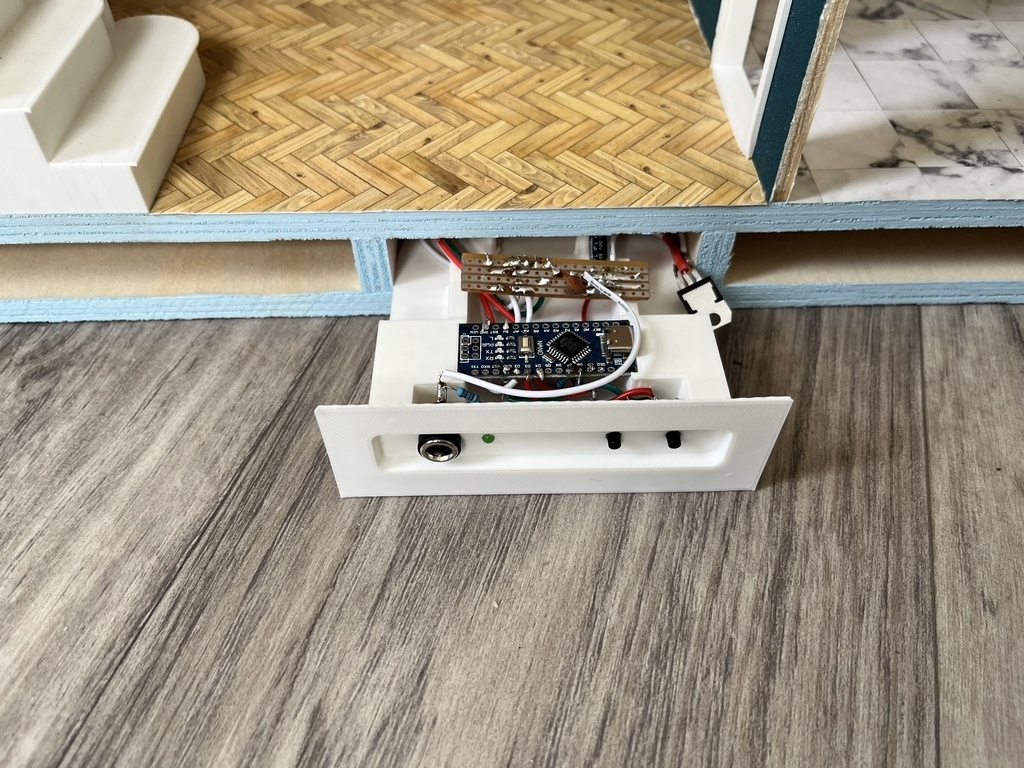

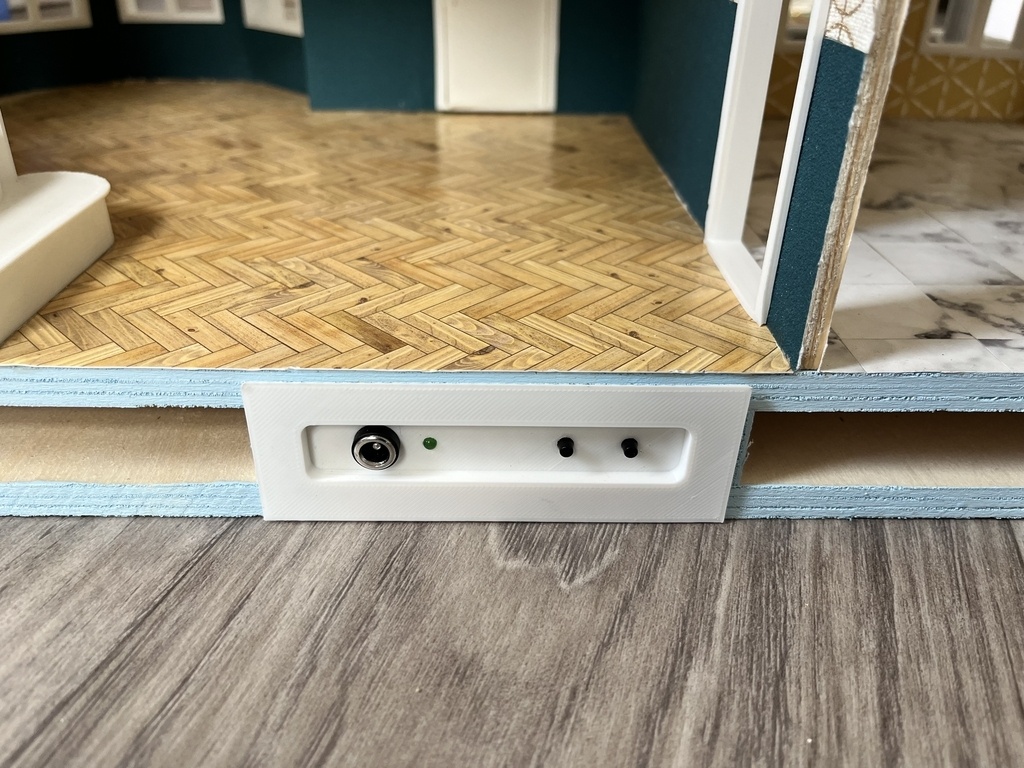

Ensuite, c’est création d’un tiroir pour l’électronique, une bonne journée de soudure des fils (il faut s’y retrouver !) sur l’Arduino, et de dépannage en dépit de tests menés sur platine d’essais… L’alimentation électrique se fait en filaire. L’idéal aurait été une batterie rechargeable par USB, mais le temps est un arbitre implacable…
Au passage, merci à ChatGPT pour ses très bons conseils en matière de circuits électroniques et de programmation !

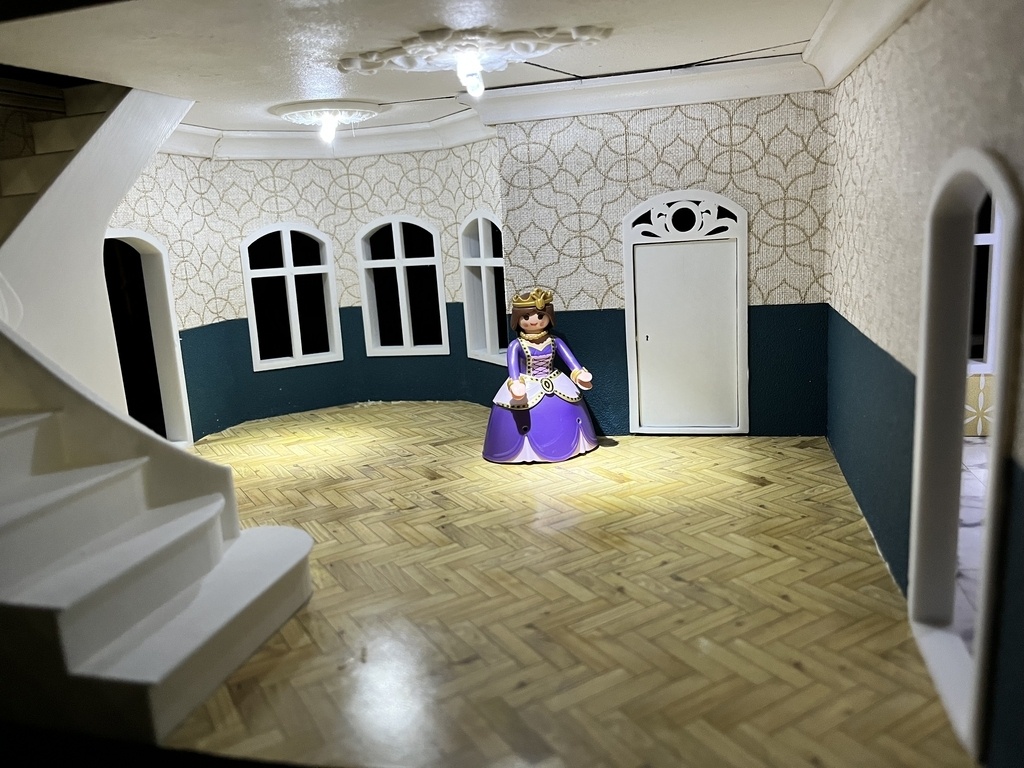

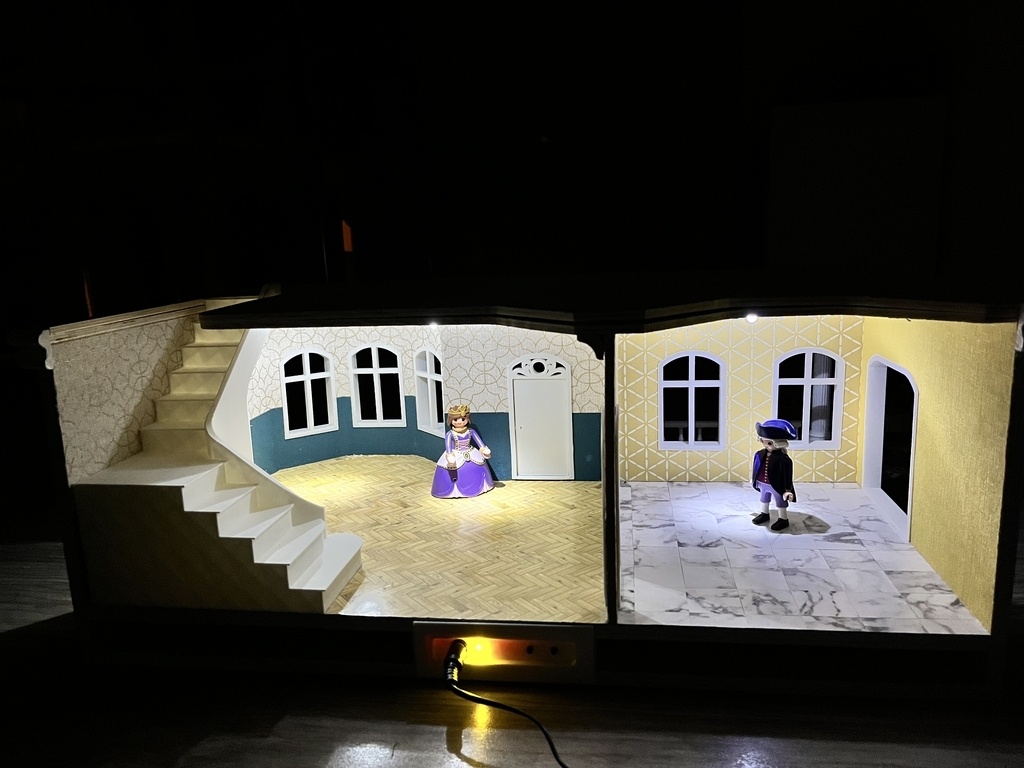

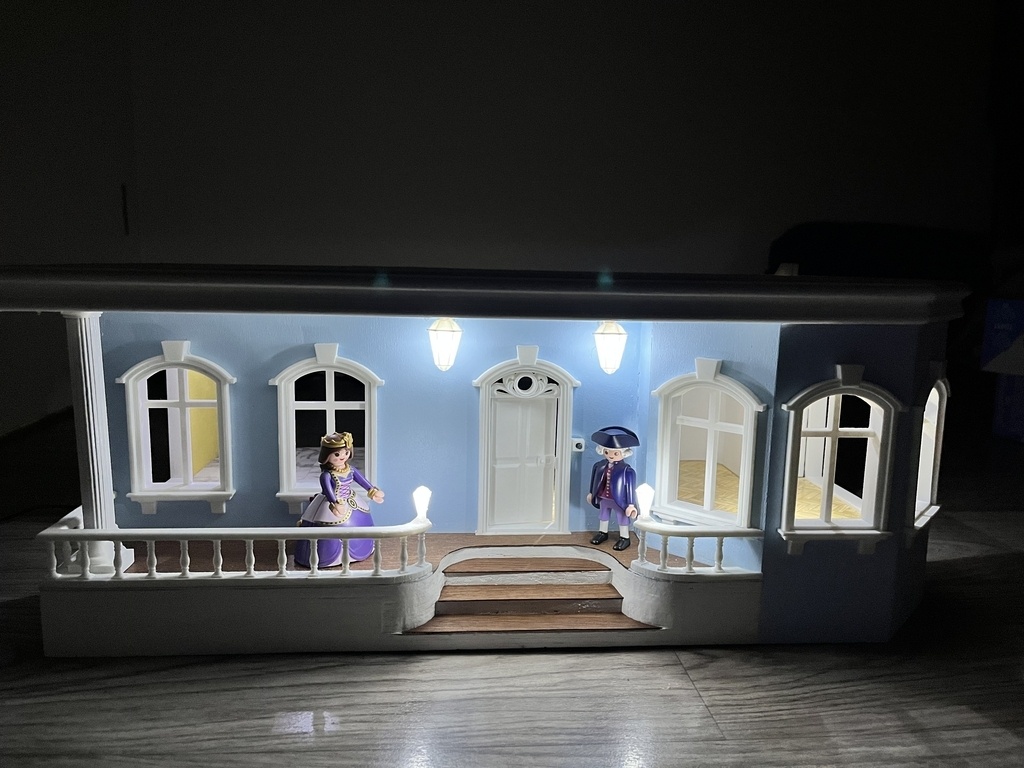

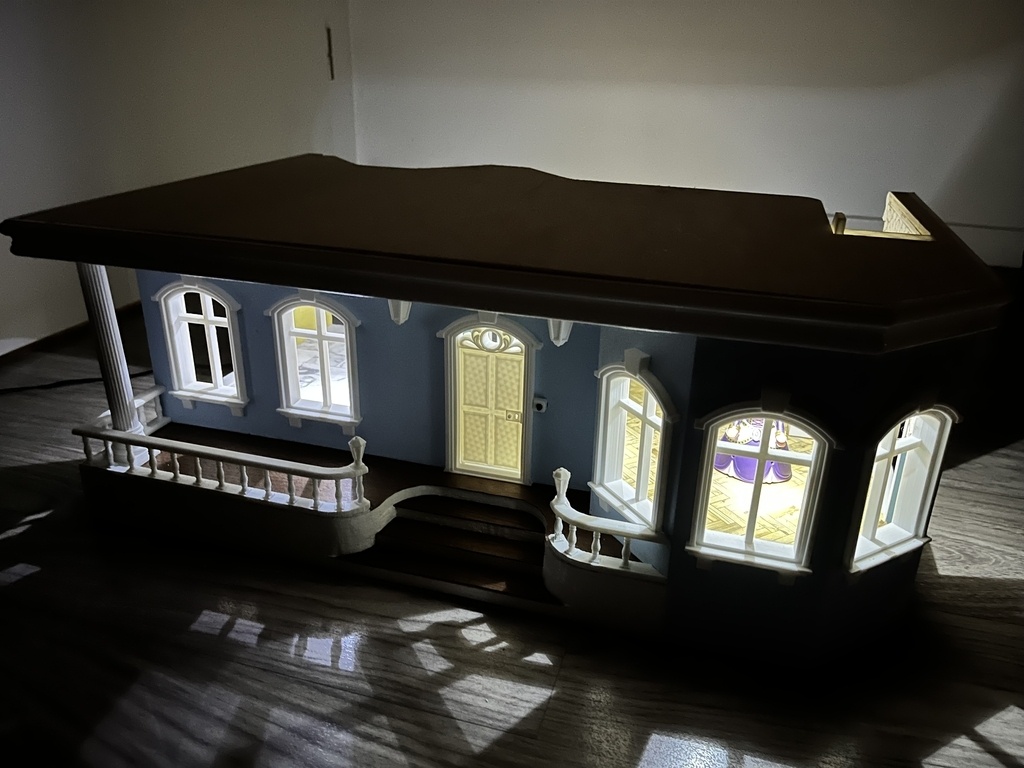

Pour finir, les tests des lumières, et du carillon (mélodie de Westminster), avant emballage !

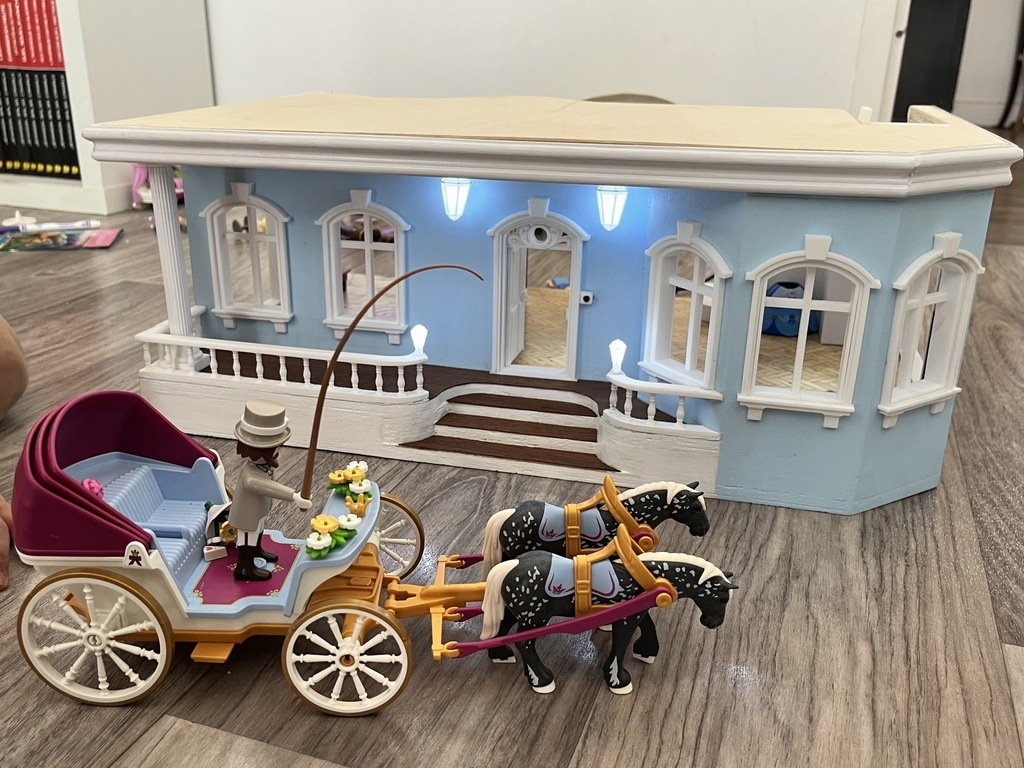

Pour conclure, de nombreuses heures de travail, un peu de stress sur la fin, mais beaucoup de plaisir, pour les enfants comme pour moi ! Et une bonne occasion de pousser plus loin l’utilisation de nouveaux outils, et de conjuguer au plaisir du travail du bois l’impression 3D ainsi que l’électronique (champ que je souhaitais explorer depuis quelque temps…) !
« Trop stylé papa ! ». Ouf !
Rendez-vous dans un prochain post, pour un étage, ou une annexe… mais il va falloir patienter jusqu’à un prochain anniversaire !
Licence
Discussions
Magnifique et très jolie
Merci !
Voilà une princesse bien chanceuse.
En avant les histoires.
BRavo.
Le boulot ! Superbe
Très joli résultat, un sacré boulot derrière.
Même le chant de cp brut semble reconstituer une cloison en coupe, sur les photos ou tu montres la platine de connexion!!
Bravo !
Il ne manquerait plus qu'un escalier quart tournant avec des marches balancées
Je n’y ai pas pensé !
En revanche, je songe déjà à la maquette de charpente pour le toit…
Je suis scotché, t'es vraiment aller loin! Bien joué.
impressionant; t'as pas oublié l'eau chaude et les égouts ?
Raffiné et très impressionnant !!
Super, tous plein de détails et le rendu est nickel. J'attends donc l'étage
D’autres le réclament déjà… pas sûr que j’attende le prochain anniversaire !
Bonjour Roland,
C'est une très jolie réalisation,félicitations.
Magnifique, ça va faire des heures de jeu créatif. Les planchers sont chouettes aussi.
), c'est quoi l’intérêt d"un arduino dans ces branchements électriques ? Là tu es fixé sur mon niveau en électronique
. Merci et au prochain anniversaire, si tu résistes aux demandes qui seront certainement faites...
Peux-tu éclairer ma lanterne (nécessite encore quelques soudures
Il n’y a pas grand intérêt à utiliser un arduino uniquement pour l’éclairage. J’envisageais de programmer une extinction automatique des lumières au bout d’un certain temps d’inaction, mais ca se fait tout aussi bien sans Arduino.
En revanche, il m’a été utile pour programmer la mélodie de la sonnette !
Dans tous les cas, ce projet était l’occasion/le prétexte pour découvrir la programmation Arduino !
