Bonjour,

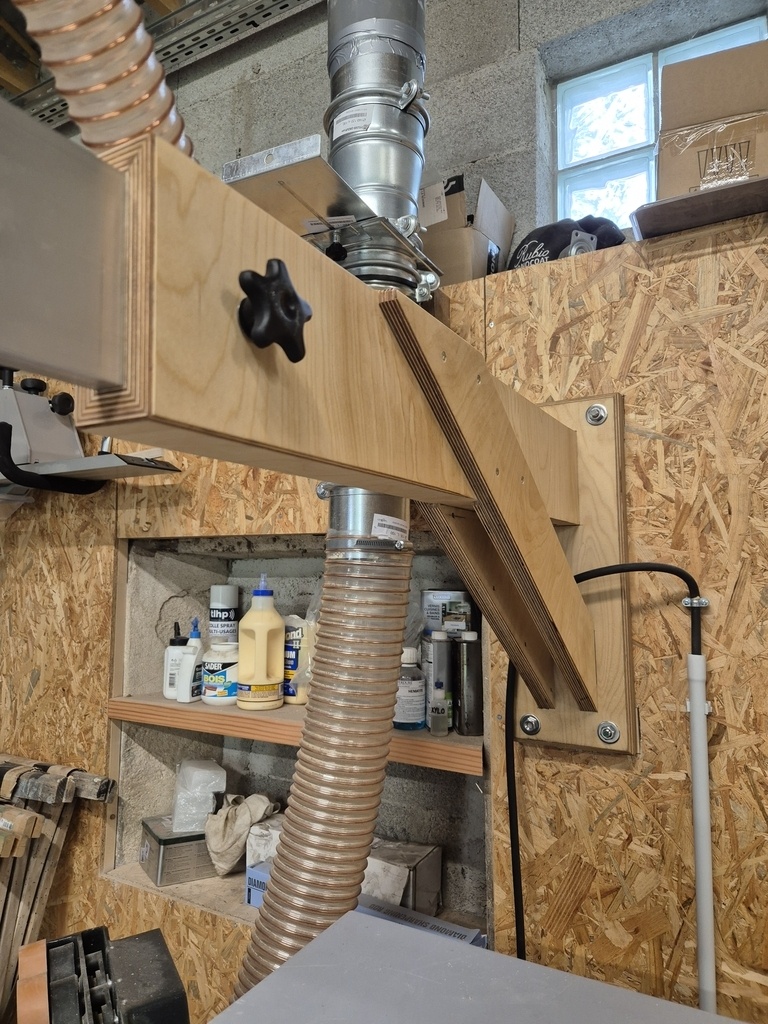

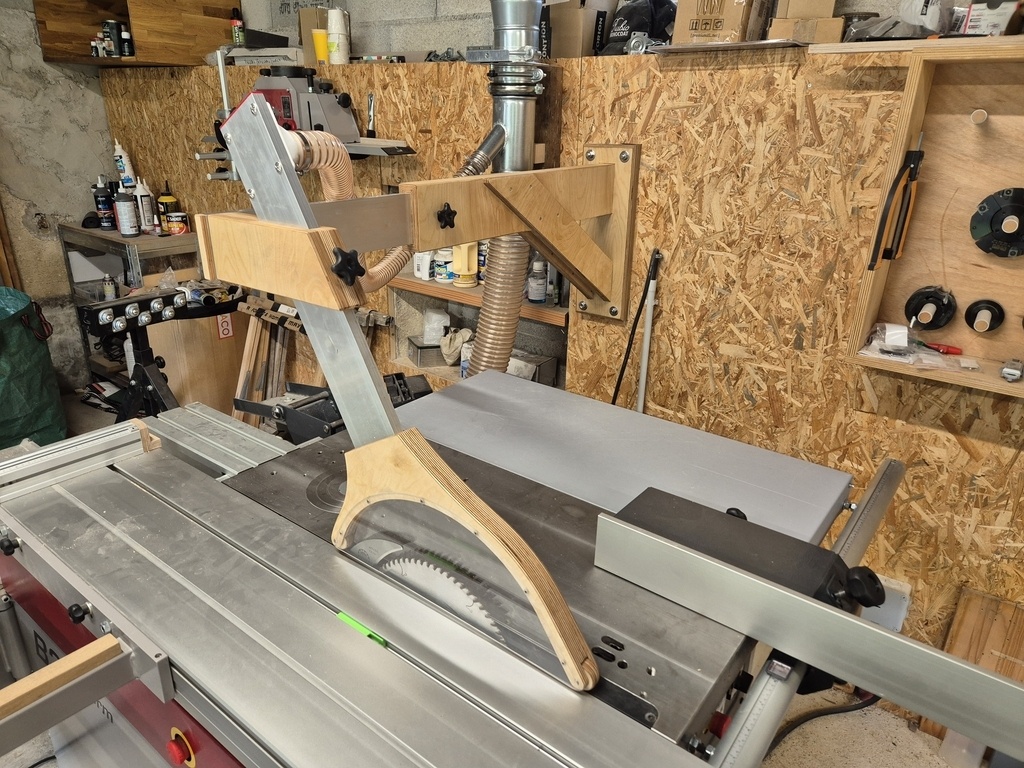

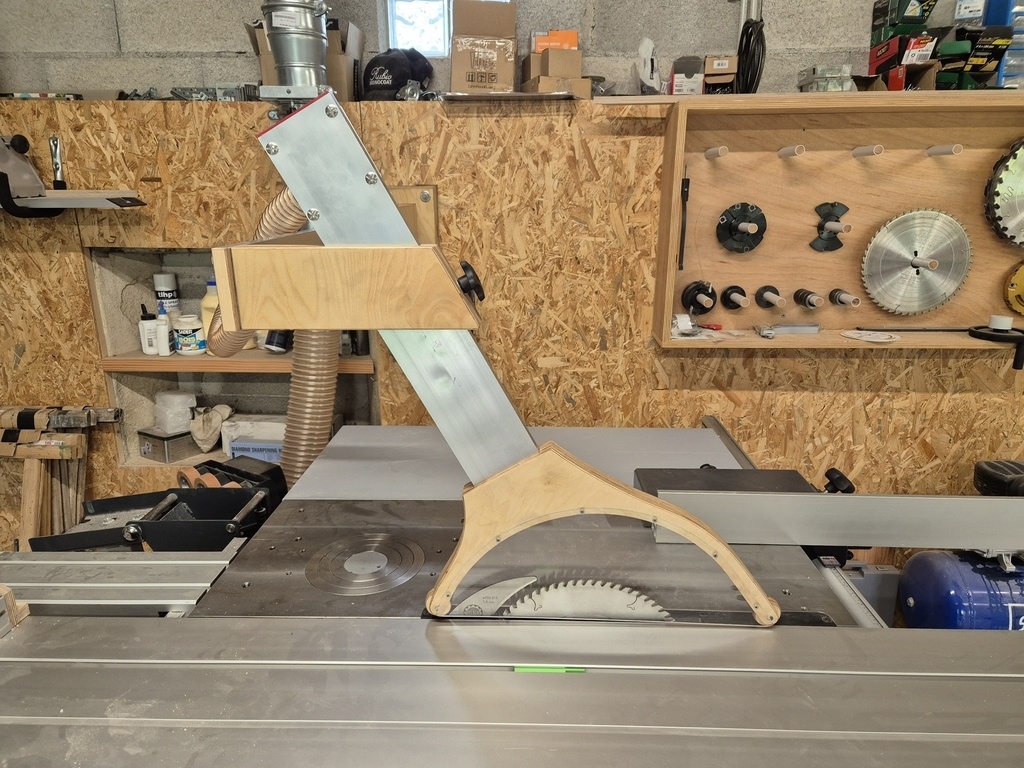

Voici mon système d'aspiration pour ma scie a format sur une potence murale avec un bras réglable.
(J'en pouvais plus de la cape d'aspiration fixer sur le couteau diviseur)

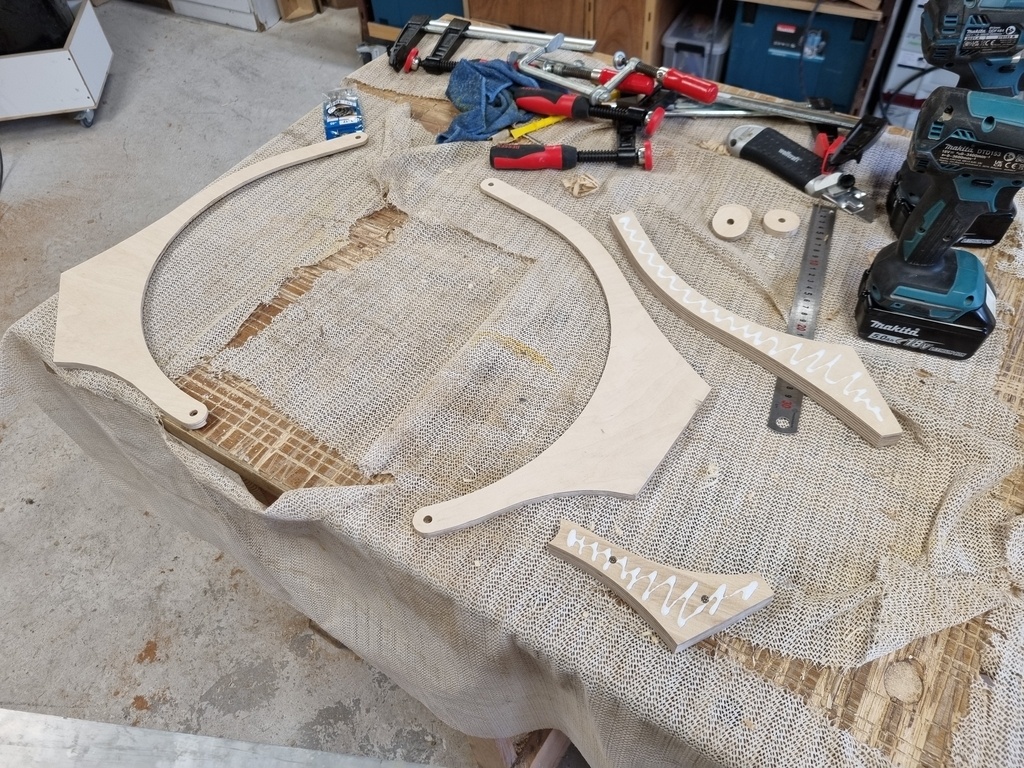

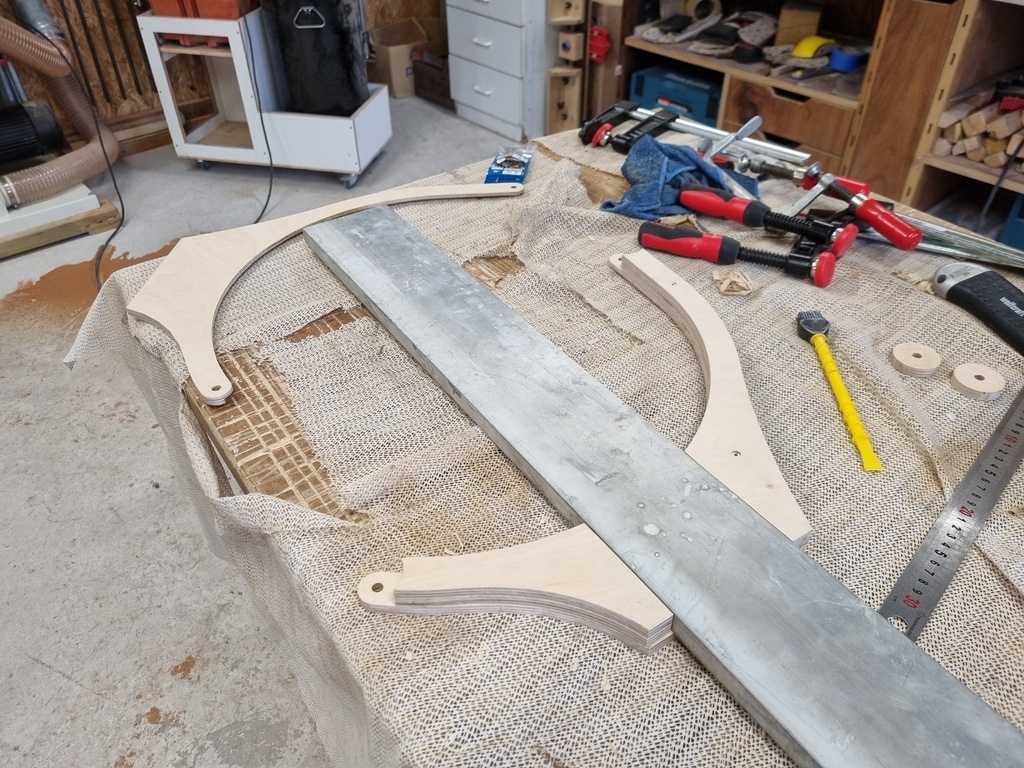

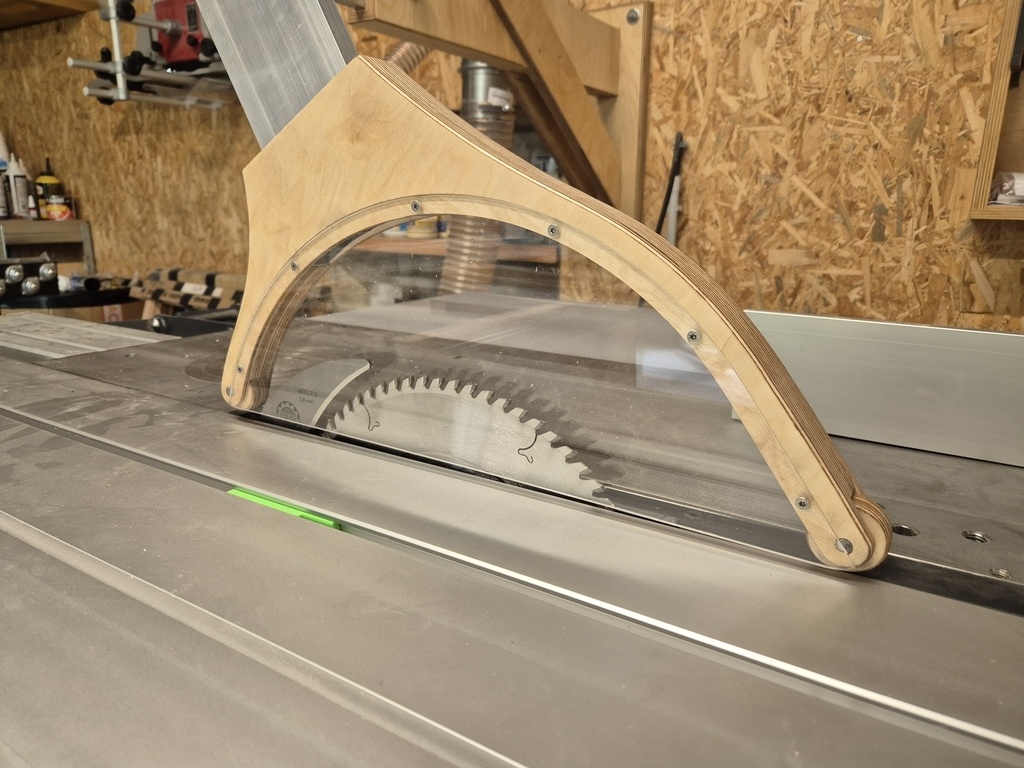

J'ai utilisé 3 épaisseurs de contreplaqué de bouleau (9,15 et 18mm), une règle de maçon pour le l'aspiration et le bras réglable et du plexiglas de 4 mm.

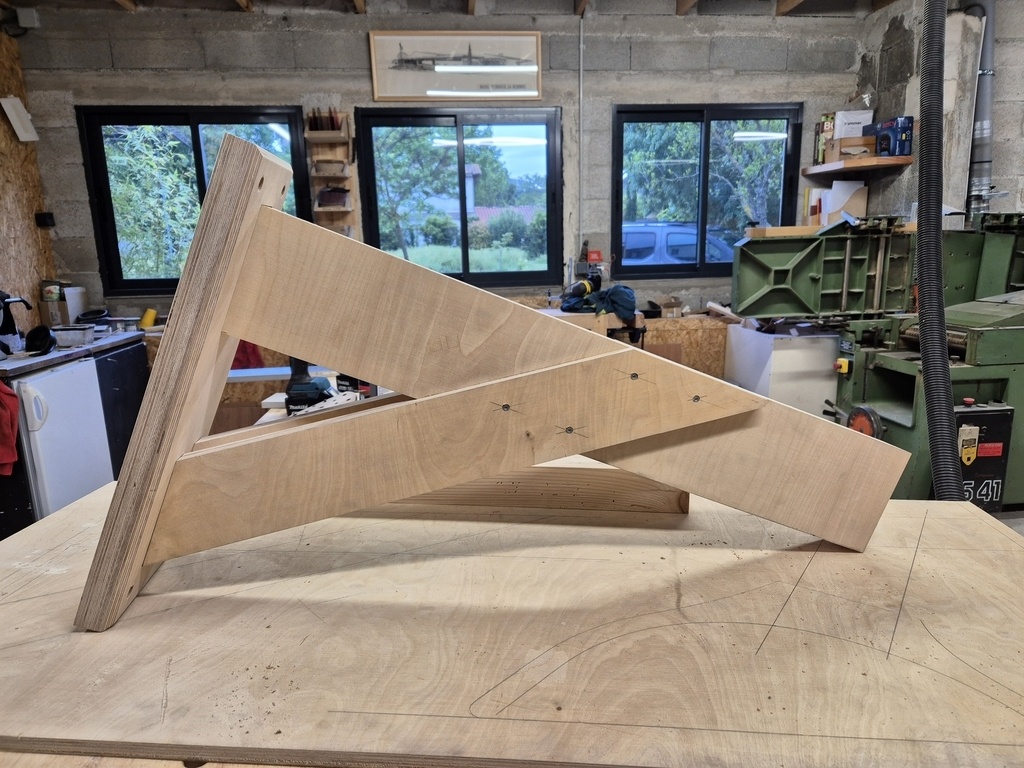

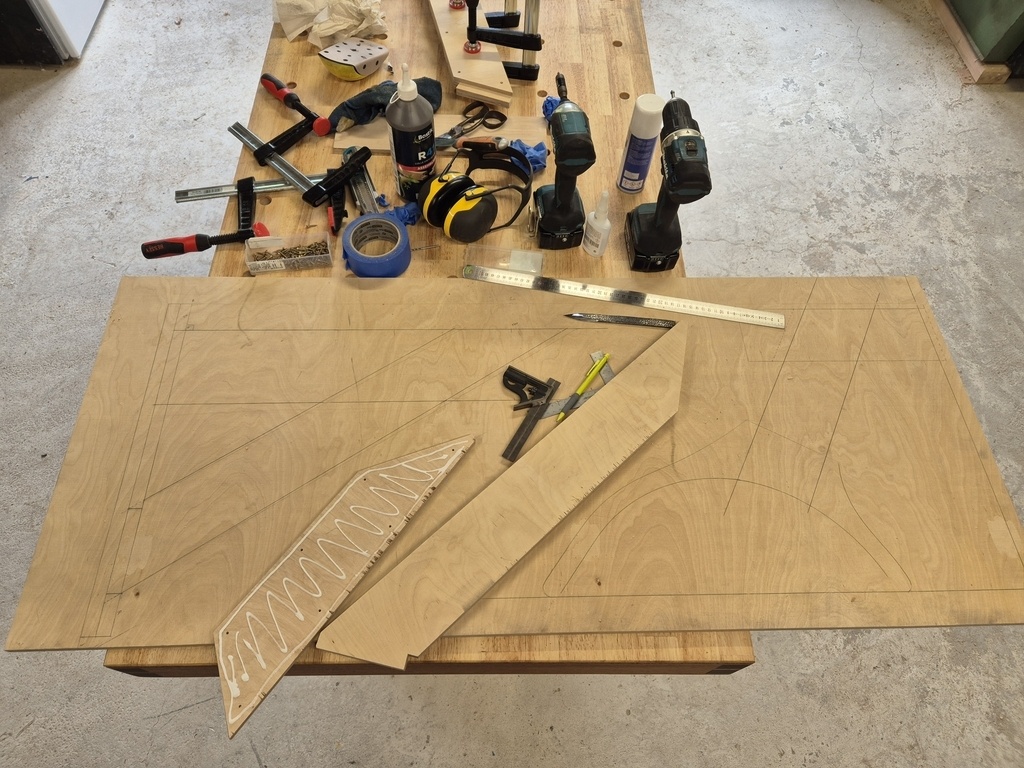

Vu que c'est pas des angles conventionnels j'ai fais une épure pour les pièces de la potence.

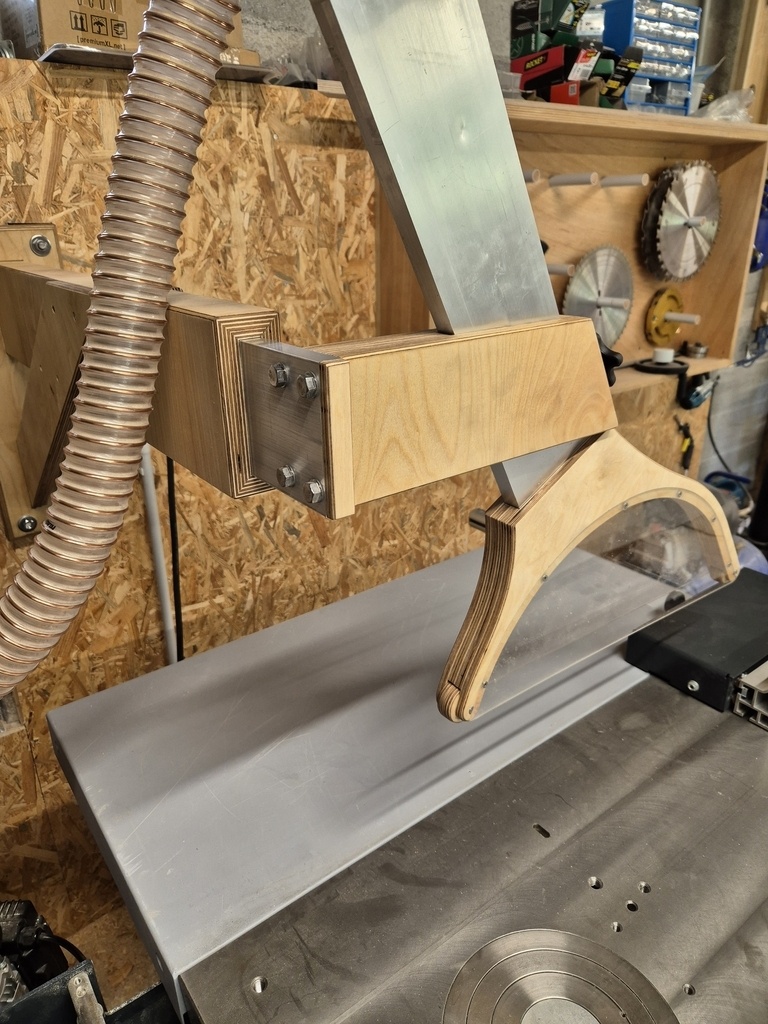

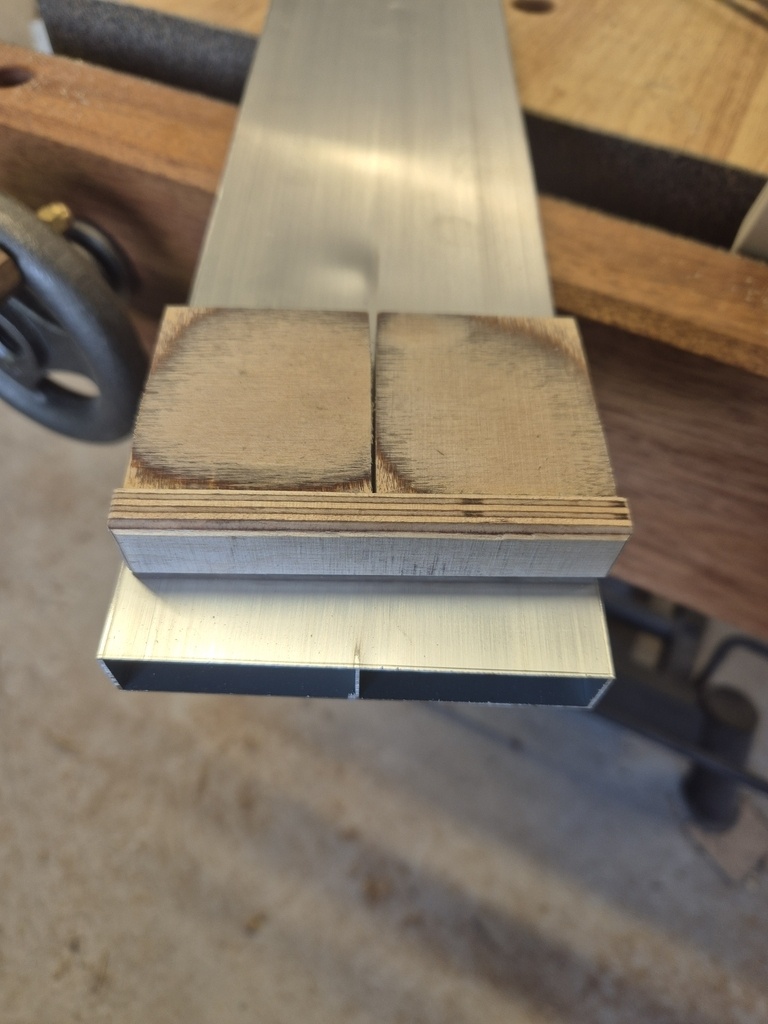

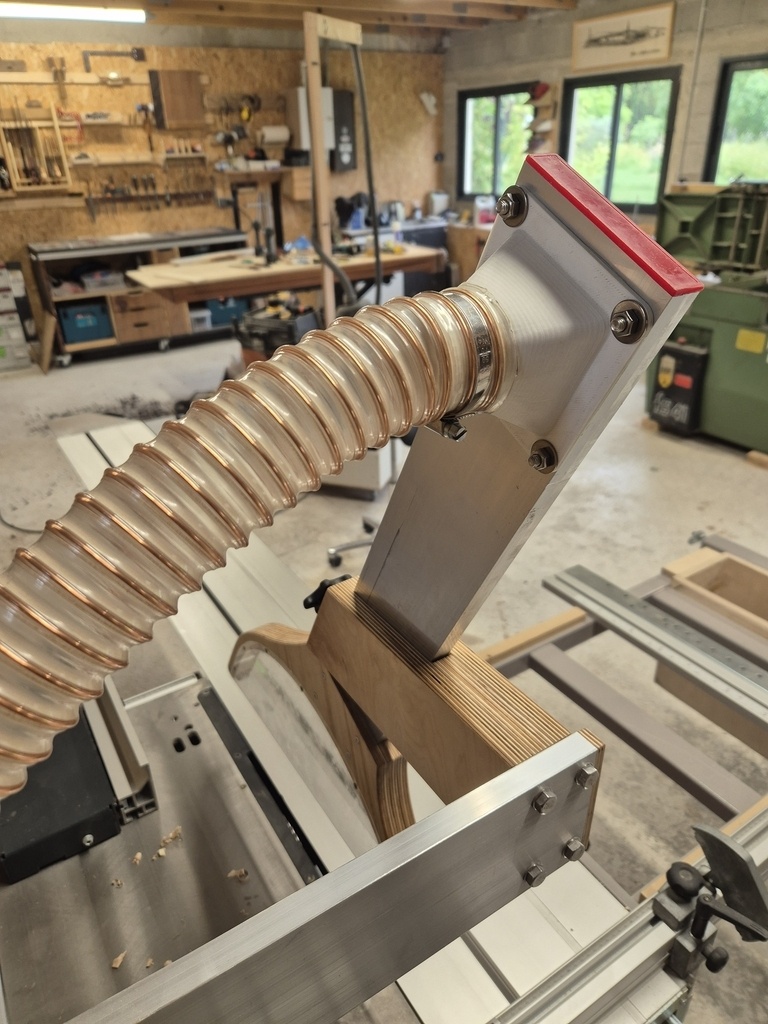

Pour bien fixer la pièce de raccord entre les 2 règles alu, j'ai mis des "remplisseurs" en bout du bras et 4 tire-fonds de 8mm traversants.
Le raccord d'aspiration entre la règle et le flexible a été fait à l'imprimante 3D.
Publications associées
Licence
Voir aussi
Discussions
Pas bête, d'aspirer dans une règle alu !
L'idée n'est pas de moi
Ça fonctionne bien!
Merci pour le partage. J'ai l'impression de voir mon atelier, mêmes machines et équipements! Je garde cette réalisation pour un week-end pluvieux... Ps:
où as-tu commandé ce couteau diviseur du coup? Ce n'est pas l'original.OK sur Felder bien sûr!J'ai commandé sur le shop en ligne de felder. Ils ne l'indique pas pour les machines hammer sur le site. Mais il a les mêmes côtes que celui d'origine, juste plus court mais ça n'empêche pas de le monter correctement sur notre machine...
C'est joli en plus!
Tu es satisfait de la qualité d'aspiration?
Merci! Niveau aspiration c'est correcte mais pas révolutionnaire. Toujours mieux que la cape d'origine mais aujourd'hui j'ai déligné du frêne en 65mm sur 3m et ca n'aspirait pas tout...
Par contre c'est vraiment beaucoup plus pratique, surtout pour évacuer les pièces ou les chutes après coupe etc...
j'ai qd meme l'impression que supprimer l'angle à 90 entre le tuyau et la regle...et la regle améliorerait l'aspiration ; faudrait s'arranger pour que le tuyau s'accroche +/- verticalement dès la sortie du capot de cape ; sans doute une piece d'interface à concevoir et imprimer ; le bras support longerait le tuyau (sans doute un ancrage sur la cape et le tuyau clipsable sur ce support remontant)
+1
