Bonjour à tous, aujourd'hui, je souhaite partager avec vous ma défonceuse sous table numérique. En tant qu'électrotechnicien et autodidacte passionné, il y a quelques mois, j'ai ressenti le besoin de sortir de ma zone de confort et ai décidé de concevoir une version de défonceuse inédite jusqu'alors.

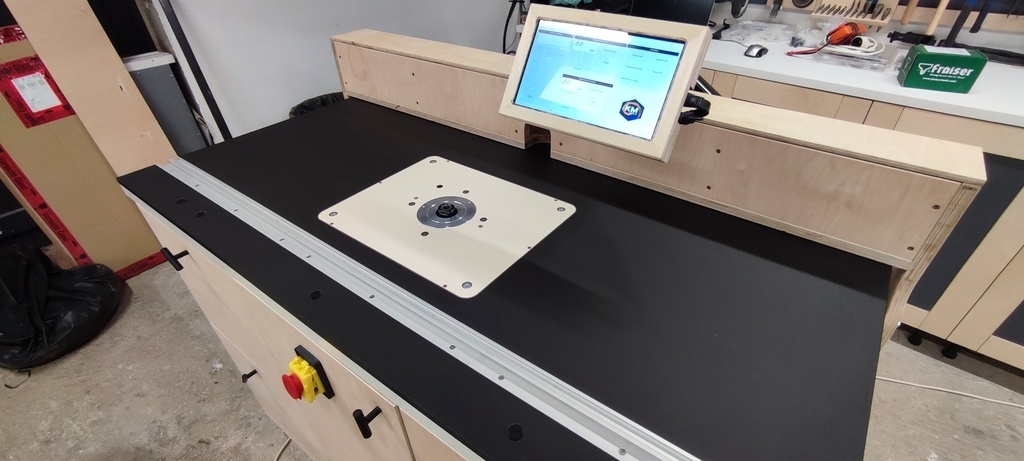

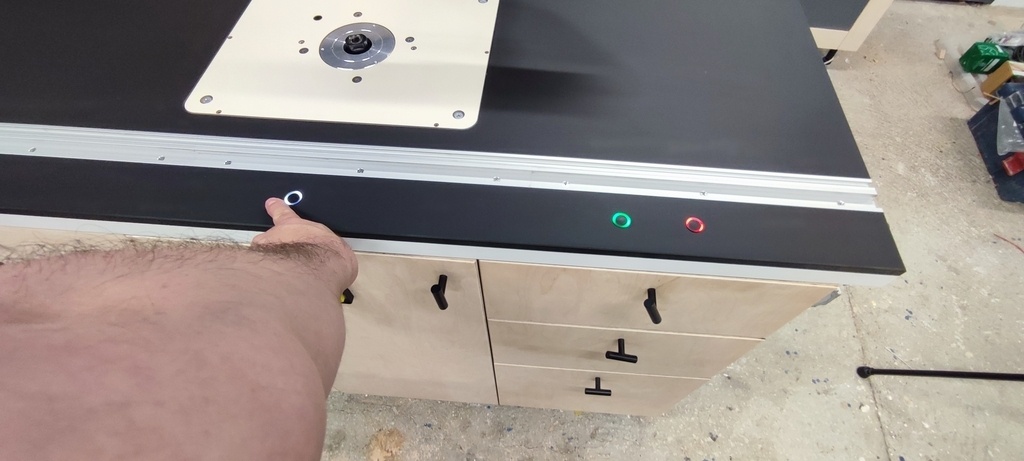

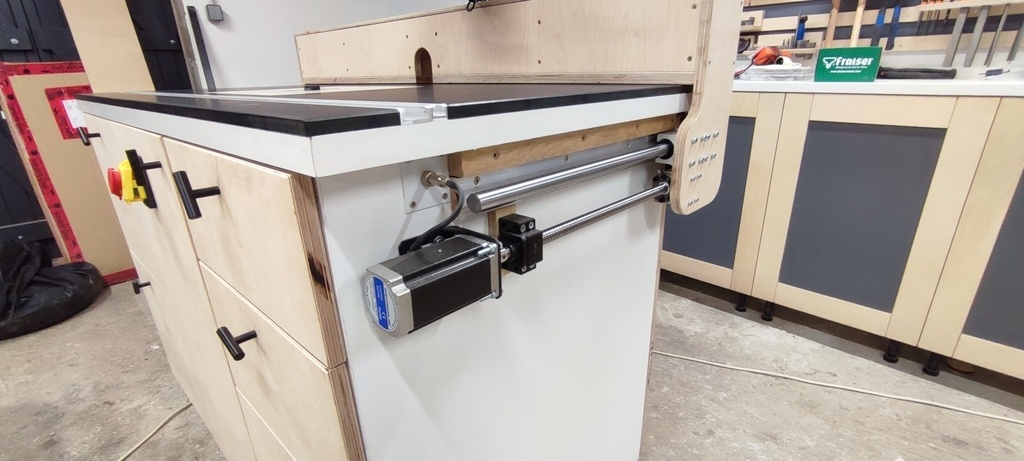

Pour ce projet, j'ai choisi le modèle TRA001 de chez Triton en raison de sa puissance remarquable. Le meuble est muni d'un grand plateau noir et équipé de boutons tactiles que j'ai fabriqués en résine. Ce système permet un réglage minutieux de la machine par incrémentations de 0,1 mm. Afin de motoriser le bras et la défonceuse, j'ai sélectionné de puissants moteurs Nema 23, associés à des vis à billes, le tout géré avec un Arduino MEGA.

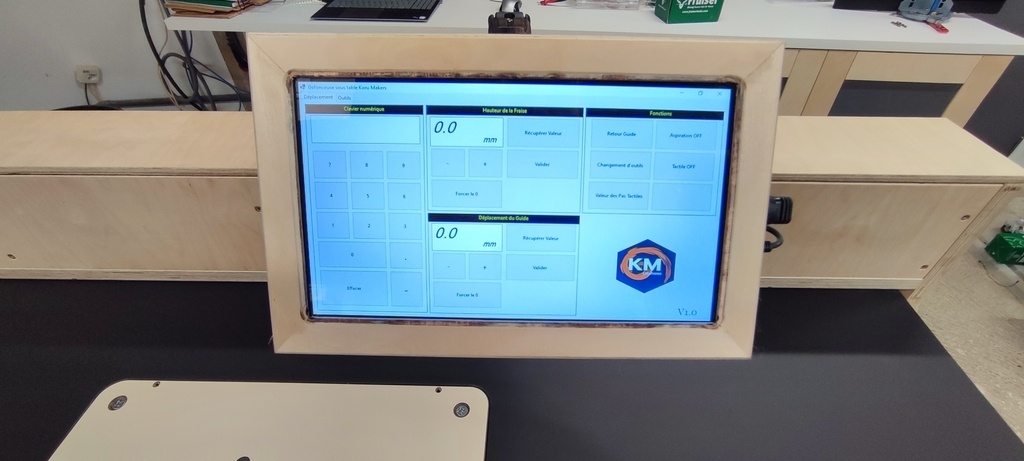

J'ai également développé un logiciel spécifique pour la gestion de cette machine. Lors de la sélection de l'outil dans une base de données, la machine s'ajuste automatiquement au zéro de l'outil.
Prochainement, je compte reprendre ce projet pour finaliser cette machine impressionnante. Elle sera équipée de joues d'aspiration motorisées adaptées au diamètre des fraises et bénéficiera d'une aspiration dynamique en fonction de l'utilisation.
Vous pouvez retrouver l'évolution de ce projet ainsi que toutes ses vidéos sur ma chaîne YouTube Korumakers.
Part 2:
Part 3:
Part 4:
Part 5:
Merci à vous et à très bientôt.
Discussions
Si tu fixes la pièce à usiner au guide mobile motorisé, et si tu rajoutes une autre motorisation perpendiculaire pour pousser/tirer la pièce à usiner , tu obtiens une "cnc inversée", où la pièce est mobile et la cnc fixe...
Pourquoi pas mais gérer tous ces axes avec une carte arduino ça promet d'être sport en programmation.
A ce niveau là autant partir sur un contrôleur adapté et un logiciel de gestion type mach3. Ce sera plus rapide, plus simple et plus facile à piloter.
Toutes mes excuses, après visionnage des vidéos, pas de soucis coté programmation...
Flaab pas de problème![:stuck_out_tongue_winking_eye: 😜](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f61c.png)
Effectivement, cela fait partie des évolutions de cette machine : la possibilité de créer des gabarits motorisés, par exemple pour réaliser des queues d'aronde. Dans l'une de mes vidéos, j'évoque brièvement cette possibilité, et j'ai donc ajouté un port USB pour laisser libre cours à notre imagination.
Chouette tout ça !
hmmm petite question (on a échangé sur le Guide parallèle numérique scie a format). Pourquoi avoir 5 stepper driver ?
De même pour ton logiciel (qui semble tourner sous win), il vient d'un projet open source ou tu l'as programmé de 0 ?
Bonjour Bingo,

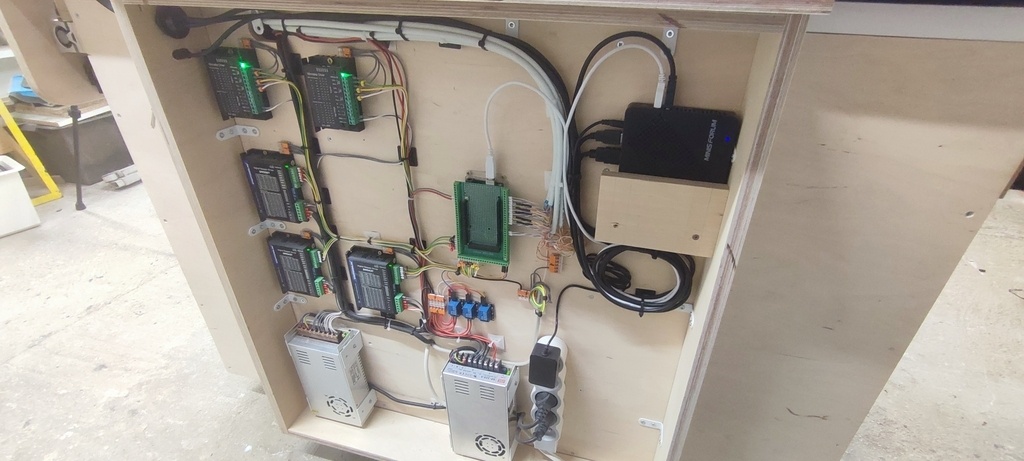

Il y a deux drivers pour le guide, un driver pour la défonceuse, et deux drivers pour les joues d'aspiration. Effectivement, il y a un mini PC à l'arrière. Le logiciel, tout comme tout ce qu'il y a sur cette machine, est réalisé de manière amateur par mes propres connaissances. Je t'invite à visionner toutes ces vidéos sur la réalisation de cette machine, où tu trouveras des informations intéressantes. Au plaisir.
et dire que je continue de fixer mon guide au serre joint, si j'avais su... lol très beau dévellopement de recherche, bonne continuation et merci pour ce partage
Pour les serre-joints, les choses les plus simples sont toujours les meilleures, merci à toi pour ton retour.![:blush: 😊](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f60a.png)
C'est super intéressant de voir ce projet alliant le travail du bois et de l'électronique, en plus les vidéos son très bien réaliser, hâte de voir les améliorations futures.
Merci pour le retour
, j'ai pris beaucoup de retard mais ça va arriver ![:wink: 😉](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f609.png)
Là ça vole haut, très haut même.
Il a encore de la matière grise en France
Merci![:blush: 😊](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f60a.png)
Hola, extraordinario trabajo, hay alguna forma de obtener el software, solo para mover la guía y aplicarlo a una sierra circular.
Gracias.
Roque7.
Bonjour, travail extraordinaire, y a-t-il un moyen d'obtenir le logiciel, il suffit de déplacer le guide et de l'appliquer sur une scie circulaire.
Merci.
Roque7.
Hola,
El código actual no está disponible para descargar. Sin embargo, planeo hacer una serie de videos explicativos sobre el código, para que todos puedan desarrollar este tipo de software para la gestión de nuestras máquinas. Solo necesitas ser un poco paciente, ya que me he retrasado bastante.
Gracias a ti.
Bonjour,
Le code actuel n'est pas accessible en téléchargement. Cependant, je vais réaliser une série de vidéos explicatives sur le code, afin de permettre à chacun de pouvoir développer ce type de logiciel pour la gestion de nos machines. Il suffit simplement d'être un peu patient, car j'ai pris beaucoup de retard.
Merci à vous.
Muchas gracias, seguiré muy atento el desarrollo del proyecto.
Saludos
Roque7
Merci beaucoup, je suivrai de très près l'évolution du projet.
Salutations
Roque7
Roque7![:thumbsup: 👍](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f44d.png)
Tout simplement du bon travail. Le résultat est nickel. Ça fait un superbe outils qui fait très pro.![:thumbsup: 👍](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f44d.png)
Merci![:relaxed: ☺](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/263a.png)
Superbe outil!! je m'en inspire pour faire la mienne.
Merci pour ton partage.
Merci pour ton retour
, bonne réalisation ![:wink: 😉](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f609.png)
