Escalier à l’anglaise

Merci

Merci, c’est sympa

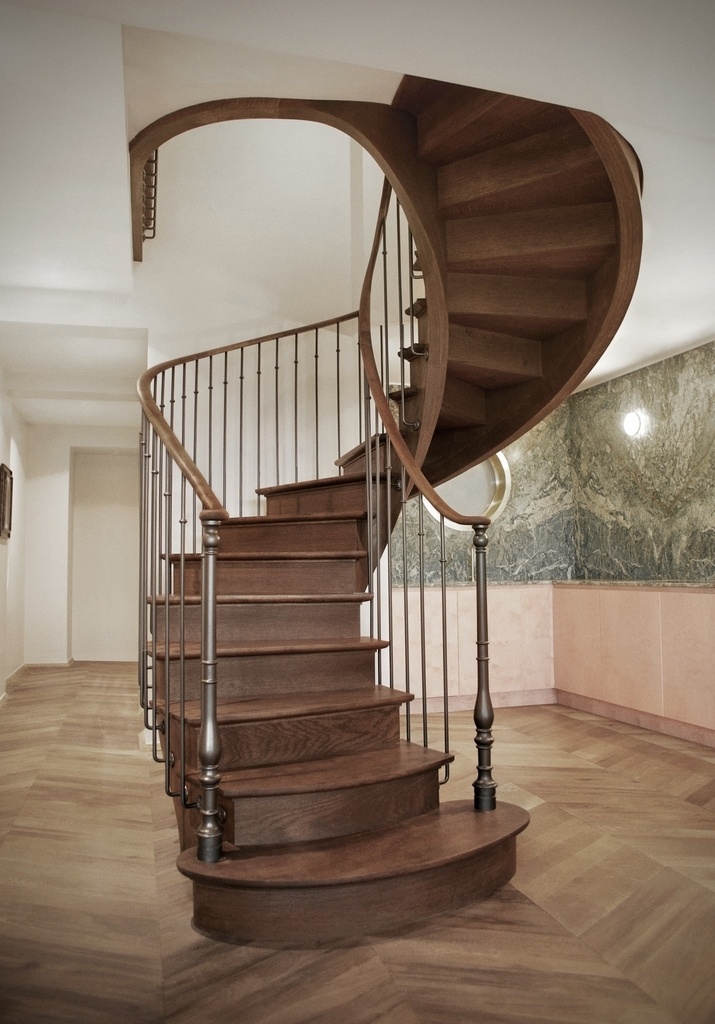

A mon avis c est la photo qui trompe. Je suis certain qu elle suit le cintre en plan!

Oui, ça m'étonne aussi...

A ce niveau les détails ça compte

Pourtant le cintre est petit mais c est vrai que ça paraît rectiligne... Je lui fait confiance et c est impossible avec le raccord des balustres

Peut être qu il y a sur 3 marches un départ droit, va t on savoir !!!

Rien n'est droit sur cet escalier, je peux vous le certifié j'ai eu le plaisir de participer à sa taille.

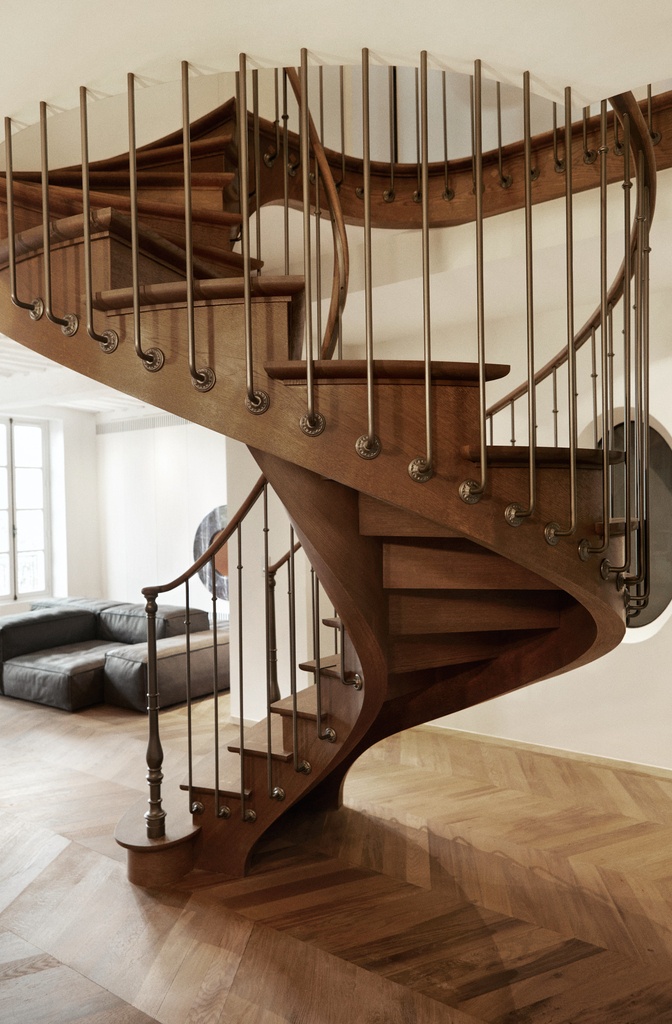

C'est la photo qui trompe, c'est un escalier dit "noeud de cravate" la courbe s'inverse en partie basse sur la vue en plan.

JulesL Merci !

C’est qui Étienne ?

AlexandreJamet Un "ancien", qui a fait plein de mains courantes débillardées.

AlexandreJamet notre grand Maître etiennedesthuilliers

quel logiciel pour l'étude ????

Hervé-71 j’avoue avoir un peu de mal avec le titre de «  Maître »…
Pour la conception tout s’est fait sur Rhino

AlexandreJamet merci,

ok Rhino, pour les Pro vu le prix. dommage, la version d'essai gratuite ne tourne pas sous Linux-Ubuntu

AlexandreJamet 100% d'accord !

Merci beaucoup !
Le serrurier en charge de la bandelette métallique avait également réalisé des platines d’encrage en pied et tête de l’escalier.

AlexandreJamet Une âme métallique dans le pied des limons soudée à une platine au sol recouverte par le parquet, même méthode en tête. C'est ça ?

Nous avions la chance d’avoir un IPN sur le linçoir, les platines hautes ressemblent à de généreuses équerres qui sont dissimulés par l’avant dernière marche qui file jusqu’au staff.

AlexandreJamet merci

Tu n auras pas de réponse, ça ne se dit pas!

Un ordre de grandeur...

Nicoladen pas en dessous de 25 000, à mon humble avis

Wannig bonjour pour publier ce genre de travail il me faut l' autorisation du client et de l architecte ou du décorateur et je comprend la réserve mais d' annoncer le temps de travail n' est pas interdit cela peu aider un collègue soit a se poser la question suis je dans les temps ou a faire un devis sans être 50 pourcent moins cher qu'un collègue , il m'arrive souvent pour des travaux sortant de l' ordinaire de faire un devis estimatif a un collègue pour éviter qu'il ne mange la grenouille mais il peu se vendre au prix qu'il choisi si il a le travail ,en échange je lui demande après réalisation si il a tenu ses prévisions de temps j appelle cela une entraide intelligente
l' ancien

etiennedesthuilliers On devrait pratiquer plus souvent de genre d'entraide. Et effectivement, communiquer uniquement sur les temps laisse la liberté à chacun de chiffrer comme il le souhaite.

Wannig Je ne comprends pas trop pourquoi les artisans ne donnent pas le prix de leur ouvrage. Pourquoi c'est si secret.
Dans mon secteur, les prix sont publics, même pour de très gros trucs. Et cela ne dérange personne, ni les artisans, ni les clients.

Quand il faut débourser 40 000 pour un escalier. Certains clients ne veulent pas montrer qu ils ont les moyens.... C est assez ridicule mais c est comme ça.
Par contre le temps de fabrication, c est intéressant de le mentionner !

Merci beaucoup mon Pays, au plaisir de se voir très prochainement.

mofran
Le Client exprime un besoin!
LArtisan de par sa CULTURE ET SON SAVOIR FAIRE est force de proposition.
C'est aussi simple MAIS à la fois aussi sophistiqué que ça.
Simple parce que le but n'est que de créer une circulation verticale destinee à franchir un étage !
Sophistiqué parce que dans ce cas (comme dans bien d'autres ) interviennent plusieurs facteurs dont les principaux relèvent de critères qui n'ont que peu de rapports entre eux, mais quoi qu'il en soit sont liés.
La qualité le style, le pratique le coût le matériau....
Même si comme tu l'indiques, le client est intelligent. Il n'est pas forcément connaisseur des tenants et aboutissants du métier de Charpentier.
C'est donc à l'homme de l'art que revient l'intelligence de comprendre, et de traduire le besoin du client.

c'est bien ca, merci, finalement comme c'est assez rare, dans un tel niveau de maitrise aujourd'hui, je trouvais intéressant d'aborder ici ce côté la des choses, même si ca peut paraitre encore plus intrusif comme question que le money.

c'est pour mystifier les trop curieux ;)

Je suis vraiment désolé, Il est toujours en construction

Lorem ipsum...

Nicoel merci, je viens d’apprendre un mot et une technique:

Le "lorem ipsum" (également appelé faux-texte, lipsum, ou bolo bolo1) est, en imprimerie, une suite de mots sans signification utilisée à titre provisoire pour calibrer une mise en page, le texte définitif venant remplacer le faux-texte dès qu'il est prêt ou que la mise en page est achevée.

Généralement, on utilise un texte en faux latin (le texte ne veut rien dire, il a été modifié), le Lorem ipsum ou Lipsum. L'avantage du latin est que l'opérateur sait au premier coup d'œil que la page contenant ces lignes n'est pas valide et que l'attention du lecteur n'est pas dérangée par le contenu, lui permettant de demeurer concentré sur le seul aspect graphique.

Hervé-71 d’où l’intérêt de ne pas apprendre le latin, sans quoi on se retrouve perturbé à vouloir déchiffrer le truc !

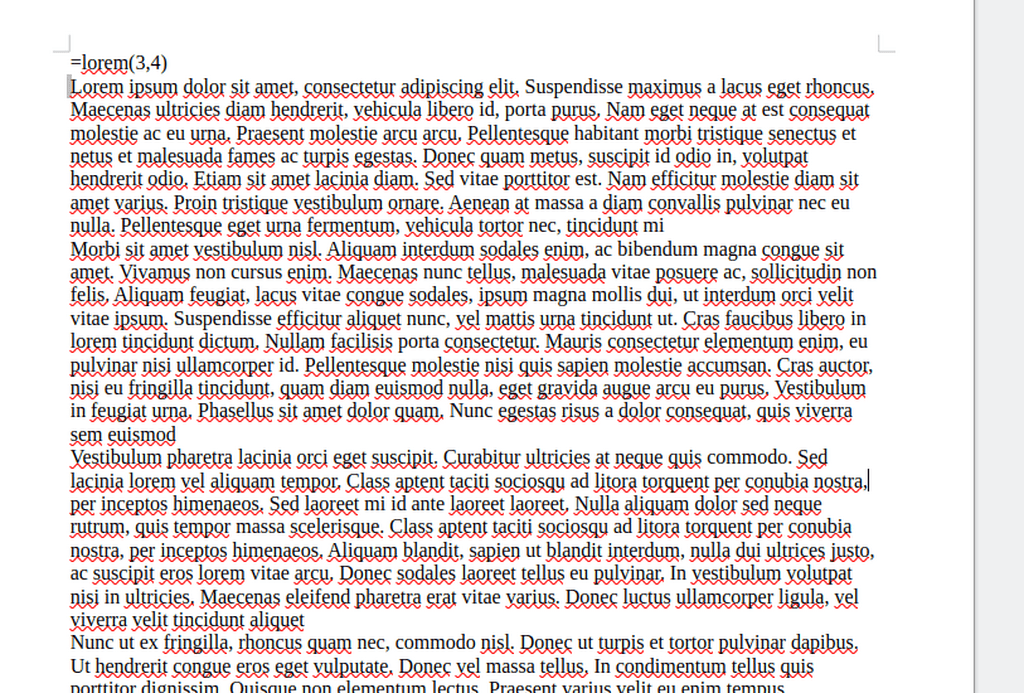

Hervé-71 si tu as le logiciel microsoft word, il existe une formule pour faire du texte automatiquement , dans le document , tu ecris "=lorem(3,4)" (sans les guillemets et tu appuies sur entrée.
Le document se remplit avec 3 paragraphes de 4 lignes chacun ....

Salut, Edouard33
désolé, mais je suis allergique à Windaube et MicroCrotte

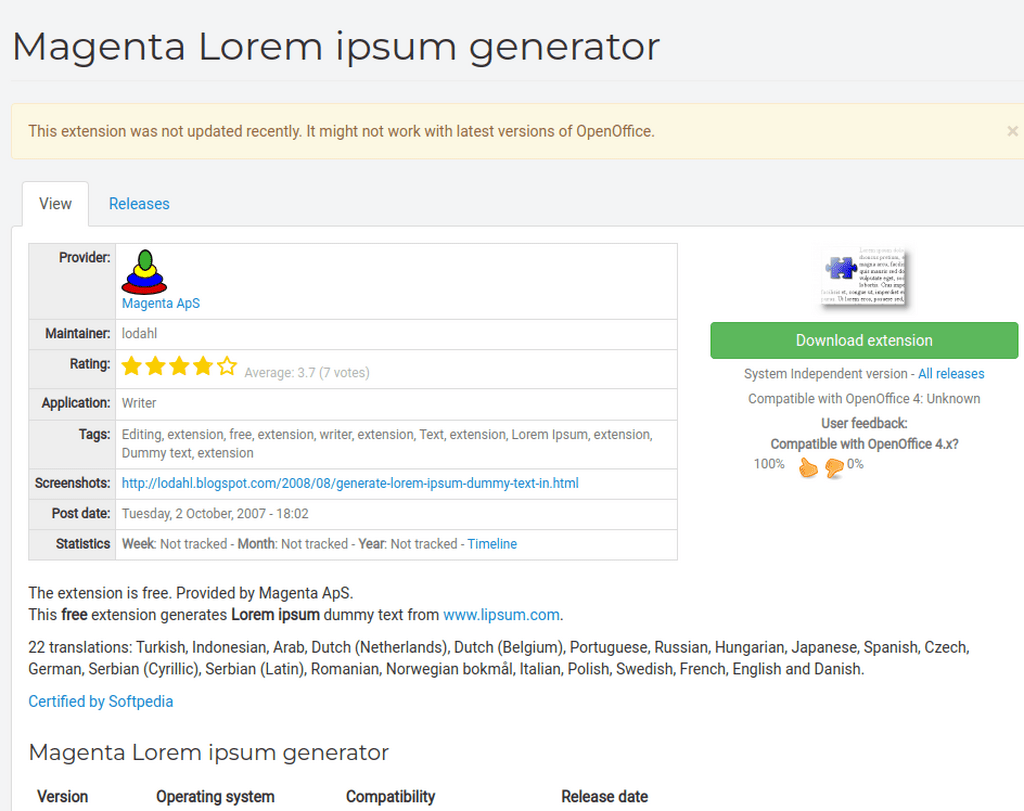

mais j'ai trouvé pour OpenOffice Linux-Ubuntu et ça marche bien. Merci
Bon WE
Hervé

ps: on ne s'en sert pas tous les jours en tournage

Hervé-71 you welcome (ça, c'est du Grec )

Edouard33 Je viens de découvrir une fonction de word que je ne connaissais pas mais qui, sans nul doute, ne me servira pas.

T es pas avec tes jeunes a Pleyben toi!!?

De l’epoxy

Oui, il faut qu'elle soit très bien affûtée !

Effectivement, surtout avec une crémaillère collée à l’époxy , les chaînes ont régulièrement soufferts.

Merci beaucoup Boris

AlexandreJamet ça me fait plaisir que tu viennes montrer ton travail sur L’Air du Bois.

Franchement, de nombreuses étapes ont été compliquées à résoudre….
Je ne me risquerais pas à parler de maîtrise

Le même

Merci beaucoup

Nous utilisons parfois une toupie Resch, nous prenons de l’acier d’outillage rectifié de 3mm.
Tu peux en trouver chez Otelo

AlexandreJamet
j admire les gens qui travaillent avec une toupie resh , je trouve que c est une machine difficile d'emploi et qui donne des résultats médiocres ou je doit être spécialement maladroit
le toupilleur de service

Je connais votre point de vue sur l’utilisation de cette machine.
Il est d’ailleurs vrai que le toupillage au champignon ou à la toupie de chaisier permet de meilleurs résultats sur des éléments de dimension raisonnable.

En dehors des mains courantes, Qu’en est il des pièces à géométrie non développable que l’on souhaiterait profiler une fois assemblée en longueur?

Au plaisir de découvrir un de vos merveilleux escalier sur l’air du bois.

C est vraiment que les photos de Mr desthuilliers manquent. Elles sont même inexistantes. Dommage !

Ah mince alors !!
Ça c’est vraiment bête !!!

AlexandreJamet "ça c'est vraiment bête"... C'est quoi le sous entendu derrière cette phrase ? Ce serait bien que tu explicites, car j'ai peur de mal comprendre...

M. etiennedesthuilliers est d'un temps où on faisait des livres, pas des photos sur le net. J'ai quelques bouquins de lui, avec plein de photos de ses rampes et autres réalisations.

AlexandreJamet rampe-bois.com...ions/livre.html
Il y a des extraits de son livre

Je possède son ouvrage qui traite, il me semble, uniquement des mains courantes sur bandelette métallique.
Il s’y trouve d’ailleurs de jolis tours de main concernant le toupillage.

AlexandreJamet il y a tout de même des escaliers et dans sa dernière édition un peu de ce pas à pas

Dans la version que je possède, la seule réalisation d’escalier détaillée est celle d’Emmanuel Couret.

Au passage merci pour ce pas à pas d’une grande valeur pédagogique ainsi que pour l’ensemble de ton travail et de tes interventions sur ce site.
Elles sont très précieuses sans jamais être teinté de la moindre forme d’orgueil.

AlexandreJamet merci

bonjour
je vois que tous le monde est fasciné par cette réalisation et je comprend pourquoi mais si le client avait demandé que l escalier tienne sans suspension par les balustres comment auriez vous fait
la le projet aurait peut être plus intéressant
bien amicalement le menuisier de service
l ancien

etiennedesthuilliers
Cependant l’escalier ne tient absolument pas avec les balustres, ces dernières sont simplement présentes pour des raisons de sécurité et de continuité visuelle.
D’un point de vue structurel, les fixations se limitent en pied et en tête de l’ouvrage.

pour la lecture du latin je ne partage pas l avis de ceux qui pensent que cela n est pas utile comment fait on pour lire et comprendre des ouvrages sur la construction et les métiers si on ne peut revenir aux sources en tous cas cela est bien utile
l historien de service

AlexandreJamet bonjour il y a donc un secret pour la tenu de l escalier qui doit tenir avec au moins 200 kg par marche et plusieurs peuvent emprunter l'escalier en même temps sans dispositif supplémentaire je ne sais pas faire
un menuisier qui est soucieux d apprendre

AlexandreJamet

Même questionnement qu'etiennedesthuilliers .

Si l'ensemble n'est pas soutenu par les balustrades, et s'il est fixé seulement en bas et en haut, et si ce n'est que du bois, même bien assemblé, comment la structure totalement en porte à faux tient-elle le coup ? Structure métallique interne ? Fibres de carbone magiques ?

Il faudrait nous en dire plus. On est très curieux de ce genre de choses.

etiennedesthuilliers le lamellé collé contenu de son épaisseur, du nombre de plis et de la nature de la résine suffit avec les platines de pied et tête à assurer le porte à faux.

AlexandreJamet Ben justement, c'est peut-être les photos qui donnnent cette impression, mais les sections ne semblent pas si énormes que ça, et à mon sens, cela doit être pas mal flexible et souple. Bien sur, en stand alone, sans personne dessus, cela doit tenir, mais il ne faudrait que 10 personnes se mettent à descendre l'escalier en même temps.

Ce n'est pas une critique, mais une interrogation, de la part de quelqu'un qui n'a pas vu comment ç'est fait.

Donc, on aimerait bien en savoir plus, voir comment c'est fait. Nous sommes d'incorrigibles curieux...

ne peut on pas admettre ou supposer que le fait qu'il y ai des contres marches,cela evite à l'ensemble de l'escalier de se deformer.les contre marche assemblées aux marches agiraient un peu comme un contre ventement et rigidifiraient la geometrie de l'ouvrage?

Merci de ta réponse c'est court et long à la fois.
