Bonjour,

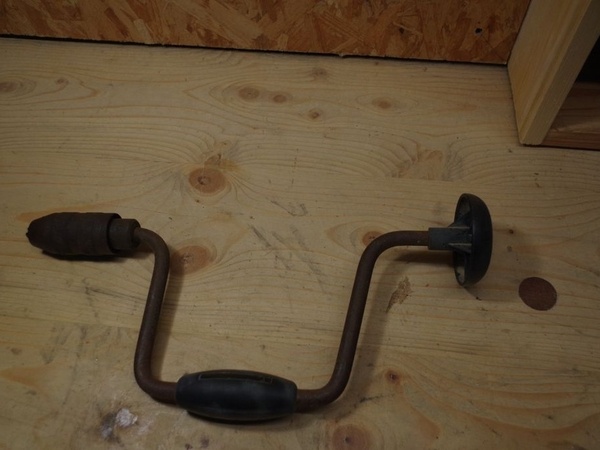

J'ai récupéré ce vilebrequin peugeot des années 80 :

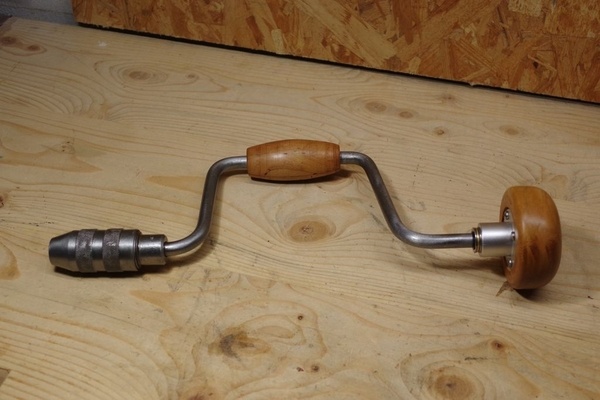

la poignée du haut a été améliorée avec des roulements, et celle du milieu est composée de 2 parties + une rondelle pour le maintien vertical; elles ont été coupées puis réassemblées sur le vilebrequin.
la rouille a été traitée avec du vinaigre puis brossée, et le métal a été vernis.
Licence
Autres créations de
mcop2
Discussions
on le croyait neuf, en tout cas il en fera l'usage; il ne lui manque les mèches pour un nouveau départ
Merci, j'ai aussi récupéré quelques mèches à queue carrée que je remets en état, et comme c'est un mandrin à 2 mors, je peux aussi utiliser des mèches à queue hexagonale que l'on trouve plus facilement de nos jours.
Bravo! Où avez-vous trouvé un roulement qui semble parfaitement adapté? Cordialement
C'est un assemblage de plusieurs pièces, l'axe faisant 12mm, ce diamètre courant m'a facilité les choses.
Toute la quincaillerie ajoutée vient d'aliexpress. C'est le seul endroit ou j'ai trouvé tout ce qu'il fallait.
D'abord, il y a un circlip qui va dans la gorge qui servait à maintenir la poignée en plastique, puis une butée à bille.
Ensuite, il y a 2 roulements à aiguilles de 12x18 qui sont emmanchés dans un tube de 18x20.
Puis il y a un 2ème circlip dans une gorge que j'ai usiné qui empêche ces pièces de partir.
Et enfin, il y a une bride support d'arbre qui est vissée sur la poignée en bois d'un coté, qui s'emboite sur le tube et est maintenu par 2 vis .
Merci pour ces précisions
Beau boulot, bravo !
Merci
Ouah !! La grande classe cette "restaumélioration" (je viens d'inventer ça, oui c'est un peut lourd, mais on comprend ?).
Un beau travail de “mécano-menuisier” Félicitations. Il va faire de beaux copeaux ce villebrequin.
Révélation !
Je m’étais souvent posé la question ! « Comment faire coulisser la poignée centrale en bois en lui faisant passer les angles pour lui faire rejoindre sa place ? A l’angle ça coince forcément ! » Ben, merci, la réponse est là sous mes yeux ! Un vilebrequin c’est donc en deux parties qu’il suffit de séparer pour mettre en place la poignée centrale ! Il suffisait d’y penser et je n’y ai jamais pensé ! Ça alors !
