Discussions
Whaou!

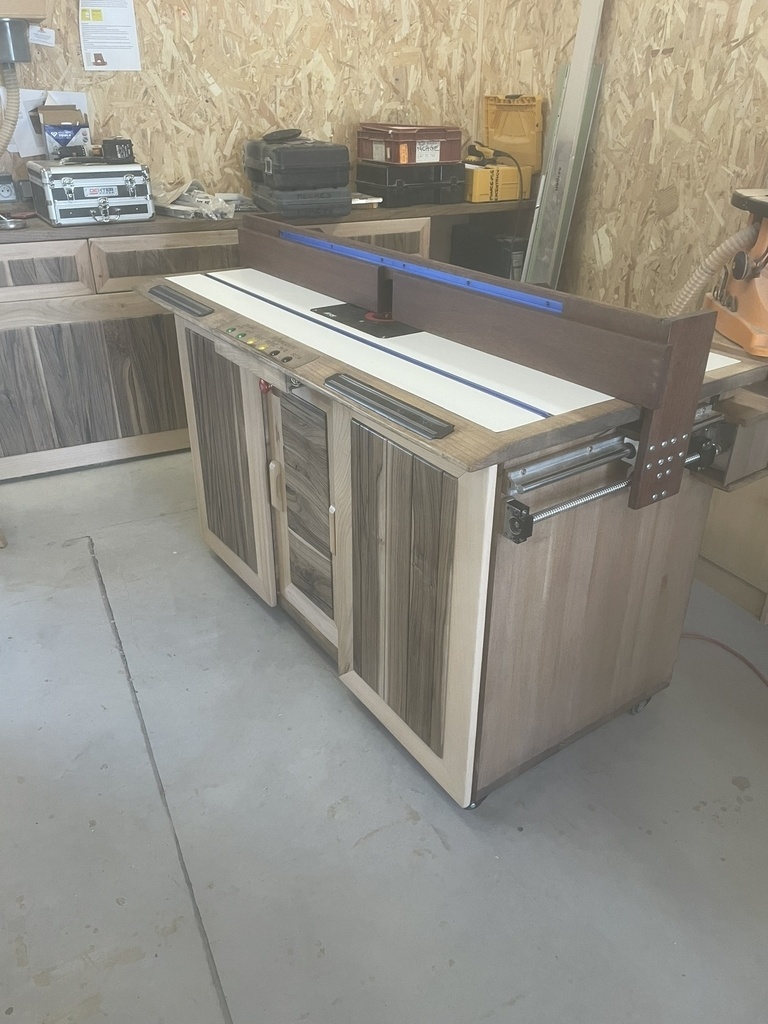

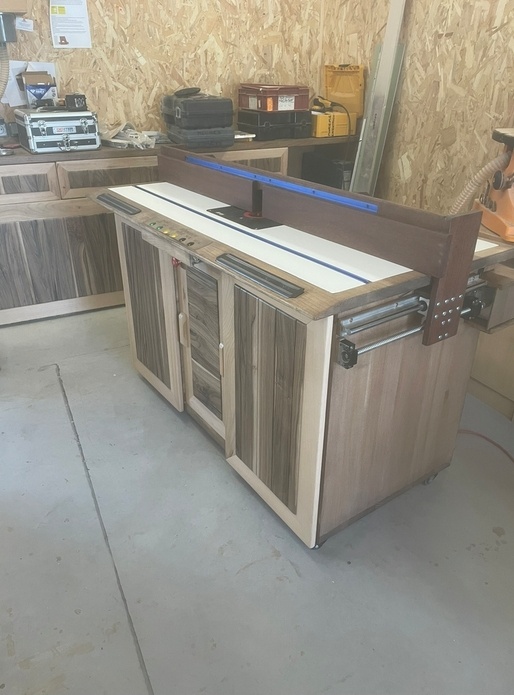

C'est un sacré meuble là! Super propre!
Comment as tu géré la monte et baisse?
Tu as des photos de l’intérieur? Et quelle défonceuse est utilisée?
La mienne est dans la même équipe de coloris, du coup je vais penser à la tienne a chaque fois que je vais la regarder maintenant!Mais rien a voir pour le reste du coup ça va me motivé à la finir!
Edith: Ohoh, c'était la guerre à l'atelier sur mes photos! ^^
La montée descente de la défonceuse se fait grâce à un ascenseur que j"ai équipé d'un moteur CC pour la montée et la descente. Les détails se trouvent dans le plan sketchup.
J’ai rajouté la photo de l’ascenseur.
Mais alors, radio ou filoguidée?! :D
Avec toutes les fonctionnalités qu'il y a l'air d'avoir là-dessus, il va falloir donner un peu plus de détails.
Non tout est filaire, on n'est pas en wifi
J'ai fourni les plans de cablage dans les fichiers.
Jutilise des moteur CC avec 55tr/mn. Ca fonctionne pas mal, je verrai à l'usure, si je manque de précision je devrais pouvoir trouver une combine avec un variateur pour le déplacement précis du guide parallèle et de l'ascenseur.
Exagéré ! Le meuble est plus beau que ce qu'il y a dans ma cuisine !
c'est grand luxe pour un atelier, grandes tables de travail tout semble parfait!
reste à faire des copeaux
Té lé co man dé ???
Va falloir nous en dire plus!

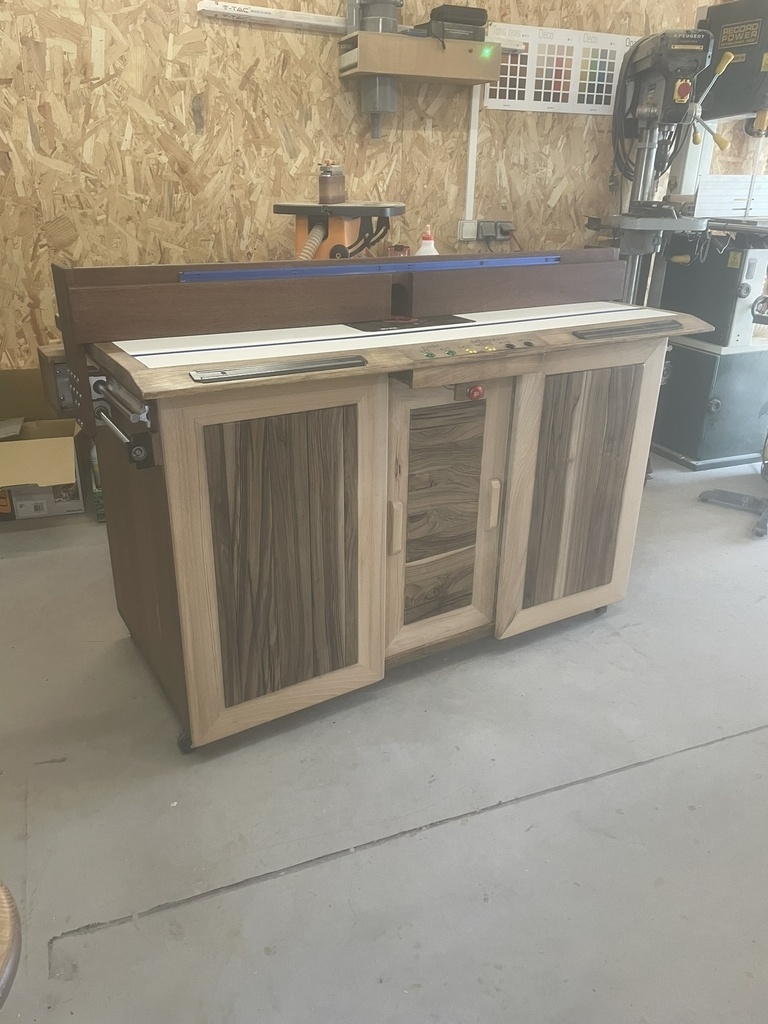

Tu as les boutons poussoirs pour gérer le guide parallèle et la montée/descente de la défonceuse, c'est pas une zapette mais c'est tout comme
Joel66 Sympa !
, 20 ?
) ?
Ce sont des SBR16
Les vis à billes sont pas overkill pour le déplacement (SFU12 ou 16
Tu as installé des limit switch sur les deux côtés de ton guide (sur le schéma, un seul avant, un seul arrière)?
Une raison particulière de ne pas avoir installé une carte de contrôle ?
Chouette projet !
J’ai voulu éviter de passer par un contrôleur je ne connais pas le langage C++ et pas envie de me prendre la tête. A la vue des 1er essais, j’ai eu raison, ça a l’air de bien fonctionner. On verra a l’utilisation. Pour les fins de courses, il y en a 2 pour le guide (avant / arrière) et 2 pour l’ascenseur (montée / descente) voir le schéma électrique.
Les moteurs: omc-stepperonl...gd-36246000-g90
Les rails de guidage pour le guide : fr.aliexpress....id=sX2eSIrmWqDN
Les vis a bille: fr.aliexpress....id=QZN7rMf5cptZ
En fait, c'est une cnc à l'envers!!!
Il ne manque plus qu'un truc automatisé pour déplacer le bout d'bois...
Super ! As tu ajouter des compteurs pour retrouver exactement la position d'un usinage précédent ? Bon tu me diras c'est valable pour la profondeur mais pas pour la hauteur car cela déjà de comment tu met la fraise dans la pince, a l'inverse d'une toupie ou tu repères les bagues que tu as mis sous l'outil !
AntoineDom70 Tu peux, moyennant une probe/palpeur/capteur et cela qu'importe la mise en place de la fraise dans la défonceuse, mais à ce moment là ça implique un contrôleur. Comme le mentionne Kentaro, on se rapproche de plus en plus à une cnc dans ce cas là. Cependant si tu as un petit contrôleur c'est tout à fait possible !
Très chouette. Je pensais que cette folie était exclusive aux ricains, mais non !
Très jolie réalisation !! (numérisée intégralement, ca serait le Top
)
Oui pas besoin de numériser au pas à pas, je viens de réaliser quelque pièces, la précision est bien au rdv. J'ai fait le bon choix.
Y a vraiment des grands malades sur l'air du bois ! Joli projet
