La partie usinage a été effectuée sur une Commande Numérique 5 axes Biesse Rover A 1232.
Informations générales :
- Lame de scie D=300mm ; Ep=4mm ; Z=72 ; 5000tr/min
- Fraise d'ébauche D=20mm ; L=160mm ; Z=3 ; 18000tr/min
- Vitesse d'avance variable non perceptible sur les vidéos
(accélération et ralentissement à l'aide du potentiomètre de la télécommande manuelle) - Le bois est un poteau de charpente raboté à 80x80mm ; sapin du Nord traité classe 3 ; L=1200mm
- Fixation de la pièce à l'aide des vérins Uniclamp de chez Biesse
- Usinage de la balustre en 2 temps avec le même programme et par retournement
- Programme édité via Bsolid, le logiciel de CFAO natif de Biesse
Vidéos de l'essai de la balustre :
- Dépouille à la fraise après retournement
- Torsade à la fraise après retournement avec jonction
- Mise à longueur à la scie avant retournement

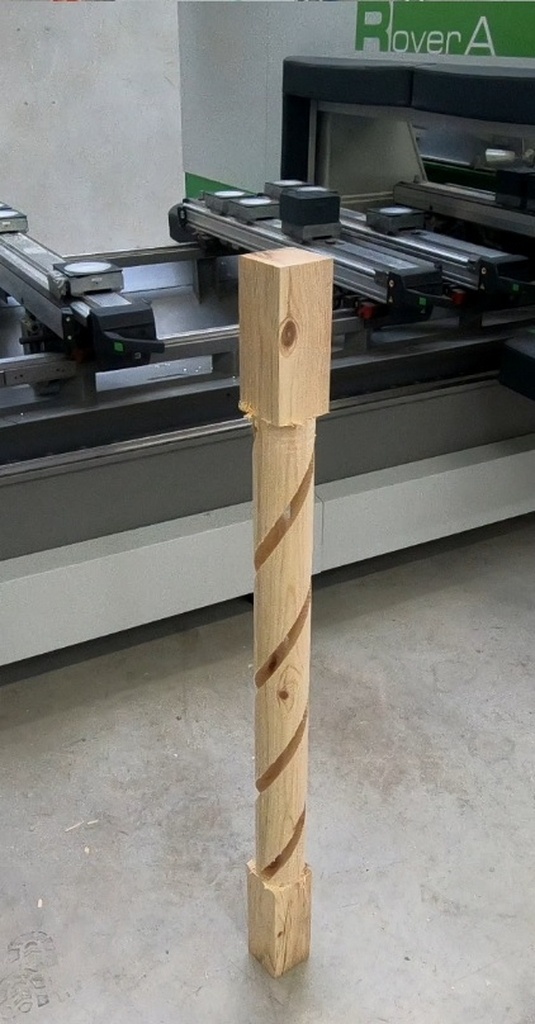

- Balustre sortie de machine (brut, non poncé et avec éclats)
Publications associées
Licence
Autres créations de
BOIZAR
Voir aussi
Discussions
top bravo
Top, vous utilisez quoi comme CAM pour votre 5 axes ?
Salut Xavier, les machines de chez Biesse ont leur logiciel natif BSolid et aussi pour le nesting, je ne travaille pas sur post-pro, le logiciel fait bien le job donc ... Trop cher d'investir dans un Woodcam ou autre. Les macros de Bsolid gère la partie agencement pour le 3 axes sans problème.
Bien joué Coco !
Merci frère ;)
Je trouve ça génial les cn !
