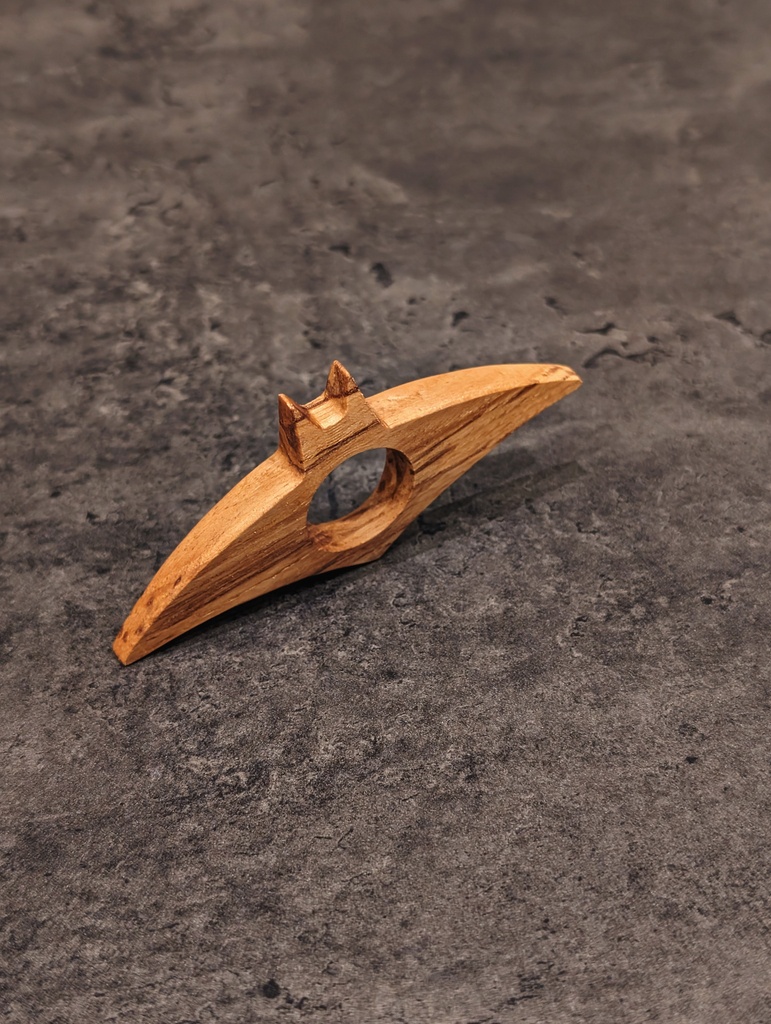

Une petite Bat-bague de lecture pour Elodie !
Inspiré par les nombreuses créations existantes, j'ai même regardé sur les plans disponible ici pour savoir si mes dimensions étaient cohérentes. (environ 100x30/45x8.5)

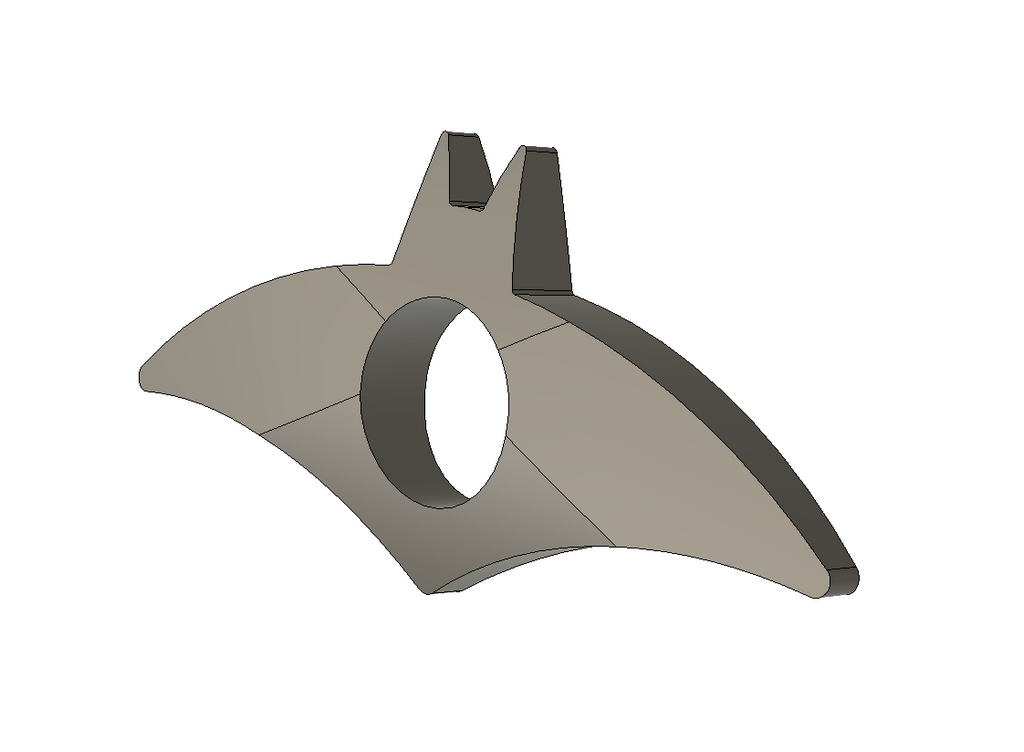

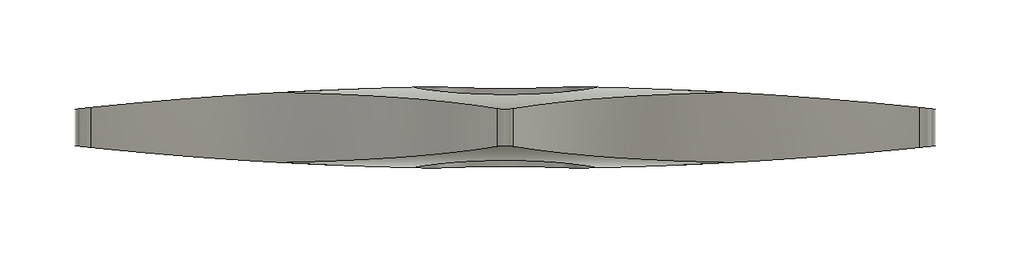

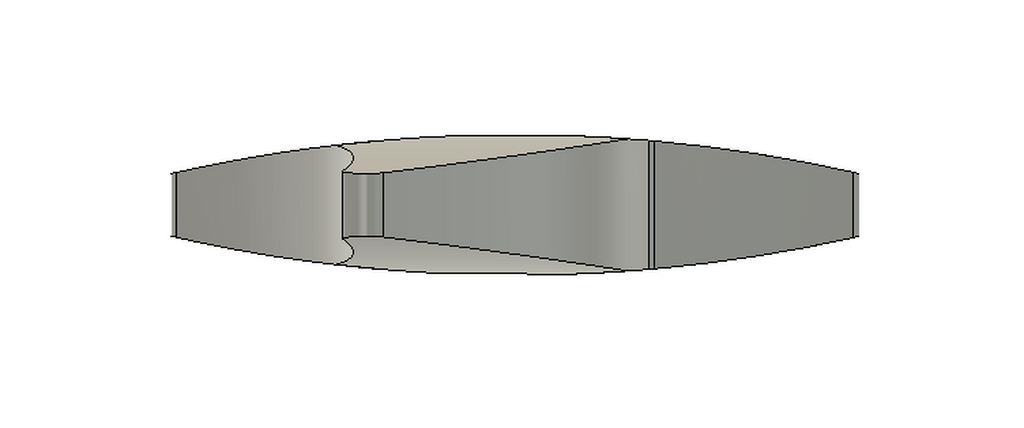

Modélisée sous Fusion360 puis usinée à la CNC à partir d'une chute de Frene.

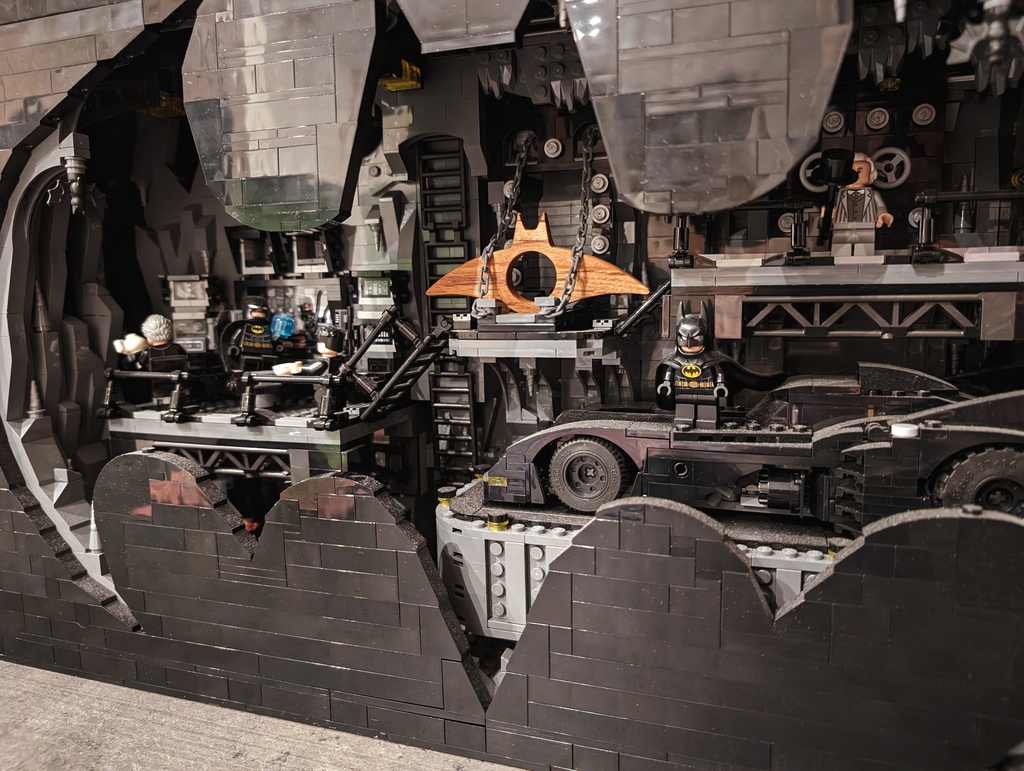

Elle attend patiemment rangée dans sa Bat-Cave Lego 76252.
La modélisation est tellement agréable que j'en arrive, trop souvent, à réaliser des formes qui deviennent ensuite compliquées à "fabriquer"
Usinage par retournement oblige, je suis plutôt satisfait du résultat. (réalisé avec des fraises droites uniquement)
Publications associées
Licence
Autres créations de
AtelierDZT
Voir aussi
Discussions
faut pas s'endormir le livre ouvert
très sympathique cette bat-bague
Merci
ce n'est pas un livre, mais l'évangile, on ne saurait donc s'endormir dessus

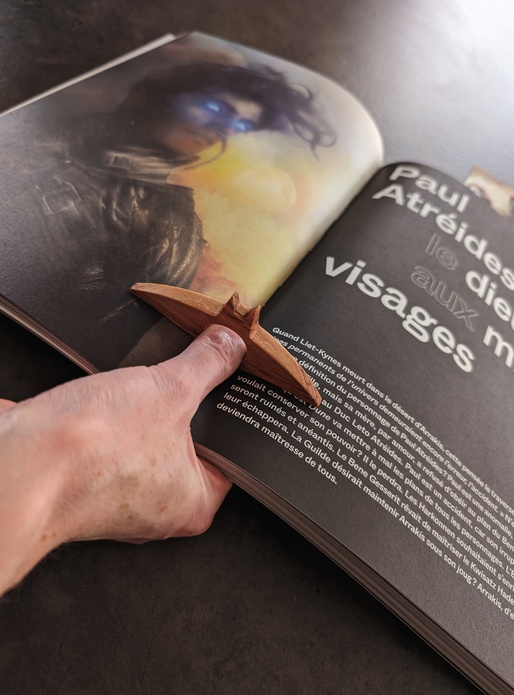

Il s'agit du livre "Dune, le Mook" de Lloyd Chéry aux éditions Atalante.
l-atalante.com...-9791036000591/
Il a fait l'objet d'un financement participatif.
Il a ensuite été complété un an plus tard, juste avant la sortie du film Dune, partie 1, réalisé par Denis Villeneuve.
Le Mook "Tout sur Dune".
l-atalante.com...-9791036000850/
J'ai quelques projets de déco sur le thème de ce vaste univers de SF, dans un coin de ma tête
AtelierDZT je sais, c'est toute ma vie :-) (ok j'abuse un peu)
Bijazdhagal ho, comme je te comprends
Mignon avec les oreilles !
J'en ai fait aussi et j'ai du corriger la forme trois fois pour que les extrémités n'endommagent pas le livre.
Tu as rencontré un problème similaire ?

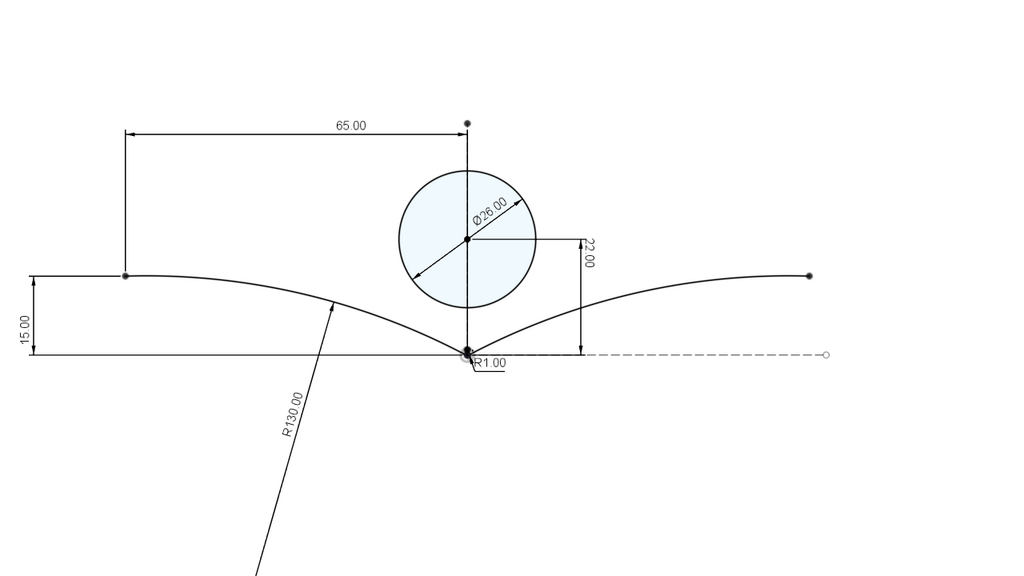

A priori, ce profil semble convenir pour des romans au format A5.
J'envisage d'en faire avec d'autres design et j'en profiterai pour prononcer un peu la courbure et élargir un peu (environ R-15 / L+35)
ca m'ébate
tu fais le fraisage 2,5 D plus ou moins par plaisir,non? tu pourrais faire de la découpe 2D puis un coup de ponce
tiens je vais me tenter aussi cette astuce pour motiver mes ados a la lecture (je me demandais que faire de mes chutes restantes après mes os de serrage M8 )
En effet, c'est exclusivement pour le plaisir que j'augmente la complexité du modèle :)
Et c'est parce que j'ai fais l'acquisition d'une CNC que j'en profite pour apprendre les stratégies d'usinage.
pas toujours simple de se retrouver dans les stratégies 3D avec fusion,
as tu pris "crête constante" ? (elle est souvent utilisée)
je crois que je serai parti sur un recouvrement en dessous de 0,5mm
je serai curieux de voir les choix que tu as fais
mofran

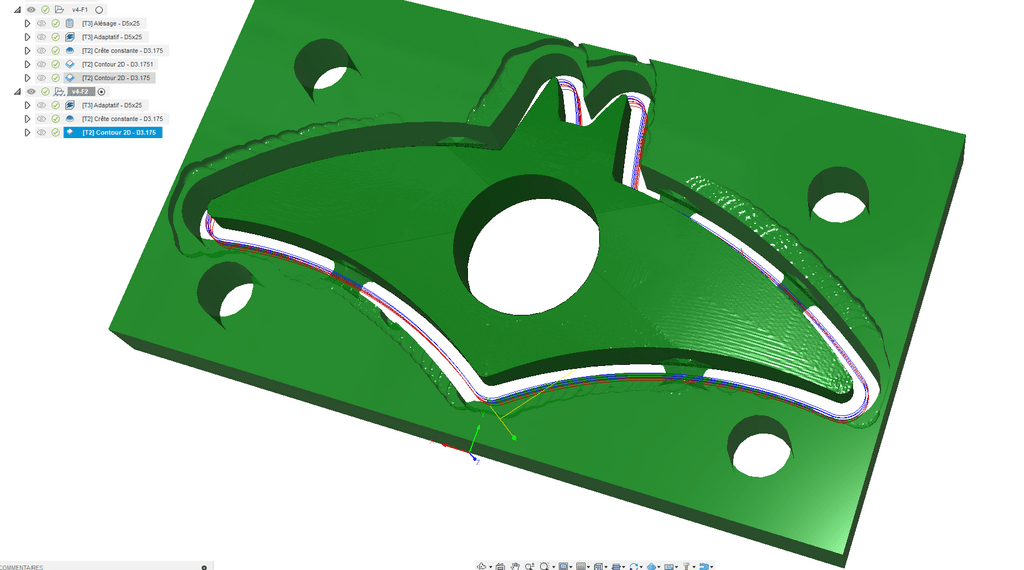

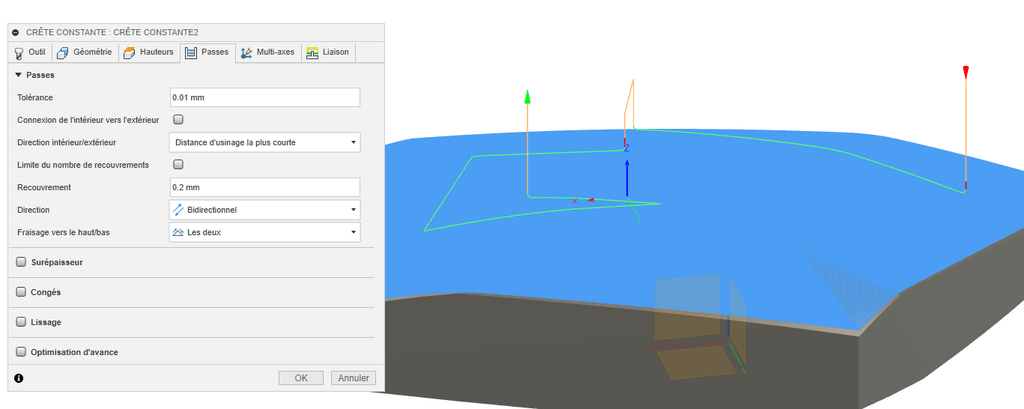

Voici ce que j'ai programmé, je prends tout conseil
AtelierDZT rien de mauvais, je fais pareil dégrossir en poche 2d ou adaptive
les ronds en alésages (poche manque de précision)
et après je me demande si 10% du diam de la fraise comme recouvrement n'est pas la norme pour stratégie 3d (dépend de la finition/temps passé dessus voulue)

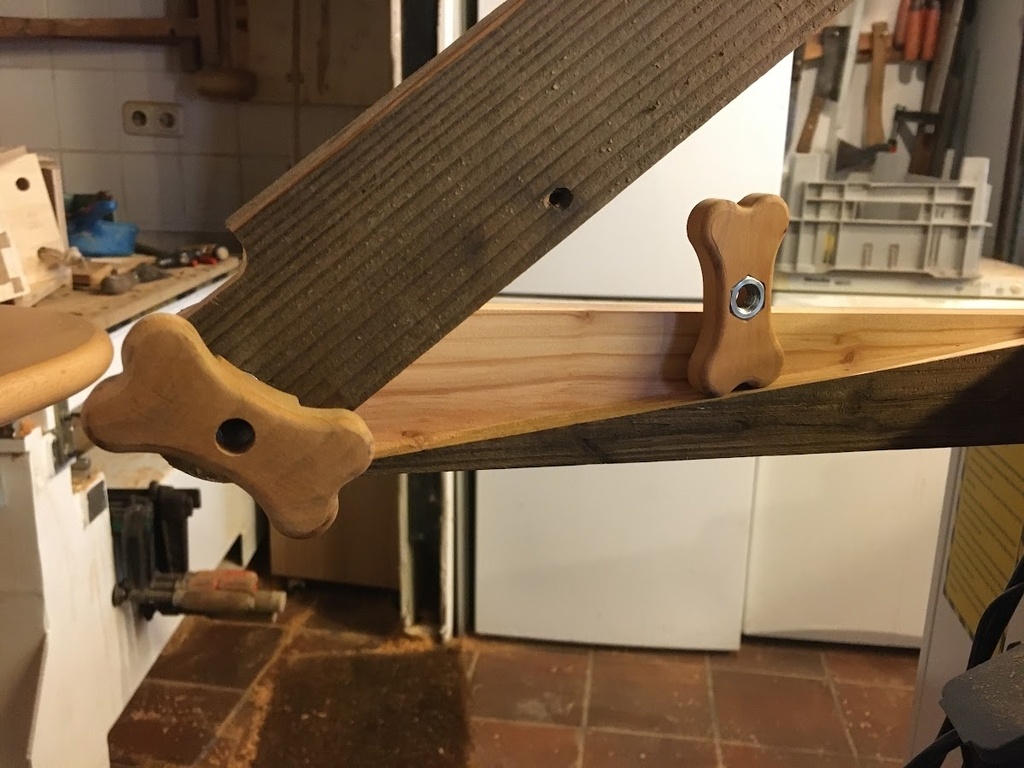

les tourillons pour un truc de cette taille je me demande si je n'en mettrai pas que deux (pas trop envie de changer mon martyr en gruyère trop vite) et pas compter sur les tourillons pour bloquer la pièce , c'est des guides pas des serres joint, je mets un bridage vertical pour immobiliser (serré avec mes petits os)
tiens est ce que ca colle au niveau pas écraser le livre/confort de lecture?
Suite aux retours de l'utilisatrice en chef, il faut élargir (au moins +20 à +50) et arrondir (sûrement -15) pour améliorer l'ensemble.
oui en fait il faut voir avec chaque utilisatrice en personne:
pour la mienne pour ses mangas favoris hors de question d'utiliser quoi que ce soit , ca va malmener la reliure
pour son livre qu'elle doit lire pour l'école ok elle va essayer
elle me croquera peut être une silouhette de totoro pour les oreilles

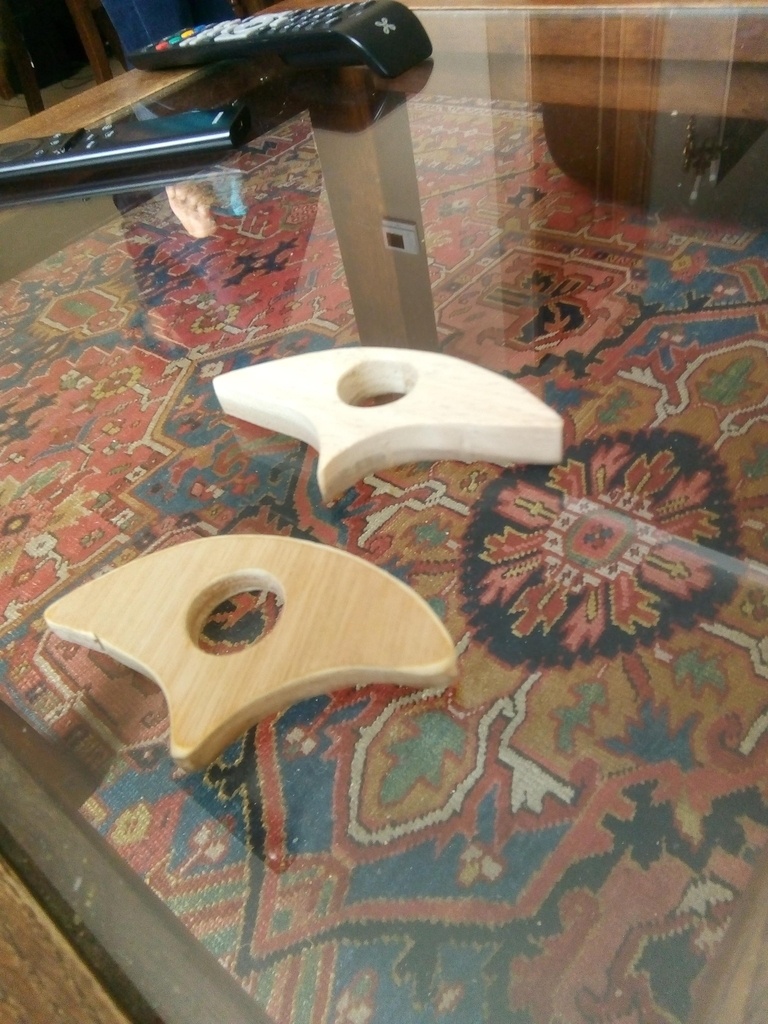

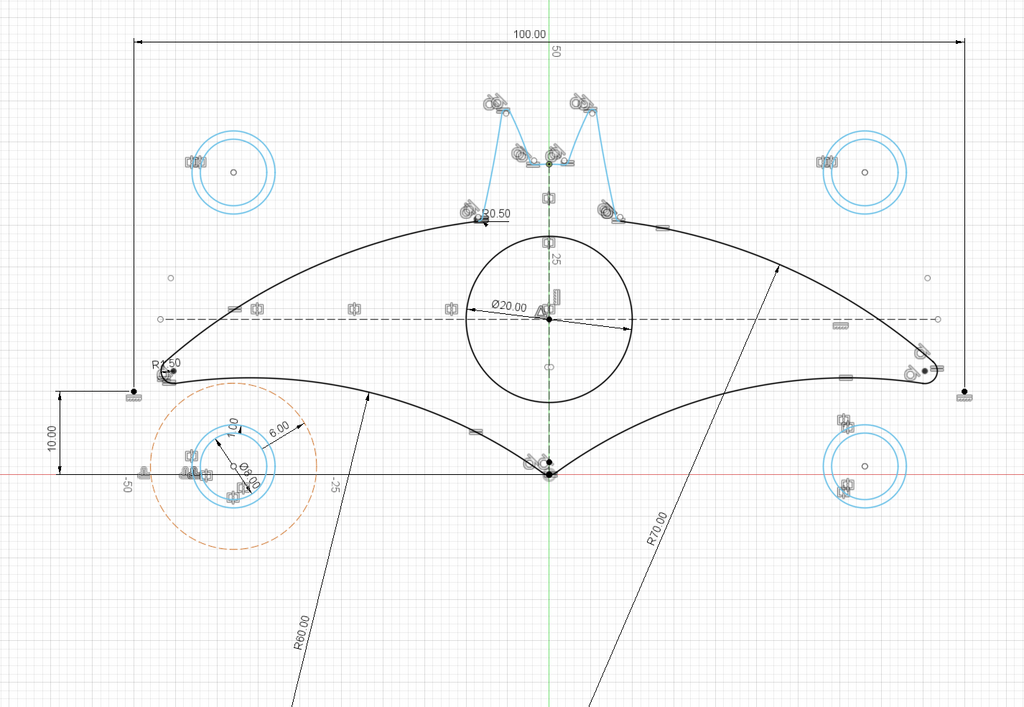

j'ai sorti mon esquisse plus haut vite fait en ép 4,5 qui trainait plus des arrondis en quart de rond a la déf (pas asser poncé on voit la marque de la fraise

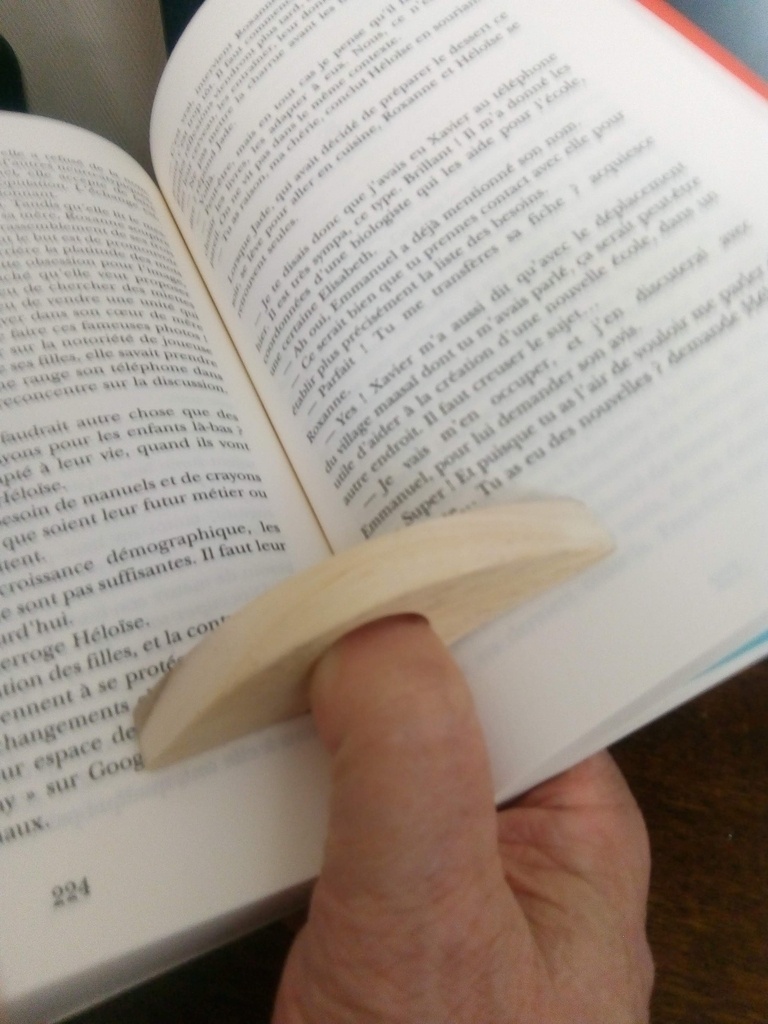

en 4,5 c'est light, ca sert de marque page
et pour mon pouce d'un pouce 26 c'est bien
ca va faire des petits cadeaux mignons a personaliser
Nickel !

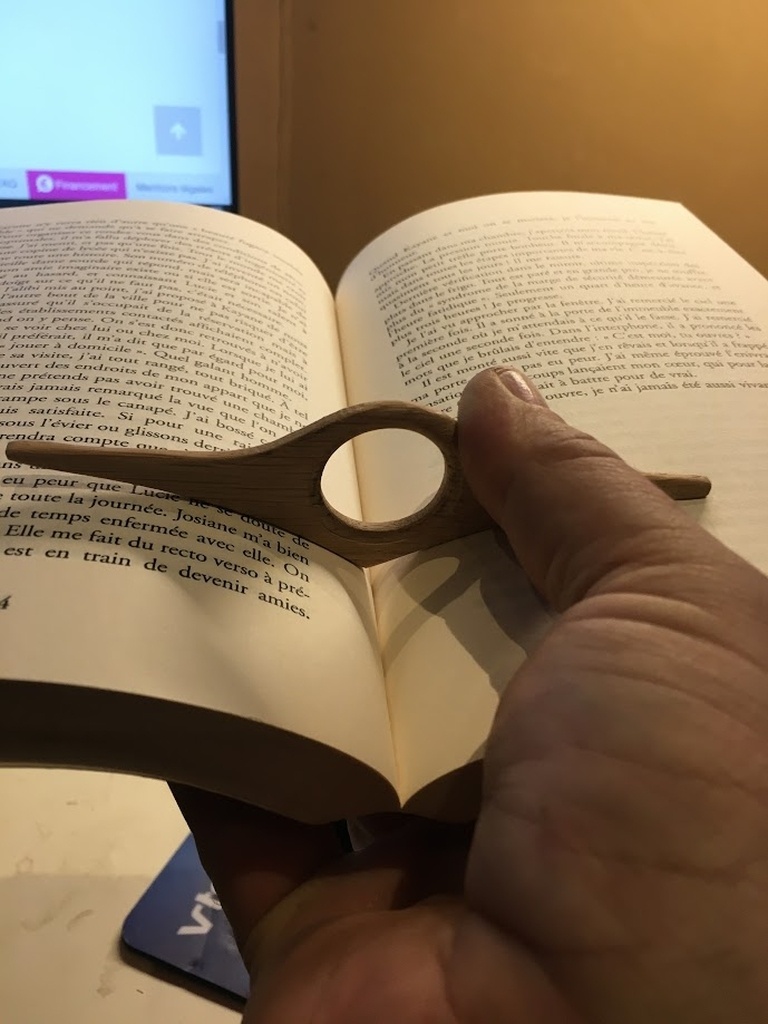

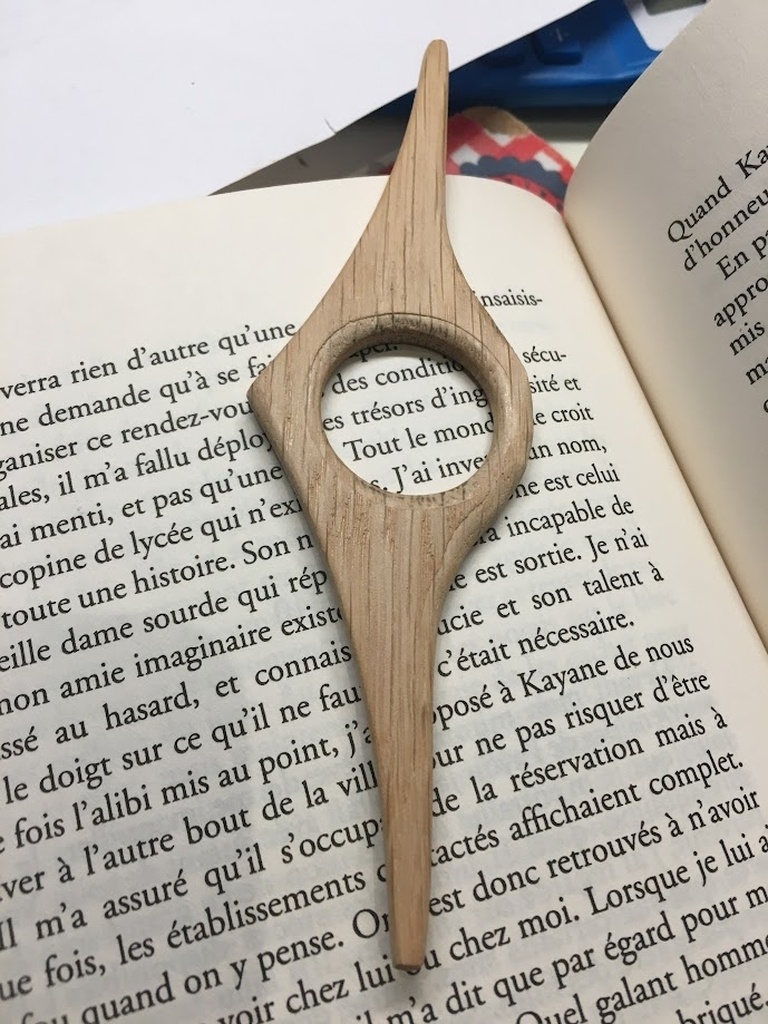

j'en ai fait aussi mais la partie inférieure est plus "pointue"
à essayer aussi......
