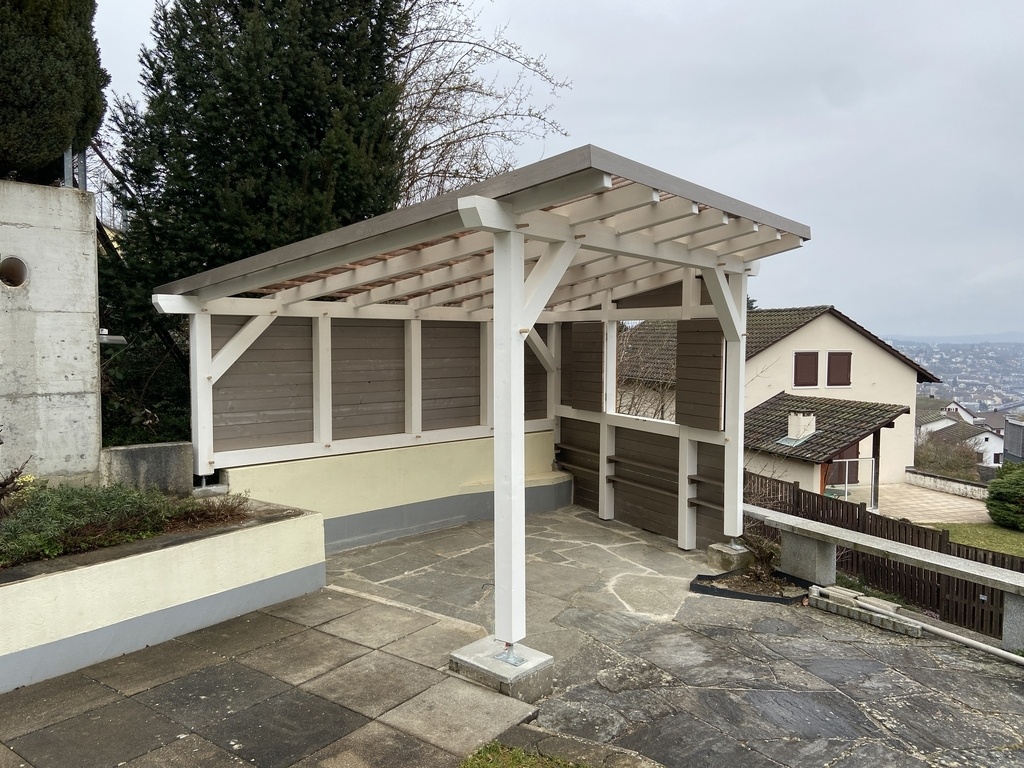

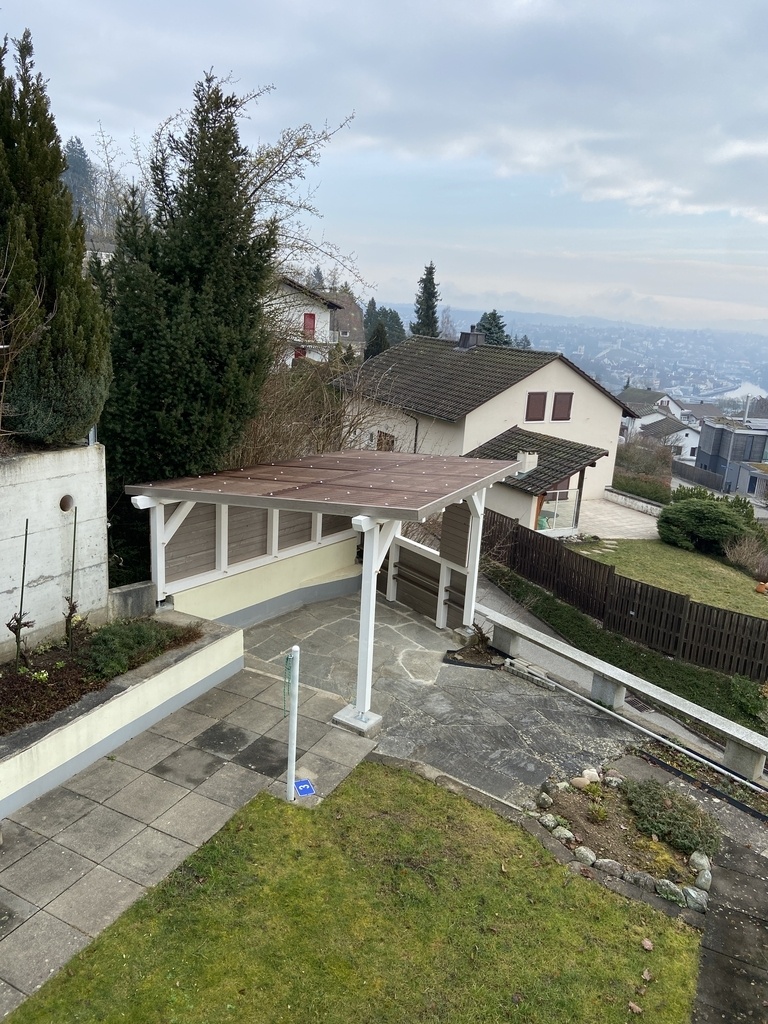

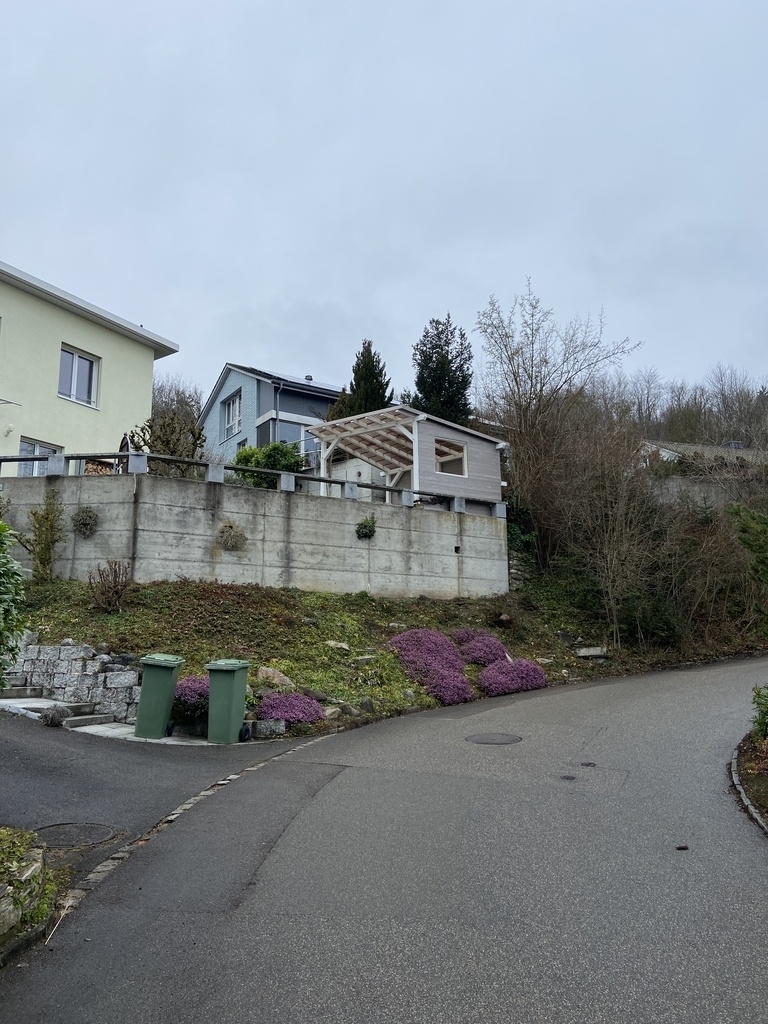

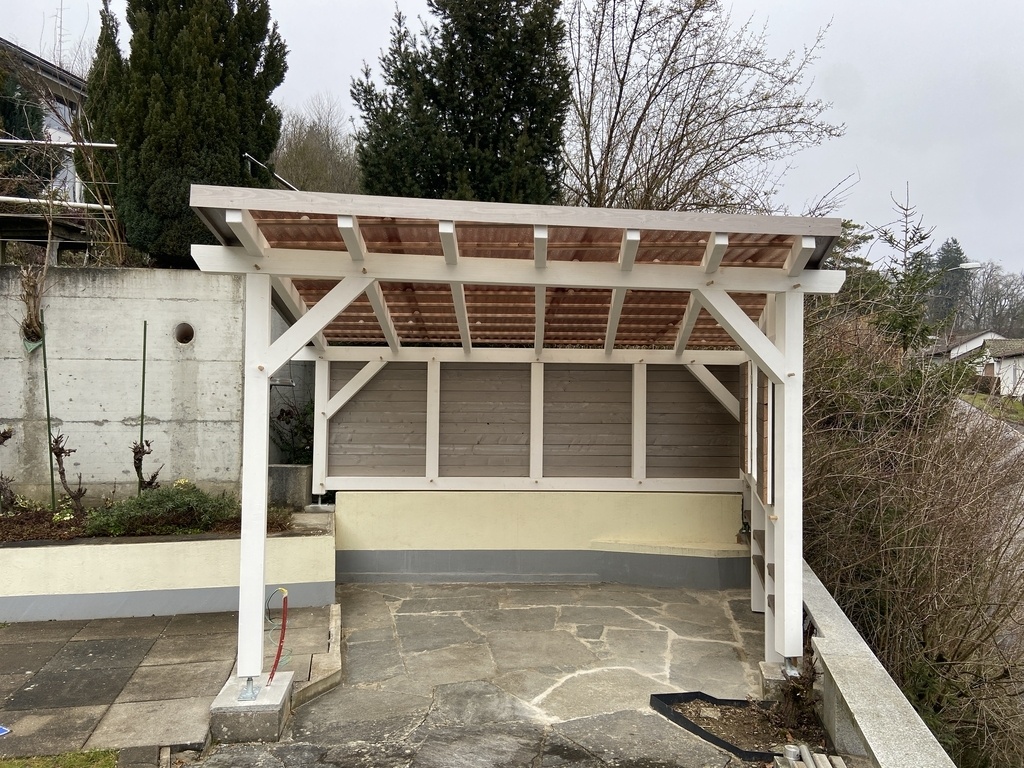

Voici une pergola (ou patio) que j'ai construite pour mon propriétaire. Plus tard, elle sera meublée de bancs et d'un barbecue sur le côté.

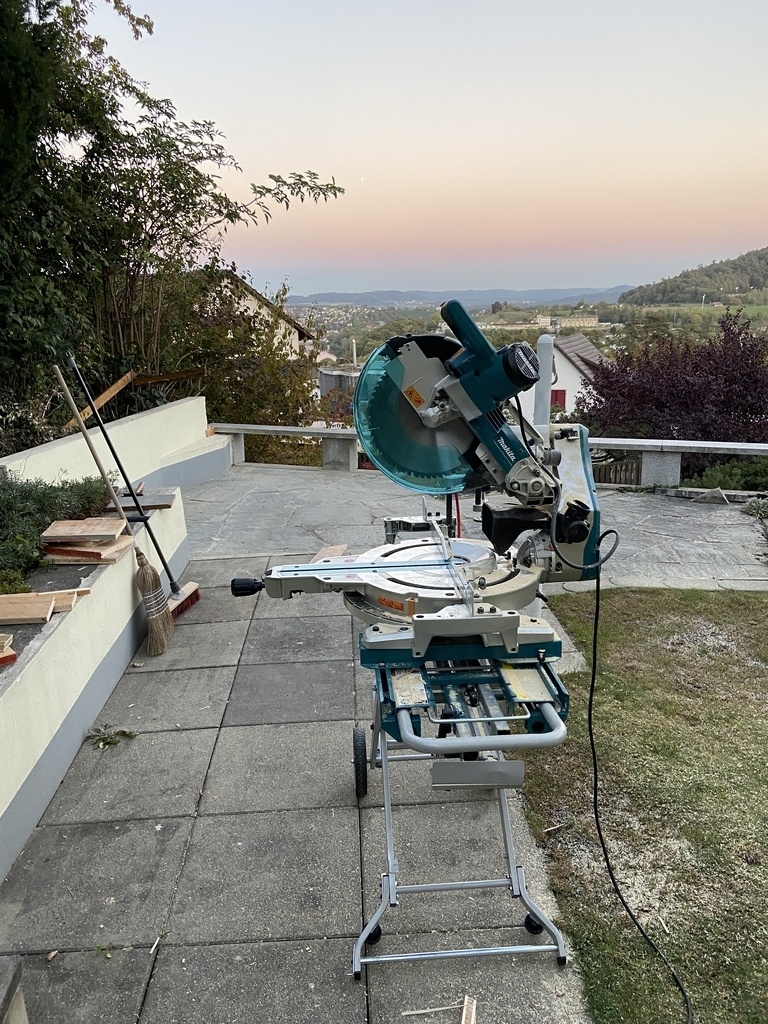

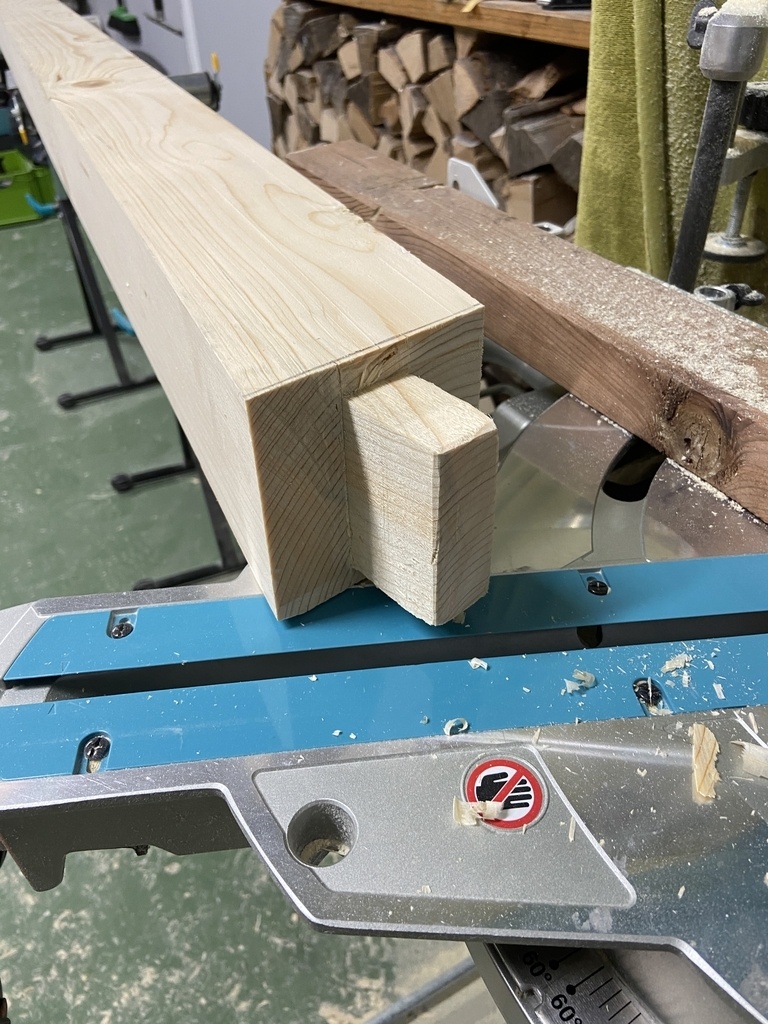

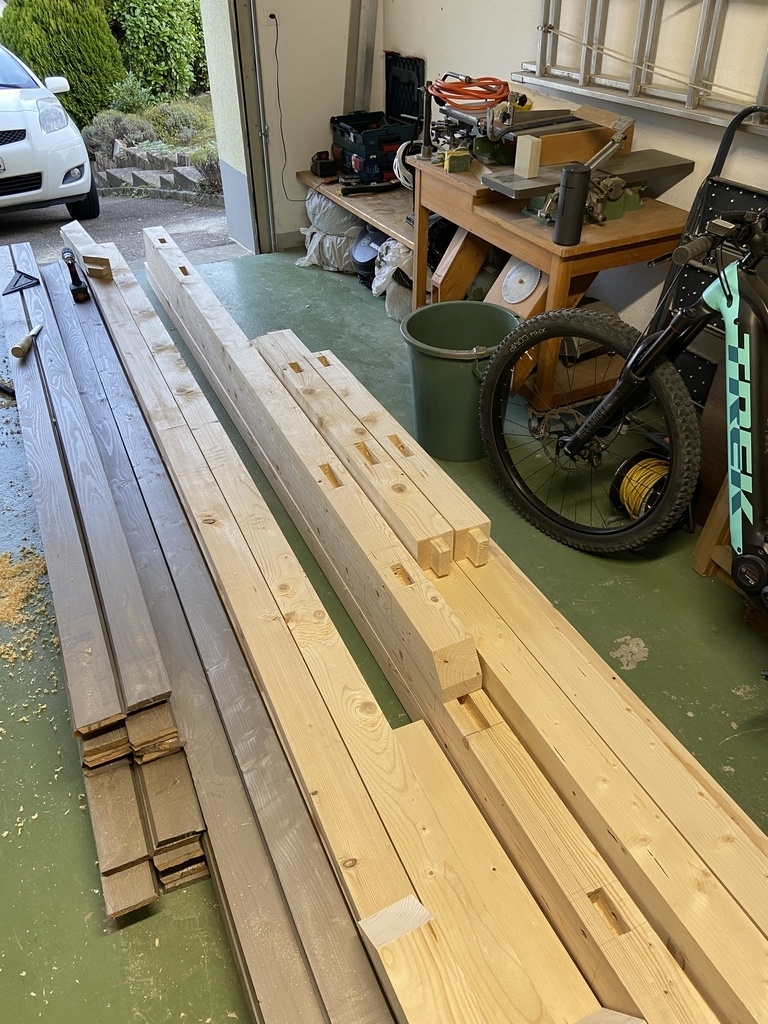

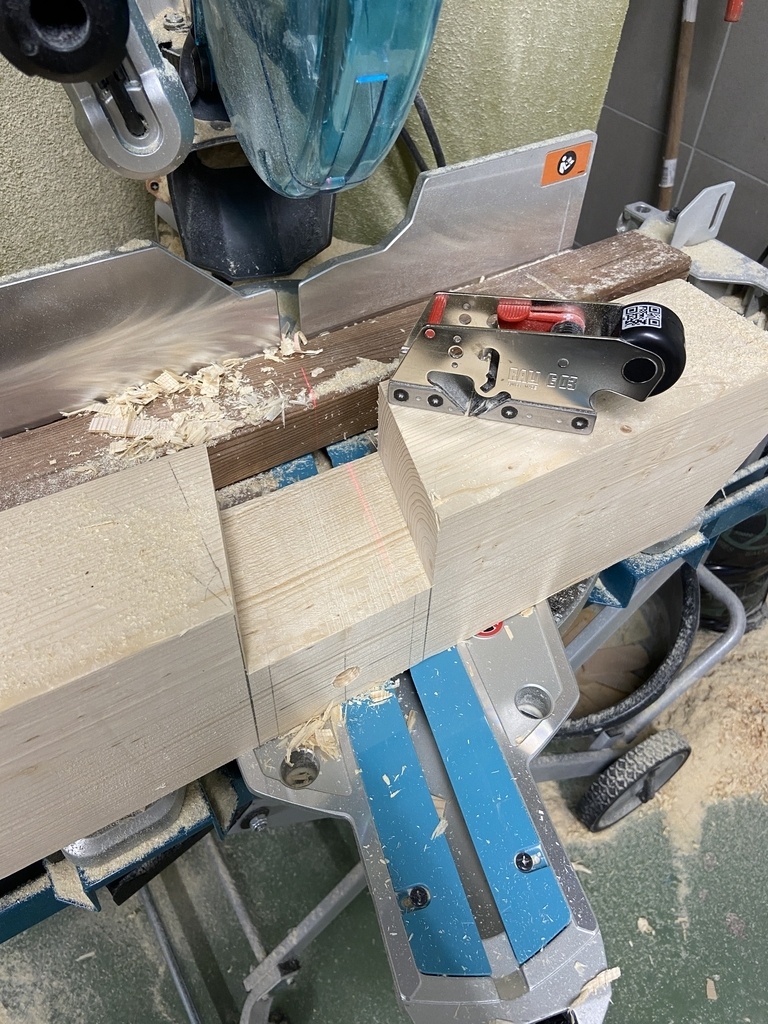

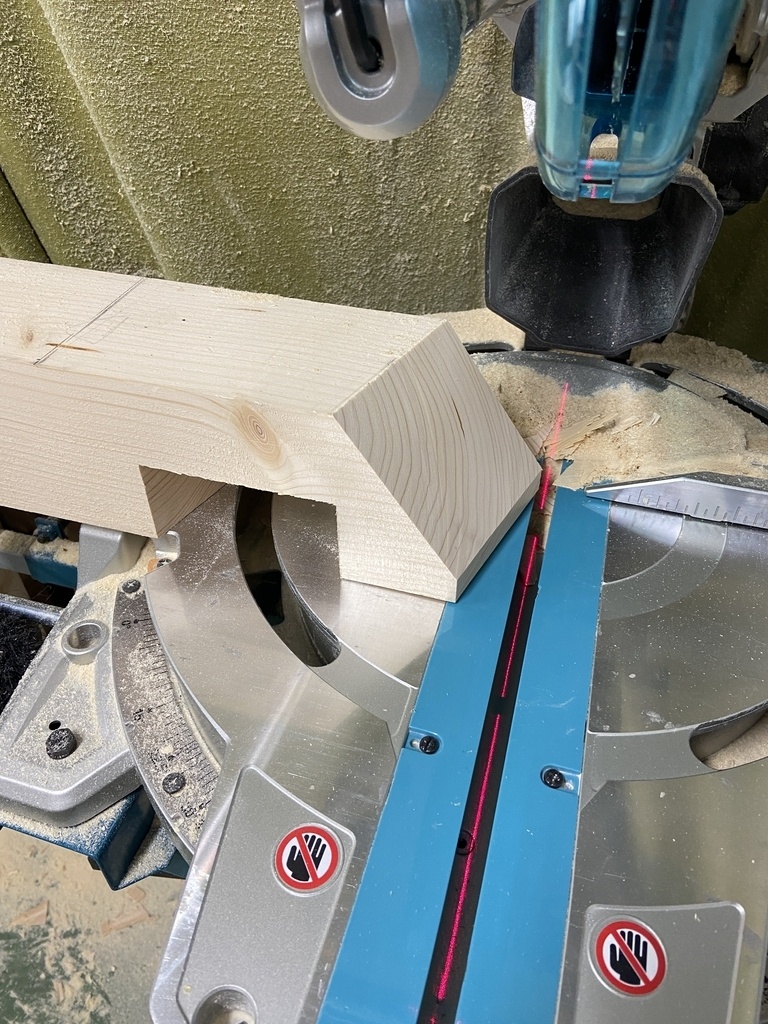

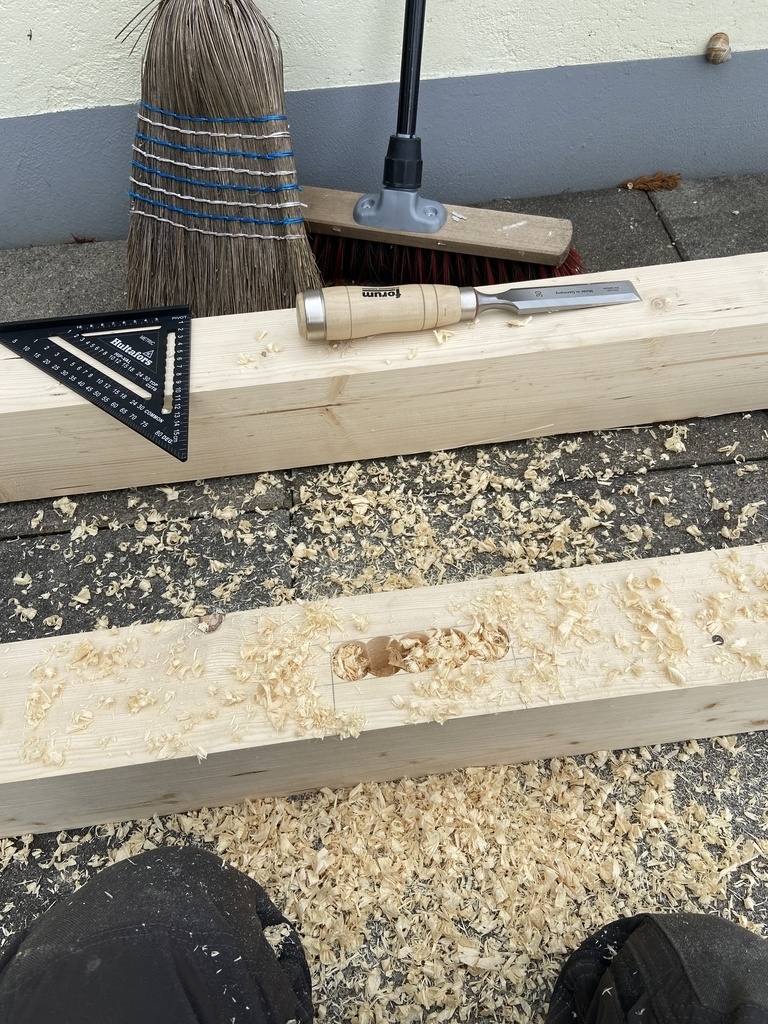

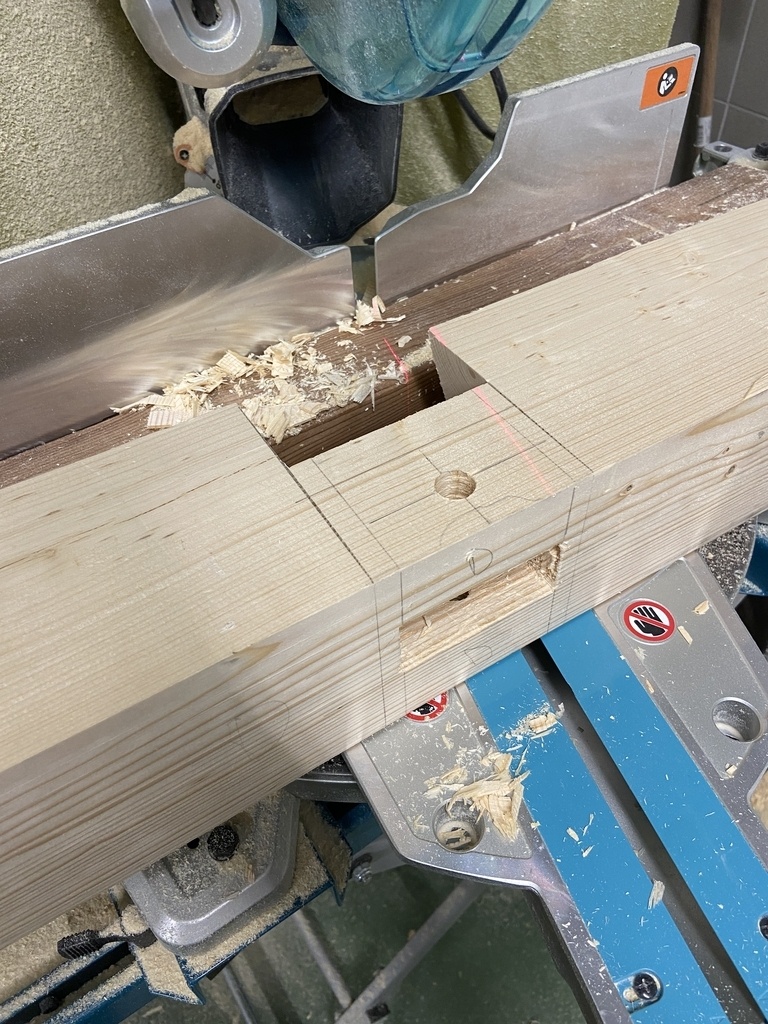

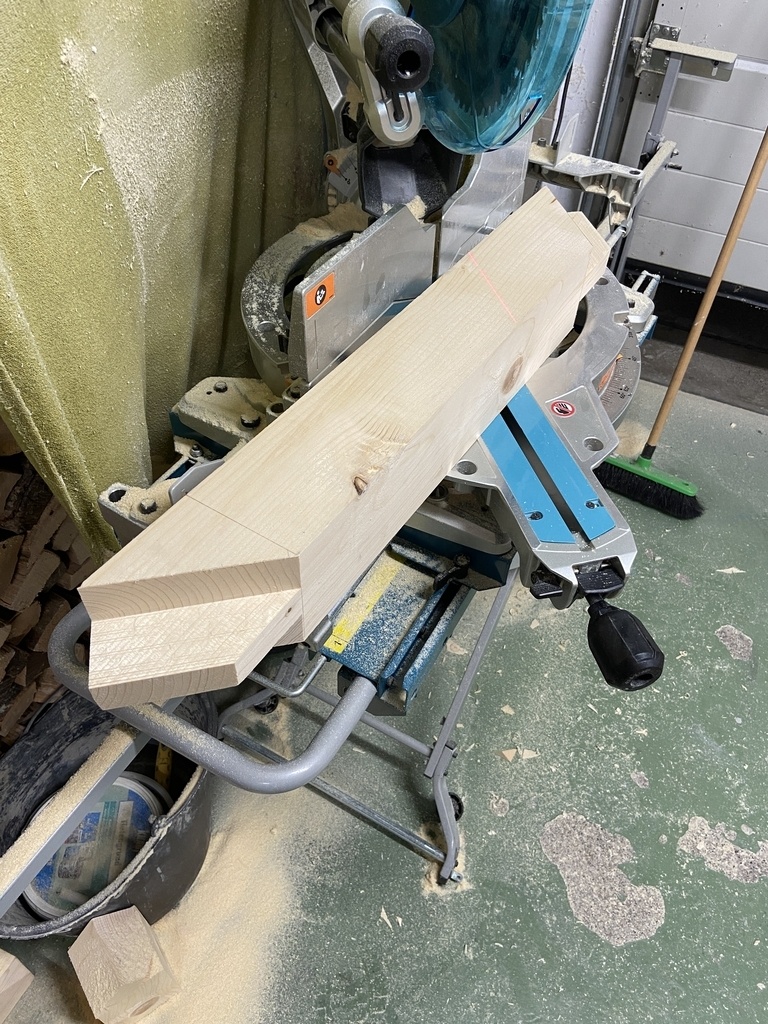

Réalisations 100% avec des assemblages "traditionnel" (sans vis). Toutes les tailles ont été réalisées exclusivement à la scie à onglet radiale (Makita LS1219L, 305mm) ou à la main (perçage de mortaises et finition à l'ébauchoir). Ci-dessous quelques photos pour info.

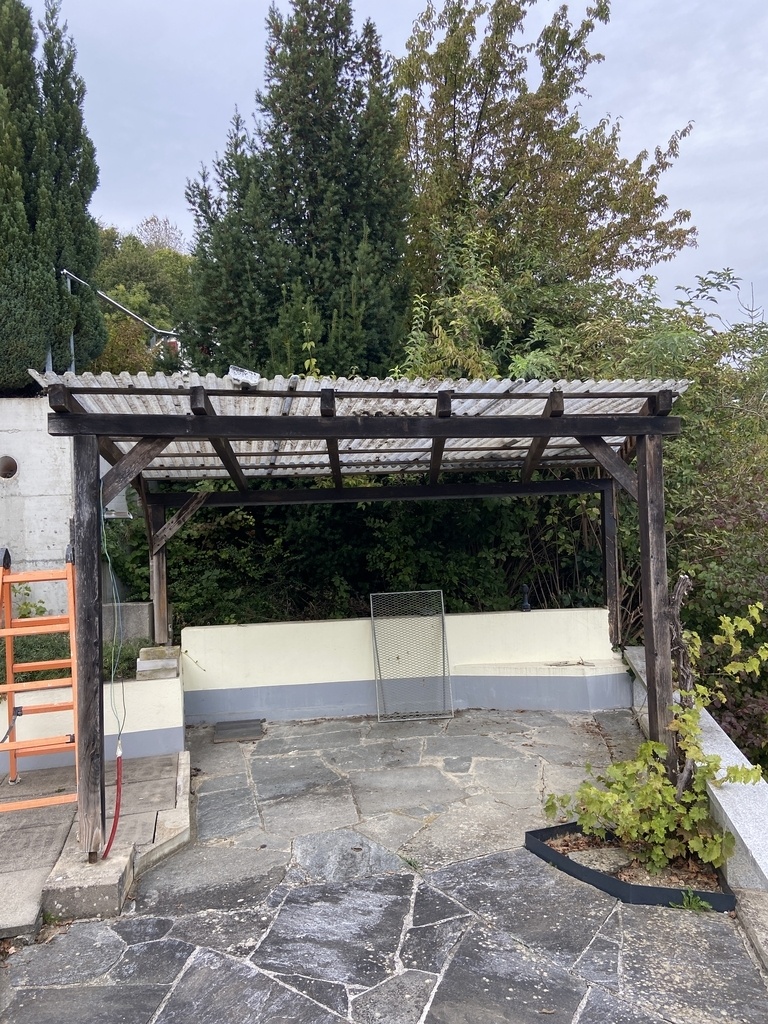

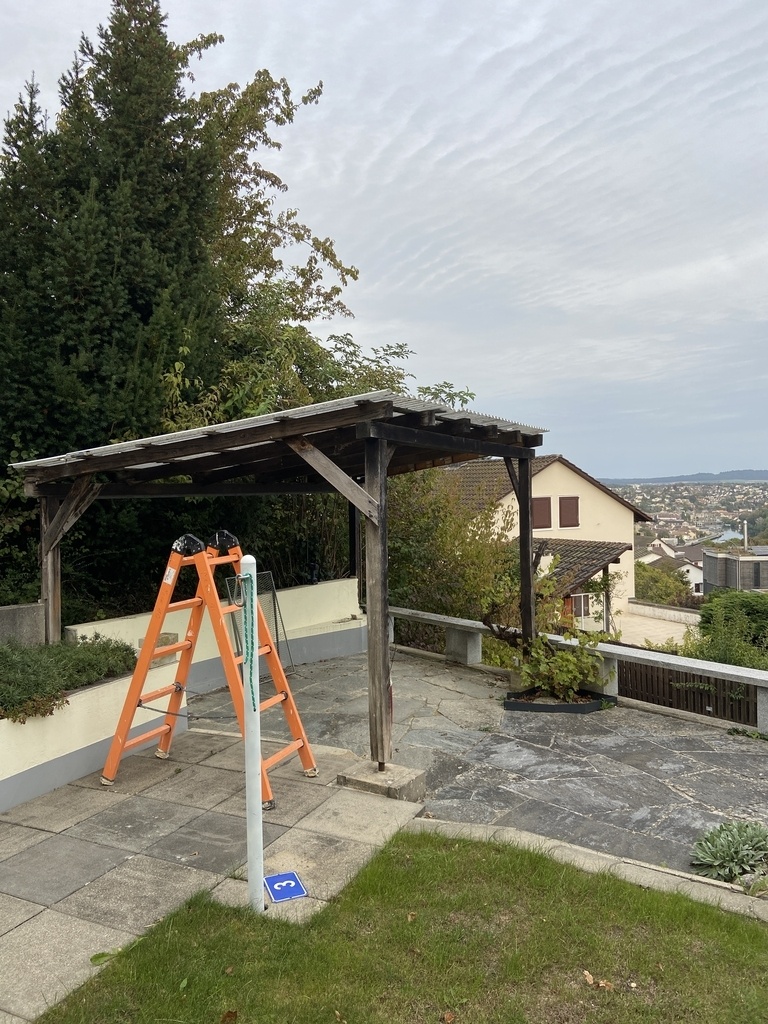

Il s'agissait en fait d'une rénovation ou du moins du remplacement d'une structure existante (voir la photo de l'ancienne structure ci-dessous).
Le "client" voulait absolument la reconstruire dans les mêmes proportions afin de ne pas avoir de problèmes avec les déclarations de travaux ou autres.
La plus grande difficulté de ce projet a donc été la géométrie du lieu : les fondations sont toutes à des hauteurs différentes et pas un seul angle n'est droit ou même classique.
En ce qui concerne les matériaux :
Tout le bois a été acheté directement à une scierie située à proximité du chantier et provient de la forêt voisine. Je trouve que je n'ai vraiment pas payé cher pour le bois (580€ le m3 raboté) et en plus, ils ont lasuré la façade. Bref, je le recommanderais sans hésiter, mais je pense que ce sera un peu trop loin de chez vous (Schaffhouse, Suisse). Mais si jamais c'est Tanner Holzbau & Sägerei AG (langue allemande).

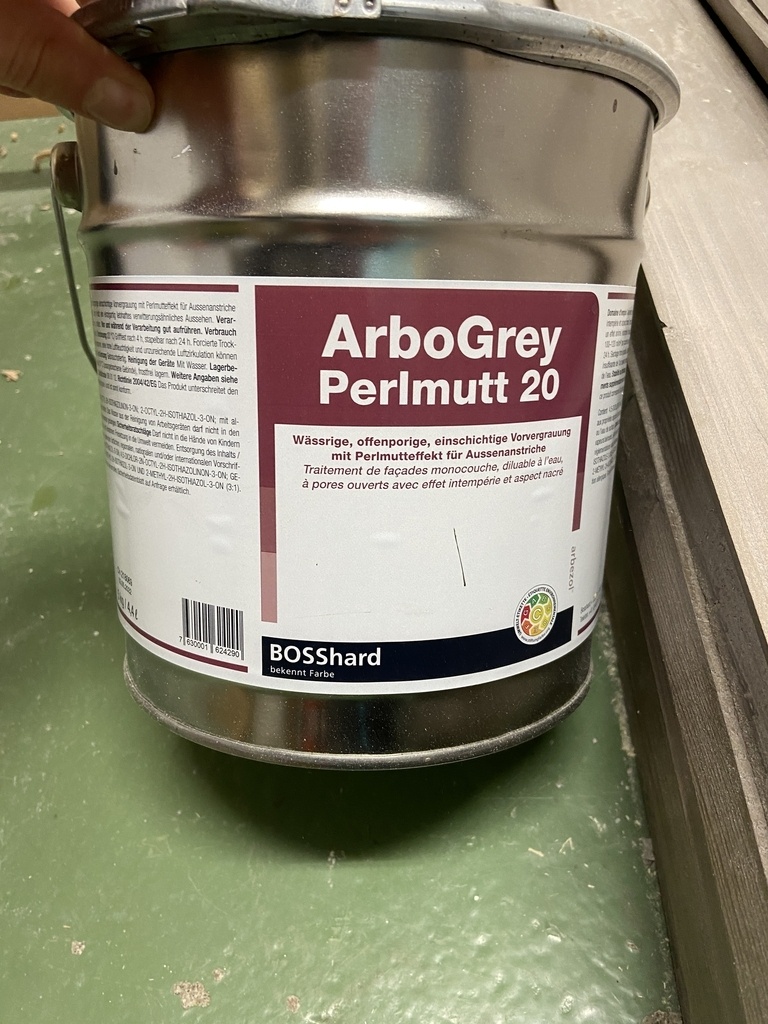

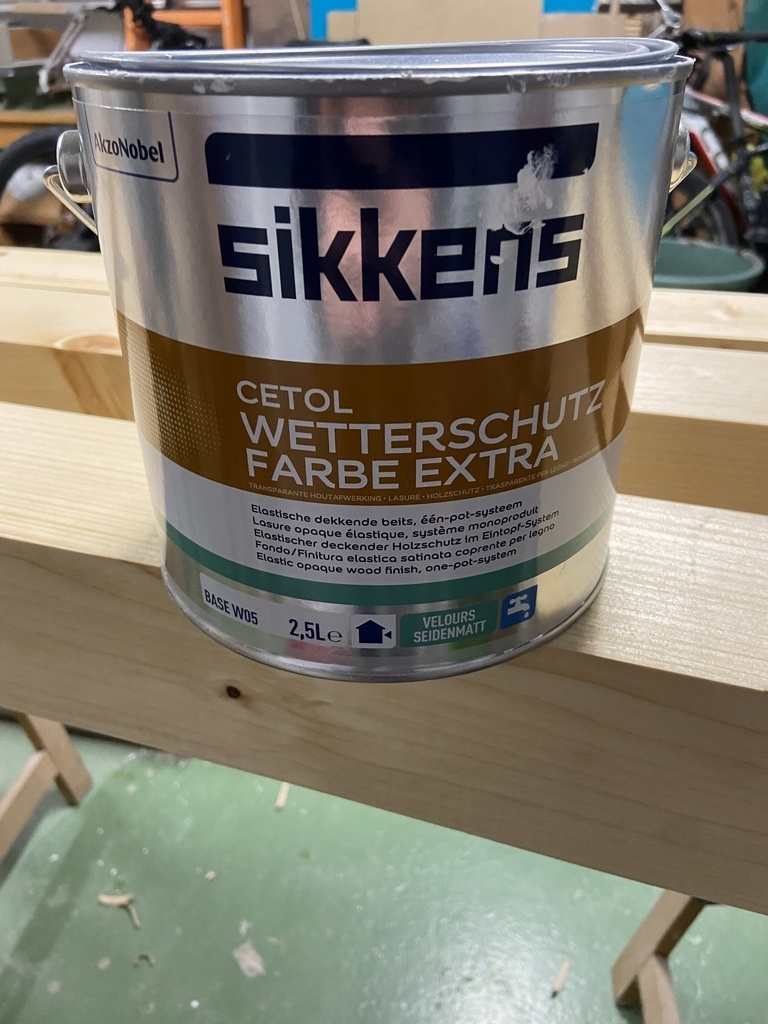

En ce qui concerne la finition, la structure a été lasurée avec un primaire de protection, puis peinte en blanche (choix du client). Le revêtement de façade a été lasuré avec ArboGrey Perlmutt. Ce produit est assez cher, mais il a un bel aspect lorsqu'il est appliqué au pistolet (c'est plus difficile avec un pinceau).
Pour le toit, j'ai utilisé des plaques acryliques de couleur bronze d'une épaisseur de 3 mm (je crois que c'est la marque Sinus). La découpe a vraiment été un calvaire (comme dit, rien n'est droit, donc des coupes en biais), et la meilleure coupe a été obtenue avec une mini-scie circulaire. Mais ce n'est vraiment pas idéal.

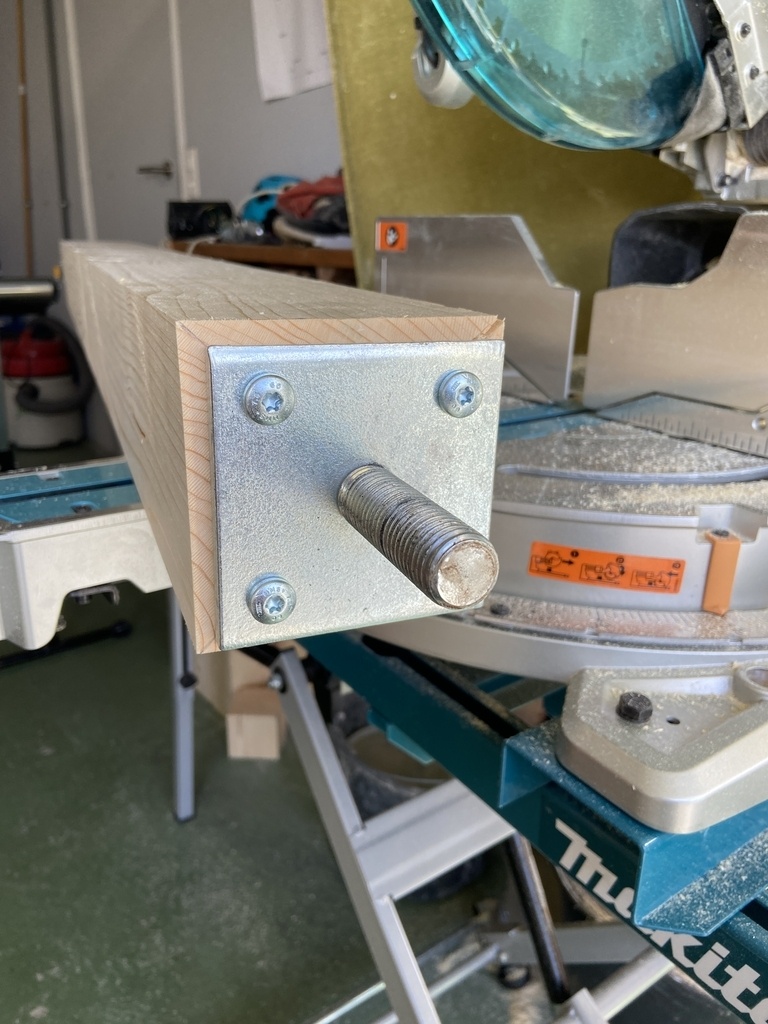

Enfin, pour les fixations des poteaux, je suis parti sur des supports réglables afin 1) d'isoler l'humidité du sol et 2) de compenser les éventuelles erreurs de mesure de niveau.
Enfin, question de coût, je vais parler en francs suisses, mais 1 CHF ≃ 1€ :
- Bois de construction (0,73 m3) : 419-
- Toiture avec fixations : ≃ 800-.
- Bardage bois + fixations : ≃ 900-
- Autres (peinture, fixations de poteaux, ...) : ≃ 200-.
Donc un total de matériaux d'environ 2500€.
Voilà.

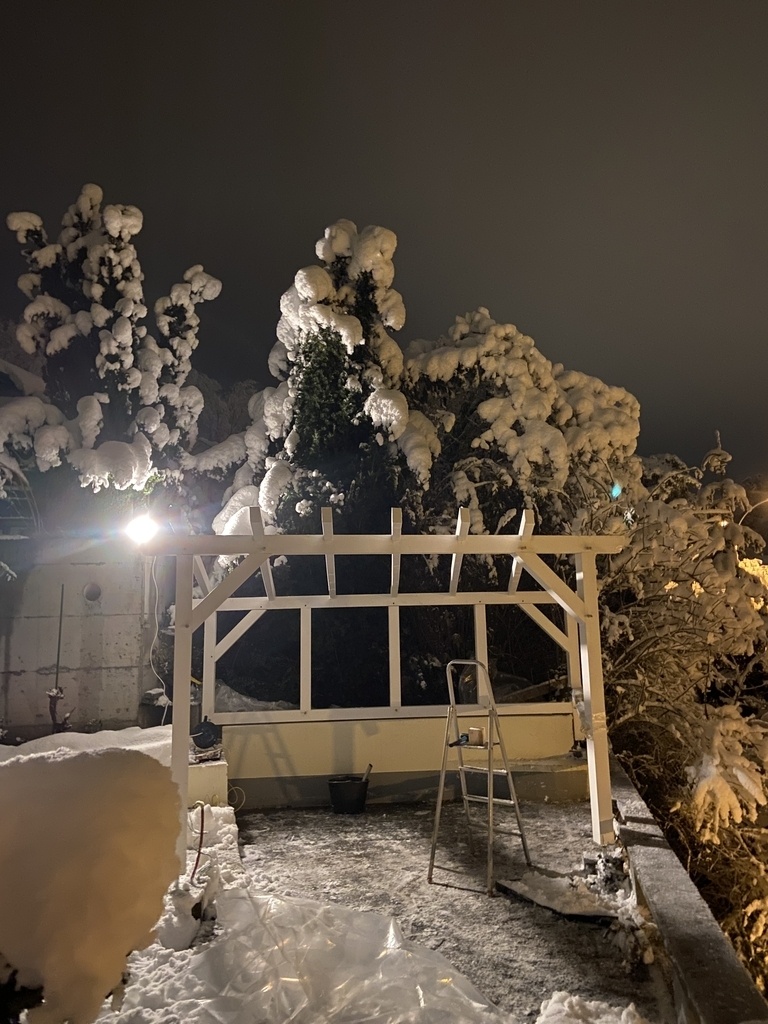

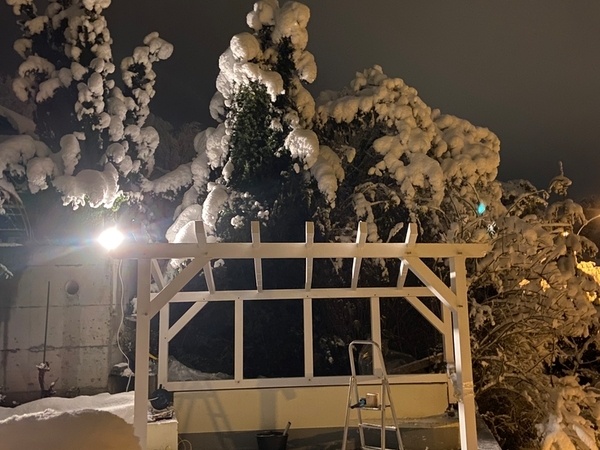

Ah et si jamais, évitez comme moi de faire ça en hiver quand il pleut et qu'il fait -10°C, ça vous évitera sûrement des problèmes :)
Licence
Discussions
excellent !
comment as tu préparé ton tracé : tu as fait une épure au sol ou bien fait tes tracés d'après des cotes ?
merci
Je n'ai pas fait d'épure au sol car je n'avais pas vraiment la place. Pour les 2 portiques (avant et arrière) j'ai fait des plans à partir de cotes et taillé selon les plans.
Et pour toute la partie transversale (coté gauche et support du toit) j'ai tracer directement sur place après avoir monté les 2 portiques.
impeccable ! merci pour les conseils !
Bonjour
bien fait
mais....
un détail qui me choque :
pas de contreventement avant-arrière à gauche (comme sur l'original), mais juste droite-gauche (ok, a droite c'est assez rigide), et le poteau arrière posé dans le vide
autre détail, les barres obliques sur les volets à l'envers
bonne journée
Hervé

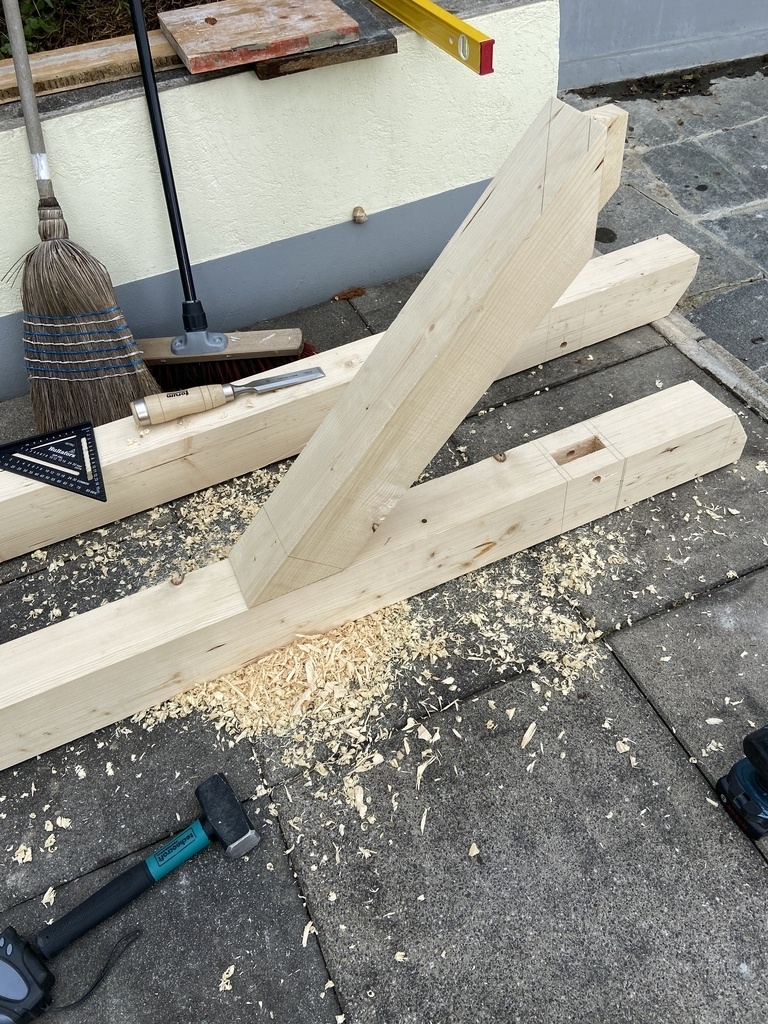

ps: pour ta prochaine réalisation de jambes de force, il faut faire mieux !!
mais pas comme moi, cherchez l'erreur
Salut
Comme dis je ne suis pas un expert et j'ai effectivement encore beaucoup à apprendre. Après le propriétaire est très satisfait du résultat donc je suis content.
Le poteau arrière n'est bien sûr pas posé dans le vide mais repose sur une fondation en béton et est fixé comme toutes les autres.
En ce qui concerne les contreventements sur le côté gauche, je pense que tu parles du cas du vent au soulèvement. Mais les traverses sont sécurisées par des vis dans les poutres. Je n'en vois donc pas l'intérêt statiquement.

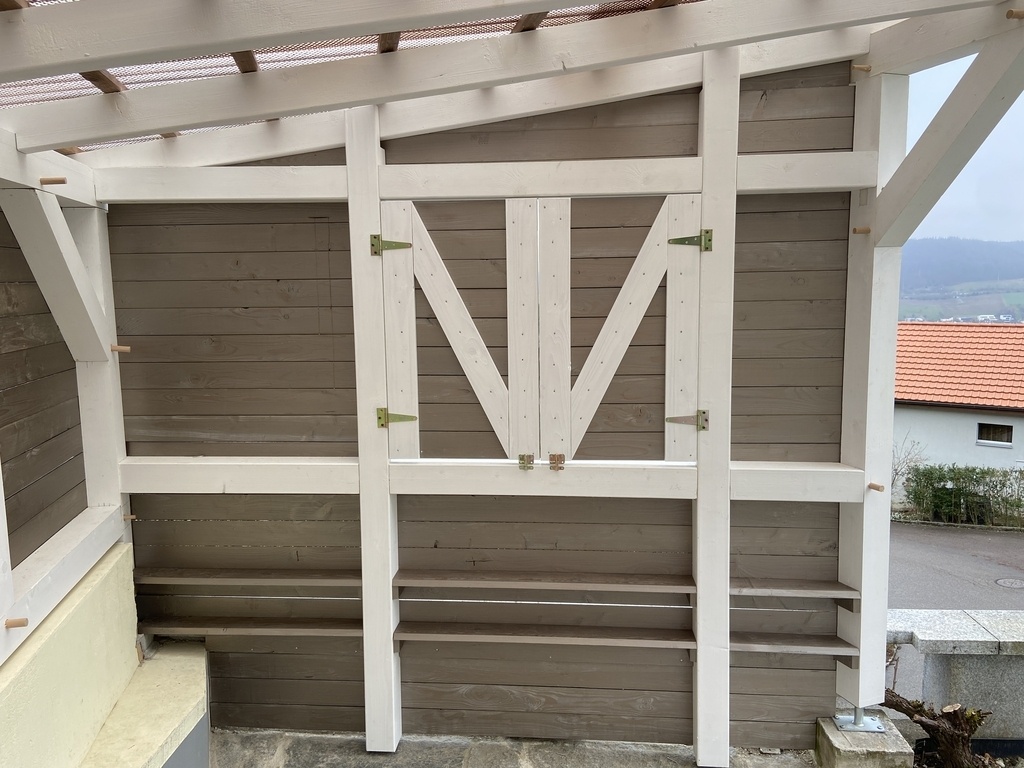

Pour les volets comme le bardage est à l'horizontal je ne pouvais pas trop faire autrement. Et surtout cela forme un "M", comme le nom du propriétaire
