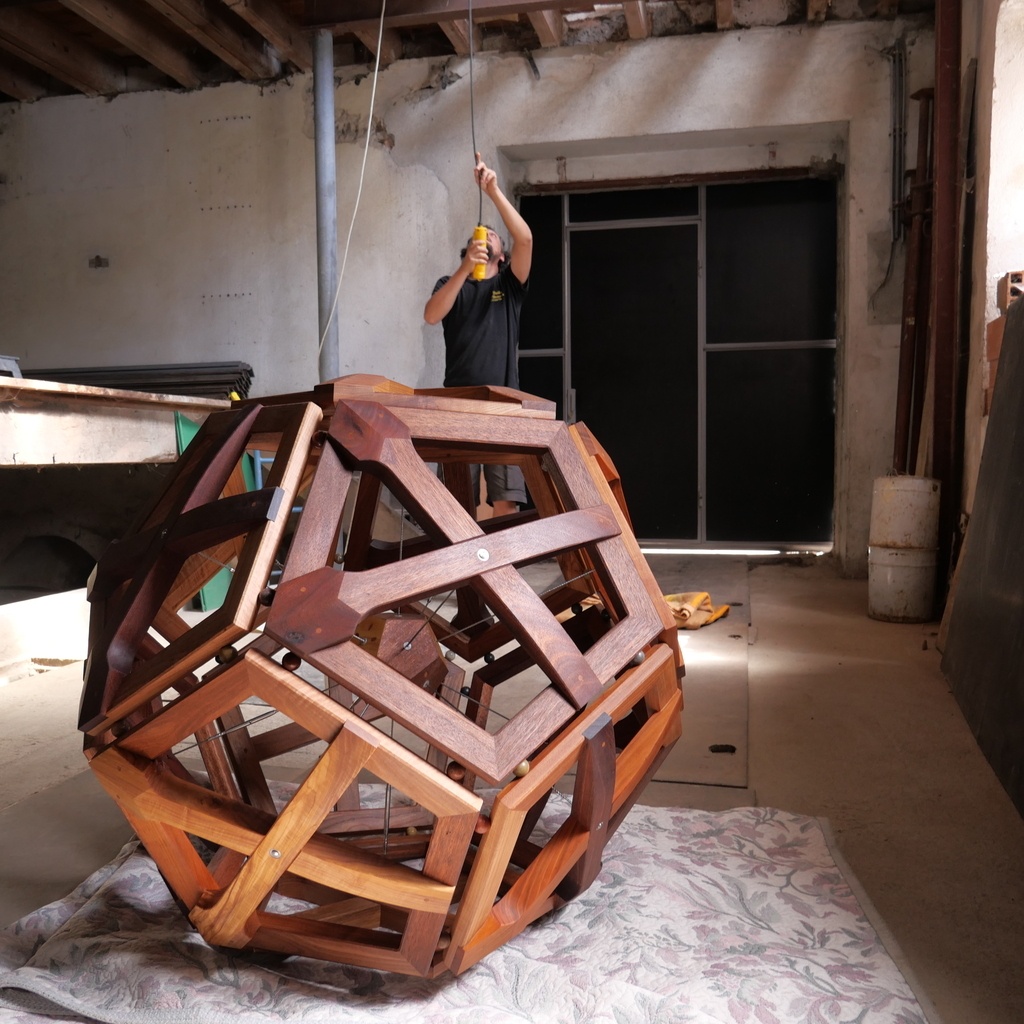

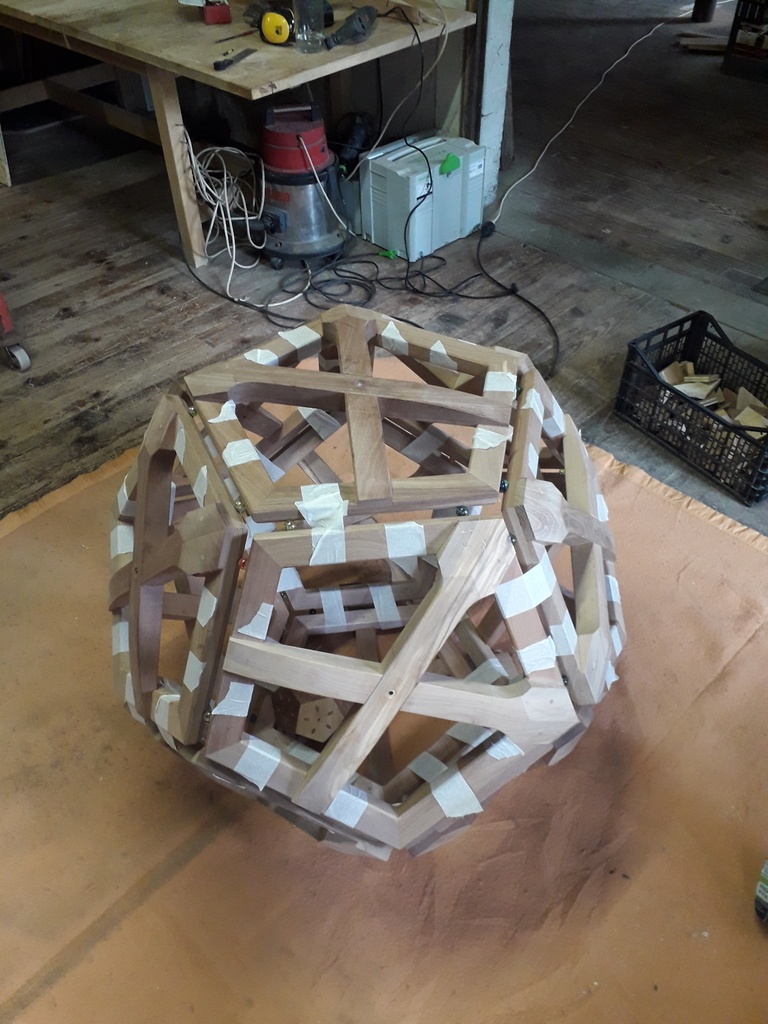

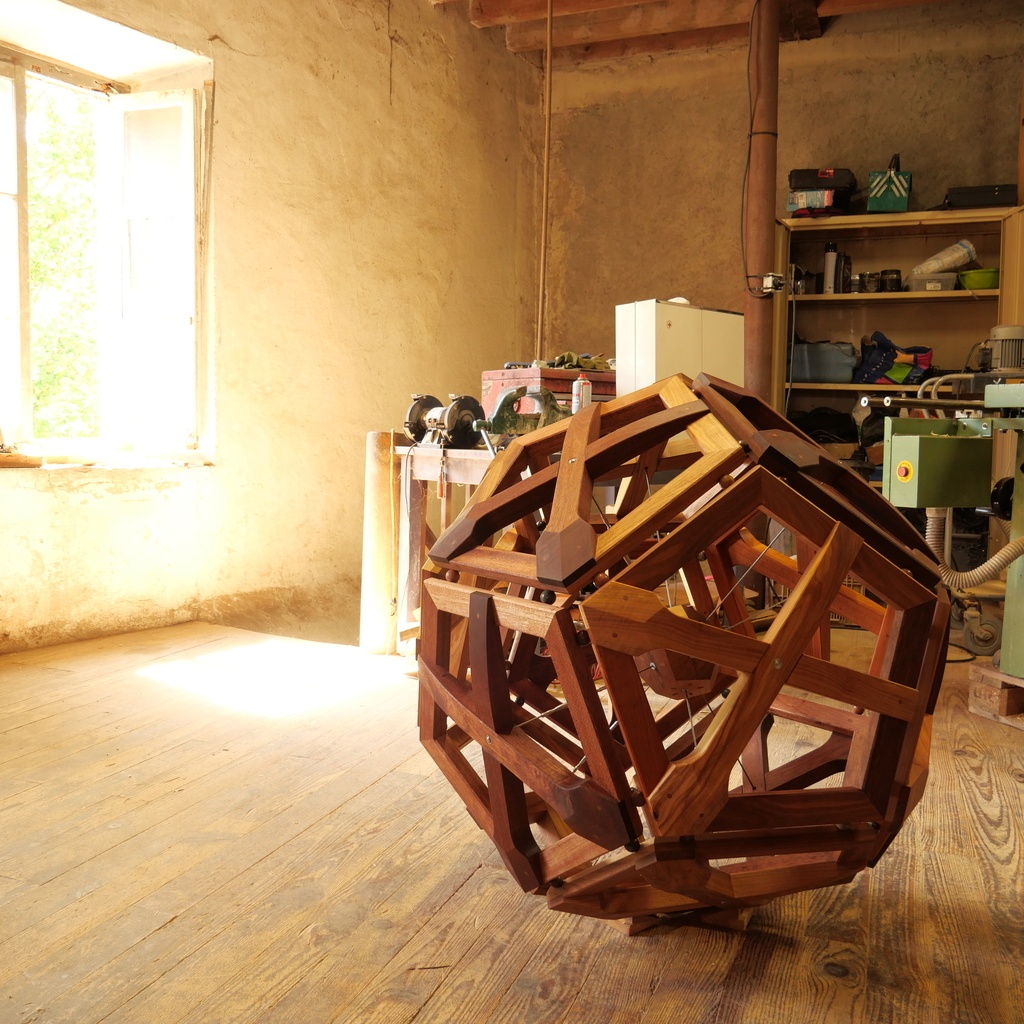

Dodécaèdre assemblé par tenségrité à partir de 12 faces en bois de diverses essences, 60 billes en pierre (fabriquées par mes soins), 6 câbles inox et un petit dodécaèdre.

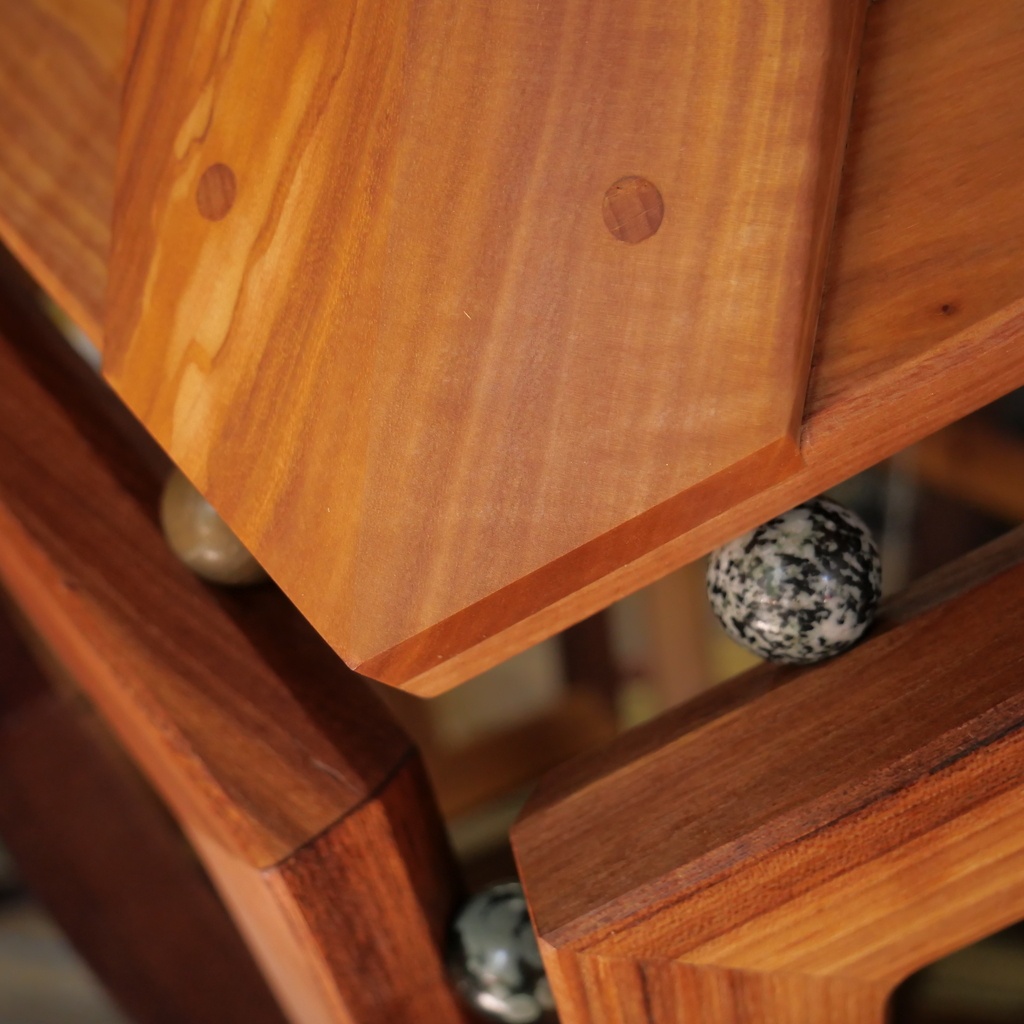

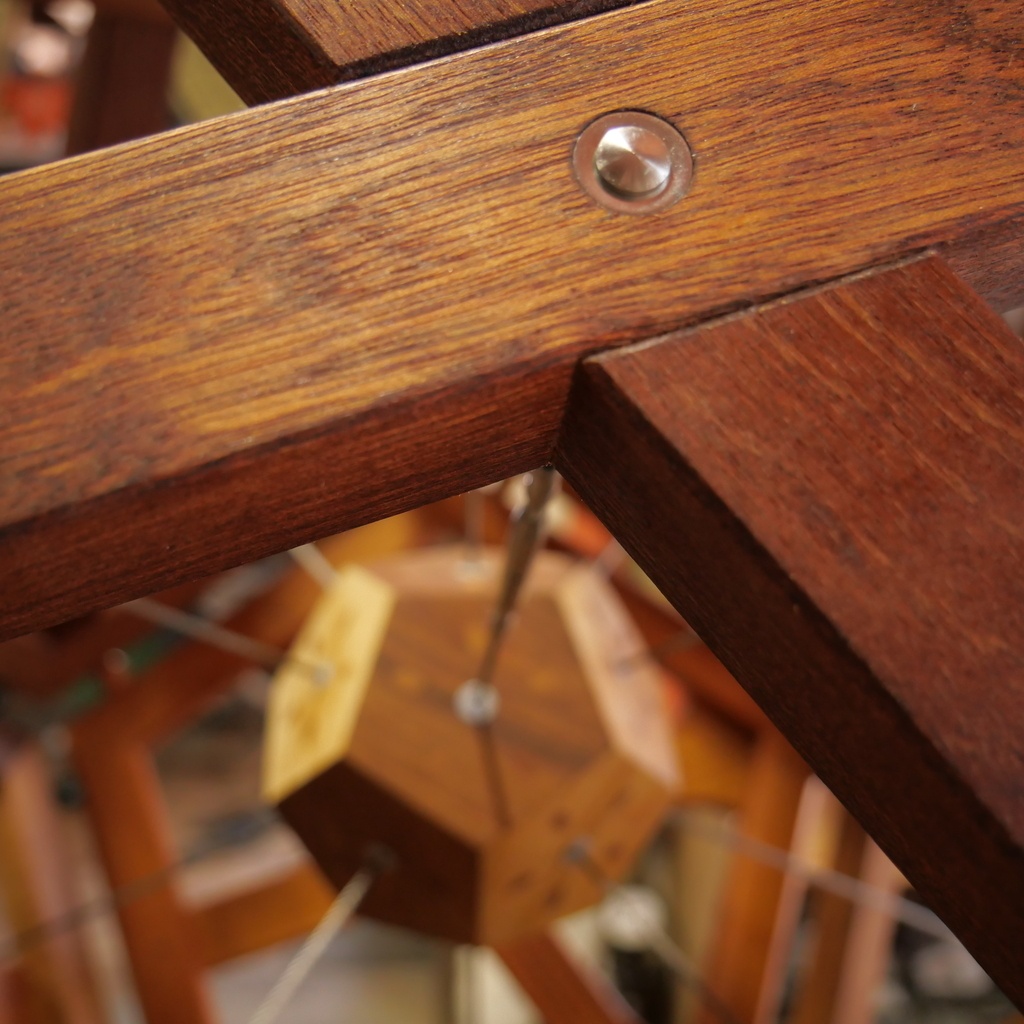

La tension des câbles rend l'ensemble rigide et les billes sont comprimées entre les arêtes.

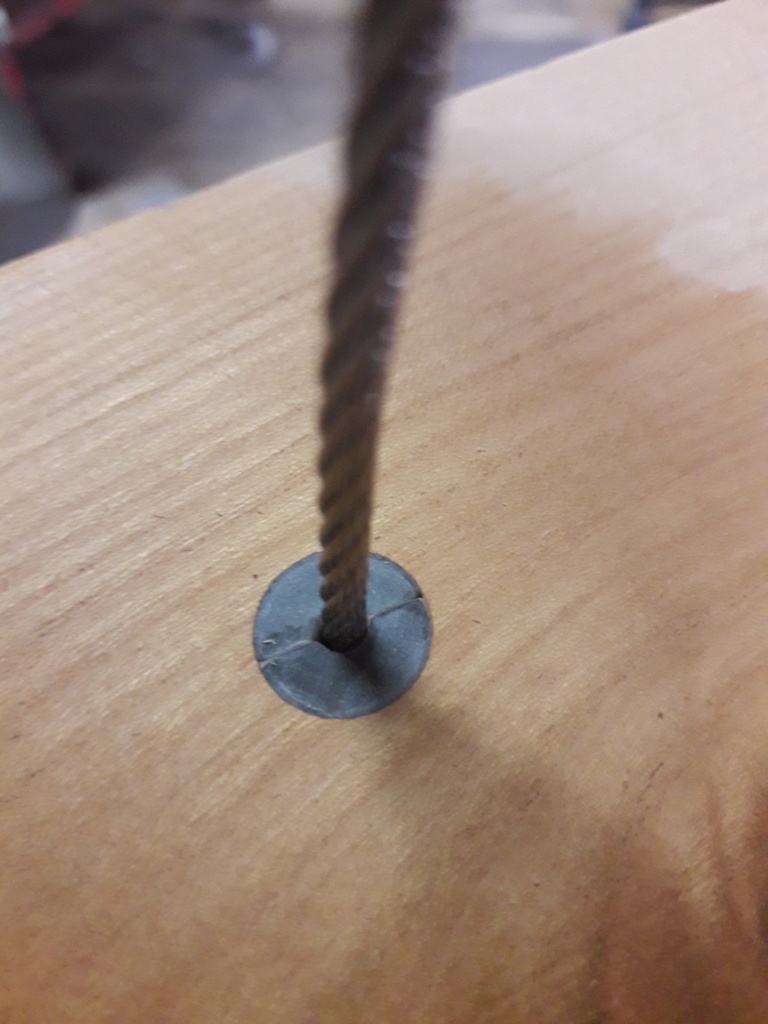

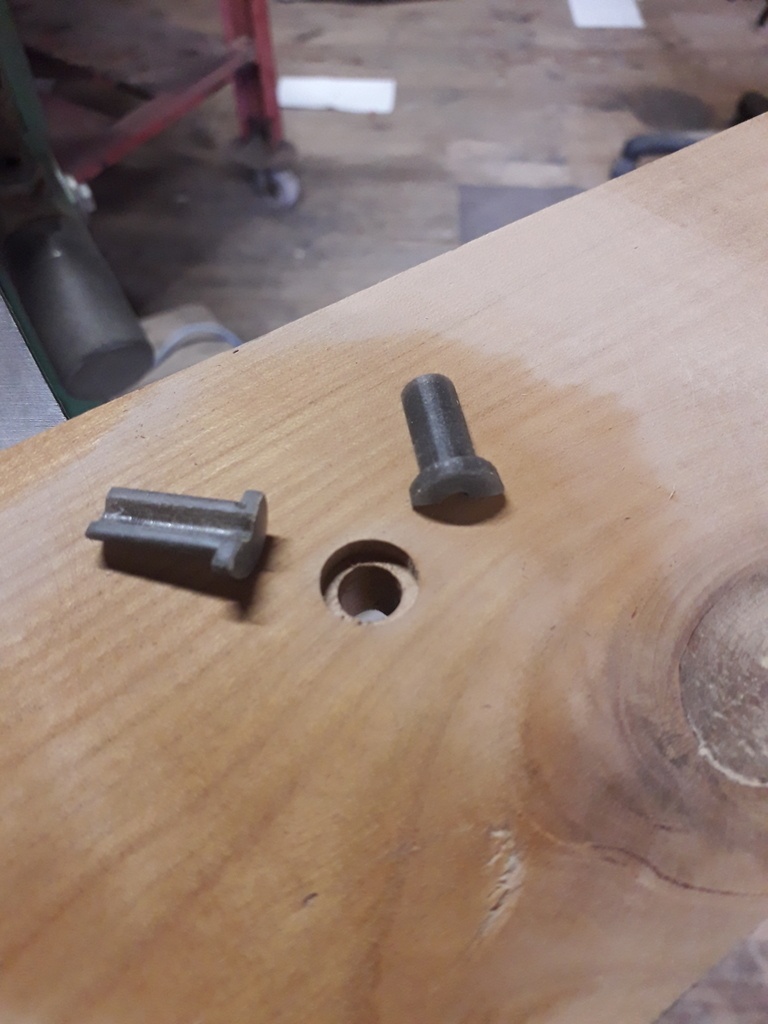

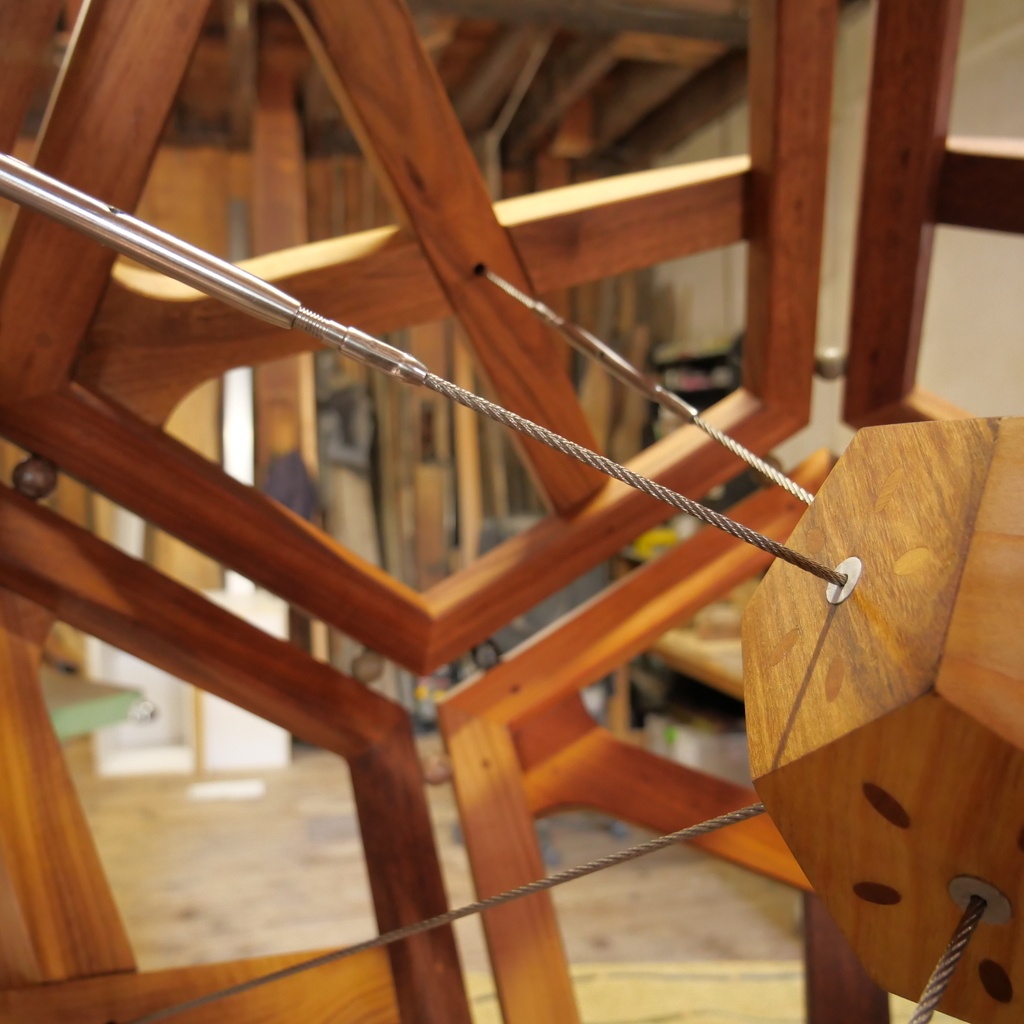

Les 6 câbles traversent le petit dodécaèdre.
Les billes sont usinées au tour avec une perceuse à colonne munie d'un trépan diamant puis polies avec une machine à 3 têtes dans lesquelles la bille tourne aléatoirement.
Les pierres ont été récoltées dans la rivière de l'Arize et de la Durance.
Acajou
Olivier
Orme
Merisier
Chêne
Erable
Hêtre

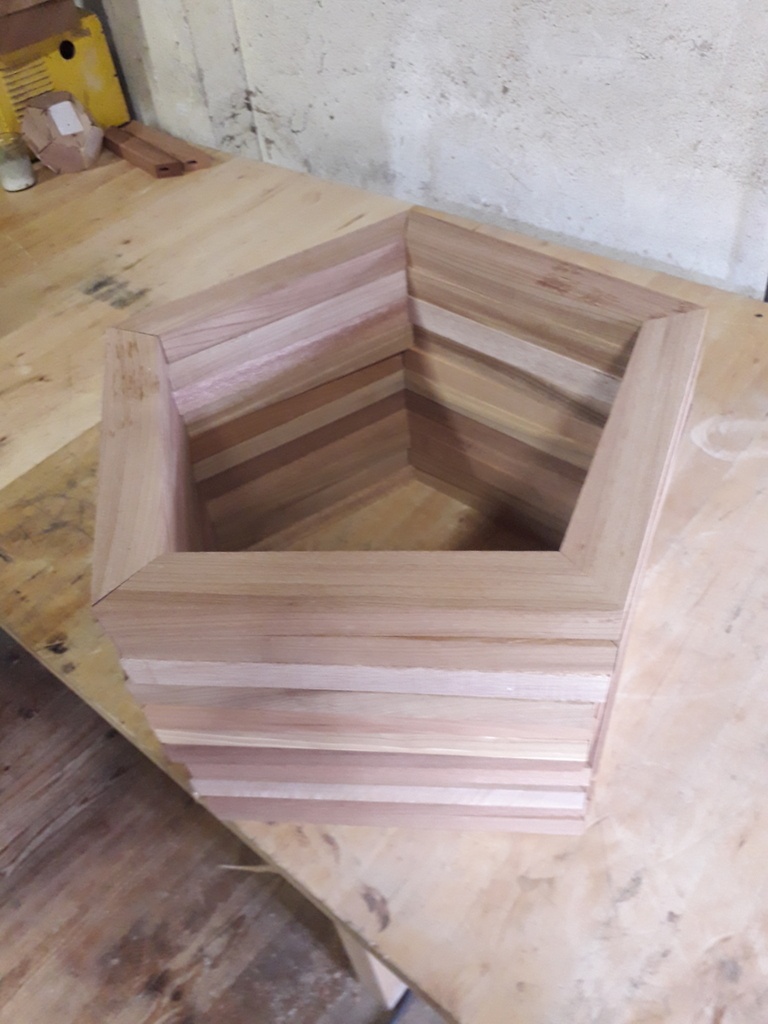

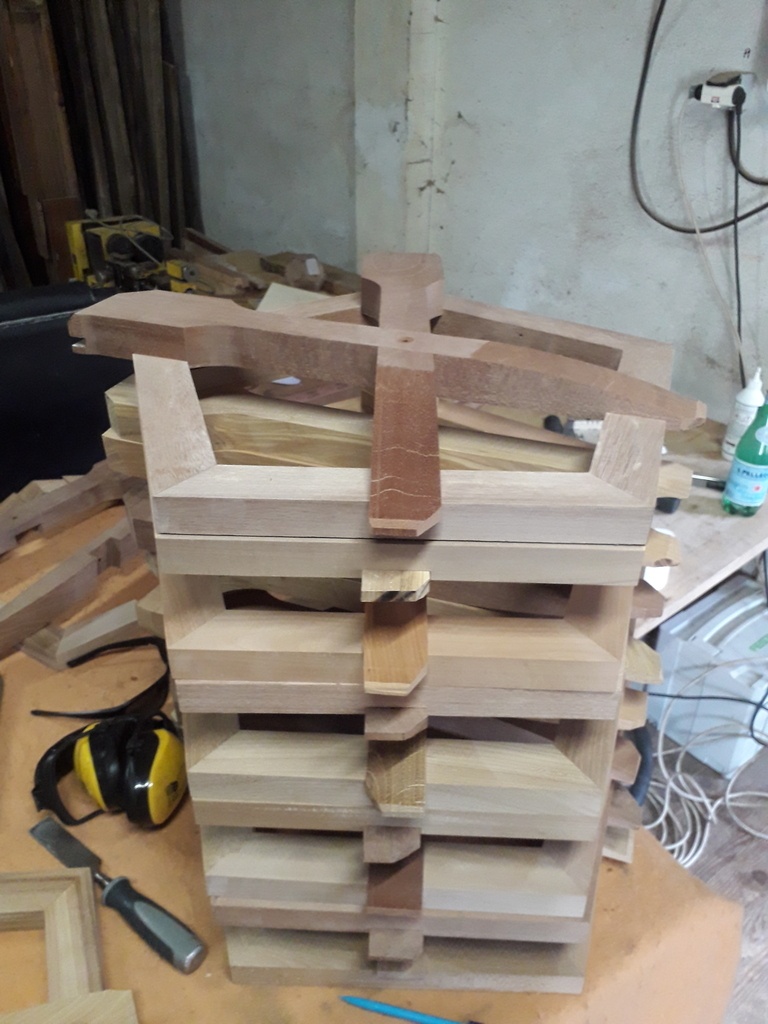

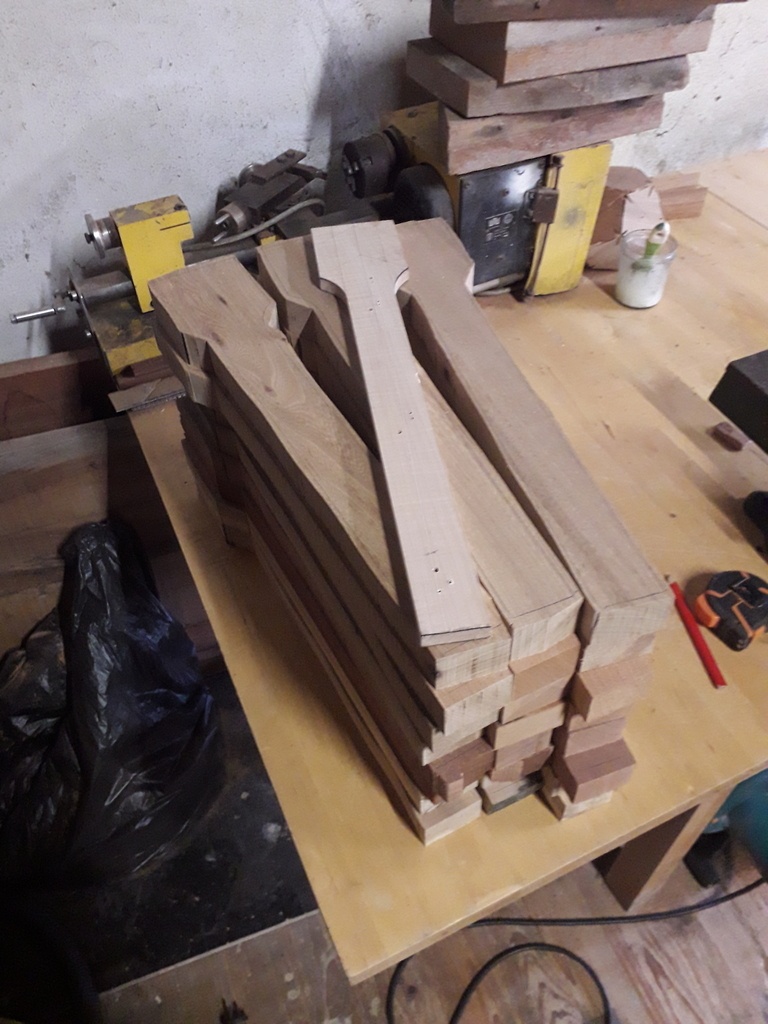

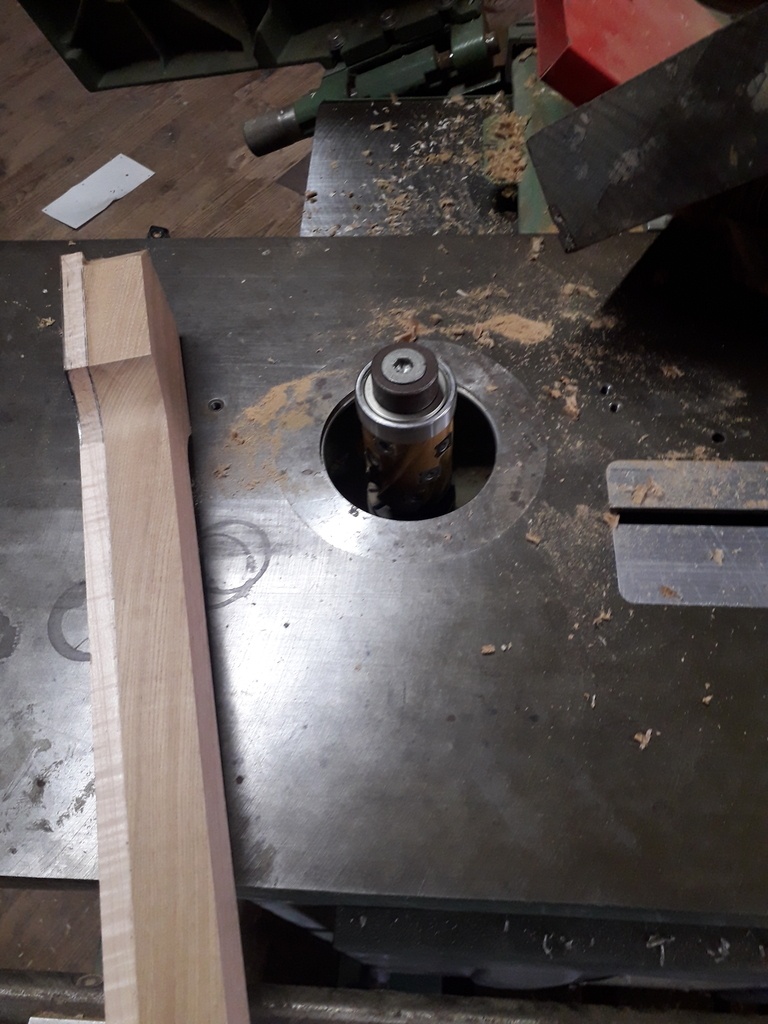

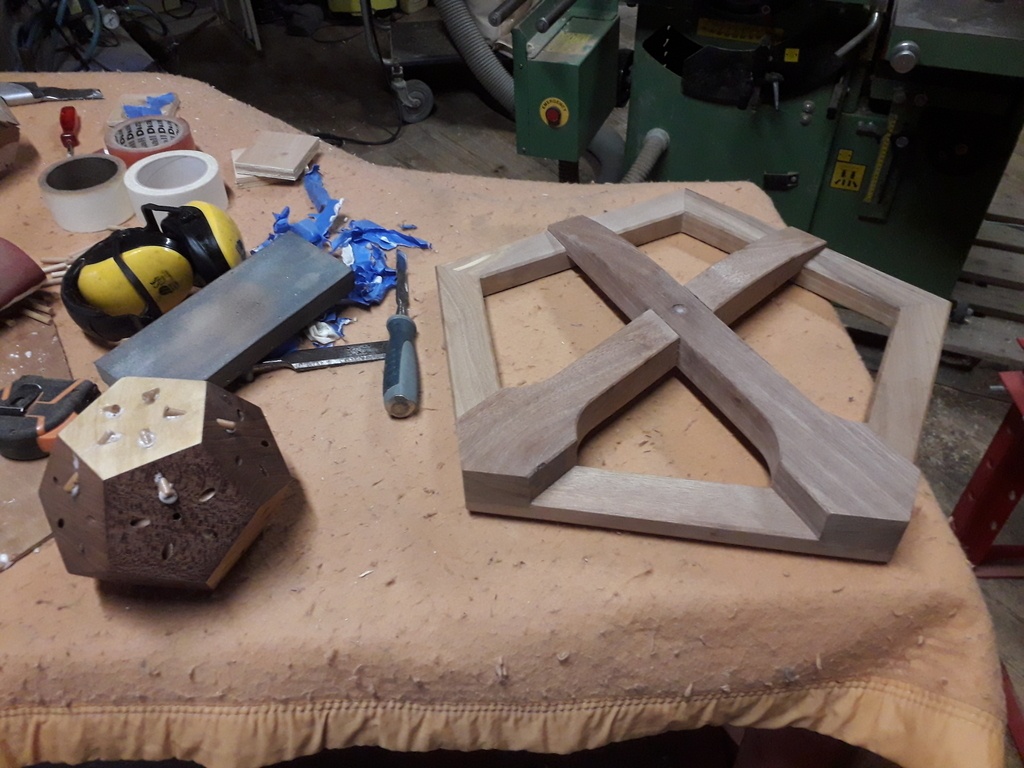

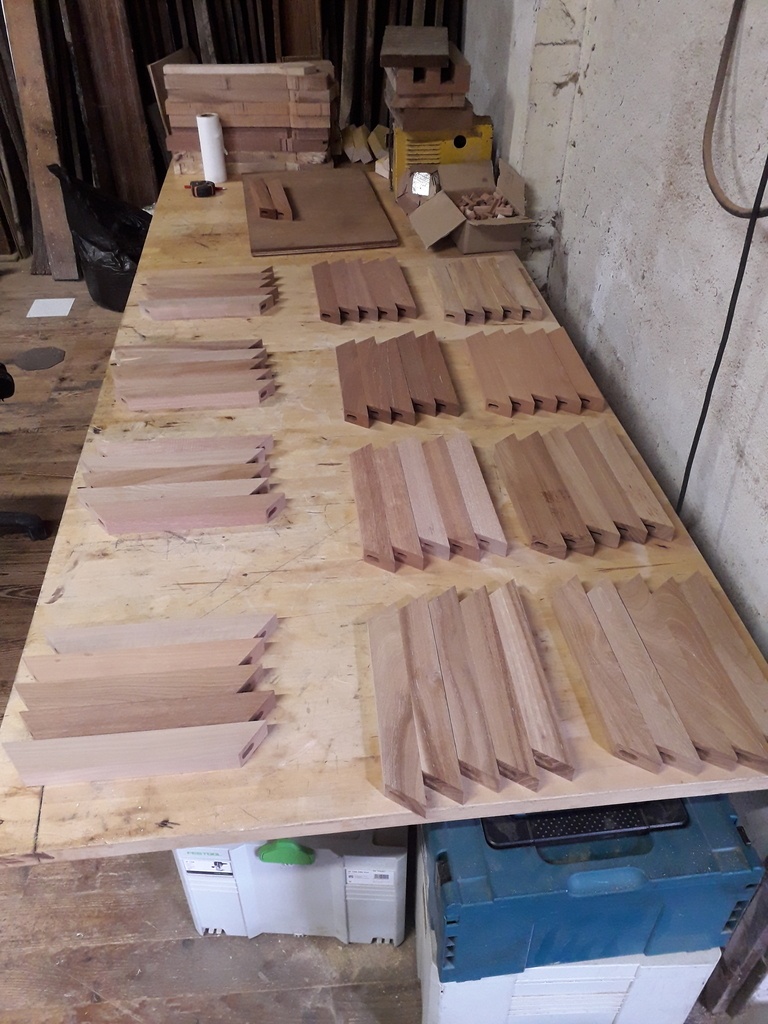

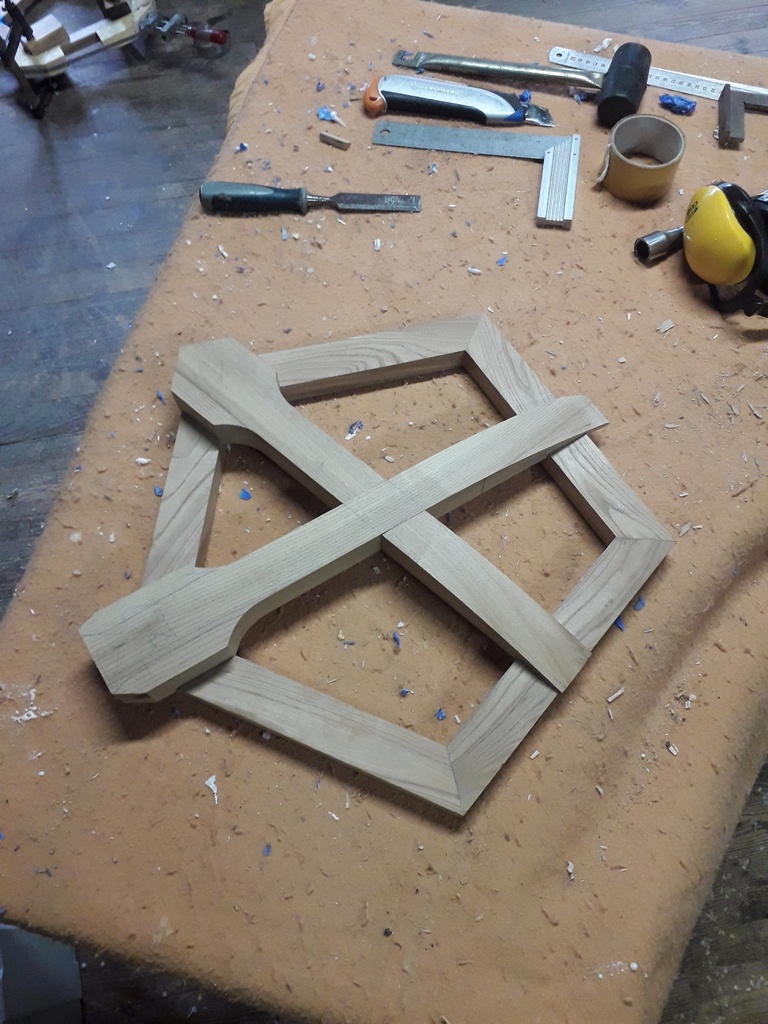

Détails de la fabrication, partie bois :

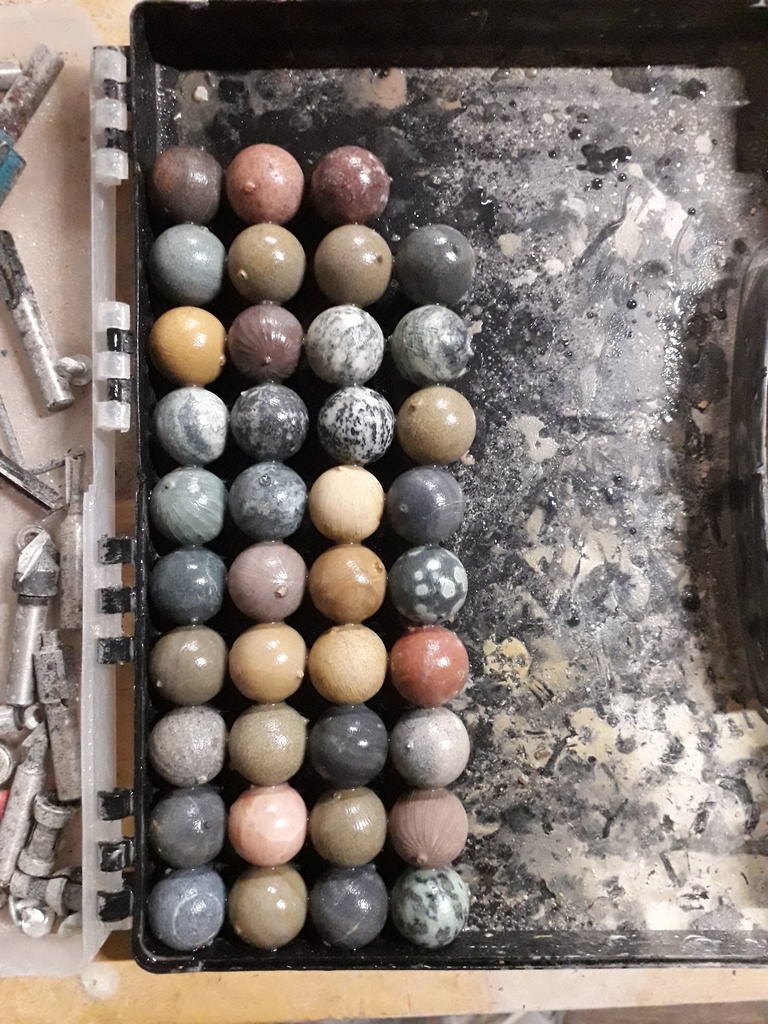

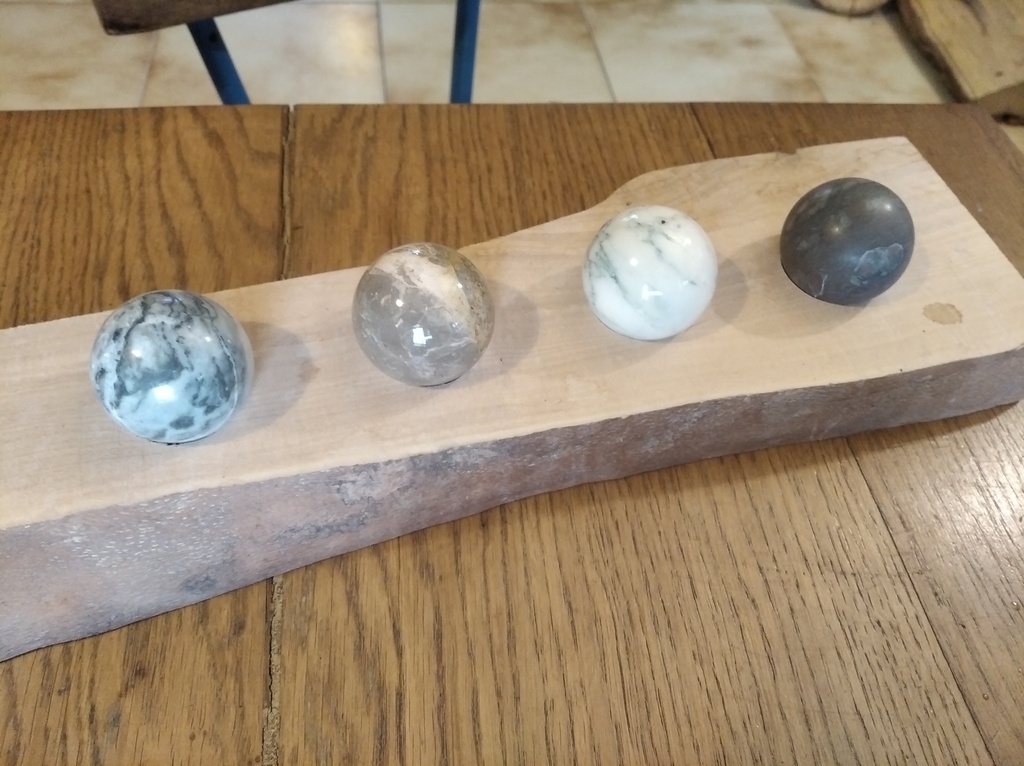

Billes en pierre :
J'ai utilisé un mix de plusieurs méthodes trouvées sur youtube.

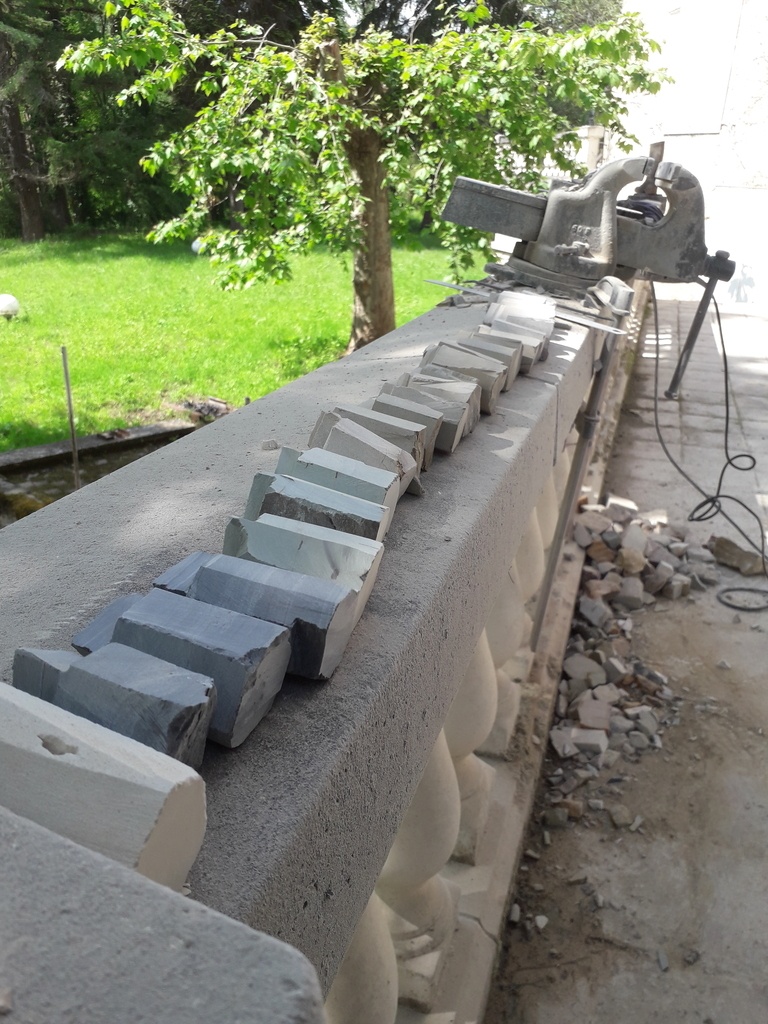

Découpage d'un cylindre 6 faces dans un caillou.
Découpage d'une accroche triangulaire pour les mords du tour.

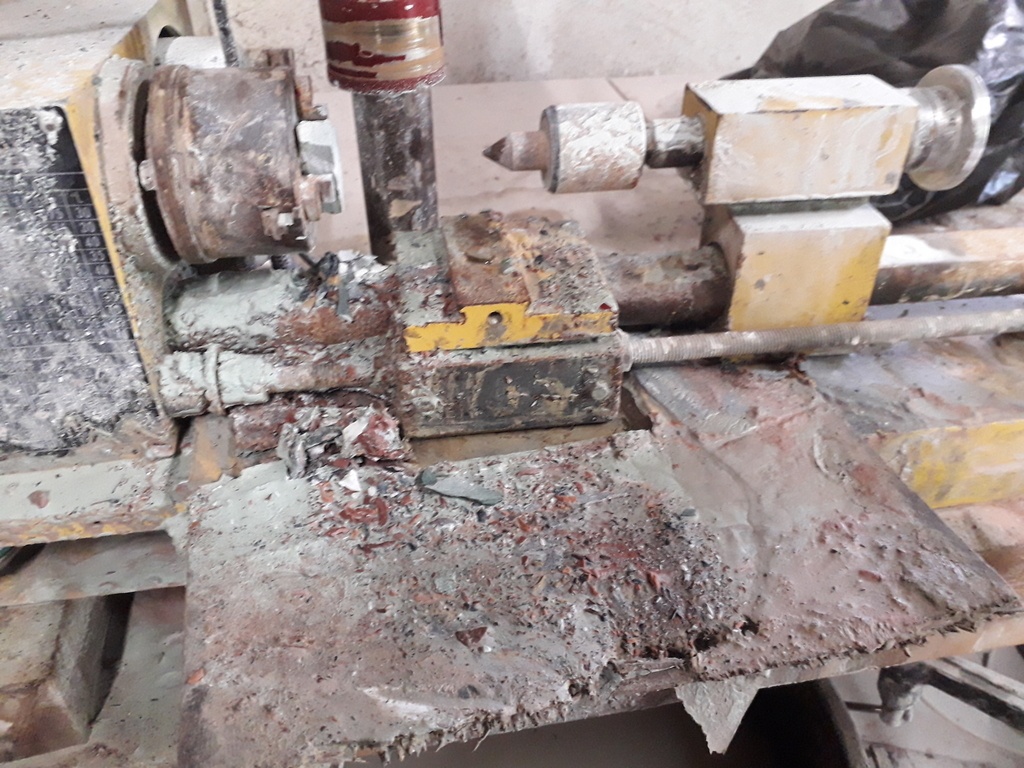

Fixation d'une perceuse à colonne au dessus de l'axe du tour, bien centrée perpendiculairement.

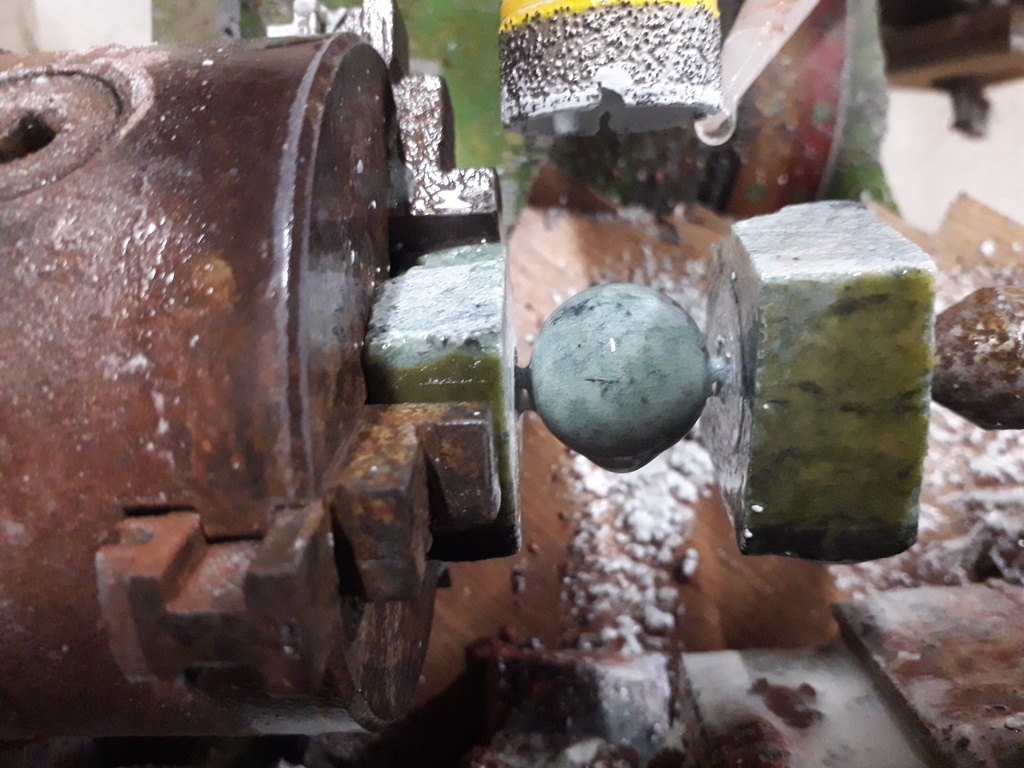

Usinage du caillou avec un trépan diamant du diamètre intérieur souhaité (22mm)

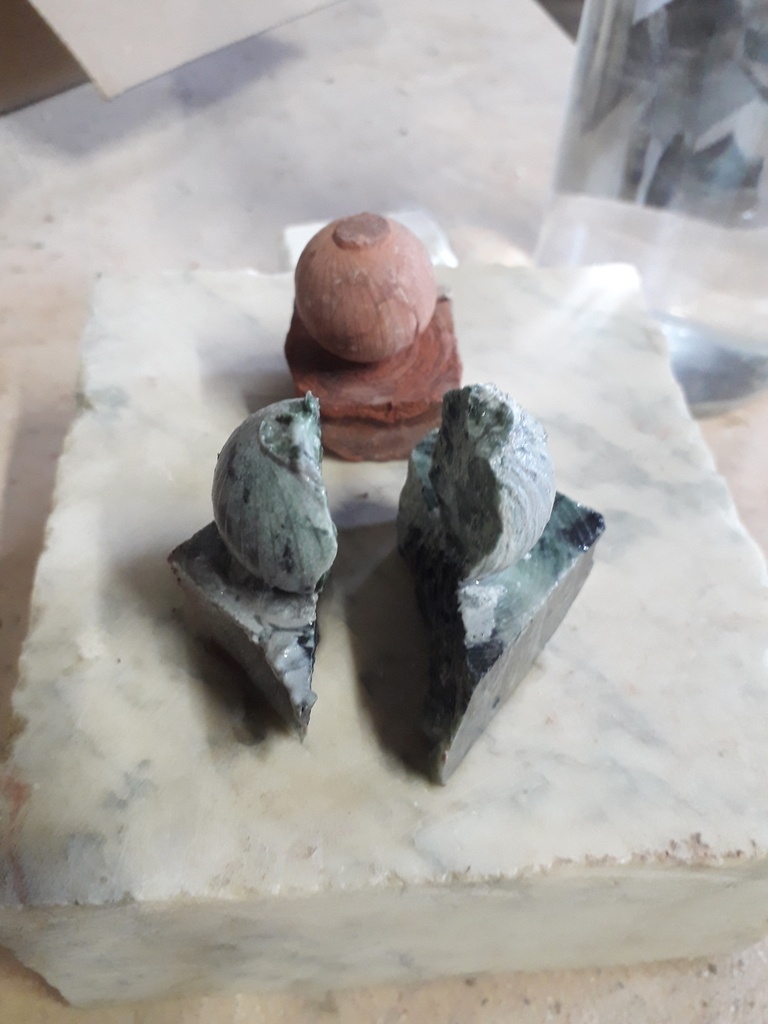

La bille se décroche quand ça arrive presque à la moitié de la sphère.
Reste à meuler les 2 petits tétons qui restent.
Usinage en vidéo :

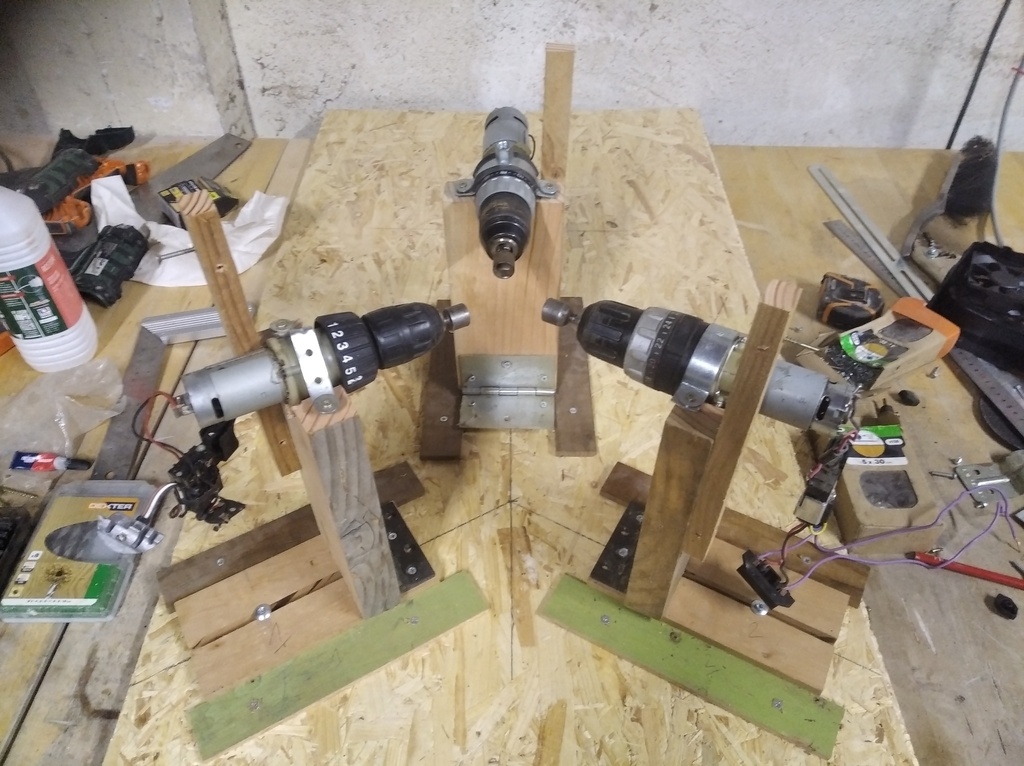

Machine a poncer et polir les billes :

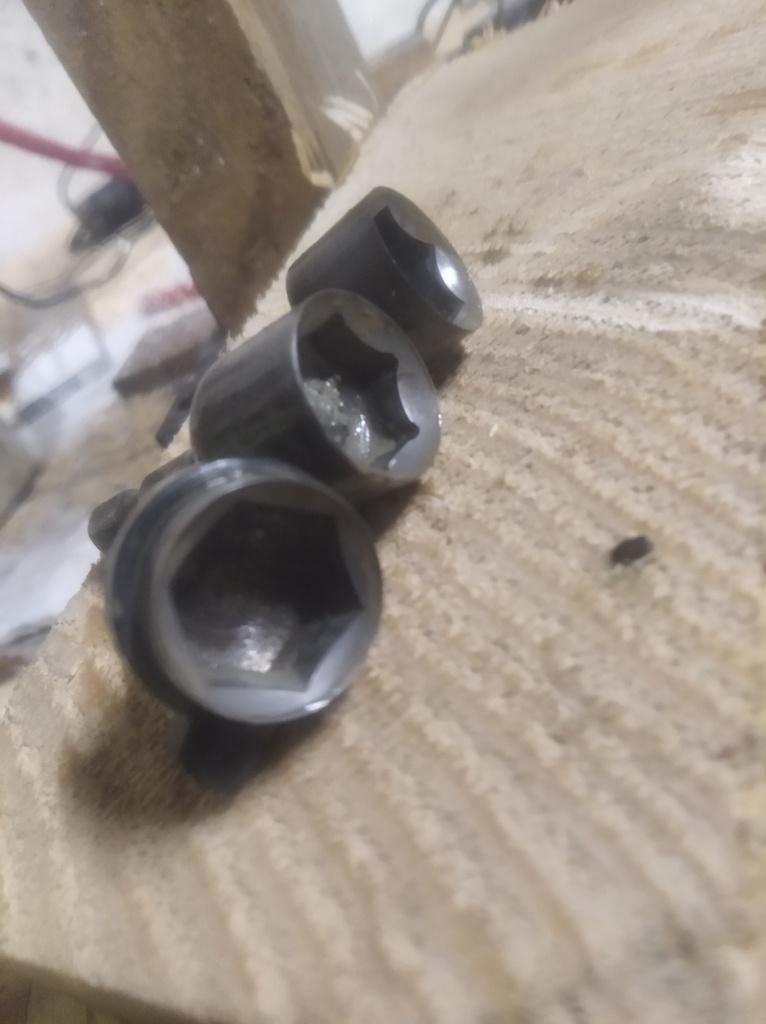

Pour le ponçage j'ai utilisé du grain de 80 à 600 à base de silicium puis de l'oxyde d'aluminium en ajoutant du cuir sur les douilles pour un effet miroir.

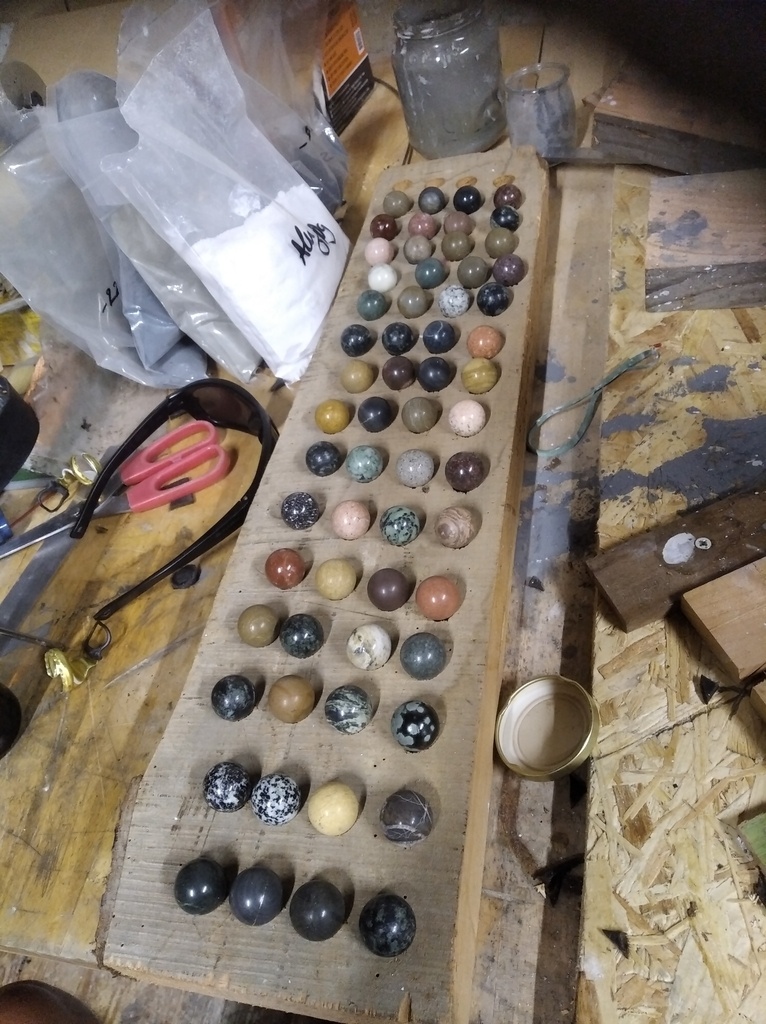

Polissage miroir :
Licence
Discussions
Sacrée œuvre ! Faut avoir la passion du dodecaedre là...
merci :-)
j'ai la passion en effet
Octaèdre en cours ...

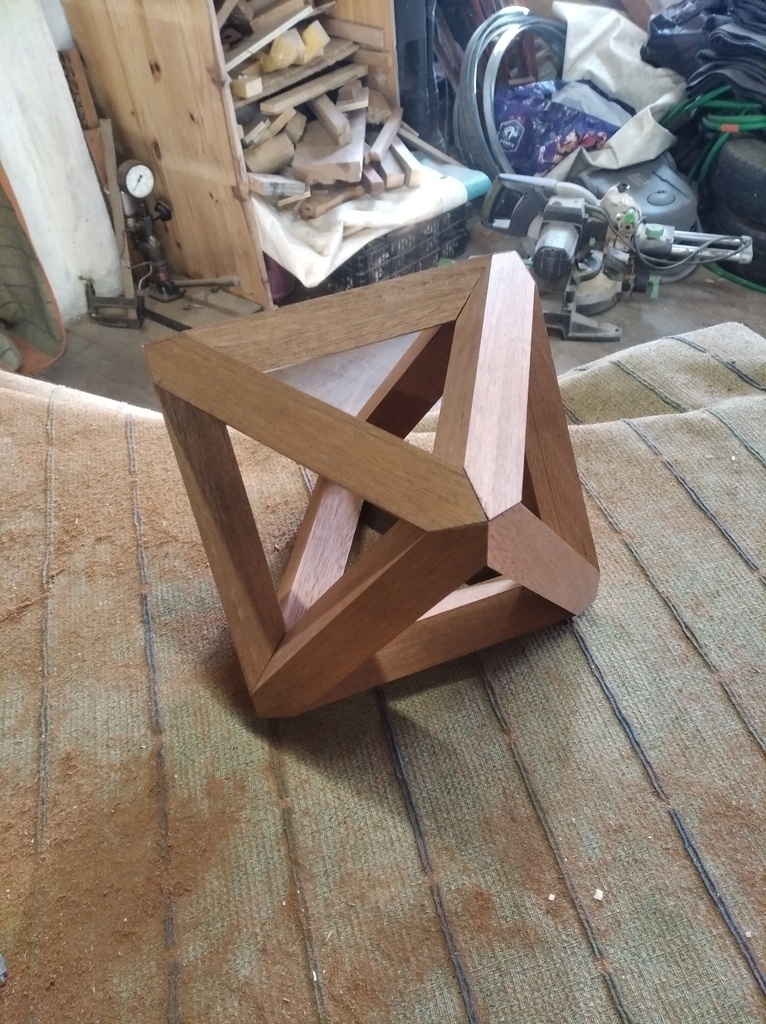

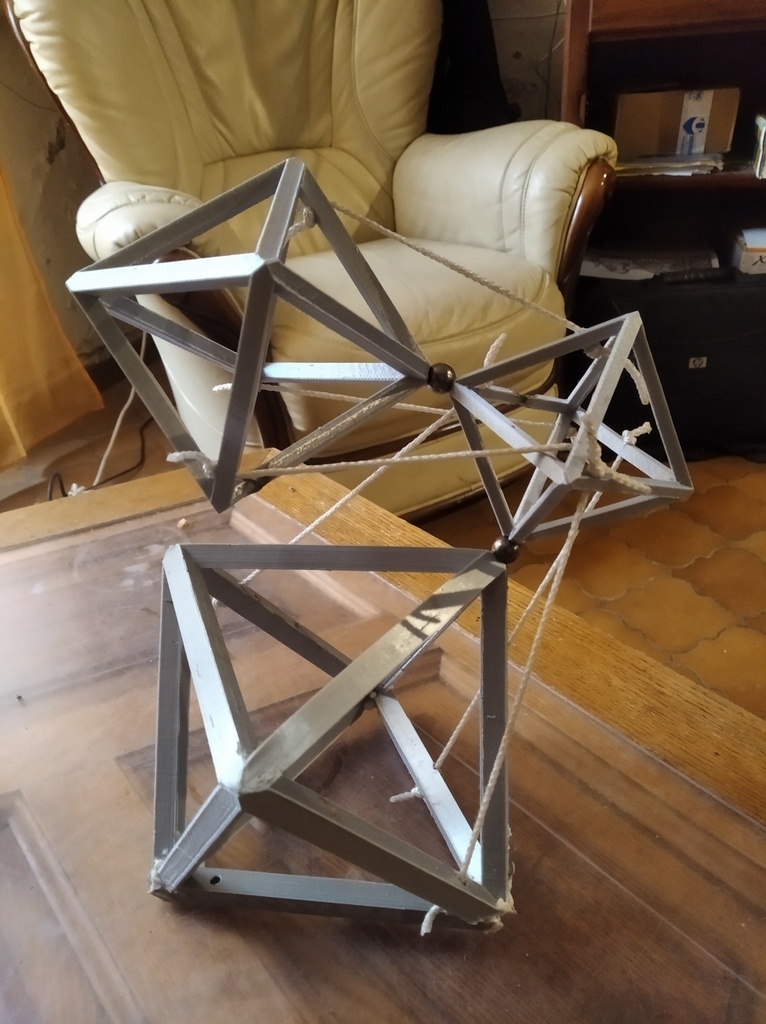

Voila une photo du prototype et une du futur petit octaèdre.
jubois Très joli octaèdre. C'est aussi en projet chez moi. Serait-il possible d'avoir les angles de coupe ? Merci
jmarcp
j'ai coupé 2 angles par bout, donc 4 par brins. (comme dans le photos de l'icosaèdre)
Angle dièdre 109.47°
180-109.47 = 70.53
divisé par 2 = 35.265°
Donc sur une scie sur table, 35.3° d'angle du chariot pour une coupe et son inverse pour l'autre coupe.
Pour l'orientation de la lame de scie, en fait c'est 45° mais comme le chariot est a 35.3° il faut faire une projection de l'angle et on obtient 60°
Ce qui donne 30° d'angle de la lame.
jmarcp c'est pas la même façon de faire que le dodécaèdre dans tes créations.
jubois Merci pour les informations. En effet, dans le dodécaèdre que j'ai construit, je suis parti de 12 pentagones que j'ai assemblé. On a donc 12 faces planes comprenant les bois. Pour cet octaèdre, les côtés plats des bois ne forment pas les triangles; c'est tout l'intérêt de cette construction, qui pourrait également être utilisée pour un dodécaèdre.
Bravo pour cette chose qui ne sert à rien mais qui est superbe.
Je fais aussi dans l'inutile
j'aime les maths aussi mais l'ordi est meilleur que moi :-)
Excellentissime! Un truc à la Leonard de Vinci... J'en veux une!
J'adore!
Super réalisation c'est trop bien.
Un seul adjectif : Fou
La réalisation est folle.
Le réalisateur est fou !
merci je vais le prendre comme un compliment
Pour la petite histoire, le plus fou dans cette histoire a été d'usiner 60 billes en pierre, sphériques et polies miroir. Un sacré défi.
jubois : C'en est un, à n'en pas douter!
jubois
Un pas à pas pour les billes de pierre illuminerai ma lanterne
Merci d'avance
+1
Yessss merci pour vos questions.
J'ai étoffé la description de cette création.
jubois merci pour cette réponse
Certes, certains sur ce site, ont des des facilités avec la Geometrie.
BRAVO, CHAPEAU BAS! Et Merci de partager vos connaissances.
Mais ce site a egalementla bonne intelligence de contredire Platon.
-Platon qui avait fait graver sur sa porte:
"Nul n'entre ici s'il n'est Géomètre "
Merci Boris Beaulant de ce site ou tous leS Amoureux du bois, peu importe
Leurs degrés de connaissances et d'habileté peut s'Exprimer, Apprendre, Partager.
racmterrof Marc entièrement en accord avec toi, merci à Boris Beaulant Boris qui a eu cette idée géniale de créer ce site.
Honnêtement c'est l'ordi qui fait les calculs :-) Et c'est grâce à plein de ressources sur internet, comme ce super site (merci Boris) que je peux apprendre plein de trucs.
Il me semble avoir lu sur la toile que Pythagore décrivait la géométrie comme étant le langage de Dieu. Il serait ravi d'apprendre qu'on l'enseigne maintenant à des mioches.
Merci mais sans tous les chouettes contributeur-ice—s, ce site ne serait pas ce qu’il est
Nairod
Que faut-il comprendre?
-Qu'est-ce qu'un "mioche" selon toi?
-Pourquoi Dieu serait ravi " qu'on l'enseigne maintenant à des mioches"?
Est-ce parce que avant (c'etait quand avant) les mioches étaient considérés incapables de recevoir un enseignement?
racmterrof Apparement à l'époque c'était réservé à l'élite, et maintenant c'est de la connaissance de base. Comme quoi tout évolue.
Totalement incroyable !
Magistral !
Énorme!
Superbement réalisé !!! Excellent !!!
salut,
sensas
je suis aussi impressionné par le travail de la pierre (j'ai travaillé 5 ans chez un marbrier pour payer mes études) et ce que tu fais est "magique"
apparemment, sur la vidéo, tu enseignes aussi à un jeune. formidable
bonne soirée
Hervé
merci
oui c'est le fils de potes, il est super motivé par la bricole et a pu faire cadeau à sa famille de magnifiques boules en pierre polies :-)
Épatant! C'est vraiment beau ce que tu fais. Et quel travail!
C'est génial !
Tous les compliments ayant déjà été dits je ne sais plus quoi rajouter.
Bravo
Superbe et quelle patience !
Merci de partager cette superbe oeuvre ,j'aime beaucoup
Fantastique. Merci.
Est-ce que le trépan diamant apprécie de travailler de cette manière ? Combien en as-tu utilisés pour arriver à bout des 60 billes ?
Pour usiner 60 billes j'ai fait 120 tentatives.
Le trépan n'aime pas du tout la chaleur, et certaines pierres. J'ai appris au fur et à mesure que les pierres ont différentes duretés, la serpentine par exemple est tres dure ... Certains marbres aussi, mais d'autres sont très tendres comme le marbre vert de Moulis (Ariège).
Mais une fois que j'ai trouvé le bon débit d'eau sur l'outil ça l'a fait. J'ai pu faire 30 billes avec un seul trépan a la fin, alors qu'au début j'en ai cramé un sur une seule tentative.
Au final je crois que j'en ai cramé 5.
Un trépan neuf pouvant en remplacer un mort, les échecs sont dus en fait a la casse de la pierre, soit au niveau du mord du tour, soit le centreur qui la fend en 2 soit le veinage de la pierre qui fait qu'elle éclate pendant l'usinage.
J'adore l'ingéniosité ! et le résultat !
