Bonjour,

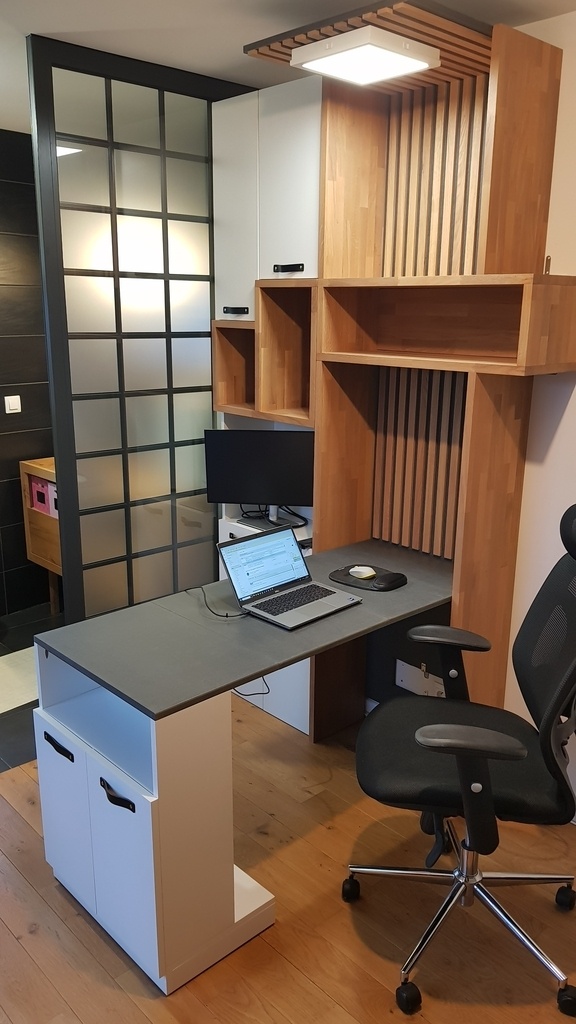

je présente humblement ma réalisation d'un bureau sur mesure pliable pour aménager l'espace de travail de ma compagne.
Je ne suis pas un professionnel du bois, mais complétement amateur. Mes petites réalisations sont un passe-temps sur mon temps libre, et mon "atelier" se limite à une planche sur des tréteaux dans mon garage, ce qui explique le délais de livraison de... plusieurs mois :)

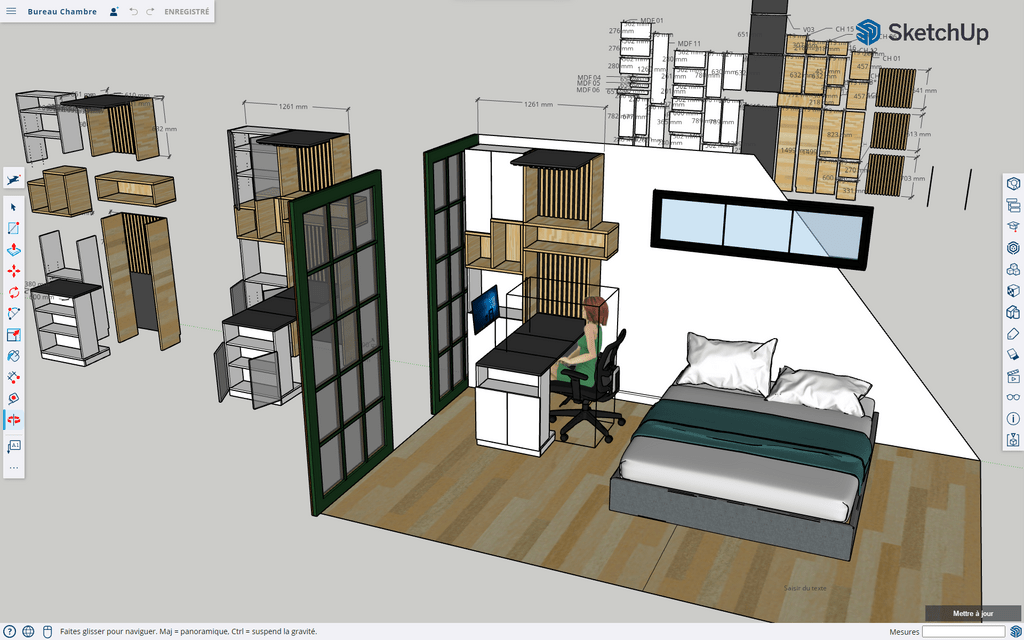

La conception est complétement personnelle, réalisée sur SketchUp Web.
Pour ce projet, j'ai utilisé du Mdf eco en 19mm, du Chêne en 26mm, et du Valchromat noir en 19mm.
Je commande mes planches découpées à mes mesures car je ne suis pas équipé pour les découpes. Je m'occupe "seulement" du ponçage, des peintures, et traitement Rubio pour le chêne et le valchromat.
Pour l'assemblage, j'utilise le système Kreg de vis biaise.
Je vous remercie par avance pour vos commentaires bienveillants et constructifs :)

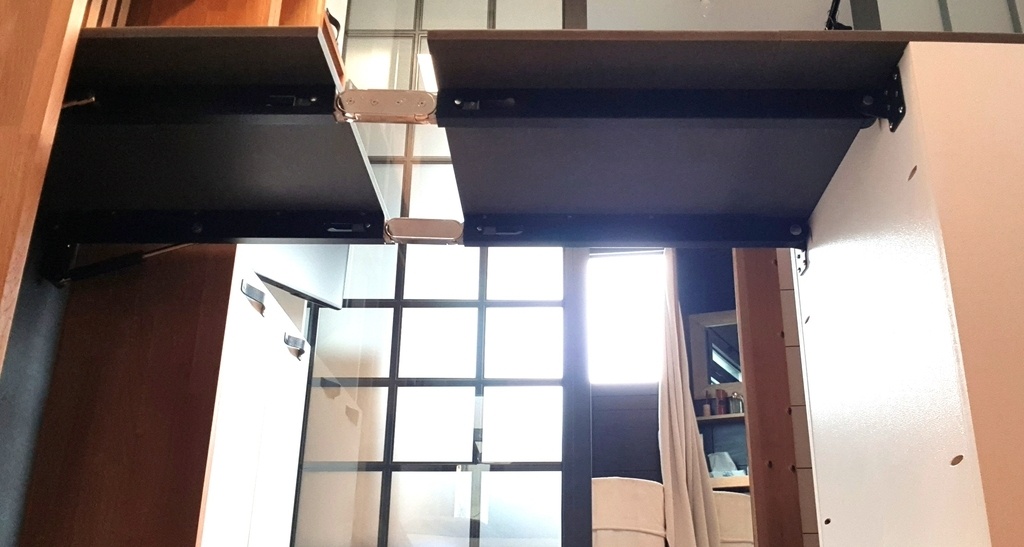

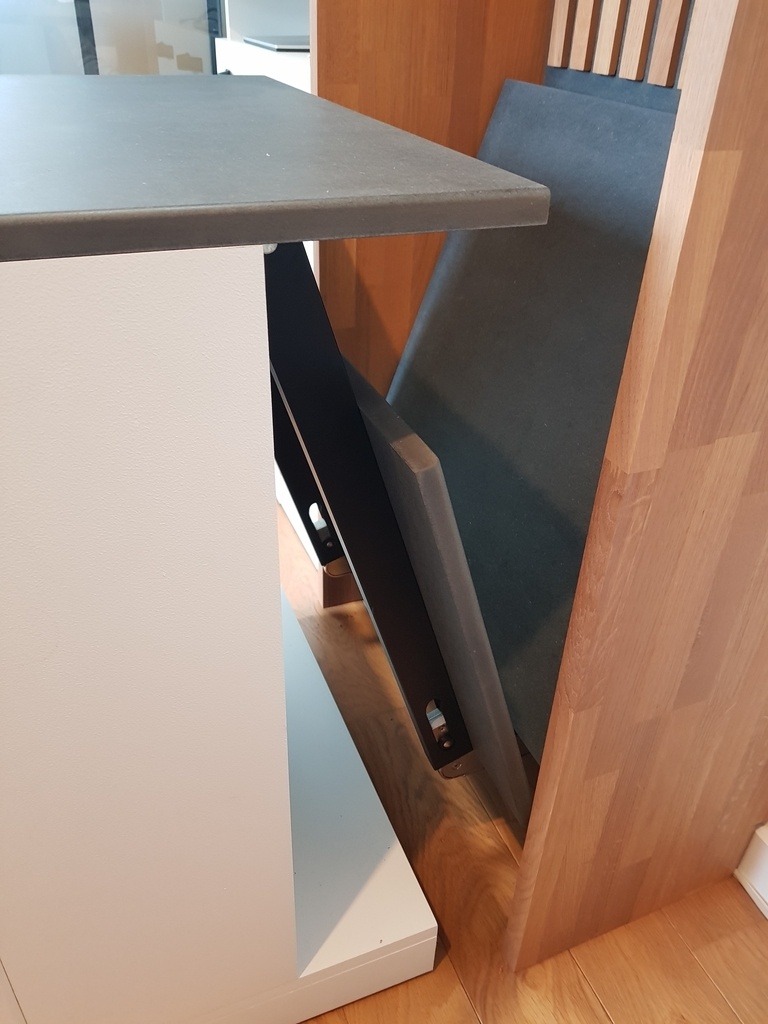

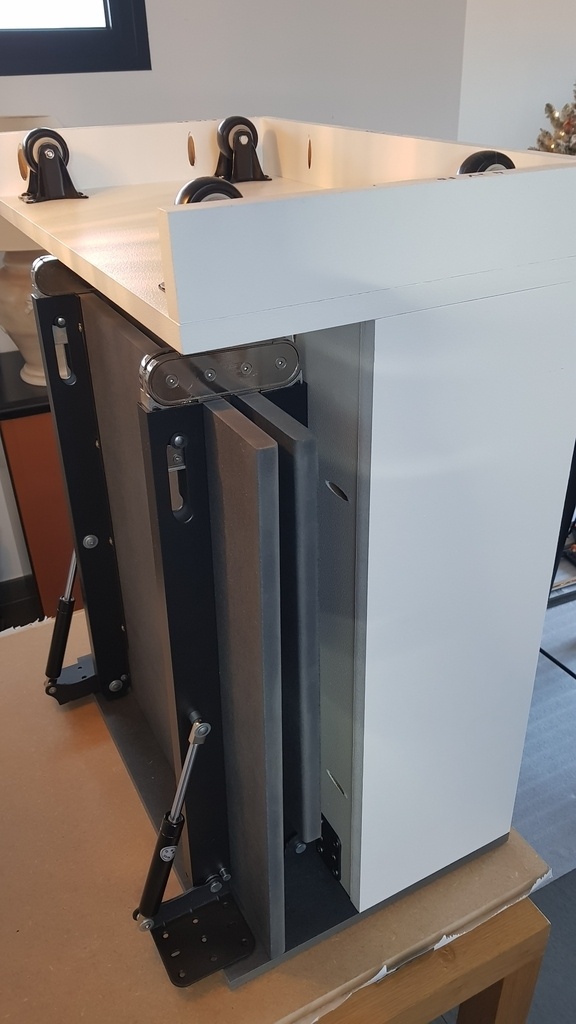

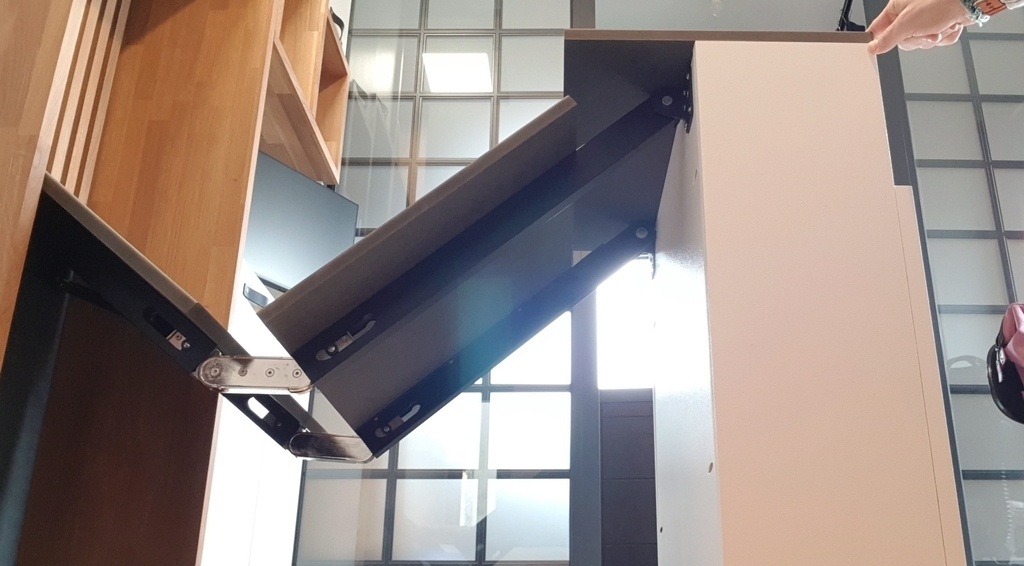

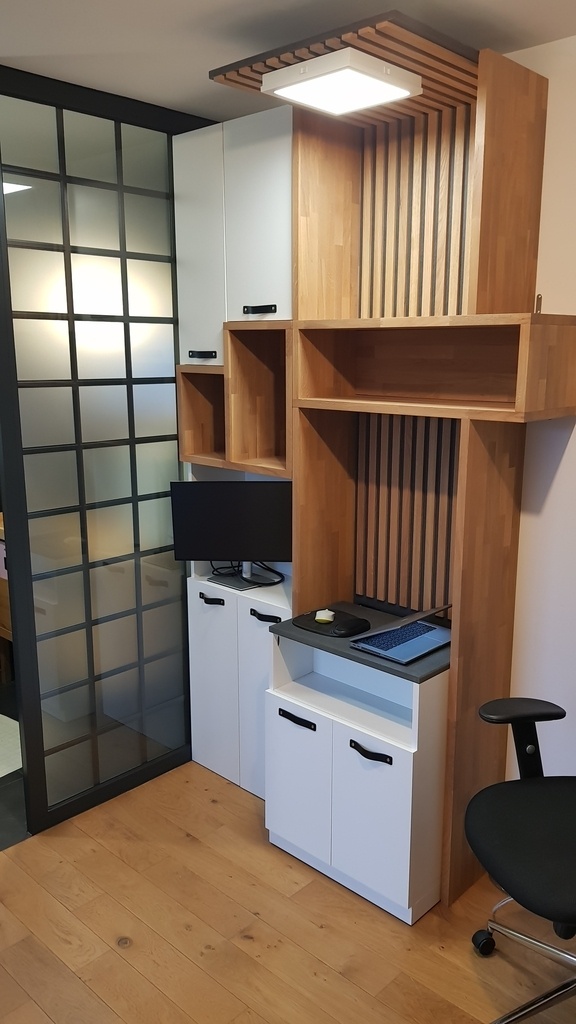

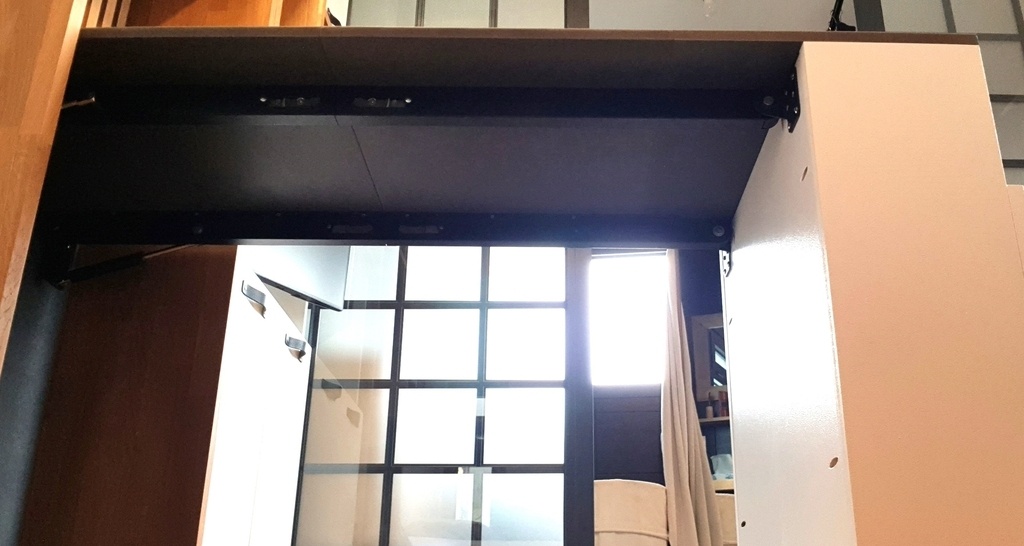

Ci-dessous la cinématique de repliage :
Licence
Discussions
Bonsoir,
Très bel ensemble, esthétique et fonctionnel !
Vous gagneriez à vous équiper.
Bonne continuation (prometteuse)
Mickael
Merci
Excellent! Beau design!
Merci
Conception très intéressante.
Le résultat est très sympa.
Je serai intéressé de savoir quel est la référence de la quincaillerie utilisée pour le plateau du bureau qui se plie.
Bonjour à tous,
Au vu des photos, et de mes propres recherches, je pense que la quincaillerie correspond à ça :
fr.aliexpress....3080444559.html
Bon copeaux à tous
Merci.
Et bien vu Stéphane, c'est bien cela. Voici la référence que j'avais commandé :
Connecteurs pliants
Tout à fait d'accord.
Les économies faites, par rapport à un même travail, commandé chez un pro, doivent te permettre de commencer à t'equiper.
Cette réalisation est originale, belle et fonctionnelle.
Bravo. Vivement la suite !
Merci
Bravo, belle étude.
Un pas à pas montrant la cinthetique des phases successives de l'ouverture et de la fermeture sera bienvenu.
Merci.
J'ai rajouté qq photos pour détailler la cinématique de fermeture ;)
Je me demandais justement : "il est passé où ?". C'est très réussi, bravo !
Très réussi,
On veut bien une petit vidéo de l'ouverture/fermeture pour bien comprendre le mécanisme :)
Merci,
qq photos ont été rajoutées pour cela ;)
dbAdb Merci
C'est quoi ce kit quincaillerie s'il te plait?
Le lien est dans un commentaire un peu plus haut, je te le redonne ici ;)
Connecteurs pliants
dbAdb merci :)
un beau travail et une fonctionalité intéressante. Curieux aussi de voir le mécanisme fonctionner
Merci,
qq photos ont été rajoutées pour cela ;)
Houla, c’est très chouette. Joli ET fonctionnel.
Juste une question mineure : est-ce que la partie basse du « pied de table » (qui abrite les 4 roulettes) ne pouvait pas être réduit en largeur, pour ne pas gêner les pieds de votre compagne ? (Seulement 2 roulettes suffisaient sans doute ?)
Bravo en tout cas.
Merci bien.
La partie mobile a besoin de stabilité et donc de ses 4 roulettes (qui sont fournies dans le kit des connecteurs). C'est en effet sous cette partie que vient se loger le bureau une fois replié. L'espace pour les pieds de Madame, et surtout pour les pieds de son fauteuil, avait été calculé pour être suffisant.
Je vois mieux en effet avec les photos de la cinématique.
Merci.
Beau résultat, qui semble bien pratique et bravo compte tenue de votre outillage
Merci
Beau travail pratique et fonctionnel, le but recherché.
Merci
