Fabrication d'une porte.
réalisé en sapin rouge et CTBX 18mm pour le panneau.
Dimensions:
Porte
- section des bois 42 mm épaisseur
- 724mm de large
- 2042mm de hauteur.
- traverse haute 150 mm largeur
- traverse inter 100 mm " "
- traverse basse 200 mm " "
- montants 100 mm " "

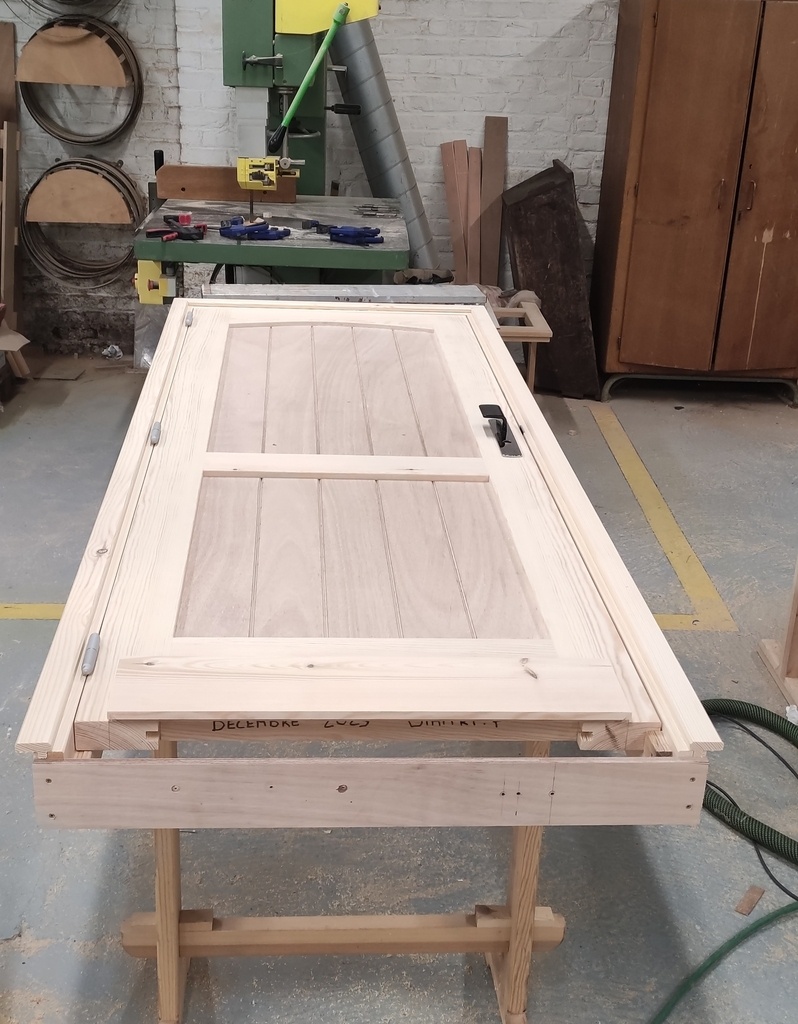

Bâti
- section des bois 100 xx 55 mm

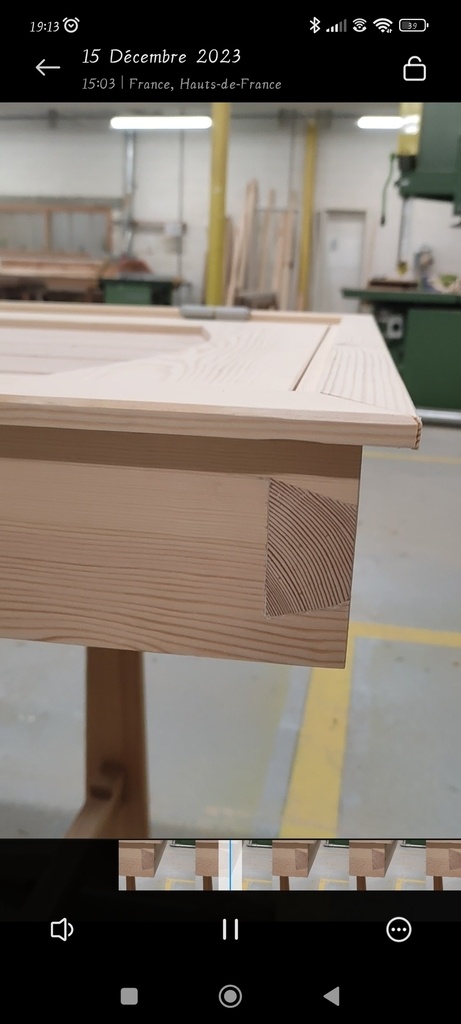

2090 x 800 mm, assemblage du bâti par queue d'arronde.
Plan
Réalisation de l'épure plan sur régle.
Assemblage en tenon et mortaise borne classique et pour la traverse basse tenon crénelé.
Fabrication
- débit
- dégauchissage et rabotage
- traçage
- mortaisage
- tenonnage à la toupie
- Toupillage des rainures, feuillure...
- quart de rond et chanfrein à la défonceuse

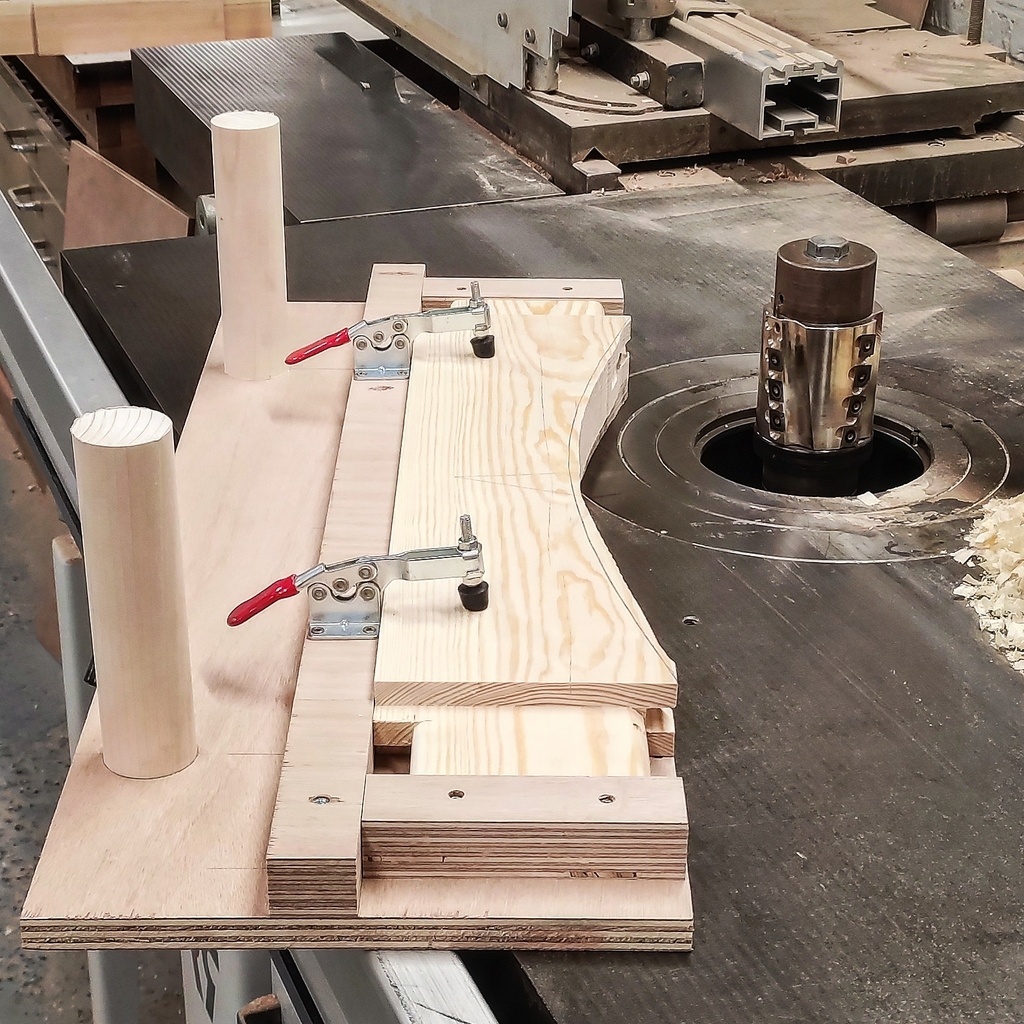

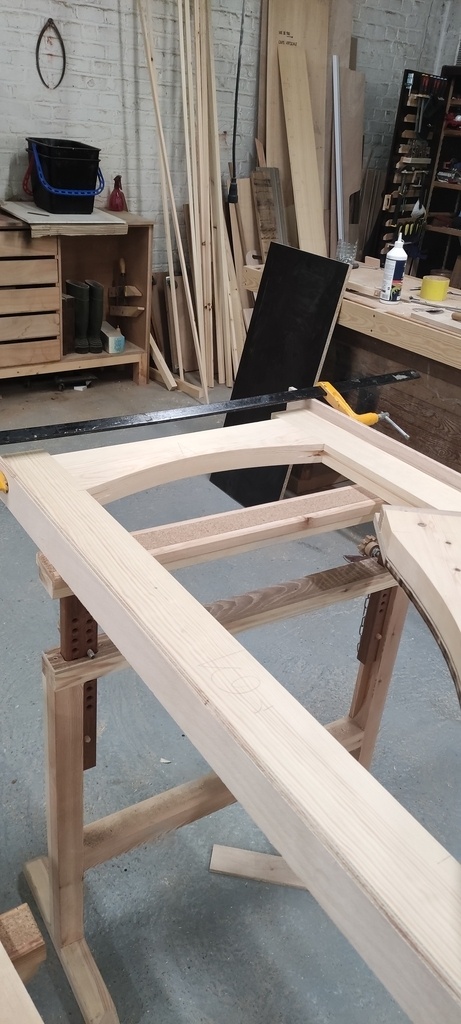

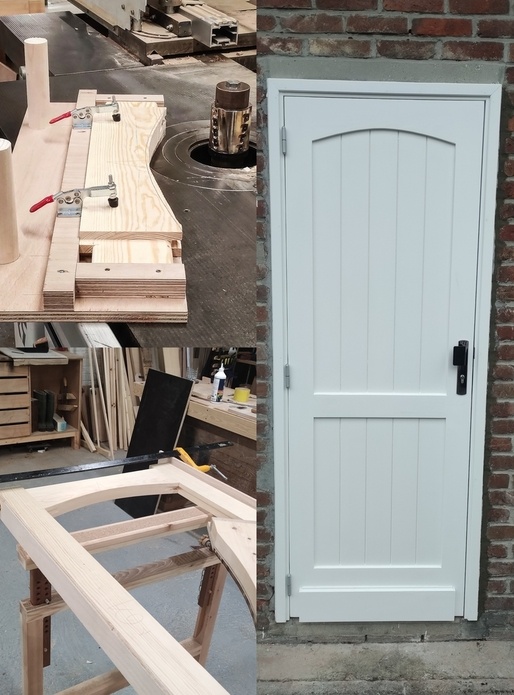

La traverse haute étant cintré elle m'a demandé plus de travail, créé un gabarit pour le Toupillage.
Les panneaux

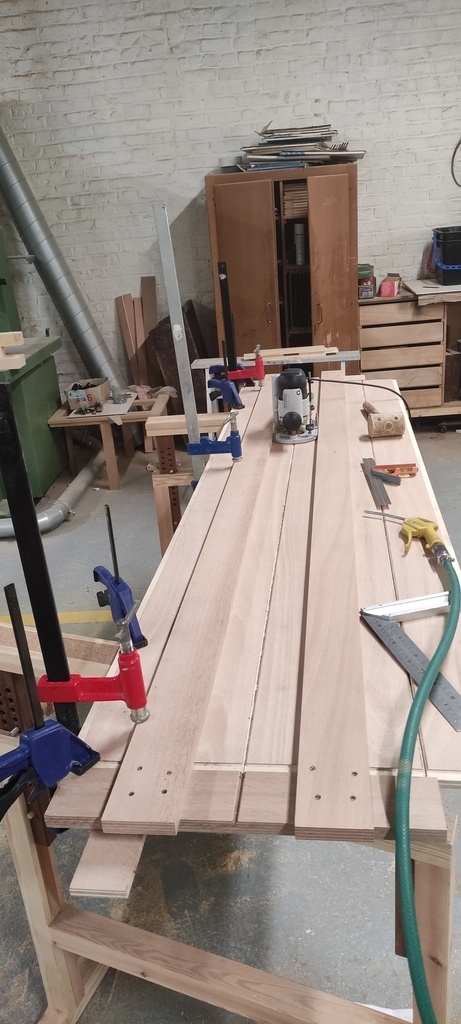

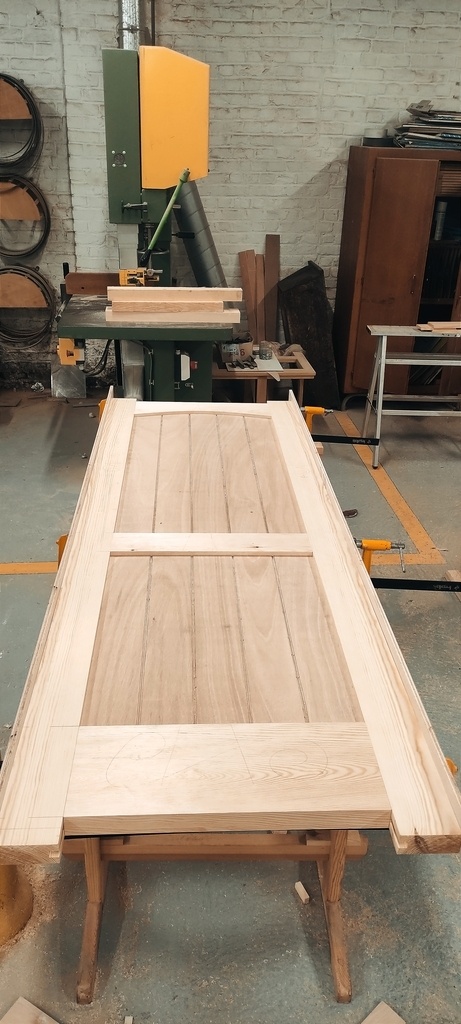

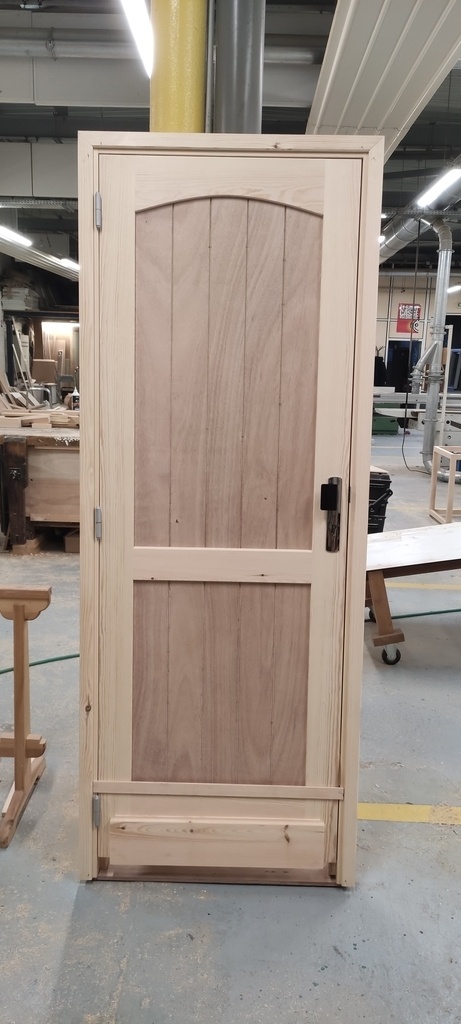

Défonçage des panneaux, je recherchais une imitation bardage.

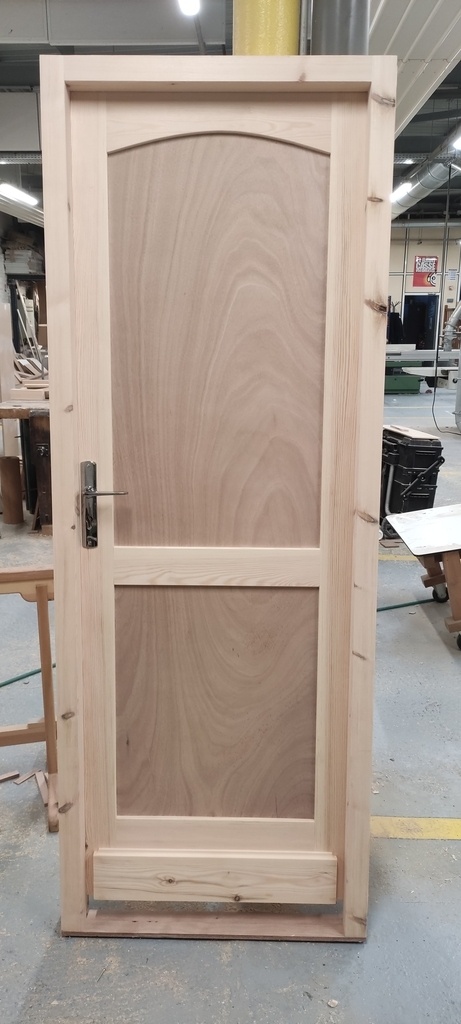

CTBX 18mm
Finition

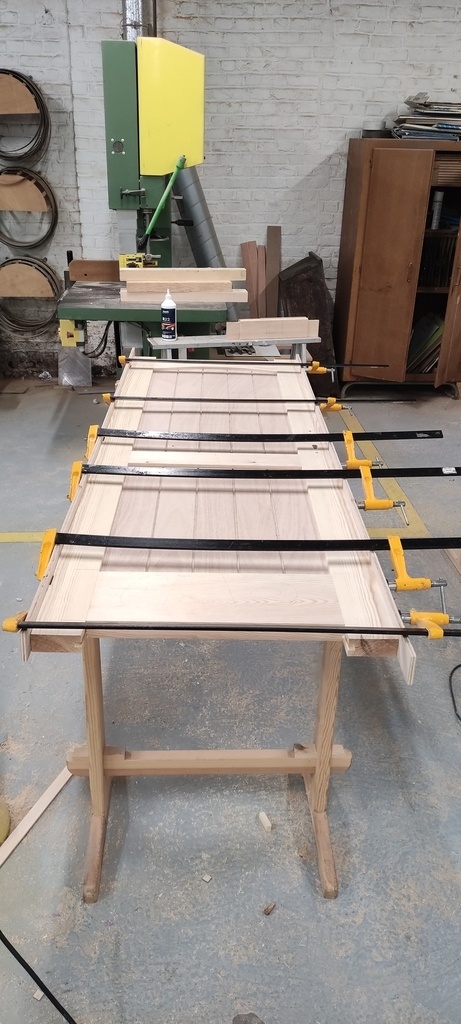

- ponçage : petit finition des champs intérieur et panneaux avant le collage.
Et ponçage totale au grain 100 et 120.
Moulures

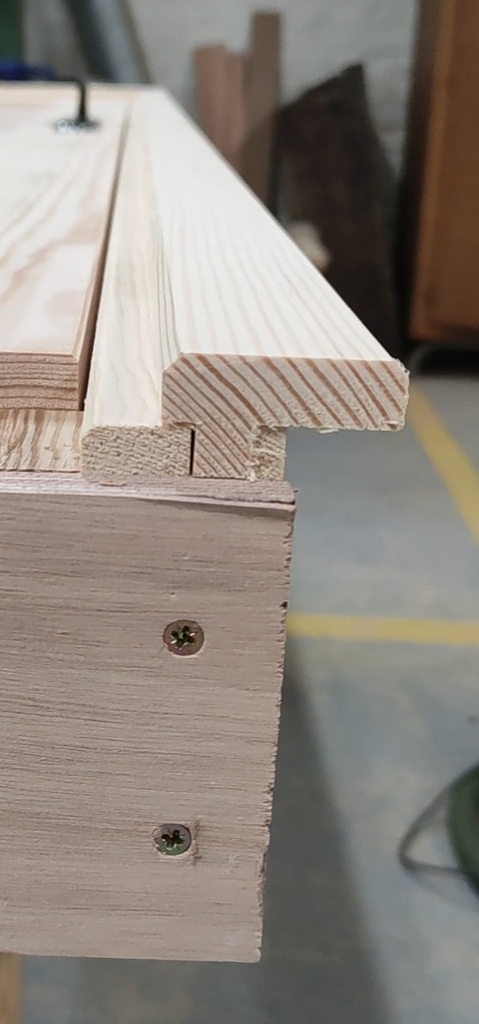

J'ai réalisé une rainure dans le bâti pour la finition extérieure elle viendra se caler dedans lors de la pose.

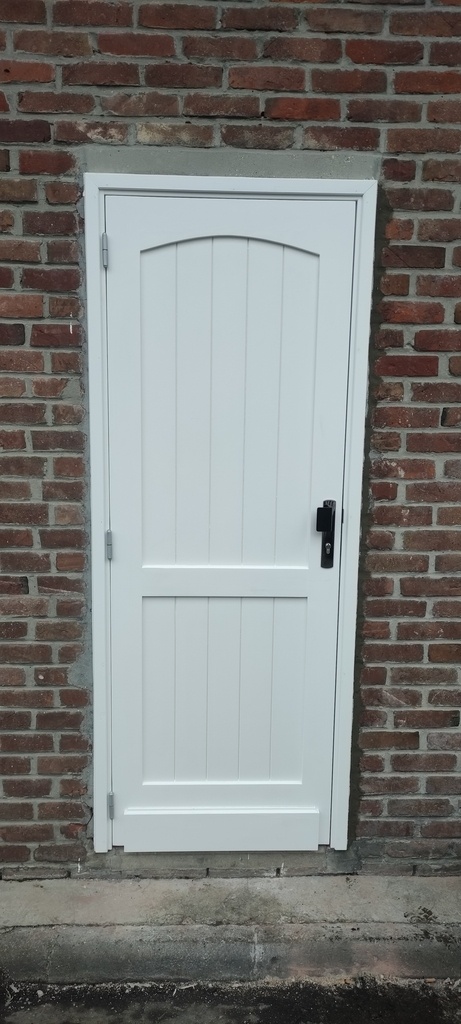

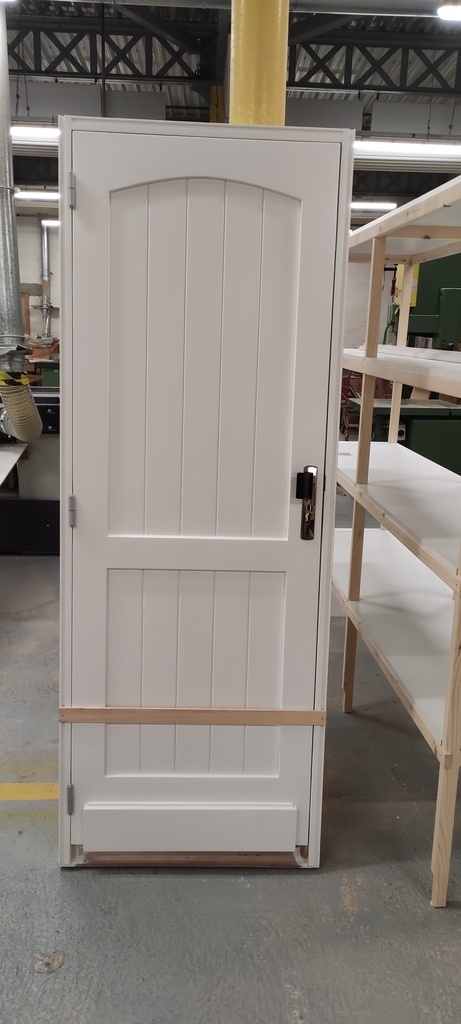

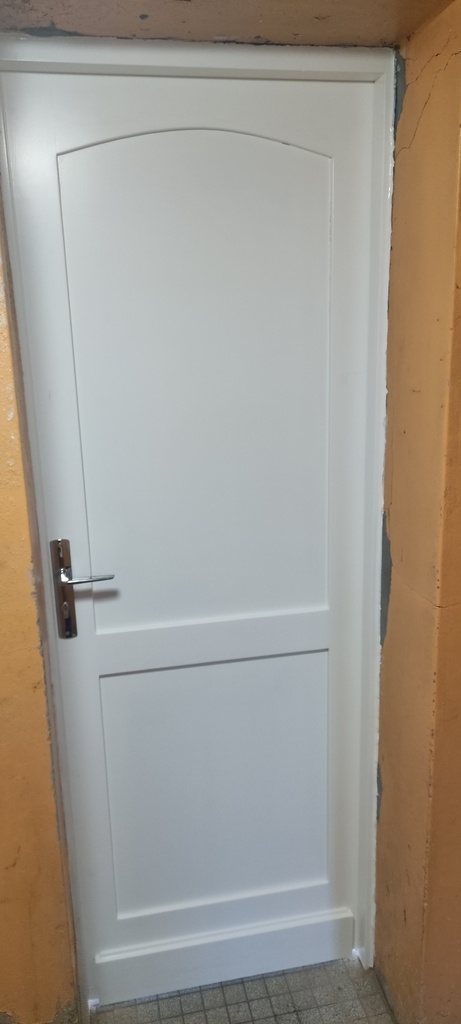

Et maintenant elle est partie en peinture pour sa finition en blanc.

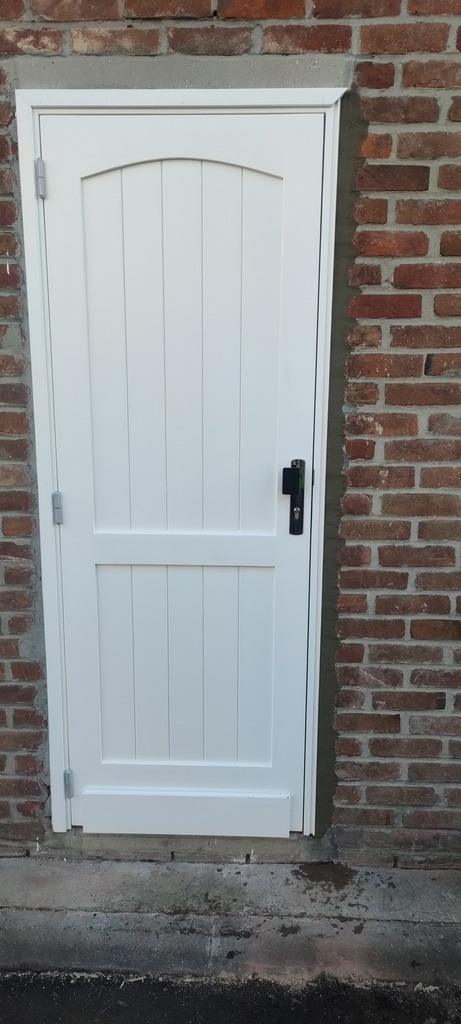

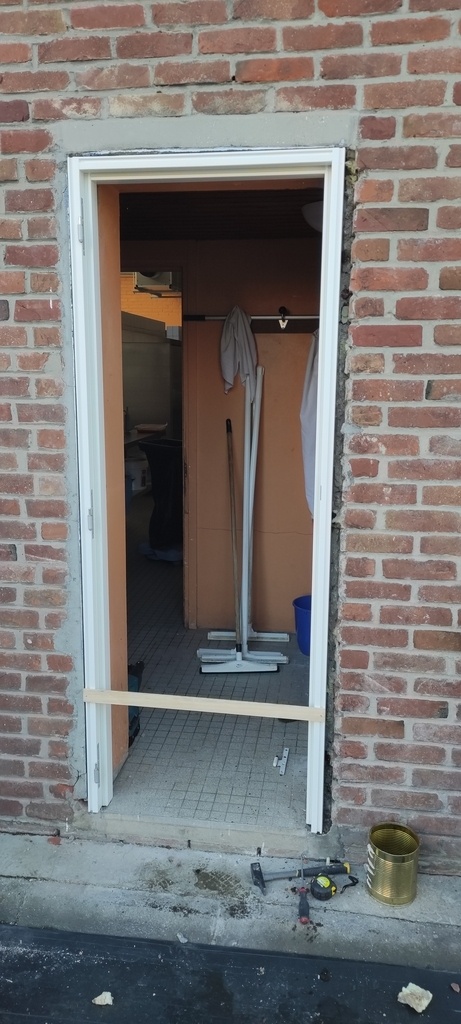

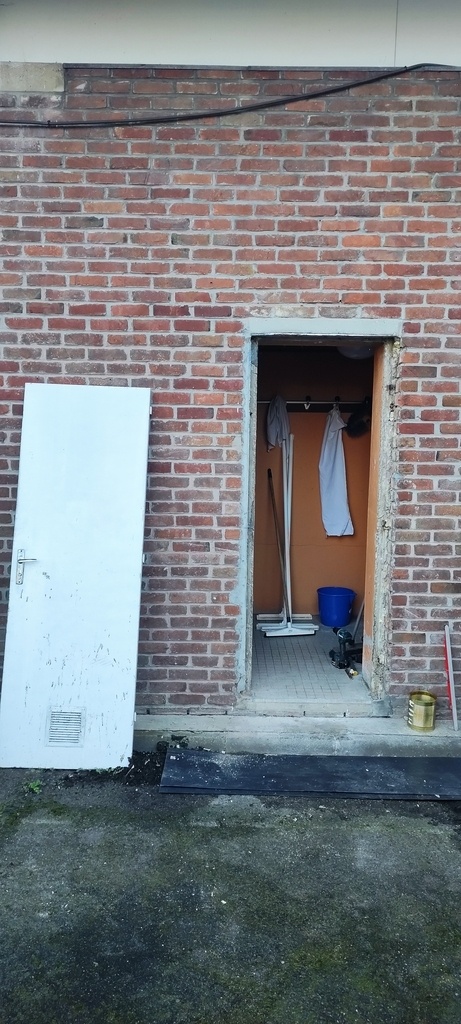

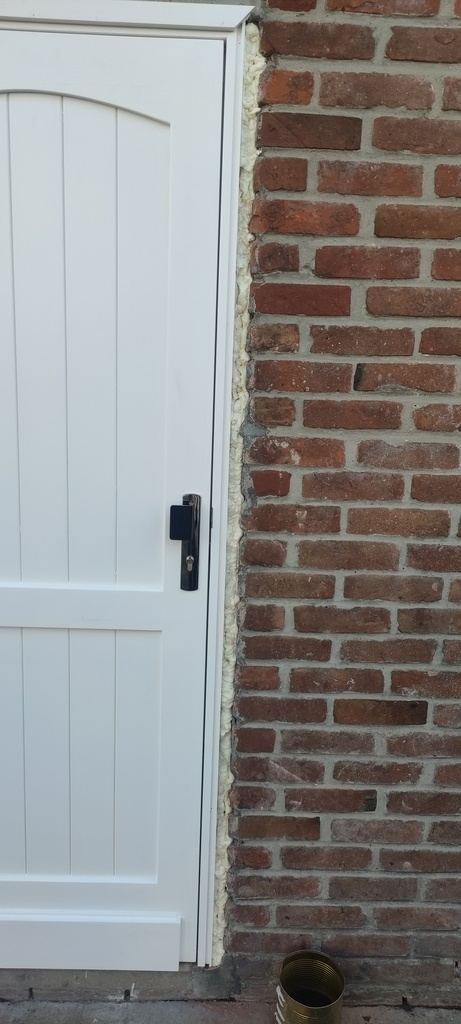

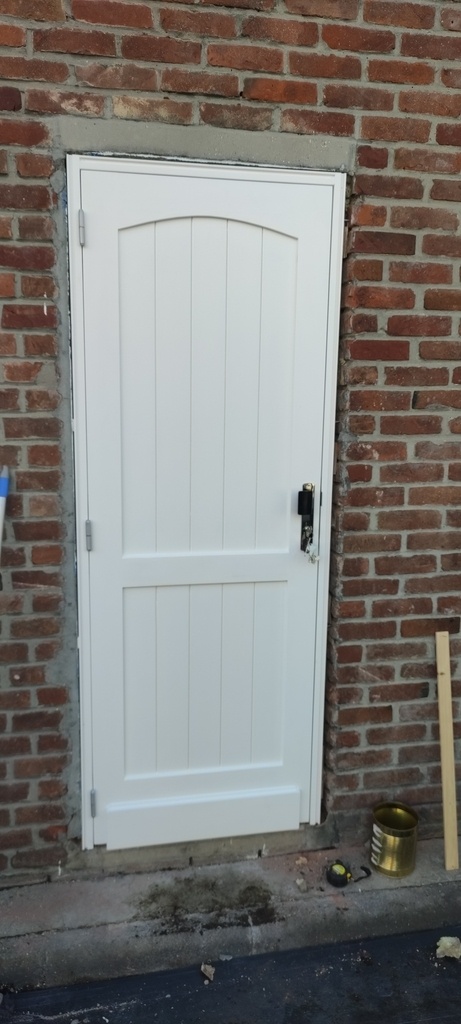

La pose se fera en début d'année prochaine.
Si ça vous intéresse quelques petites vidéos de ça fabrication sur Instagram.
Petite vidéo : instagram.com/...zRlODBiNWFlZA==
Suite : instagram.com/...zRlODBiNWFlZA==
Licence
Discussions
Le profil alu sur le plateau à tenonner:
-4115 de chez Technal
Me trompe-je??
Je ne sais pas
L'esthétique est sympa et la réalisation menuisée de toute finesse, bravo. Cependant, petit conseil d'ancien qui s'est déjà fait avoir, attention aux rainures hautes des traverses qui ne sont pas drainées. Elles vont au fil du temps prendre l'eau (ce qui est inévitable). En préventif il faudrait percer des trous pour permettre à l'eau de s'évacuer de la rainure.
Ce qu'il aurait fallu faire, dans la rainure que tu as fait sur les traverses qui doit faire 18 semble t-il, c'est de toupiller une autre rainure arrêtée de mettons 8/ d'épaisseur par 10~15 de profond. Cela crée un genre de rigole pour évacuer l'eau qui rentre, et avec un perçage à chaque extrémité, ta rainure de panneau est drainée, évitant ainsi toute persistance de capillarité. Bonne continuation!
Merci du conseil, je m'étais posé la question mais je n'avait pas la technique un grand merci.
A défaut j'ai fait un joint silicone blanc, et le chant de la traverse légèrement en biais j'espère que ça ira l'avenir nous le dira.
Encore merci pour le compliment.
Bonne journée et bonne continuation également.
