Chariot pour le transport des panneaux, Fini la corvée !!

Je présente ici une réalisation que j’ai faite il y a quelques années, et qui me rend d’énormes services. En effet, c’est un chariot permettant de transporter seul, et de poser sur la scie à format sans effort, des panneaux entiers. Le plus imposant que j’ai transporté est un panneau de MDF de 2850x2100 mm en 22 mm (soit un poids d’environ 90 kg !).

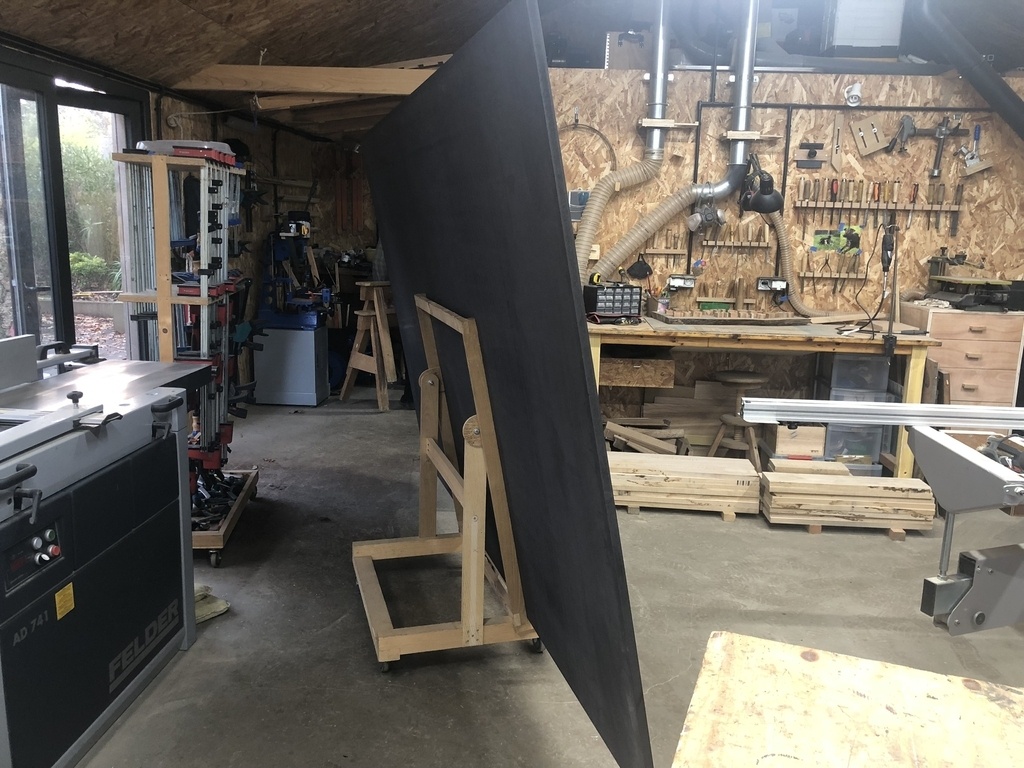

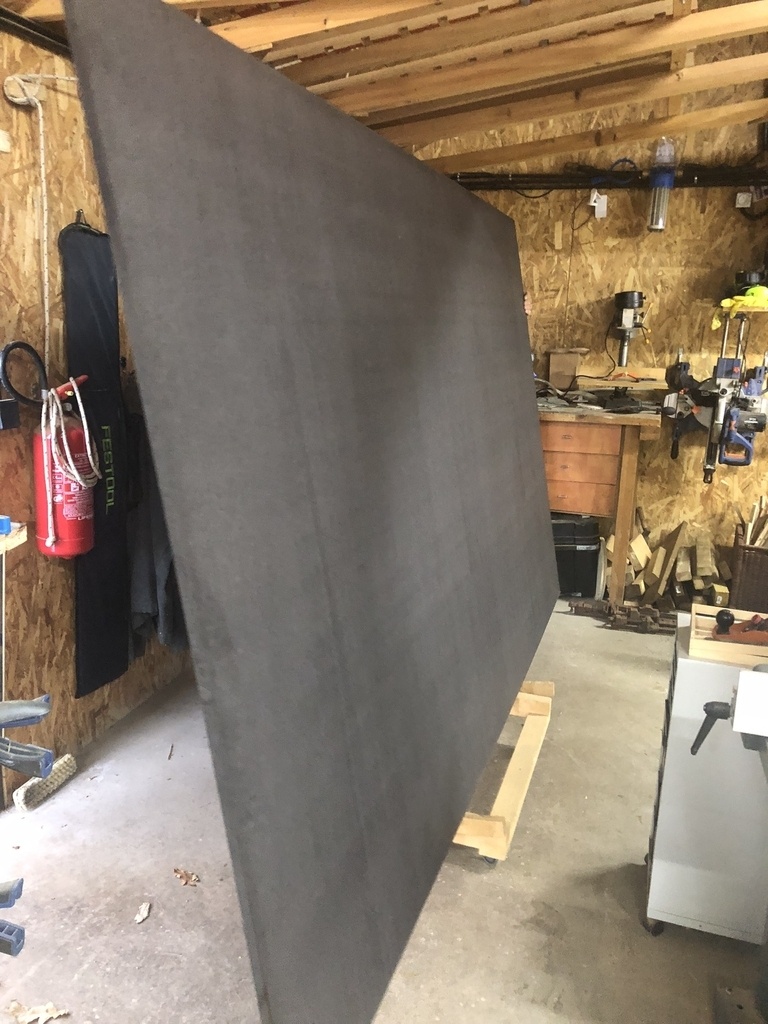

Pour transporter le panneau, il suffit de lever un coté (j’utilise un porte plaques à griffe Duoplac EMDA) pour glisser la fourche du chariot en dessous.

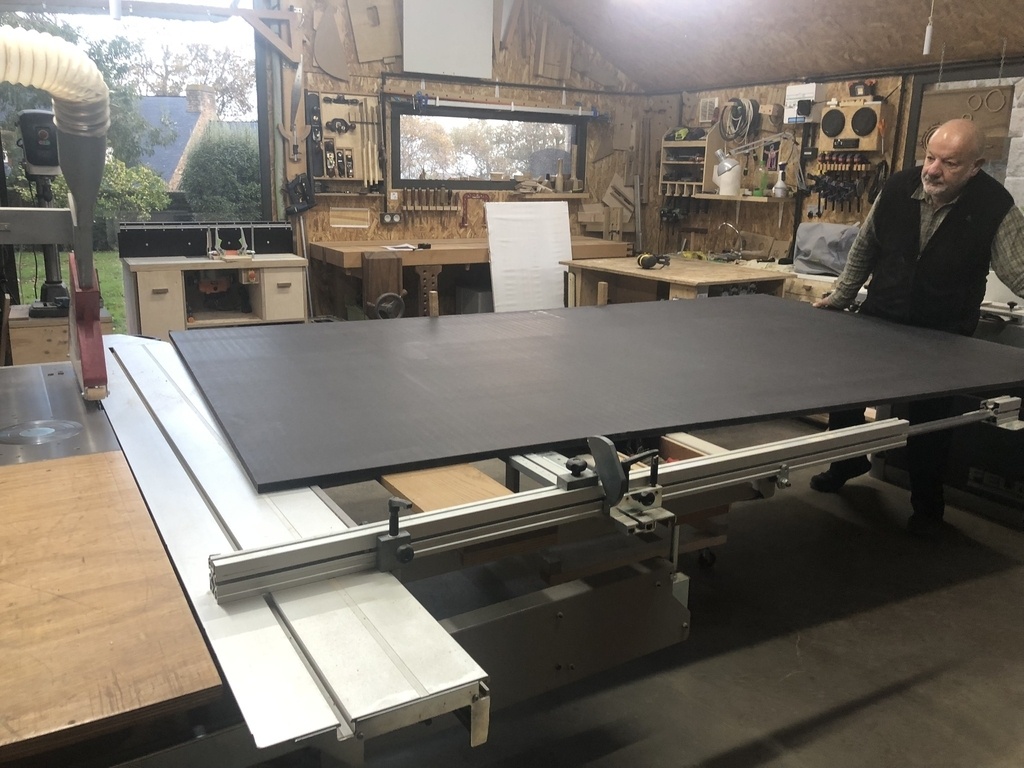

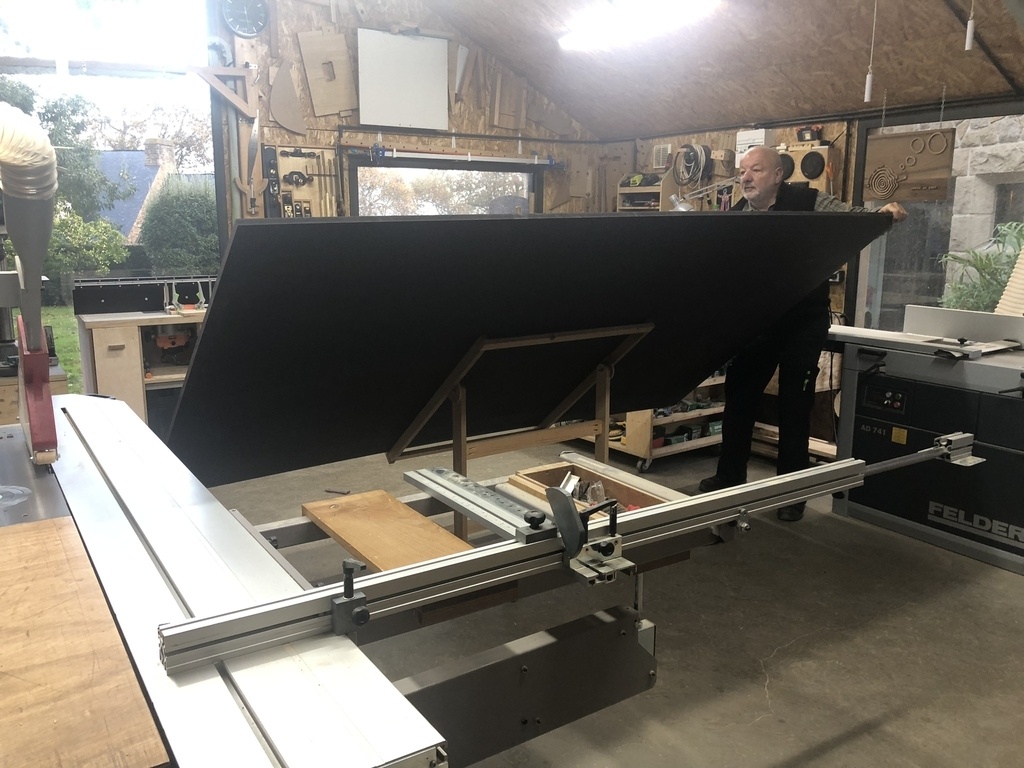

Ensuite on amène le chariot vers la scie, et il suffit de basculer le panneau pour le poser sur la table de la scie

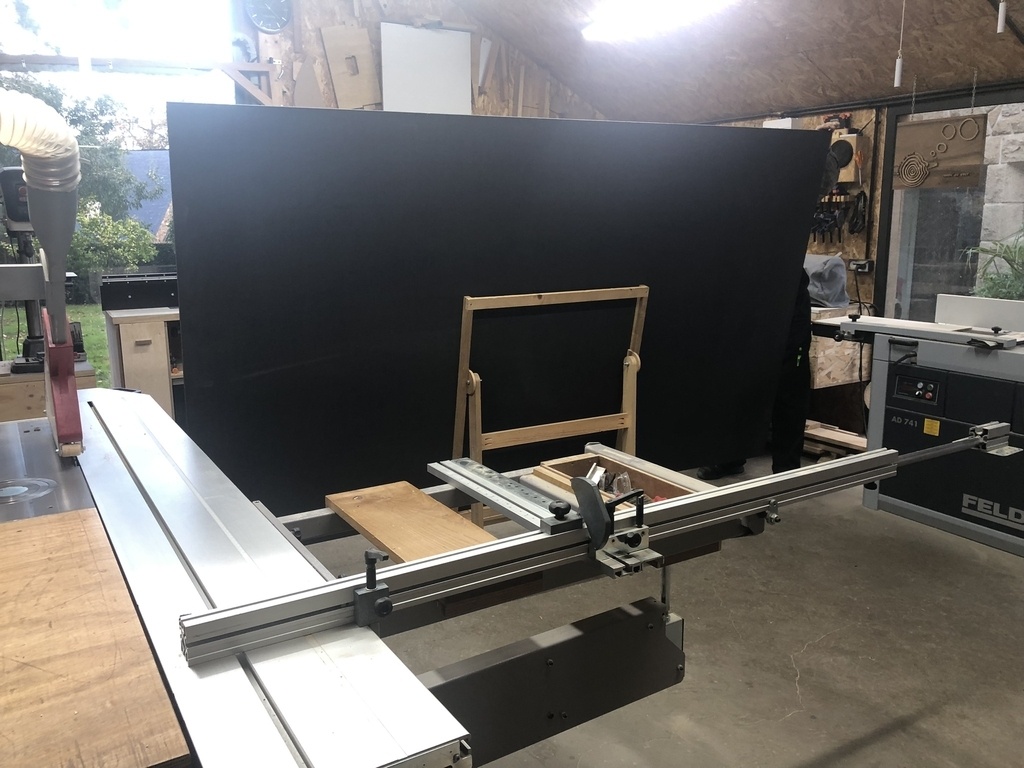

De plus si le panneau est vraiment encombrant, on peut laisser le chariot sous la partie du panneau qui reste en équilibre.
Après l’opération de sciage, il suffit de refaire les mêmes opérations, en sens inverse, pour remettre le reste du panneau à sa place.

+

+

+

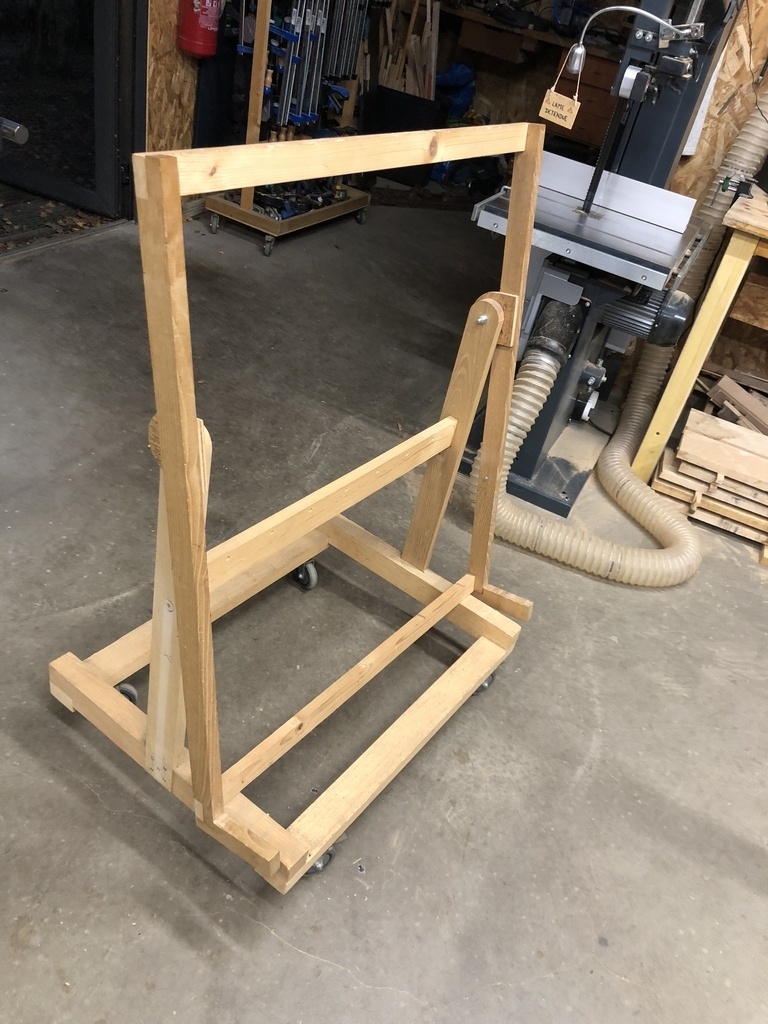

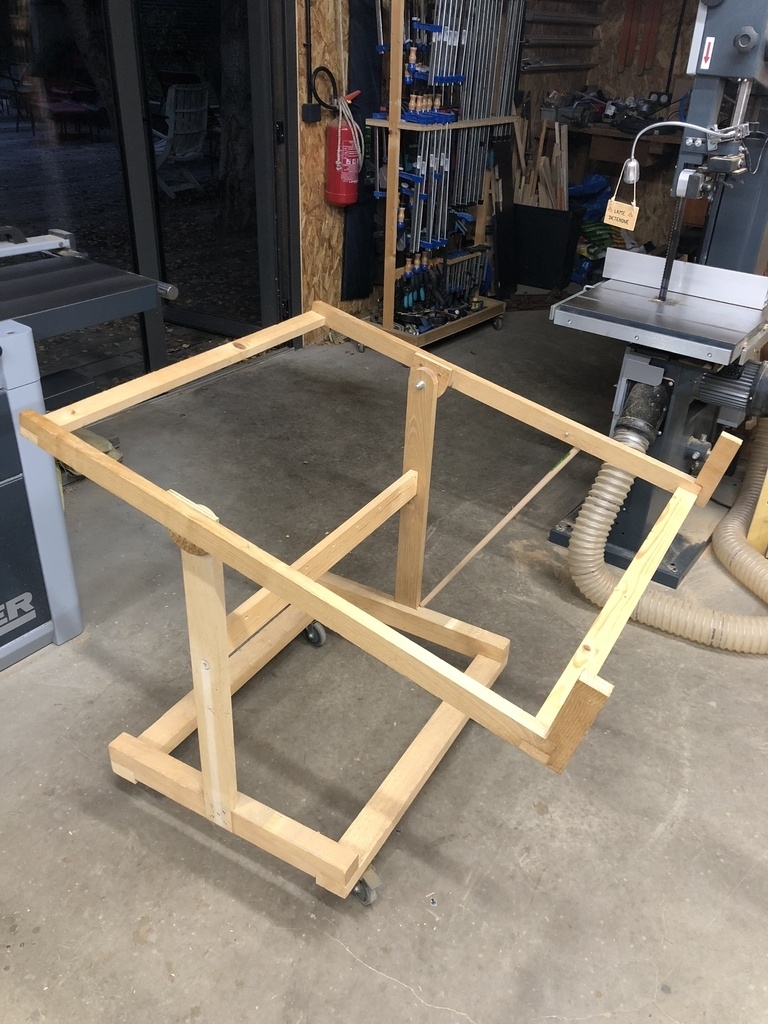

Je l’ai fabriqué il y a environ 5 ans comme un prototype, en me disant que ça permettait de le tester, avec l’objectif d’en réaliser un autre plus soigneusement.
Mais ce « prototype » s’est révélé tellement solide que le projet est resté en l’état.

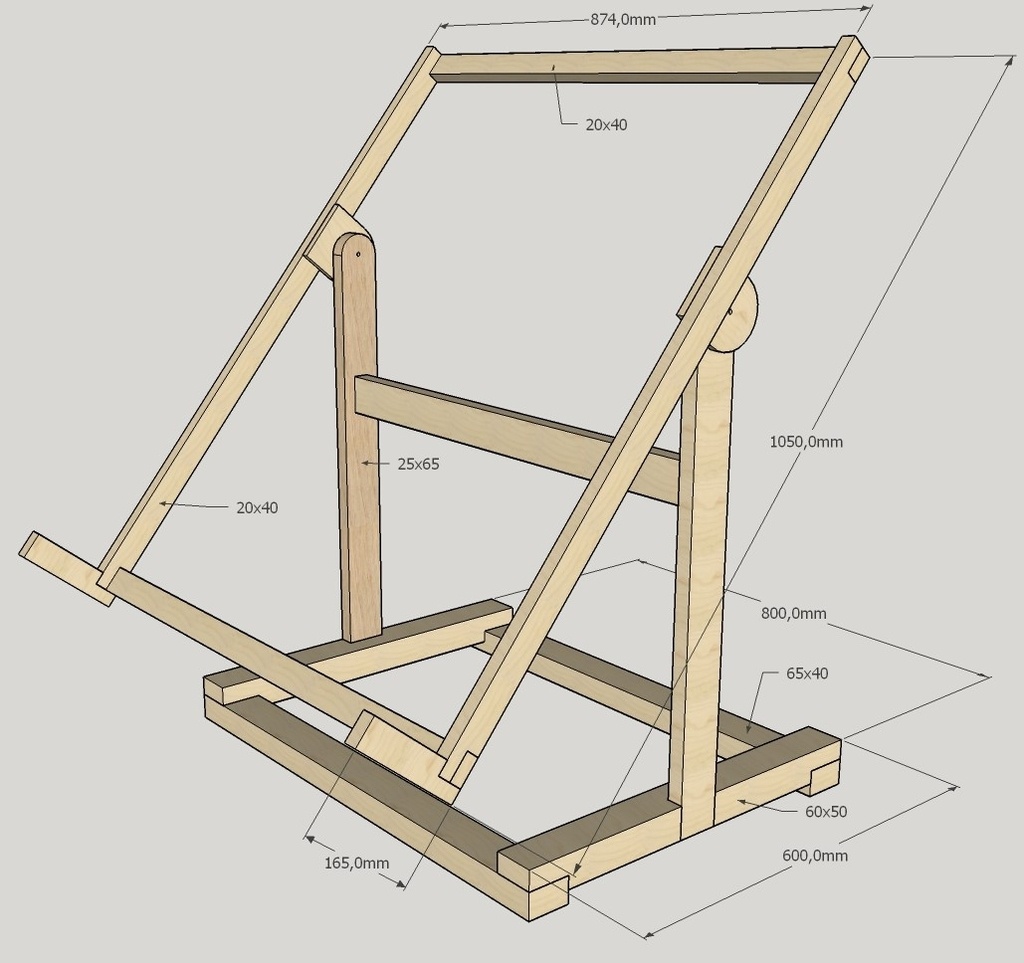

J’ai repris les côtes pour en faire un fichier Sketch Up qui est joint à cet article.
Les dimensions n’ont pas à être suivies de façon rigoureuse, et chacun pourra adapter le chariot selon ses besoins.

+

+

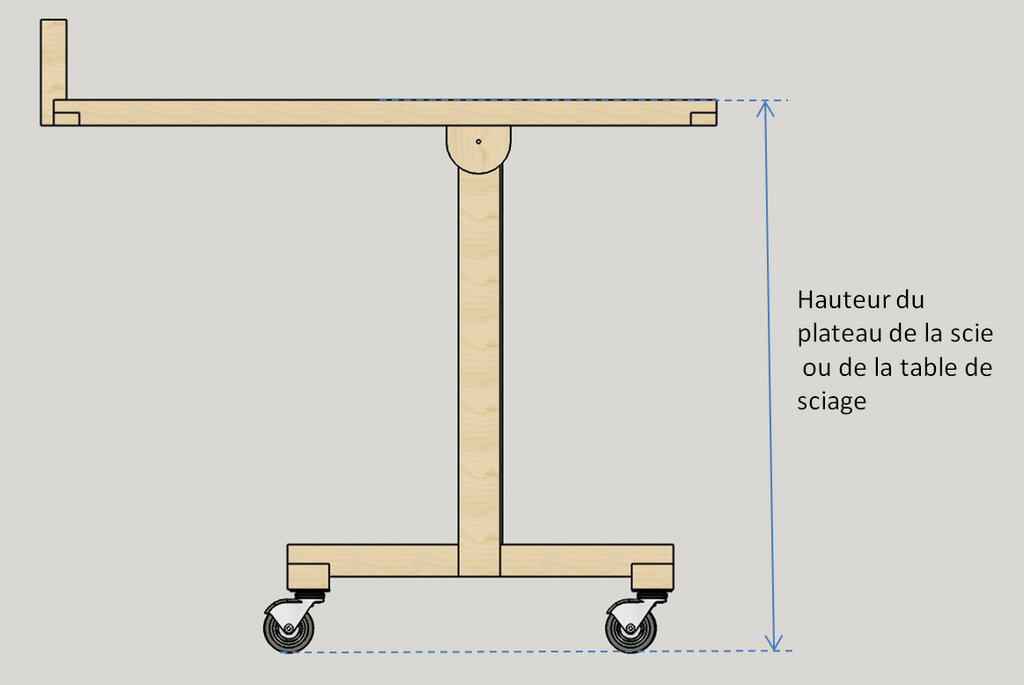

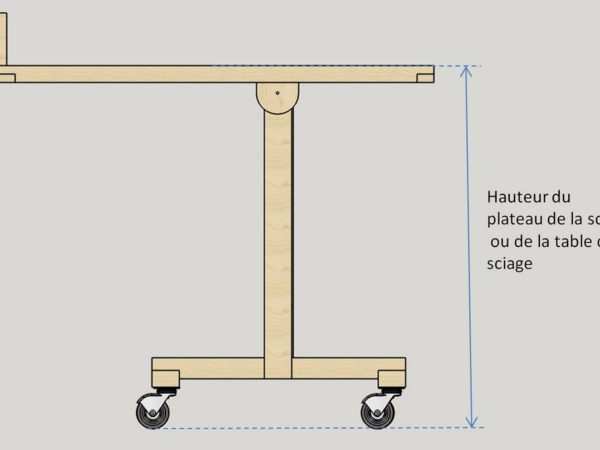

Dans le schéma donnant le chariot côté, seule la dimension de la traverse verticale manque, elle doit être calculée de façon à ce que le panneau, lorsqu’il est à l’horizontale sur le chariot, soit à la même hauteur que la table de la scie à format.

+

Je pense que pour ceux qui construiront ce chariot, le transport de panneaux encombrants et lourds va cesser d’être une corvée.

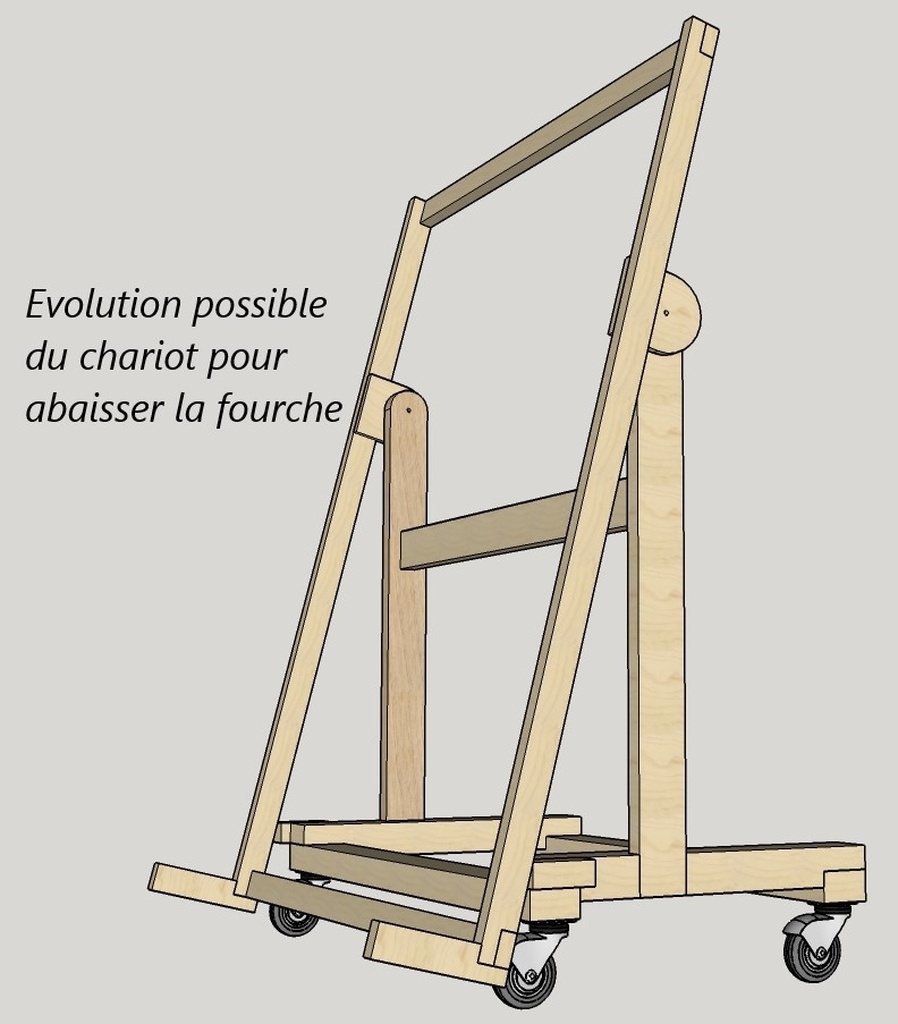

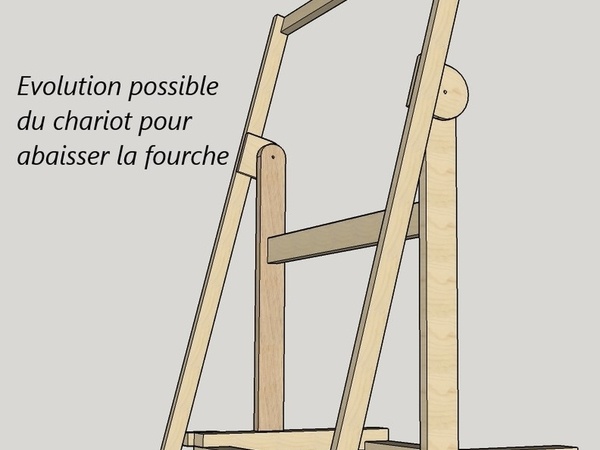

Pour ceux qui voudraient réduire l’effort lorsque l’on met le panneau sur le chariot, une évolution du modèle peut être envisagée, comme l’indique le dessin ci-dessous (Remarque : cette modification n’a pas été validée !)

Bon bricolage !

+
