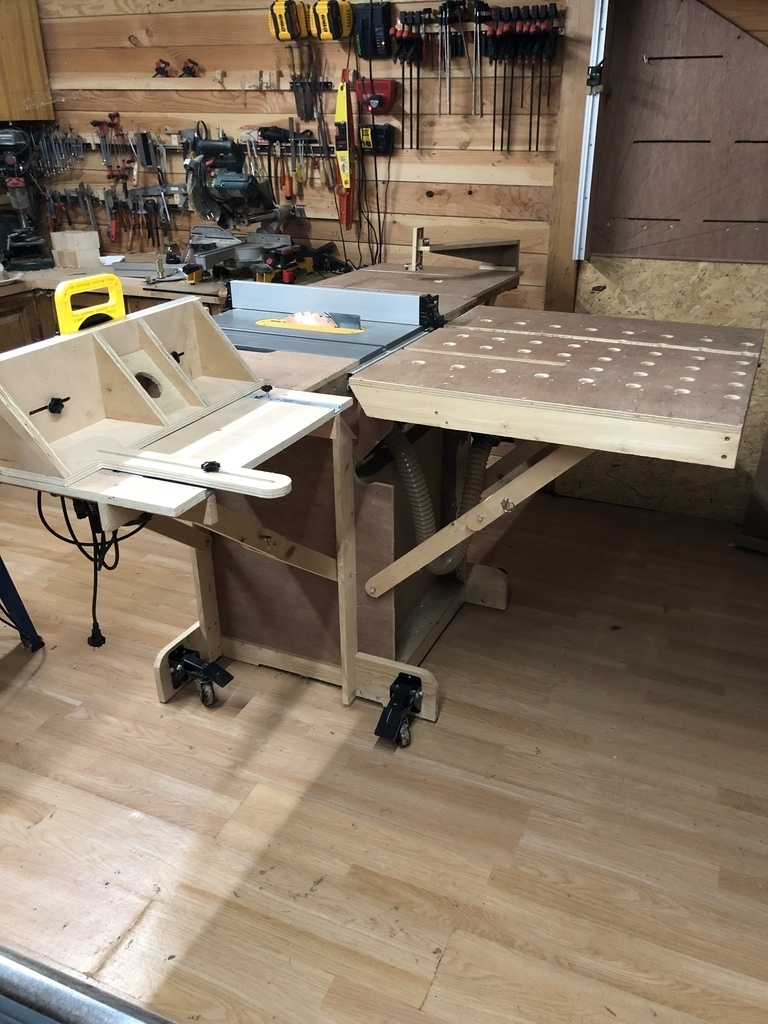

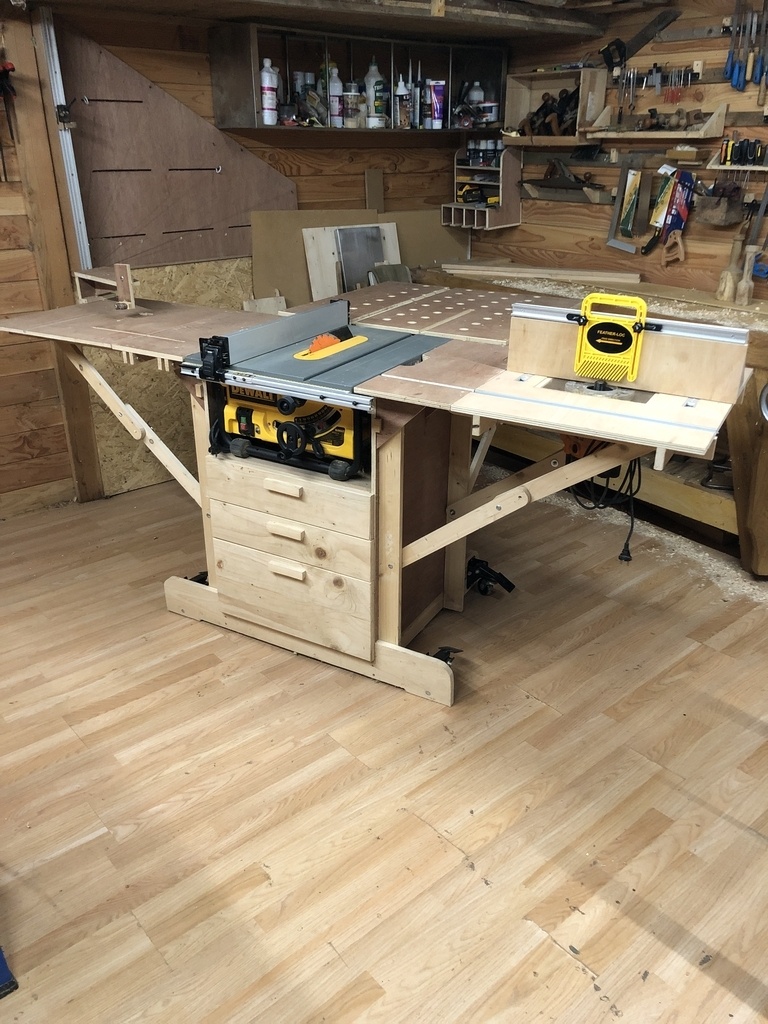

Après mon etabli de menuisier, voici le premier que j’avais réalisé, il comprend une colonne centrale qui supporte la scie de chantier et 3 tablettes articulées.
-La tablette de gauche est dédiée à une scie sauteuse ps420 qui, grâce à son système d’embases amovibles, vient se clipser sous le plan sans outils. Dans les faits cette partie ne me sert pas souvent, uniquement pour du chantournage très occasionnel ou lorsque j’ai de petites pièces à découper.

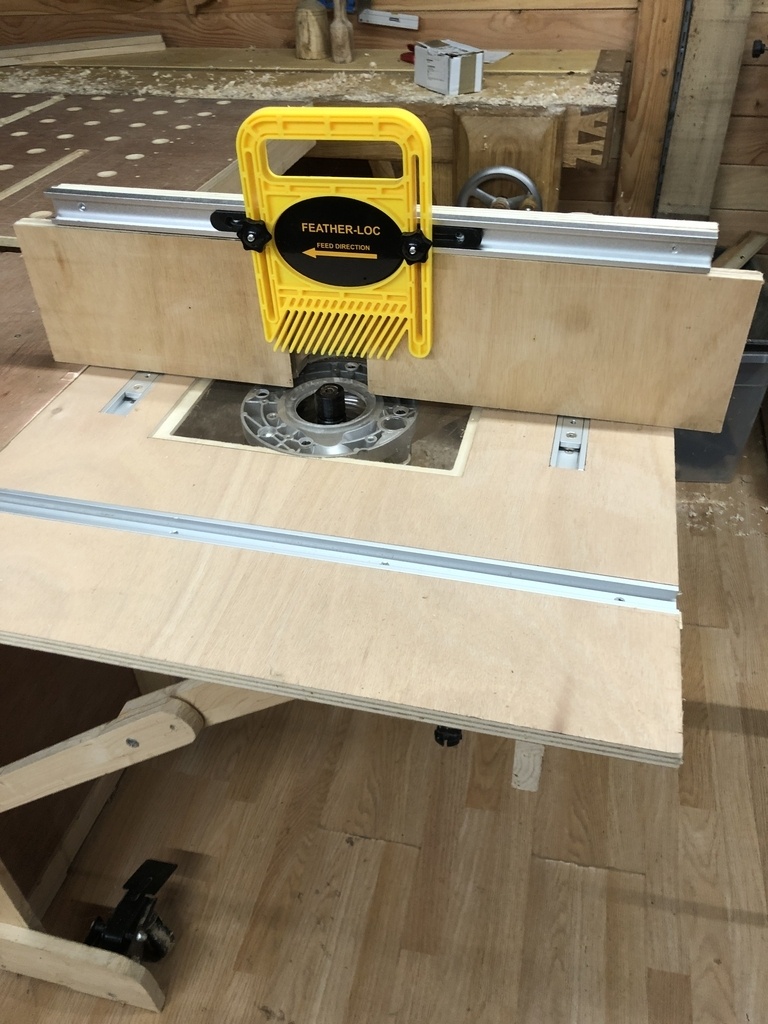

-la tablette de droite supporte une tra001 montée sous table, je trouve d’ailleurs bien pratique de ne pas avoir de caisson autour de la machine ce qui permet d’accéder facilement à la machine notamment pour le réglage en hauteur (beaucoup plus rapide à faire avec la poignée rotative qu’avec l’accessoire de levage, je n’ai d’ailleurs pas percé le trou qui permet son passage dans cette version 2 de la tablette, car j’avais depuis longtemps abandonné son usage).

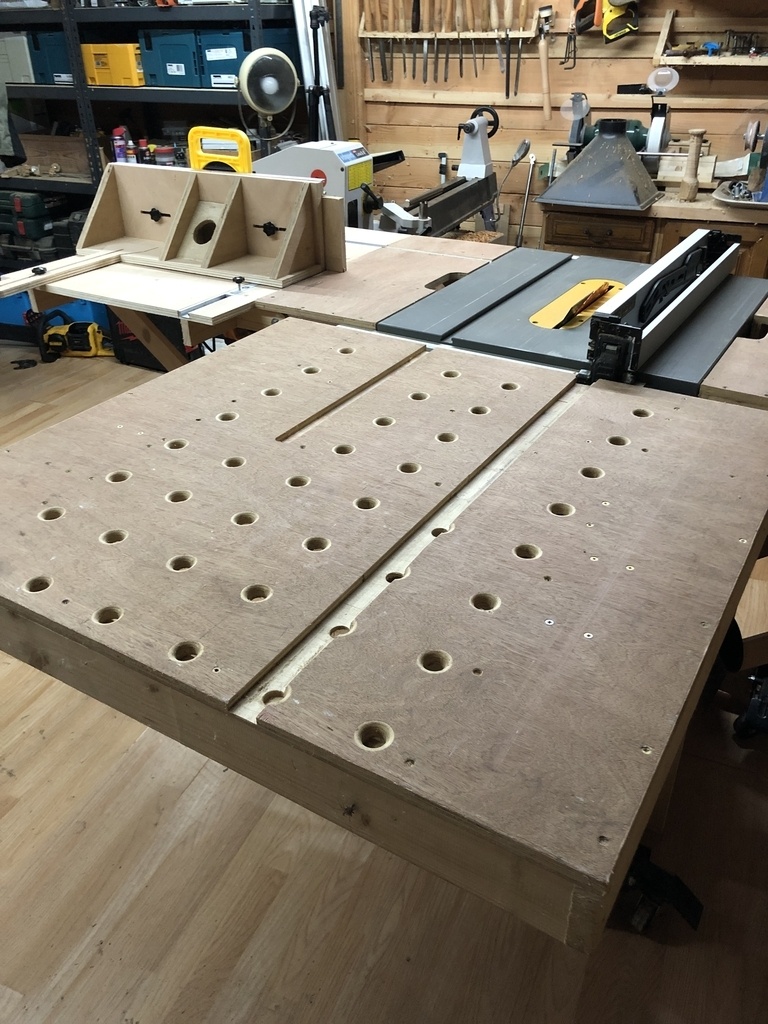

-la tablette arrière est un support pour les pièces sciées ainsi qu’un plateau mft, pour certaines taches c’est toujours bien utile!

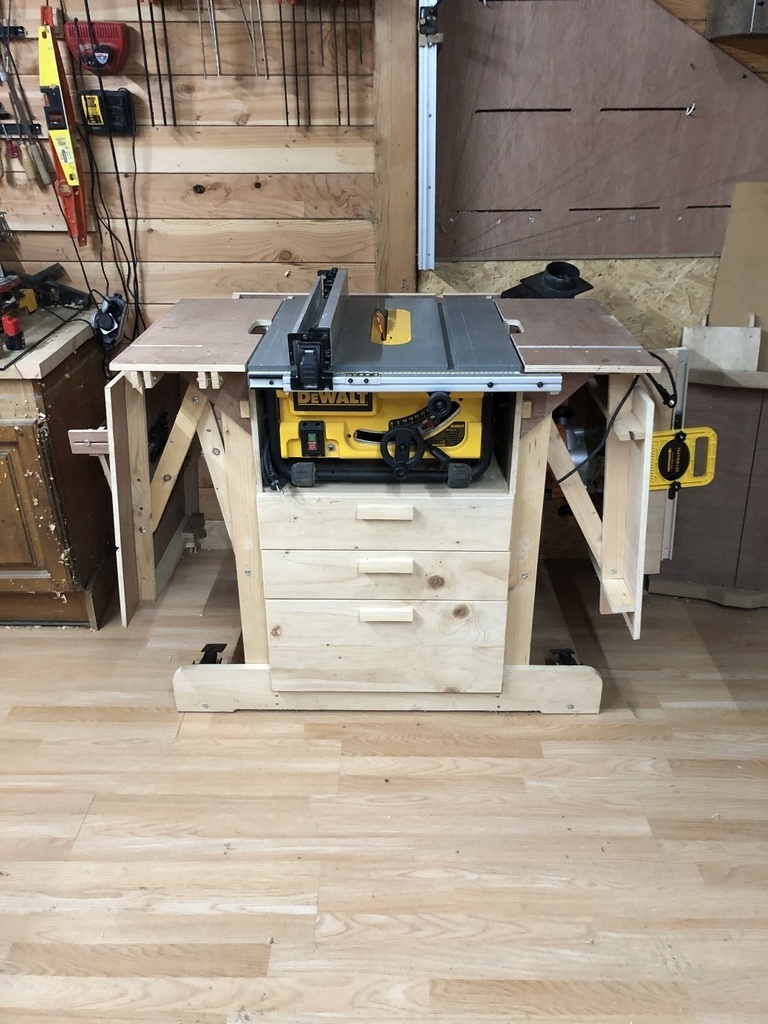

Sous la scie se trouvent 3 tirroirs dans lequels je range tout les accessoires des machines pour avoir ça sous la main.
Les tablettes sont soutenues par des bras articulés qui se verrouillent grâce à des goupilles à ressorts, ce qui permet un déploiement et un rangement rapide de l’ensemble sans outils (sisi c’est important sinon je me connais, si c’est trop long je ne range pas!
)
Pour ceux que ça intéresse voilà un petit lien concernant la mise en service et le rangement de l’établi:
instagram.com/...DhhZWM5NmIwOQ==
instagram.com/...DhhZWM5NmIwOQ==
Licence
Discussions
Super propre !
La tablette droite ne vibre pas, avec la défonceuse en route ?
Merci
Non pas de soucis de vibrations, avec la scie sauteuse en revanche il y en a mais ça reste tt a fait gérable
Bonsoir Antoine
bravo pour cette solution, tu as du passer du temps pour combiner tout cela.
c'est très pratique quand on a pas beaucoup de place.
j'admire le bien réfléchi de ces montages
bonne soirée
Roger
Merci Roger! C’est très gentil
C'est top comme optimisation de place !
Merci
Oui ça permet de ne déployer que la partie utile et ainsi garder de la place pour circuler autour tout en ayant lors du déploiement une surface de travail plus que confortable
bonsoir fridu,
vraiment top!
je suis intéressé par les références des rails et roulettes
damien
Merci Damien!
en tapant « roulettes escamotables » je pense que tu devrais sans pb trouver des choses
Concernant les rail, ce sont des rails T-tracks en alu, les roulettes sont des roulettes escamotables, mais cela fait maintenant 6 ans que j’ai réalisé cet etabli donc je ne sais absolument plus où est ce que je les avais commandées!
merci Fridu
