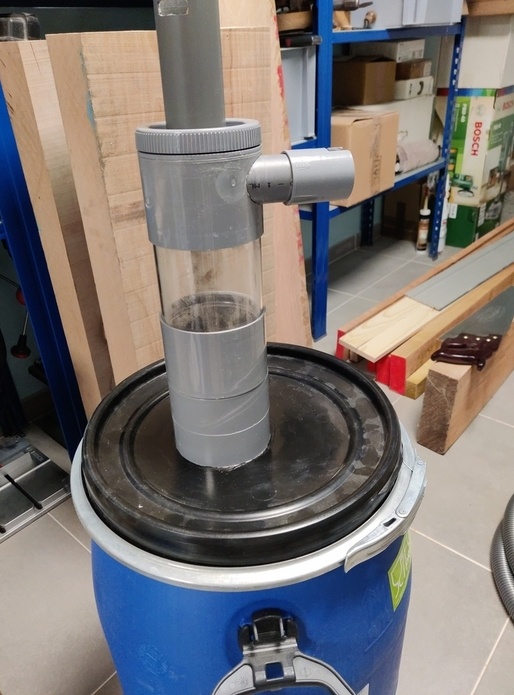

Système d’aspiration cyclonique inspiré d’un mini-cyclone.
La partie transparente permet de vérifier que tout fonctionne… et c’est aussi parce que c’est joli. C’est un échantillon de Plexiglass rentré en force dans le PVC.

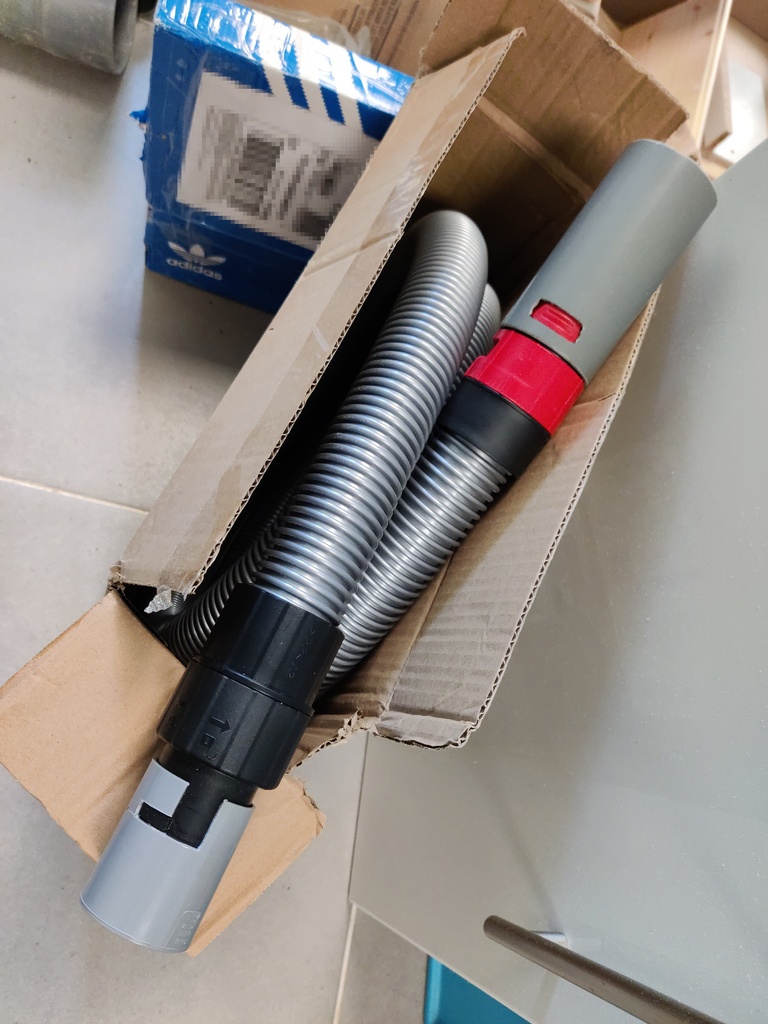

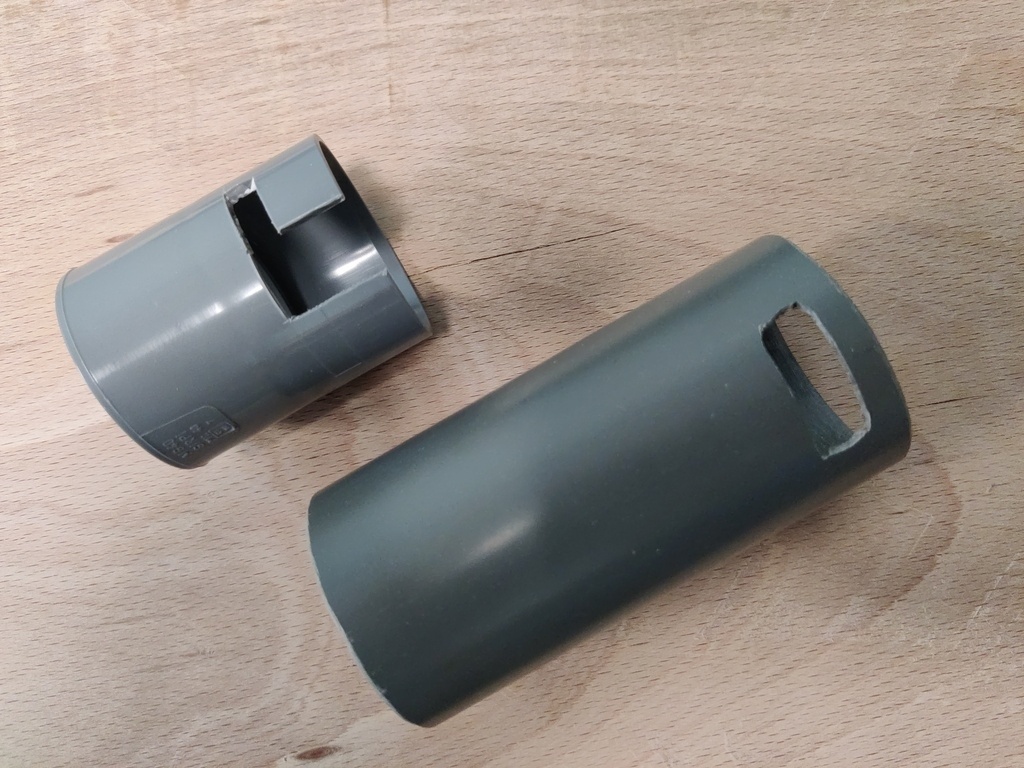

Mon aspirateur est un Bosch AdvancedVac 20, j’ai fait les adaptateurs à partir de morceaux de PVC bien choisis :

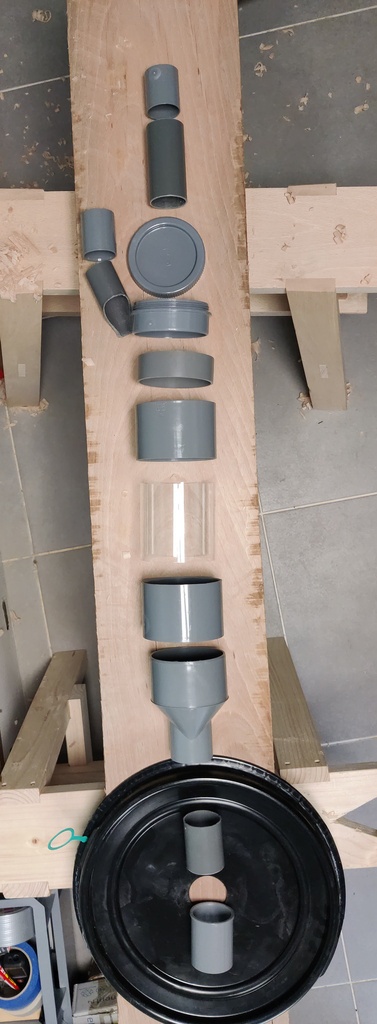

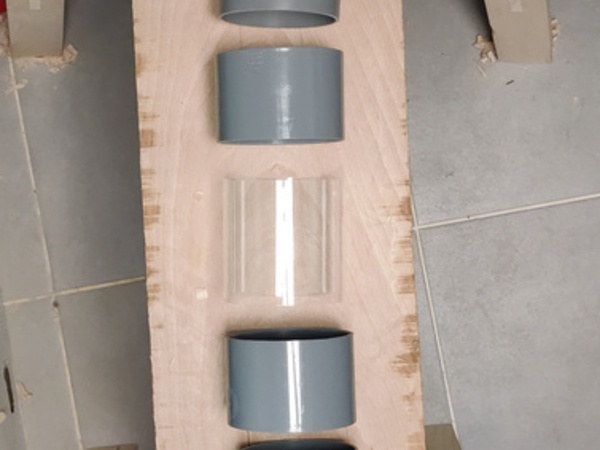

Ensuite, j’assemble le tout avec de la colle PVC (sauf le Plexiglass monté en force) :

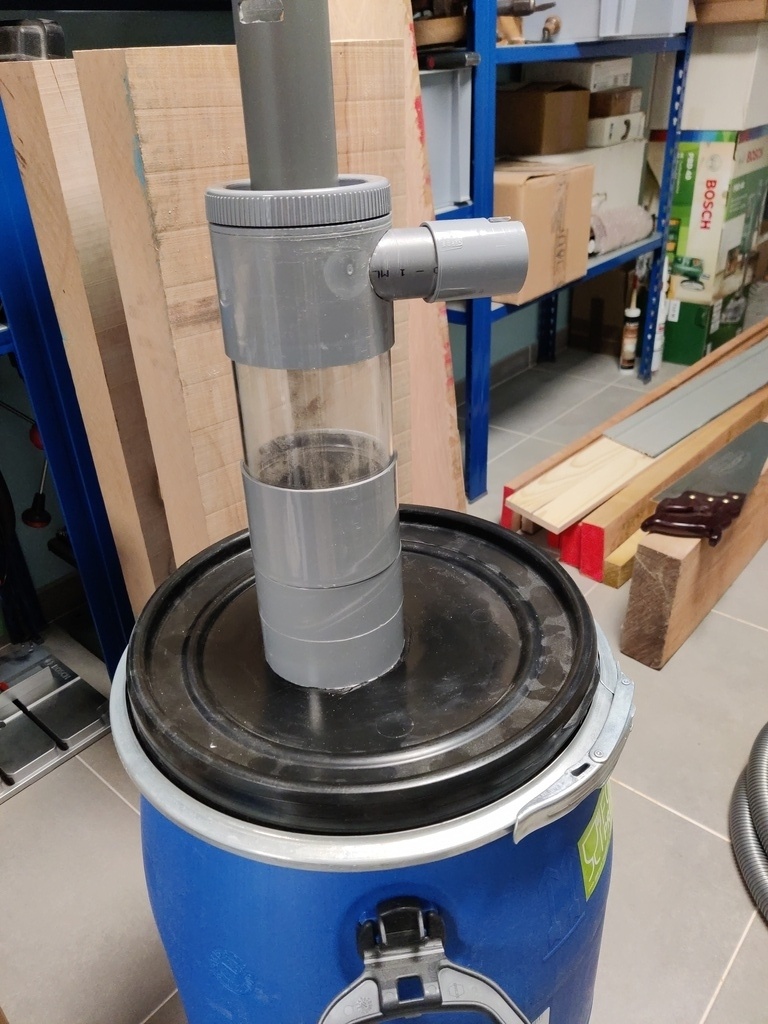

Et voila, ça fonctionne !
Deux points encore à vérifier :
- Peut-être ajouter un conducteur pour éviter l’accumulation d’électricité statique.
- Vérifier s’il faut ajouter un tube qui descend plus bas dans le cyclone pour éviter que ce qui est aspiré ne prenne un raccourci. Pour l’instant ça a l’air de fonctionner comme ça.
Par contre, je fais bien plus de travail à la main que prévu, du coup, j’aspire beaucoup moins que prévu en début de projet !
Licence
Autres créations de
DînerChocolat
Voir aussi
Discussions
J'ai un doute... Ça fonctionne même si ce n'est pas un cône ? Il me semble pourtant que c'est l'élément essentiel d'un aspirateur cyclonique...
Et pourtant, ça tourne :)
La poussière rentre sur le coté avec une certaine vitesse, elle tourne dans le cyclone en tombant, en suivant les bords et en perdant de la vitesse. Quand elle a perdu sa vitesse, elle est trop loin de la sorti d’air pour se faire aspirer et elle tombe dans le bac.
Bon, c’est comme ça que je le comprend en tout cas.
Il y a plusieurs conceptions qui fonctionnent sans cône.
C'est l'arrivée tangentielle qui crée le cyclone pas le cône. En effet un tube d'aspiration descendant en dessous de l'entrée tangentielle permet d'éviter le court-circuit. Plus important encore est d'avoir une vitesse de sortie plus faible que la vitesse d'entrée (donc un diametre de sortie plus important que le diamètre d'entrée).
Mais alors pourquoi ils ont généralement une forme conique ? Il dois bien avoir un intérré !!
Même Mr Dyson il en mets tout plein dans ses aspirateurs sans sacs !
La mécanique des fluides c'est pas facile !
Inutile de mettre un fil pour éviter l'électricité statique (qui ne sera drainée que sur la ligne que touche le fil, autant dire : rien !).
À priori, mes tuyaux sont conducteurs (à vérifier), il faudrait juste relier le tuyau d’entrée à celui de sortie.
Si je peux y mettre ma petite contribution :
Une soupape de décompression ou alors renforcer le fût.
J'en ai un dans mon atelier avec un tuyau d'aspirateur de même diamètre, j'ai plusieurs fois bouché le tuyau avec des copeaux de rabot, donc justement des outils à main, et le fût c'est plié comme une canette de coca avec la force d'aspiration.
Une soupape faite maison ?
Même avis, j'ai une soupape de ce type sur le miens et elle est fort utile. Le petit diamétre du tuyau c'est bien pour la poussière de sciage ou de ponçage mais les copeaux ça bouche souvent.
DînerChocolat ça peut se faire oui.
Sinon pour 10 balles tu en trouves sur Amazon
J'en ai un avec soupape chez mes parents et un autre sans soupape chez moi, pour ce dernier j'ai renforcé le fût avec des anneaux en bois par l'intérieur, ça marche aussi.
Nicodu67 Je vais regarder ça
