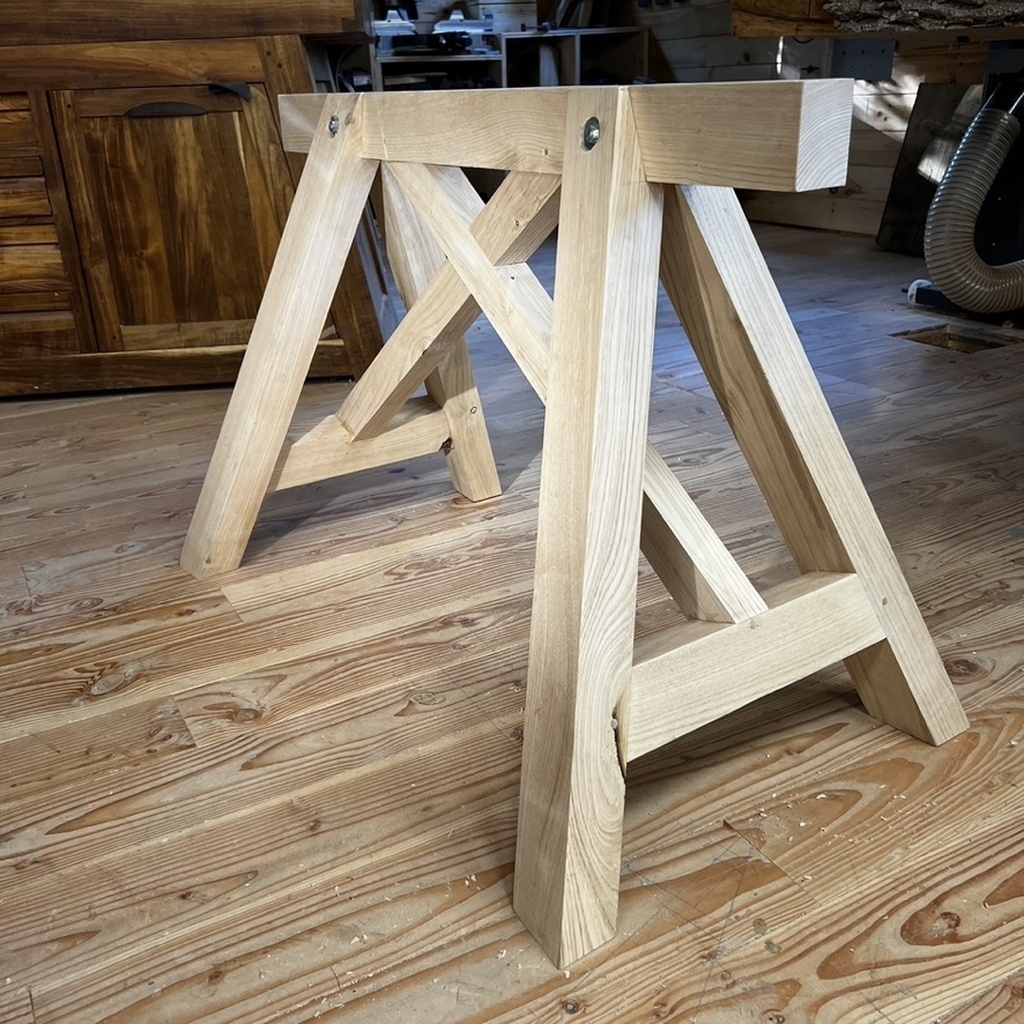

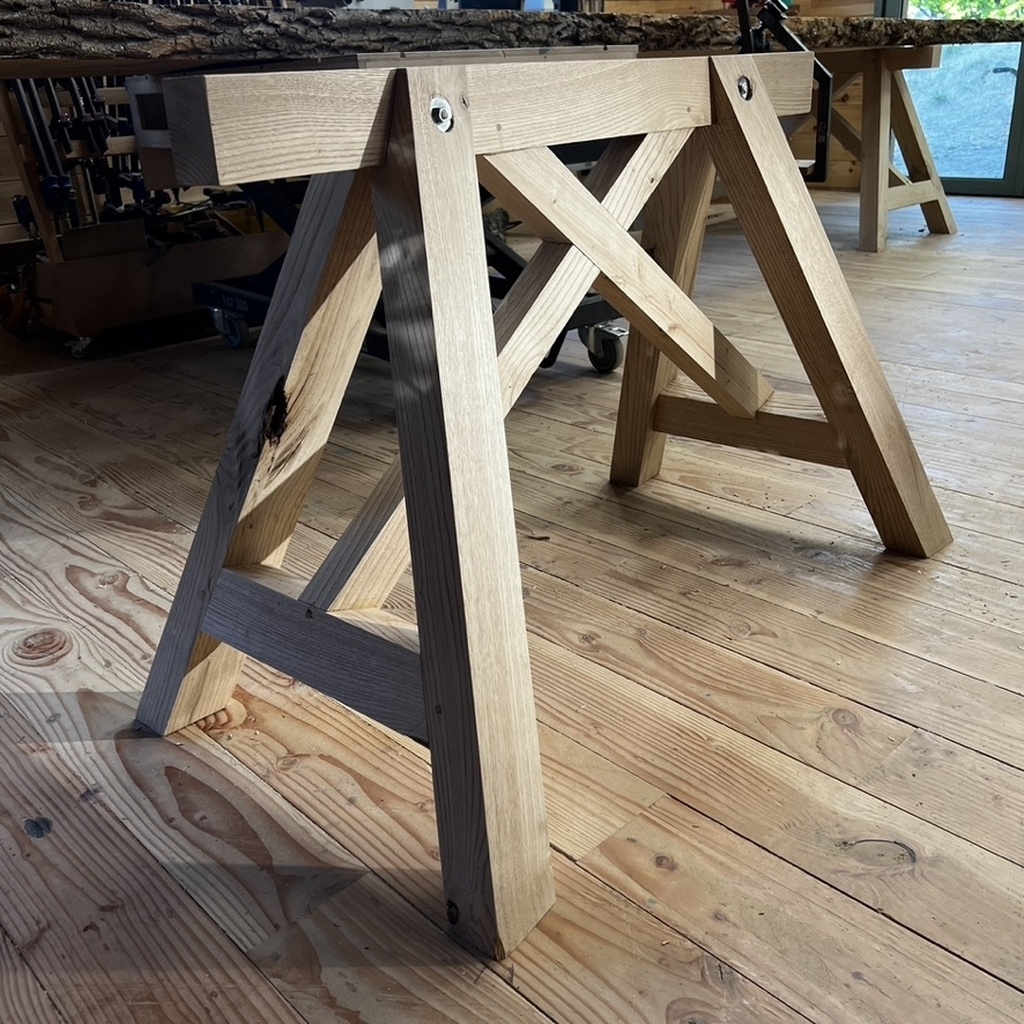

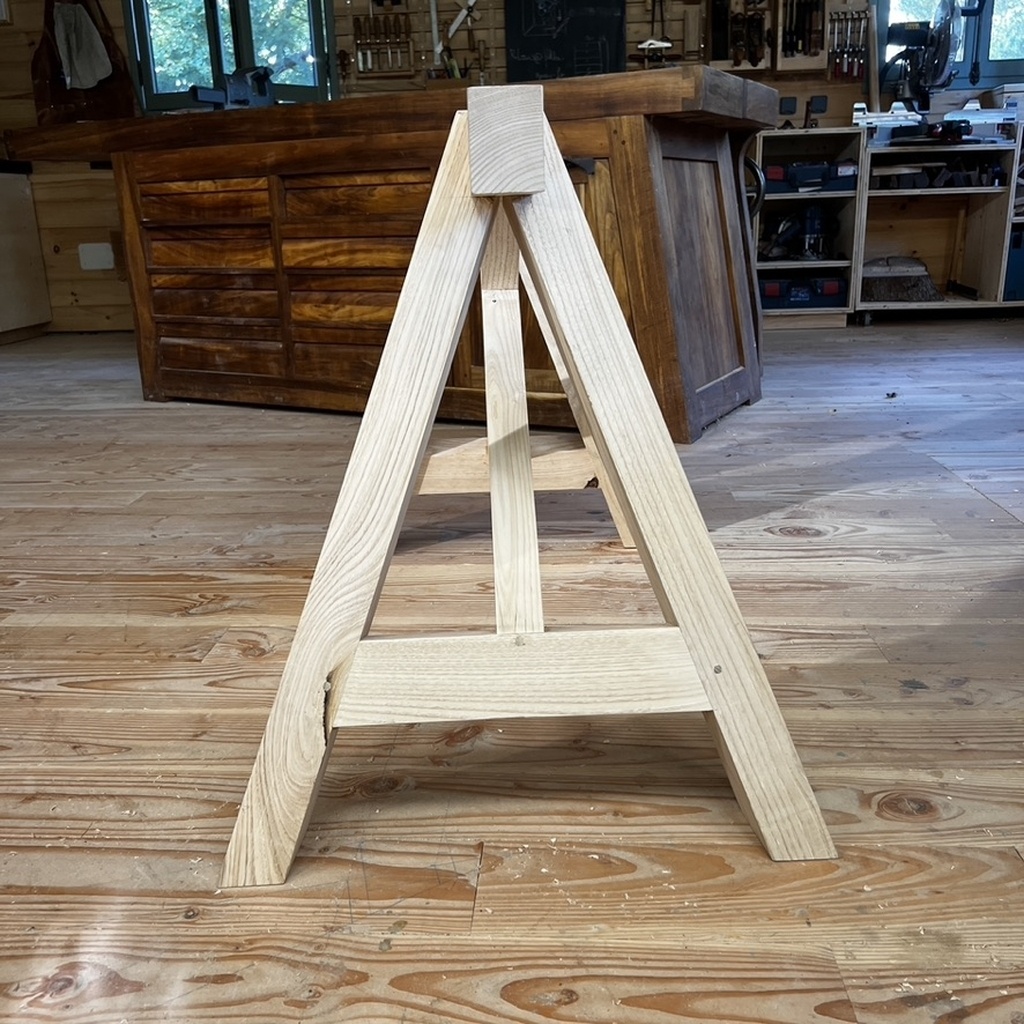

Une paire de tréteaux cadet solides. Ils sont lattis en croupe et dévers en long pan, un grand merci sylvainlefrancomtois pour son pas à pas qui m'a permis de travailler mon arêtier.

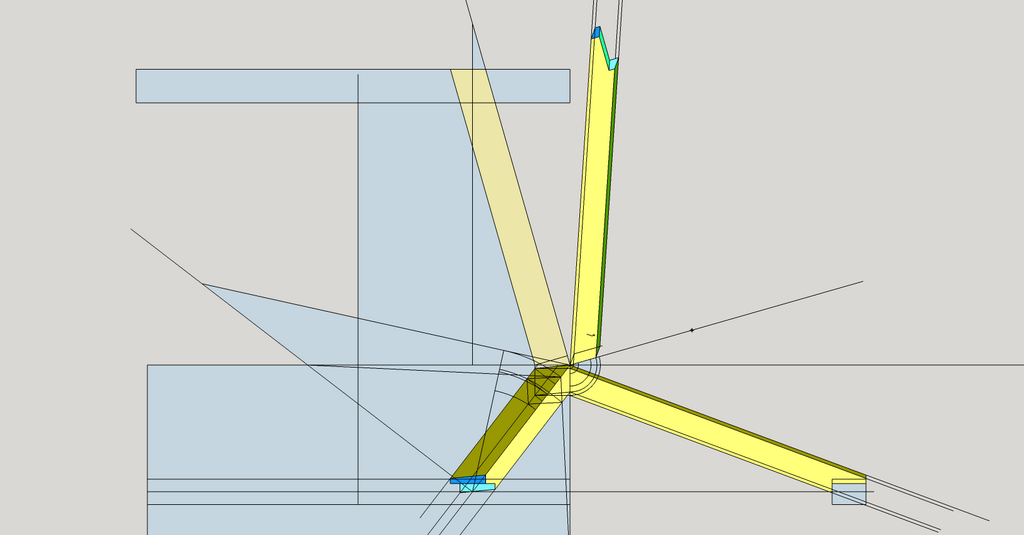

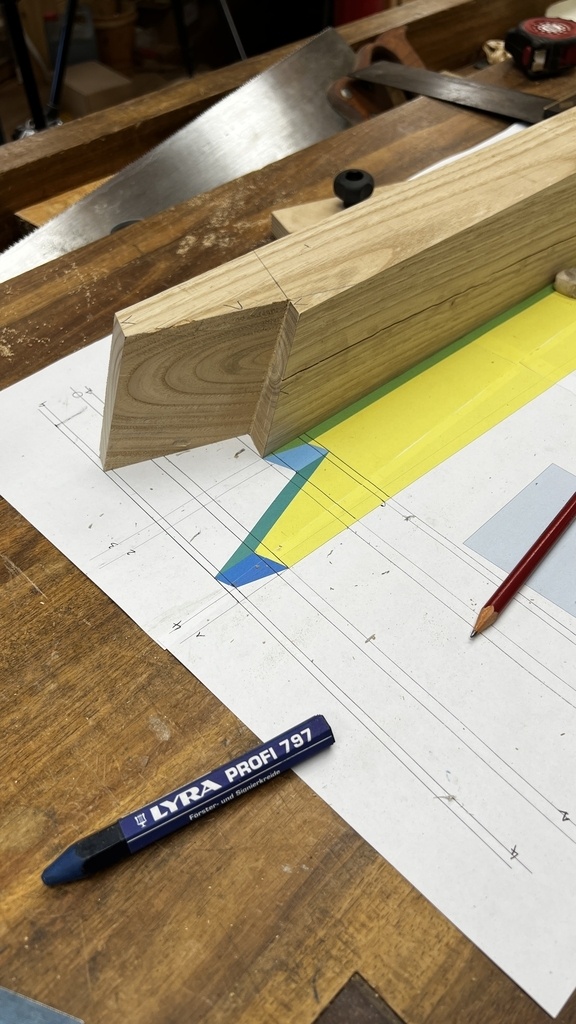

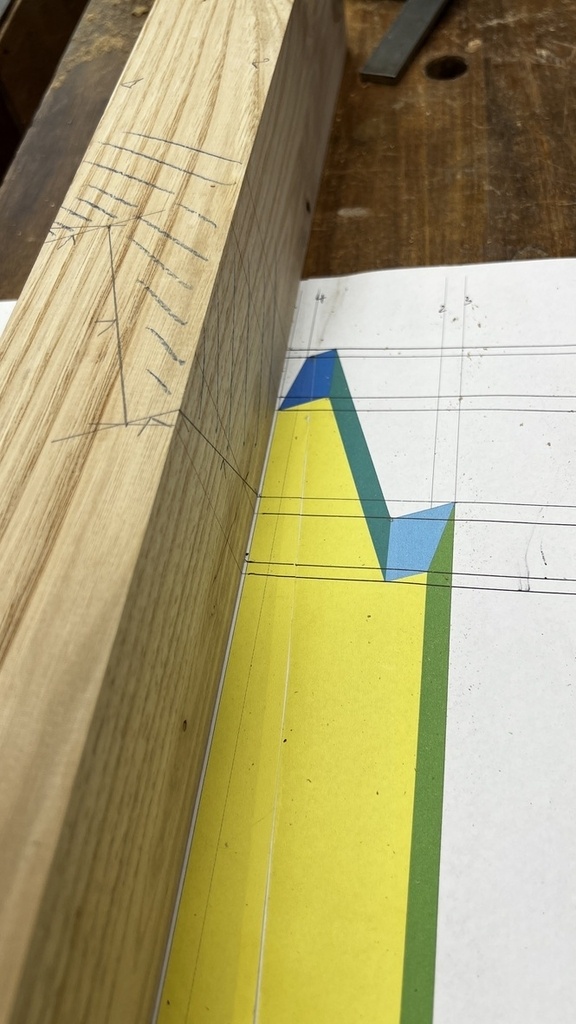

je n'ai pas tracé l'épure sur un panneau mais sur sketchup, puis j'ai imprimé avant de rembarrer. Tout est assemblé par tenon et mortaise sauf le haut qui est boulonner avec une tige de 8mm
Publications associées
Licence
Autres créations de
Toutenbois
Discussions
ils vont en voir passer des tonnes !
c'est lu but, merci pour ton aide
Beau boulot !
merci
Superbe bravo pour l’exercice
Petite question comment vous procédez pour l’impression sur skp ? J’ai la version 2023 et je n’y arrive pas et votre technique m’intéresse étant donné que je trace pas mal d’épurés. En vous remerciant de votre réponse.
Salut , je suis sur mac, mais sur PC c'est presque identique.
1/ dans configuration du doc tu écris 1 et 1 dans échelle d'impression et tu décoche adapter
2/imprimer, sur le coté tu auras toutes les pages à imprimer... attention ca va très vite et c'est long à recoller précisément
Parfait merci de ta réponse rapide !
Si j'avais d'aussi beaux tréteaux, je n'oserais pas travailler dessus !
Magnifique.
c'est comme mon établi, il est encore plus beau maintenant qu'il a pris des coup
Bonjour Pimpin, ces tréteaux peuvent tout à fait être utilisés avec un plateau de verre. Ça peut faire un super bureau design. Suffit d'adapter leur longueur
Beau travail. J'attends avec impatience la vidéo pour en savoir plus sur le détail de cette fabrication.
Bonjour,
Aurais tu une capture de ton epure?
Je suis interessé par ton procede sur la coupe de la barbe sur le faitage
Bonne journée
Je dois encore le mettre au propre puis je la partagerai
Ça respire la robustesse.
Tout ce qu’on demande à des tréteaux.
J’avoue que les techniques liées à la maîtrise de l’arêtier me fond un peu peur mais il va falloir que je m’y mette car ça semble passionnant
.
Bravo en tout cas pour cette réalisation et hâte de voir la vidéo !
Bravo Samuel
SSssssplendide ^^ comme dirait le monsieur vert :D Auriez-vous les plans ? je dois en faire pour le boulot car il nous en manque pour poser nos portes cochères ;) Merci d'avance
Canon! J'en ai fait d'après les plans de Michel Verdon, mais à l'épure sur un panneau de CP. Ça m'intéresserait pas mal de voir comment tu as dessiné ça sur SketchUp, j'ai encore beaucoup de mal à dessiner autre chose que des trucs basiques avec ce logiciel.Je trouve qu'il manque un vrai module dessin 2D
Quels beaux bestiaux, c'est du très lourd qui peuvent supporter la tonne !
Un grand bravo Samuel !
Moi aussi comme xyloweb, il va falloir que je me mette à l'épure, mais pour moi ce sera surement crayon-papier puis sur du cp (SktUp m'em...de de par mon ignorance et impatience, même si je suis aussi sur Mac).
grosb Ferghus toitetmoi épure ici
merci beaucoup :D
Superbe, je dois en fabriquer 2 également pour poser mes planches pour le tronçonnage, je fais prendre ton modèle.
Splendide réalisation. Comment faire une épure avec Sketchup? Y-a-t-il un plugin ou bien faut-il faut-il faire les projections trait par trait? MErci pour ce partage. Bien cordialement.Philippe.
trait par trait, comme si tu étais sur un panneau ! c'est là que le dessin traditionnel et l'infographie se rencontre !
Merci pour cette réponse rapide.
Je reviens sur ce modèle de tréteaux et me pose des questions (basiques mais je suis néophyte):
Merci pour votre réponse. Bien cordialement, Philippe
xuarig dans la logique oui ! mais ici tu met déjà plusieurs tonnes !
angle idéal env 20/30 cm au mètre
Merci beaucoup. Bien cordialement

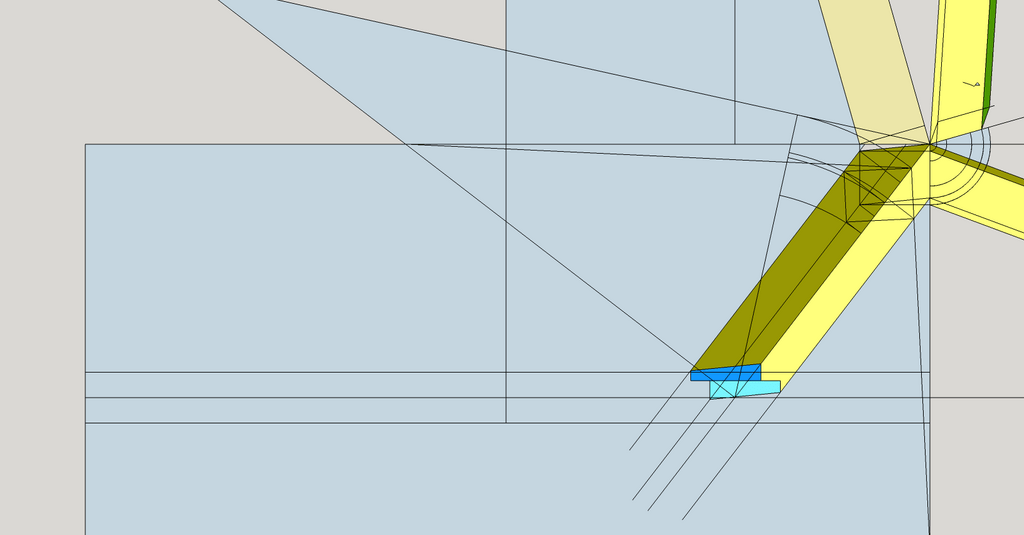

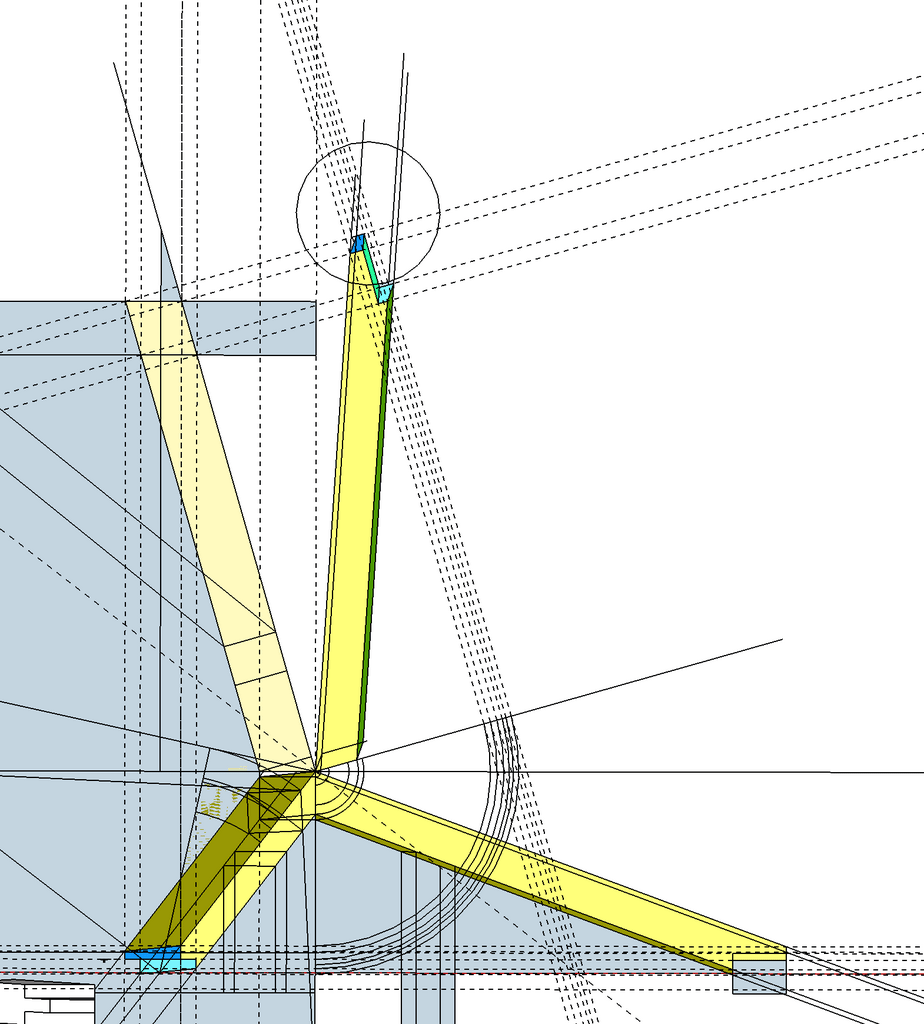

Afin de m'exercer à cet art du trait, j'ai repris le plan de Samuel pour m'exercer mais je ne comprends pas pourquoi je ne trouve pas le même développement : j'ai fait un cercle là où ça ne va pas. Si vous avez le temps merci de me dire où je fais erreur. Bien cordialement. Philippe
xuarig ça a l'air correct ! taille le en 3 dimensions pour savoir .
Je me trompe peut être mais tes epaisseurs de bois semblent inversées entre ta face a devers et celle lattis
J'ai l'impression que tu as developpé ta face à devers en prenant l'epaisseur de ton bois sur le petit pan lattis
Ce qui peut generer un probleme au dvp
Entre autres..
As tu plus de détail sur ton loup afin que je puisse regarder plus en détail?
Peux tu me dire quelle face souhaitait tu develooppé,
Il me semble que tes points d'altitude representant tes coupes de niveau sur ta vue en plan ne sont pas a renvoyer d'equerre par rapport a ta ligne de sol mais paralelle
D'équerre pour les coupes aplombs
sylvainlefrancomtois Merci de m'avoir répondu et avoir pris du temps. ça se décante un peu dans mon cerveau..mais que c'est long et dificile

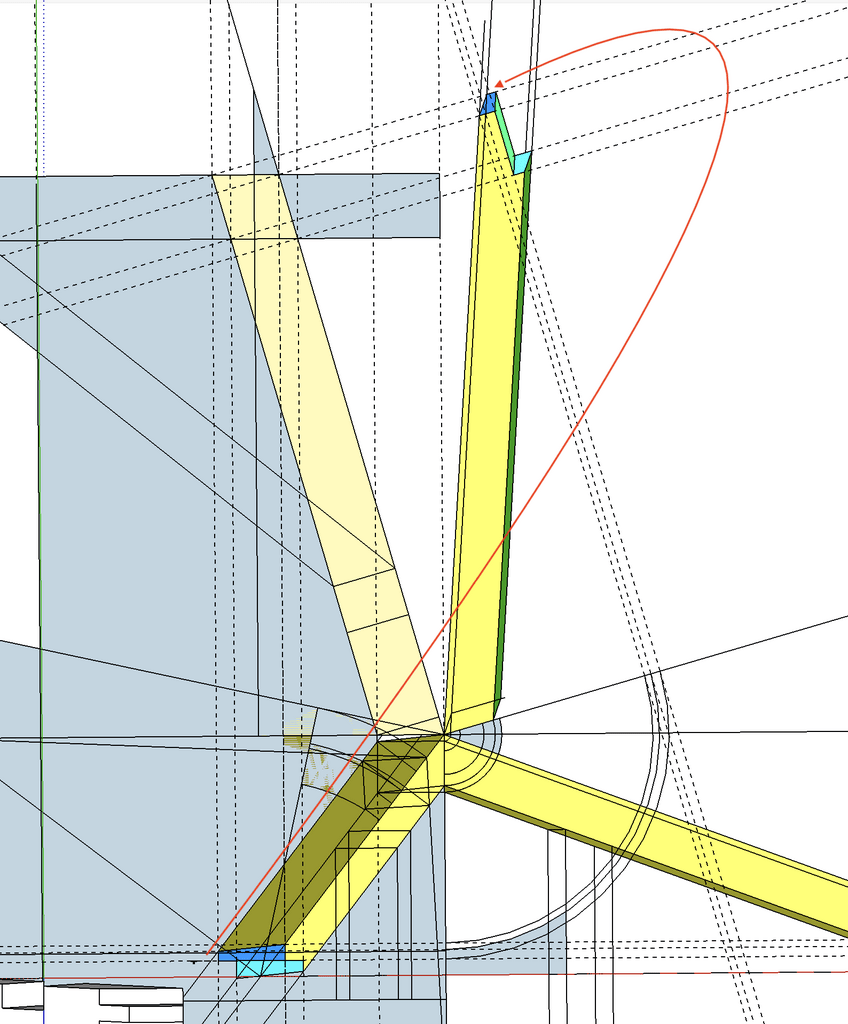

MonsieurBella Merci de l'attention portée à ma question. Tout d'abord : ce sont mes premiers pas dans cet exercice. Ensuite j'ai travaillé sur le plan de Samuel pour comprendre l'élaboration de son plan : ce n'est donc pas mon plan; j'ai simplement tracé les lignes de rabattement sur le sien. Et je me rends compte que je ne comprends pas tout. Pour plus de clarté voilà une capture d'écran :la surface bleue foncée trapézoïdale du sommet du pied sur la vue en plan, le petit coté perpendiculaire au chapeau du tréteau ,une fois généré sur le développement (flèche rouge) ne correspond pas aux lignes que j'ai tracées sur le plan de Samuel. C'est sans doute ce que tu appelles les points d'altitude que j'ai faussement renvoyés d'équerre par rapport à la ligne de sol. Mais pourquoi il ne faut pas ? C'est ce que je ne comprends pas.Merci encore. Bien cordialement, Philippe
xuarig tel est le prix ! mais c'est mieux que du sudoku qui ne sert a rien !
j'aime bien le sudoku. Mais je ne suis pas d'accord : le sudoku sert à faire fonctionner certaines parties de mon pauvre cerveau
