Bonjour tout le monde,

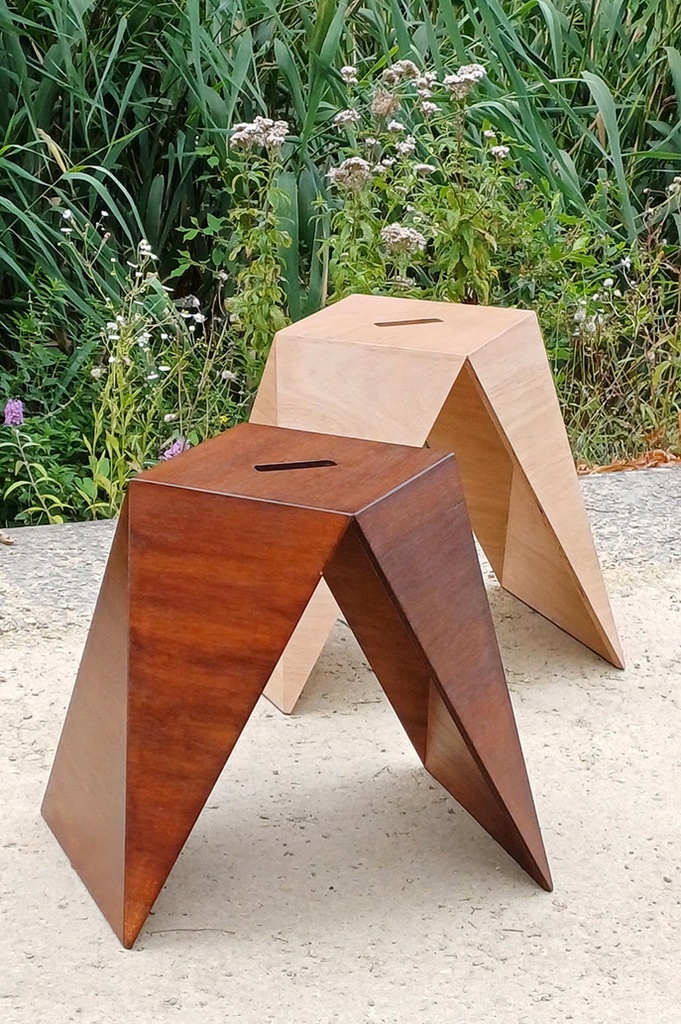

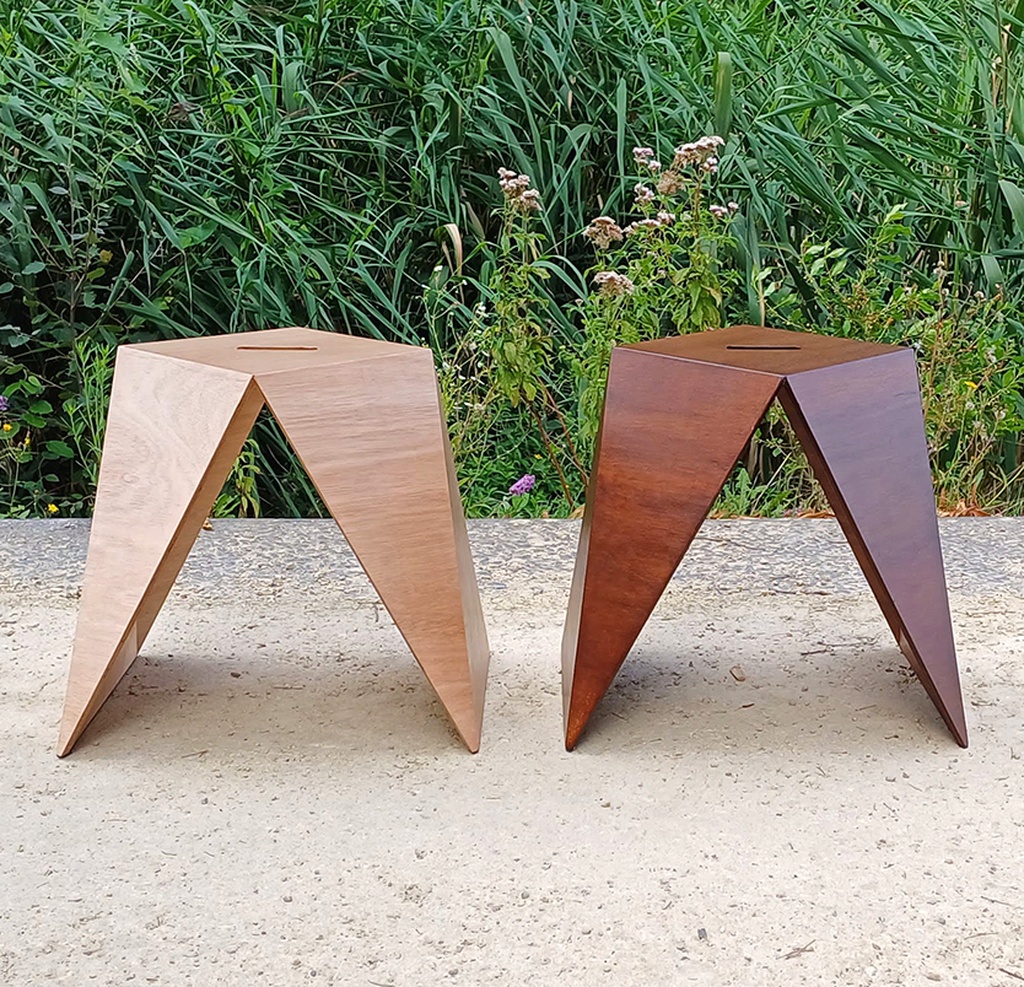

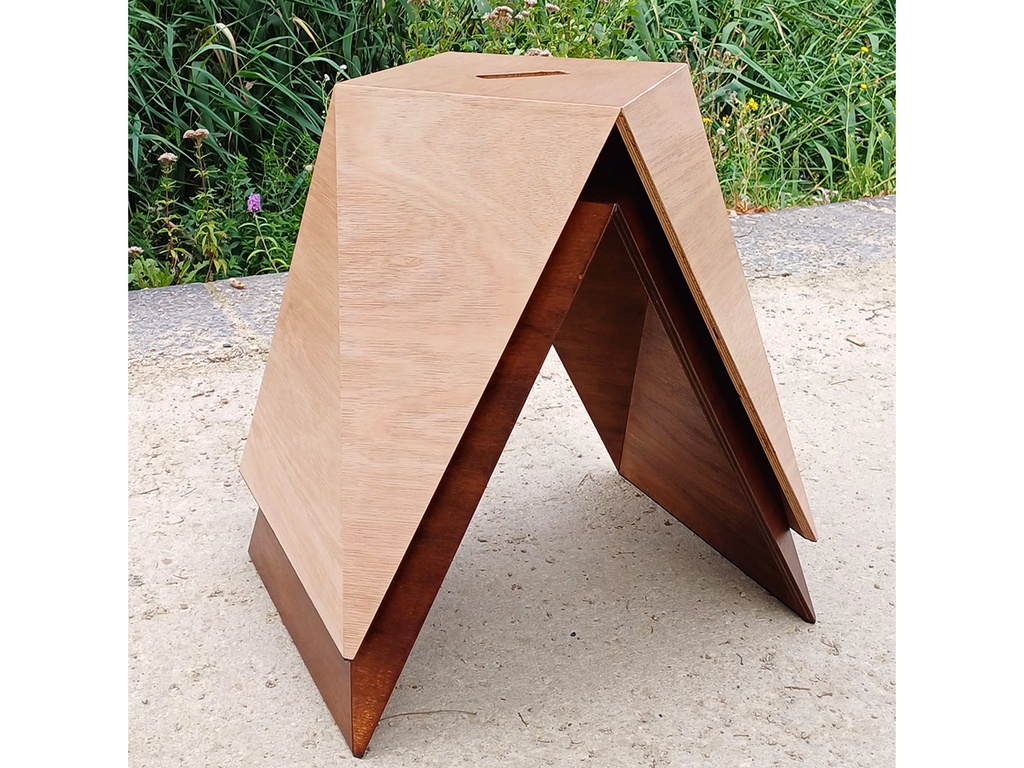

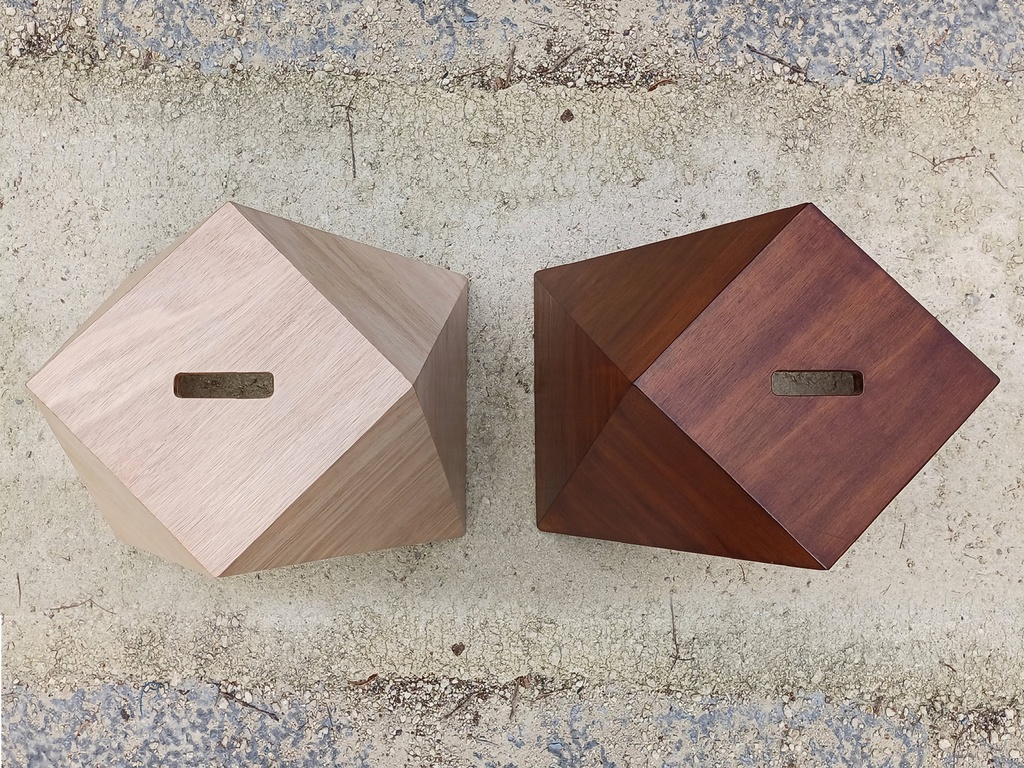

Voici deux prototypes de tabourets en contreplaqué 12 mm.
Ils sont solides, stables, relativement légers et empilables mais ils ont leurs problèmes.

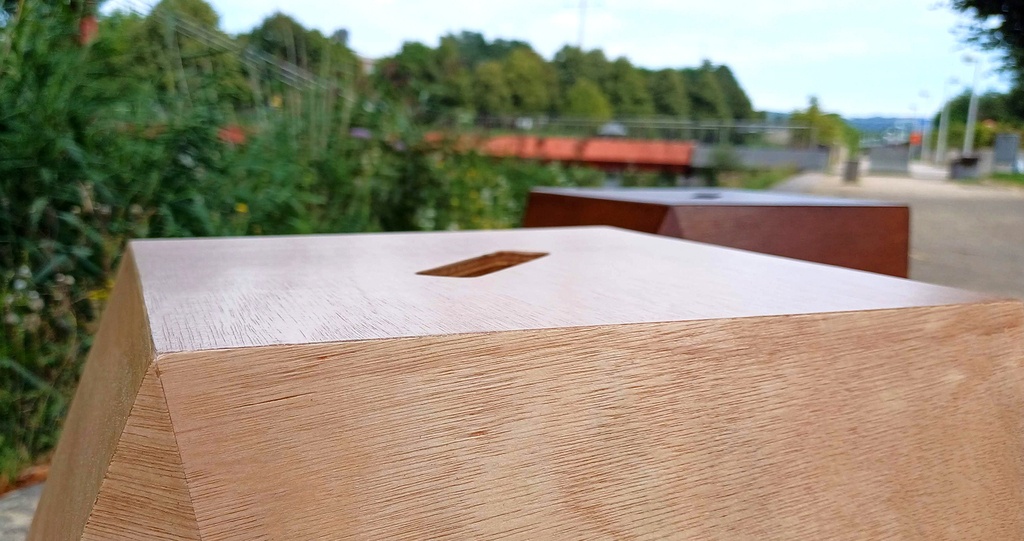

La finition est pas top top : c'est du CP bon marché, la teinte c'était surtout pour tester et mon vitrificateur V33 a encore fait des taches noires en dessous

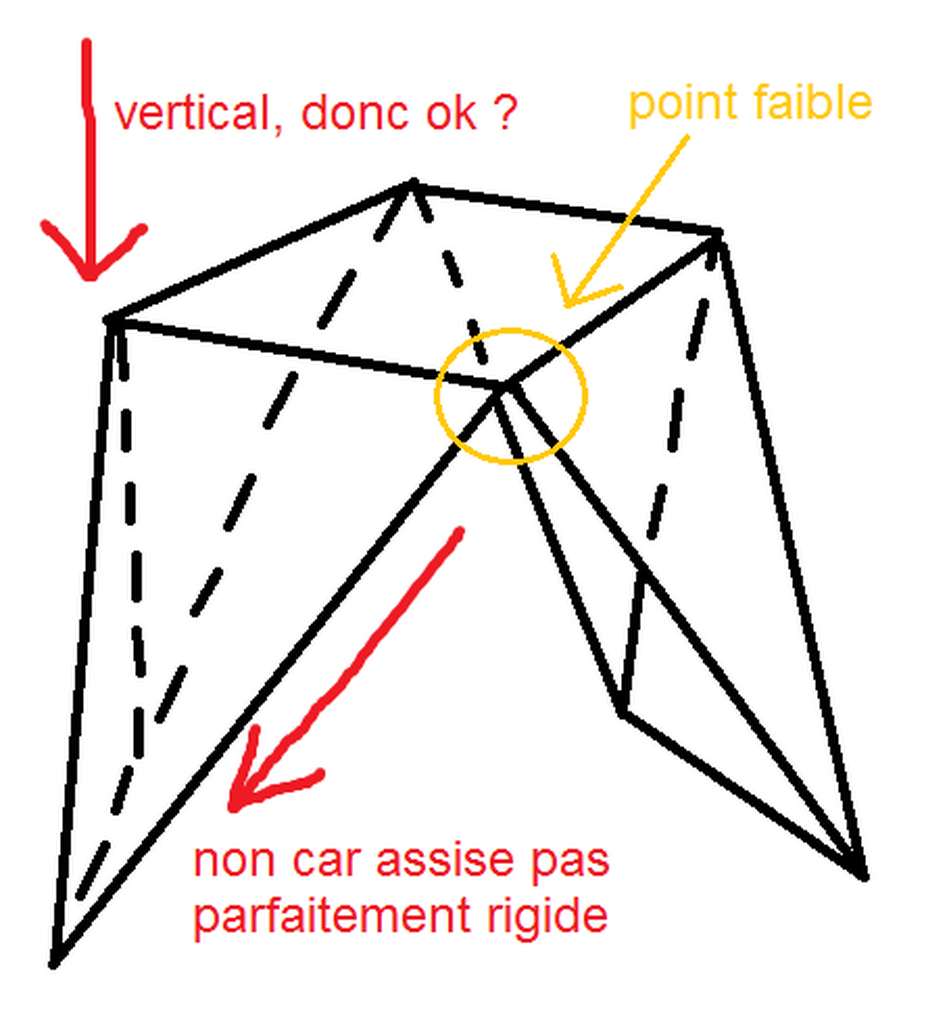

Tout d'abord, la forme : elle présente évidemment un point faible au milieu de l'assise, là où le tabouret peut "plier en deux".
Je l'avais pressenti lors de la modélisation SketchUp mais je pensais que ça irait car l'angle des pieds est très faible, quasi vertical, et que les deux pieds n'auraient pas tendance à s'écarter.
C'était sans compter les parties "en façade" des pieds, qui sont en diagonale et partent du milieu de l'assise.
Je pense que ces diagonales transfèrent le poids vers les pieds selon un angle prononcé qui a tendance à écarter les pieds.
Ça le faisait moins avec une planche à découper posée sur l'assise, elle répartissait le poids plus uniformément.

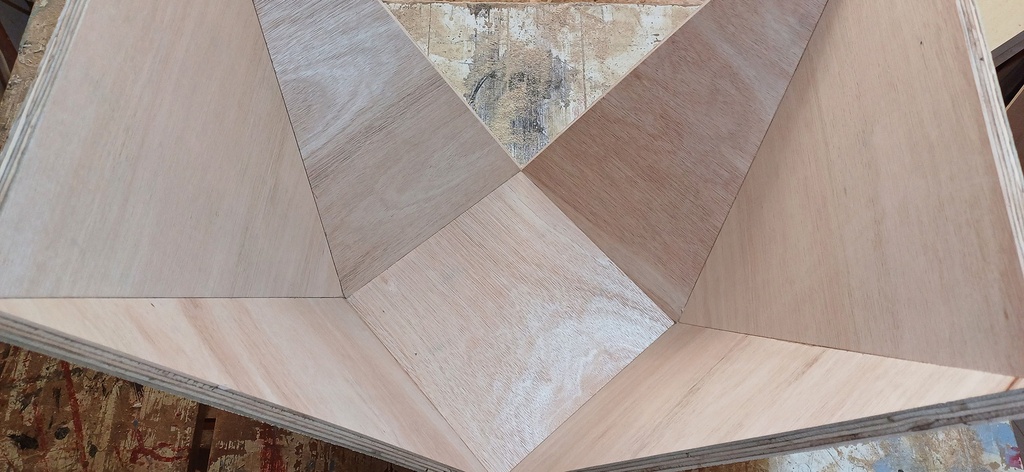

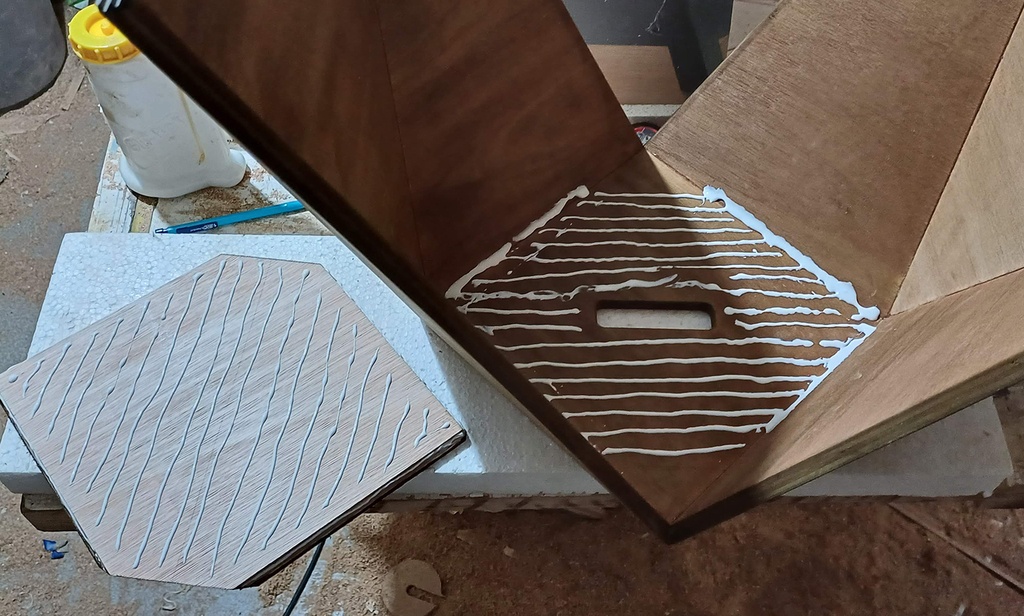

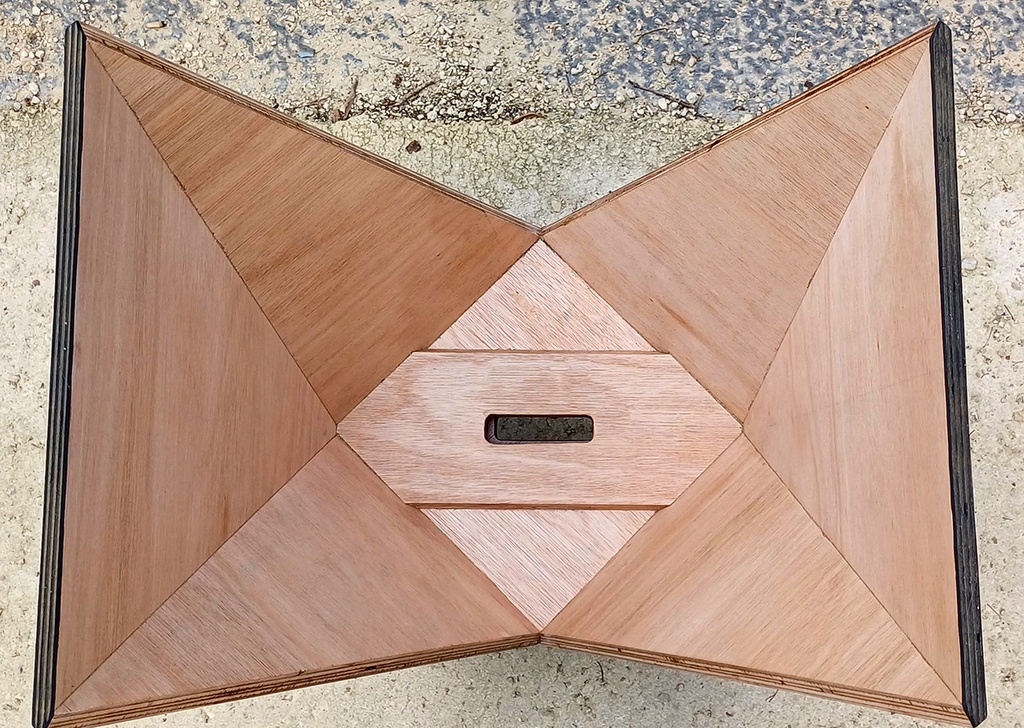

J'ai donc collé un renfort sous l'assise, ça a bien aidé car le contreplaqué 12mm reste flexible.
Dommage car ça fait une pièce de plus, complexe à découper.
Ensuite l'empilement : j'ai à nouveau pressenti le problème lors de la modélisation mais sans être certain du comportement réel. Et j'avais vraiment envie de les fabriquer à ce stade, donc j'en ai fait deux pour tester.
Dans ma tête il y avait 6 points de contacts avec le tabouret du dessous lors de l'empilement : un triangle de contact de chaque côté. Dans la réalité il n'y a que le haut des triangles de contact qui touche et le tabouret du dessus peut pivoter le long de l'axe passant par ces deux points.

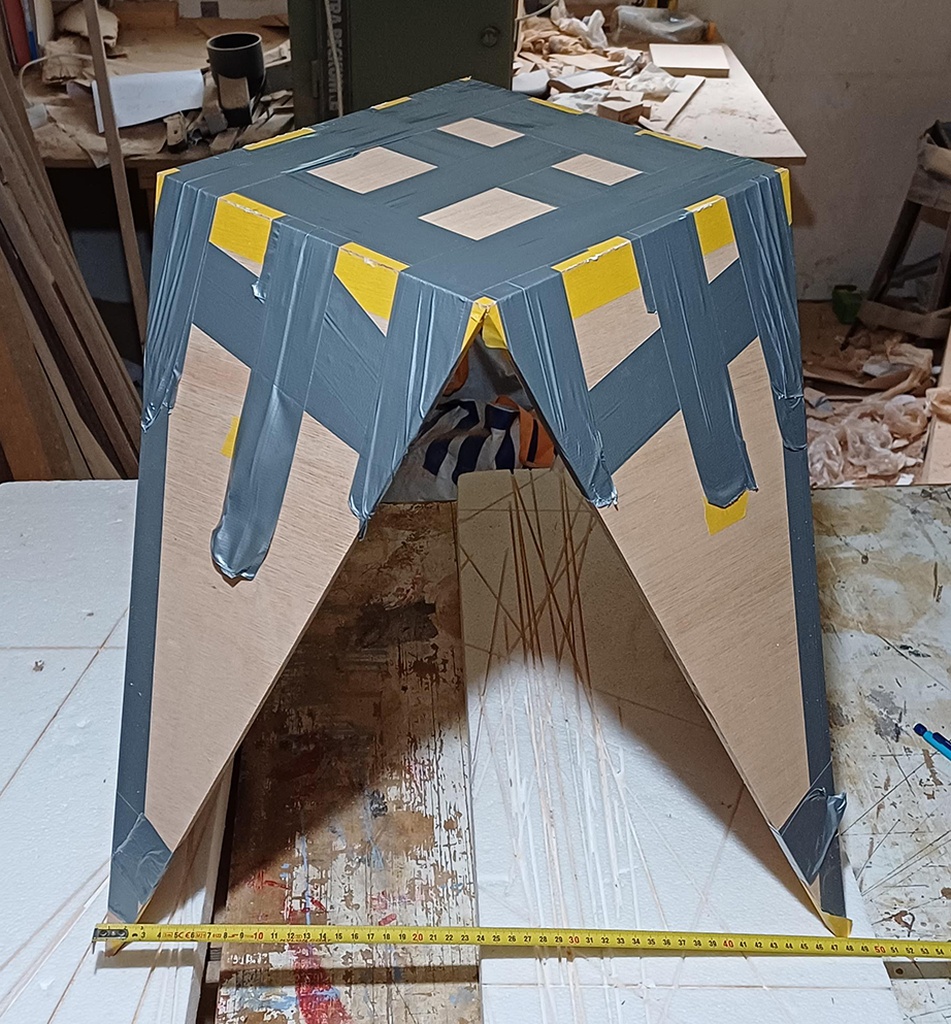

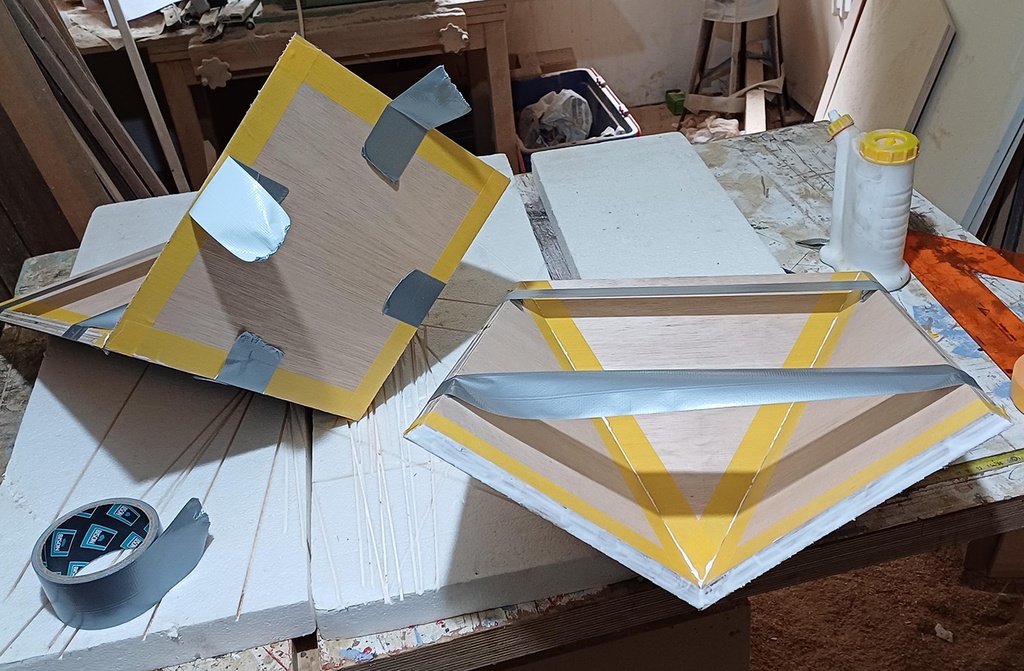

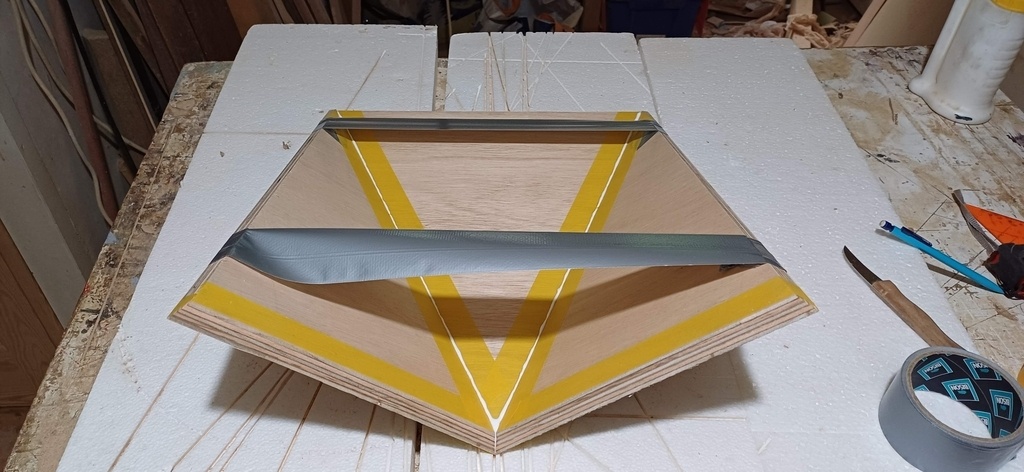

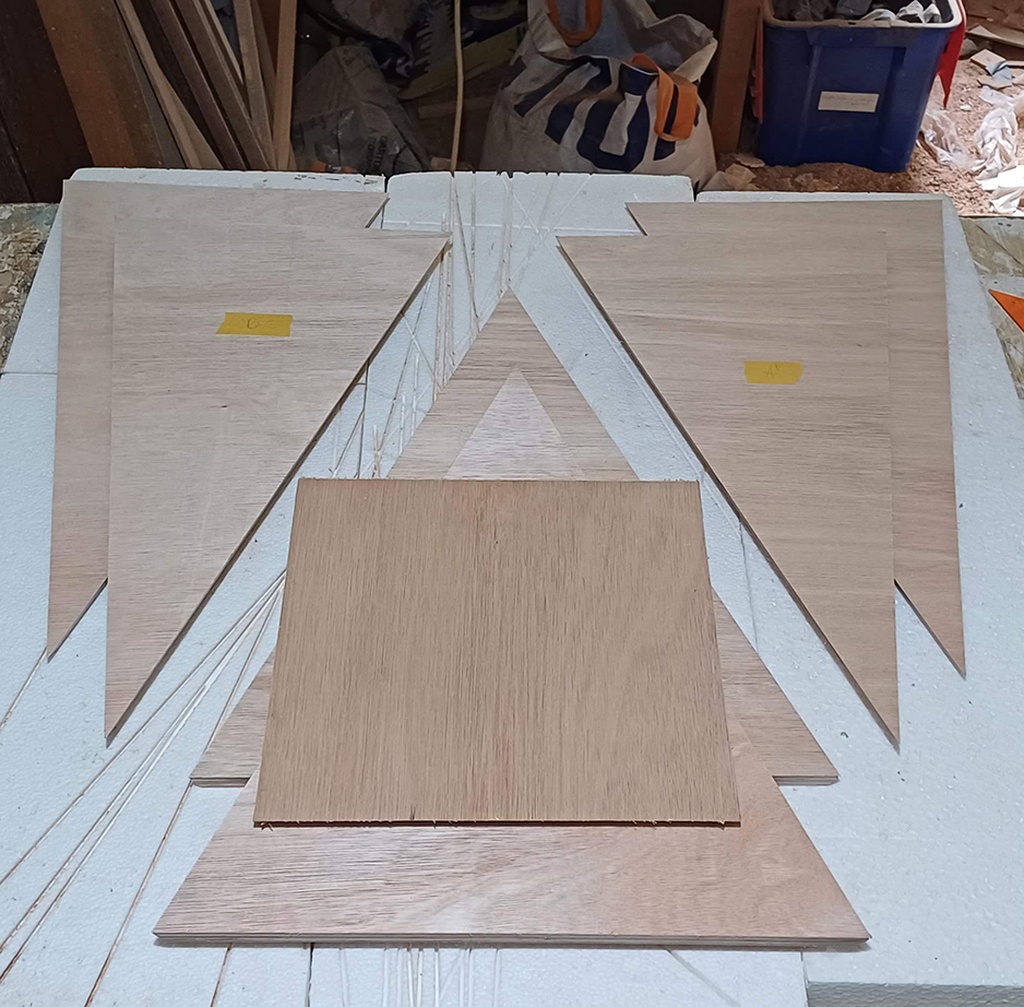

La fabrication s'est déroulée sans encombre, avec juste trois coupes par pièces (sauf l'assise et la sal*perie de pièce de renfort), le tout à la plongeante sur rail.
En conclusion c'est pas le tabouret ultime dont je rêvais mais j'aime bien leur aspect simple.
Mon tabouret ultime devrait être :
- stable
- solide
- léger
- empilable
- trois pieds
- facilement transportable
- confortable jambes droites ou croisées
- ne pas nécessiter de mode d'emploi pour s'asseoir ou l'empiler
- facile à fabriquer
- pas cher
- éventuellement original
- et surtout j-o-l-i !
Celui-ci rempli certains points ci-dessus, notammement la stabilité, la facilité de transport, le coût, ... J'ai laissé tomber l'idée des trois pieds, le gain de stabilité étant peu utile sur les sols plats d'intérieur.
Voilà voilà, merci de m'avoir lu et bons copeaux
!
Nairod

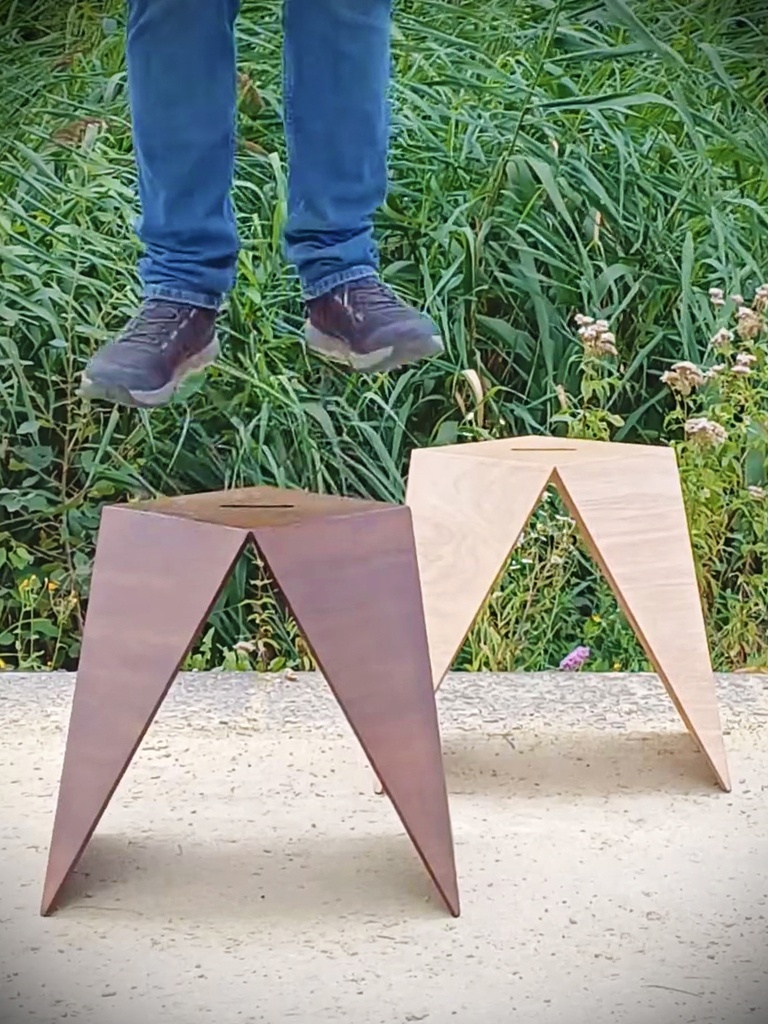

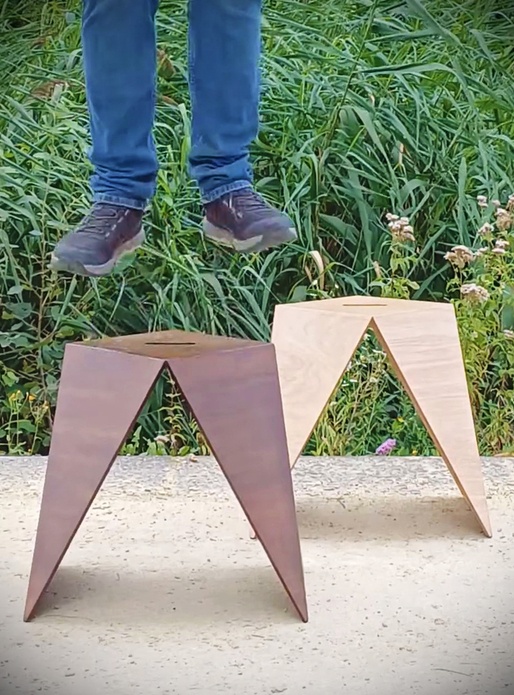

P.S. : Petite vidéo d'un saut : imgur.com/a/lRUbLNx
Publications associées
Licence
Discussions
A la V6, je crois que l'on pourra dire que cela tourne à l'obsession...
J'aurais mis le renfort sous l'assise, vertical, en diagonale. Il buterait sur les deux triangles inversés, et une simple vis permettrait de bien consolider la jonction (ou des chevilles en biais). On aurait alors un vrai contreventement, et plus de risque d'écartement.
Comme de toute façon, les tabourets ne s'enfoncent pas les uns sur les autres jusqu'au bout, cela n'aura pas d'incidence.
Oui j'ai également pensé réaliser un renfort comme ça mais il gène pour la poignée et il ne stabilise pas l'empilement.
Il en faudrait deux, et ça devenait difficile à découper et à fixer. Et aussi on les voit fort.
J'ai préféré doubler l'épaisseur de l'assise.
Pour la v4 faudra que j'intègre quelque chose comme tu proposes : des traverses aussi hautes que l'écartement entre les tabourets quand on les empile.
Nairod Tu peux faire une encoche dans le renfort vertical, pour passer les doigts pour la poignée.
Kentaro Oui, j'avais pensé pareil. Ça perd un peu en rigidité.
C'est dommage qu'un renfort soit nécessaire car ça restera une pièce difficile à découper et à fixer, quelque soit l'option choisie.
Nairod ce renfort devrait être perpendiculaire au plan des triangles, non ? donc, une découpe à 90°, avec le bon angle, c'est pas trop compliqué. A la jointure, où cela devient compliqué, tu dégages un coin, pour que cela ne touche pas.
Kentaro Oui c'est l'idée, plus la découpe pour la main.
Mais il reste trois problèmes : la difficulté à fixer solidement une telle pièce sur ses fines tranche (12 mm), l'empilement instable car un seul renfort, et le fait que le renfort doit être assez large pour autoriser une découpe pour la main tout en restant solide.
Deux renforts de ce genre au lieu d'un, ça serait pas mal : ne gènent pas la poignée donc moins besoin de largeur donc moins visible, et empilement stable.
Mais avec deux pièces renfort on ne peut plus atteindre les triangles inversés du milieu, uniquement ceux des côtés, donc angles de coupe composés
si la poignée gêne, pourquoi ne pas la déplacer sur les cotés par exemple (une de chaque coté) comme ça, tu libère l'espace pour un renfort en croix qui stabilisera ton empilement.
lamenuis Oui c'est une possibilité. Faut dire qu'une seule poignée au milieu c'est pratique pour porter à une main.
entièrement d'accord quand tu n'en porte qu'un seul mais quand tu les empile, ...!
peut être un prototype V4
Ah, l'épreuve de force (j'ai cru jusqu'à la fin que tu ne l'avais pas faite !). Ouf !
+1, je me suis même demandé « où sont ses pieds ? »
Voilà, j'ai remis mes pieds en couverture
Mais c'est le tabouret qu'il faut regarder hein !
Joli! Je préfère esthétiquement cette version aux précédentes. Pour renforcer pourquoi ne pas mettre 2 fines traverses au pied pour refermer les triangles?
Merci !
Tu veux dire au dessus, à la jonction avec l'assise ?
Nairod non tout en bas entre les pieds pour fermer le triangle formé par eux
HAZO ébénisterie J'avais peur qu'on casse les traverses avec les pieds
Hello,
On voie sur ta vidéo de saut que les pied prenne quelque millimètre d'écartement, à mon avis faut pas trop leur en demander
Et esthétiquement, je préfère les trépieds à assise hexagonale que tu a déjà fait, ils sont plus originaux, et semblent plus solides.
PS : sur la première photo ça fait un peu "pendu" c'est déroutant à voir au milieux des autre créations
Oui j'ai remarqué l'effet "pendu" une fois posté
Je vais bien, on s'inquiètera si je commence à poster plein de versions d'échaffaut
Bien vu pour les pieds : ils n'aiment pas le gravier ! Sur un sol intérieur ils ne bougent pas (longue bande de caoutchouc sous les pieds).
Merci pour les autres tabourets ! Ma version 1 est effectivement plus solide car c'est du CP 18mm, au lieu du 12 ici.
Ma version 2 est effectivement également plus solide par géométrie, mais compliquée visuellement ainsi qu'à fabriquer.
Nairod peut-être un compromis serait d’utiliser du CP de 18 mm juste pour l’assise? En tout cas, j’aime beaucoup. Chapeau!
J'aime toujours autant ces formes géométriques.
la recherche de la perfection ne doit pas te faire sombrer dans la frustration quand même
C'est très beau. C'est fonctionnel. Chapeau
C'est très juste.
Merci !
j'aime bien les séries a suspens, on connait le héros de la saison prochaine mais pas encore ses aventures
Belle idée !!!!!
Merci !
