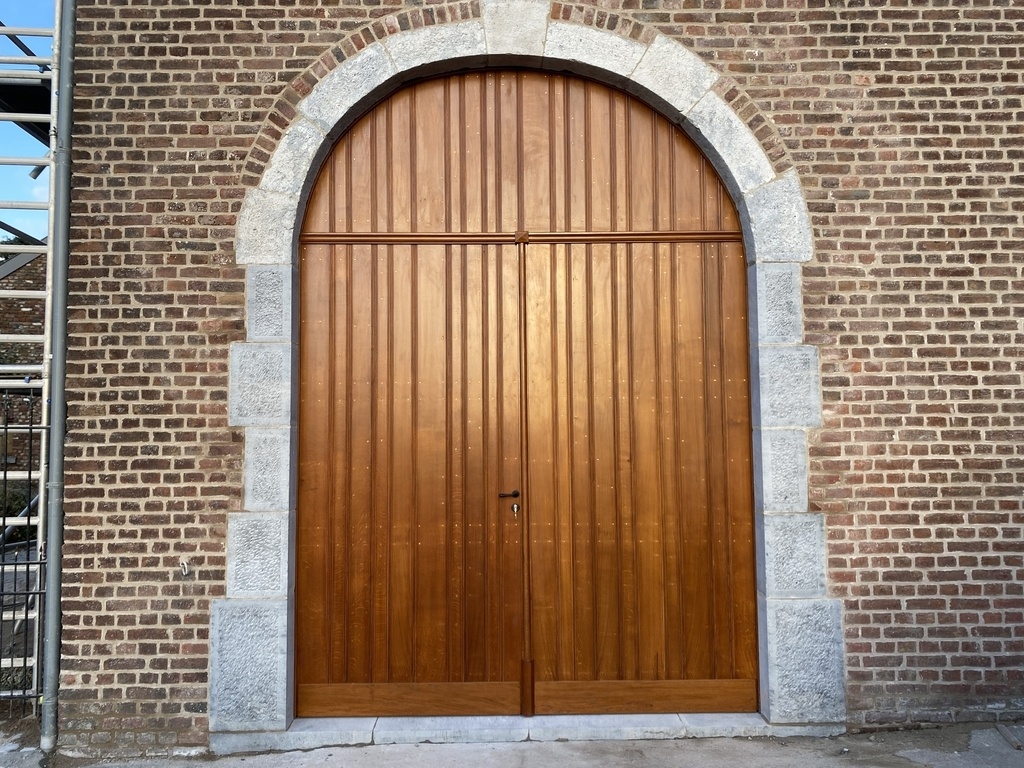

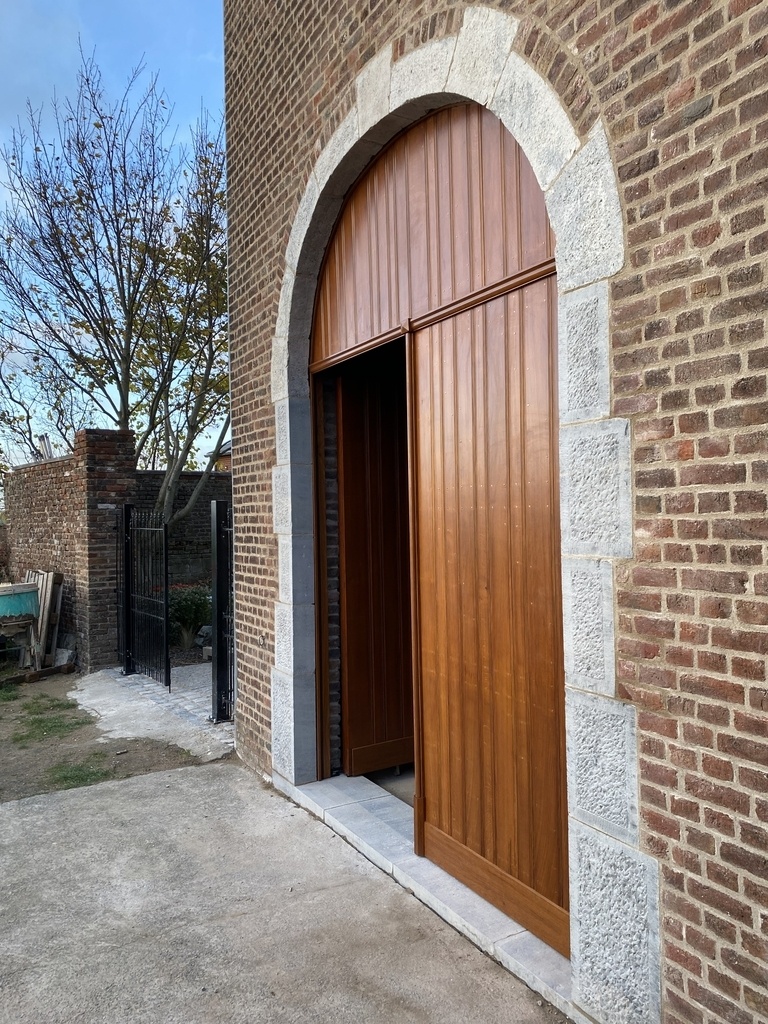

Une belle porte cochère en chêne toute simple réalisée avec mon collègue de travail au mois de novembre (bisous Lorri
).

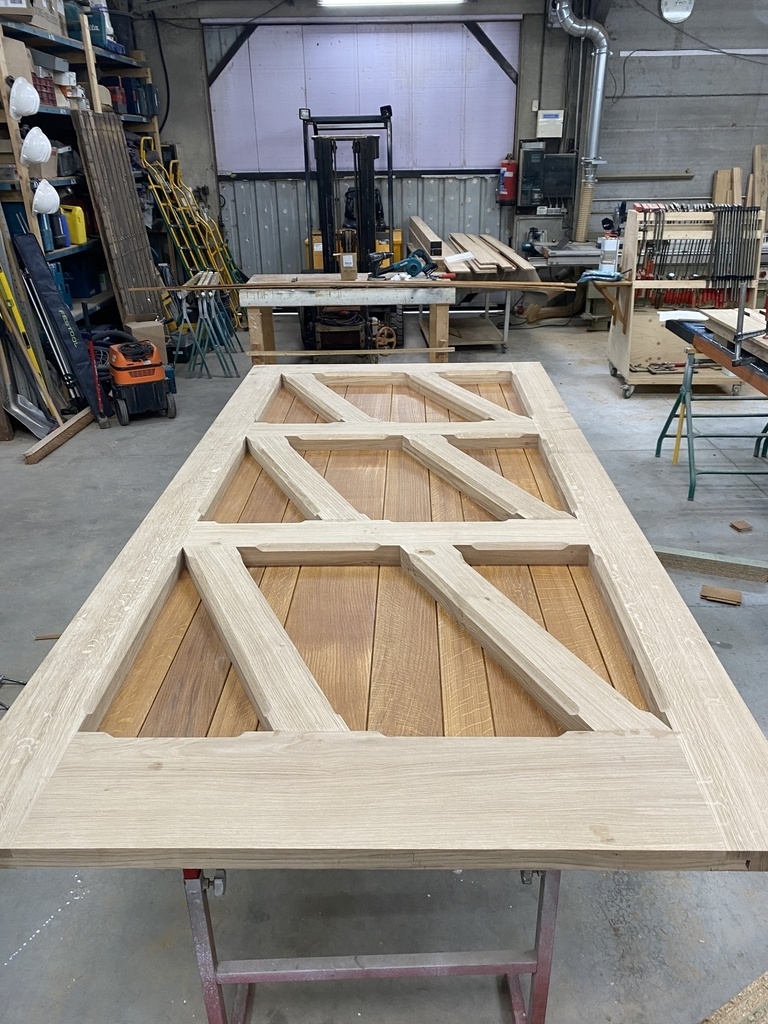

Barre écharpe pour la structure et lames en parement. Les lames sont clouées et la porte est articulée avec des pivots fait sur mesure par un ferronnier. La finition est une lasure teintée.
Licence
Autres créations de
Toulous1
Discussions
J'adore
L'asymetrie des largeurs de lames est du plus bel effect car ce n'est pas courant du moins pour moi.
Idem pour la structure, mais cela est reserve aux proprietaire
Oui, je trouve ça plus esthétique aussi et ça permet d’avoir moins de déchets puisque que l’on peut débiter les lames en fonction des plateaux pour optimiser les chutes
Sinon je suis interresse par les dimensions des elements de structure?
dBPs ça remonte un peu mais de mémoire, les montants traverses faisaient 150 de large, la traverse basse 250 et les écharpes 120. L’épaisseur totale de la porte faisait 80 dont 22mm de lames. Chaque ouvrants faisaient environ 3m de haut par 1,3m de large
Bravo ça c'est de la porte!
Merci !!
Effectivement je l’ai ressenti à la pose ahah

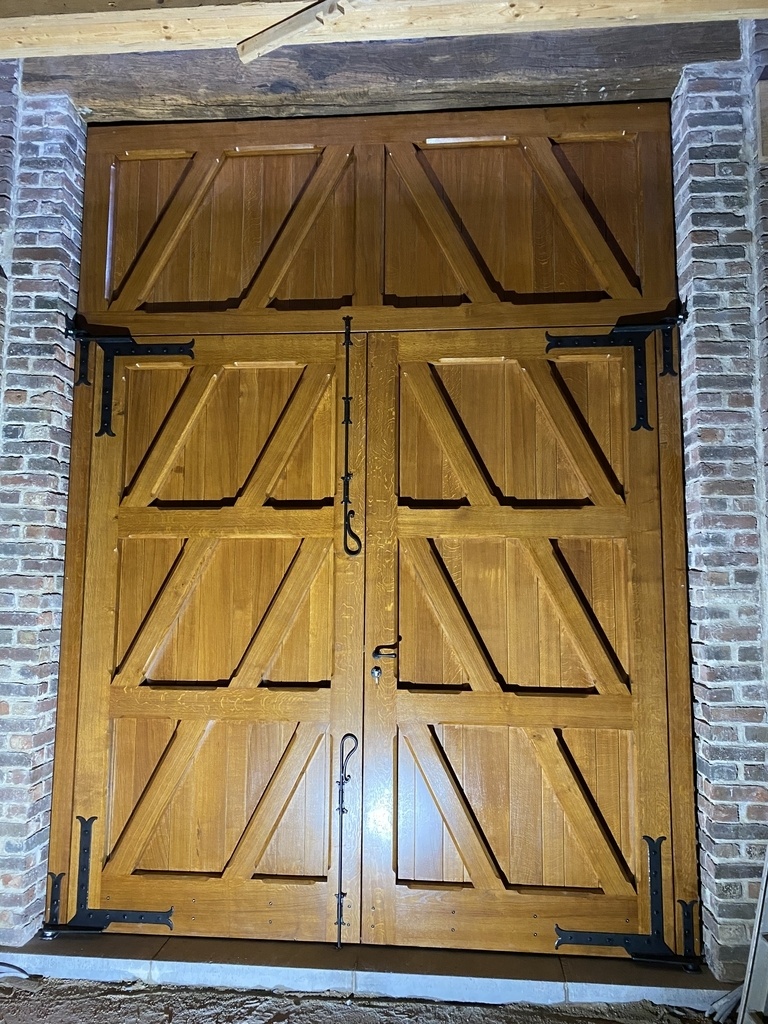

je suis impressionné par la vue de derrière, elle est rassurante, témoin d'un ouvrage qui va durer
J’aime beaucoup aussi la vie arrière !!
Vue *

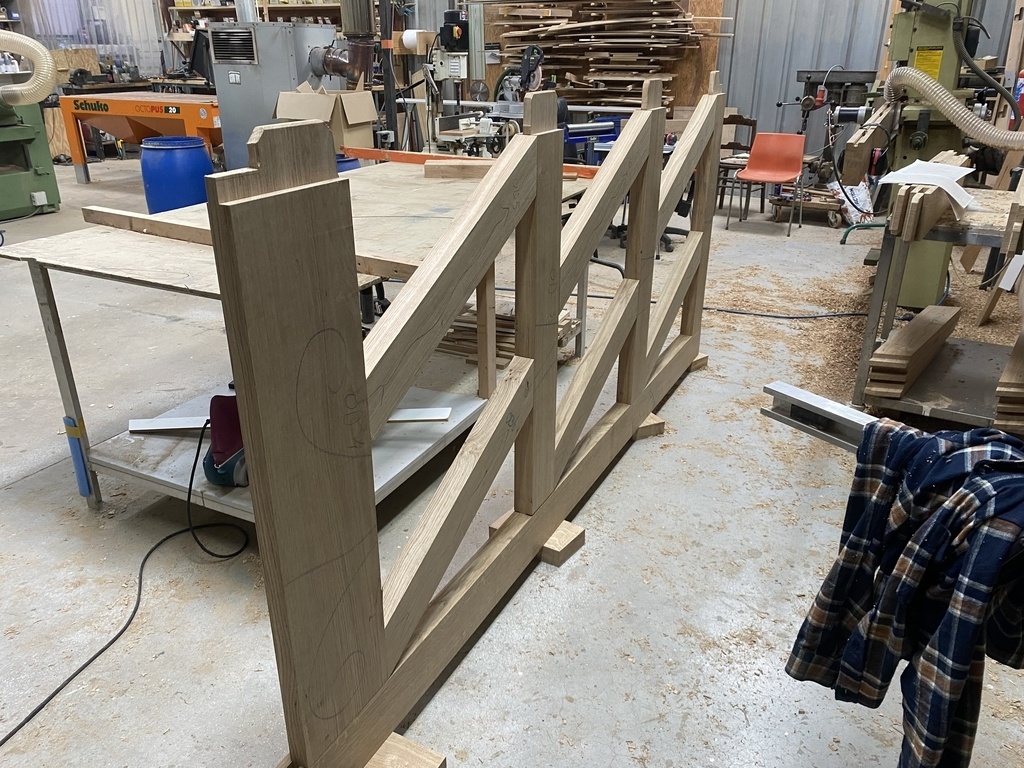

Belle porte, pourquoi avoir décentré a ce point les tenons sur l'extérieur?
Merci !!
J’ai voulu m’assurer qu’il y ait assez de matière pour ne pas fragiliser les extrémités des montants donc j’ai tiercer les barbettes dans les deux sens
Superbe!. Une idée du poids de la bête?
Merci !! A vrai dire je ne sais pas exactement, il faudrait calculer en fonction du débit mais je n’ai plus ça sous la main. Mais je dirais qu’il y a bien 150kg par ouvrant. Il fallait être 4 pour les soulever
jolie porte bravo,merci pour le partage .C'est surprenant de ne pas faire des tenons debouchants sur ce genre de porte.Cela tient mieux l'assemblage,l'equerrage et évite que l'assemblage pourrisse car il n'est pas fermé.Kenavo
Merci !! Je suis d’accord concernant les assemblages mais bon le patron veut pas faire déboucher donc je débouche pas
Bonne journée
il est clair que l'on ne fait pas toujours ce que l'on voudrait...bonne journéée également.
Très belle porte. Je voudrais bien la même. Mais je n'ai pas la place !
Oui c’est un peu encombrant ahah
Bravo très bel ouvrage !
Petite question bête : Pourquoi met t'on les écharpes dans ce sens et pas dans l'autre ?
Je me suis fabriqué un petit portillon et j'ai mis les écharpes dans le sens préconisé en m'inspirant de photos de volet , mais sans savoir pourquoi !
Il faut empêcher la déformation.

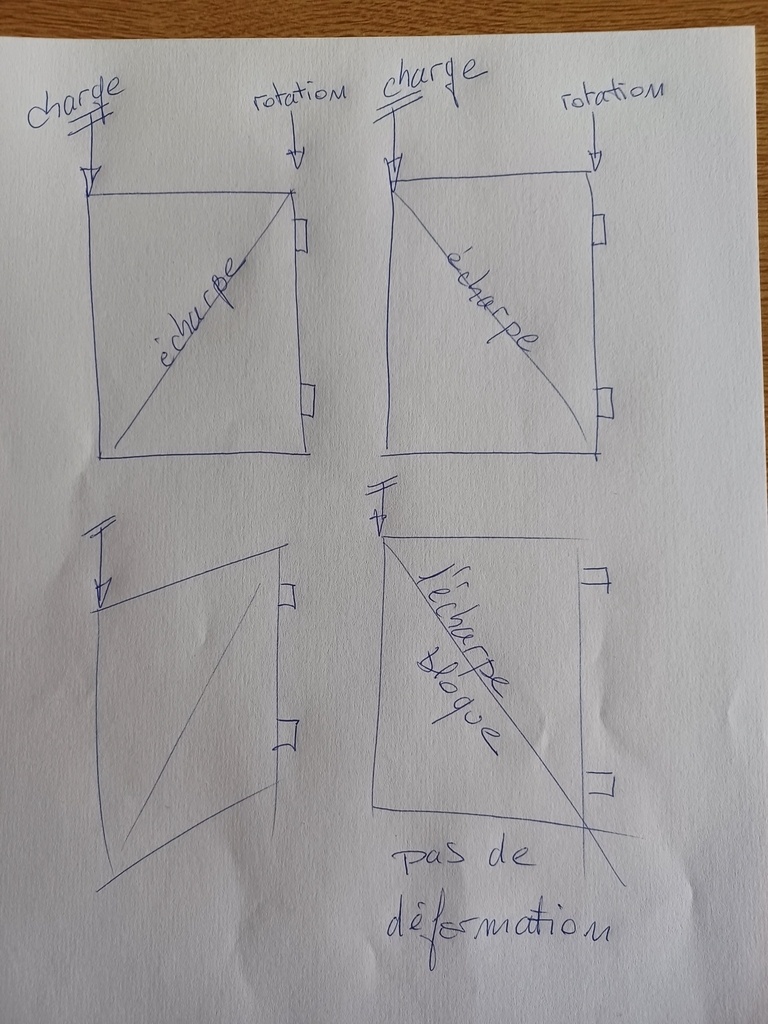

Un petit dessin vaut mieux qu'un long discours.
Voilà exactement !
C’est pour trianguler les efforts (car un triangle est indéformable) et ramener les efforts sur les gonds, ou autres. C’est le même principe qui est utilisé quand on cale un vitrage
Merci à vous deux , je comprend mieux maintenant !
Superbe porte !
J'aime beaucoup l'arrière aussi !
Merci beaucoup !!
Aussi belle recto que verso. Bravo
Colossal!
Très belle réalisation et la dissymétrie de la façade est du meilleur effet à mon gout, c'est sur que des tenons débouchant sont plus solide mais il y a des renforts de tenons et les dimensions sont conséquentes, sur la photo il semble que les pivots sont un peut léger mais cela n'est qu'une impression dans tous les cas super boulot et pas besoin d'aller à la salle de muscule à la fin de la journée !!
Merci !! Oui je trouve aussi la dissymétrie plus esthétique. Les pivots sont sur des gros roulements, après je ne saurais pas dire si ils sont un peu léger. En tout cas à la manipulation ça va tout seul.
wouah sur roulements, beau boulot du ferronier aussi, du faux vieux, le look et les parties visuelles a l'ancienne et le technique en moderne, super
il vous a attendu pour s'ajuster a votre réalisation ou l'inverse? , ou vous bossiez sur plan et ca c'est ajusté comme ca?
mofran Bonjour, et bien c’est un ferronnier qui travail beaucoup avec mon patron et de plus travail juste à côté donc il a fabriqué en fonction. Même pas besoin de plans
Toulous1 j'ai une porte de garage en 2x 1.8ml de largeur et 3ml de hauteur qui fonctionne sur une platine pivot en metal au sol et un gros tenon bois insere dans la poutre horizontale haute; cela fonctionne depuis des dizaines d'annees. Alors sur roulements et en legerement moins large, il ne devrait pas y avoir de soucis
dBPs Ah super d’avoir ce retour là !
En tout cas la construction est robuste
Comme on dit : "ça respire la santé" !
Comment sont assemblées les lames du parement, rainure et languette ?
Elles sont assemblées en rainure et fausses languettes en effet !!
Merci. J'ai fait un portail (voir sur ma page) conçu sur ce même principe : rainures et languettes rapportées, pour les lames du parement.
Superbe!
Merci !!
jolie porte qui en impose .Beau travail
Alors la...... ca porte !!! Sur l'œil en premier, et des bon bras il faut aussi !!! braVO, c'est agréable vu d'ici, alors de plus près.... Assurément magnifique !
Merci beaucoup !! Et oui il a fallu de bons bras
Super, elle respire la santé
