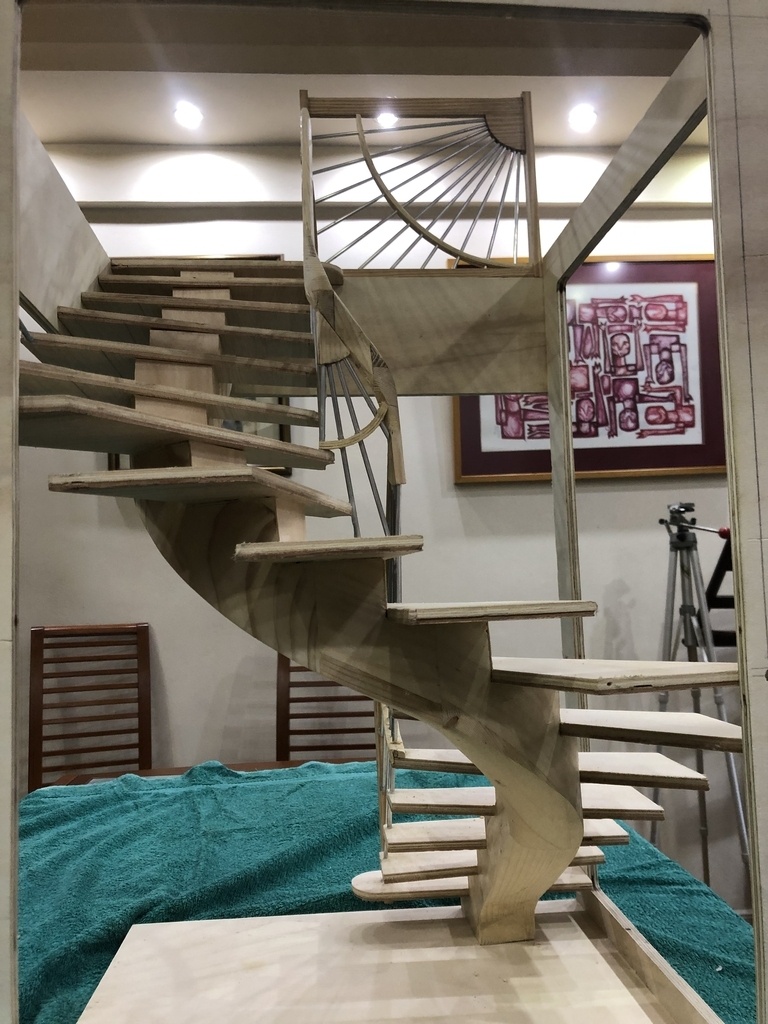

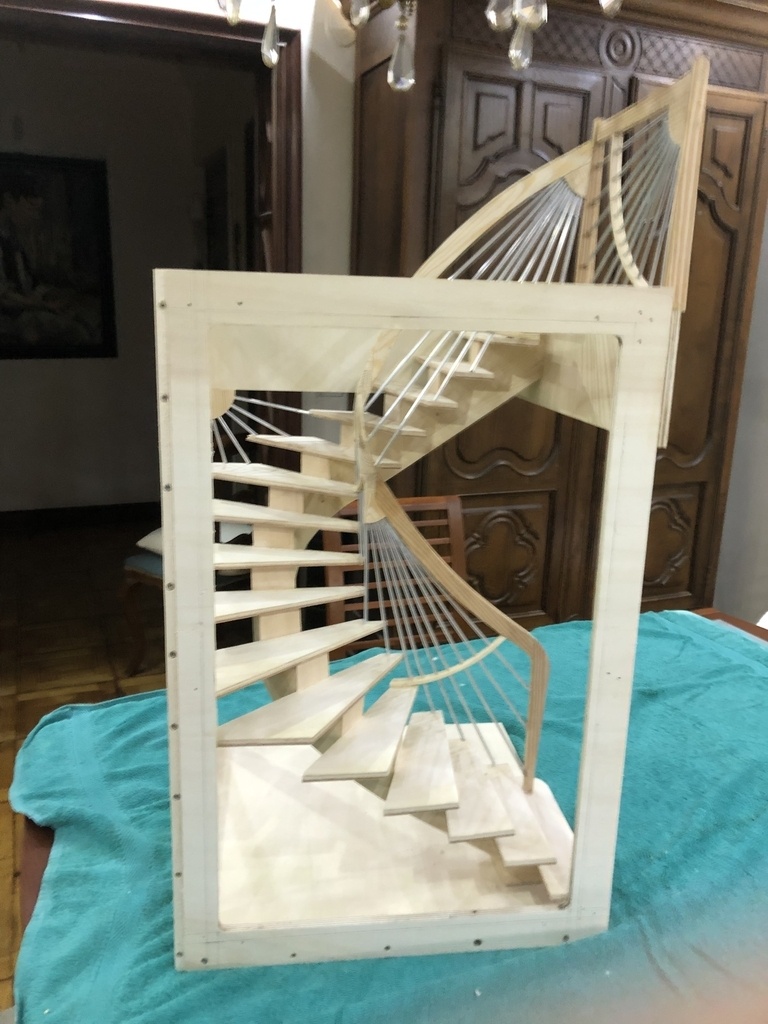

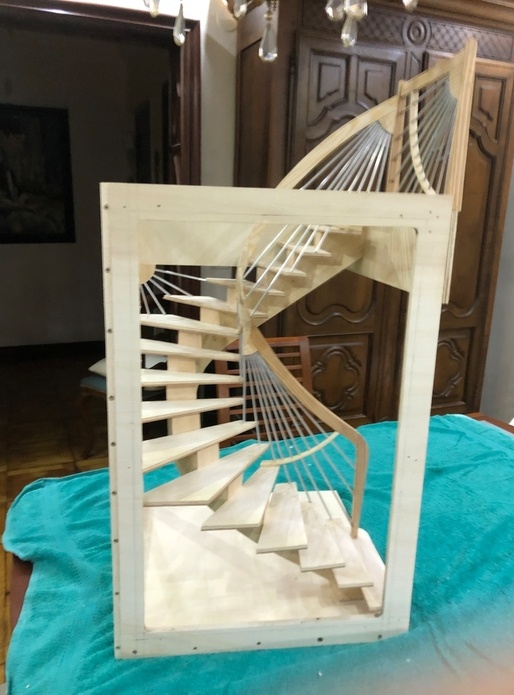

Maquette au 1/5 de l'escalier que je vais réaliser pour mon fils.
Escalier 2 quarts tournants avec limon central.Il sera en frêne pour la partie bois et tubes inox brossé pour la partie métallique.
Par contre la maquette que j'ai réalisé à la maison est faite en contreplaqué pour les marches (collage de 2 épaisseurs 5 +3 pour obtenir l'épaisseur à l'échelle), sapin et pin. Disons avec ce que j'ai pu trouver dans le magasin de bricolage du coin.

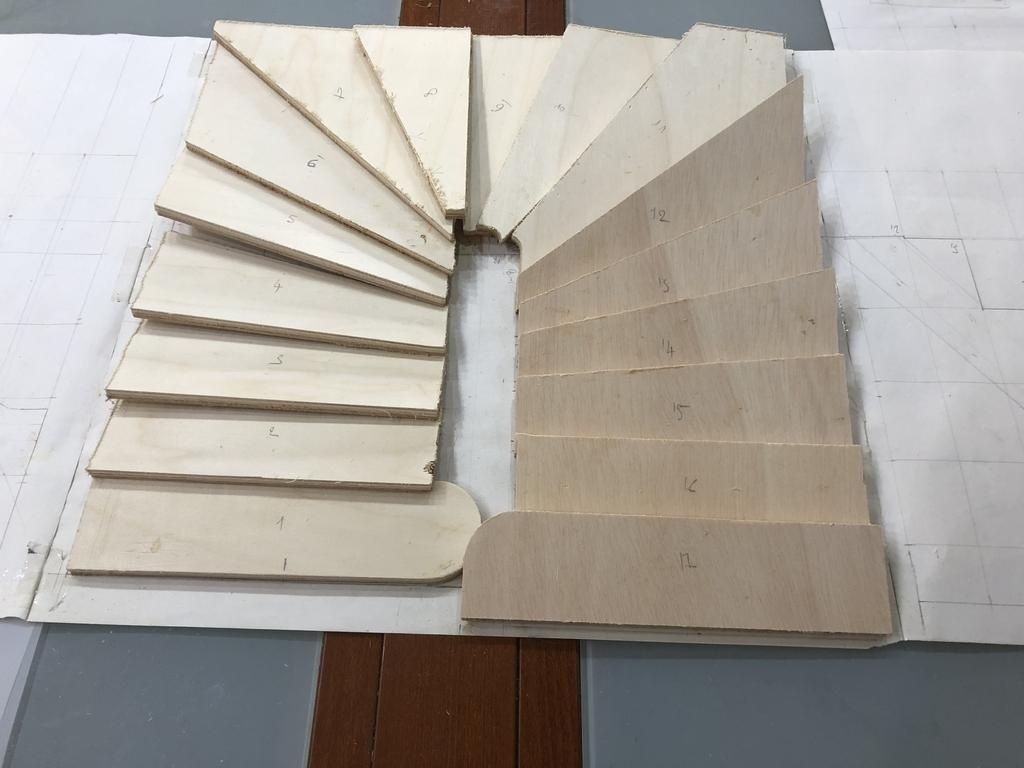

Débit des marches. Opération faite avec ma CNC.

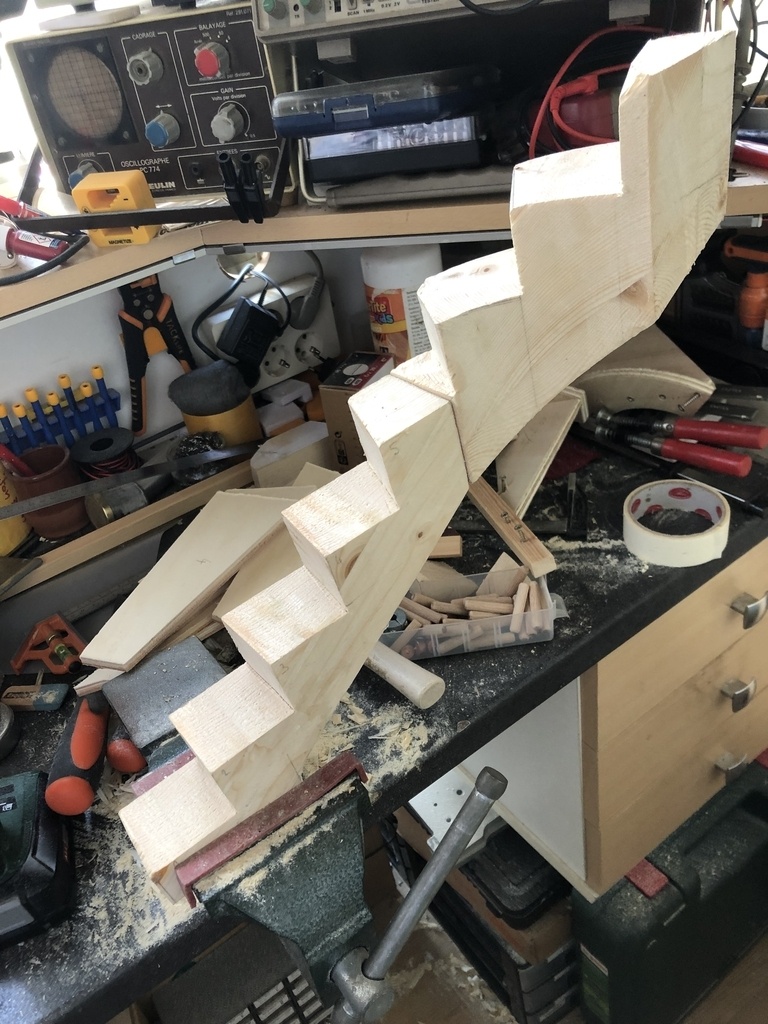

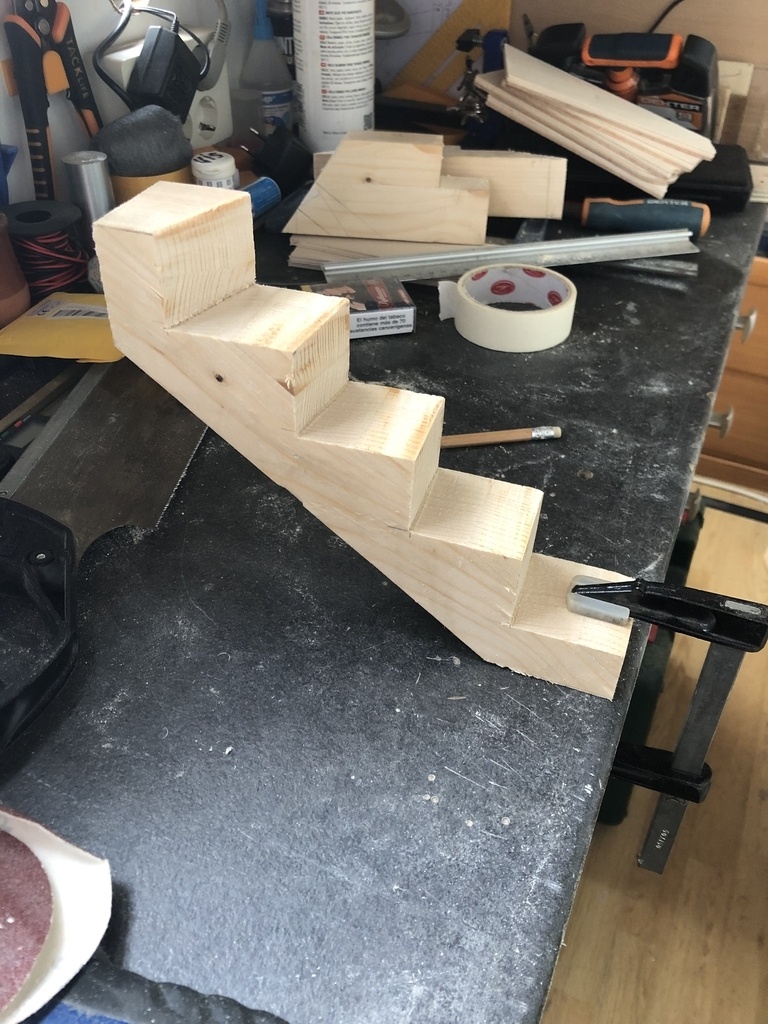

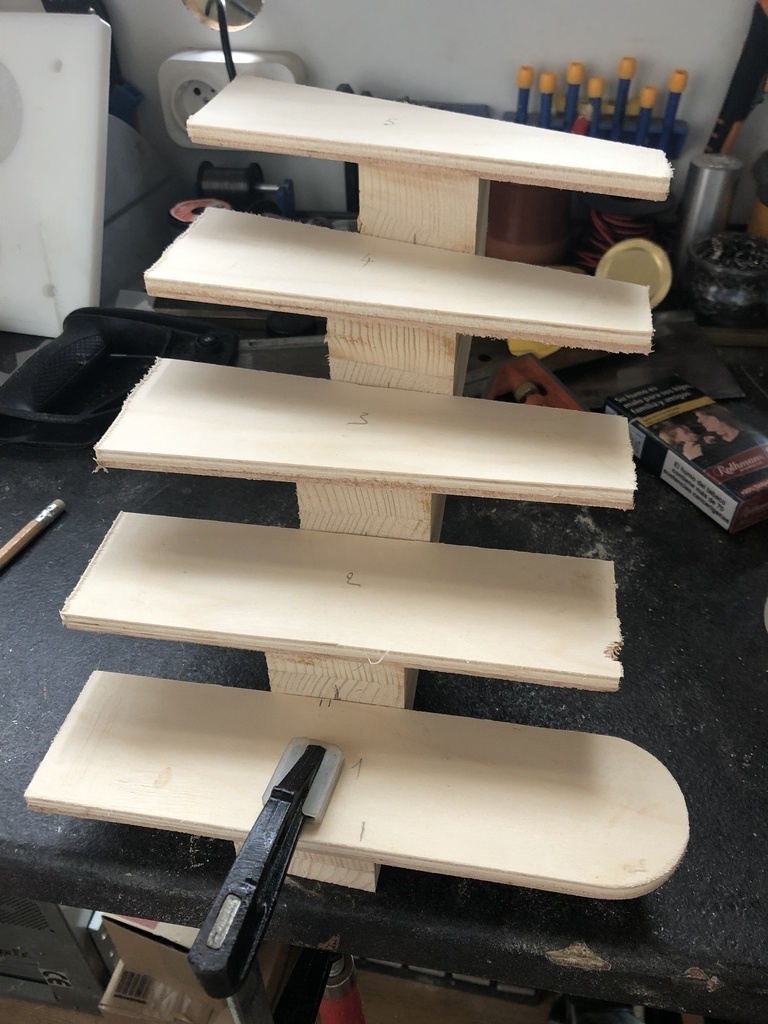

Découpe à la main des marches dans la première partie du limon.Présentation des marches

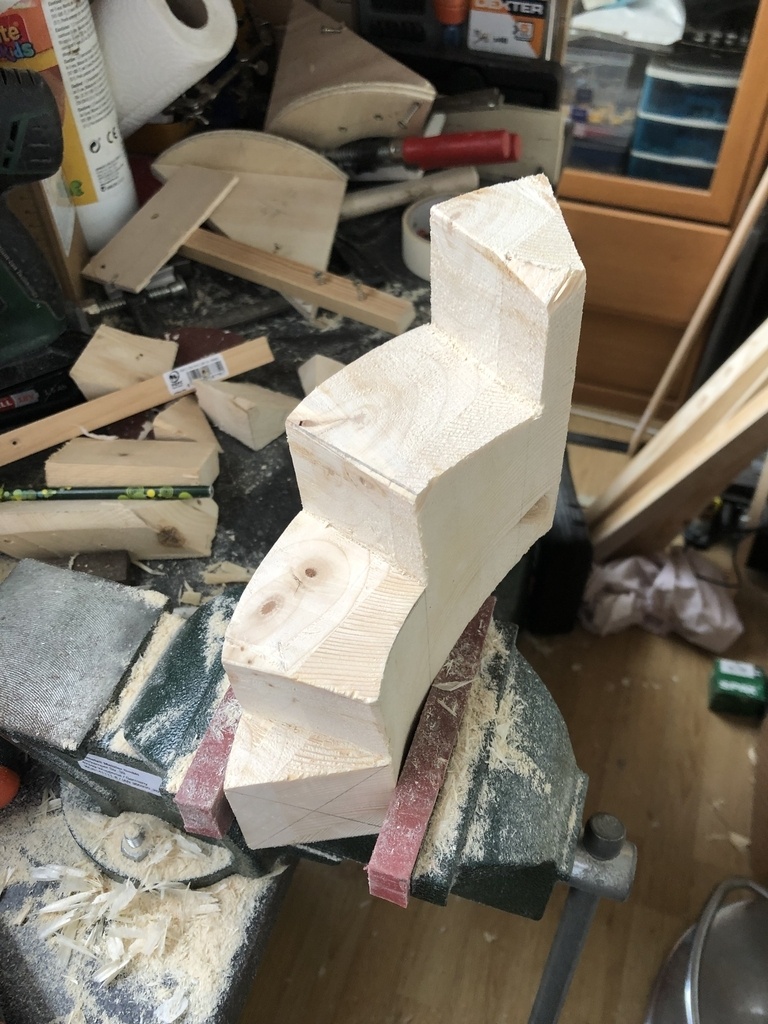

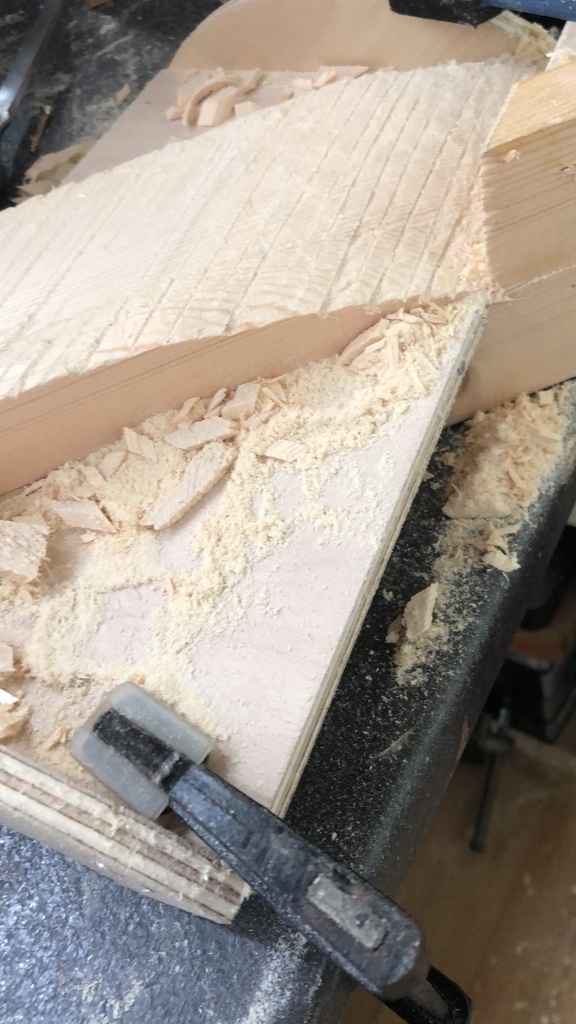

Débillardage des quarts tournants.

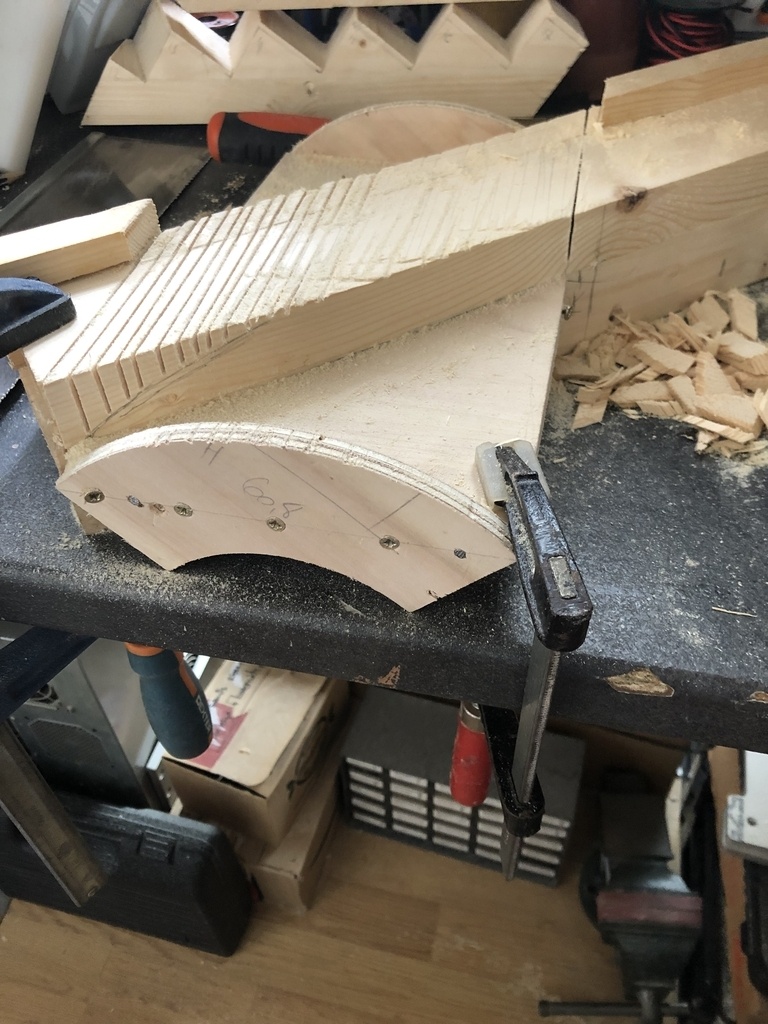

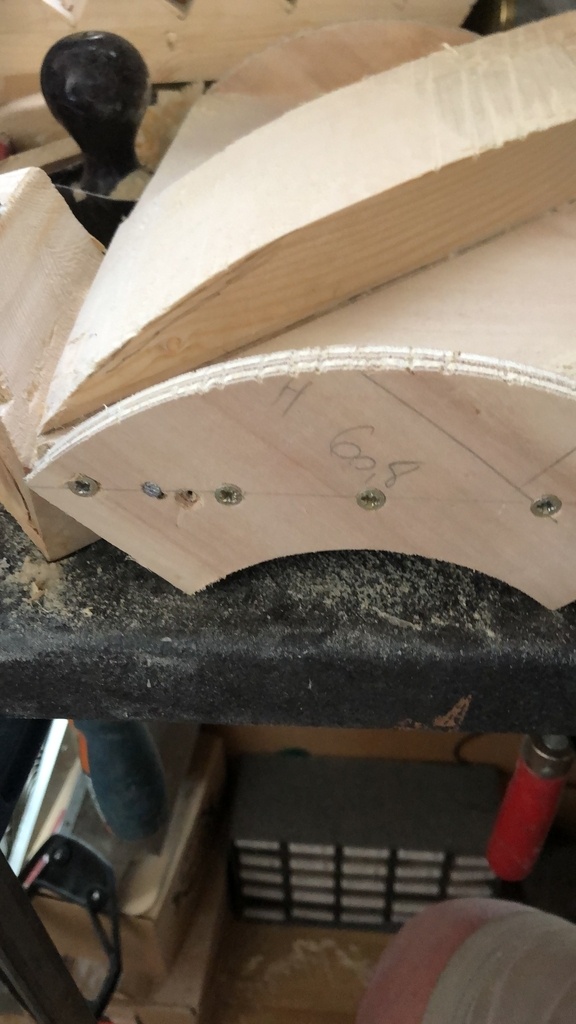

Comme je n'ai pas de scie à ruban à la maison, j'ai utilisé ce dispositif pour débillarder ces pièces.

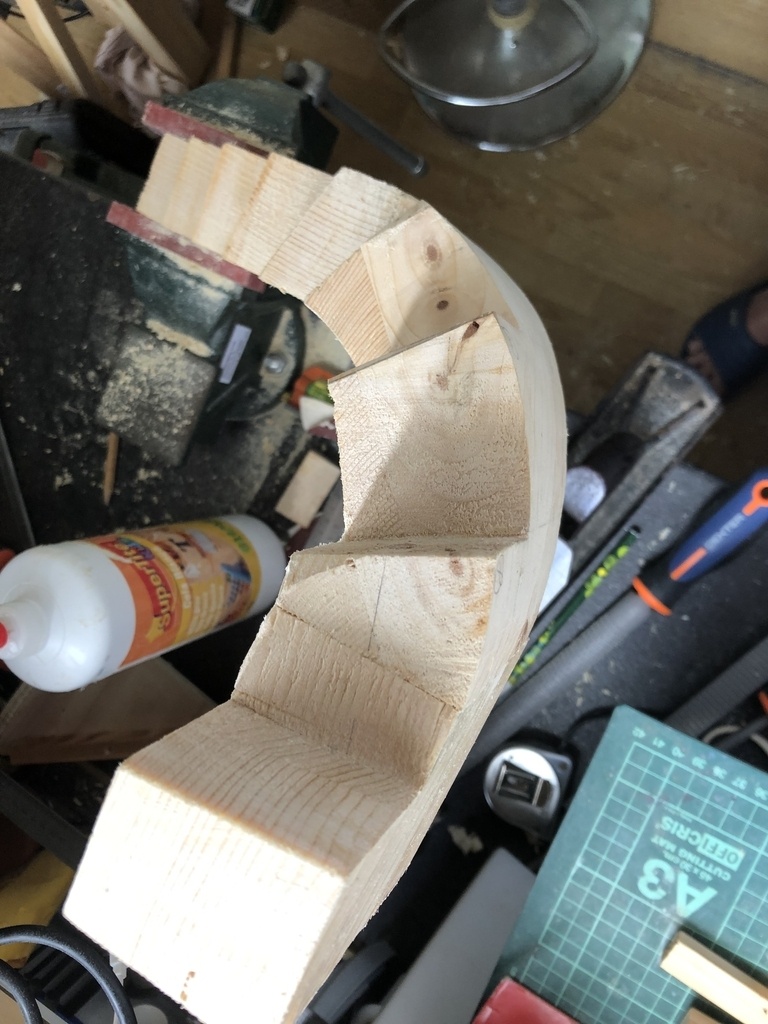

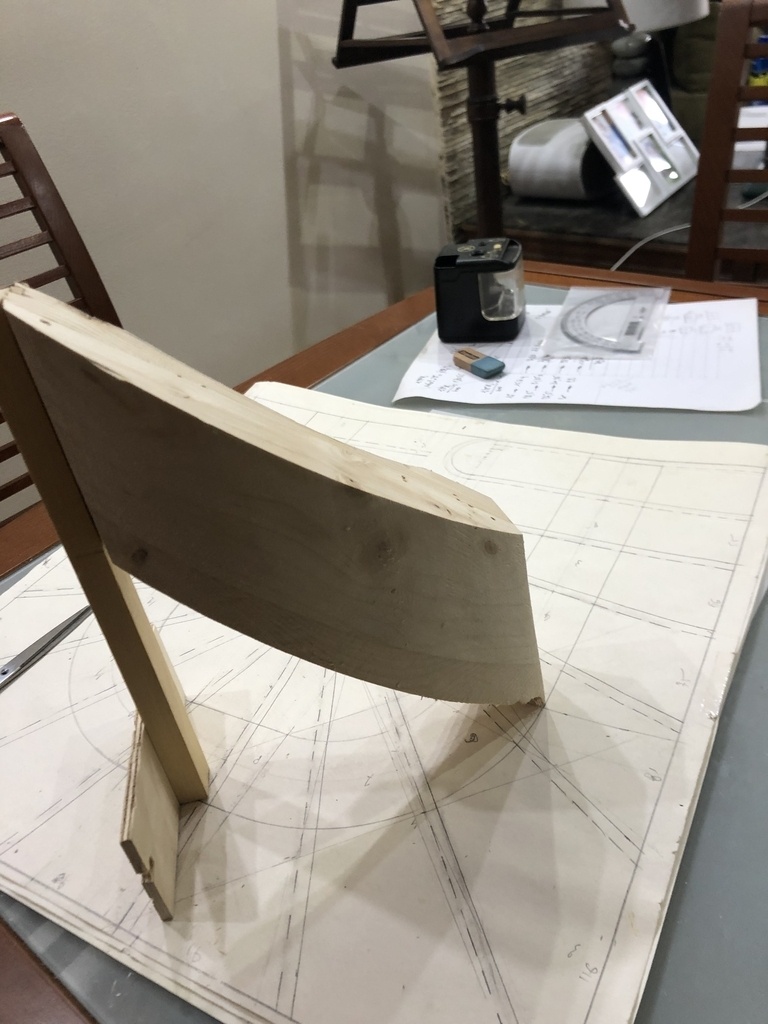

Présentation du quart tournant sur le plan pour traçage des marches
Découpe des marches à la scie à main.

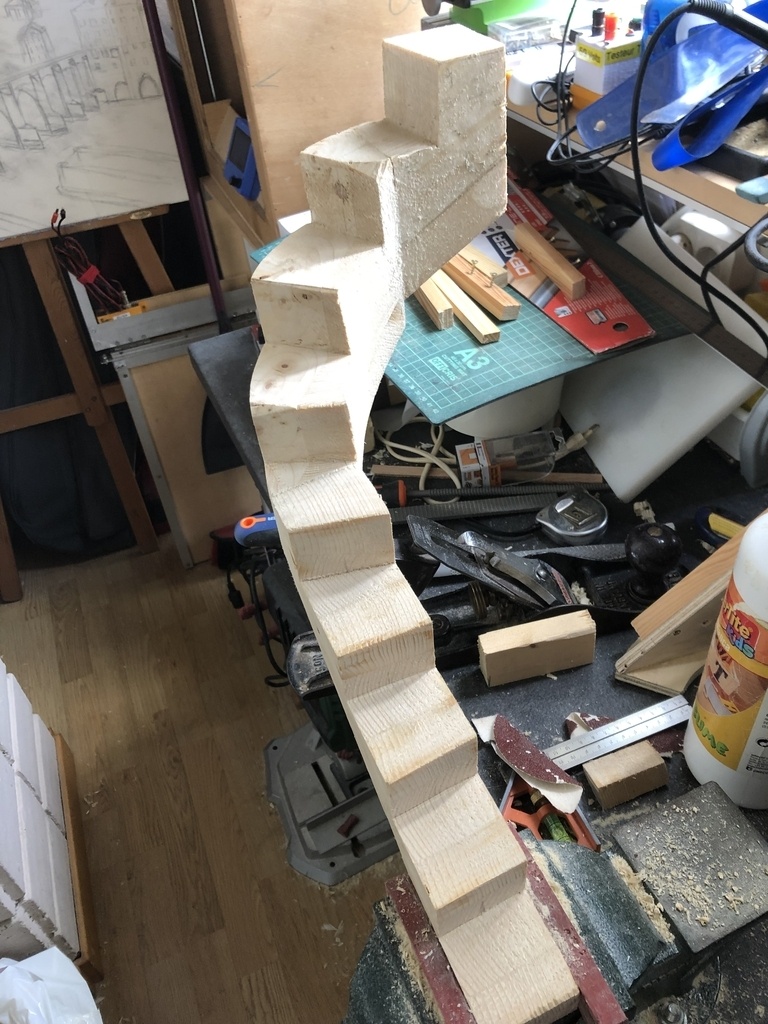

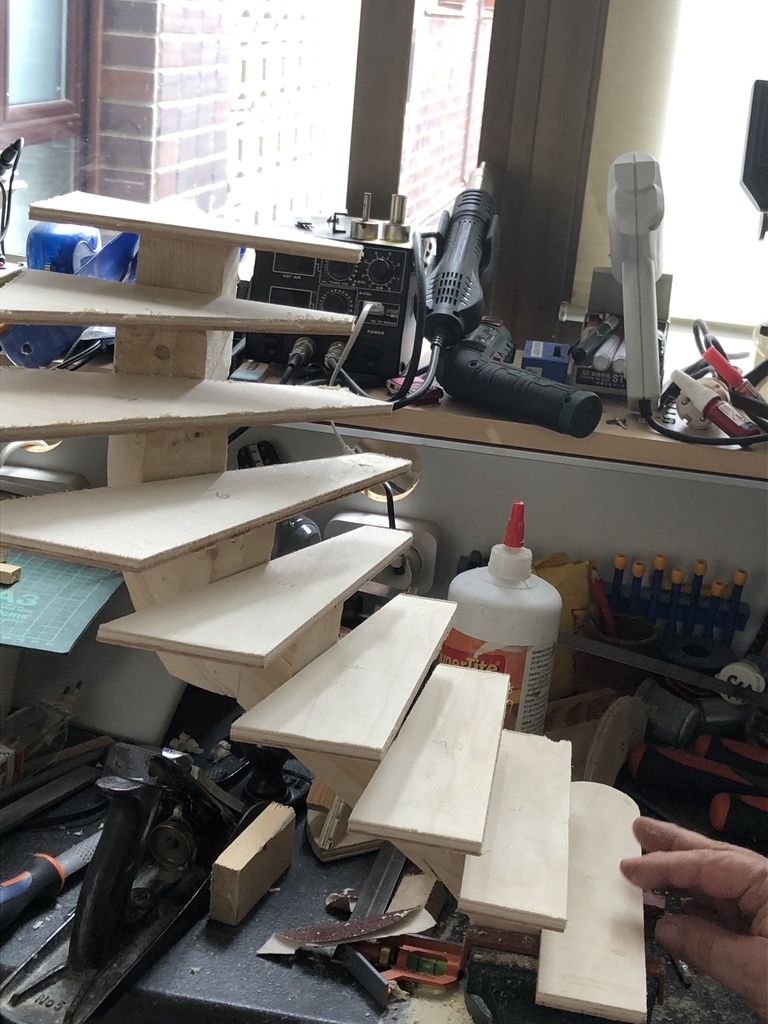

Assemblage des différentes parties du limon, et présentation des marches

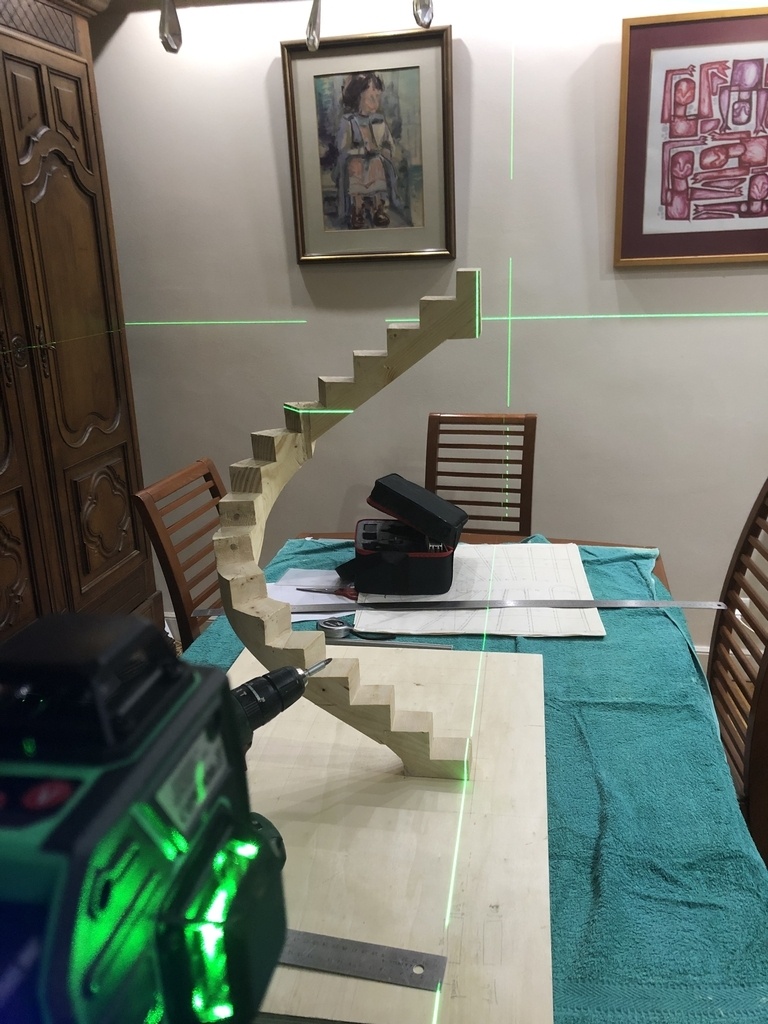

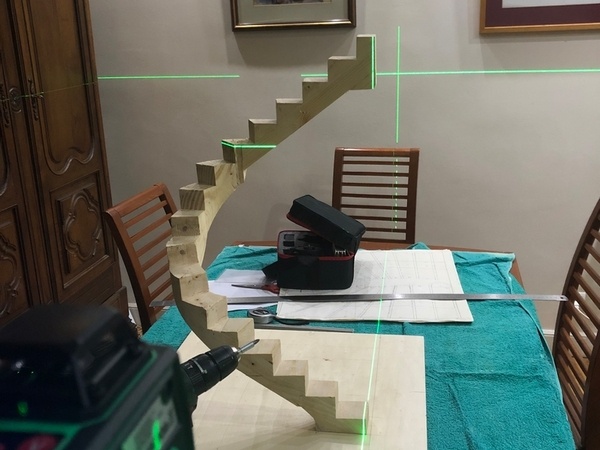

vérification au laser pour voir si tout colle bien.

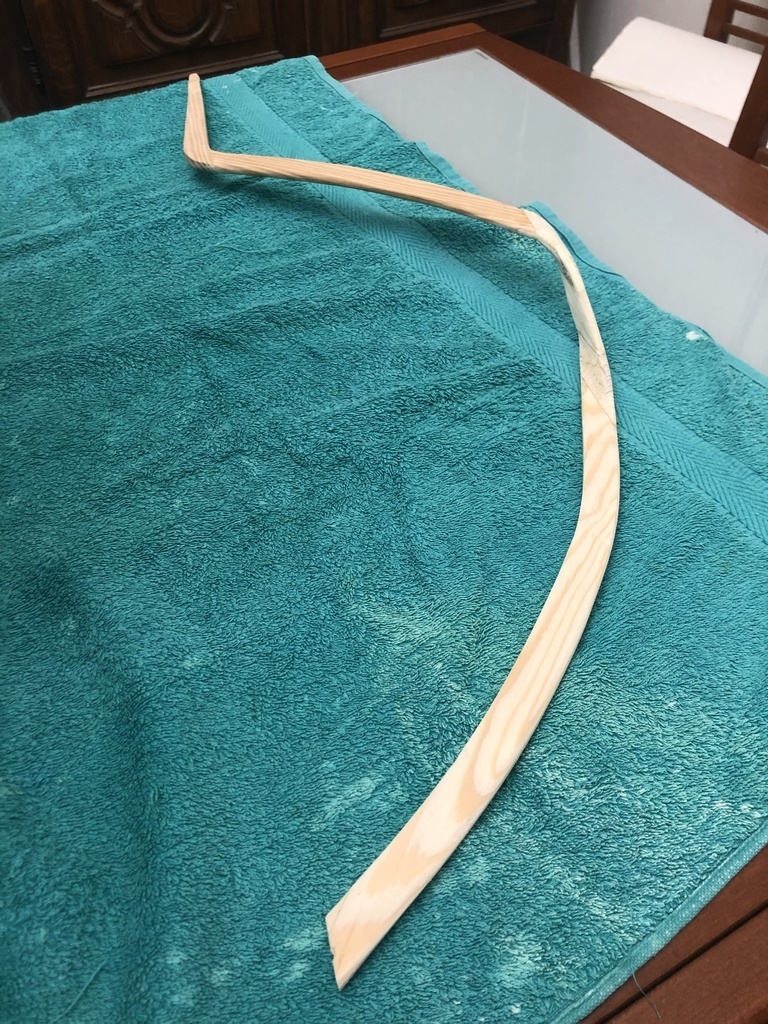

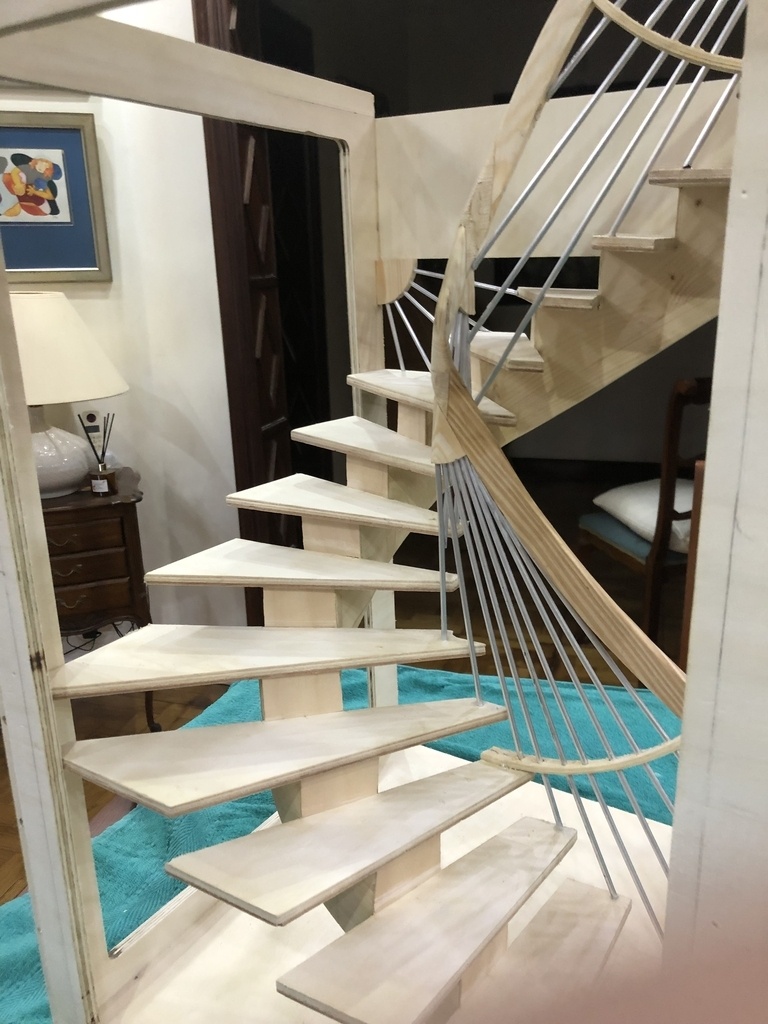

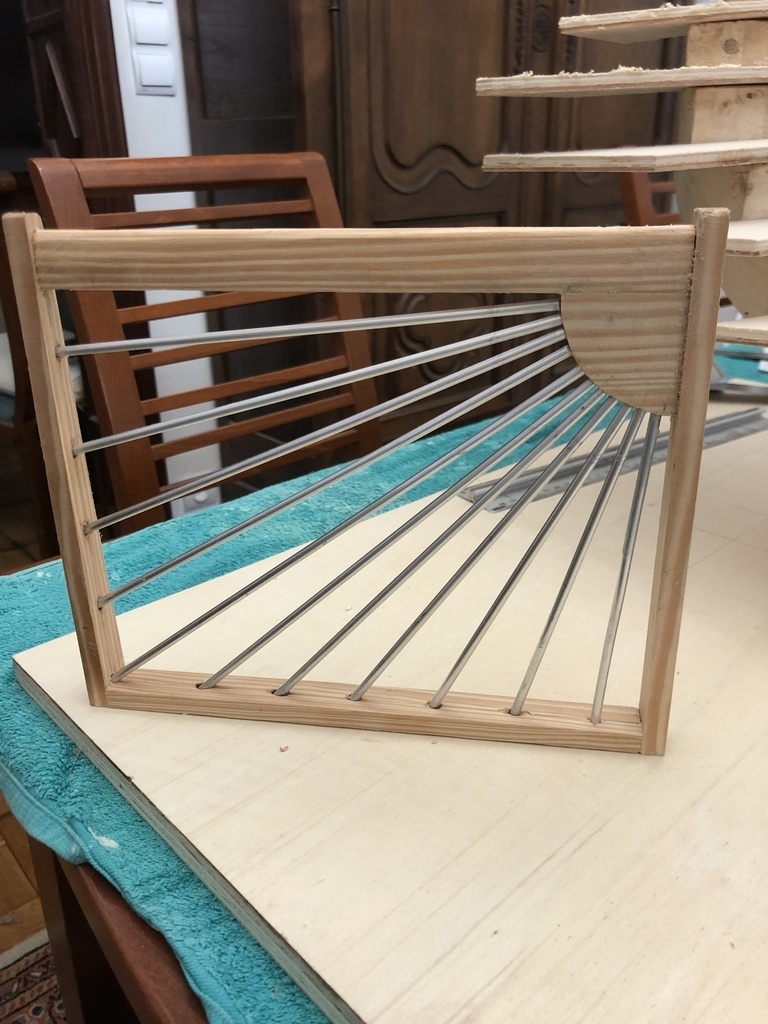

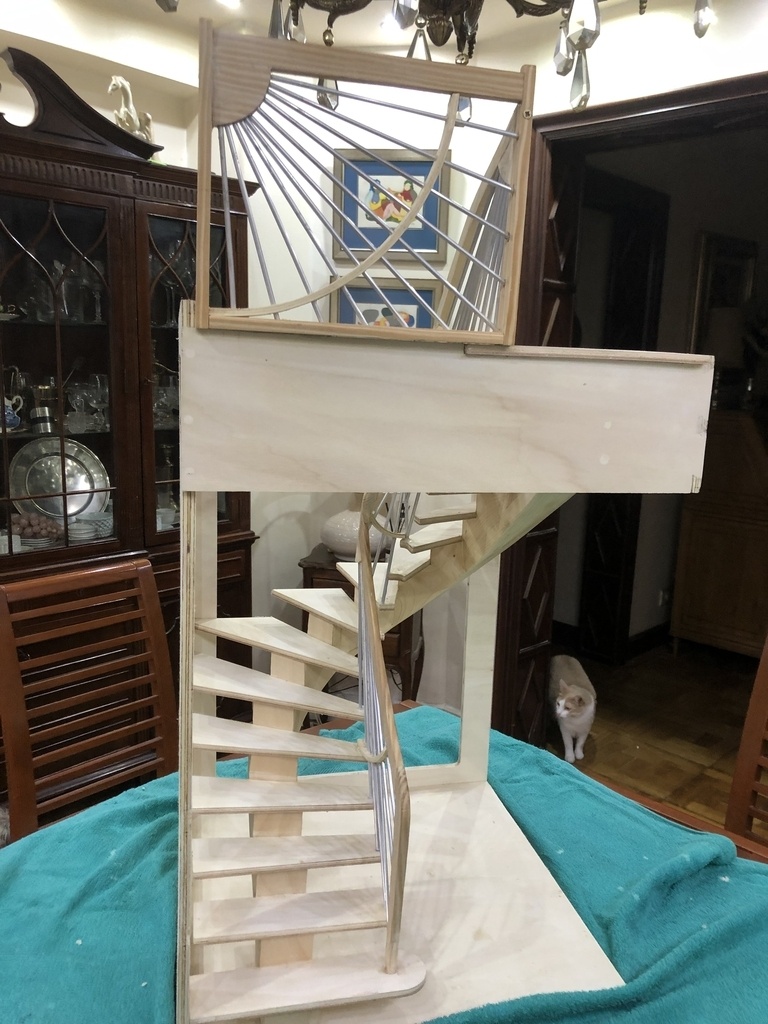

Balustrade du palier d'arrivée, et main courante de l'escalier
Licence
Discussions
cool, hate de voir à l'echelle réelle, il y a du taff sur la main courante,.Tu fera le limon en lamméllé collé?Si je peux me permettre ,dévelloppe bien l'ensemble du garde corps pour ne pas avoir le pincement dans le virage,il faudra monter la hauteur de la main courante sans doute à 1150 environ du nez de marche.Joli projet .Kenavo
+1
campion, qu’entends tu par « pincement »?
Franfrantz une cassure dans la main courante au niveau du balancement.
executionbois , merci Brice, pour cet éclaircissement.
Merci pour vos commentaires.
Au sujet du limon, il ne sera pas fait en lamellé collé. D'une part parce que je n'en ai jamais fait, sauf pour de petites pièces courbes.
Et de plus à ce que je crois savoir, il faut respecter une certaine température pour la colle, ce qui n'est pas possible dans mon atelier... Toit en espèce d'éverite, donc pas du tout isolé !!!!
Et de plus ce procédé nécessite beaucoup de bois pour la structure nécessaire à ce style de collage.
Pour en venir à la main courante, la "cassure" ou pincement, entre les 2 quarts de ronds du limon, il y a une partie droite de limon, ce qui ne se voit pas forcément sur les photos.
C'est peut-être ce qui explique le pincement?

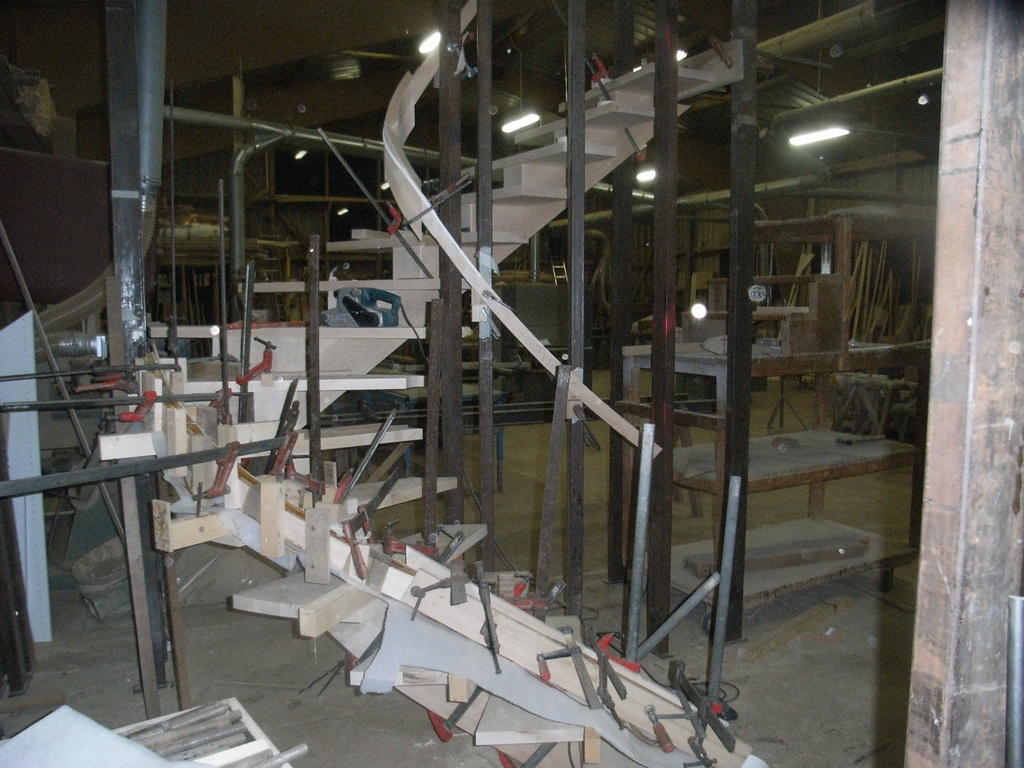

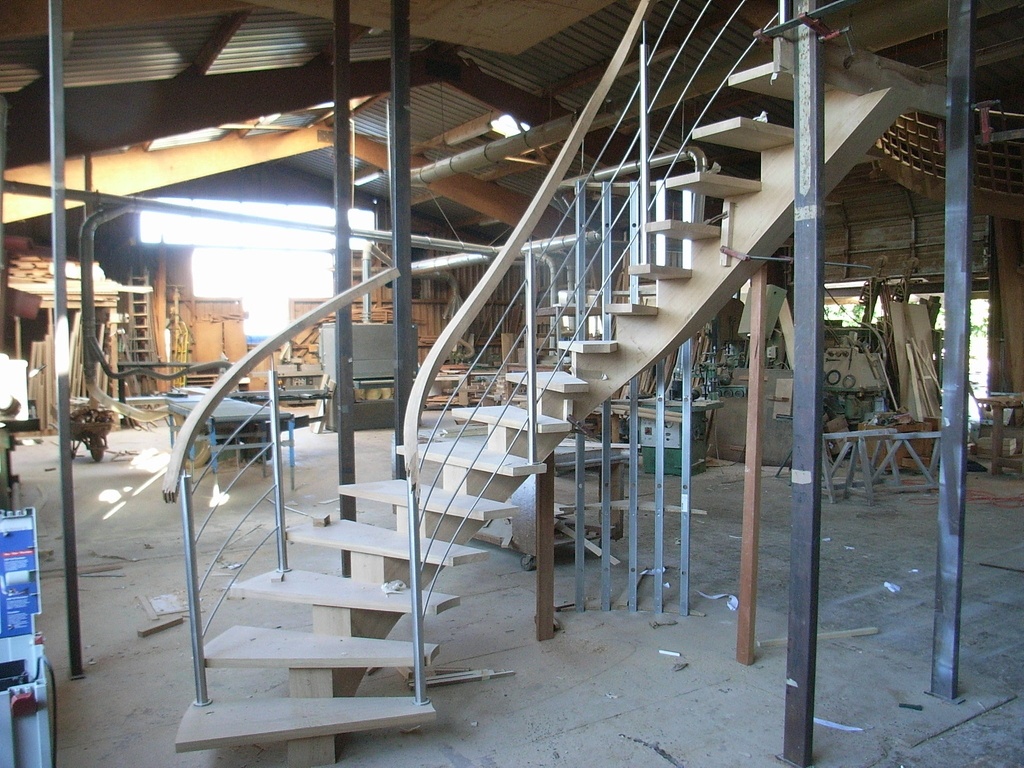

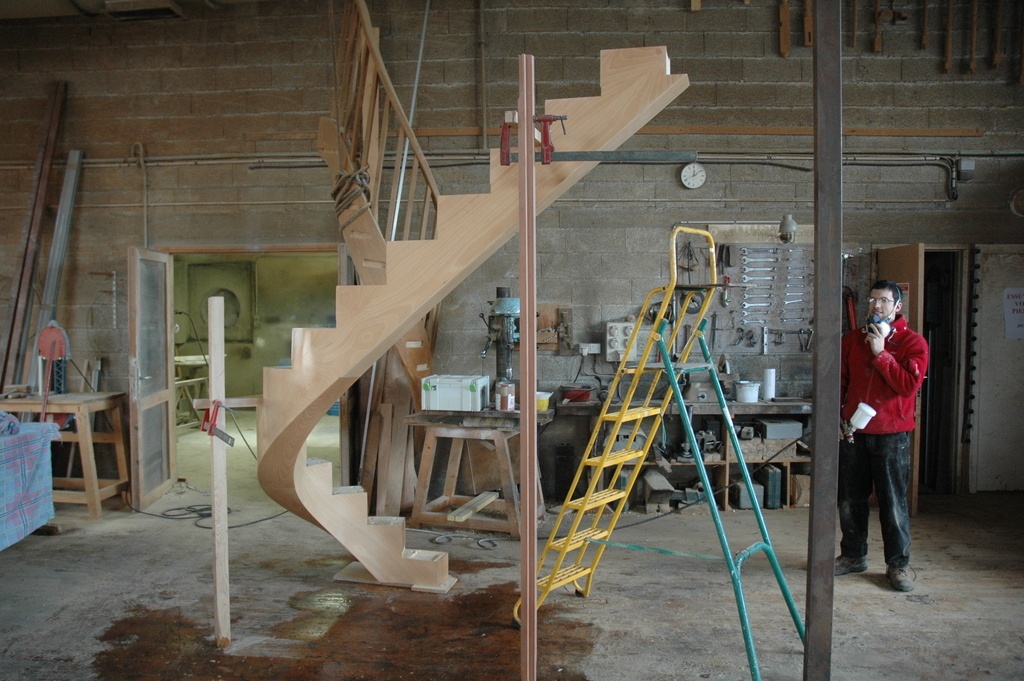

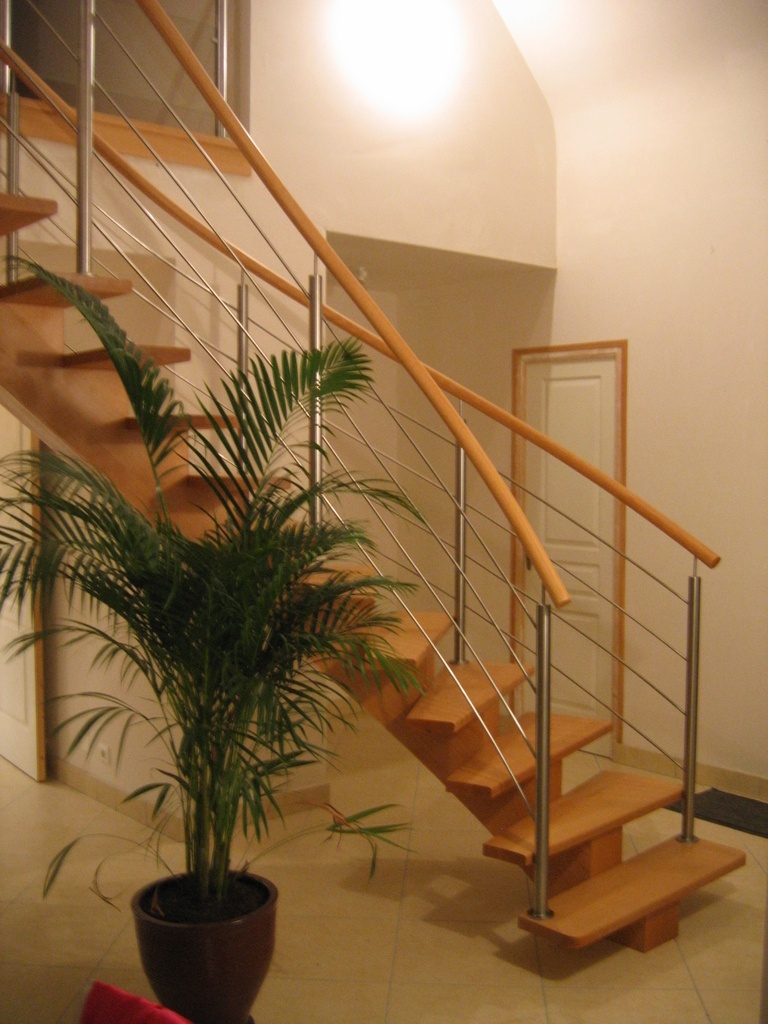

Franfrantz bonjour,c'est lorsque en vue de face la main courante se rapproche fortement des nezs de marche lorsque le rampant n'est pas constant.J'ai trouvé quelques photos réalisées en entreprise.Kenavo
hello comme campion
superbe projet , et belle maquette d'étude !
il faut travailler l'épure et son développement pour la main courante .
on commence par les creux des limons en débillardé .
Merci pour votre appréciation.
et aussi merci pour le conseil sur le débillardé.
J'ai déjà fait quelques escaliers, mais jamais comme celui la.
Pour moi ce sera un défi!!!
Comme mes collègues travaille ton épure ta main courante a une courbe compliqué genre de cassure, travaille le balancement des marches pour obtenir une main courante plus fluide
Superbe! Bravo. Hâte aussi de le voir taille réelle. J’espère que ça fera l’objet d’une création!
Bravo pour cette maquette. Comme ancien prof de maths (et donc de géométrie) dans une école artistique, je ne peux qu'admirer votre maîtrise du dessin technique pour arriver aux vraies grandeurs du limon et de la rampe. Il ne reste (!!!) alors plus qu'à débillarder...
et à votre regard à la fois précis et pertinent, mais aussi tellement bienveillant.
Félicitations à vous tous, les professionnels
Pourra-t-on voir le dessin de l'épure ?
Le premier aspect me plait bien, comme les collègues la courbe de la main-courante est a retravailler l'œil n'est pas facile à contenter tout comme l'oreille (vu que je m'adresse à un musicien)
merci pour ton commentaire.
Comme j'ai répondu précédemment, la courbe difficile à contenter à l'oeil, ne vient-elle pas du fait qu'entre les 2 quarts de ronds, il y a une partie de limon qui est droite?
De toute manière je vais me pencher sur la question !!!!
bravo beau boulot. Comme toi avant les réalisations complexes, j'effectue une maquette qui est un super exercice permettant de bien valider le travail et d'évacuer une grosse partie des questions à venir. En plus c'est super sympa à faire. En tout cas, le résultat est très prometteur.
Merci beaucoup!!
