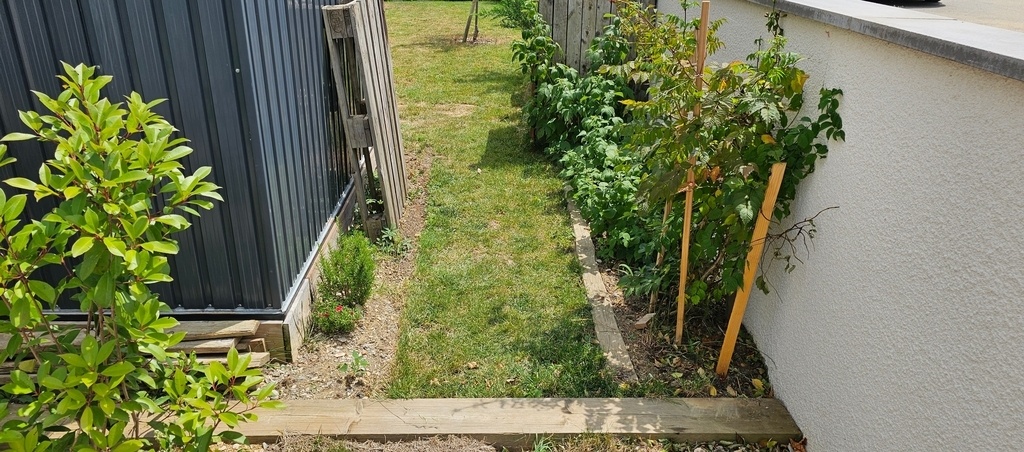

Depuis plusieurs mois, je voulais faire (et surtout, devais faire) un portillon pour fermer l'arrière de mon jardin.

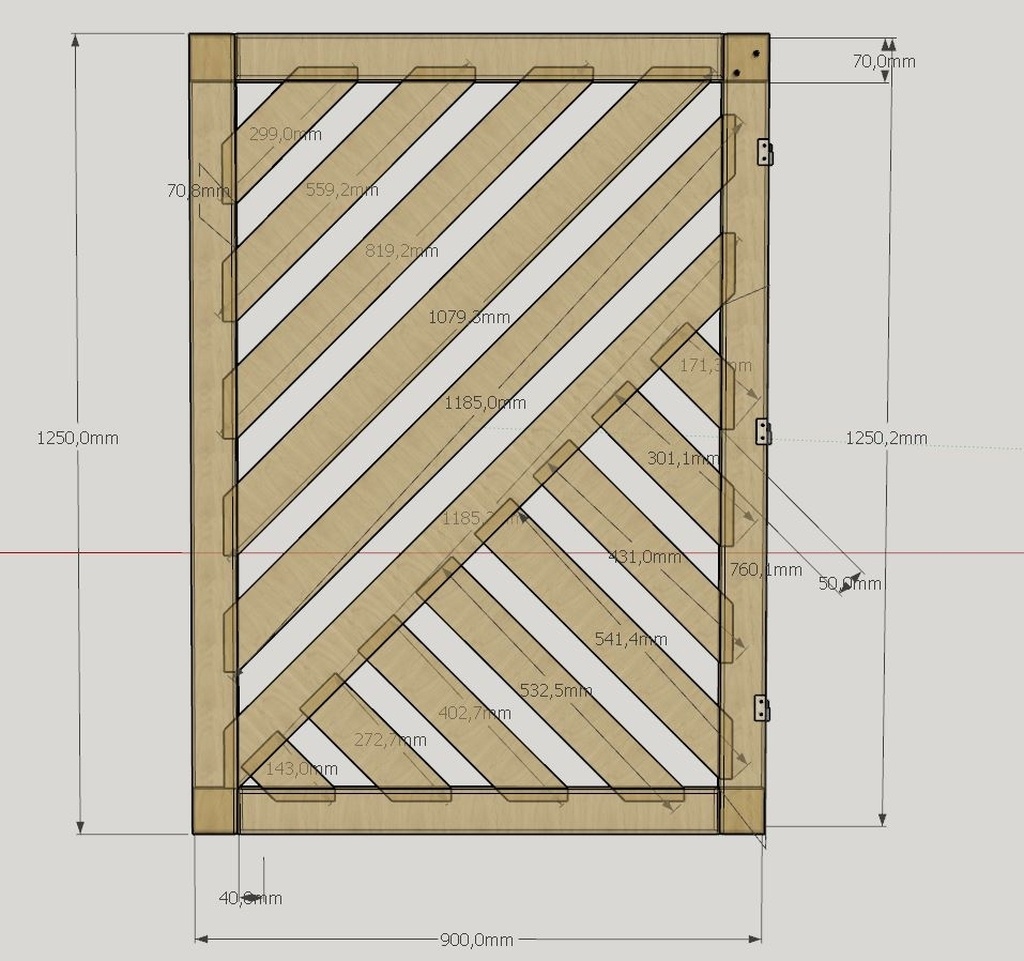

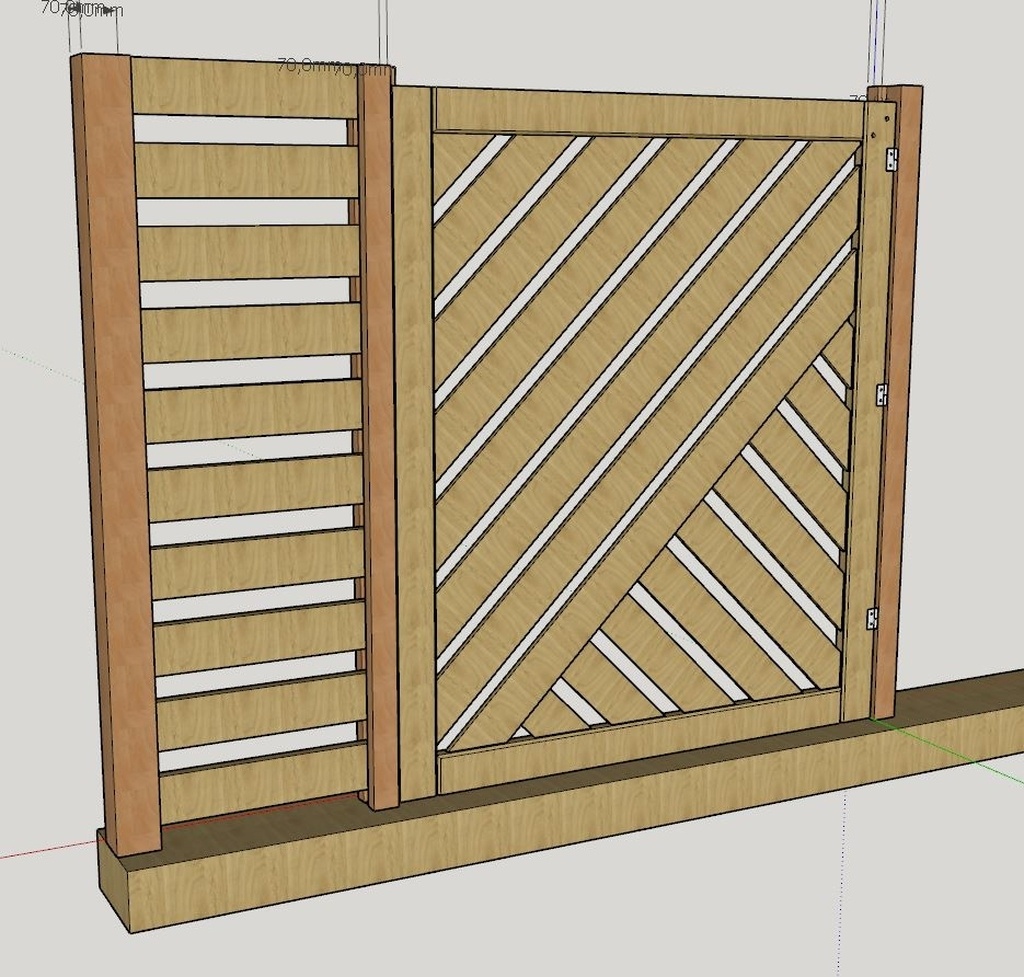

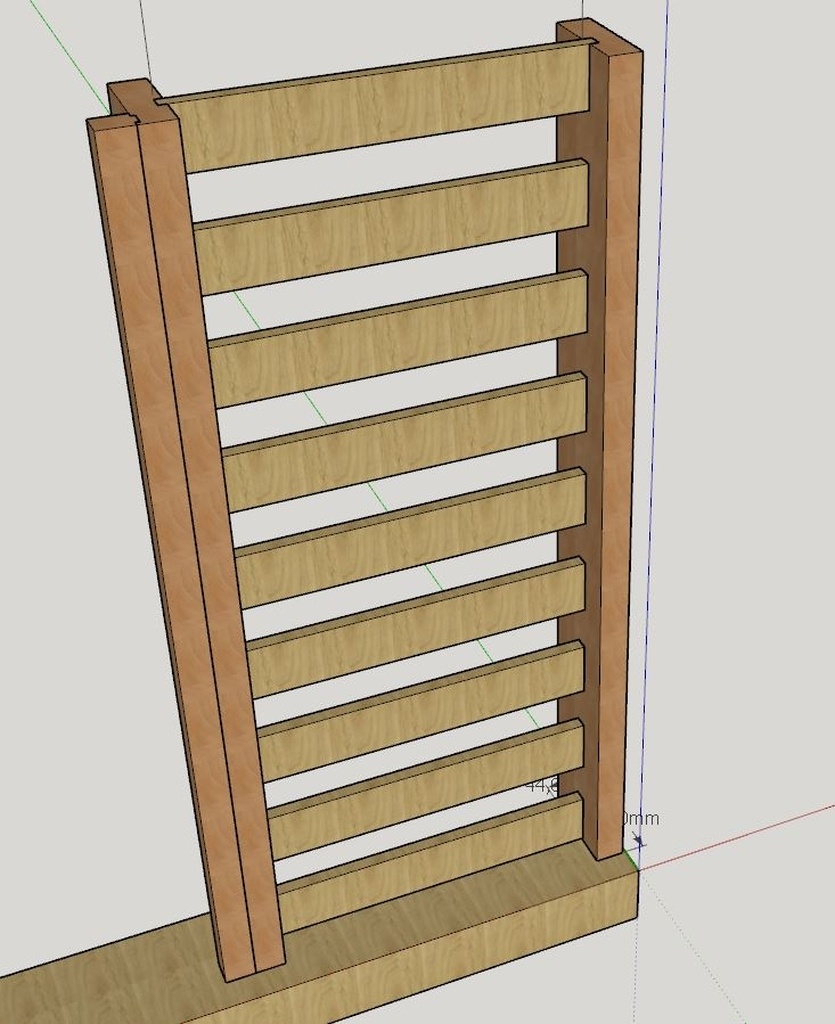

Donc réflexions, recherche d'inspiration, et tilt, et dessin SketchUp, donc plan. Puis en fouillant un peu sur ce site pour trouver une ou deux réponse à mes question issues de mon design, j'ai trouvé une réalisation pratiquement identique ou très proche de ce que j'avais dessiné, mais désolé, je ne retrouve pas cette réalisation, donc je ne peux pas en citer ou référencer l'auteur, mais il y a bien quelque chose de semblable à ce que je présente ici.

Donc je me décide à passer dans le garage atelier... Et voici ce que ça a donné.

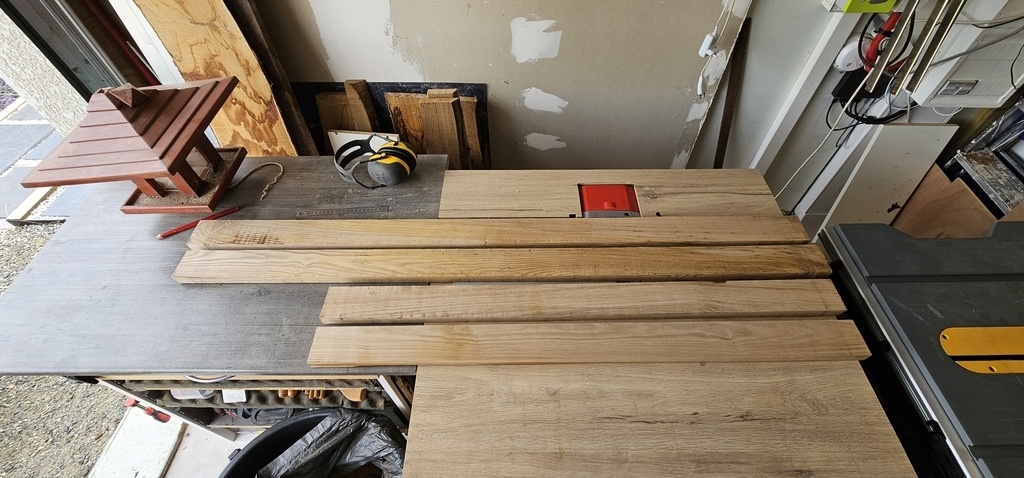

Quelques planches, du début rapide et une mise en forme basique...

Je commence par bâtir le cadre du portillon, je ferai le débit des planches de remplissage plus tard.
(Pour quoi faire simple...? )

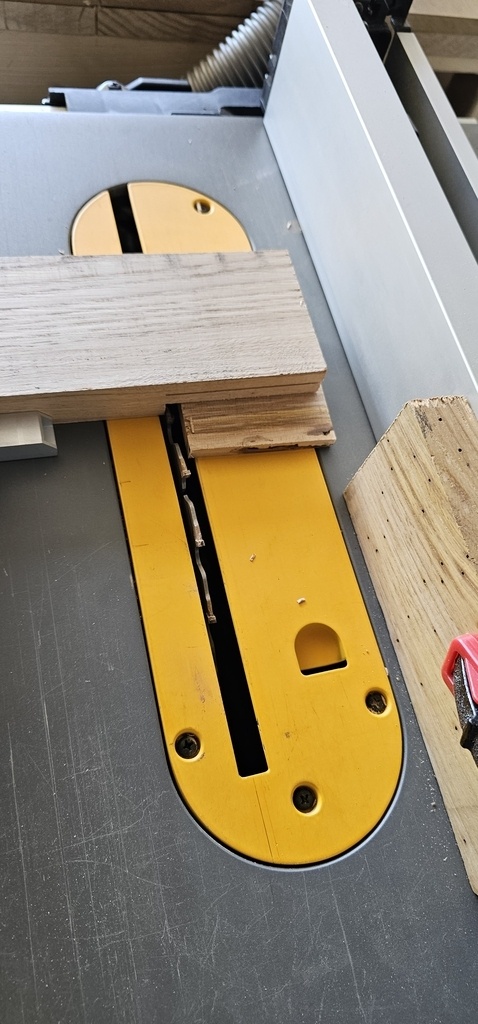

Comme la destination finale sera dans le jardin et ces intempéries, je ne fais pas chercher une précision ultime. Je travaille donc à la scie à ruban, et scie circulaire. Il y aura un bon coups de ponceuse plus tard.

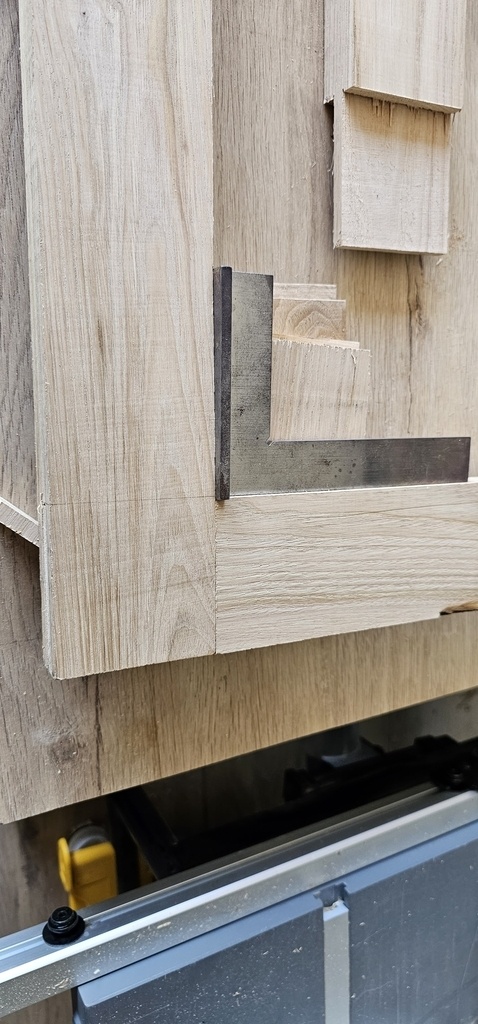

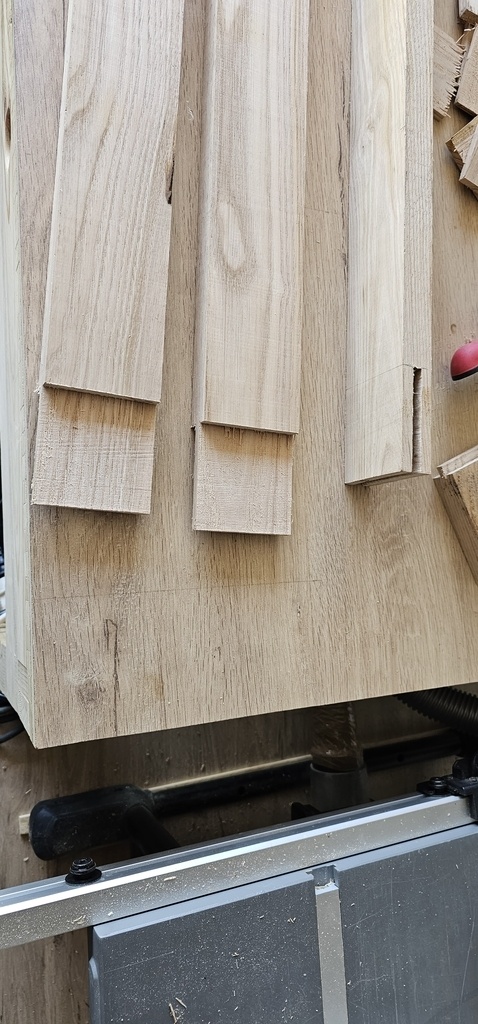

Construction du cadre par enfourchement.

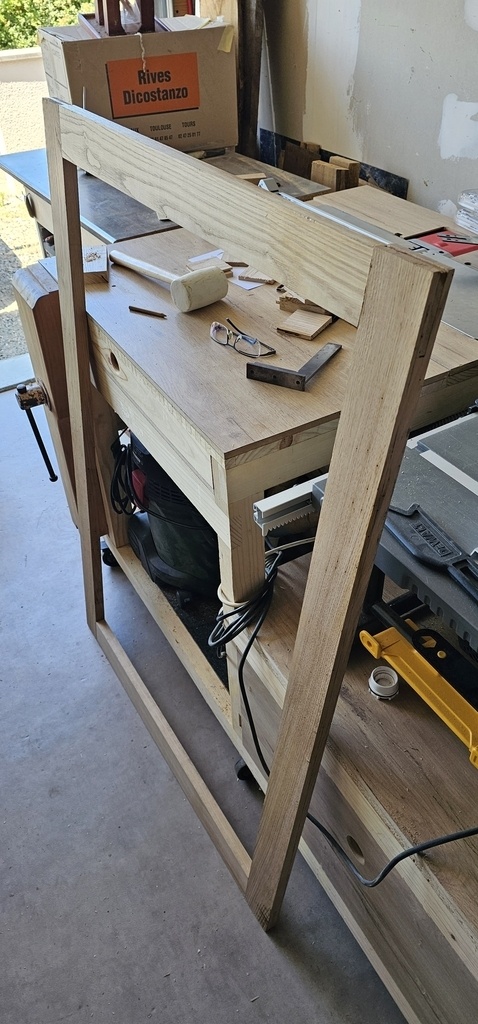

Premier montage à blanc pour valider le jeux.

Tada... zéro retouche, emboitement ferme mais pas trop.

Ca c'était la partie facile, maintenant, il faut le remplir ce joli cadre...

Retour à l'étape 1,

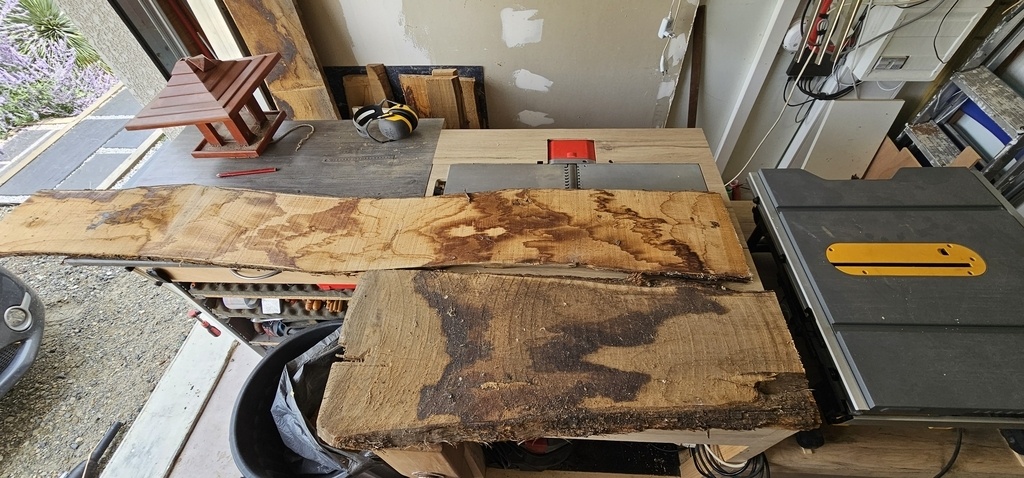

Une planche,
Un débit grossier,

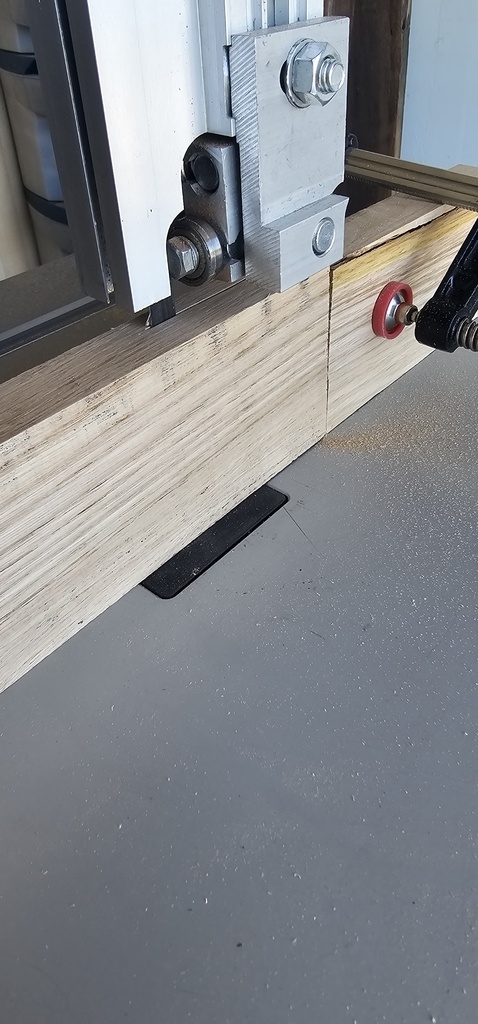

Dédoublages en 3 dans l'épaisseur (merci la scie à ruban), mes plateaux font 27, 28 mm en moyenne, donc 3 planches de 6mm ça passe même s'il reste des petits défauts d'esthétique (c'est pour dehors ),
Rabotage vite fait (oui il faut être rasé de prêt) pour la mise en forme de chaque planche.

Aarrrggg pas une identique a fabriquer pour remplir ce cadre. Je commence par le creusement des encoches recevant les planches à insérer dans le cadre... La ça ira plus vite à la défonceuse...

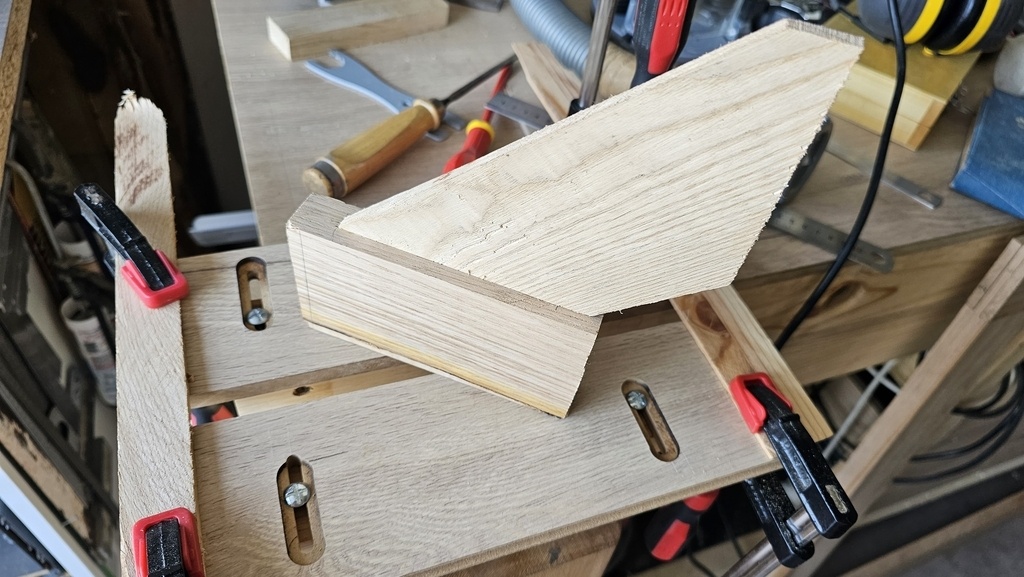

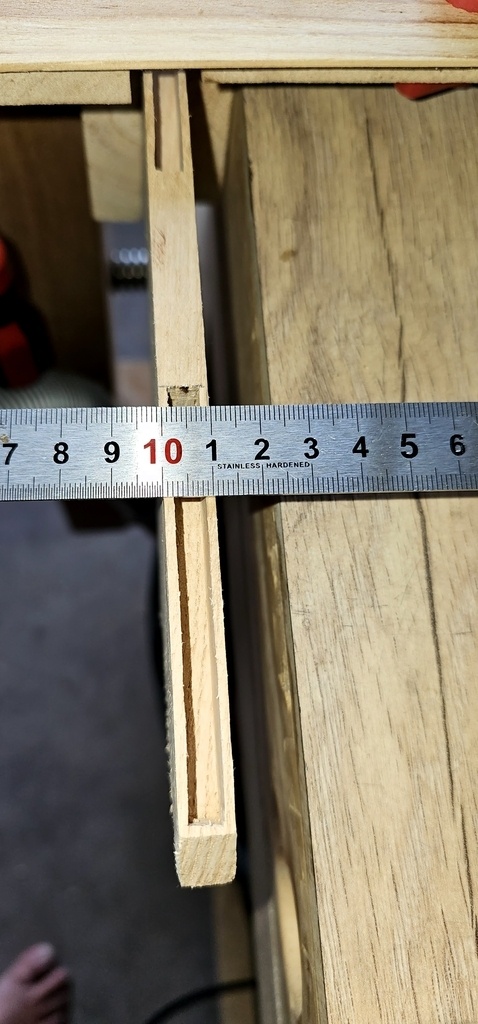

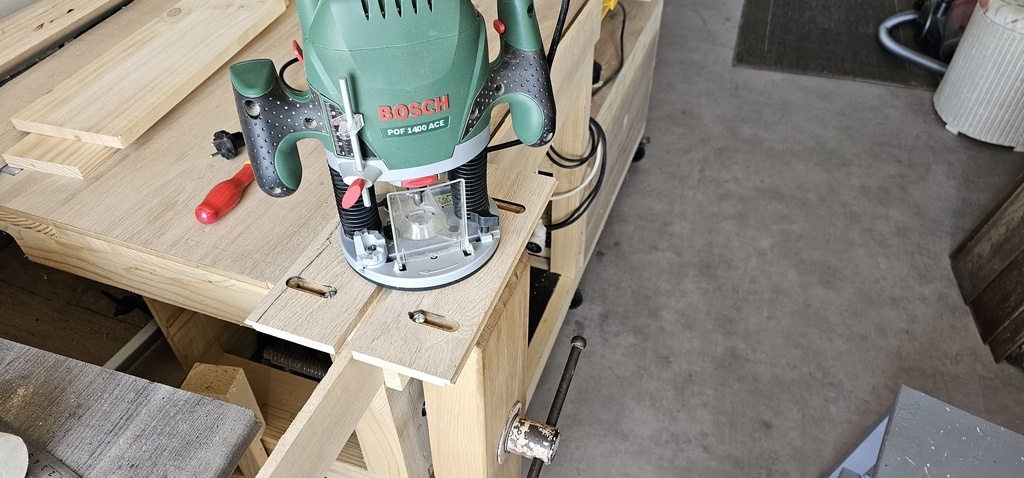

Et comme dans la majorité des cas particulier, il faut que je me fabrique une gabarit pour la défonceuse, car percer à 6mm sur la tranche de planche de 22 mm (le cadre) c'est déjà sport, mais creuser à 6mm dans une tranche de 10mm, c'est un peu de la haute voltige.

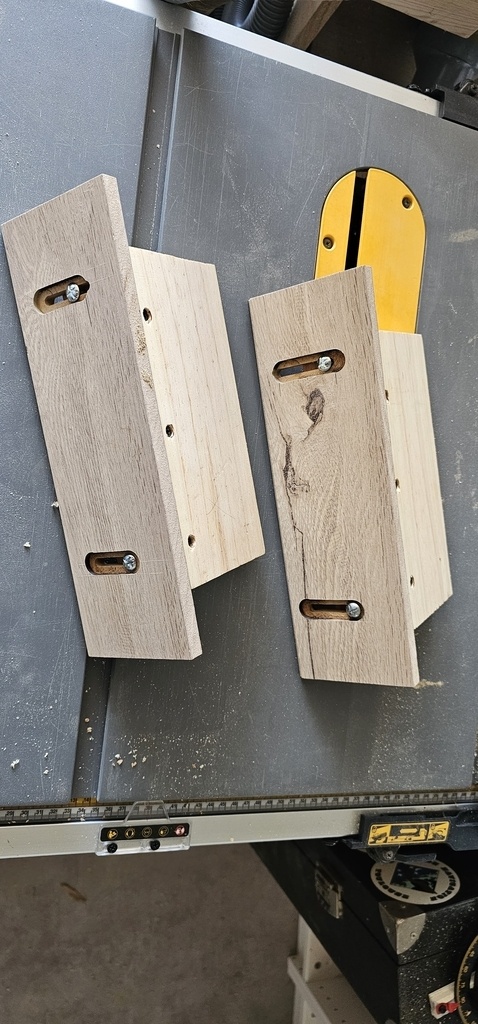

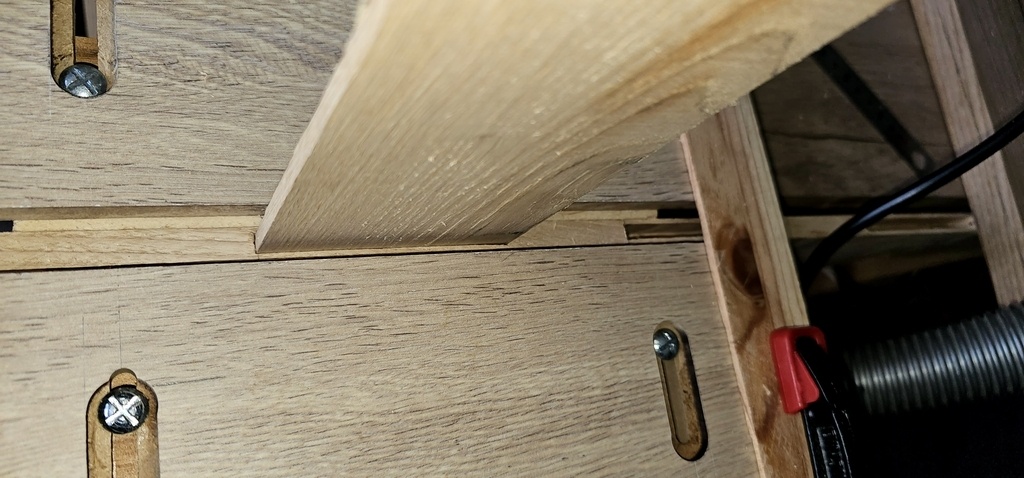

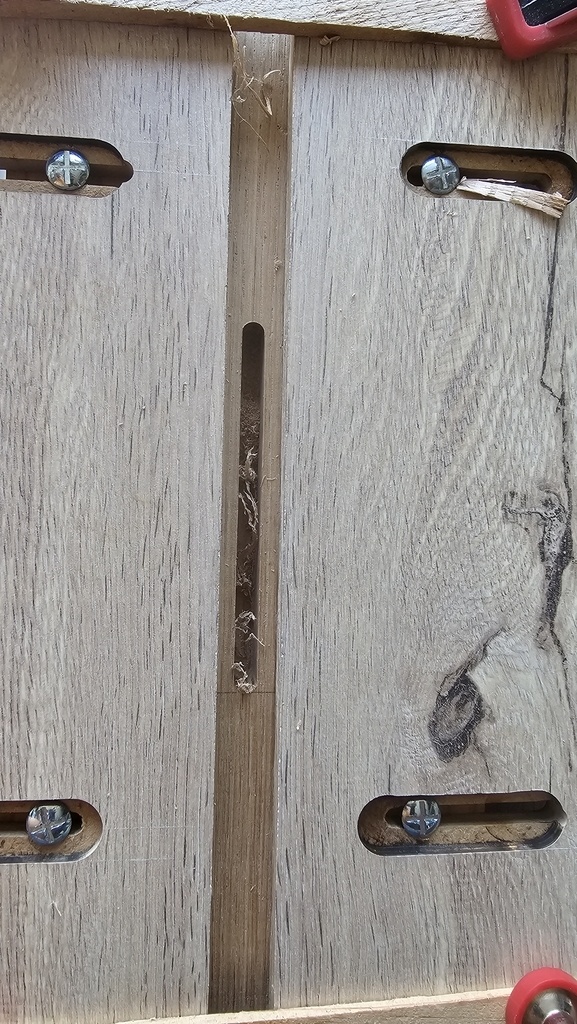

Donc gabarit...

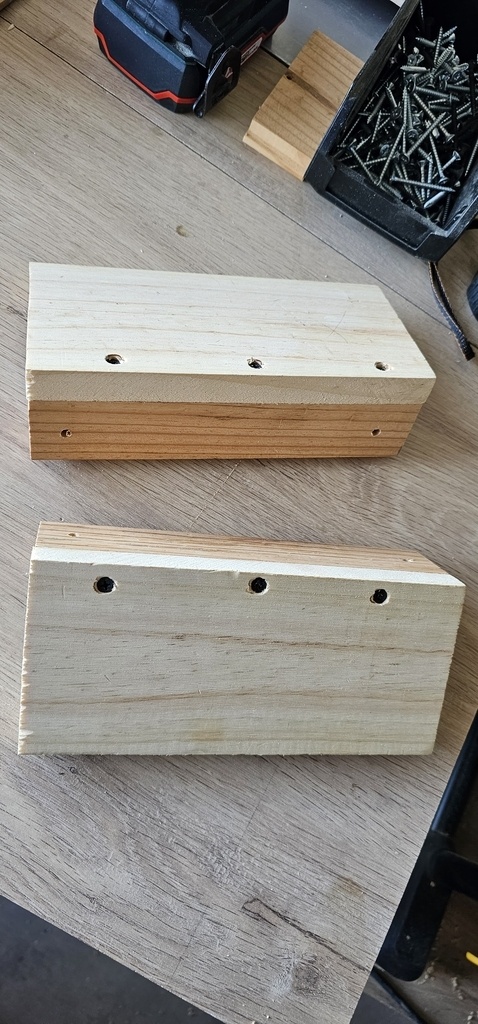

Quelques chutes, quelques vis et écrous, pas de plan, juste à l'inspiration. Les seules mesures sont celle du positionnement des glissières.

Reste plus qu'a faire du gruyère dans le cadre et la traverse oblique...

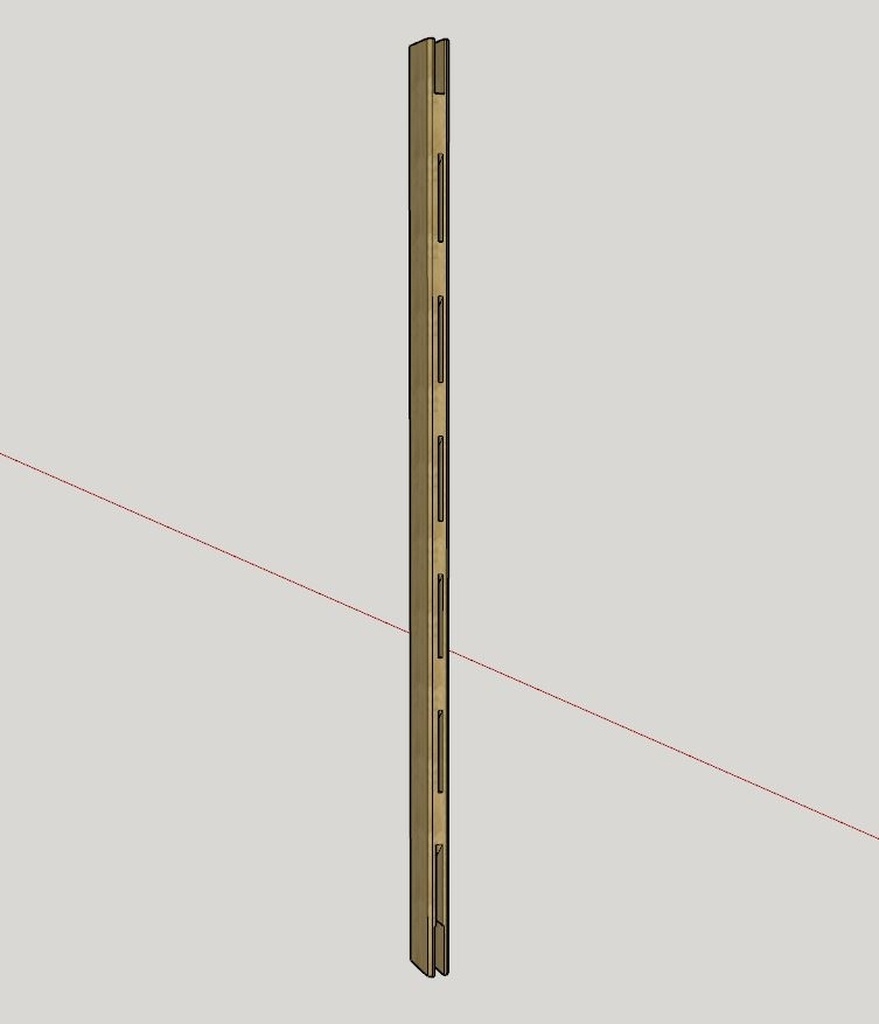

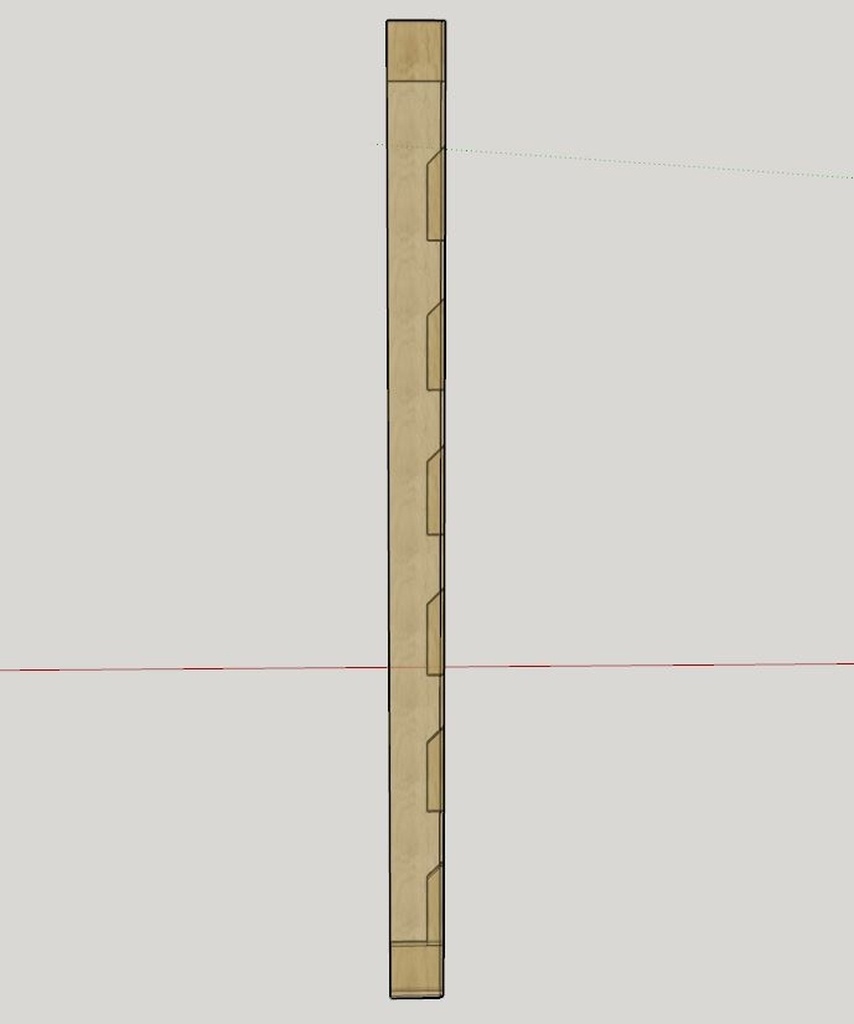

Le but est de faire ça:

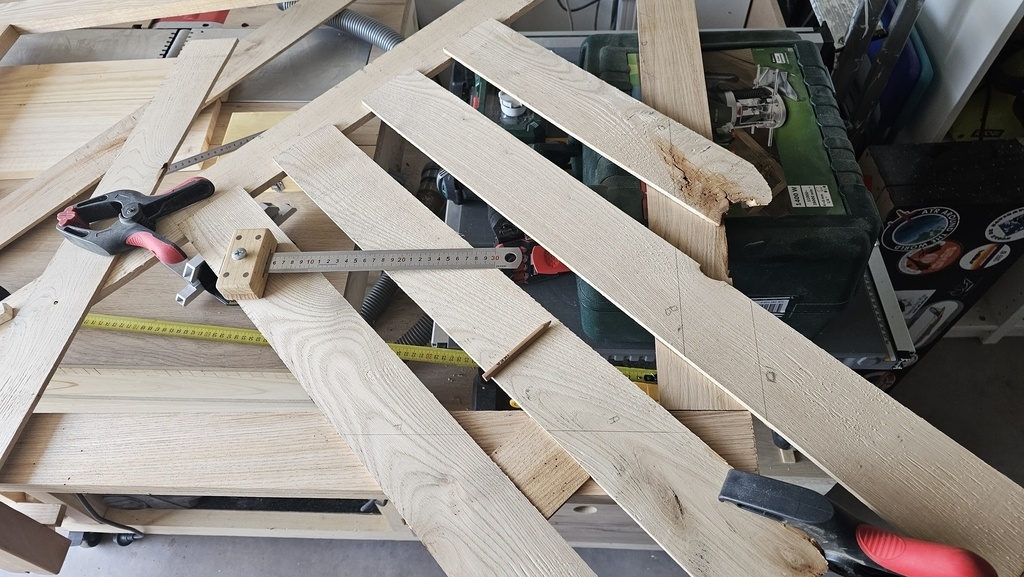

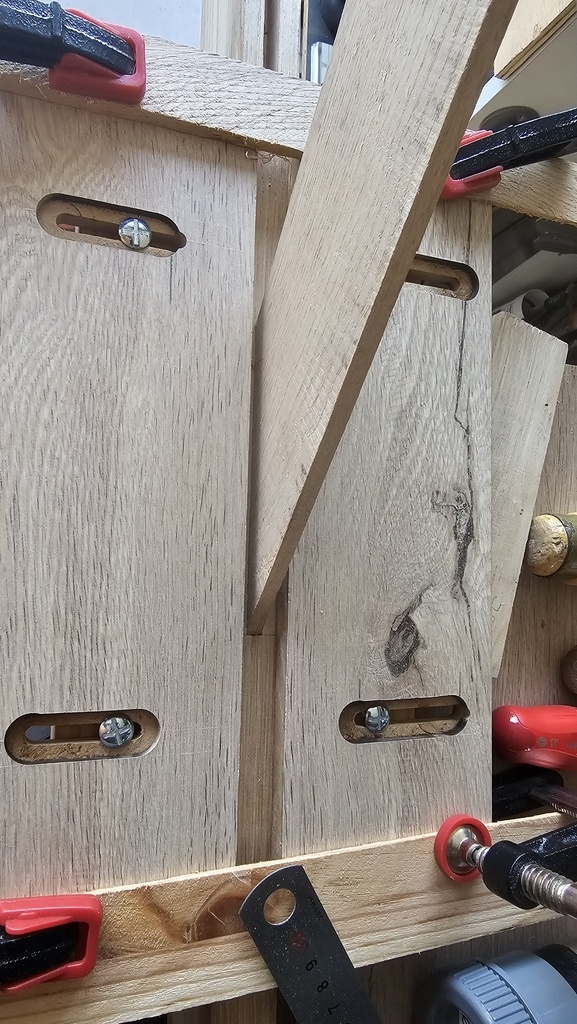

Après un test pour valider le réglage du guide, après la présentation des pièces sur le cadre pour finaliser les dimensions et les coupes à faire, go.

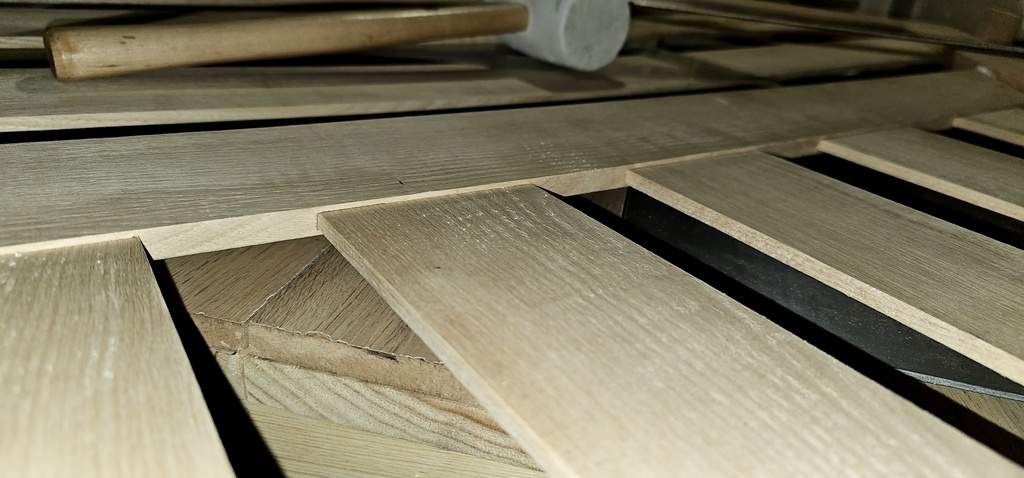

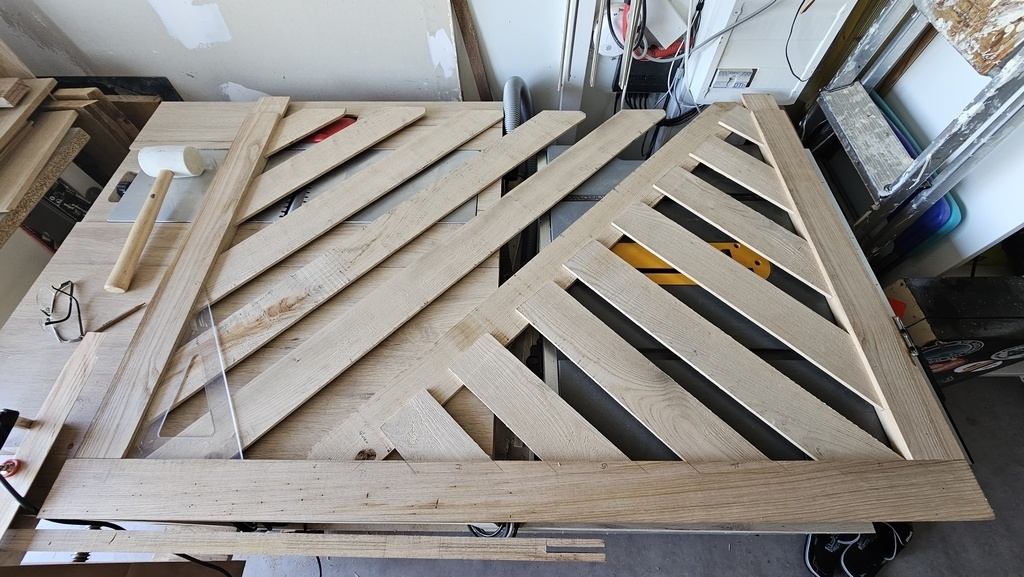

Allez encore une série d'encoches sur la dernière lame en biais, et l'assemblage à blanc sera validé.

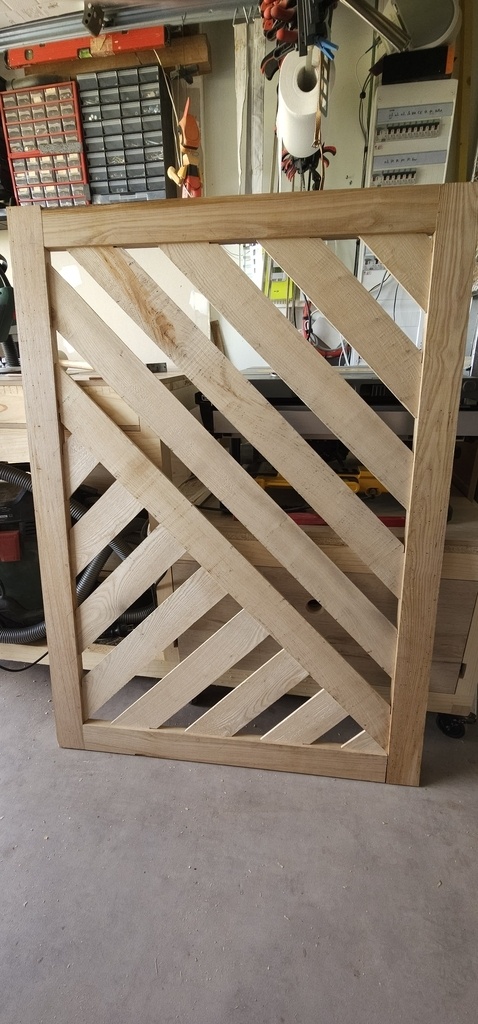

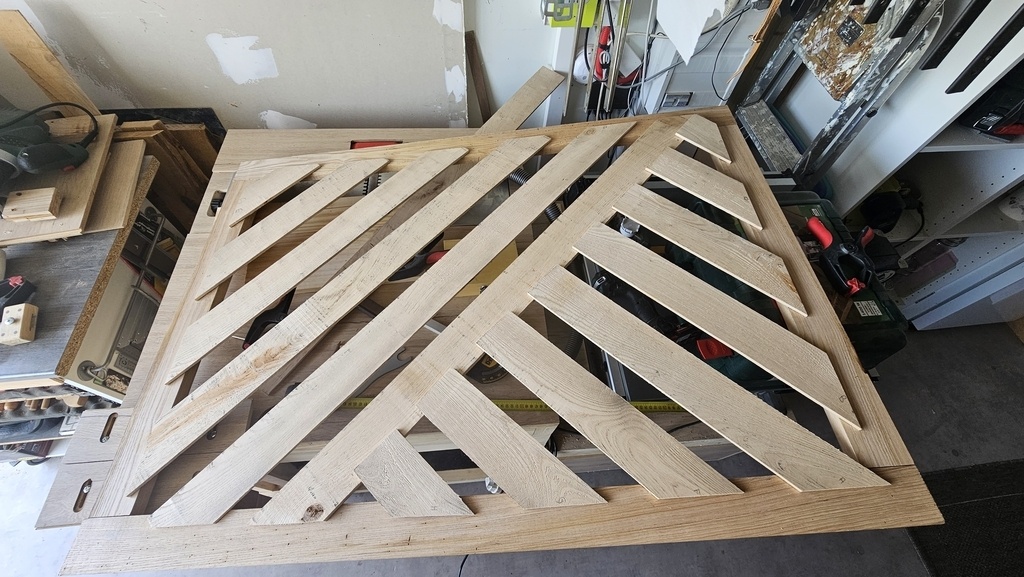

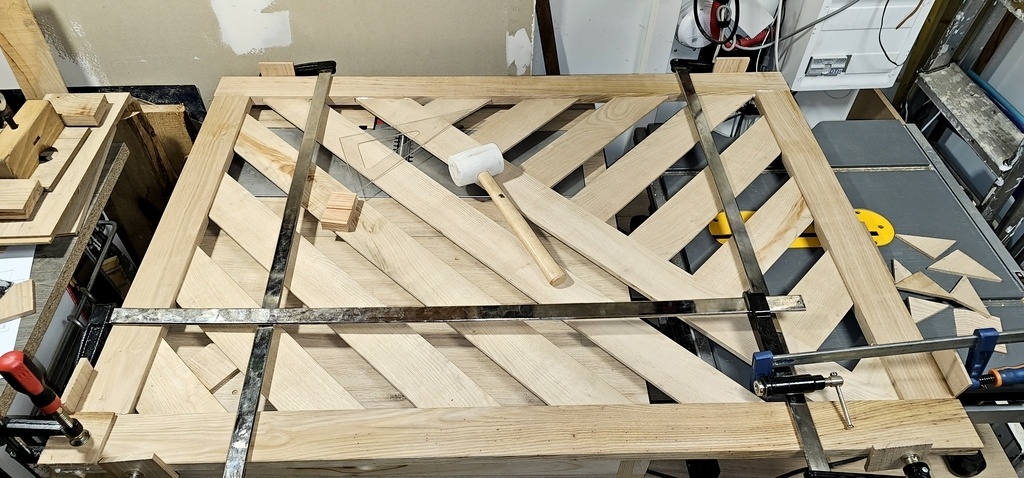

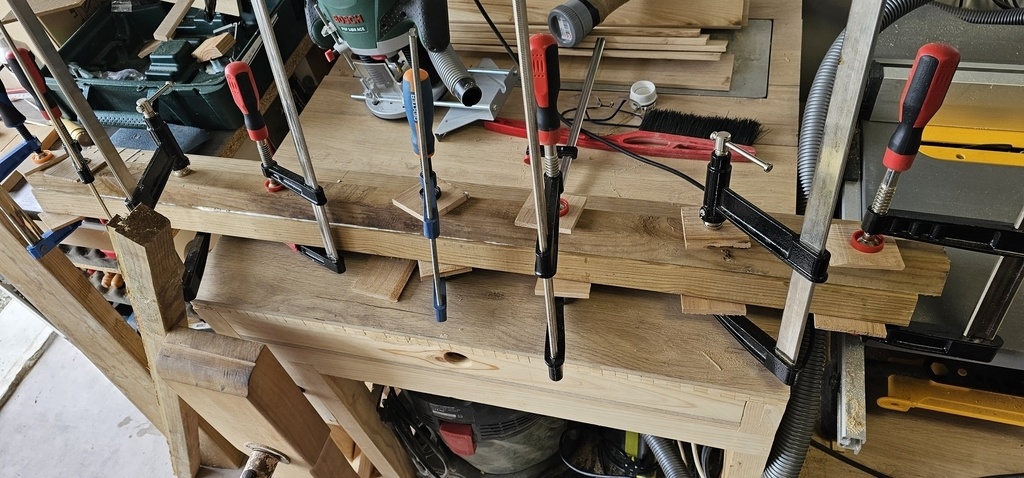

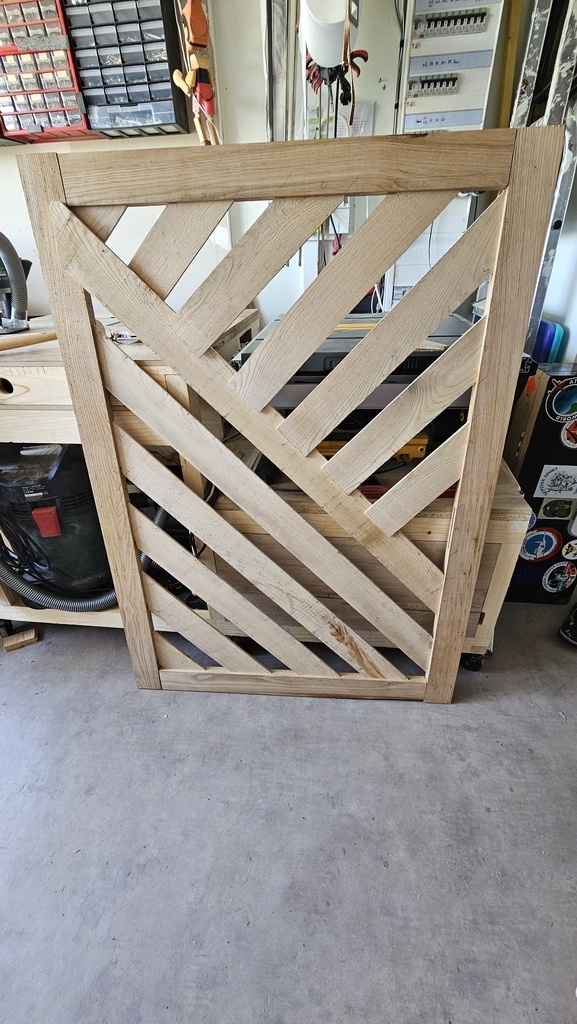

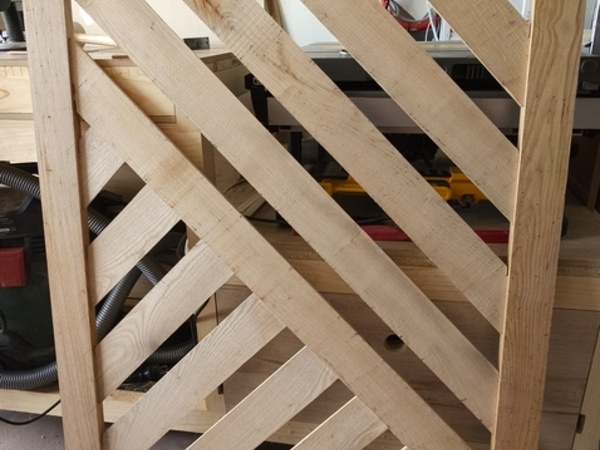

Toutes les coupes sont finies. Tout s'assemble. Un peu de ponçage, et on commence à coller. Se sera du collage partiel pour laisser un maximum de pièces bouger librement.

Pour le collage se sera seulement le cadre, et la traverse oblique qui reçoit les planche encastrées.

Pour la suite, je m'attaque aux petits morceaux de palissade. il y en a un de chaque coté du portillon.

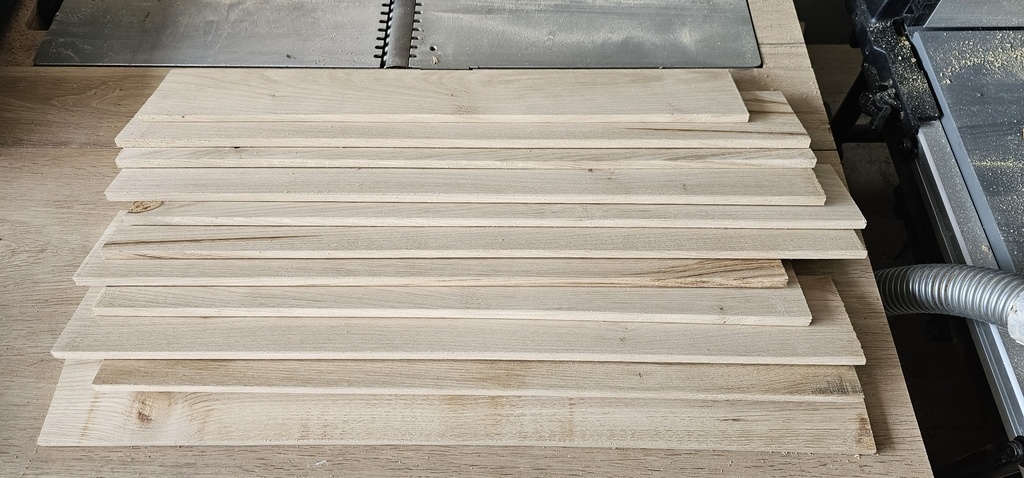

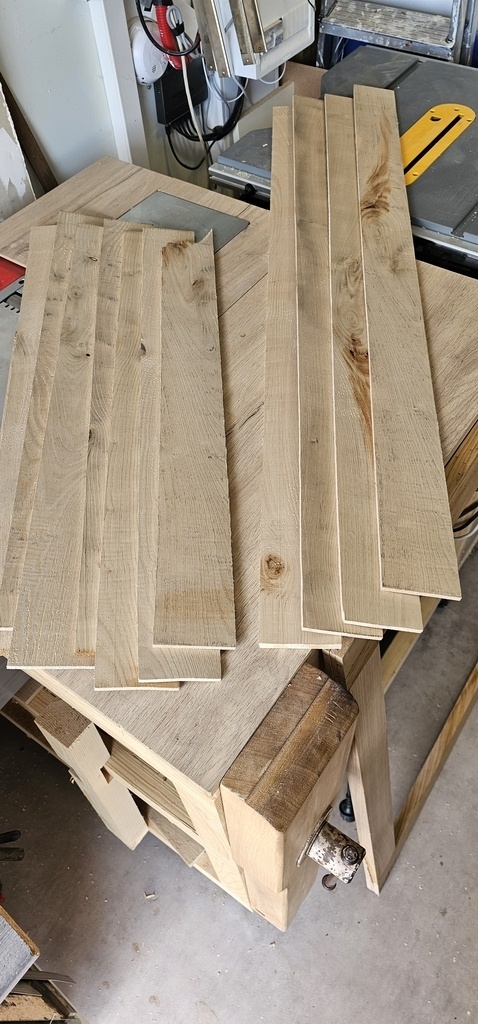

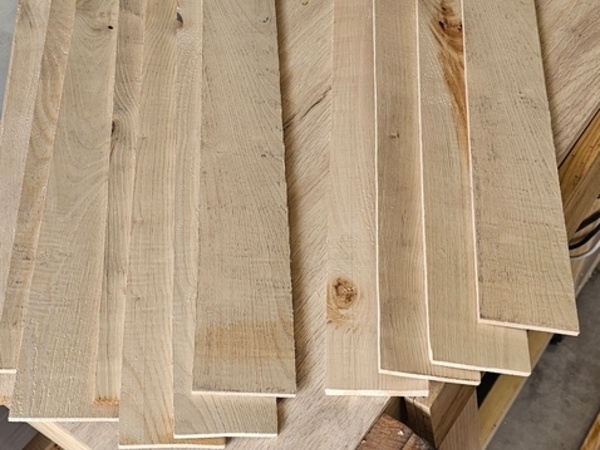

Réalisation des planches, comme les précédentes.

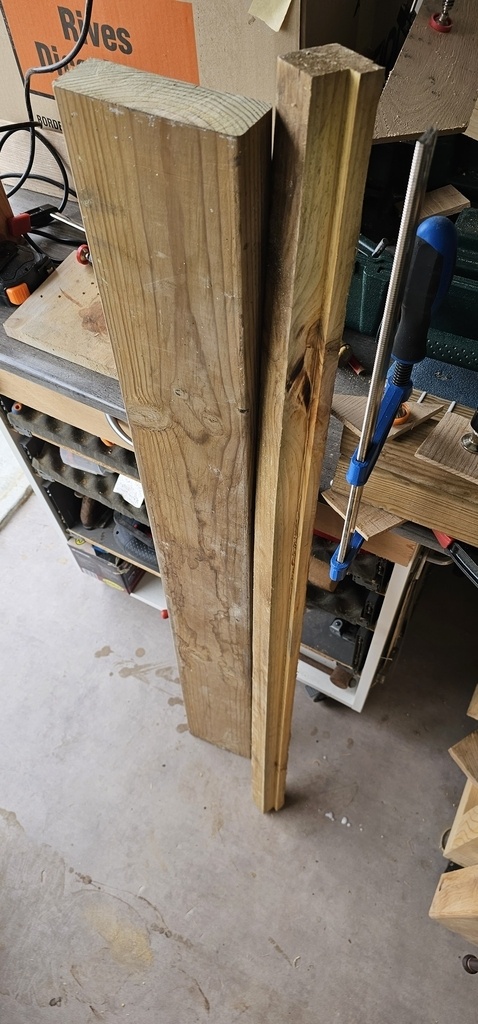

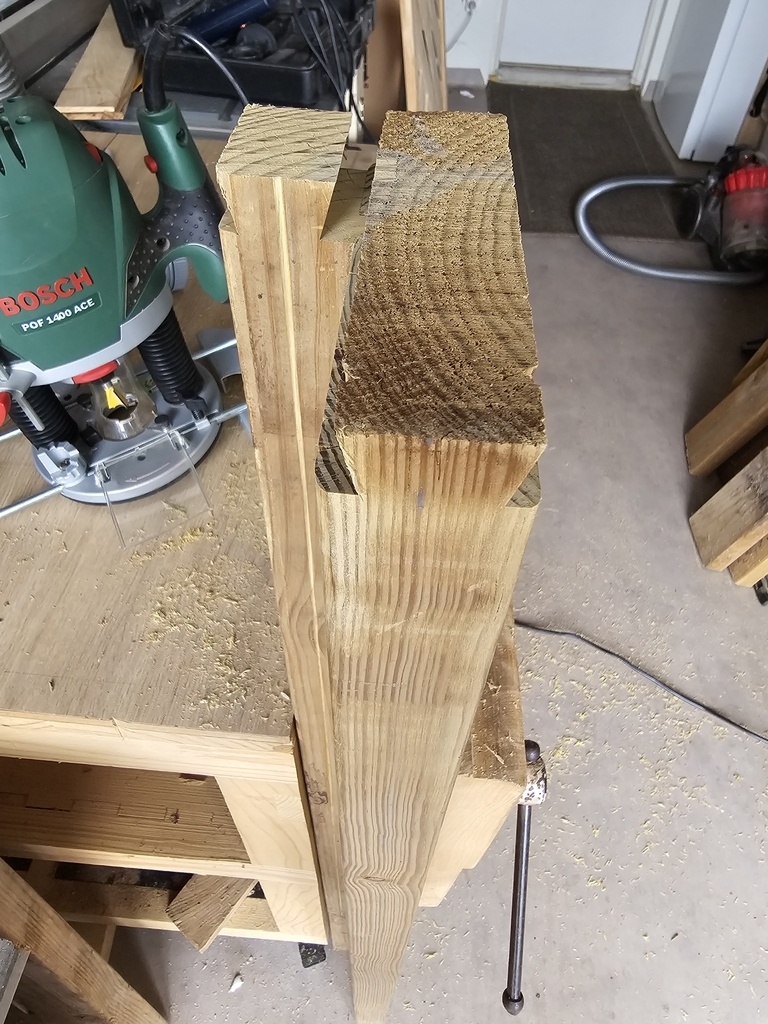

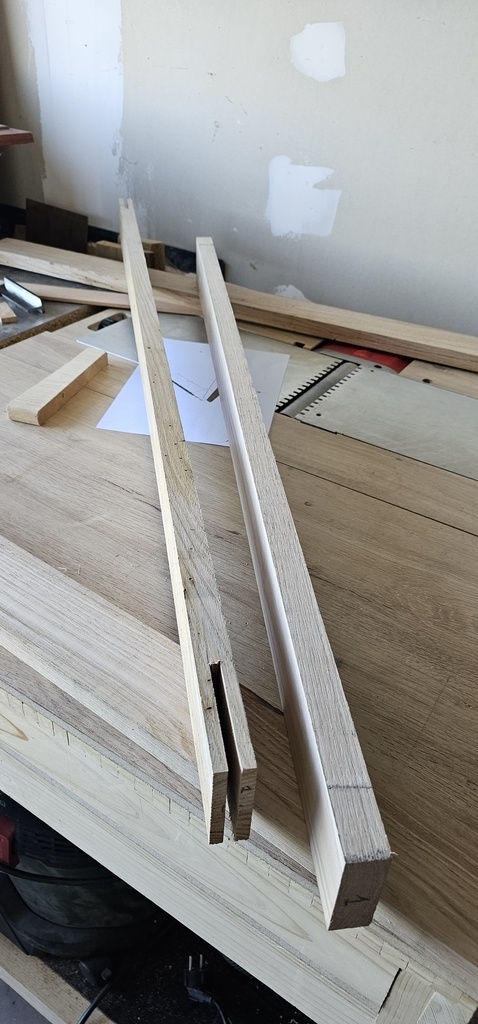

Et réalisation des poteaux… assemblage des 2 parties en queue d'aronde et colle PU, et taille des encoches qui vont recevoir les planches de palissade

Réalisation d'une queue d'aronde pour la fixation au sol (Le tout sera posé sur une poutre déjà ancrée au sol)
et 1er assemblage à blanc sur place pour se faire plaisir.
Le portillon est articulé avec 2 charnières inox.

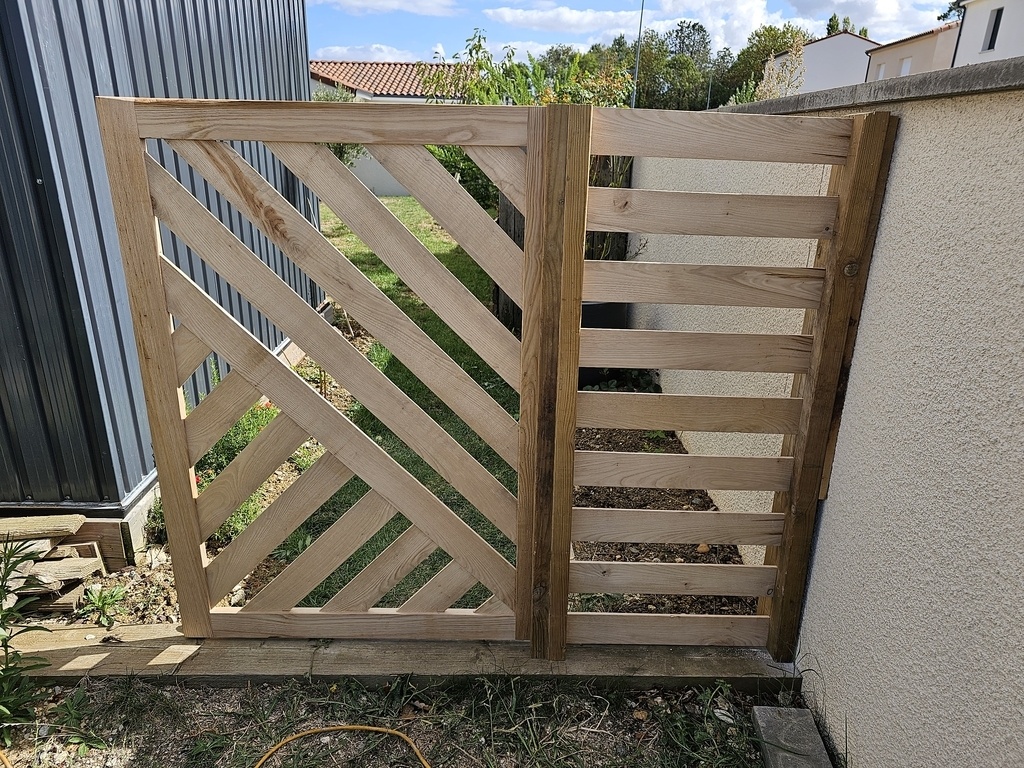

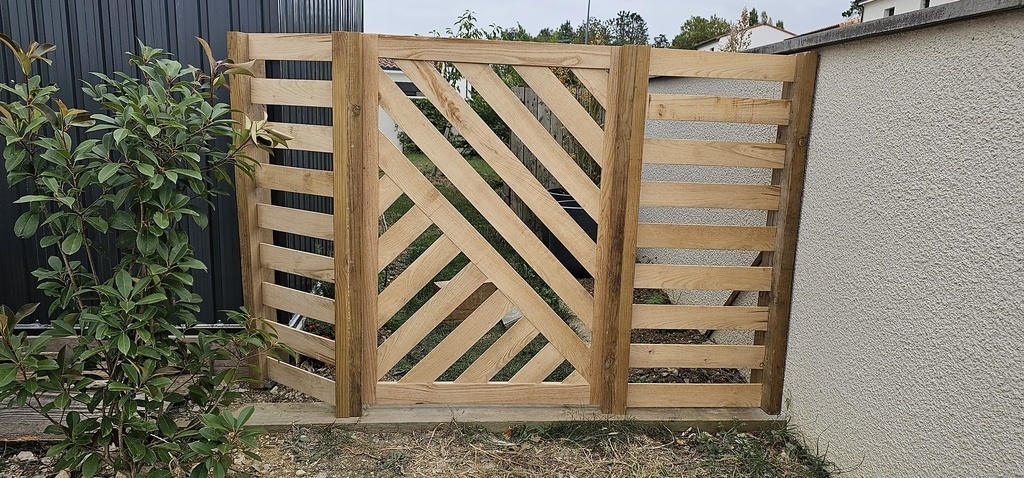

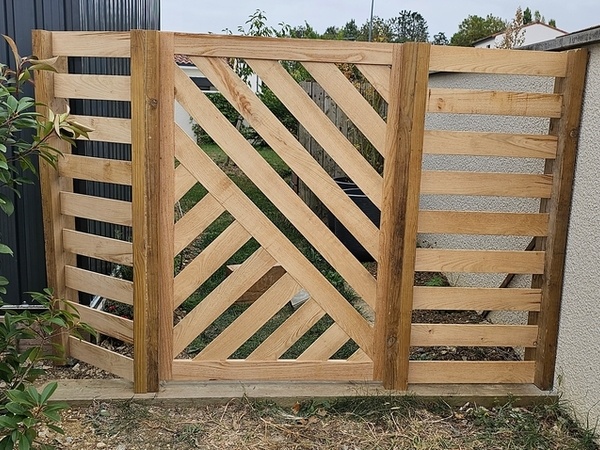

Ca commence à avoir de la gueule.

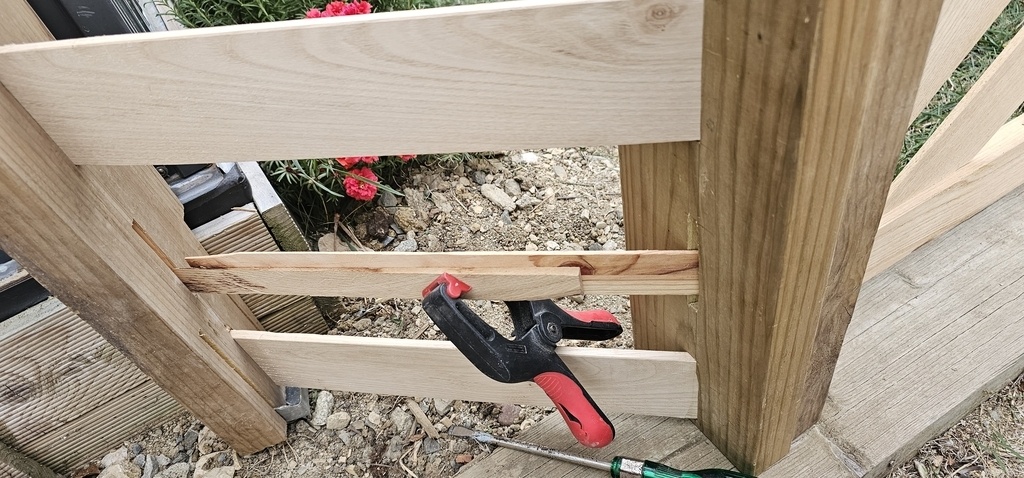

Réalisation un peu similaire pour la portion entre le portillon et l'abri de jardin.
Le seul souci, c'est que ce sera en biais. Donc les encoches pour les claustra seront faites à la main.

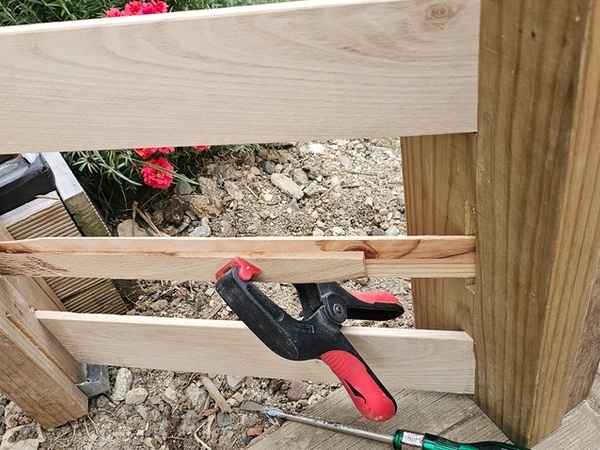

Les planches seront mises à longueur sur place grâce à un mètre ultra-hight-teck de très haute précision.
