Pergolas adossée

Construction de la pergola d'apres les plans que j'avais fait.

Voici la liste des fournitures :

• Poteau: C24 10x15 en 2,2m
• Pannes: 7/15 de 5m
• Chevrons : 6/4 15 en 4m
• Contrefiches : 6/4 15 coupées en 2 dans la longueur
• Plaques polycarbonate de Brico Depot en 16mm d'épaisseur (98cm x 4m)
• Profilés en aluminium pour les plaques (Brico Depot aussi)

Les ancrage béton on été fait l'an passé, avec des ferrures 10x10 prises dans un seau de béton renversé.

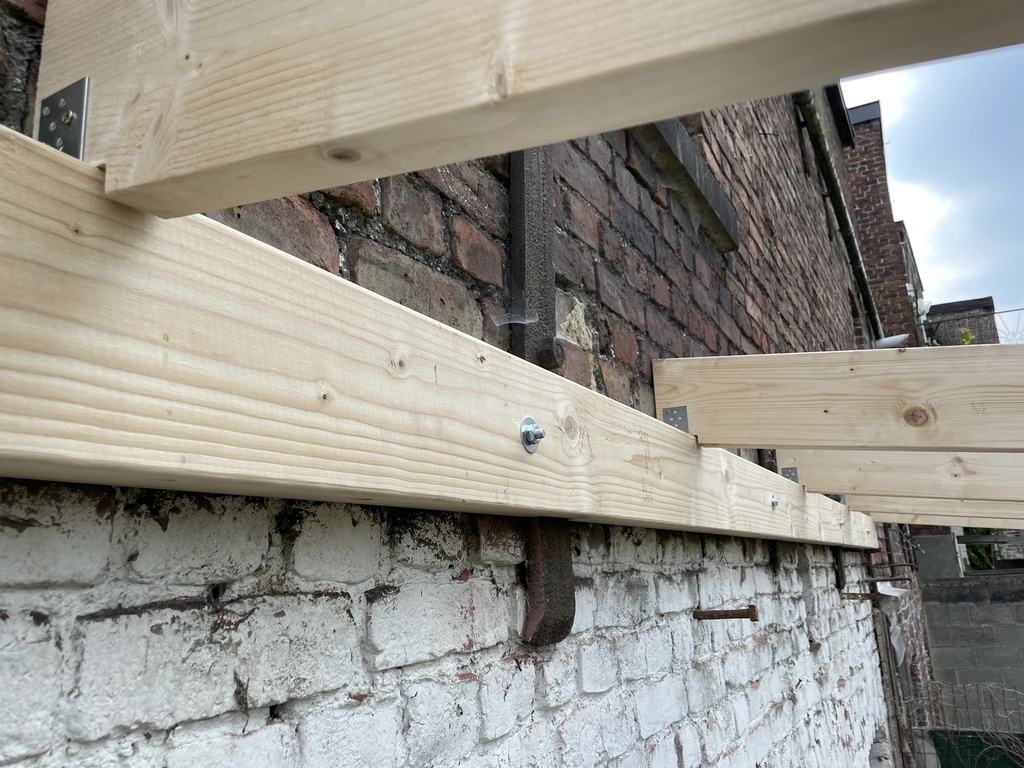

1. On commence par forer les ancrages de la poutre dans la facade. Il s'agit de tiges filletées Fisher de M10 de 20cm de long. J'en ai mis 5 sur la longueur de la poutre (5m). J'ai mis une grande rondelle en galva entre l'écrou et la poutre pour ęviter de l'endommager.

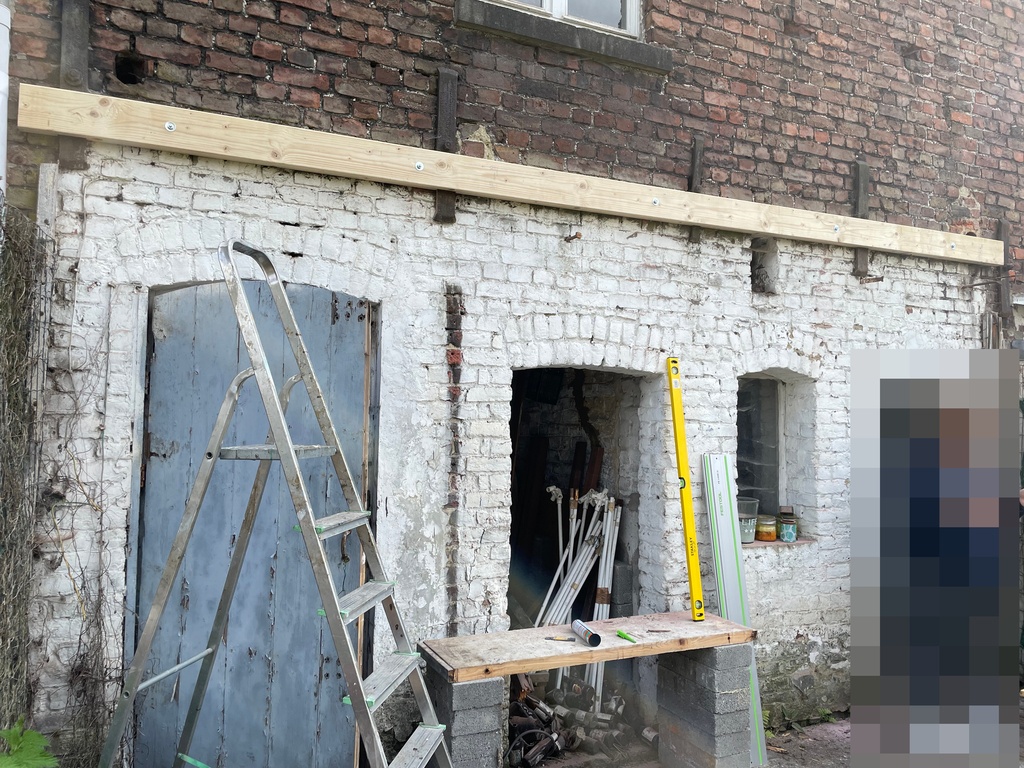

Après forage et scellement des tiges, on positionne la poutre qui sera notre panne faitière.

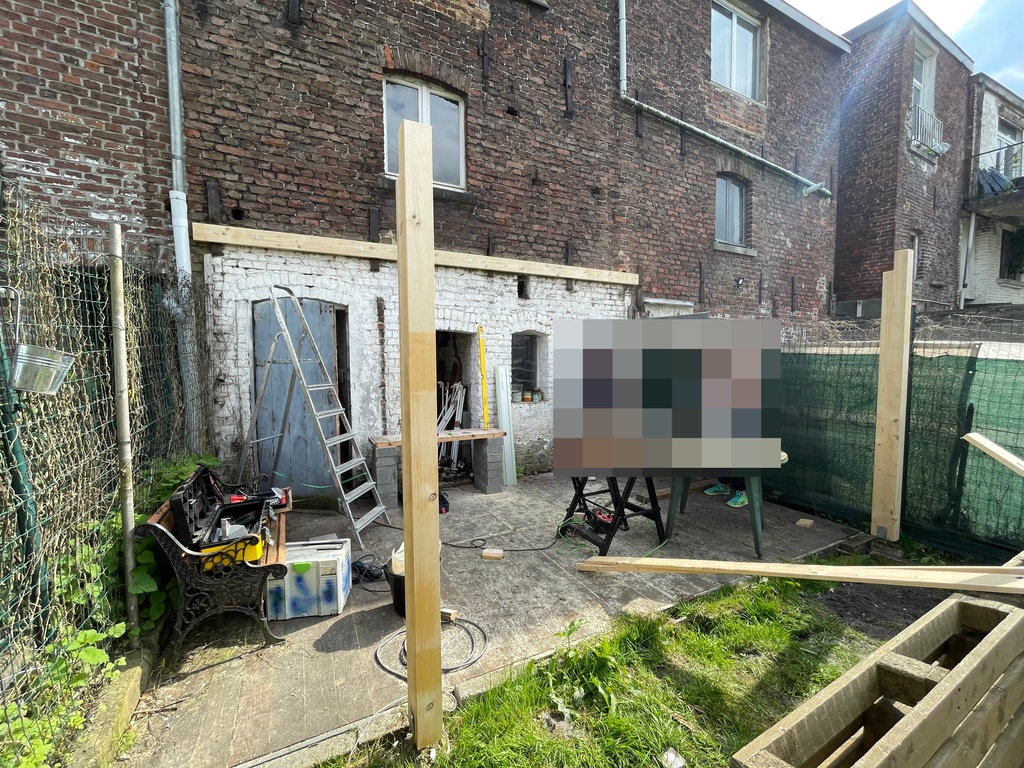

Une fois la poutre en place, on lève les poteaux. Par chance, ils étaient pile aux dimensions des ferrures donc ils tenaient debout sans aide. Pratique pour les mettre à l'aplomb !

Avant de monter les poteaux, j'ai decoupe l'encoche pour venir après poser la panne sablière dessus.

Une fois d'applomb, j'ai fixé la panne sablière et j'ai commencé a tirer les chevrons. J'ai coupé les chevrons a 3,95m parce que les plaques font 4m. La plaque dépassera donc de 5cm, ce qui est suffisant pour la gouttière.

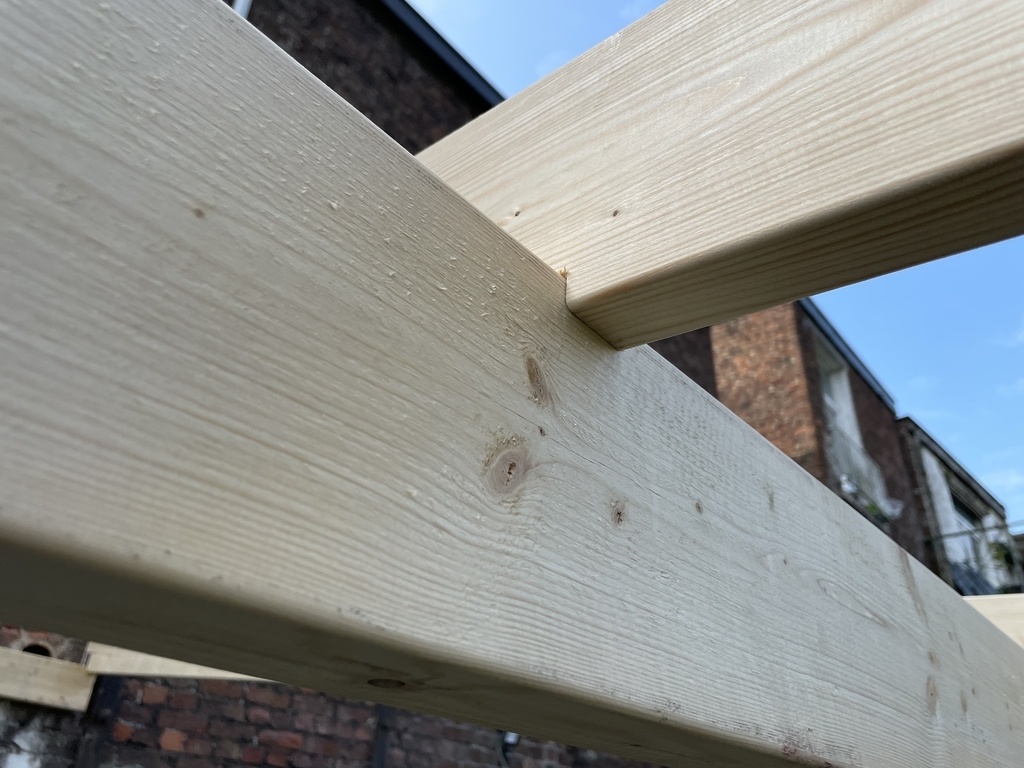

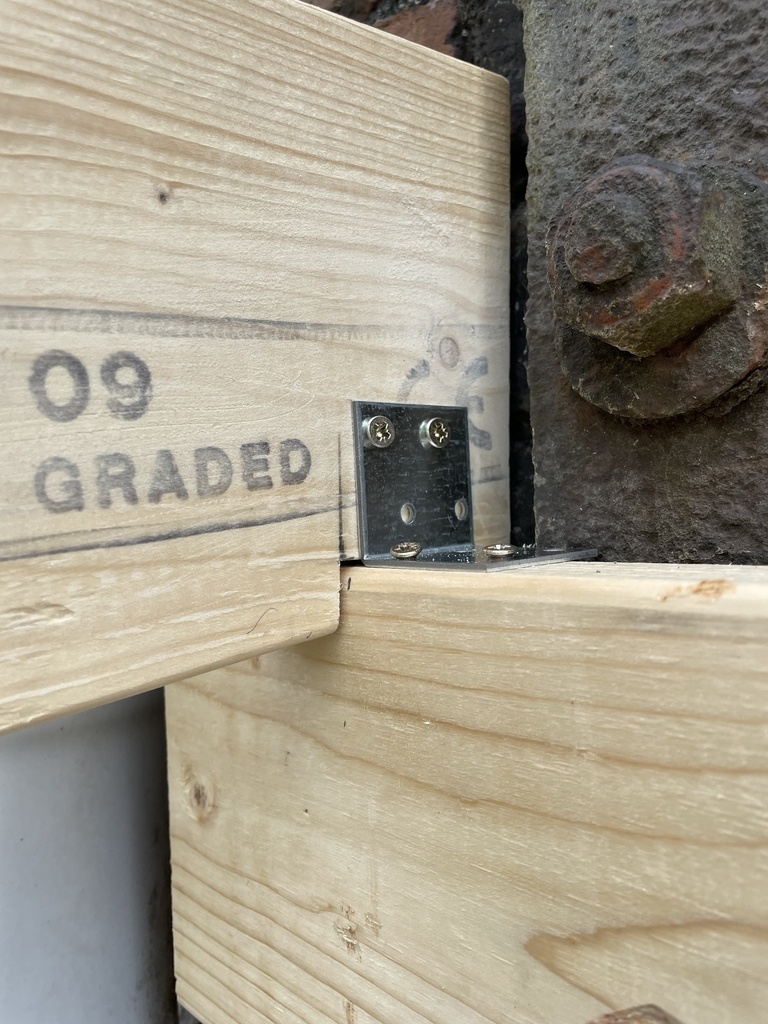

J'ai réalisé 2 encoches dans chaque chevron : une au bout contre la facade, et l'autre pour venir se mettre sur la panne sablière. Les chevrons sont fixés aux pannes avec des petites équerres en métal.

A la base je comptais les fixer avec des vis de charpentier de 22cm de long a travers tout, mais le magasin était fermé et avec les gosses et tout, le planning était chaud.

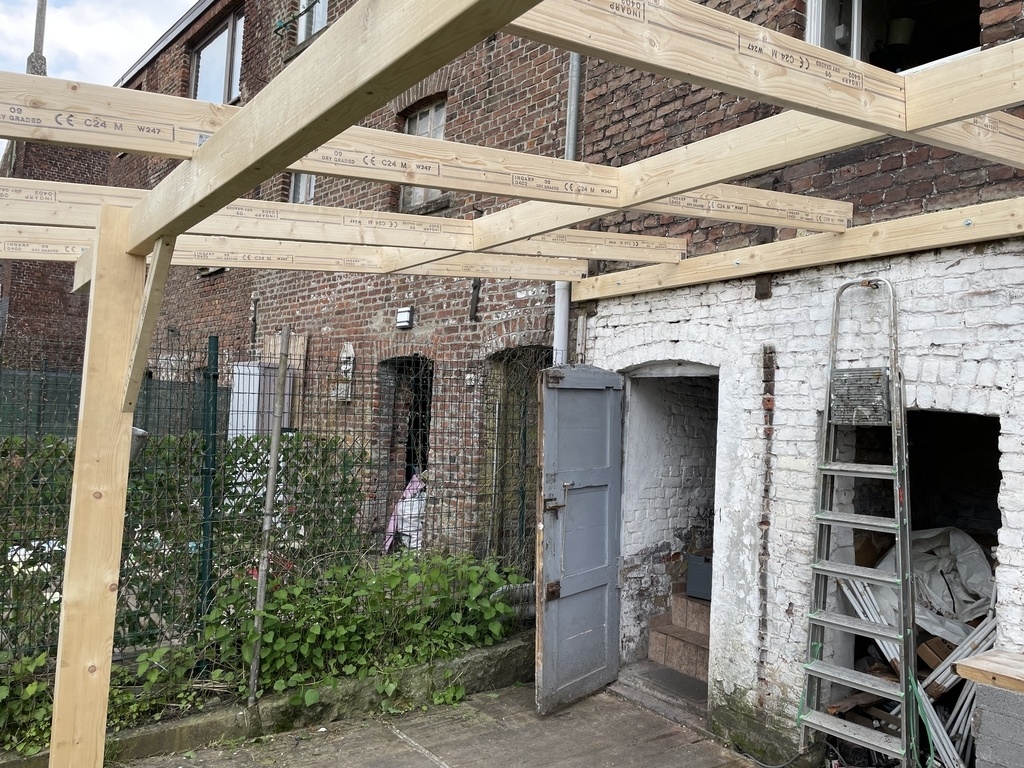

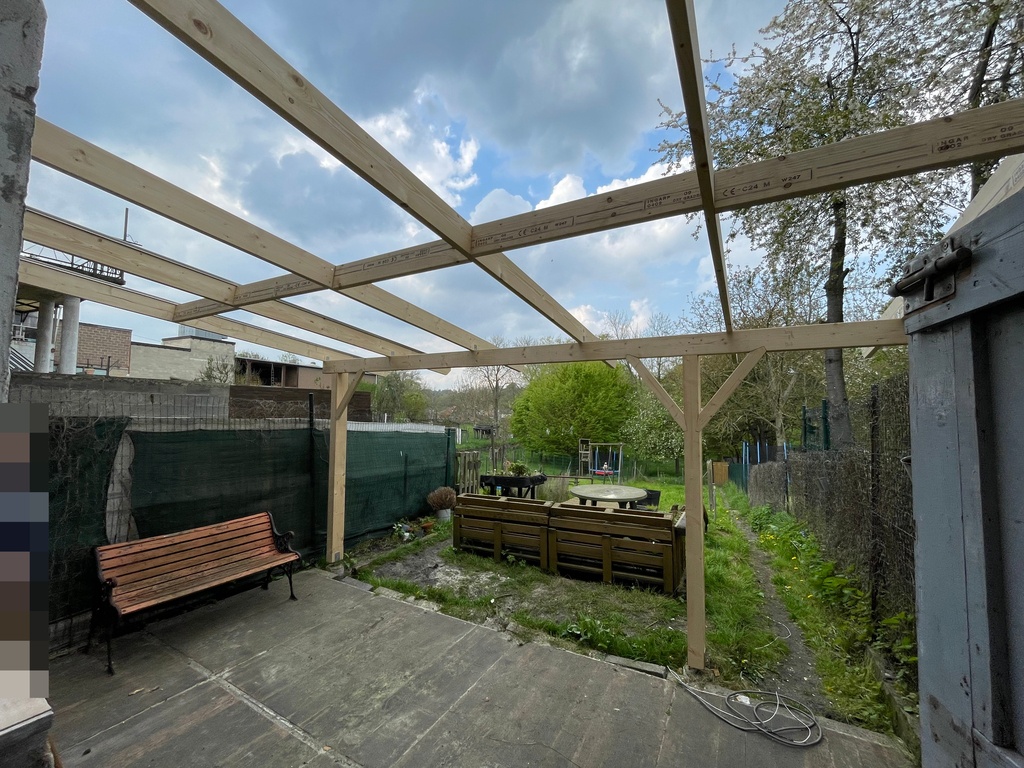

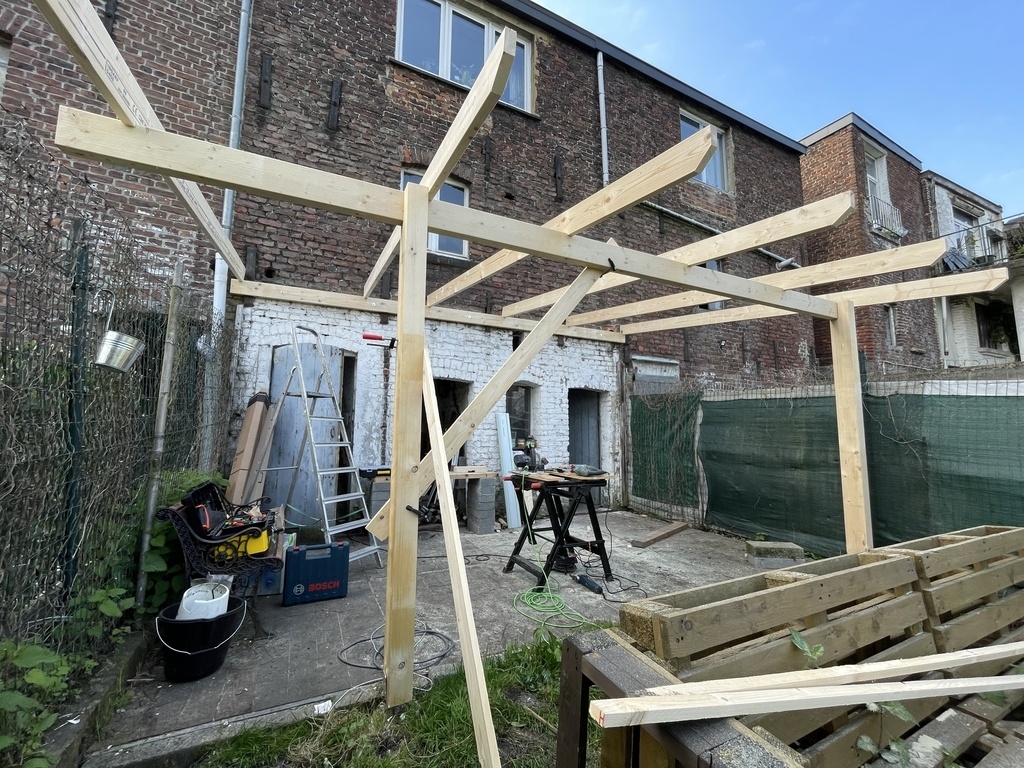

Une fois tous les chevrons en place, ca donne déjà pas mal !

Attaquons maintenant les contrefiches.
A ce moment la l'ouvrage tient avec des serre-joint, mais il me fallait d'abord mettre les chevrons avant de faire les contrefiches.
J'ai scié un bout de 7-5 en deux dans la longueur pour avoir des contrefiches d'une taille raisonnable.

Pour les angles, je me suis inspiré de ce site pour calculer les inclinaisons.

Apparemment il faut les mettre a 53 degrés.
J'ai donc pu dessiner sur les poutres les angles, et puis présenter ca sur l'ouvrage avec des serre-joints pour marquer sur les poteaux les limites hautes et basses des croisements.

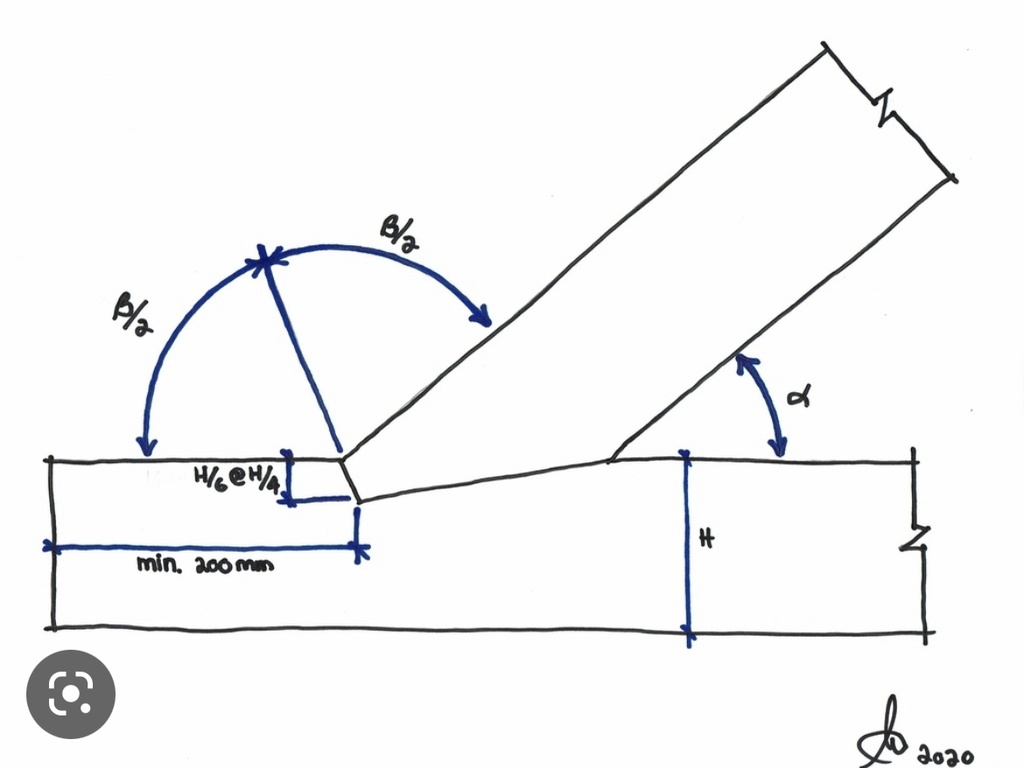

J'ai ensuite utilisé ce schéma pour calculer les angles pour l'embrèvement :

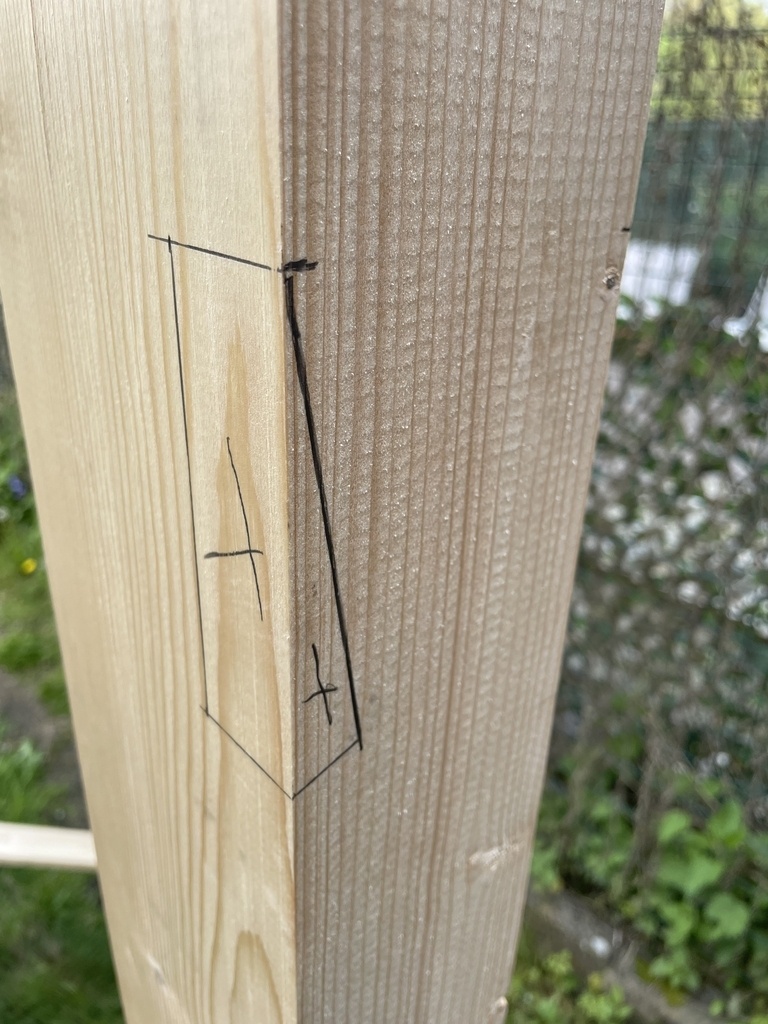

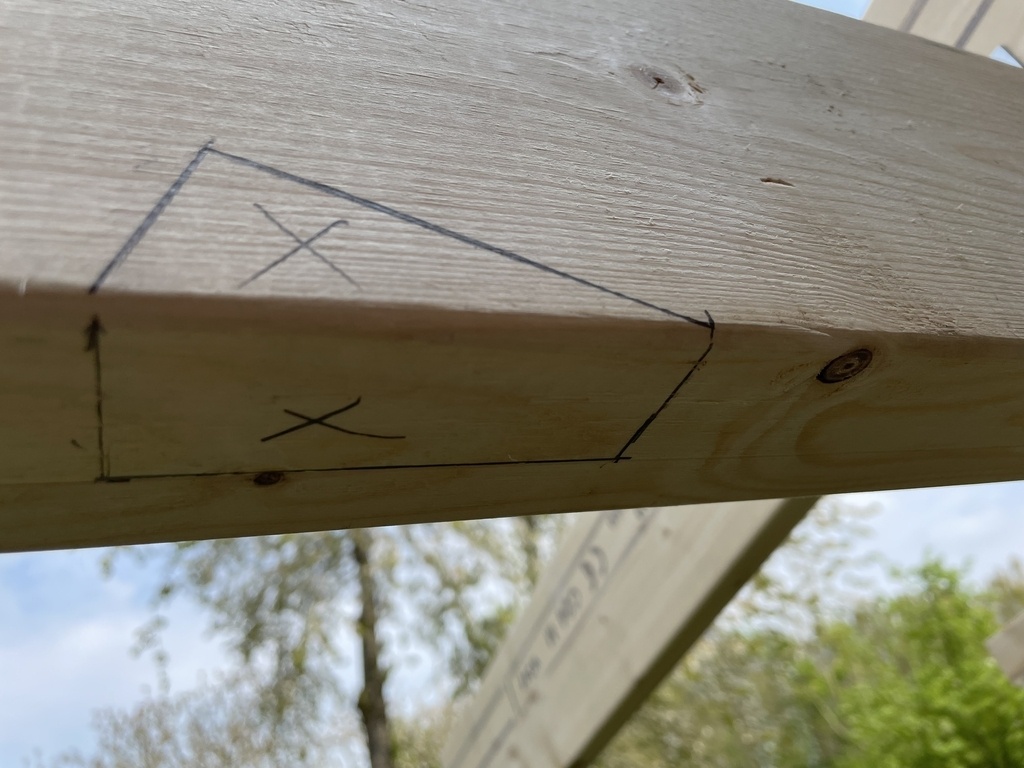

Du coup, j'ai pu tracer complètement les encoches a faire.

Je les ai creusées au multi-tool. Difficile d'être droit dans la profondeur, mais en repassant après j'ai fini par les avoir bien comme il faut.

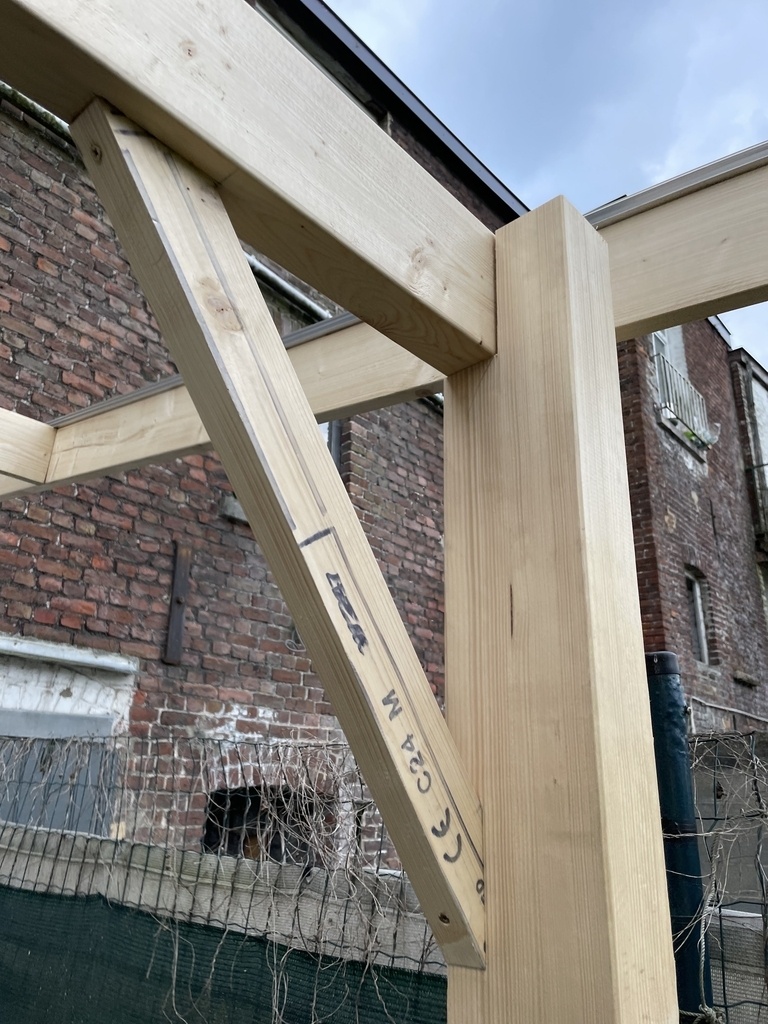

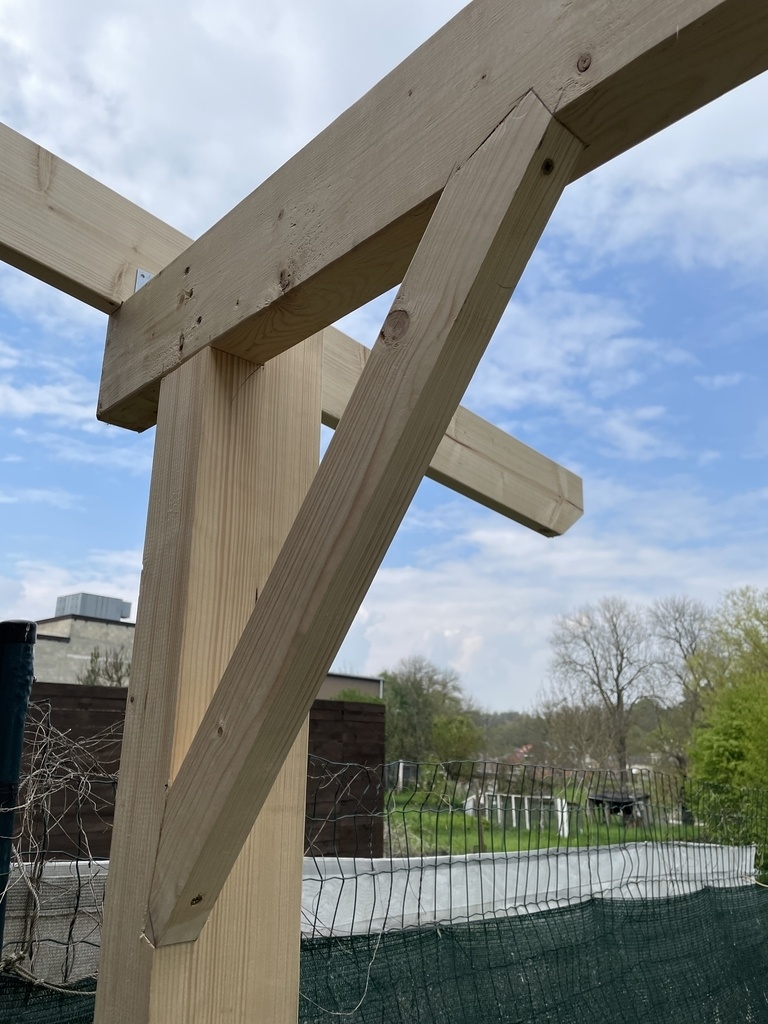

Je les ai ensuite solidarisées avec une vis a travers.

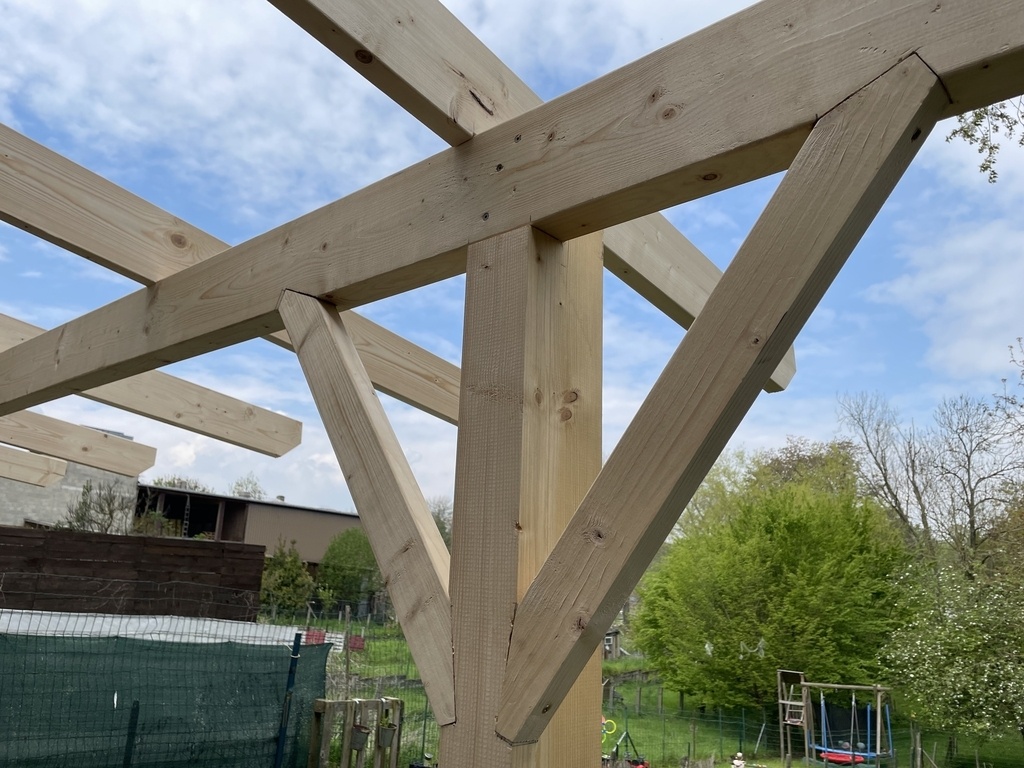

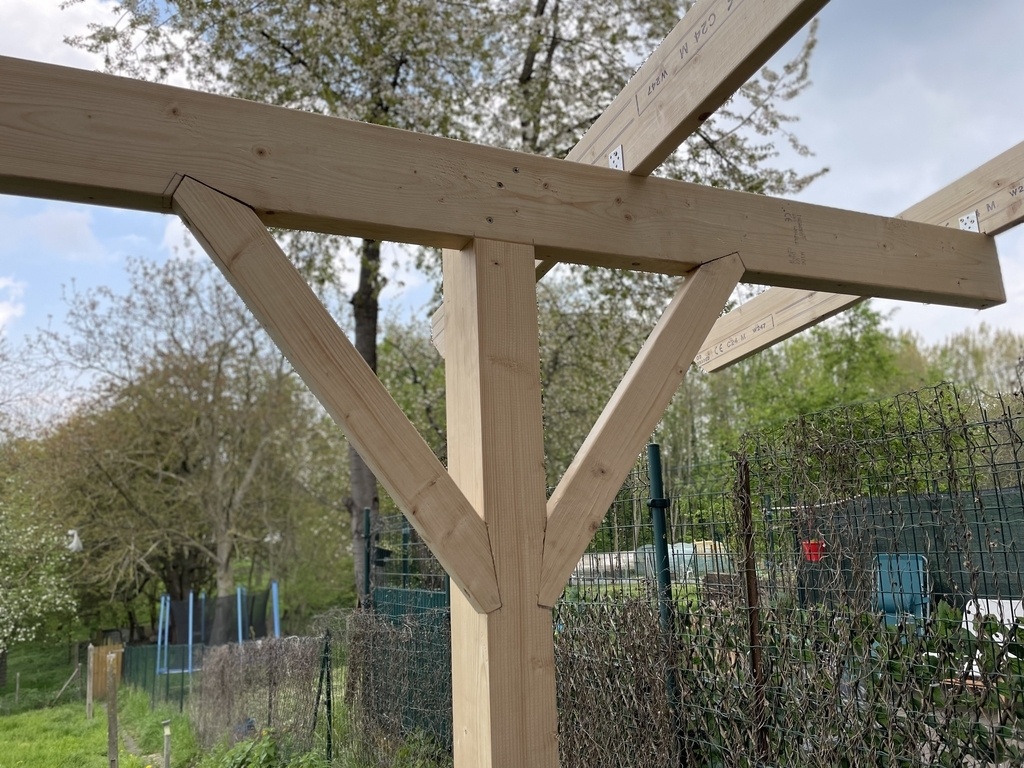

Je suis assez content du résultat.

J'avais prévu de mettre des contrefiches entre le poteau et les chevrons, mais à cause de largeur des plaques, j'ai du les bouger et j'ai abandonné.

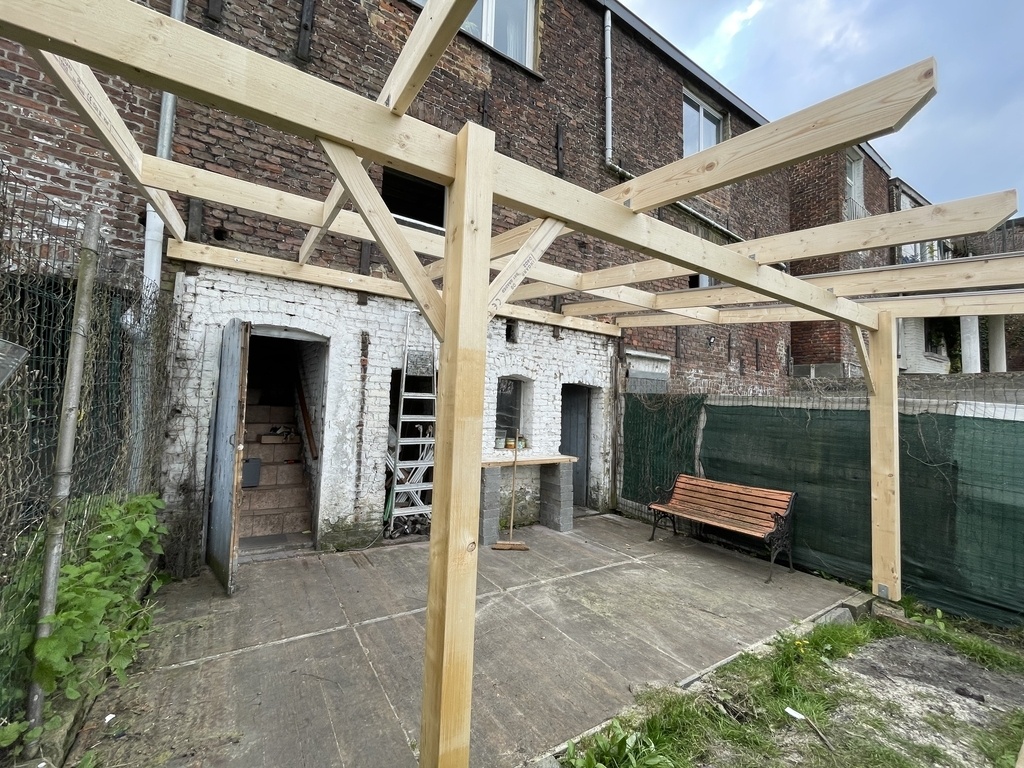

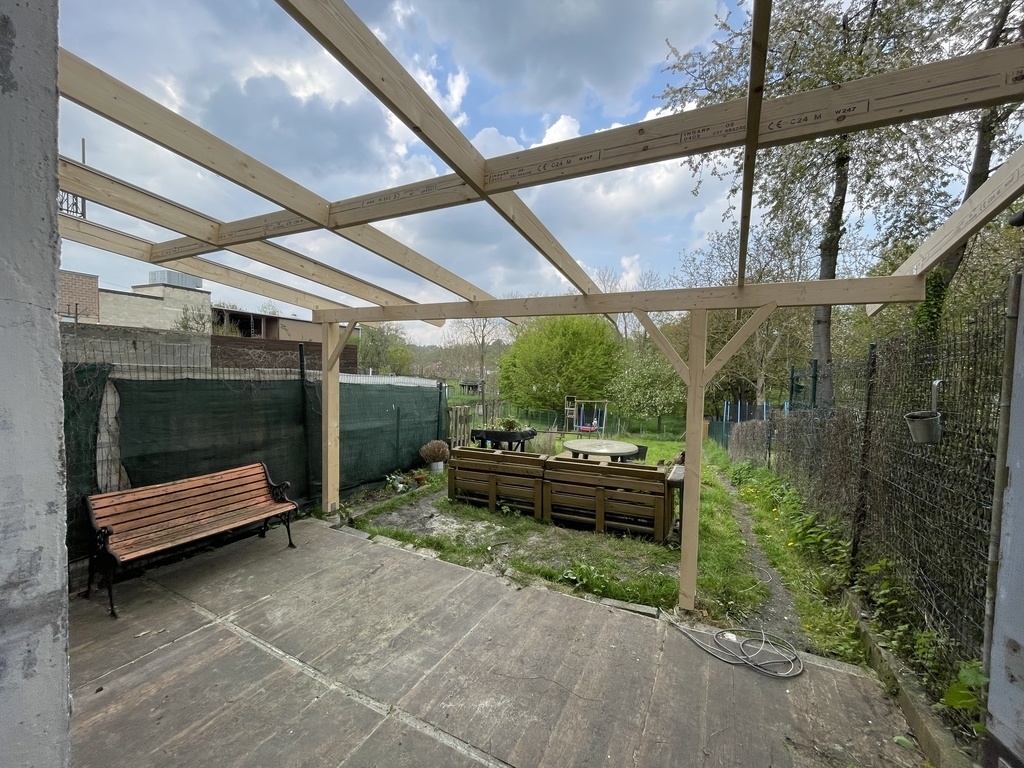

Ca a de la gueule !

J'ai ensuite mis des renforts a mi-longueur entre les deux pannes pour solidariser la structure et surtour rattraper les courbure des chevrons !!!

Apres peinture, on a attaqué la couverture.

Les plaques sont celles-ci : Plaques 4x1m

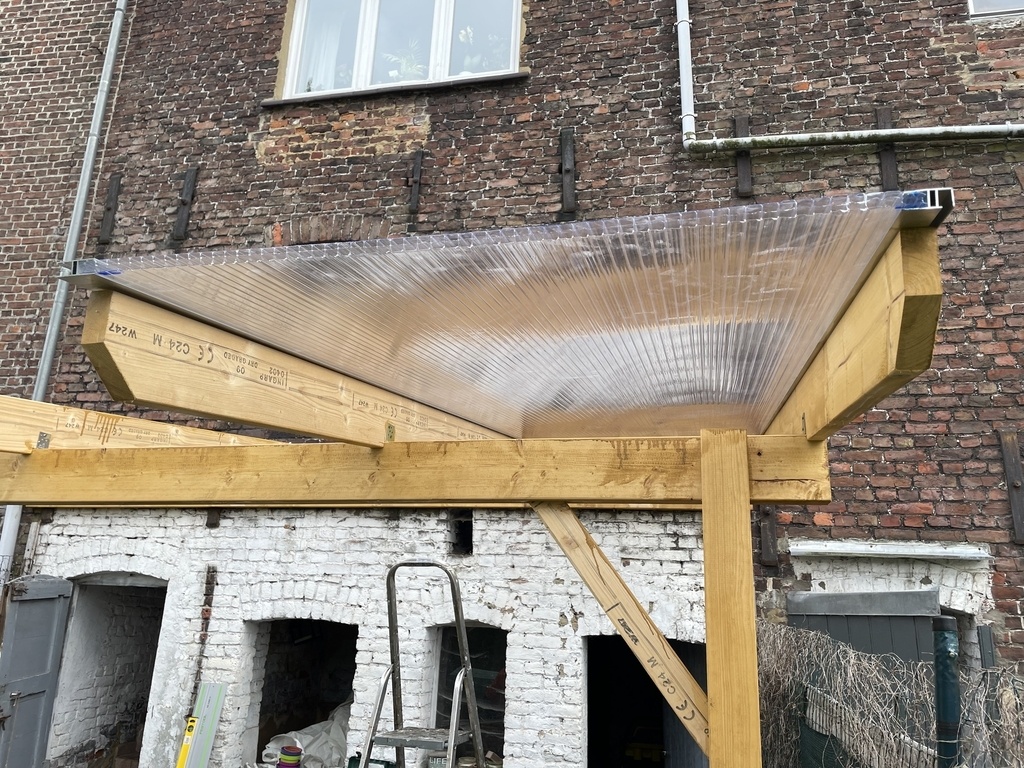

Nous avons procédé de droite a gauche. On comment c'abord par fixer le profilé de côté, puis on met la plaque, et on vient ensuite mettre le profilé de jonction.

Astuce : les plaques sont super dures a rentrer dans les profilés. Il faut alors les pincer sur les bords pour plier leur structure internet, et puis ca rentre tout seul tout en maintenant l'étanchéité !

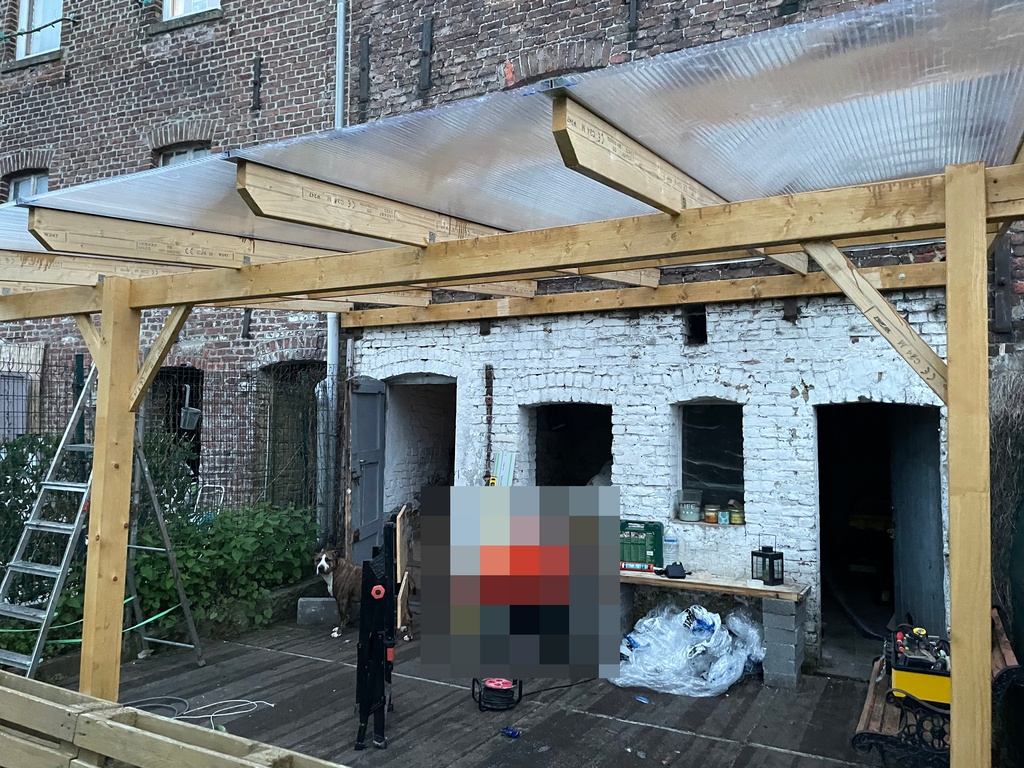

Ensuite, une fois qu'on a le truc on déroule.

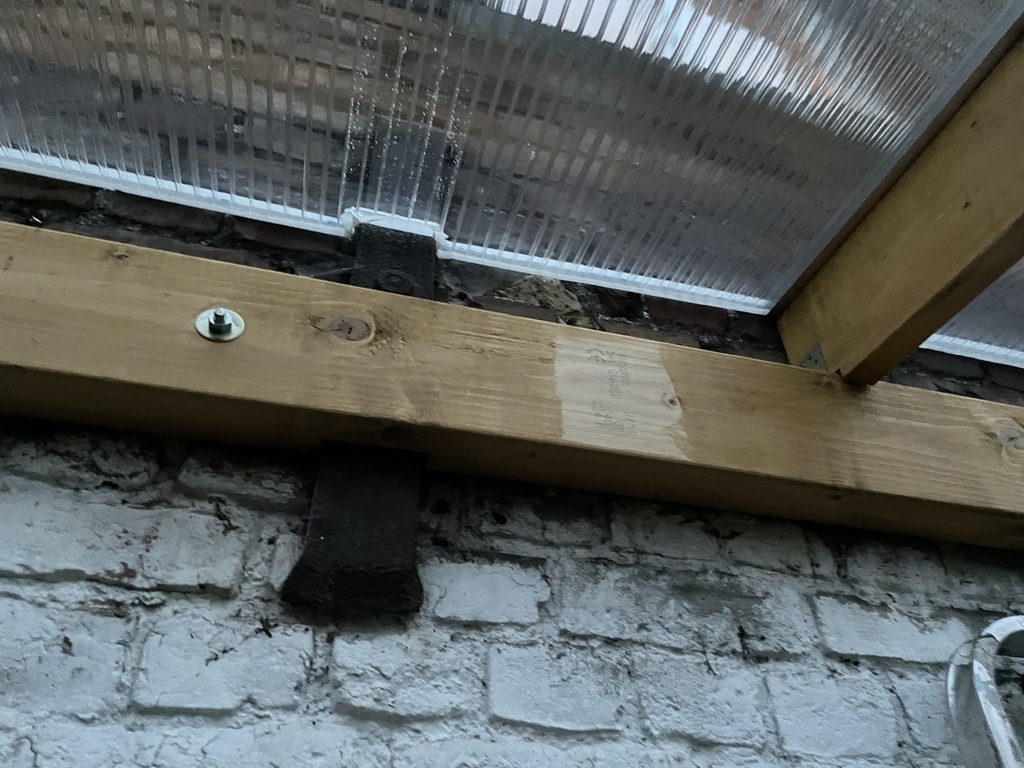

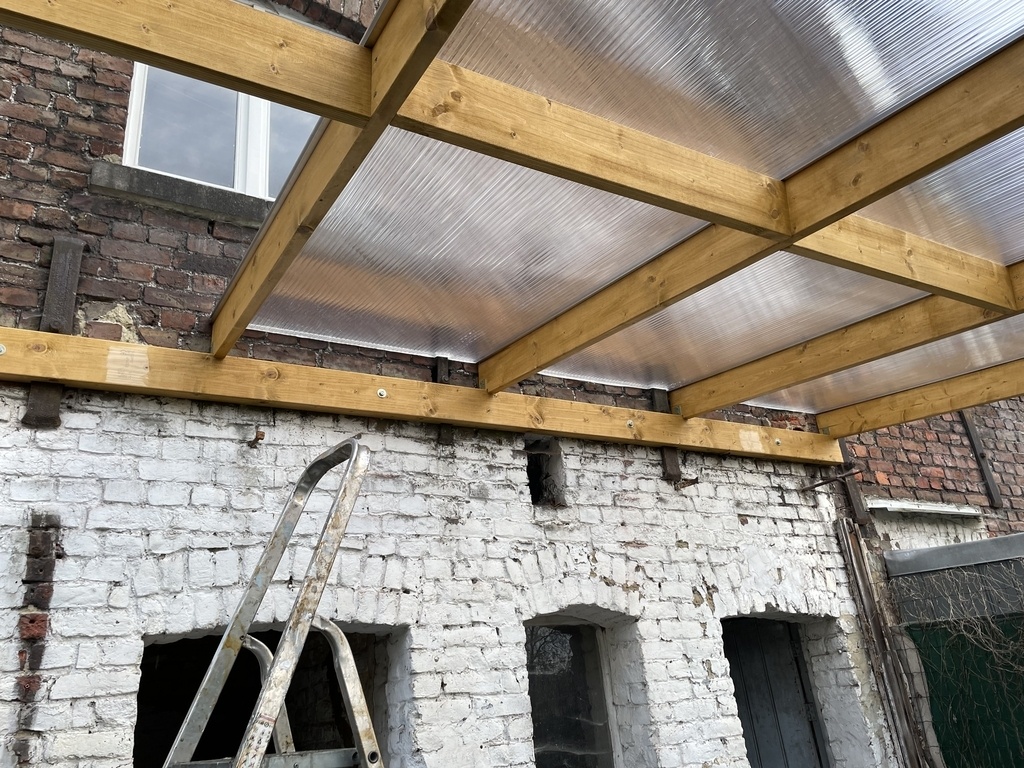

Avec les petites découpes pour que la plaque soit bien contre la facade. C'est fait à la scie sauteuse avec lame métal.

Astuce: pour faire les découpe, mettre du scotch de peintre pour boucher les alvéoles ;)

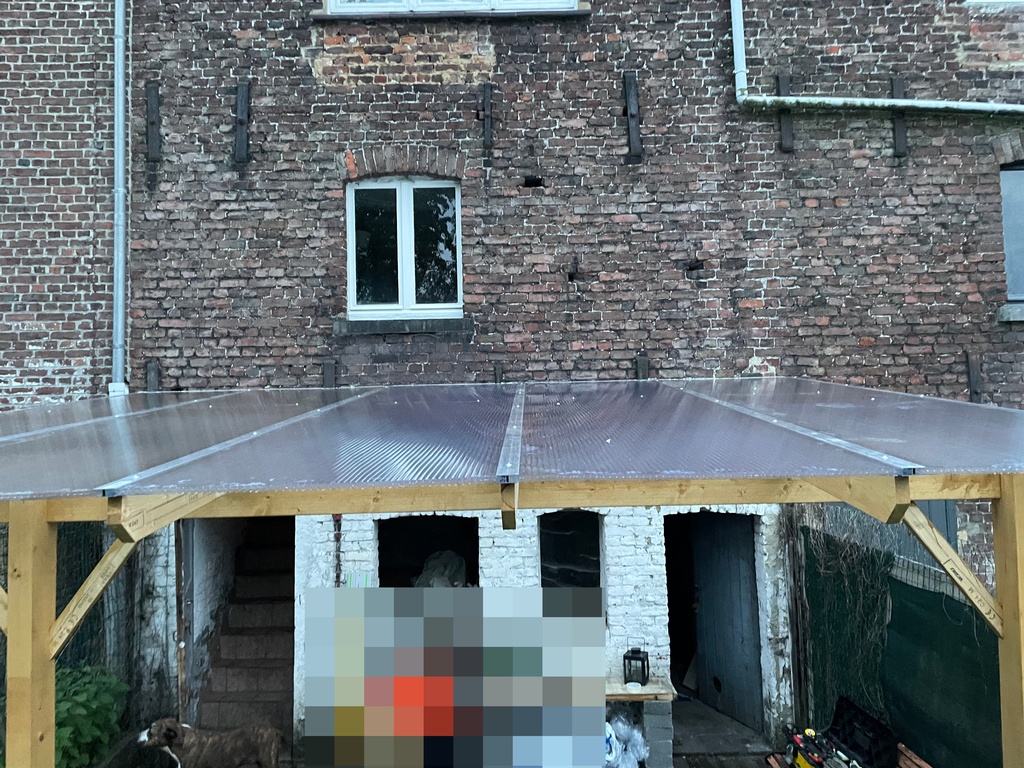

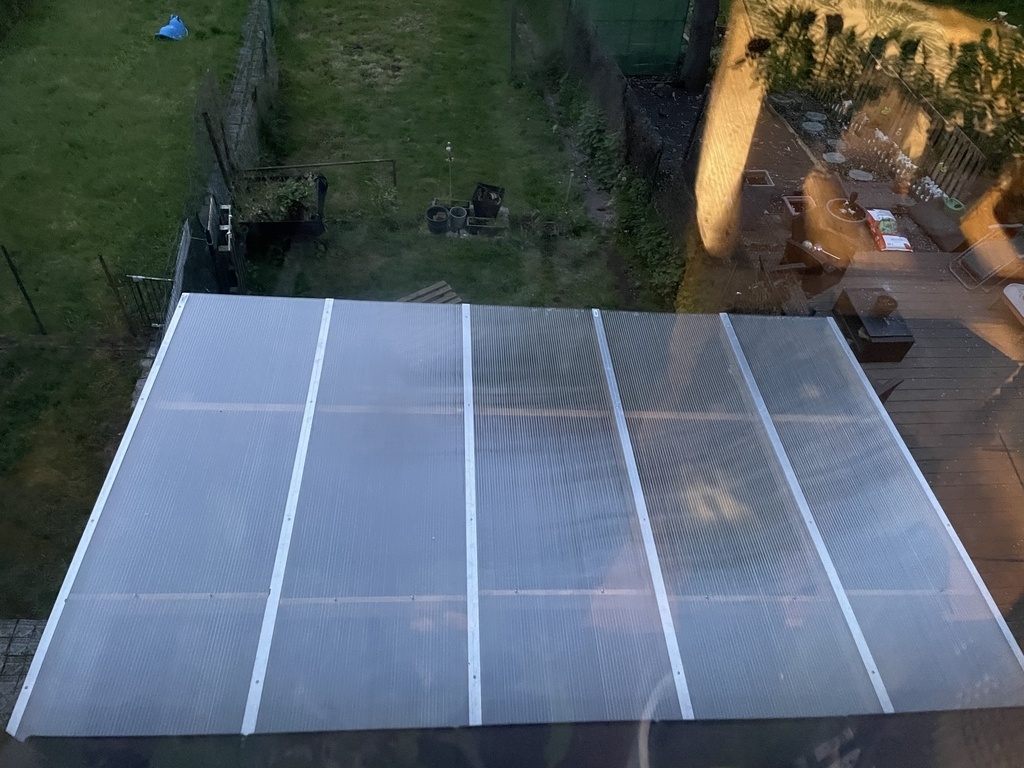

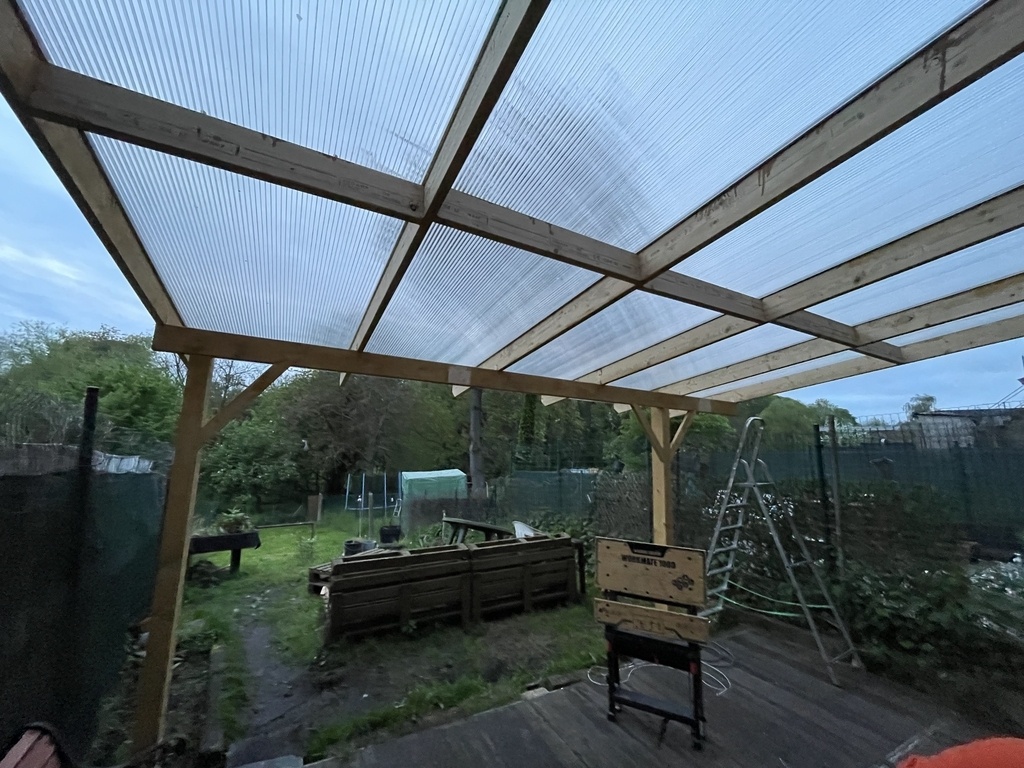

Et voila le travail.

Rest a mettre la gouttière et le joint d'étanchéité contre le mur, mais ca sera pour après!

Au total y'en a pour 1300euros, grosso modo.
