Pour l'affutage de mes fers de rabot/dégau, ciseaux à bois et fers de rabots, j'ai récemment acheté d'occasion une Tormek 2000.
Le précédent propriétaire la vendait avec les accessoires correspondant à l'utilisation que je souhaitais en faire (SVH-320 et SE-77).
Seul petit bémol, la meule était biseautée de 1 à 2 mm et avait un léger faux rond. J'ai démonté le tout et vérifier que l'axe principale n'était pas faussé.

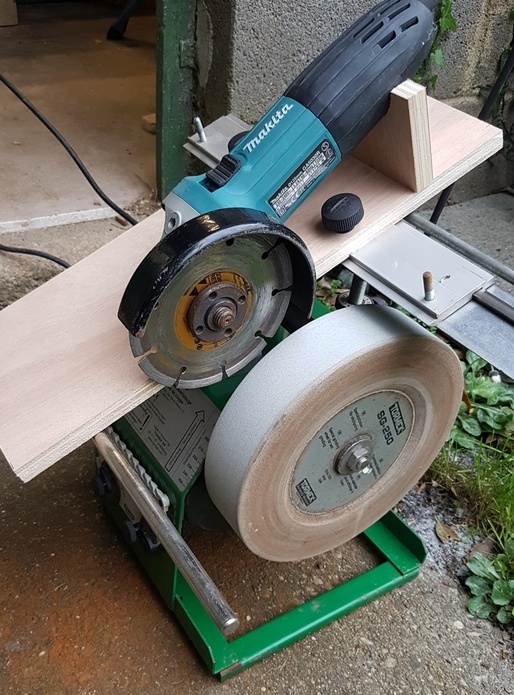

Je vous partage ici un petit montage d'usinage permettant de redresser facilement la meule et de manière précise.

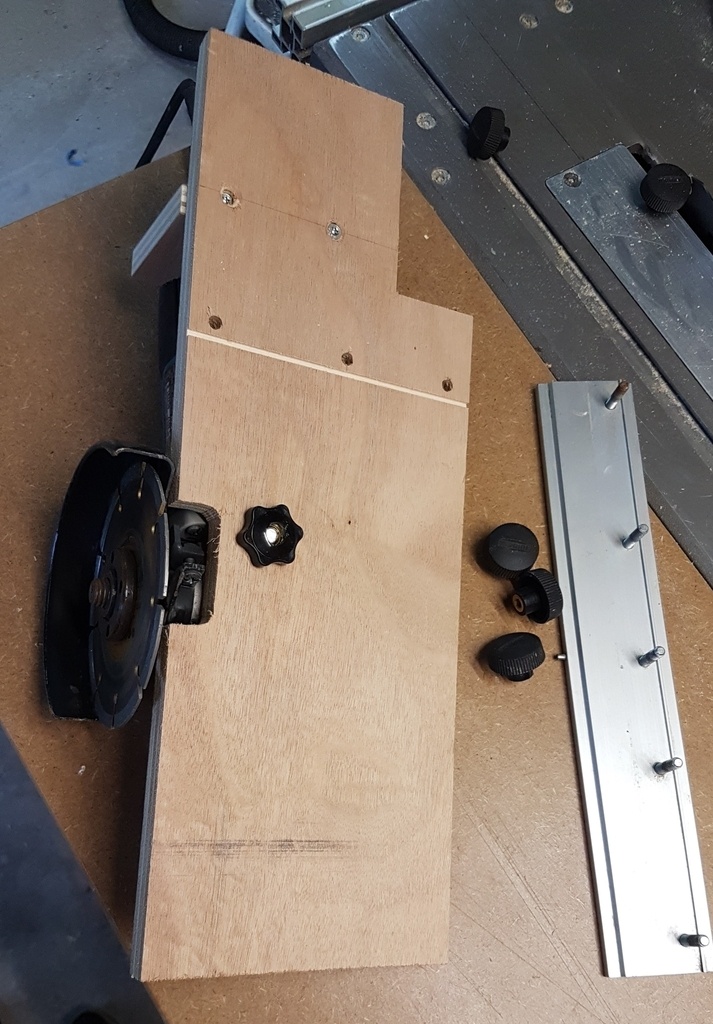

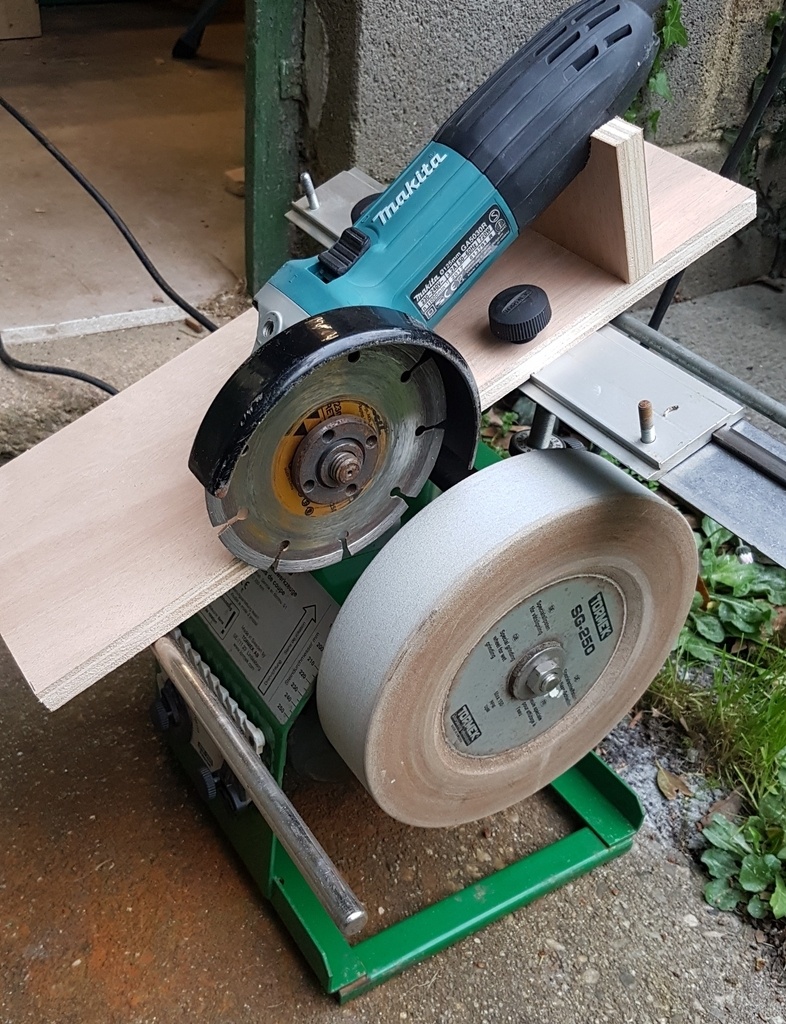

Il s'agit de fixer une planche de contre-plaqué sur le support d'affutage des fers de rabot-dégau et d'y fixer solidement une petite meuleuse avec un disque diamant.

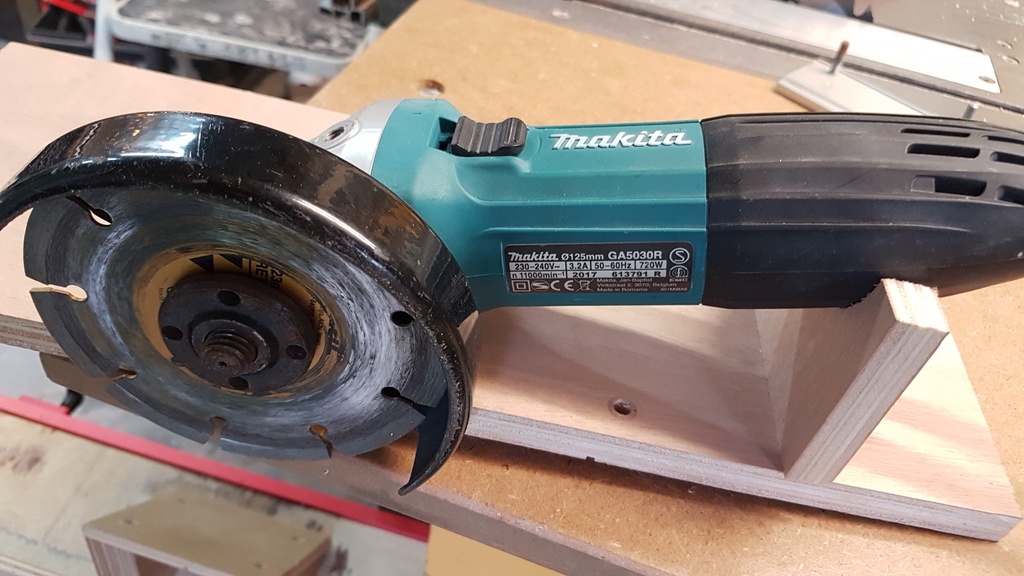

J'ai utilisé le trou fileté de la poignée de la meuleuse pour y mettre une tige filetée. Un écrou moleté sous la planche de CP vient fixer fermement la meuleuse. Pour éviter qu'elle ne tourne, j'ai ajouté une pièce de bois qui épouse la forme de la poignée.

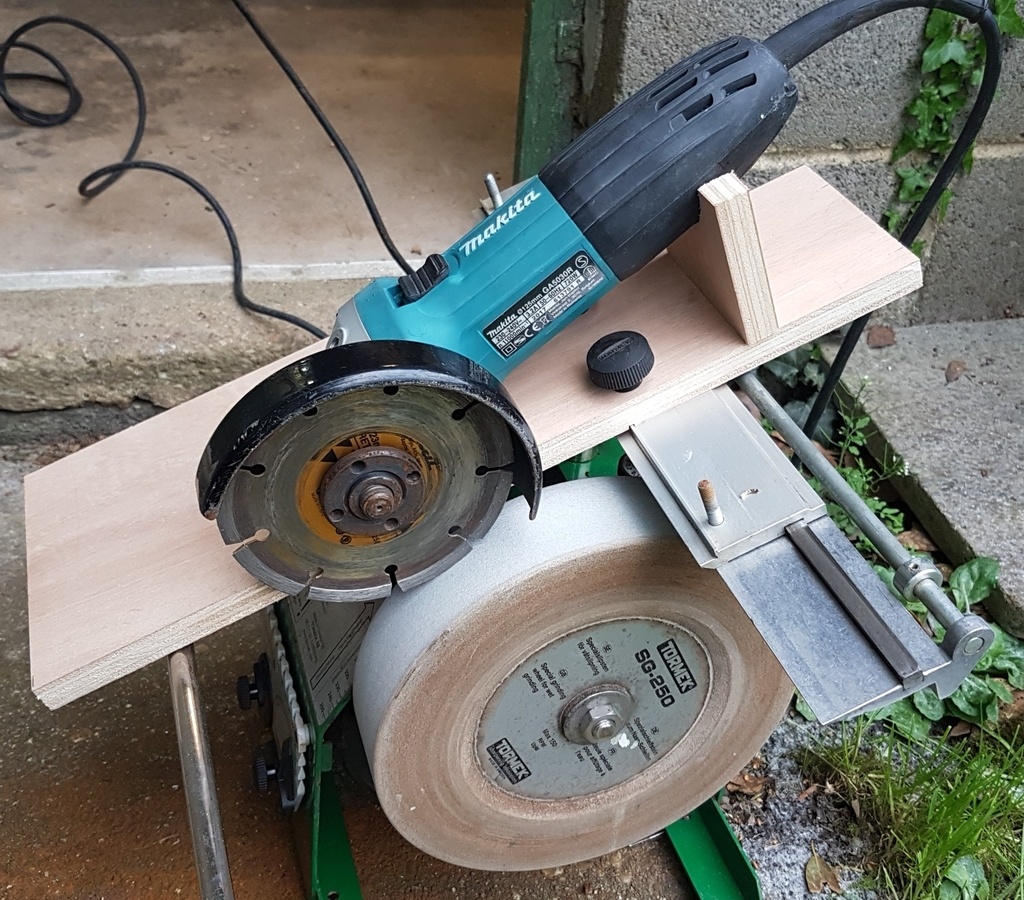

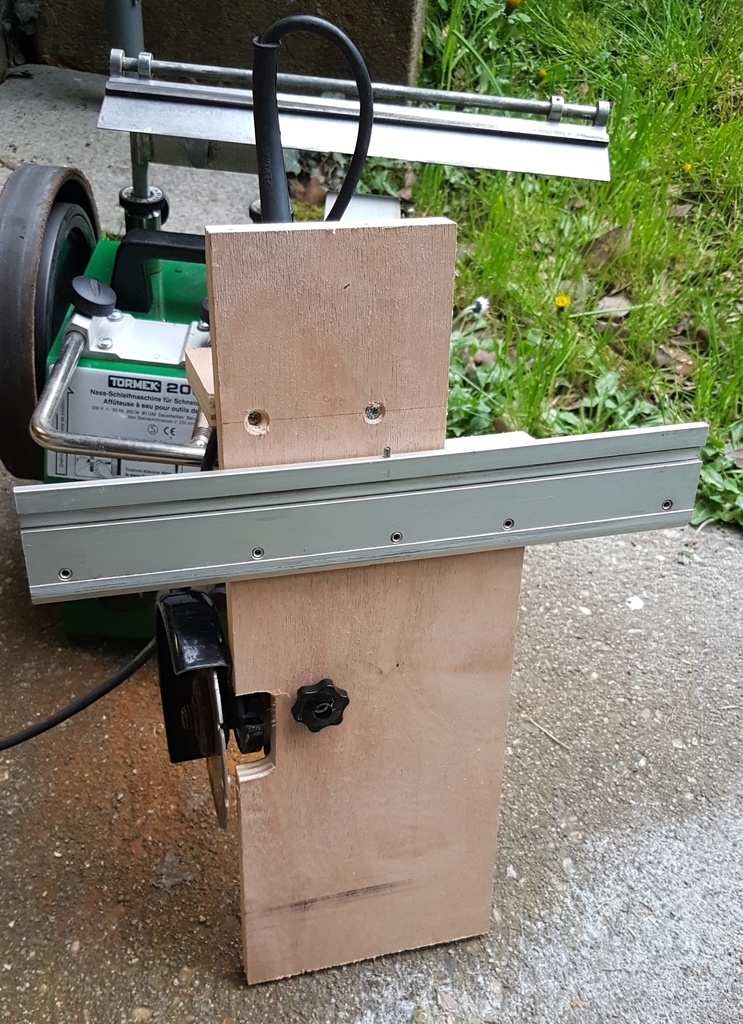

Le support universel de la Tormek monté à l'horizontal offre un deuxième point d'appui pour la planche de CP.
Les dispositifs de réglage de la Tormek permettent de descendre progressivement et avec précision le disque diamant sur la meule de la Tormek.
Le disque diamant de la meuleuse tourne beaucoup plus vite que la meule de la Tormek, en procédant avec de petites passes successives la meule est redressée et le faux rond supprimé et ceci en limitant le retrait de matière au stricte nécessaire.
L'état de surface est un peu rugueux. Il faut ensuite passer la pierre prépare meule pour rendre la meule plus lisse.
Comme la plupart des bricoleurs ont une meuleuse dans l'atelier, cela évite d'acheter le dispositif redresse meule de Tormek à presque 100€.
Pas certain d'ailleurs que ce dispositif élimine facilement les faux rond.
Je me suis inspiré pour ce montage d'une discussion sur le forum de métabricoleur (metabricoleur....le-a-eau-ou-pas). Le montage proposé est réalisable sans aucun dispositif Tormek. Uniquement avec des chutes de panneaux.
Publications associées
Licence
Discussions
Géniale l'idée, mon tormek est au placard car je traine la patte à mettre ces 100E dans un petit bout de métal (+ diamant?)...
A réfléchir donc
19 € ici : dictum.com/fr/...-diamant-705259
C'est pas suffisant ?
Pour corriger un faux rond, j'en doute fortement sans dispositif de maintien pour l'outil de dressage. C'est plutôt cet accessoire Tormek qu'il faut : TT-50
C'est même sûr que non : j'ai tenté avec un moyen de fortune similaire, mais ça ne marche pas. Soit tu appuies sur la meule et ça aplanit mais ça ne redresse pas le faux-rond (même peut-être au contraire), soit tu le maintiens fixe mais même en le laissant tourner des heures ça ne marche pas. L'accessoire TT-50 je ne connais pas.
Ara tu as essayé sur une meule de type Tormek ? Je dois de mon côté redresser une meule basique et je comptais acheter cet outil.
benjam non, c'est un touret à meuler "sans marque" et surtout sans guide... d'où une difficulté supplémentaire. J'avais fait un support relativement fixe pour y mettre un vieux tiers-point (puis j'ai essayé avec une pierre à redresser les meules), de sorte que ça touche la meule sur son excroissance sans la toucher dans le creux. Après des heures de rotation ça n'a à peu près rien donné. C'est pourquoi je pense que l'idée de la meuleuse avec disque au diamant est bien plus efficace, du moment qu'on peut la mettre sur un support adapté.
Malin
Mais je pensais que Tormek avait une solution pour rectifier ses meules ?!
Oui, c'est le TT-50 à environ 80€ + frais de port. Le montage et l'opération de dressage m'ont pris environ 1h. Plus rapide que d'attendre un colis et moins cher
Bonjour, effectivement il est nécessaire de dresser sa meule à eau de temps en temps, surtout si l'on affute des gouges de tourneur. Pour ma Scheppach, j'ai opté pour le redresse-meule de Tormek et j'en suis satisfait. J'ai bien peur qu'avec votre dispositif, tout ingénieux qu'il soit, votre meule ne tienne pas bien longtemps. Penser au coût de remplacement de la meule ! Cordialement.
Tormek survend quand même pas mal ses matériels sur une réputation pas forcément justifiée *. On peut opter pour des solutions DIY parfaitement fonctionnelles ;-)
Par exemple, dans un autre registre, votre support de meulage est
(* Pour info, il y a qques temps, Tormek s'est rendu compte que le châssis en plastique d'une de ses séries de meule se déformait à la longue...)
Bonjour EtienneVR,
Oui effectivement, comme la meule était biseautée et présentait un faux-rond, il a fallut enlever un peu de matière. Il en aurait été de même avec l'accessoire Tormek TT-50. J'espère ne pas avoir à redresser autant la meule dans l'avenir. Le propriétaire précédent ne l'avait pas fait depuis bien longtemps.
Pour l'affutage de tes gouges, je te suggère un dispositif assez simple à réaliser soi-même, que j'ai posté sur l'Air du Bois. Là encore l'amateur de FLTM (fais-le toi-même) peut faire des économies substantielles. Si tu vas sur ma page, tu verras aussi divers outils à réaliser soi-même et même un compas forestier. C'est très agréable de partager plutôt que de rester isolé dans son coin. Cordialement.
Bravo ! très astucieux.
