Matthieudesbois

Escalier courbe lamellé collé

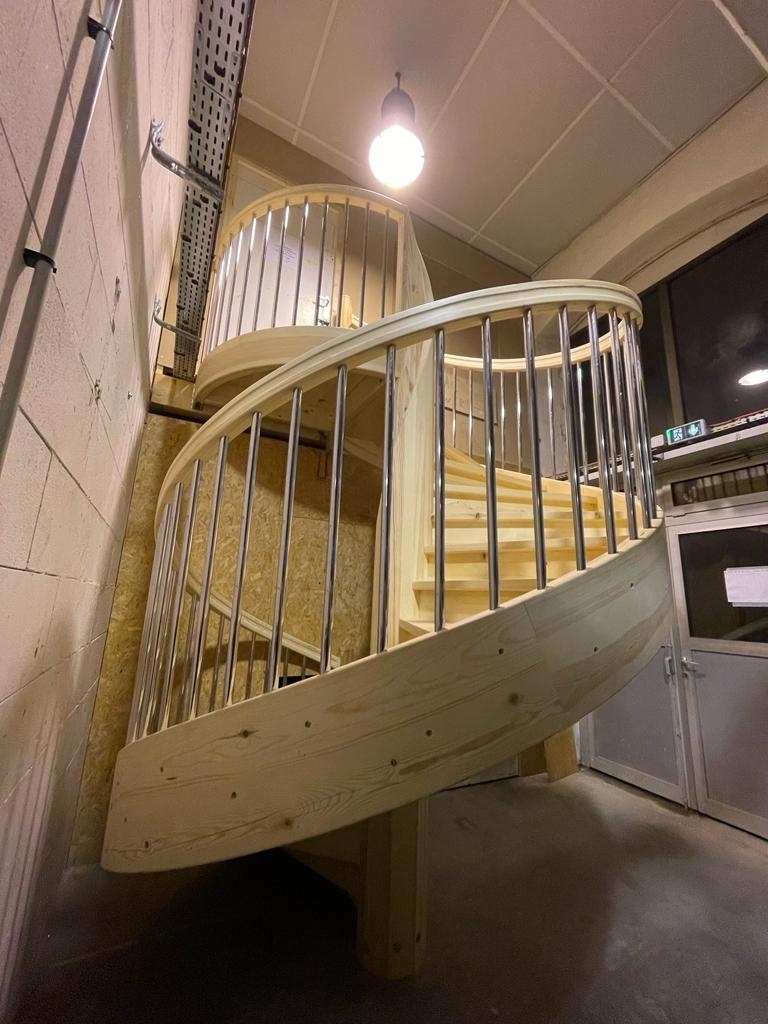

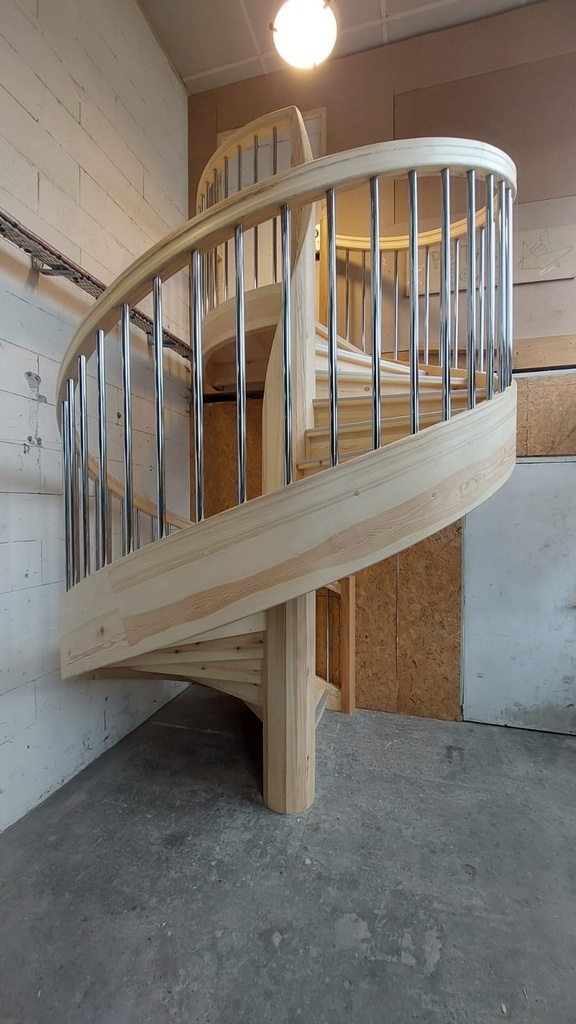

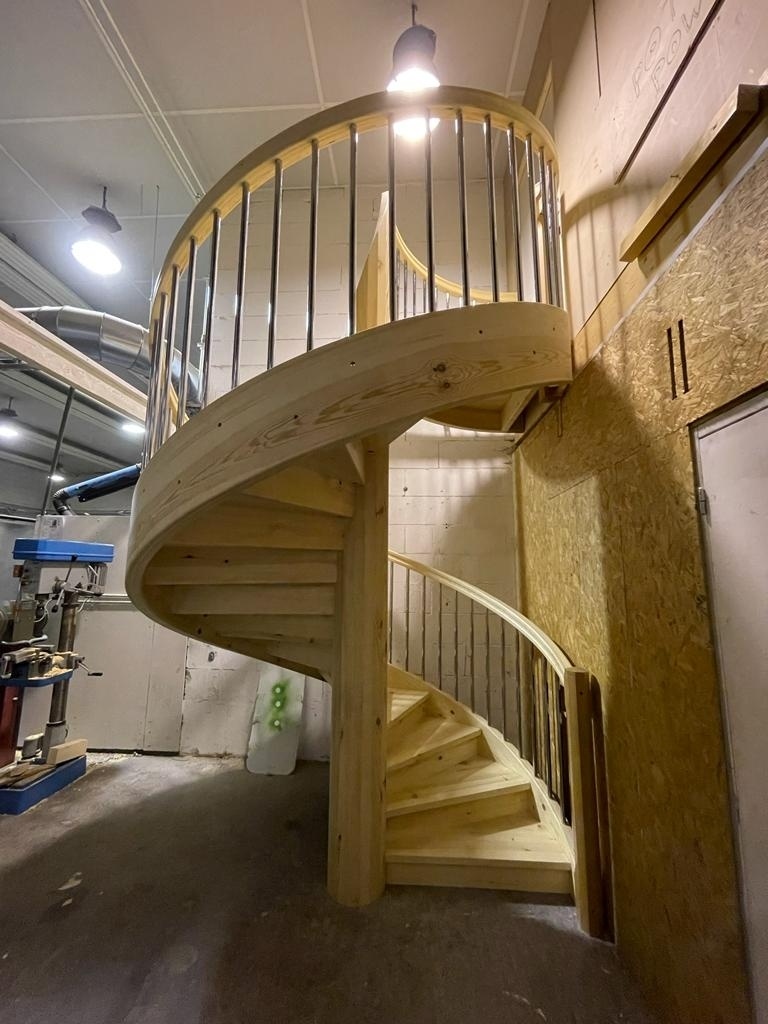

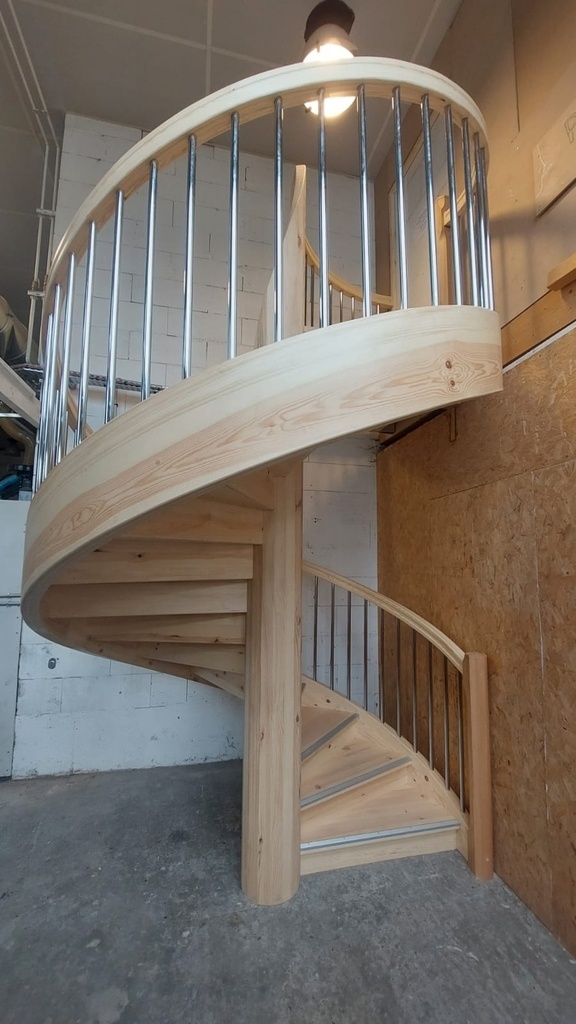

Etude et fabrication d'un escalier courbe en pin sylvestre avec limon extérieur en lamellé collé et poteau central creux façon mat de bateau.
Le limon extérieur ainsi que la main courante sont en 2 morceaux et forme un cercle complet vu en plan.

De mémoire les dimensions sont les suivantes:
-Le diamètre extérieur de l'escalier est de 2200mm,
-l'emmarchement est de 900mm,
-le poteau central à un diamètre extérieur de 300mm et une épaisseur de 60mm, il n'est pas rond mais possède 16 faces
-il y a 17 marches de 172mm soit une hauteur à monter de 2924mm
-le limon et la main courante extérieure ont une épaisseur de 60mm
-les marches et le palier font 38mm d'épaisseur
-les contremarches font 20mm d'épaisseur

Lorsque j'aurais un peu de temps j'essaierai de vous faire un pas à pas sur la fabrication de cet escalier.


Discussions

Matthieudesbois  a publié la création "Escalier courbe lamellé collé".
il y a 1 an
MonsieurBella

Honnête pour aller à la salle de pause visiblement 😆
Bon bah je prend le lead, superbe travail!!!
Hâte d'un pas à pas
Bonne journée

kaj

Bravo! Des escaliers comme on les aime, le fût central est d'une belle conception.
Super boulot

Kentaro

Impressionnant...

FMJ
( Modifié )

Tu n'arrêtes pas !!!! Tu dors un peu ? 😅

Matthieudesbois

J'avais du retard sur les publications depuis 3 ans mais je dors quand même un peu 😂 Enfin quand je ne réfléchi pas au prochain projet tordu 😅

CyrilM13
( Modifié )

c'est magnifique , mais question bête , comment vous faites pour le sortir de l'atelier , le transporter et l'installer chez le client ? ça se démonte et ça se remonte ?

Matthieudesbois

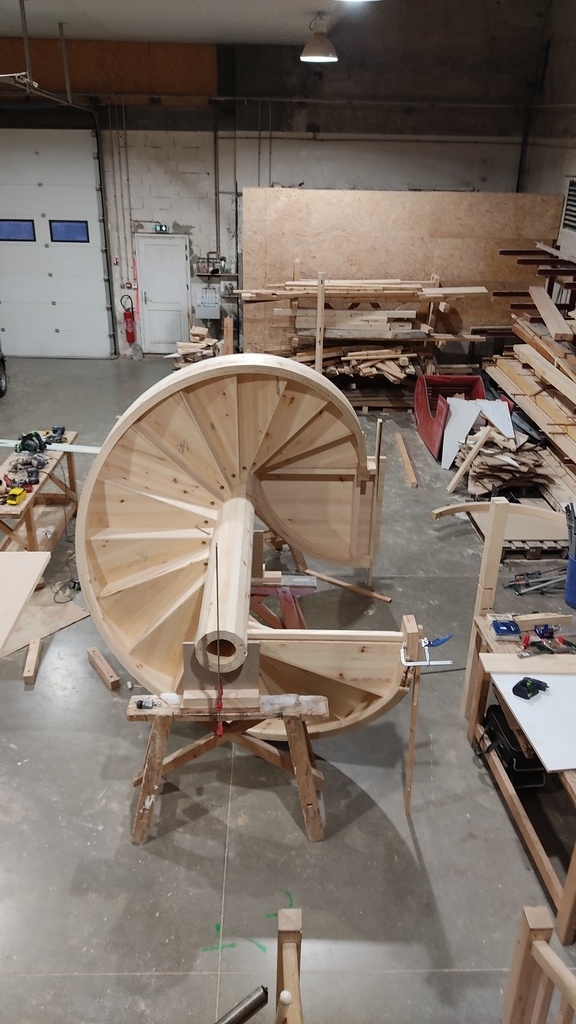

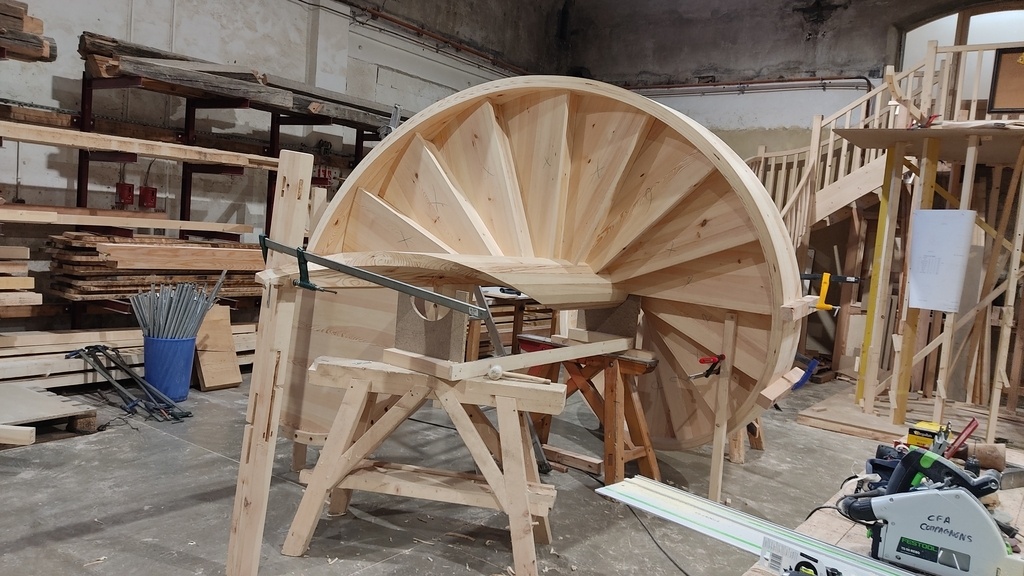

L'escalier a été redémonter et remonter en effet, pour le transport ça allait, il a été posé dans l'atelier

zebulette

Respect

sylvainlefrancomtois

un festival !! 😵

RPs

Super boulot.
Vivement le pas à pas.

Didier

Le plafond est haut dans ton atelier.
Ça a l'air pratique pour aller changer l'ampoule 🤣.
Y a plus simple, mais c'est beau.
Blague à part, super boulot 👍👍
Et merci pour cette avalanche de créations partagées.

Marc Janod

Impressionnant 🤩
Le boulot des pros, c'est beau !

Et bien volontiers pour la proposition du pas à pas 👍

Boisneuf

Magnifique, toujours estomaqué de voire ces escaliers courbes...
Vivement le pas à pas...

Doudou06

Chapeau bas

campion
( Modifié )

bravo pour ce travai pays.Quelle colle as tu utilisée?kenavo

Matthieudesbois

Pour le lamellé collé j'ai utilisé la colle PU 510 de Kleiberit qui a un temps ouvert d'environ 50min et qui demande un temps de serrage de 7-8h

campion

top merci

Nikoz
( Modifié )

Magnifique ! Beau travail
Le poteau central est fermé en haut ou tout ce qui y tombe est perdu a jamais ?

Matthieudesbois

il est fermé au niveau du départ de la main courante sur le bas du poteau central

leboisetben

Impressionnant ! Vraiment magnifique travail.

pontordu

magnifique travail ,j'aime beaup

daho12

bel ouvrage
