Dessin d'ensemble : Pierre-Alain Cornaz Studio
Il y a toujours un projet qui nous fait repousser nos limites. Je m'étais juré de ne jamais faire d'escalier ... (parce que c'est comme le tournage : t'es directement jugé par la tradition, et t'as pas bien le droit de faire autrement) ... et bien c'est raté.
Les contraintes
Donc, voilà, je vous présente ce projet qui a été fait en prenant en compte un ensemble de contraintes qui initialement me poussaient à refuser ce projet.
Esthétique
- Pas de stylobate ou autre plinthe. Les marches doivent affleurer le mur
- Aucun chant doit être visible s'il n'a pas une fonction esthétique choisie

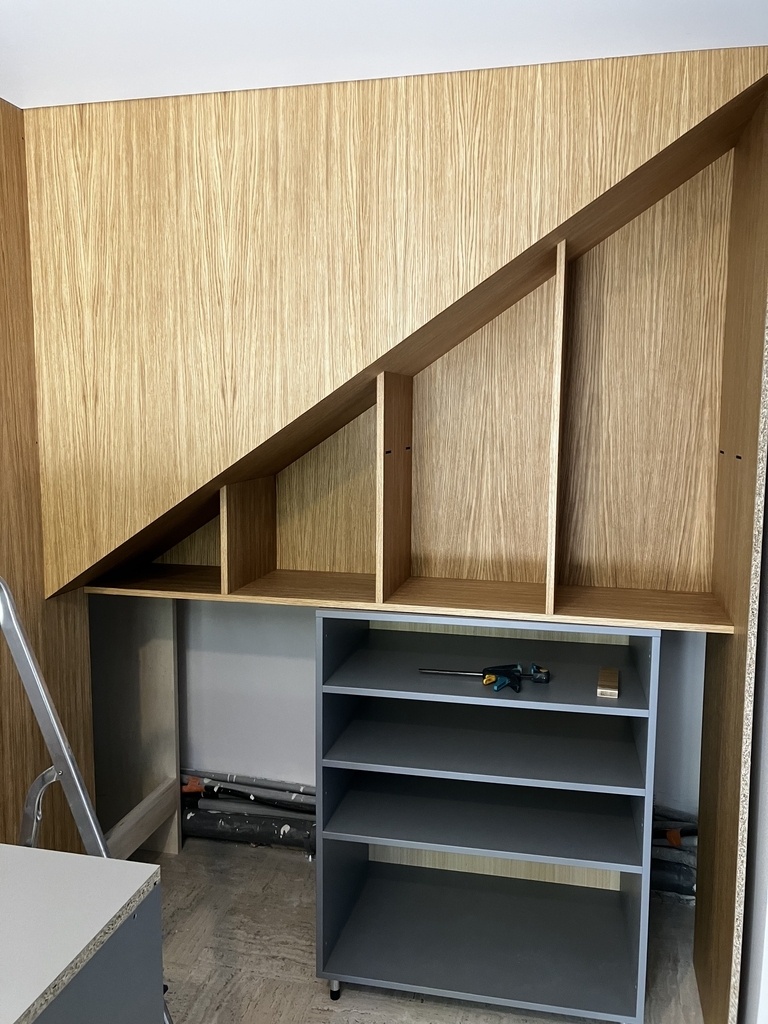

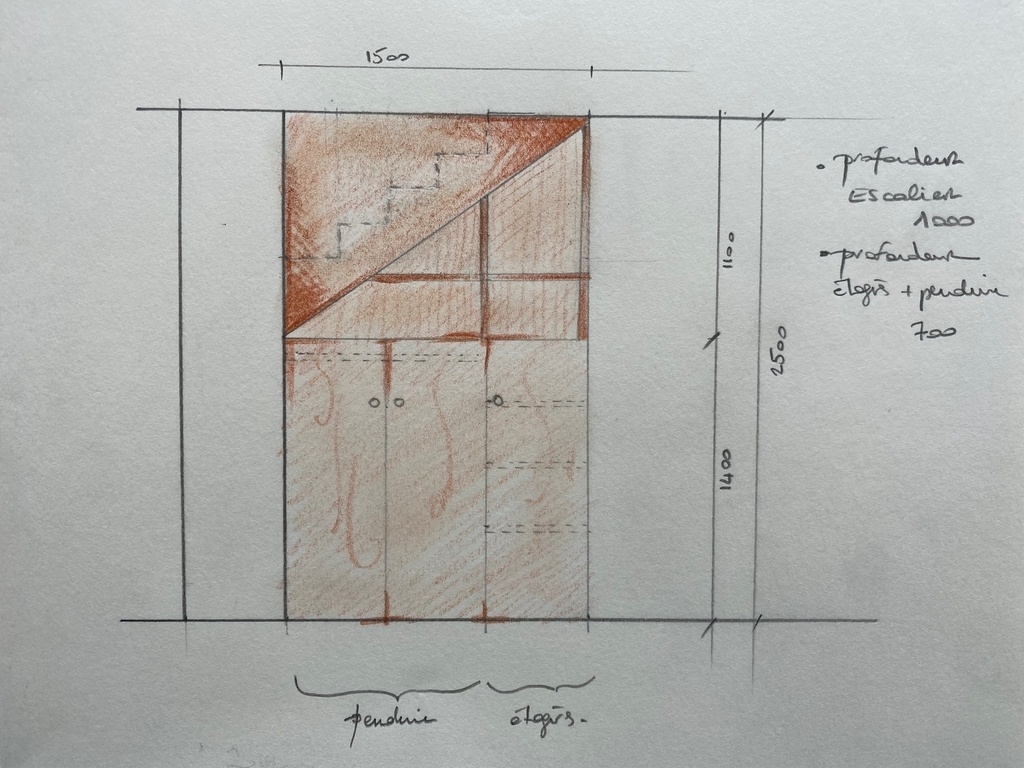

- Un meuble mi-ouvert mi-fermé doit suivre la pente sous la volée droite
- Le poteau doit être habillé de bois
Techniques
- Doit être facilement transportable sur 150km
- Doit pouvoir être assemblé par une seule personne
- La prise de côte ne pouvait se faire qu'à un moment où les placos n'étaient pas finis et la chape d'arrivée pas coulée ...
- Impossible de se fixer aux murs
- Il y a pas mal de tuyaux à esquiver
Ma stratégie
Etant un peu inquiet que les côtes mesurées ne soient pas les mêmes à la pose, j'ai fais le choix de prendre en référence le noyau que j'allais créer autour du poteau (Qui d'ailleurs n'est lui même qu'un habillage pour cacher un simple tuyau. Pas de fonction porteuse.).
Ainsi, je pouvais avoir toutes les découpes intérieurs faites en atelier. Ne resterait à ajuster sur place que l'affleurement avec le mur de chaque marche.

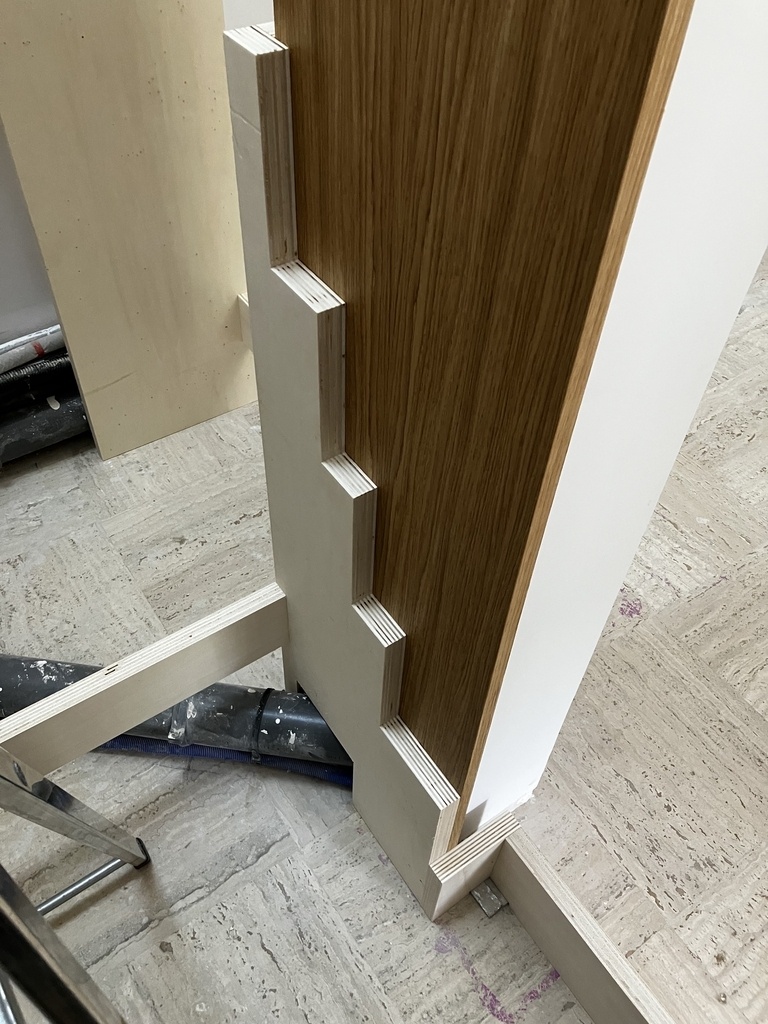

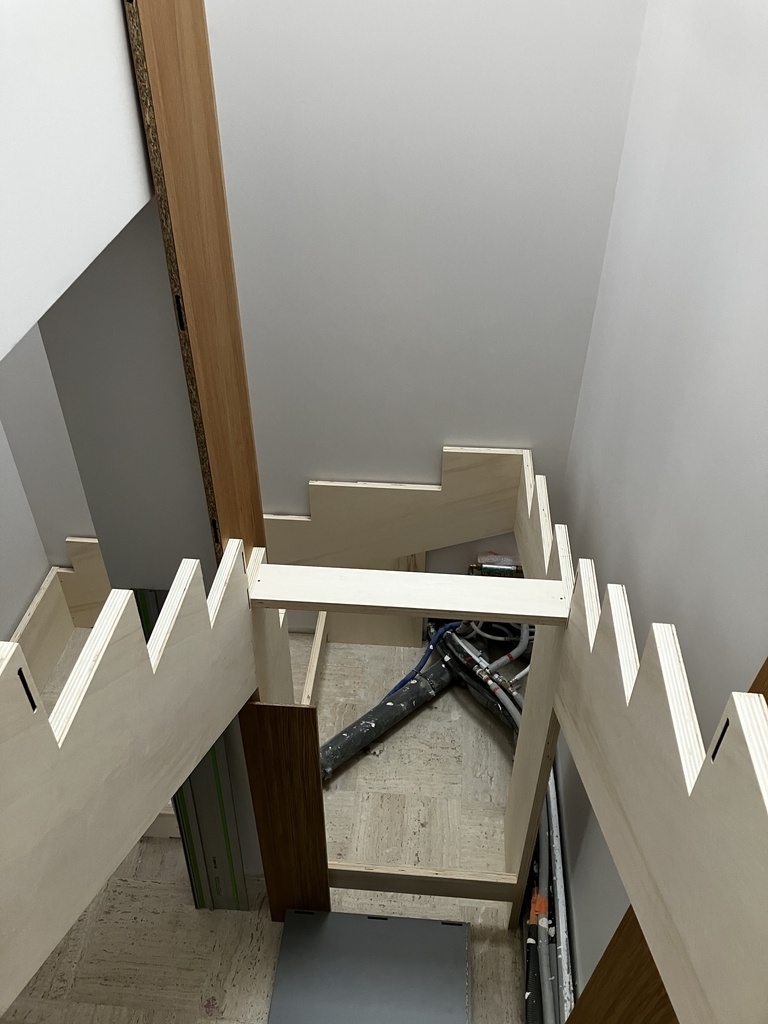

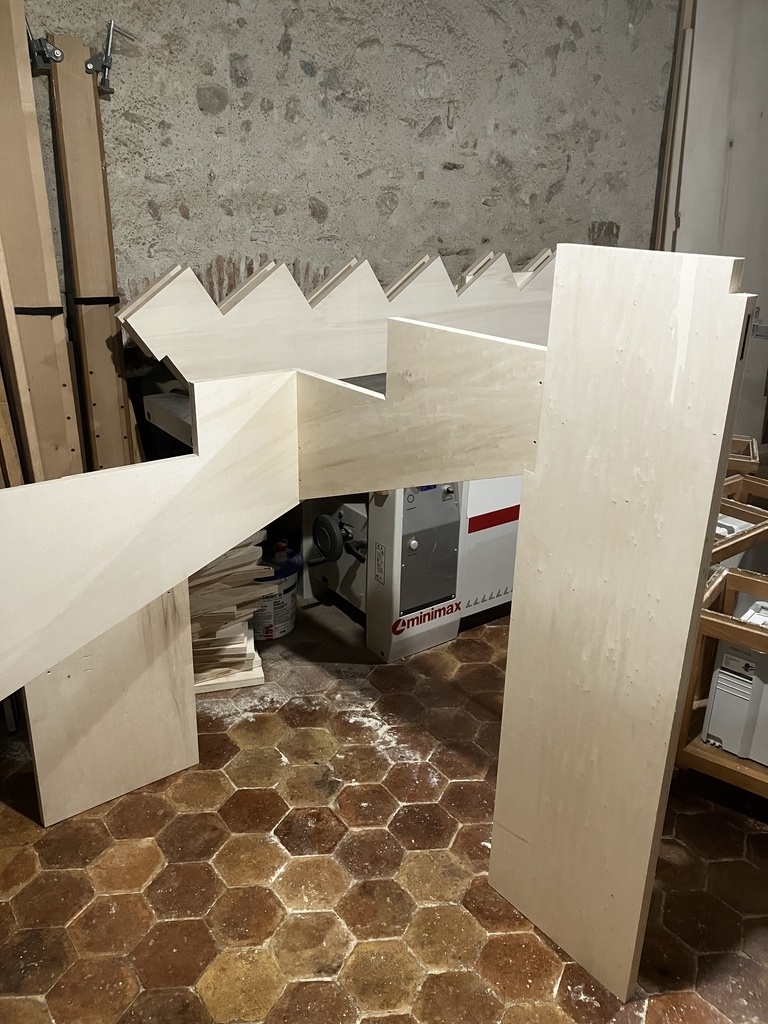

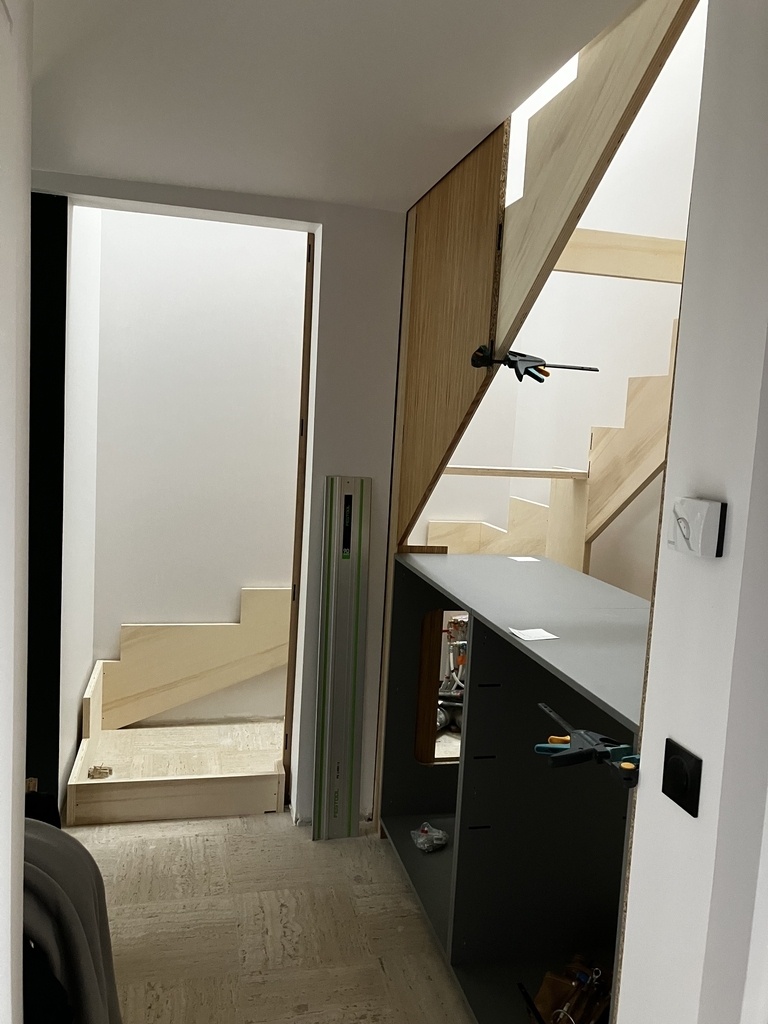

La structure porteuse

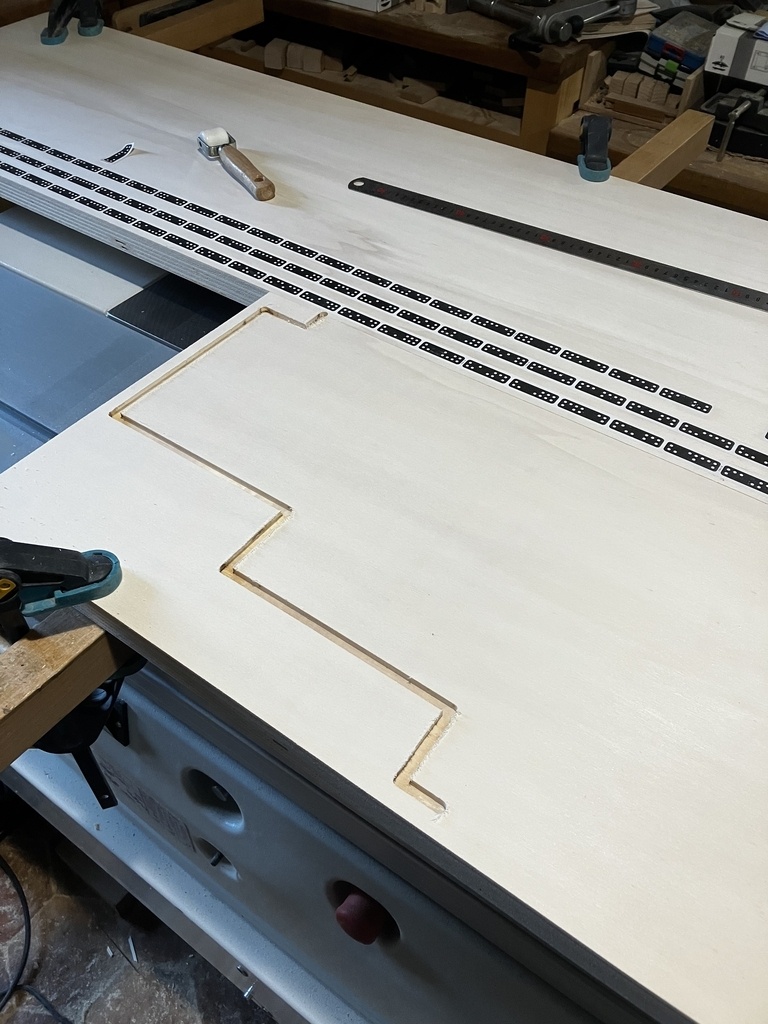

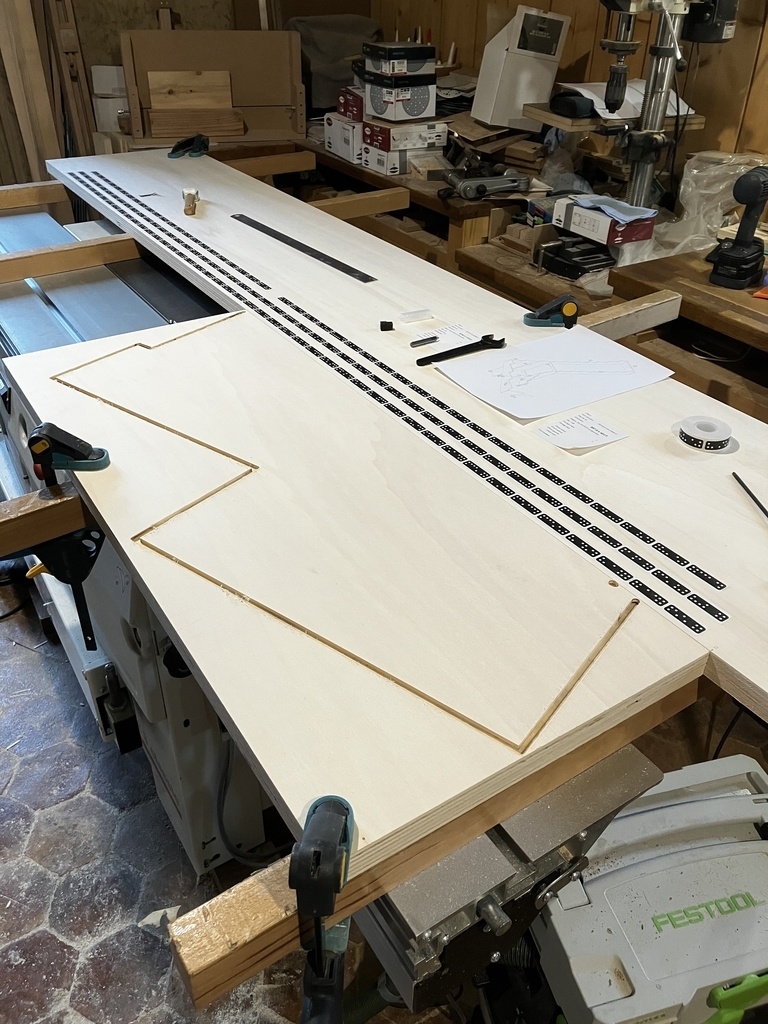

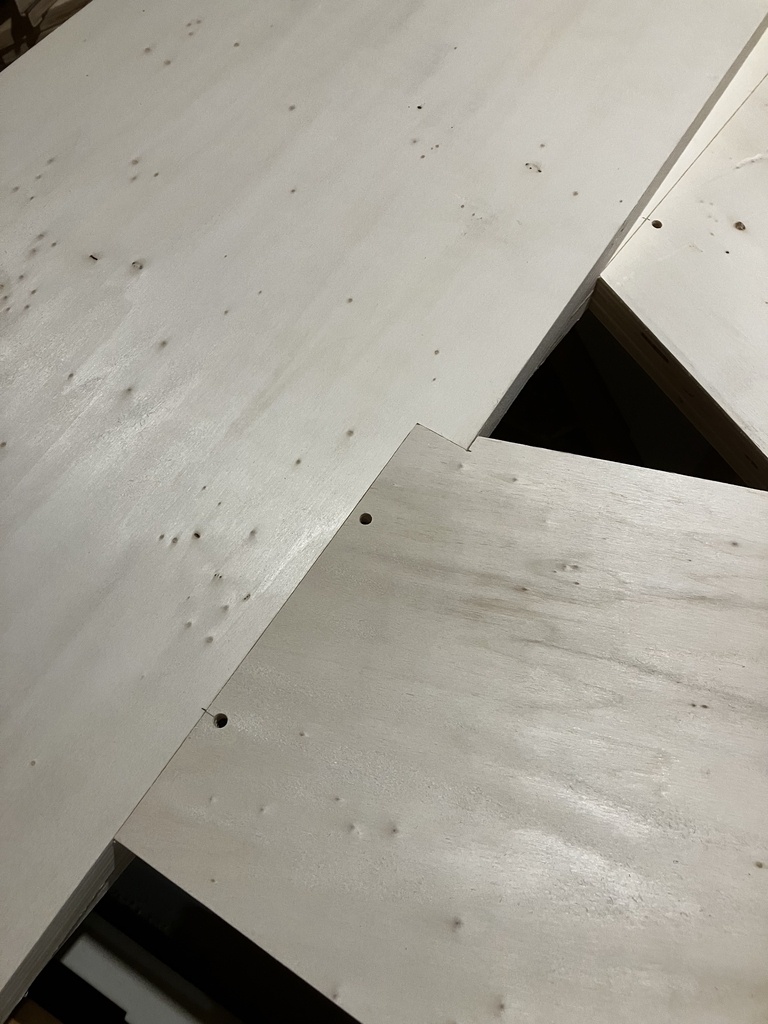

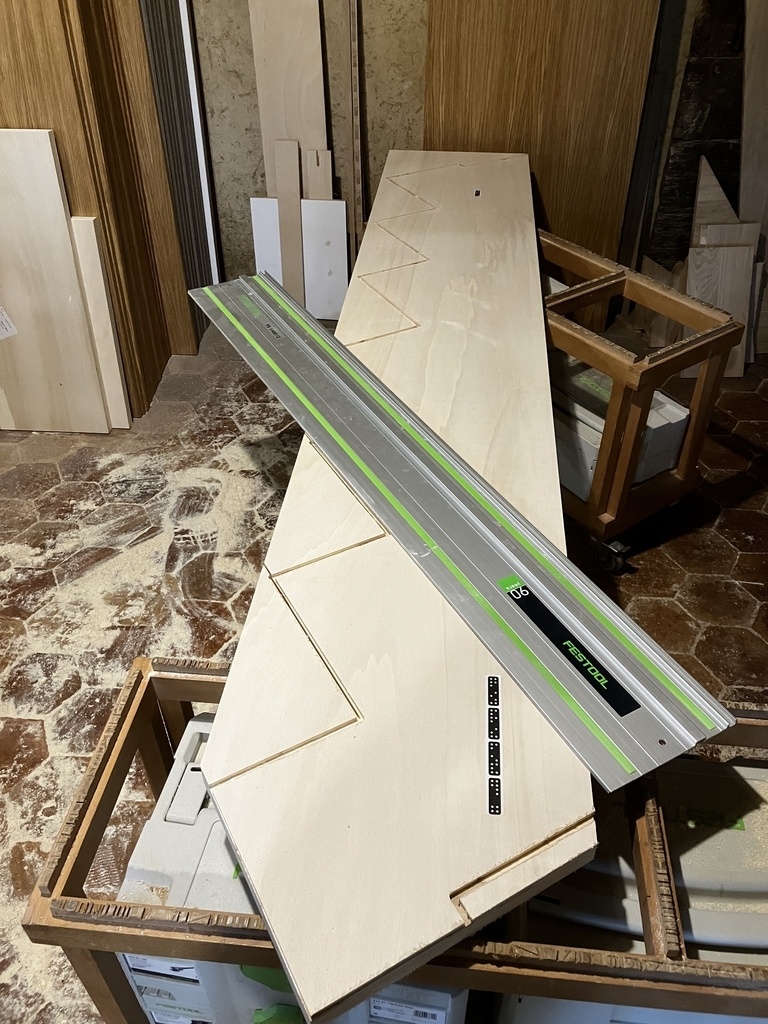

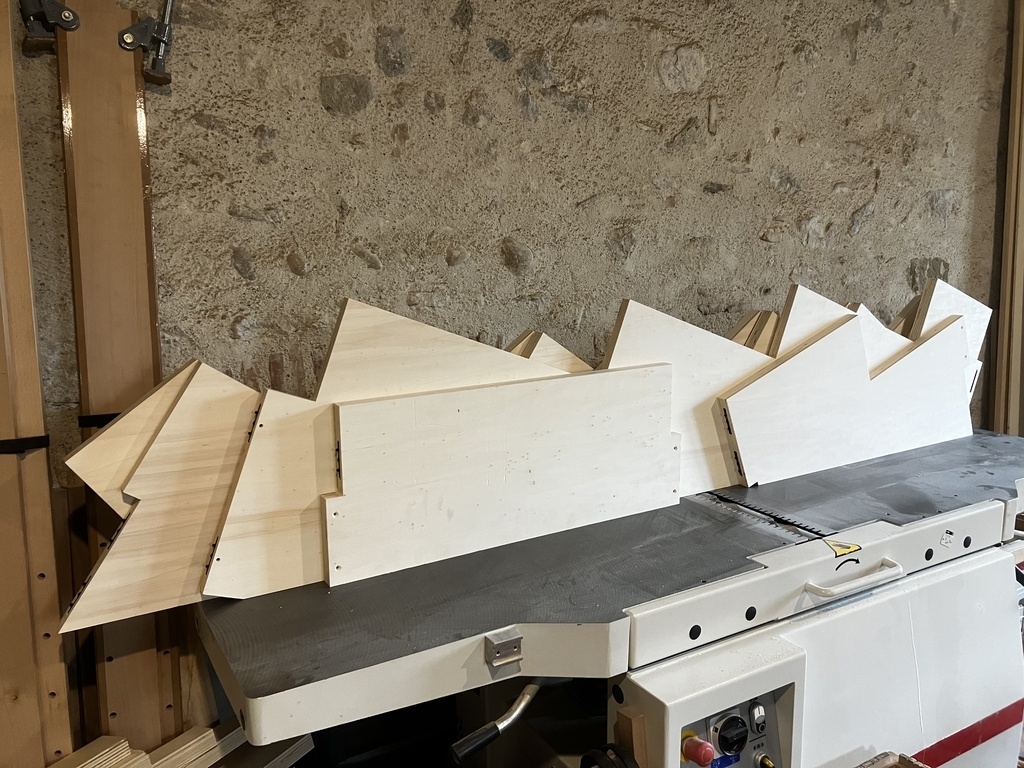

La structure porteuse de l'escalier est en CP peuplier 30mm. Elle a été modélisée sur SketchUp et chaque pièce a été pré-usinée à la Shaper Origin sur 6mm de profondeur. Puis ensuite grossièrement découpée à la scie plongeante et fini à la fraise à affleurer.
L'assemblage des différentes parties de la structure se faisant avec des clamex (non porteurs et facile à tenir la pièce d'une main et verrouiller de l'autre).
C'est la forme de chaque pièce qui viendra porter la suivante, pas les clamex.
Les marches

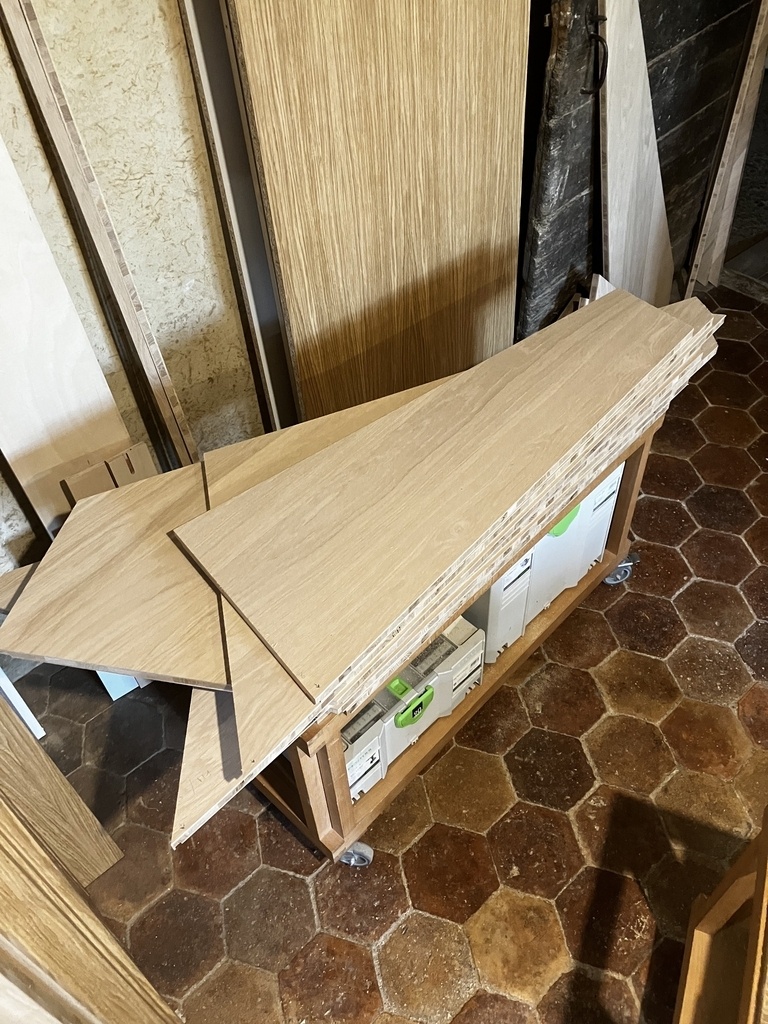

Pour les marches, j'ai fais le choix de partir sur un 3 plis tout chêne de 19mm. C'est pas épais, mais dans ma conception, la marche est collée à la contremarche précédente et suivante. Ce qui la rend rigide.

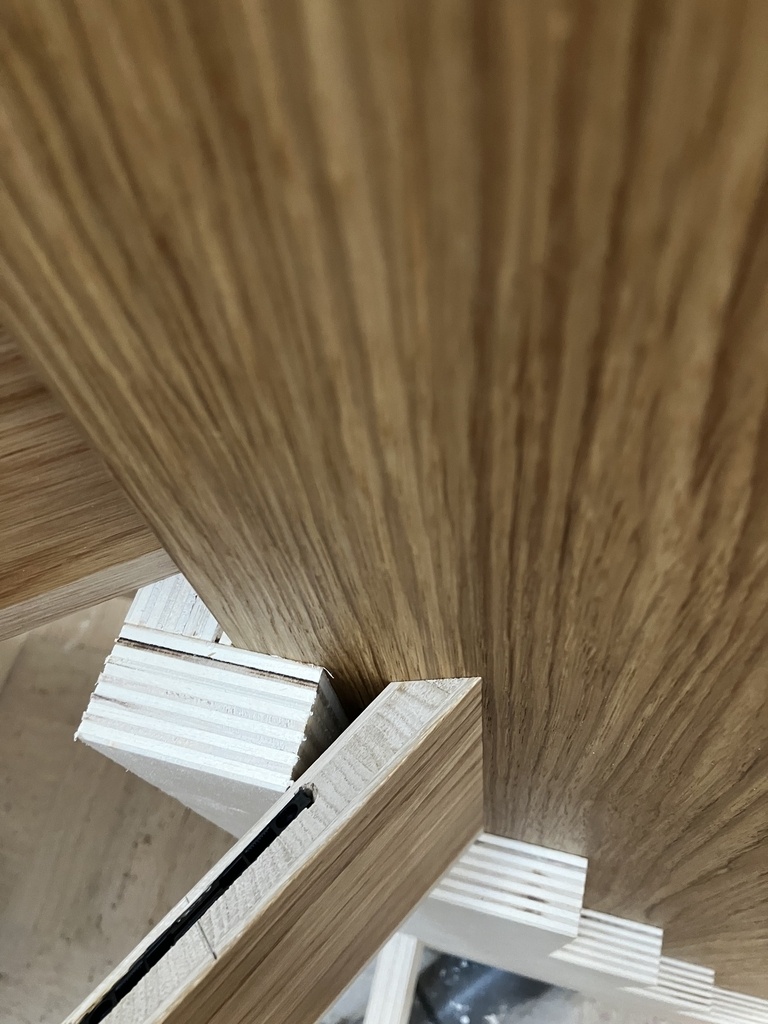

L'assemblage entre la marche et sa contremarche se fait par une coupe d'onglet et des clamex pour tous les montages à blancs au moment de la découpe d'affleurement et pour presser au moment du collage final.
L'assemblage entre la marche et la contremarche précédente se fait colle et vis.
Même si le 3 plis à l'inconvénient d'avoir la moitié du fil du bois qui n'est pas dans la longueur de la marche, c'est assemblage "continu" permet une excellente rigidité de chaque marche. Tout en allégeant le poids du bazar.

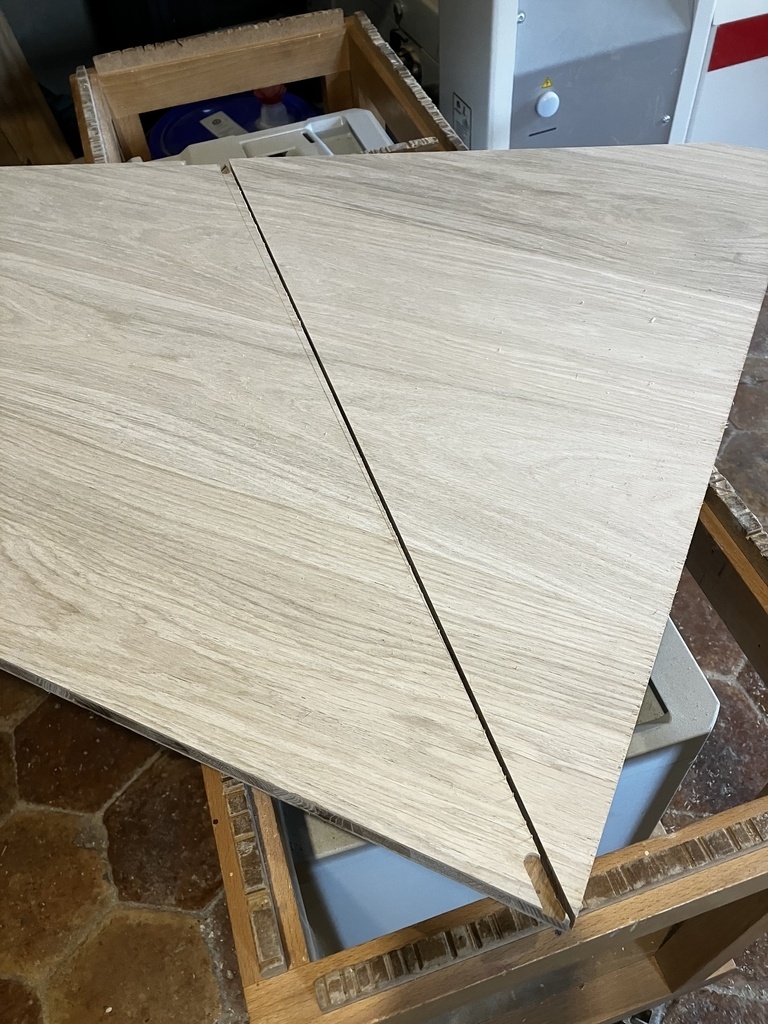

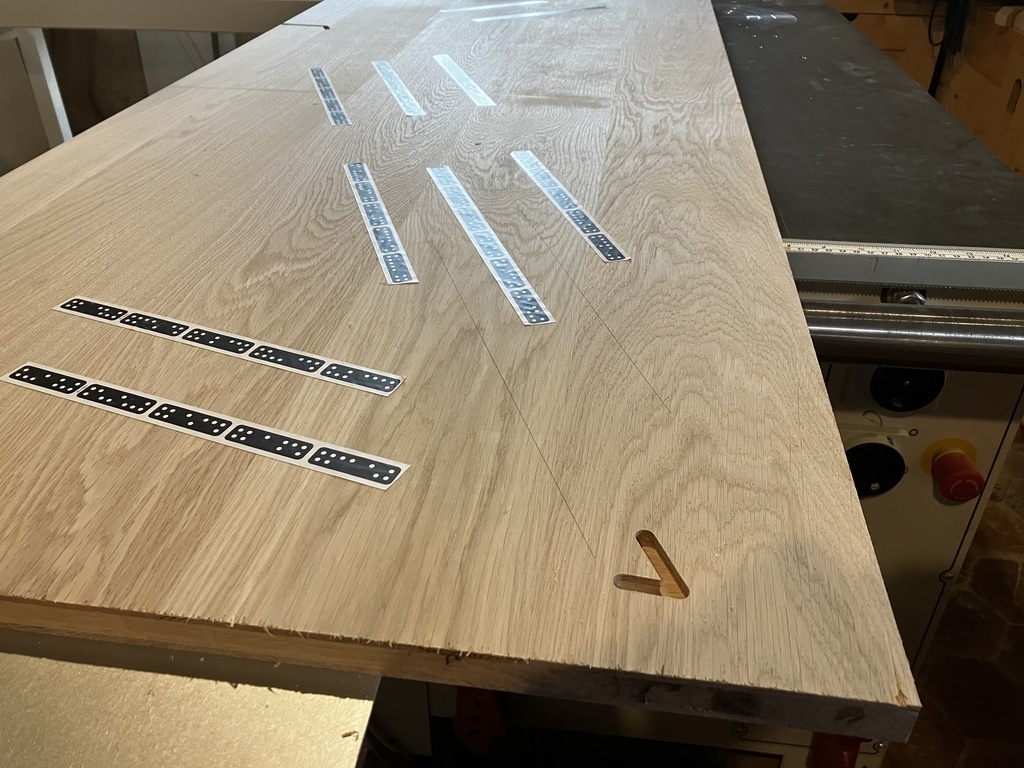

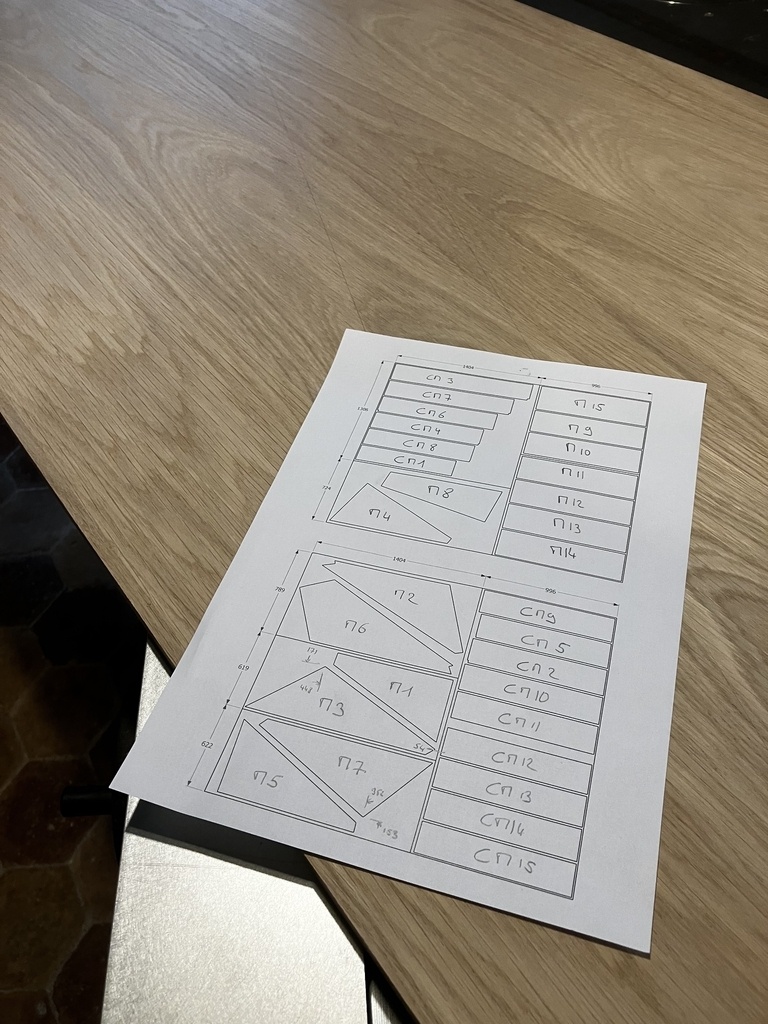

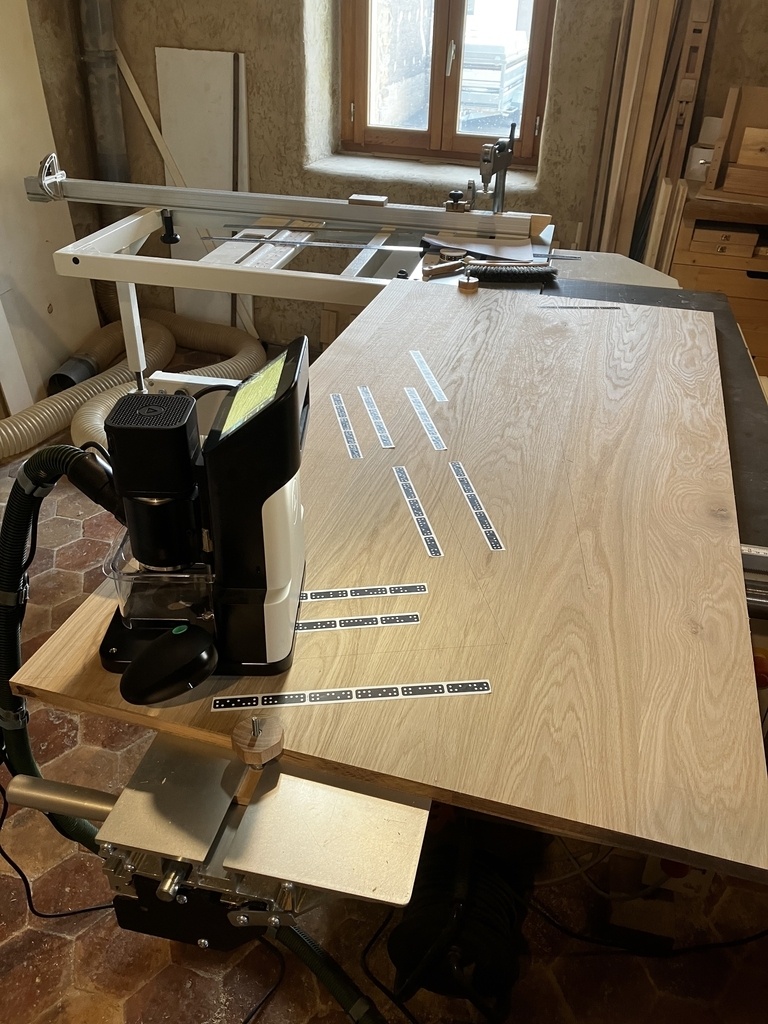

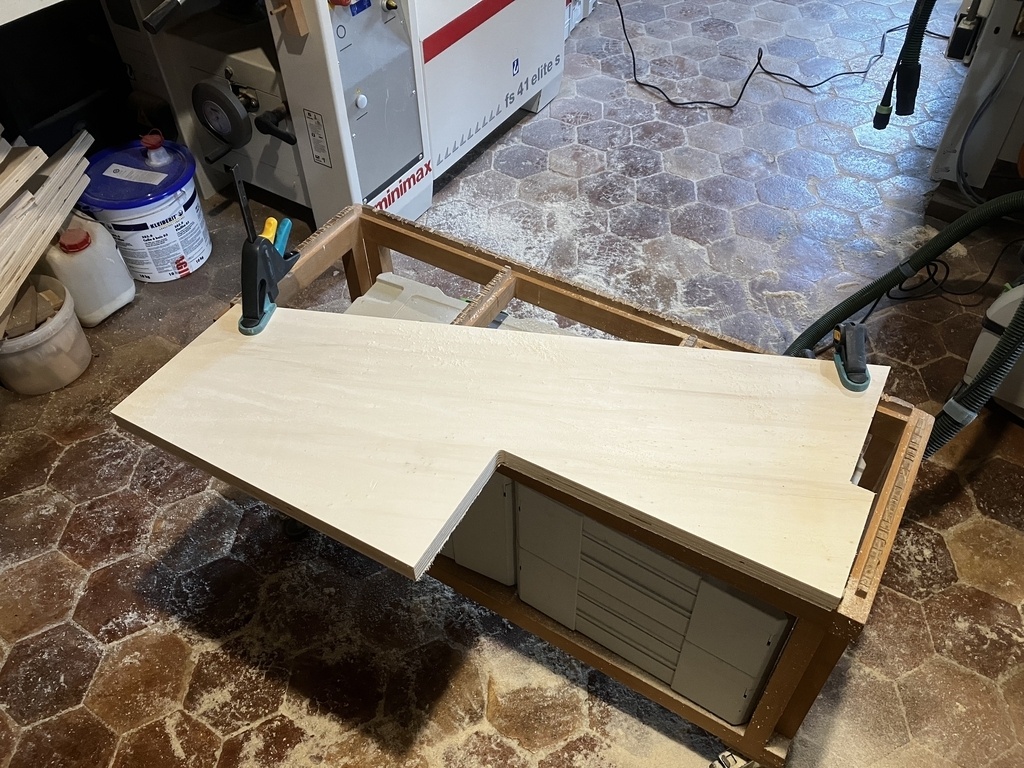

J'ai également pré-découpé les marches à la Shaper Origin, mais d'une façon un peu différente.

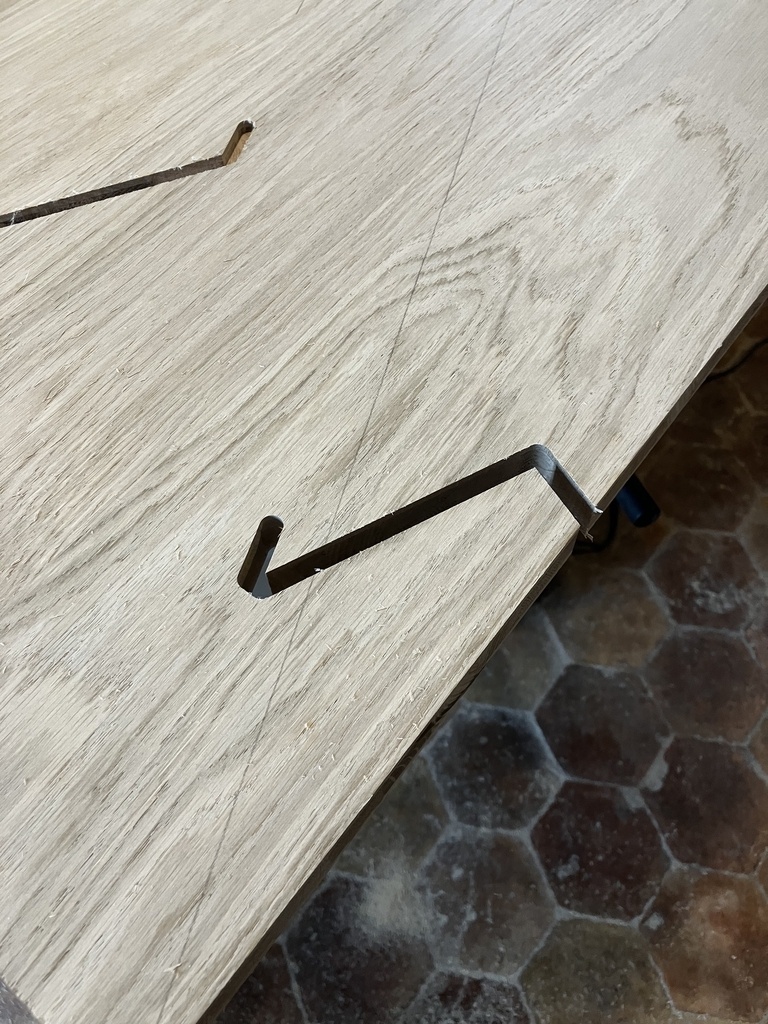

N'ont été usinées que des pointes. Le reste étant terminé à la scie à format.

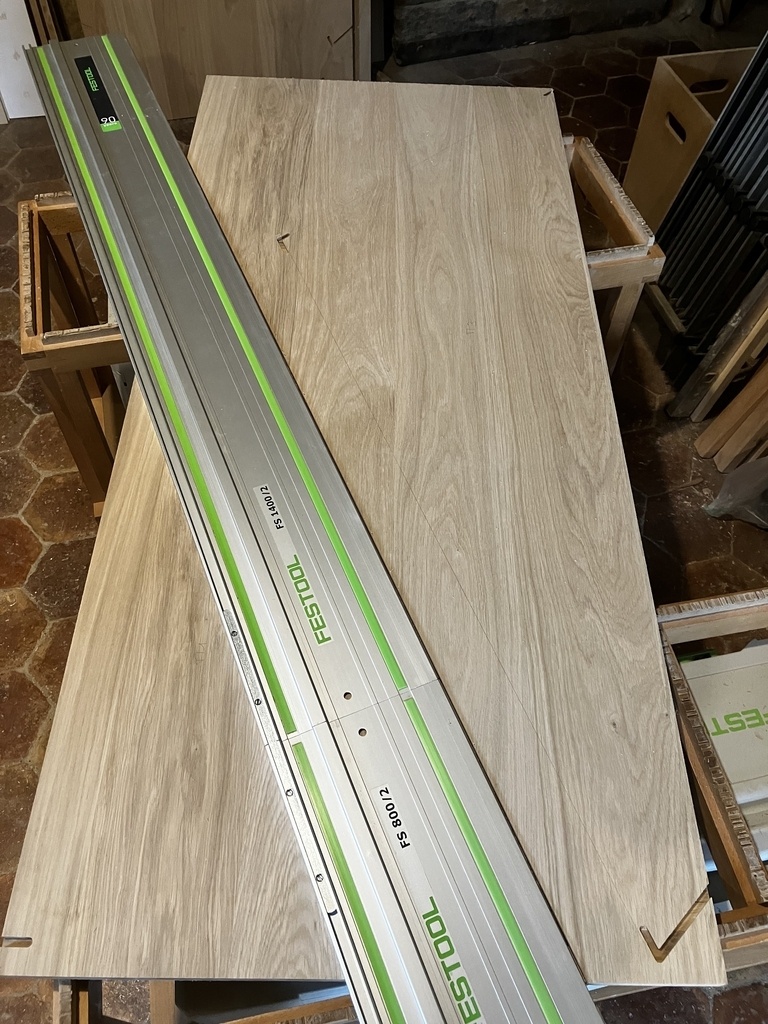

Une fois ces point précisément usinée, je débite à l'extérieur à la scie plongeante.

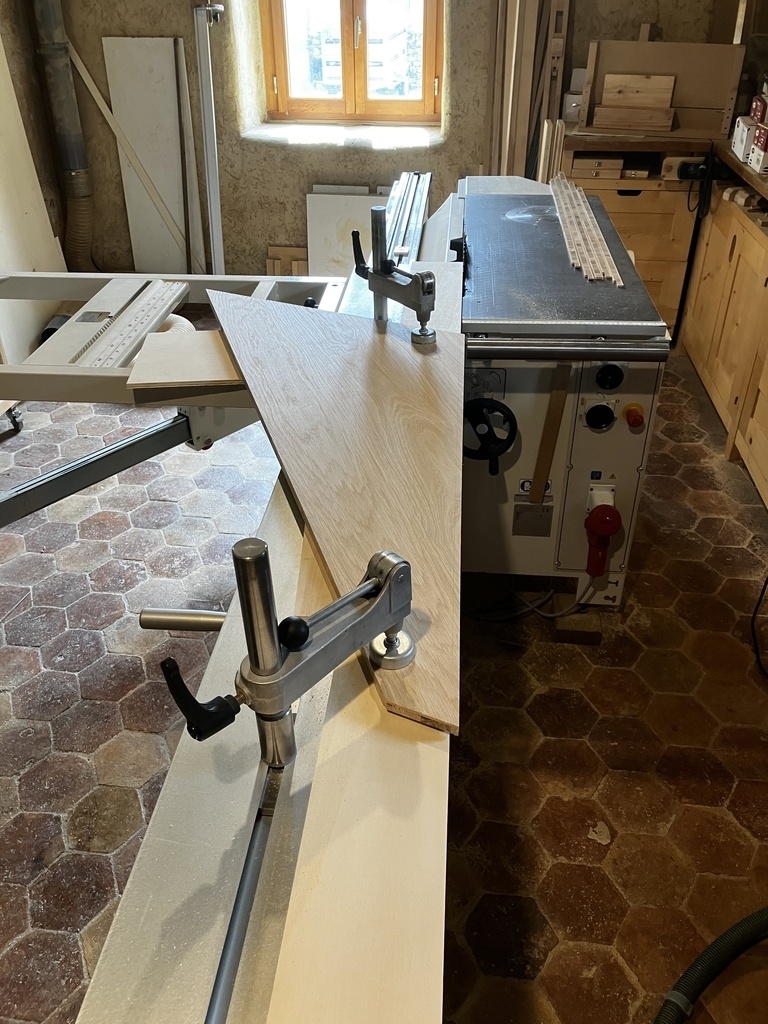

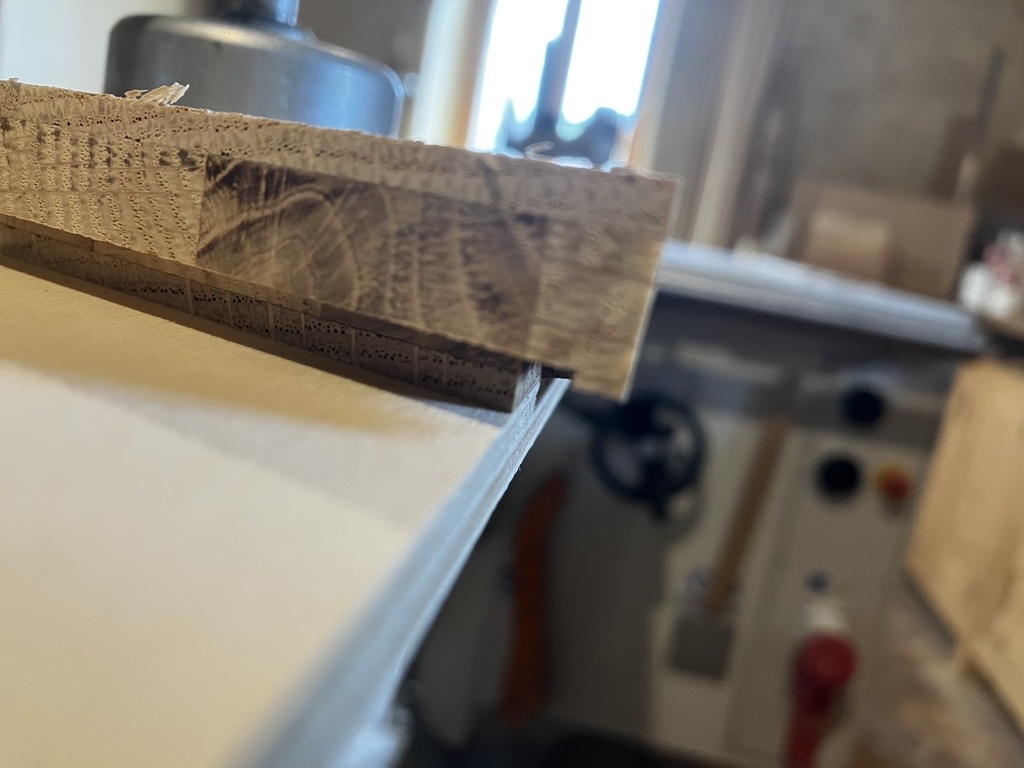

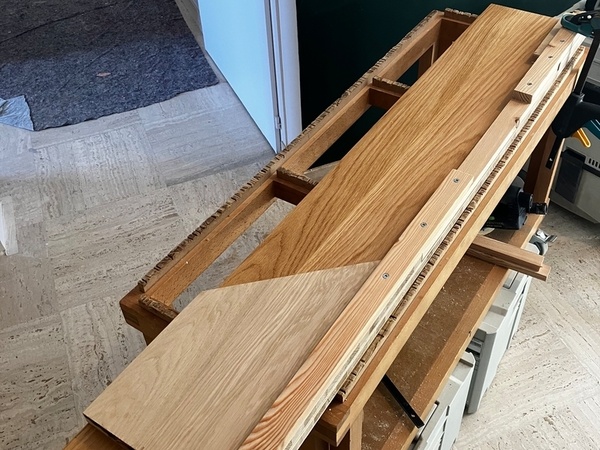

Pour ensuite utiliser la trace de d'usinage de la Shaper Origin pour placer la pièce sur mon chariot de scie à format sur lequel j'ai collé un CP au double face pour connaitre le "raz de lame".
Tout ça avec la lame à 90°
La coupe à 45 sur le nez de marche étant ensuite faite avec la pièce en appui sur guide parallèle. Même réglage pour les marches de toutes formes et les contremarches.

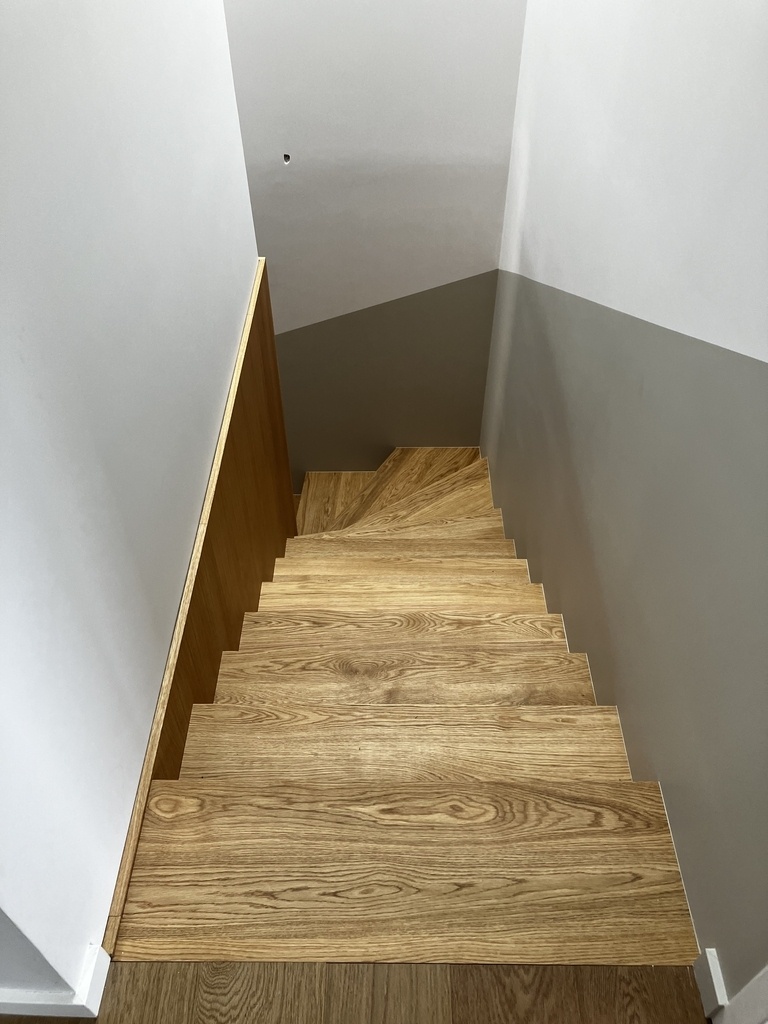

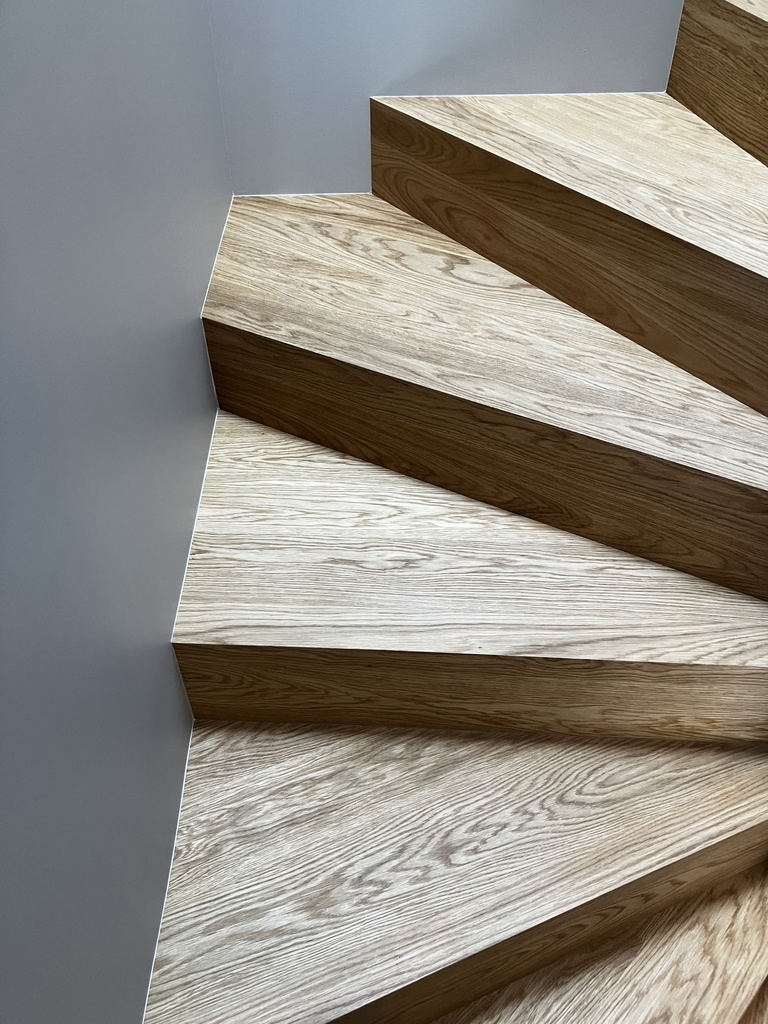

Affleurement

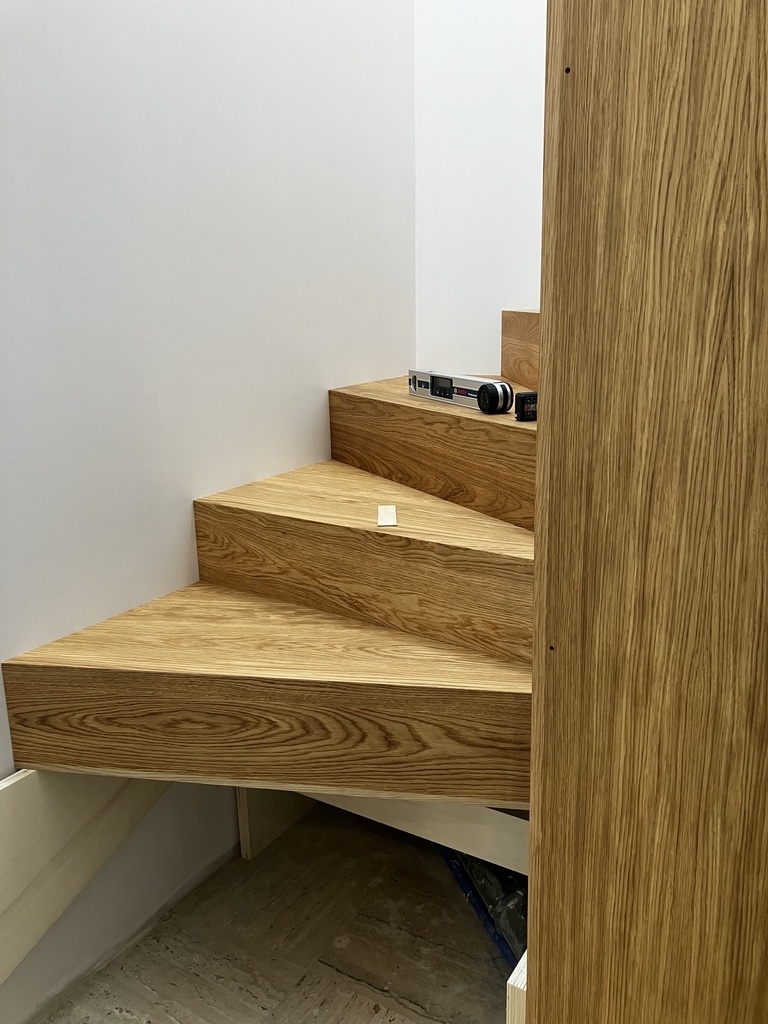

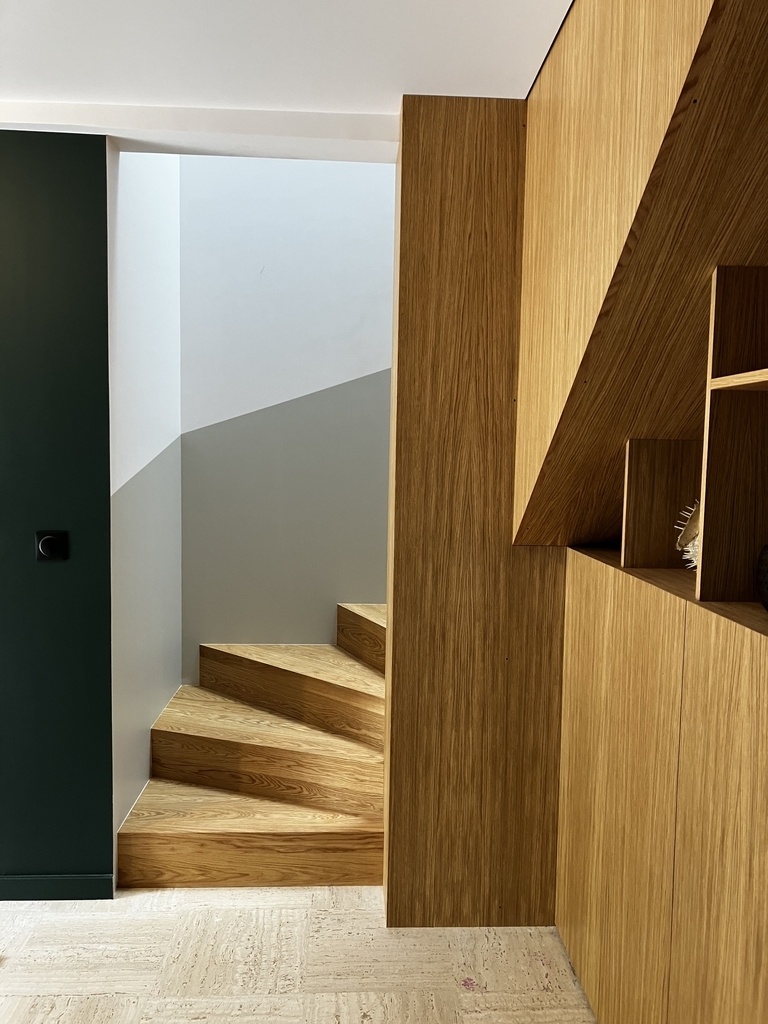

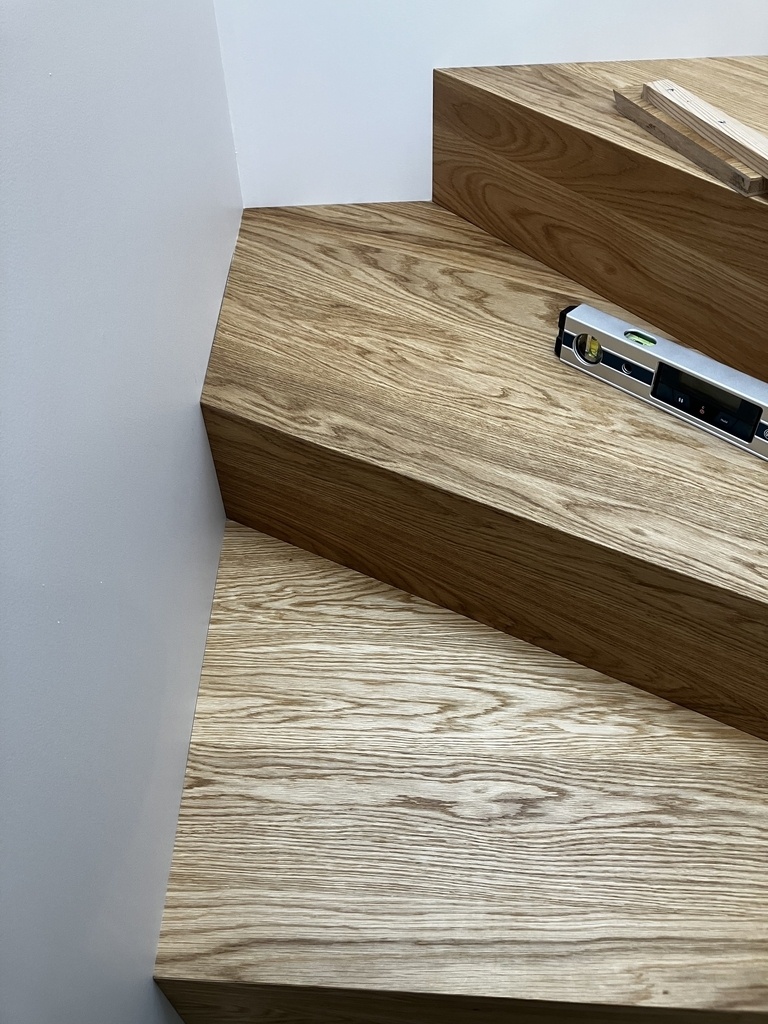

Pour ce qui est de l'affleurement des marches au mur. C'est forcément un truc à faire sur place. Et après avoir monté la structure porteuse.

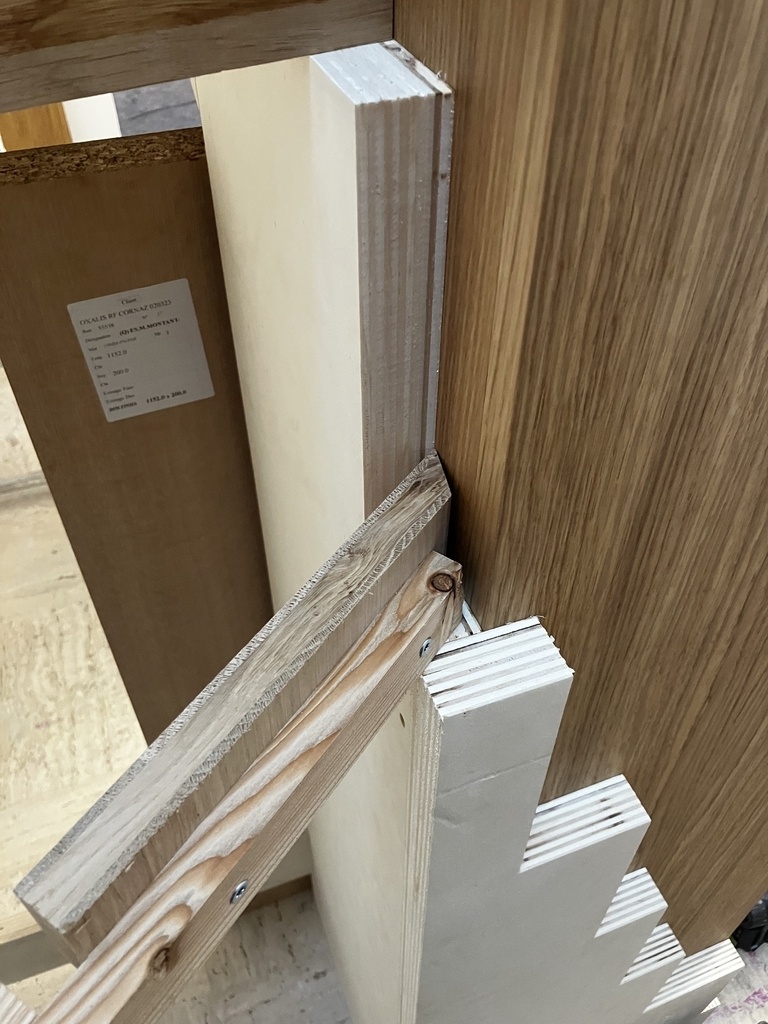

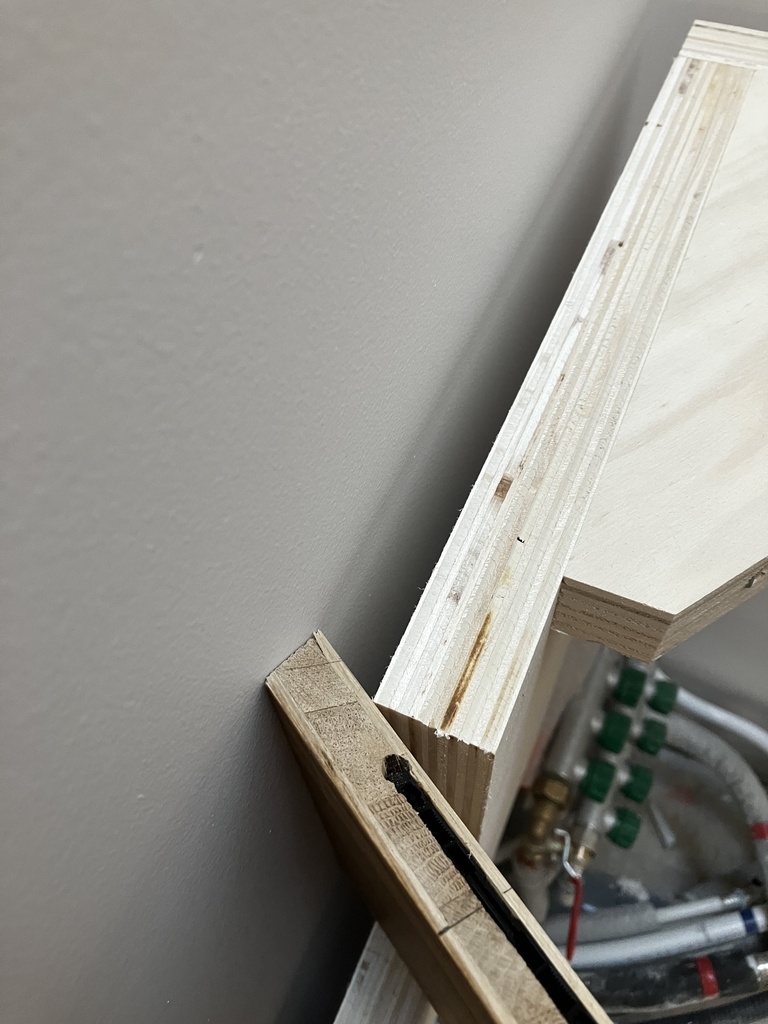

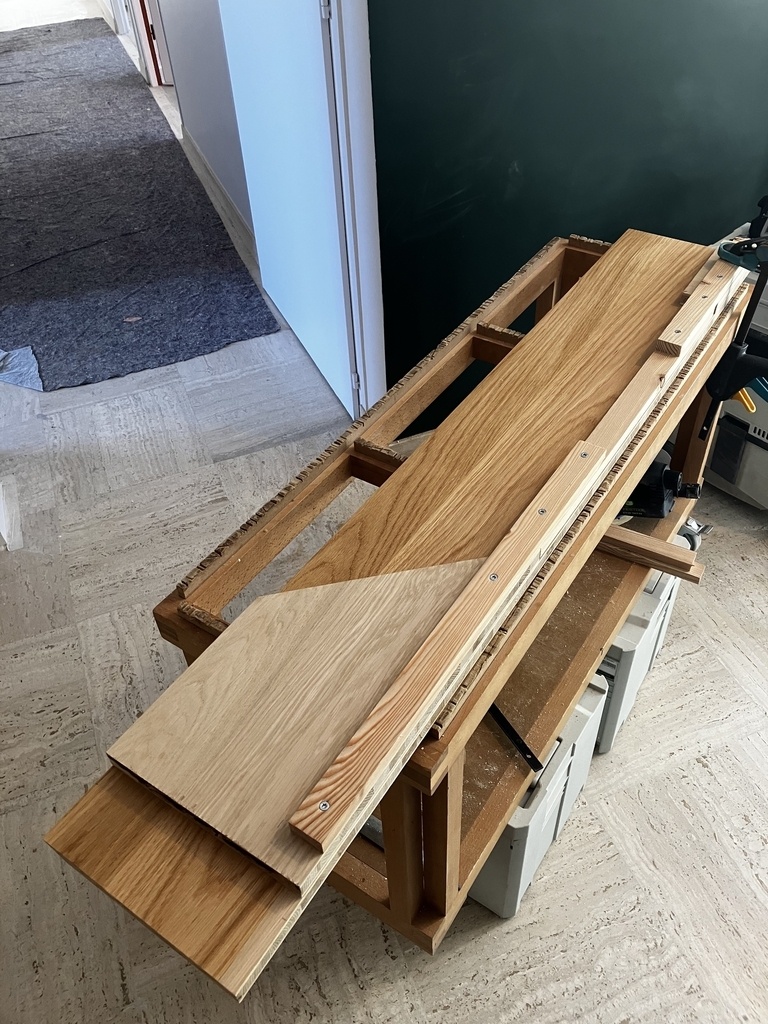

J'ai tout d'abord fait toutes les contremarches en prenant la mesure à l'aide d'une sorte de pige.
Cette mesure, je la reporte sur la contremarche, avec une coupe au bon angle.
Ce qui me permet un travail assez long, mais aussi satisfaisant parce que sans trop de complexité on arrive au résultat attendu.
Reste plus qu'à couper les marches avec les côtes des contremarche précédentes et suivantes.

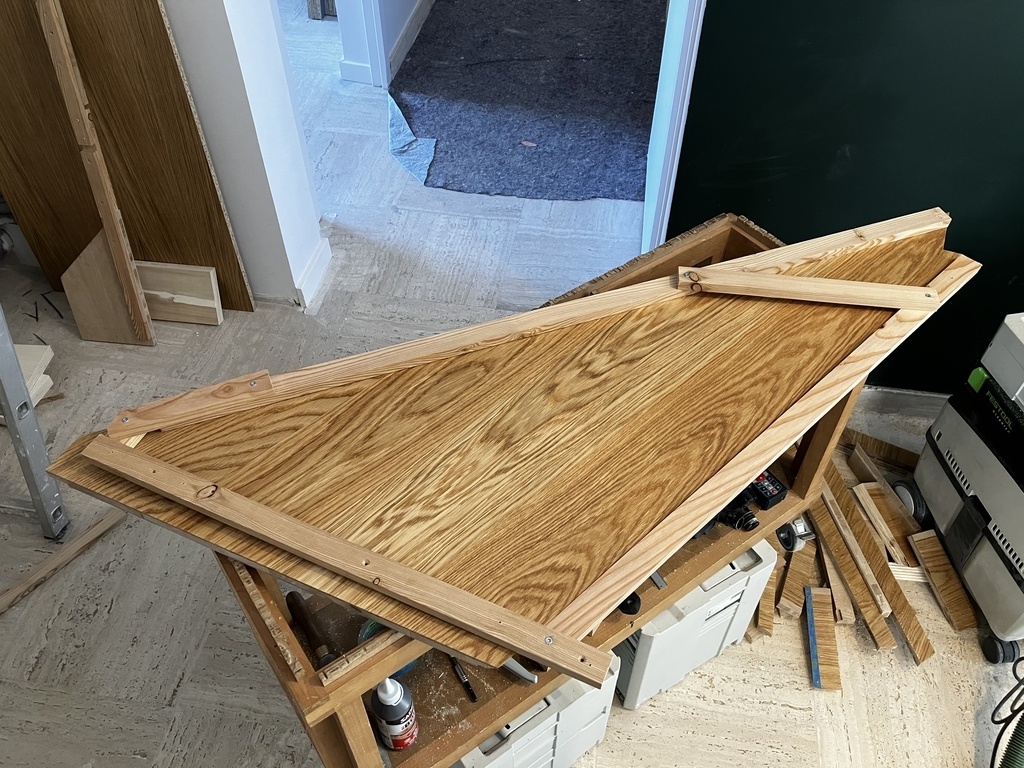

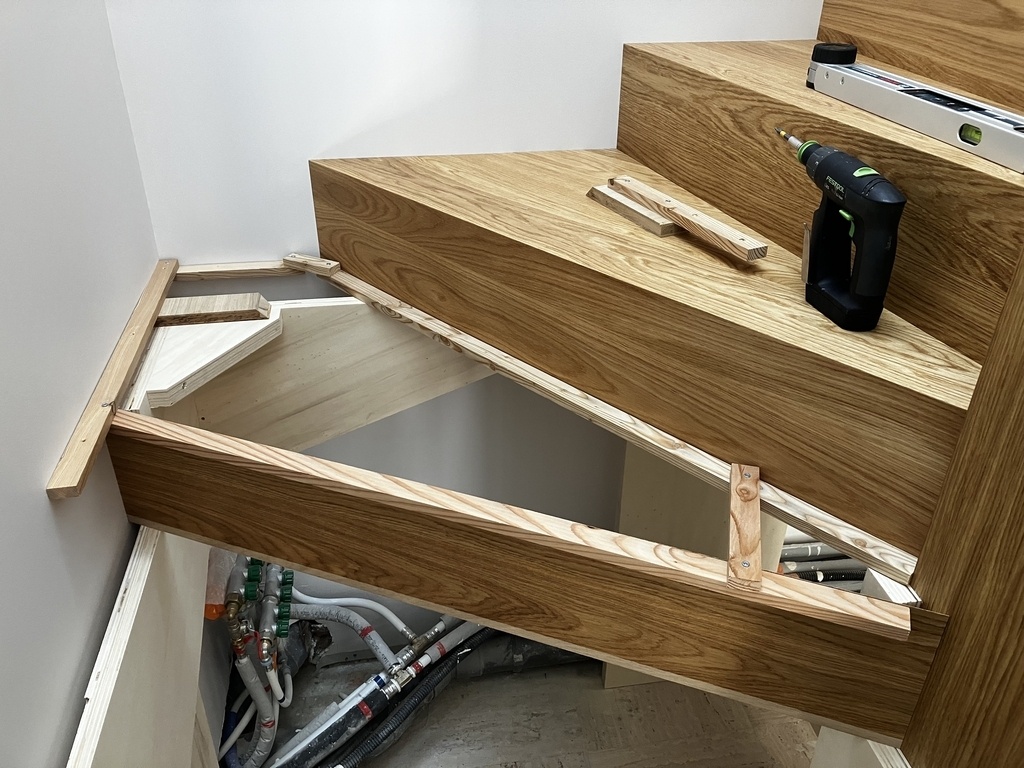

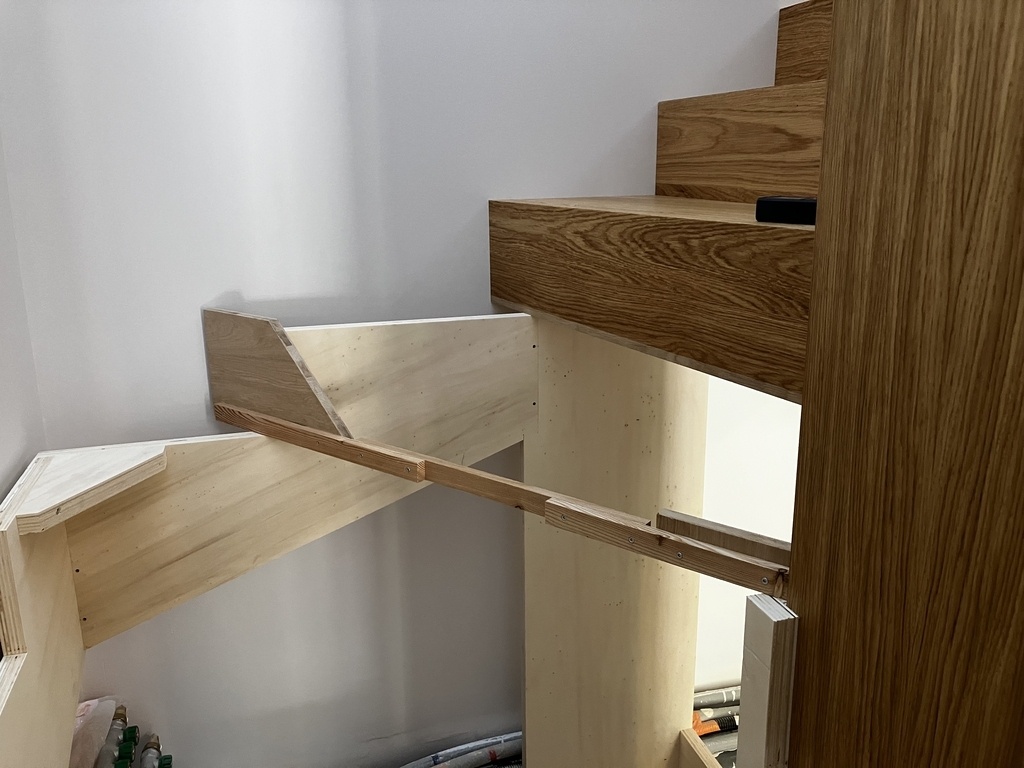

Et pour les 2 marches à deux coupes des virages, j'ai fait un gabarit de prise de forme avec des petits liteaux.

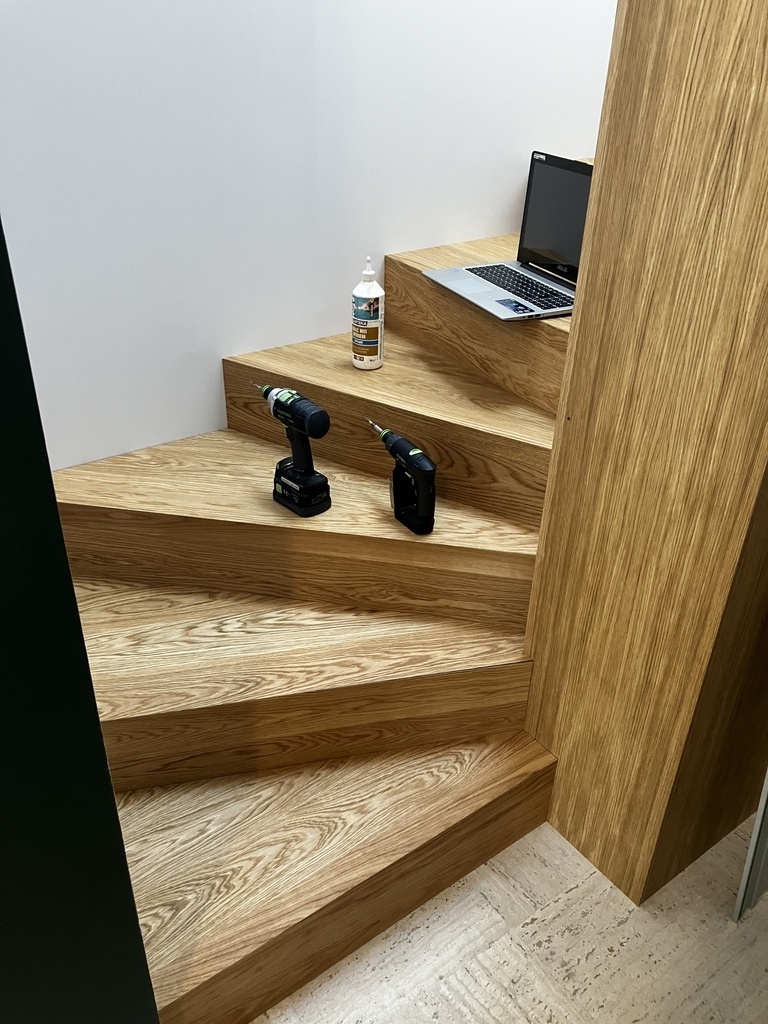

Avec les clamex, je peux tout monter à blanc. Et une fois tout fini, je mets la colle et les vis.

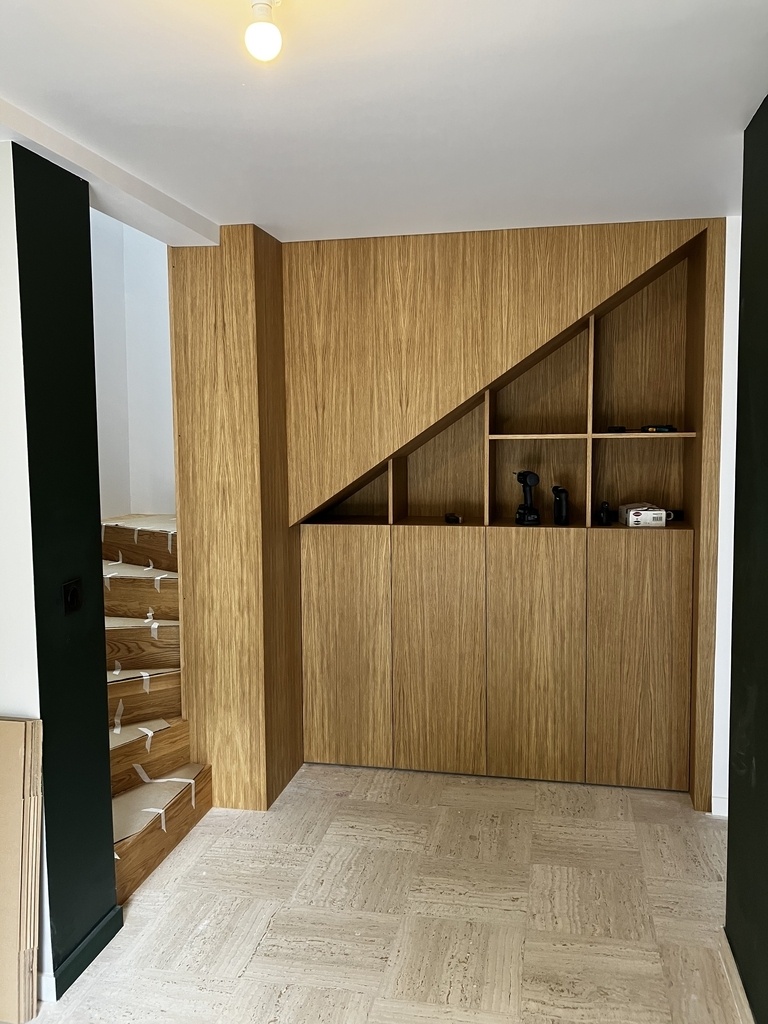

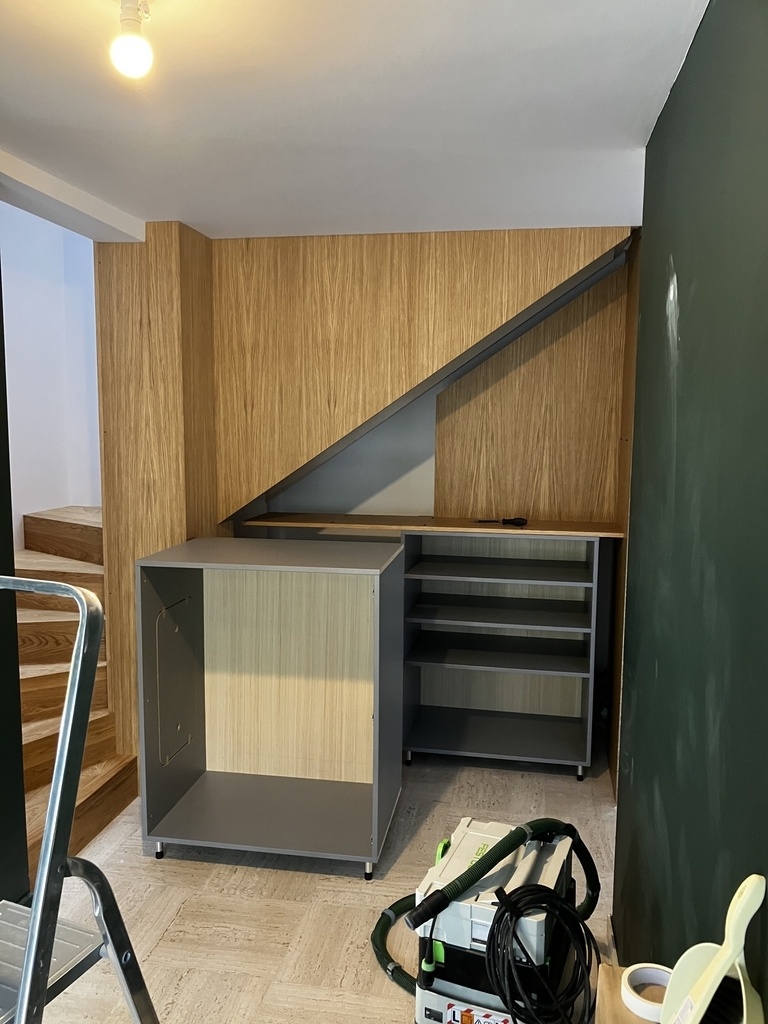

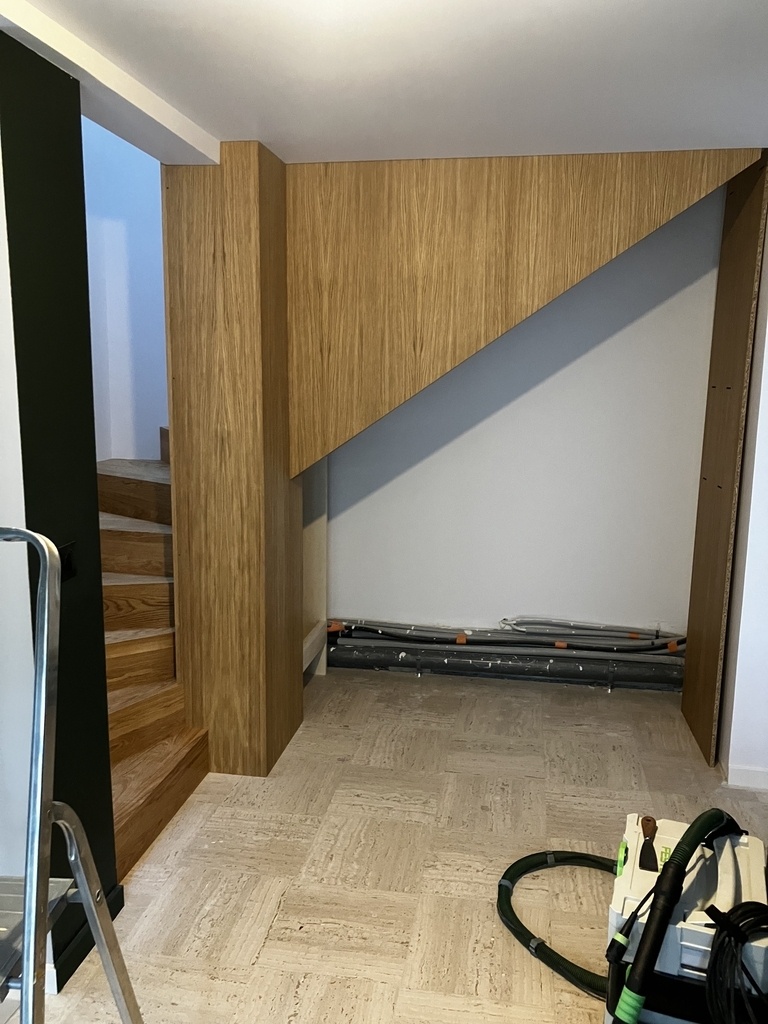

Le placard
Il ne reste plus qu'à faire le contorsionniste pour monter le placard :)

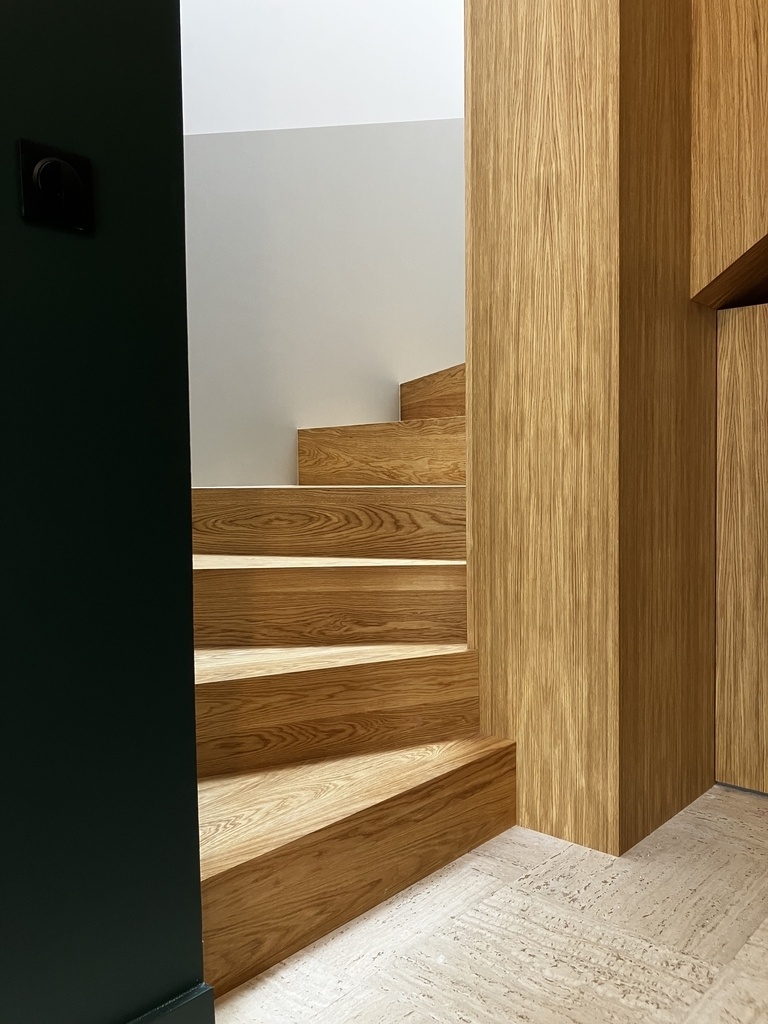

Sitôt terminé, l'escalier a vu passer 4 déménageurs avec un meuble en même temps ... Je pense que ça valide le truc

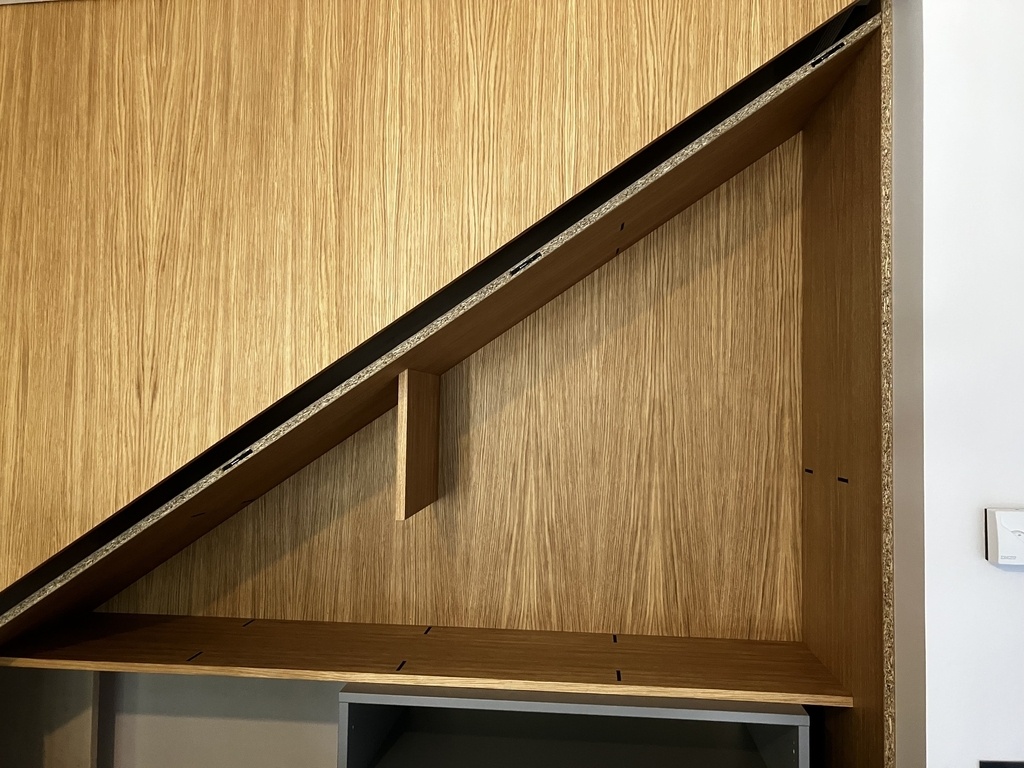

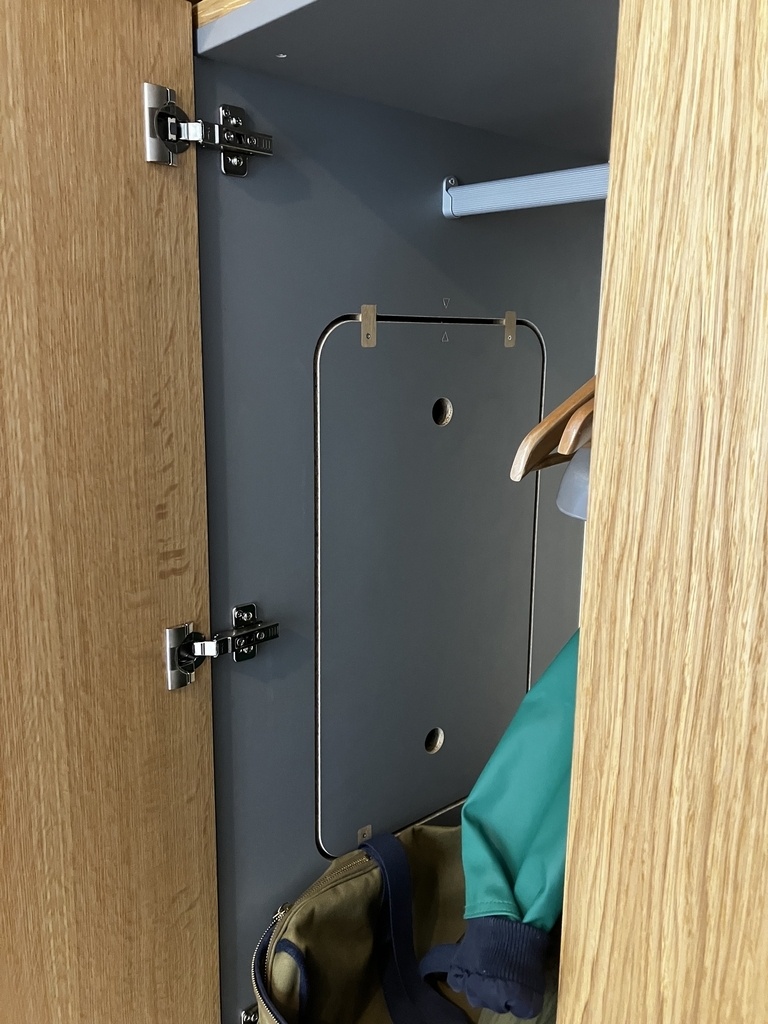

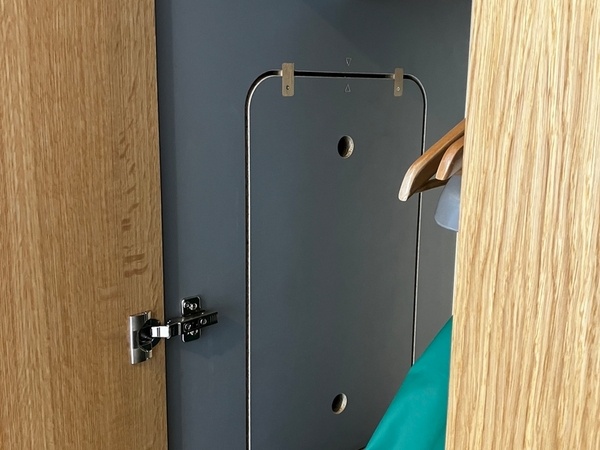

Afin de conserver un accès aux vannes et aux tuyaux, j'ai réalisé une petite trappe dans le placard de gauche.

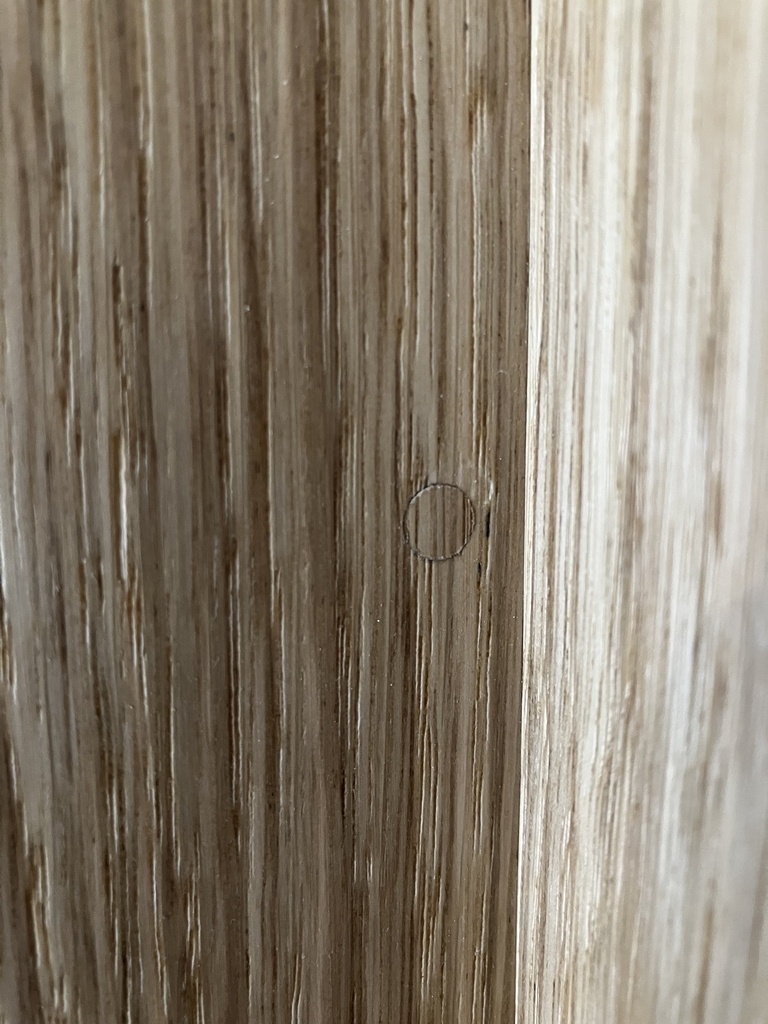

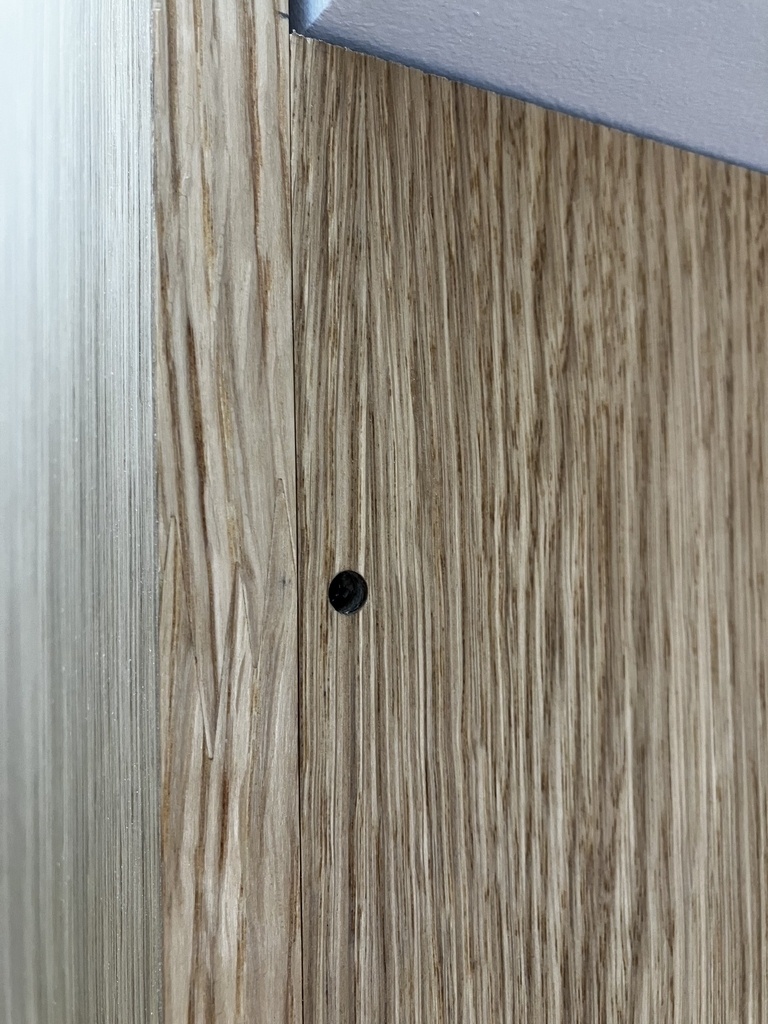

Et pour finir de tout cacher, j'ai réalisé des petits bouchons pour remplir les trous de verrouillage des clamex.
Publications associées
Licence
Discussions
Excellentissime!
Bien pensé. Travail de précision.
L'ensemble est très réussi.
Bravo
Bravo! Travail d'artisan avec des matériels d'aujourd'hui
Merci.
Un grand bravo, après avoir vu les plans, j'avais hâte de voir la réalisation.
Et merci encore pour tous les détails !
Je n'y connais rien en escalier, mais je devine que ce n'est pas tradi
Félicitations pour cette première ! C'est très intéressant de découvrir ton approche !

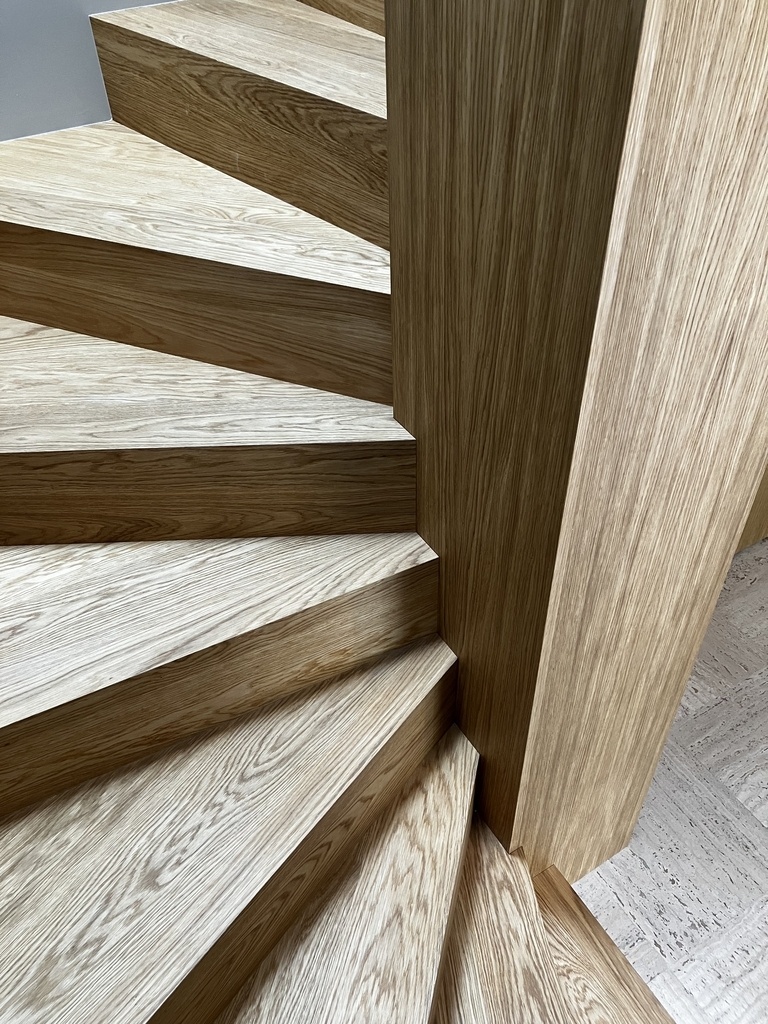

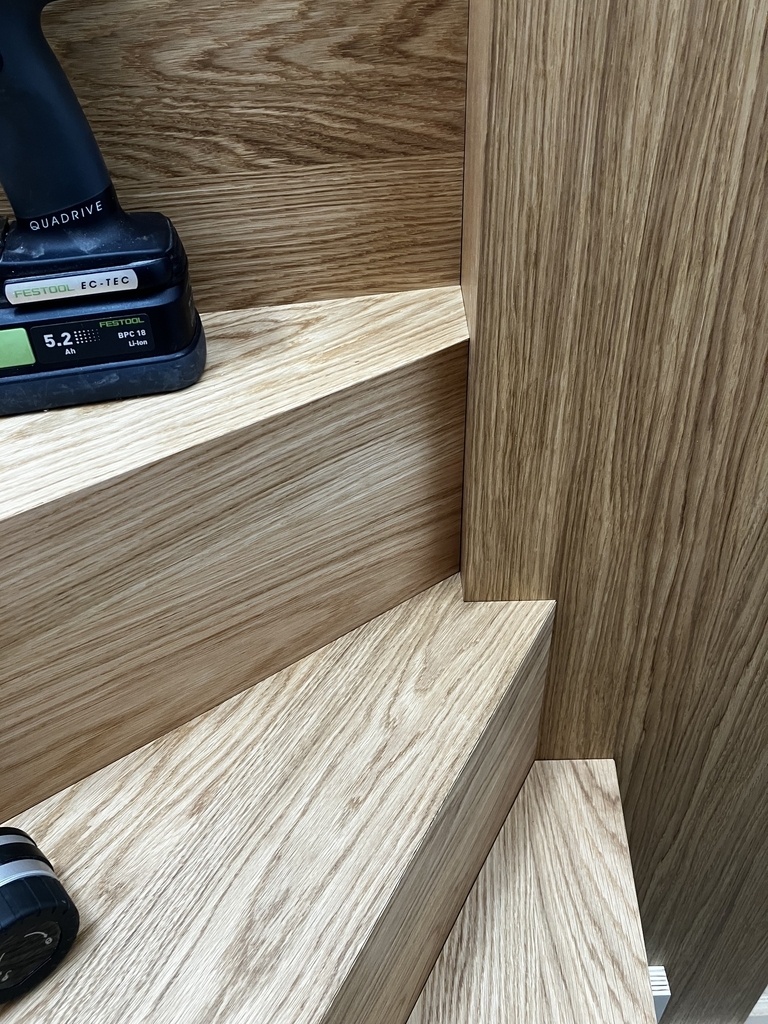

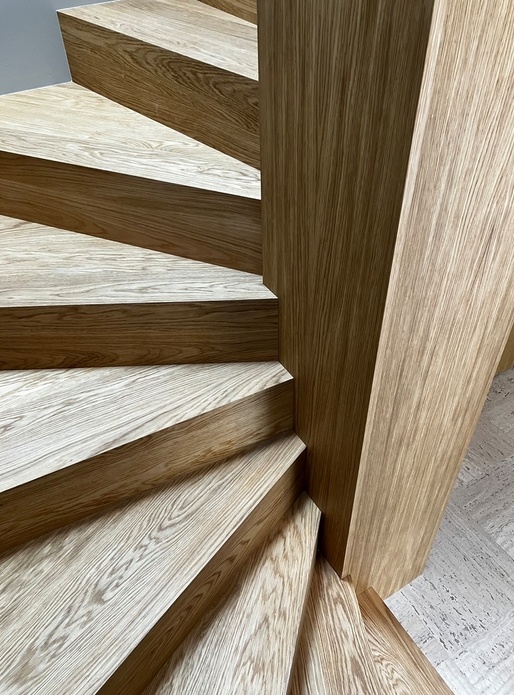

L'affleurement avec le mur de chaque marche est juste sublime .
Chaque marche-contremarche en coupe d’onglet aussi !
C'est un escalier sur crémaillère, c'est finalement assez traditionnel
(encore loupé !
)
Les marches sont rayonnantes ou tu as calculé un balancement ?
Le rendu est très sympa et n'est pas classique lui
Merci
Les marches sont rayonnantes.
Seule la 8 ne suis pas ça.
Belle réalisation
C'est un meuble-escalier ou un escalier-meuble, c'est un super travail comme toujours !
Merci kaj !
Encore du gros et beau boulot avec plein de contraintes et au final une belle réussite !
Génial !
Un grand merci pour le partage de tous ces détails bien précieux ... comme d'habitude !
Un modèle ...
Moi, ça me donne le tourni, un escalier comme ça !!! Bravo !!!
Exceptionnel
Beau travail d'ajustage Boris Beaulant
. La conception rayonnante était-elle imposée ?
Bon copeaux, Ardennais.
Non, mais mes premières esquisses sont parties du dessin de l’architecte qui étaient comme ça. Et je voulais une volée droite sur un max de marches pour simplifier le bazar.
A quoi pensais-tu ?
Boris Beaulant ok, les architectes font souvent ça sur leurs plans malheureusement.. Personnellement, ça me choque toujours (ça n'engage que moi et n'enlève rien à ton travail bien sûr
). Un beau balancement rend l'ensemble harmonieux et régulier à l'utilisation. Un p'tit retour sur la façon dont l'ensemble a travaillé, vieilli d'ici quelques temps serait sympa, je me demande comment tout ça va travailler même avec du tri-plis ? Encore bravo
Ardennais j'avoue que j'avais peur que cette esquive du "beau balancement" se sente à la montée. Et j'avoue avoir été très agréablement surpris par le naturel ressenti lorsque j'ai pu monter dessus.
Et pour ce qui est du rendu pour l'oeil, ça n'a rien de choquant en l'état. Peut-être aussi que c'est du au fait qu'avec le poteau, on ne voit jamais tout le virage non plus.
Pour les retours dans le temps, on verra si j'ai l'occasion d'y retourner :)
Magnifique réalisation!! Merci pour la description claire des étapes. Ca a du être un sacré casse tête! Déjà juste sur la prise de mesure!
Bluffant réalisation, qui donne envie d'aller à l'atelier! Merci Boris Beaulant !
Oui beau boulot !
Alors là chapeau bas.
Ce n'est déjà pas simple en regardant les photos et explications, mais imaginer le mesurage et la réalisation ...j'imagine pas!
Félicitations.
Petite question: comment avez-vous fixé les marches sur les limons?
Cordialement.
Salut Boris, J'apprécie toujours de découvrir comment tu appréhendes les différentes contraintes.
Tu n'as pas peur que les arêtes vives de l'escalier ne s'abiment prématurément ?
C’était une crainte. Mais elles sont pas si vives que la photo le laisse penser.
Après, c’est un accès à l’étage pour les seules chambres des enfants.
Boris Beaulant ok je comprends
Boris Beaulant des enfants !!! argh! les nez de marches vont pas tenir longtemps :-D
Plaisanterie à part, c'est magnifique.
J'avais moi aussi un escalier chêne avec marche et contremarche en coupe d'onglet, ce n'est pas si fragile. Bien sur ça s'use... mais c'est normal.
Boris Beaulant
oui mais se prendre l'arete dans le tibia si le gamin trébuche, aïue aïe aïe...
super boulot comme d'hab !! bravo
ps: en ce moment je suis sur les marches d'escalier, objet de ma question de fixation.
ca se présente très bien; article à suivre
Elibaudi ça renforce les tibias ;)
Comment les marches sont elles fixées dans les limons?
patagogo une cale vissée dans le limon et la marche.
Très années 60 ! très classe ! très beau boulot !
félicitations, osez donc ca paye
Tellement parfait qu'on dirait des images 3D en tendu réaliste.
Que dire de plus ? sinon que, comme toujours ton boulot force l'admiration : bien pensé et bien exécuté.
La structure en cp de 30, et les marches en tripli chêne de 19 : le tout ne devrait pas faiblir, ni travailler dans le temps !
Très bel ouvrage, je suis très admiratif! Bravo à toi
c est chouette dis donc
Il y a un an ou 2, j'avais eu l'idée de faire les marches et contremarches en 3 plis chene aussi, mais j'avais mis le fil dans le sens de l'escalier (vertical)
j'avoue que le style m'avait bien plus
PS : je coupe toujours mes marches sur place, pour les marches je prend les angles à la fausse equerre puis les trois longueurs (longueur du nez, pronfondeur du collet et de l'autre coté) à la fin tu recoupe avec la longueur mesuré (faut avoir fait la contremarche avant donc) et tu sais si tu es large, un peu juste, etc
Joli balancement d'escalier et précision d'exécution pour un résultat sobre et esthétique.
Bravo
Tu es encore monté d'un niveau
rien de laissé au hasard!! bravo, belle réussite ... comme toujours!!!
Tout simplement magnifique !!Bravo l'artiste.
Impressionnant de précision. Cette shaper est désormais partout dans tes projets.
Tu as passé beaucoup de temps sur place pour l’installation ?
Merci
Oui, la pose me prends toujours trop de temps. C'est un point que j'ai du mal à optimiser.
Quel projet, c'est vraiment tres reussi.
Un grand merci pour toutes ces photos, c'etait excellent d'avoir eu un apercu tout le long du projet!
Bravo!
Waouw sacré projet. Je comprend que ais refusé dans un premier temps.
Bravo
Chapeau bas !
Combien de temps au final à l'atelier et surtout sur chantier ?
À force de penser en dehors de la boîte, voilà un escalier qui s’y retrouve, en boîte ! Superbe.
Un grand bravo Boris !
Magnifique réalisation comme toujours, avec ce style épuré qui est ta marque de fabrique :)
Je rejoins FDM sur sa question : "Combien de temps au final à l'atelier et surtout sur chantier ?"
La grande classe, encore une fois Boris Beaulant !!
Je suis aussi intéressé par la question sur le temps de travail… ou à défaut une idée du ratio de temps entre conception/réalisation (atelier)/installation ?
Je peine à être très rapide sur chantier, tant je pinaille beaucoup.
Le transport + déchargement + montage (avec découpes) de l'escalier m'a pris 3j.
Pour la fab au global, c'est plus difficile à dire précisément, l'escalier était mixé avec un dressing de 10ml et des façades de cuisine et ça s'est étalé sur plusieurs mois à cause de matières qui arrivaient pas.
