Salut à tous,
Je suis parti des plans de la Beastmaker 2000 posés sur ce site, que j'ai librement adapté à mes besoins.
J'ai notamment remplacé les plats intenable à 45° par deux bacs pour les tractions, la chauffe, etc.
Les profondeur des trous ont été récupérées Ici
Rien de bien compliqué mais je détaille quand même ça servira sûrement a d'autre.

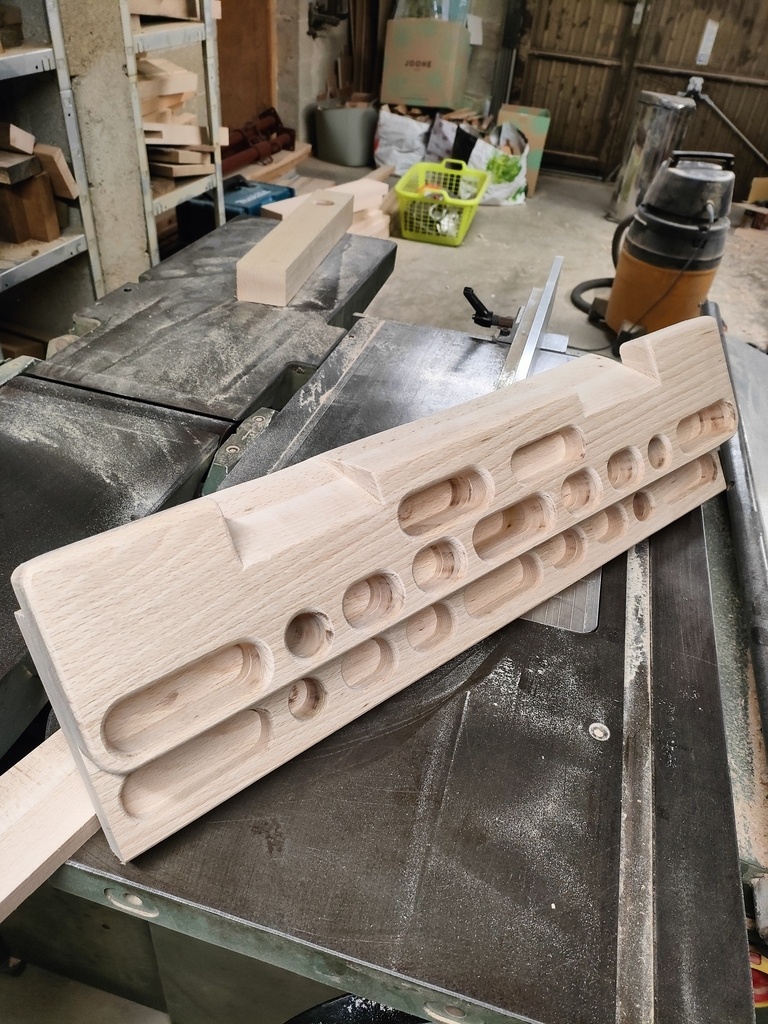

Réalisation de la poutre
La poutre est constituée de deux planches de 3cm collées l'une sur l'autre pour une raison bien précise:
Comme la rangée de trous du bas n'est pas sur le même plan que celle du haut il serait impossible d'arrondir les bords avec la défonceuse faute de surface d'appui.

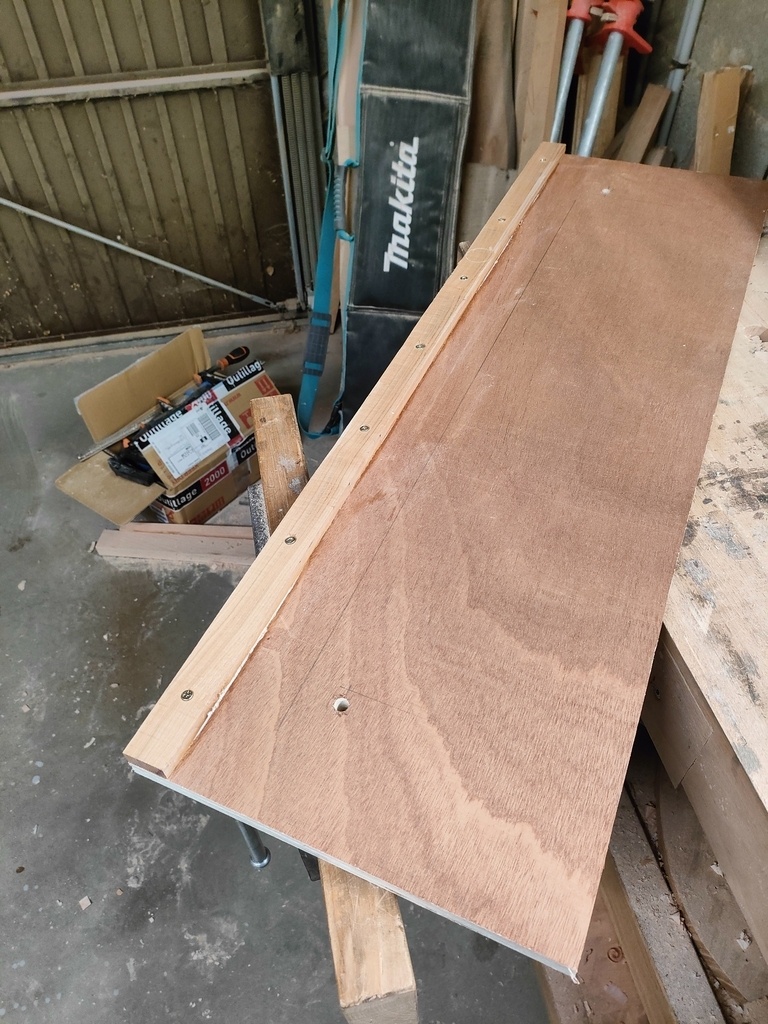

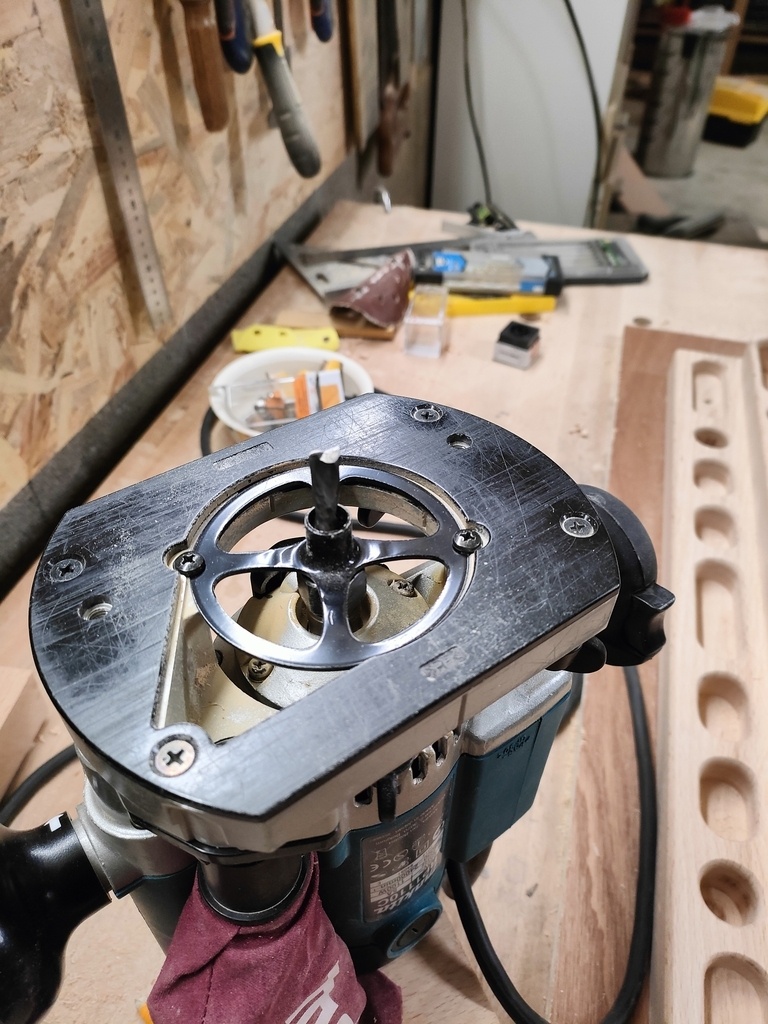

Je réalise tout d'abord un gabarit sur lequel j'utiliserais la défonceuse avec une bague de copiage et une fraise à façonner.
Il faut bien faire attention que les trous du gabarit seront légèrement plus grand que les trous finaux du fait de la bague de copiage.
Le gabarit est réalisé à la défonceuse avec le guide parallèle.

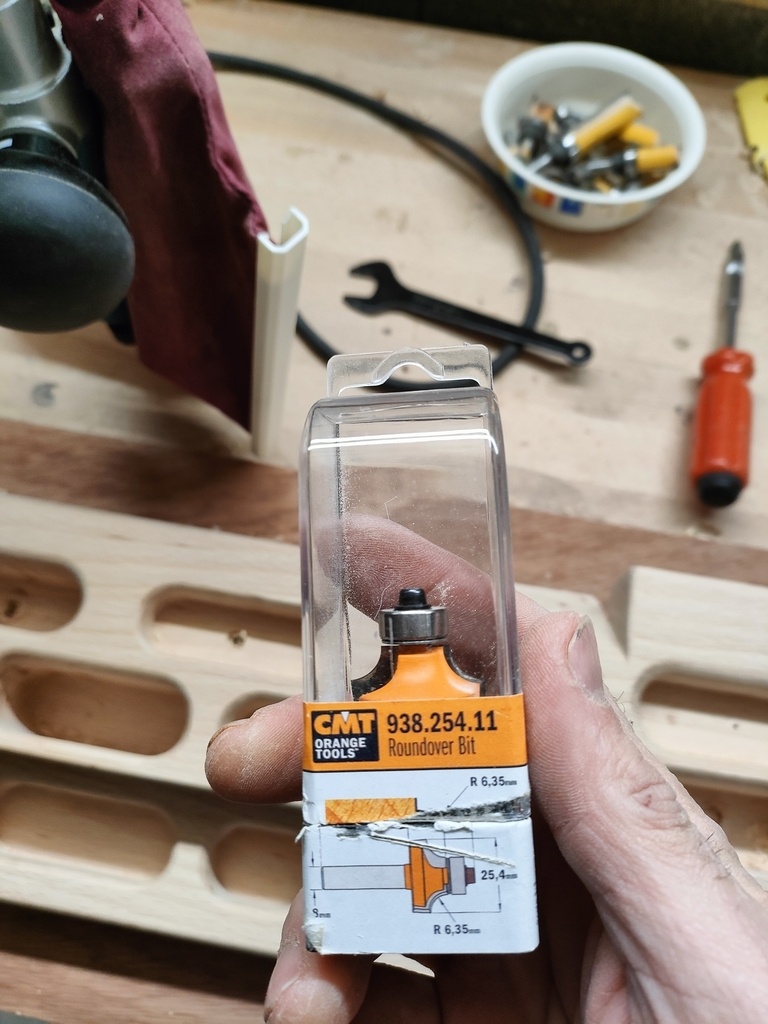

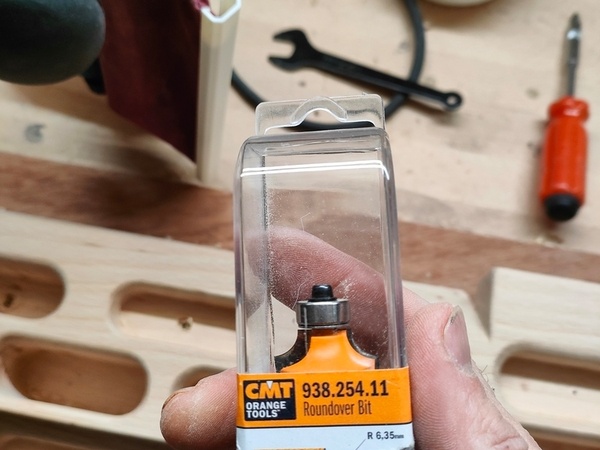

Une fois fixé il suffit de défoncer les trous à la bonne profondeur puis de les arrondir avec une fraise a roulement comme celle ci :

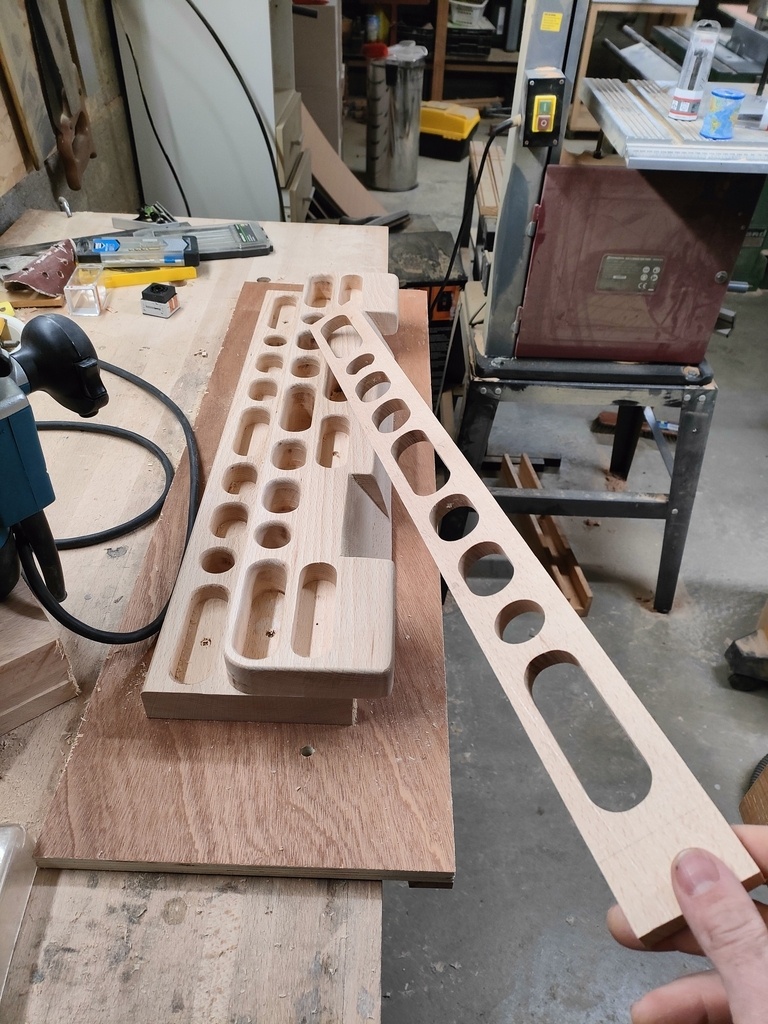

Je défonce également les trous de la plaque supérieur sur toute l'épaisseur.

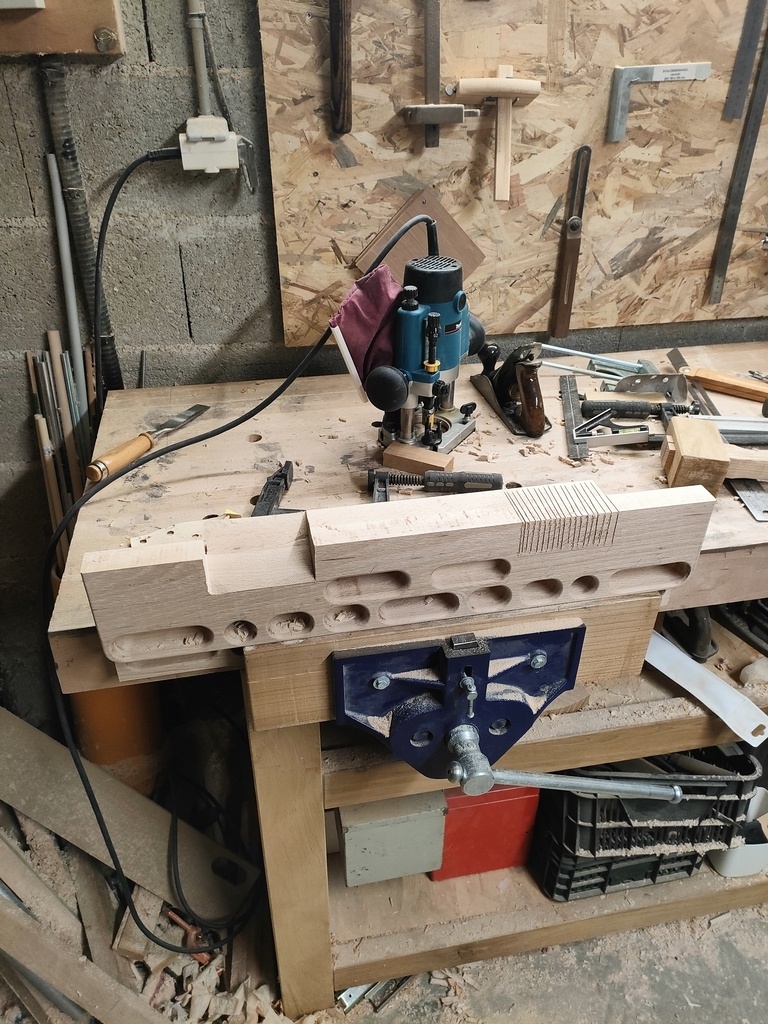

Une fois les deux planches collées j'utilise plusieurs fraises a roulement de taille de plus en plus longue pour terminer le creusage en appuyant le roulement sur les bords du trou déjà creusé.

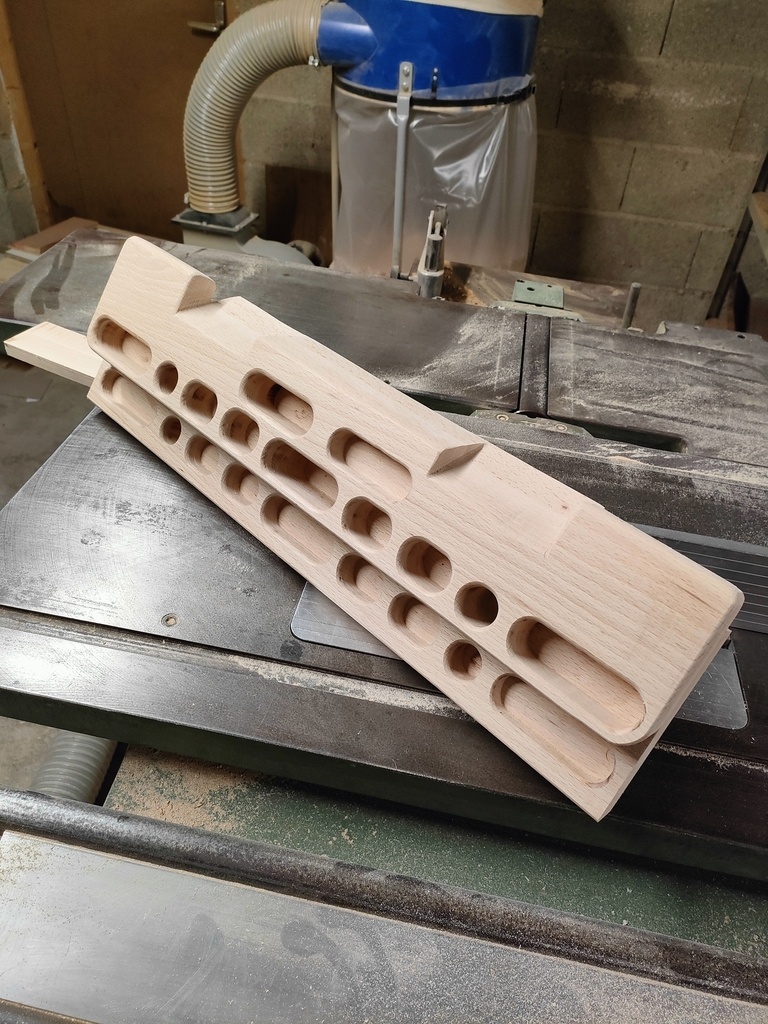

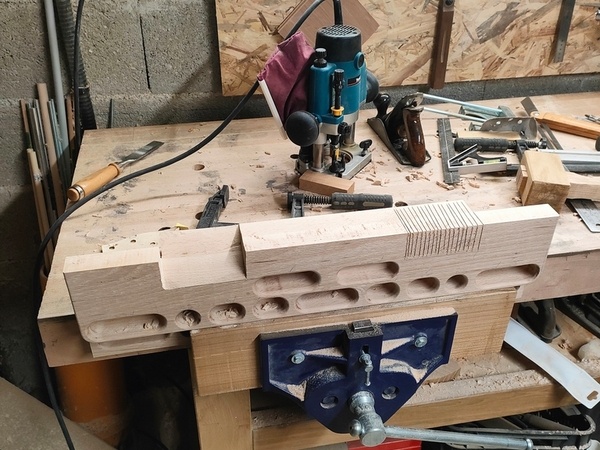

Les plats (35° et 20°) sont réalisés aux outils à main, je fais des entailles à la scie avant de faire sauter le gros au ciseau. Je termine à la râpe.
Ça aurait été plus régulier si j'avais réaliser une cale d'angle sur laquelle appuyer le ciseau et la scie mais je n'y ai pas pensé sur le moment.
Les bacs sont réalisés à la défonceuse puis arrondis à la râpe.
Aucune finition pour ne pas gêner son utilisation première : s'y suspendre sans tomber...

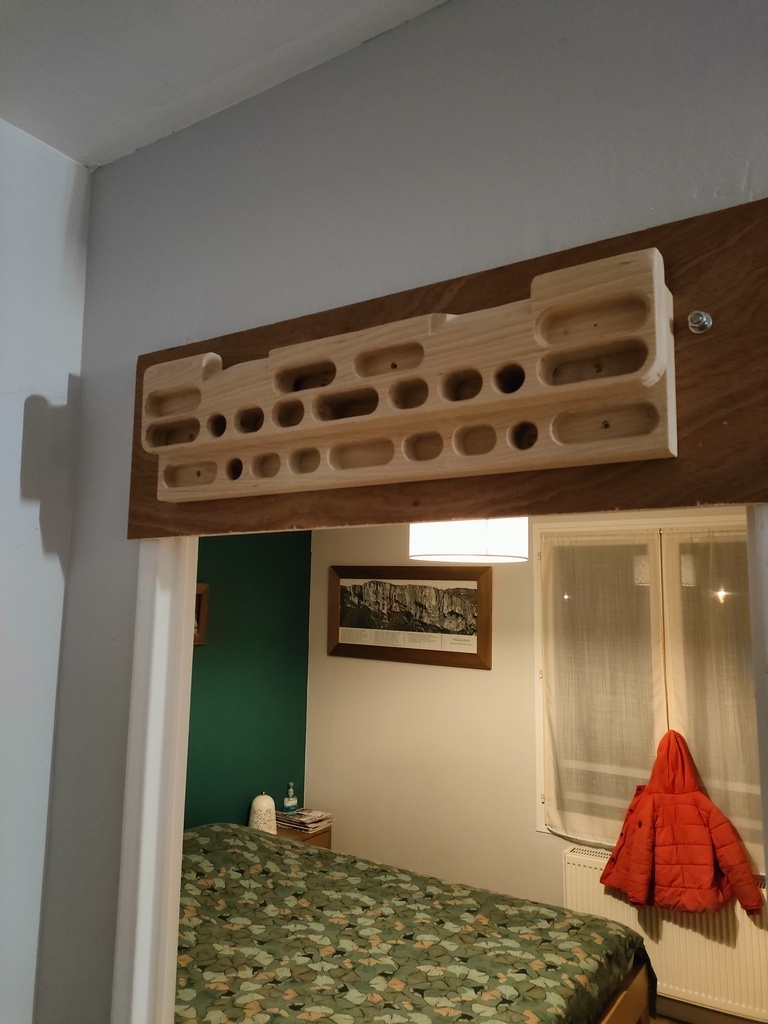

réalisation du support
Ma femme ne grimpe pas et j'ai deux enfants en bas âge que je porte régulièrement dans les bras : impossible de laisser une poutre à demeure dans la maison.

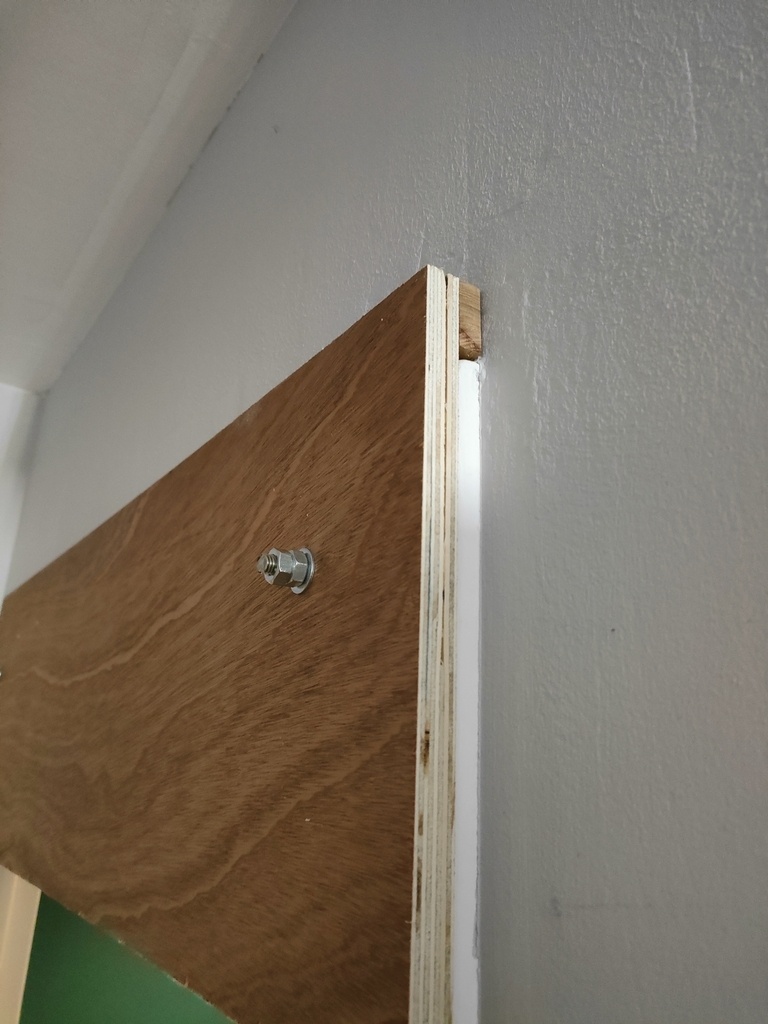

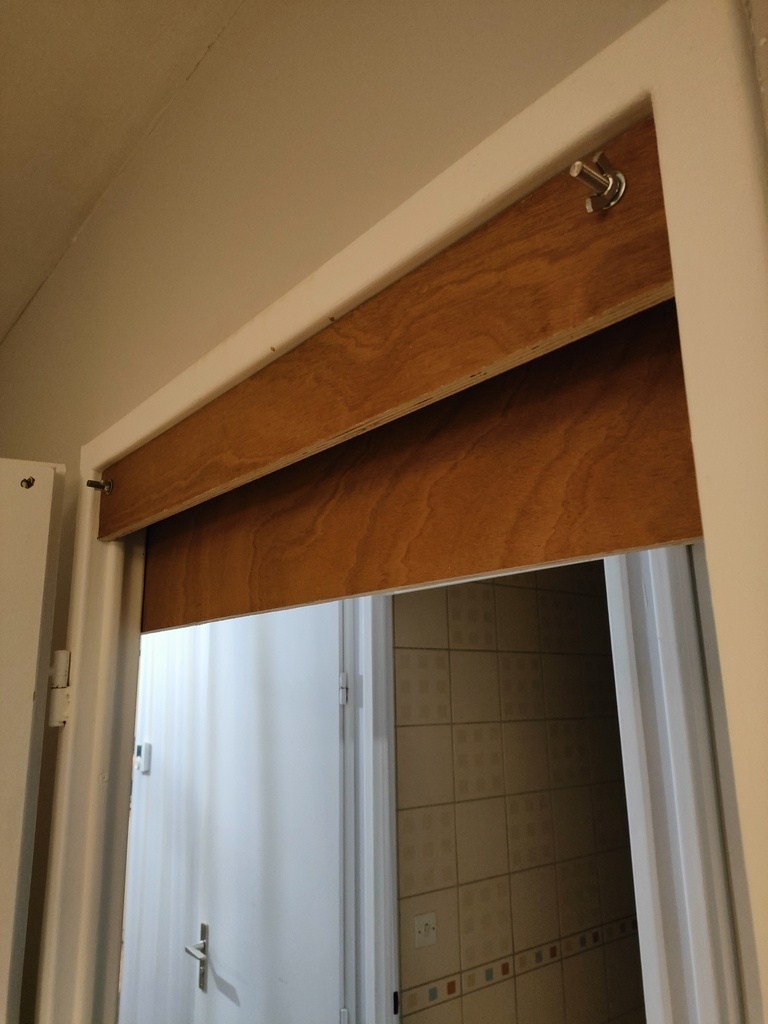

J'ai donc réalisé un support amovible qui s'appuie sur le rebord du dormant de la porte (métallique chez moi) via une petite planchette collée / vissée.
Pour éviter que la planche ne bascule, une seconde planche la plaque sur le debord intérieur du dormant.
Des photos valent mieux qu'un long discours :
Ça me prend moins d'une minute a installer et a démonter et ça ne bouge pas d'un poil.
Reste plus qu'à s'en servir.
